TOYOTA RAV4 PHEV 2021 Návod na použitie (in Slovakian)

499
7

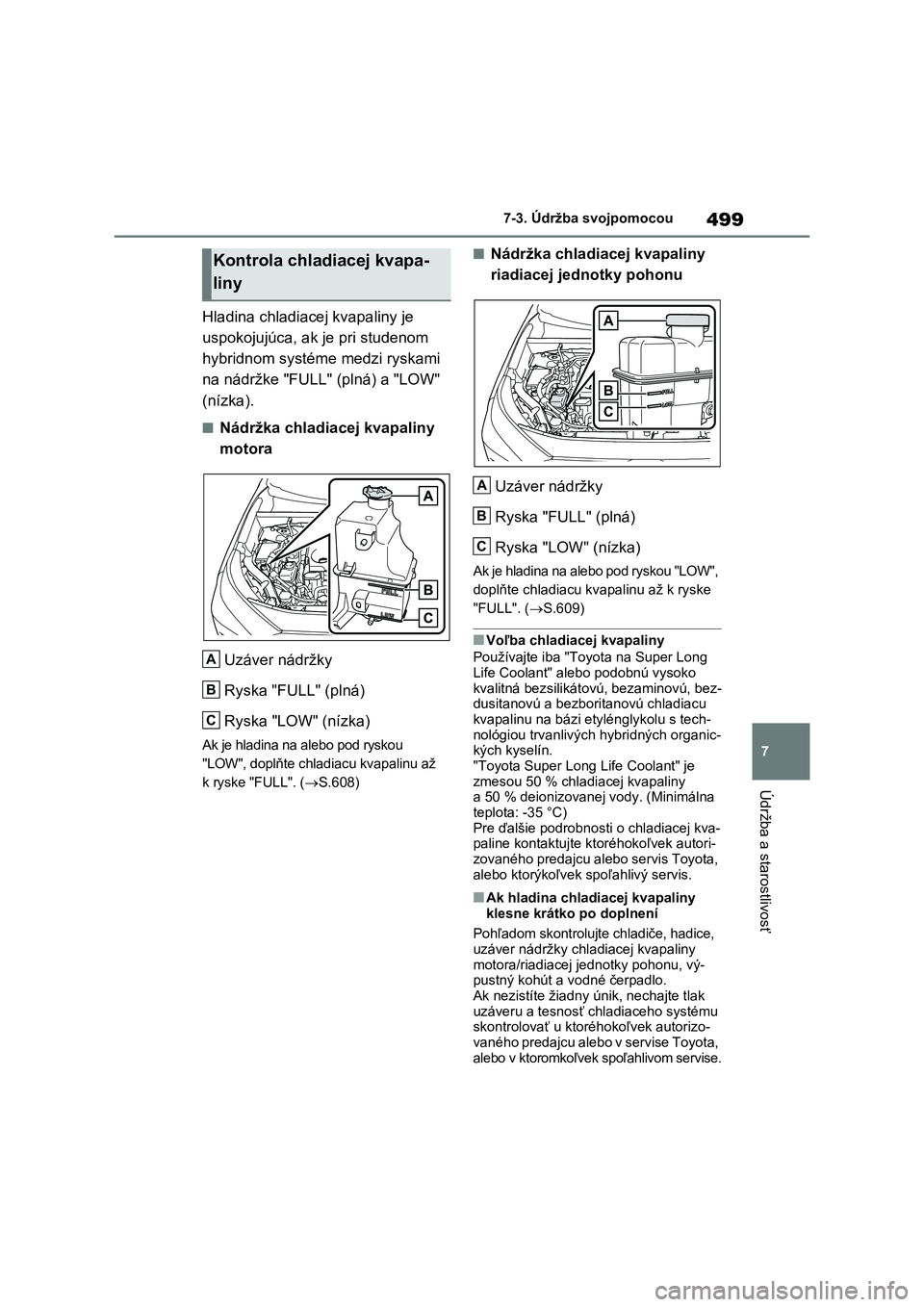

7-3. Údržba svojpomocou
Údržba a starostlivosť
Hladina chladiacej kvapaliny je
uspokojujúca, ak je pri studenom
hybridnom systéme medzi ryskami
na nádržke "FULL" (plná) a "LOW"
(nízka).
■Nádržka chladiacej kvapaliny
motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou
"LOW", doplňte chlad iacu kvapalinu až
k ryske "FULL". ( S.608)
■Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou "LOW",
doplňte chladiacu kvapalinu až k ryske
"FULL". ( S.609)
■Voľba chladiacej kvapaliny
Používajte iba "Toyota na Super Long
Life Coolant" alebo podobnú vysoko
kvalitná bezsili kátovú, bezaminovú, bez- dusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s tech-
nológiou trvanlivých h ybridných organic- kých kyselín.
"Toyota Super Long Life Coolant" je
zmesou 50 % chladiacej kvapaliny a 50 % deionizovanej vody. (Minimálna
teplota: -35 °C)
Pre ďalšie podrobnosti o chladiacej kva- paline kontaktujte kt oréhokoľvek autori-
zovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladiče, hadice,
uzáver nádržky chl adiacej kvapaliny
motora/riadiacej jednotky pohonu, vý- pustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak
uzáveru a tesnosť chladiaceho systému skontrolovať u ktoré hokoľvek autorizo-
vaného predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
Kontrola chladiacej kvapa-
liny
A
B
C
A
B
C

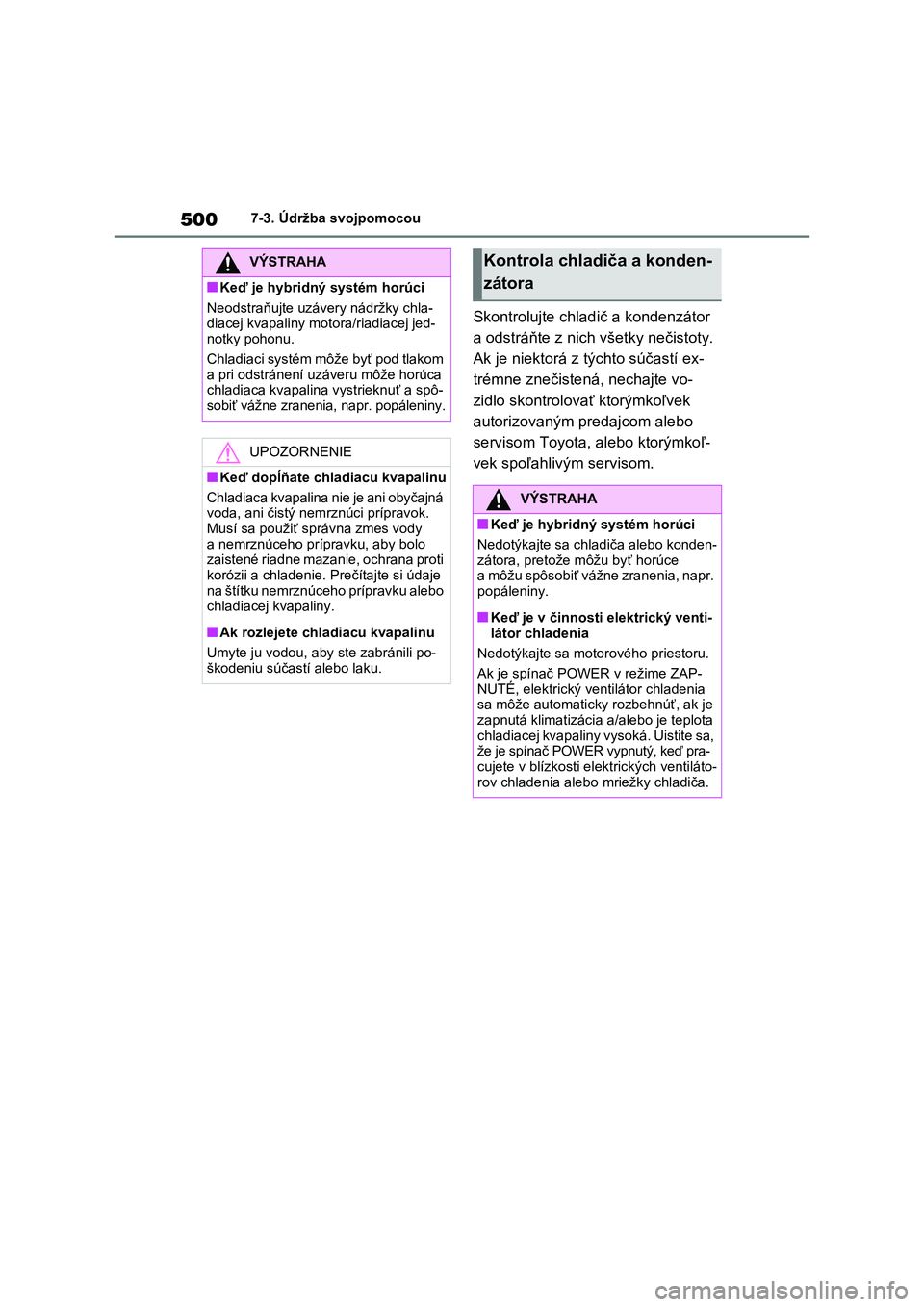

5007-3. Údržba svojpomocou
Skontrolujte chladič a kondenzátor
a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí ex-
trémne znečistená, nechajte vo-
zidlo skontrolovať ktorýmkoľvek
autorizovaným predajcom alebo
servisom Toyota, alebo ktorýmkoľ-
vek spoľahlivým servisom.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chla-
diacej kvapaliny motora/riadiacej jed- notky pohonu.
Chladiaci systém môže byť pod tlakom
a pri odstránení uzáveru môže horúca chladiaca kvapalina vystrieknuť a spô-
sobiť vážne zranenia, napr. popáleniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná
voda, ani čistý nemrznúci prípravok.
Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti
korózii a chladenie. Prečítajte si údaje na štítku nemrznúceho prípravku alebo
chladiacej kvapaliny.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili po-
škodeniu súčastí alebo laku.
Kontrola chladiča a konden-
zátora
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chlad iča alebo konden-
zátora, pretože môžu byť horúce a môžu spôsobiť vážne zranenia, napr.
popáleniny.
■Keď je v činnosti elektrický venti-
látor chladenia
Nedotýkajte sa motorového priestoru.
Ak je spínač POWER v režime ZAP-
NUTÉ, elektrický ve ntilátor chladenia
sa môže automatic ky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplota
chladiacej kvapaliny vysoká. Uistite sa,
že je spínač POWER vypnutý, keď pra- cujete v blízkosti el ektrických ventiláto-
rov chladenia alebo mriežky chladiča.

501
7

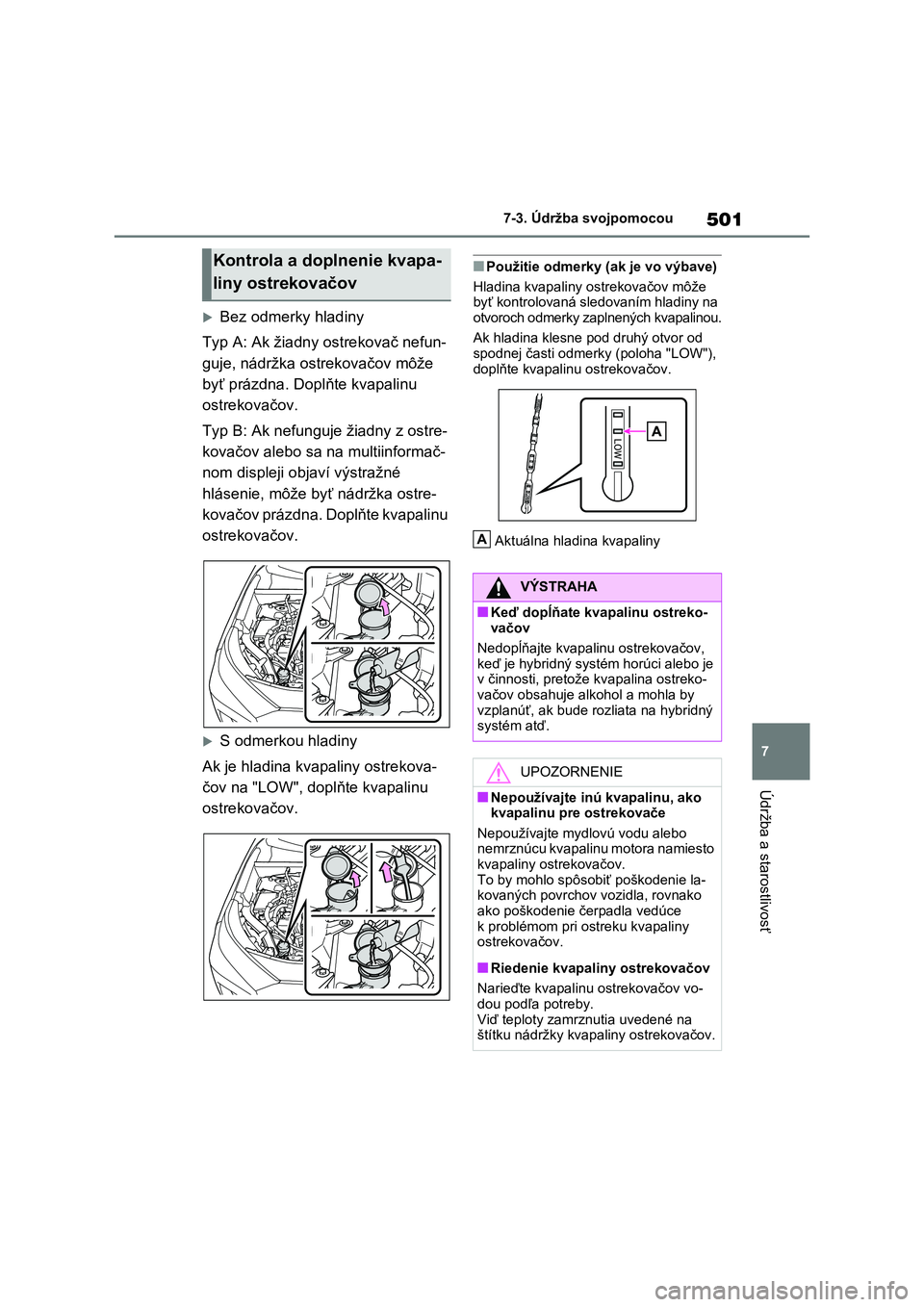

7-3. Údržba svojpomocou
Údržba a starostlivosť
Bez odmerky hladiny
Typ A: Ak žiadny ostrekovač nefun-
guje, nádržka ost rekovačov môže
byť prázdna. Doplňte kvapalinu
ostrekovačov.
Typ B: Ak nefunguj e žiadny z ostre-
kovačov alebo sa na multiinformač-
nom displeji objaví výstražné
hlásenie, môže byť nádržka ostre-
kovačov prázdna. Doplňte kvapalinu
ostrekovačov.
S odmerkou hladiny
Ak je hladina kvapaliny ostrekova-
čov na "LOW", doplňte kvapalinu
ostrekovačov.
■Použitie odmerky (ak je vo výbave)
Hladina kvapaliny ostrekovačov môže
byť kontrolovaná sledovaním hladiny na
otvoroch odmerky zaplnených kvapalinou.
Ak hladina klesne pod druhý otvor od
spodnej časti odmer ky (poloha "LOW"),
doplňte kvapalinu ostrekovačov.
Aktuálna hladina kvapaliny
Kontrola a doplnenie kvapa-
liny ostrekovačov
VÝSTRAHA
■Keď dopĺňate kvapalinu ostreko- vačov
Nedopĺňajte kvapalinu ostrekovačov,
keď je hybridný systém horúci alebo je v činnosti, pretož e kvapalina ostreko-
vačov obsahuje alkohol a mohla by
vzplanúť, ak bude rozliata na hybridný systém atď.
UPOZORNENIE
■Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo
nemrznúcu kvapalinu motora namiesto
kvapaliny ostrekovačov. To by mohlo spôsobiť poškodenie la-
kovaných povrchov vozidla, rovnako
ako poškodenie čerpadla vedúce k problémom pri ostreku kvapaliny
ostrekovačov.
■Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vo-
dou podľa potreby. Viď teploty zamrznutia uvedené na
štítku nádržky kvapa liny ostrekovačov.
A

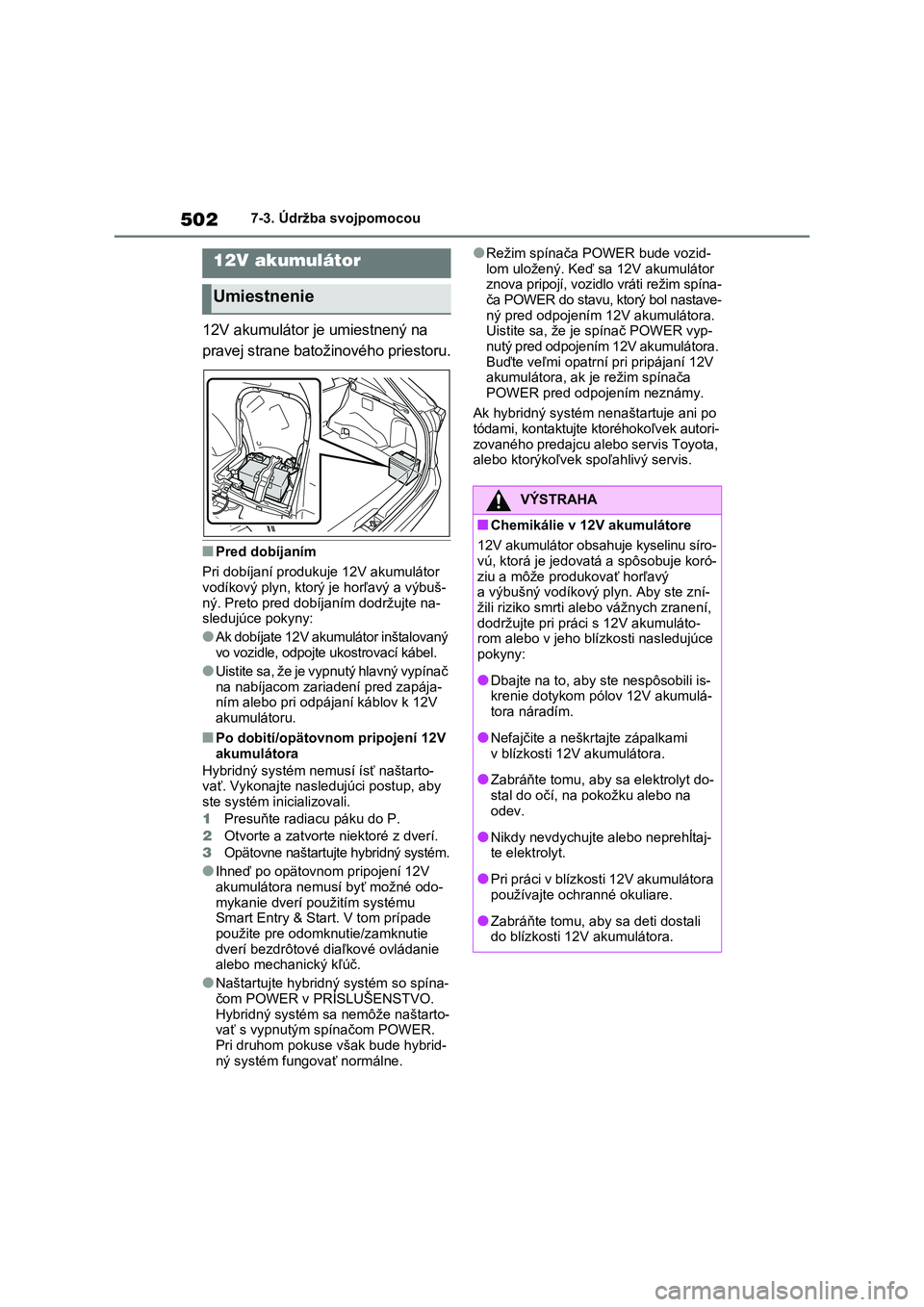

5027-3. Údržba svojpomocou
12V akumulátor je umiestnený na
pravej strane batožinového priestoru.
■Pred dobíjaním
Pri dobíjaní produkuje 12V akumulátor
vodíkový plyn, ktorý je horľavý a výbuš-
ný. Preto pred dobíj aním dodržujte na- sledujúce pokyny:
●Ak dobíjate 12V akumulátor inštalovaný
vo vozidle, odpojte ukostrovací kábel.
●Uistite sa, že je vypnutý hlavný vypínač
na nabíjacom zariadení pred zapája- ním alebo pri odpáj aní káblov k 12V
akumulátoru.
■Po dobití/opätovnom pripojení 12V akumulátora
Hybridný systém nem usí ísť naštarto- vať. Vykonajte nasledujúci postup, aby
ste systém inicializovali.
1 Presuňte radiacu páku do P.
2 Otvorte a zatvorte niektoré z dverí.
3Opätovne naštartujte hybridný systém.
●Ihneď po opätovnom pripojení 12V
akumulátora nemusí byť možné odo- mykanie dverí použitím systému
Smart Entry & Start. V tom prípade
použite pre odomk nutie/zamknutie
dverí bezdrôtové diaľkové ovládanie alebo mechanický kľúč.
●Naštartujte hybri dný systém so spína-
čom POWER v PRÍSLUŠENSTVO.
Hybridný systém sa nemôže naštarto- vať s vypnutým spínačom POWER.
Pri druhom pokus e však bude hybrid-
ný systém fungovať normálne.
●Režim spínača POWER bude vozid-
lom uložený. Keď sa 12V akumulátor znova pripojí, vozid lo vráti režim spína-
ča POWER do stavu, k torý bol nastave-
ný pred odpojením 12V akumulátora. Uistite sa, že je spínač POWER vyp-
nutý pred odpojením 12V akumulátora.
Buďte veľmi opatrní pri pripájaní 12V akumulátora, ak je režim spínača
POWER pred odpojením neznámy.
Ak hybridný systém nenaštartuje ani po tódami, kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
12V akumulátor
Umiestnenie
VÝSTRAHA
■Chemikálie v 12V akumulátore
12V akumulátor obsahuje kyselinu síro-
vú, ktorá je jedovatá a spôsobuje koró-
ziu a môže produkovať horľavý a výbušný vodíkový plyn. Aby ste zní-
žili riziko smrti al ebo vážnych zranení,
dodržujte pri prác i s 12V akumuláto- rom alebo v jeho blízkosti nasledujúce
pokyny:
●Dbajte na to, aby ste nespôsobili is-
krenie dotykom pólov 12V akumulá-
tora náradím.
●Nefajčite a neškrtajte zápalkami
v blízkosti 12V akumulátora.
●Zabráňte tomu, aby sa elektrolyt do-
stal do očí, na pokožku alebo na odev.
●Nikdy nevdychujte alebo neprehĺtaj-te elektrolyt.
●Pri práci v blízkosti 12V akumulátora používajte ochranné okuliare.
●Zabráňte tomu, aby sa deti dostali do blízkosti 12 V akumulátora.

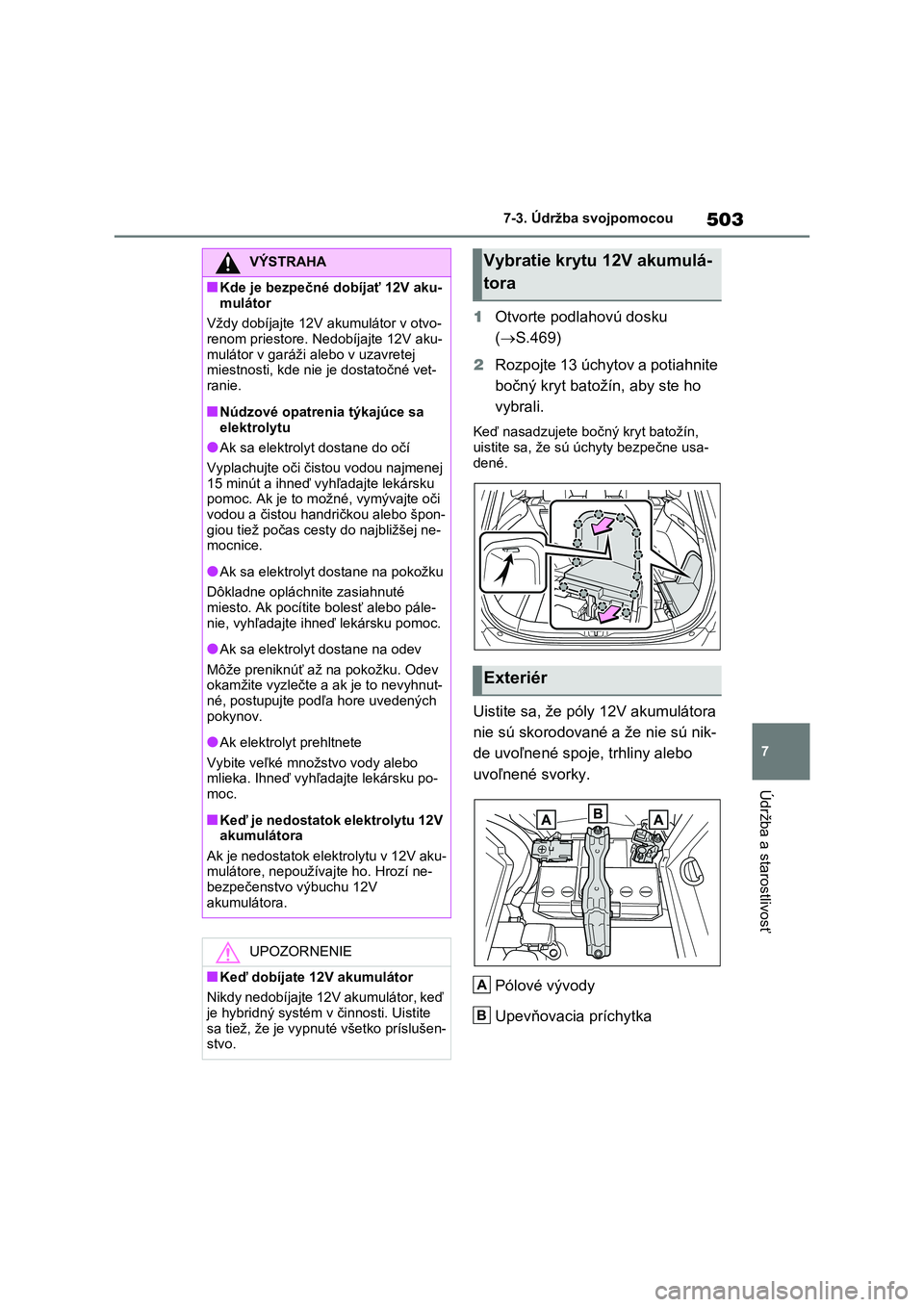

503
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
1 Otvorte podlahovú dosku
( S.469)
2 Rozpojte 13 úchytov a potiahnite
bočný kryt batožín, aby ste ho
vybrali.
Keď nasadzujete bočný kryt batožín, uistite sa, že sú úc hyty bezpečne usa-
dené.
Uistite sa, že póly 12V akumulátora
nie sú skorodované a že nie sú nik-
de uvoľnené spoje, trhliny alebo
uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
VÝSTRAHA
■Kde je bezpečné dobíjať 12V aku-
mulátor
Vždy dobíjajte 12V akumulátor v otvo- renom priestore. Nedobíjajte 12V aku-
mulátor v garáži a lebo v uzavretej
miestnosti, kde nie je dostatočné vet- ranie.
■Núdzové opatrenia týkajúce sa
elektrolytu
●Ak sa elektrolyt dostane do očí
Vyplachujte oči čistou vodou najmenej
15 minút a ihneď vyhľadajte lekársku pomoc. Ak je to mož né, vymývajte oči
vodou a čistou handričkou alebo špon-
giou tiež počas cest y do najbližšej ne- mocnice.
●Ak sa elektrolyt dostane na pokožku
Dôkladne opláchnite zasiahnuté
miesto. Ak pocítite bolesť alebo pále-
nie, vyhľadajte ihneď lekársku pomoc.
●Ak sa elektroly t dostane na odev
Môže preniknúť až na pokožku. Odev okamžite vyzlečte a ak je to nevyhnut-
né, postupujte podľ a hore uvedených
pokynov.
●Ak elektrolyt prehltnete
Vybite veľké množstvo vody alebo mlieka. Ihneď vyhľadajte lekársku po-
moc.
■Keď je nedostatok elektrolytu 12V
akumulátora
Ak je nedostatok elektrolytu v 12V aku- mulátore, nepoužívaj te ho. Hrozí ne-
bezpečenstvo výbuchu 12V
akumulátora.
UPOZORNENIE
■Keď dobíjate 12V akumulátor
Nikdy nedobíjajte 12V akumulátor, keď
je hybridný systém v činnosti. Uistite
sa tiež, že je vypnu té všetko príslušen- stvo.
Vybratie krytu 12V akumulá-
tora
Exteriér
A
B

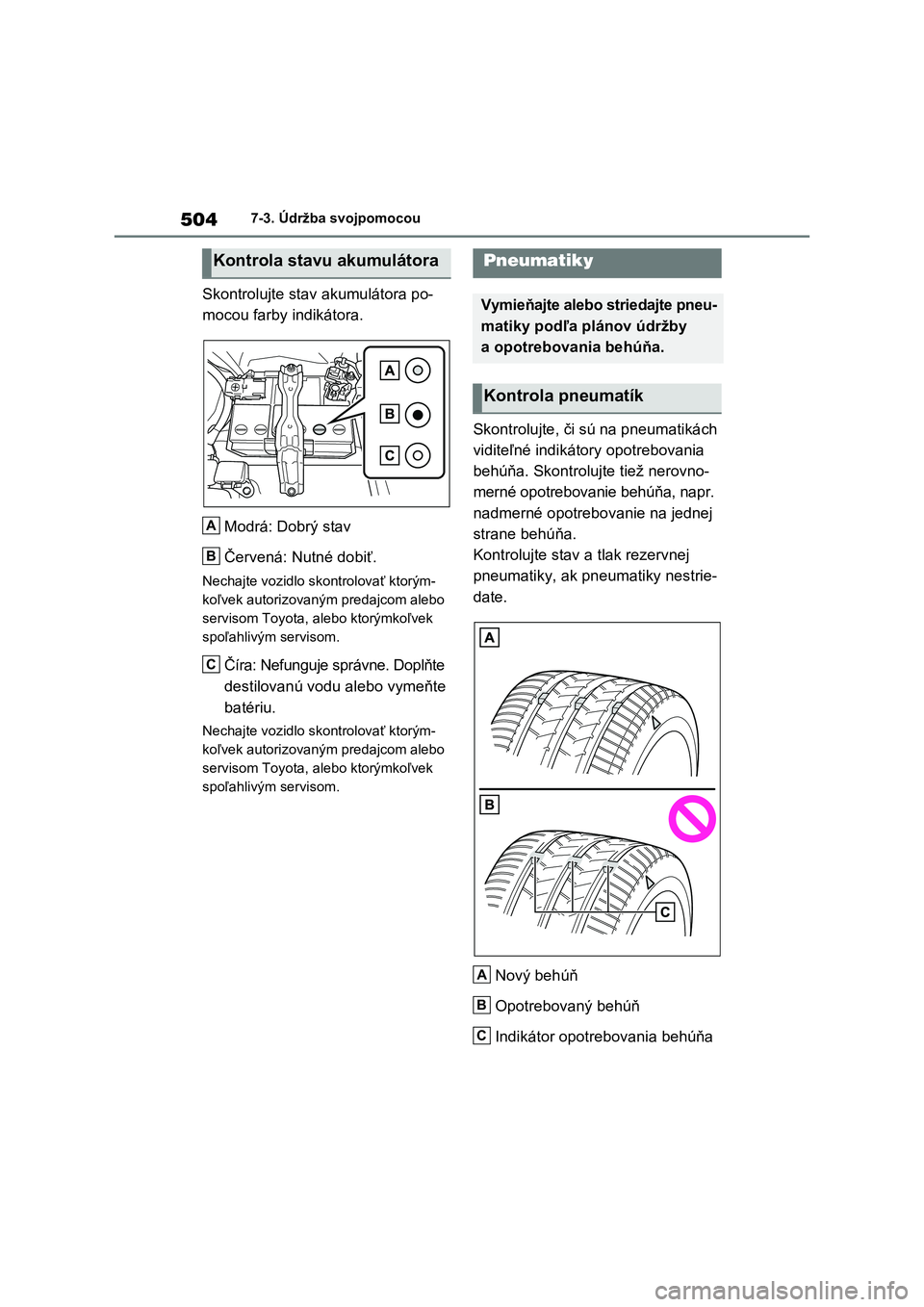

5047-3. Údržba svojpomocou
Skontrolujte stav akumulátora po-
mocou farby indikátora.
Modrá: Dobrý stav
Červená: Nutné dobiť.
Nechajte vozidlo sk ontrolovať ktorým-
koľvek autorizovaným predajcom alebo
servisom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
Číra: Nefunguje správne. Doplňte
destilovanú vodu alebo vymeňte
batériu.
Nechajte vozidlo sk ontrolovať ktorým-
koľvek autorizovaným predajcom alebo
servisom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
Skontrolujte, či sú na pneumatikách
viditeľné indikátory opotrebovania
behúňa. Skontrolujte tiež nerovno-
merné opotrebovanie behúňa, napr.
nadmerné opotrebovanie na jednej
strane behúňa.
Kontrolujte stav a tlak rezervnej
pneumatiky, ak pneumatiky nestrie-
date.
Nový behúň
Opotrebovaný behúň
Indikátor opotrebovania behúňa
Kontrola stavu akumulátora
A
B
C
Pneumatiky
Vymieňajte alebo striedajte pneu-
matiky podľa plánov údržby
a opotrebovania behúňa.
Kontrola pneumatík
A
B
C

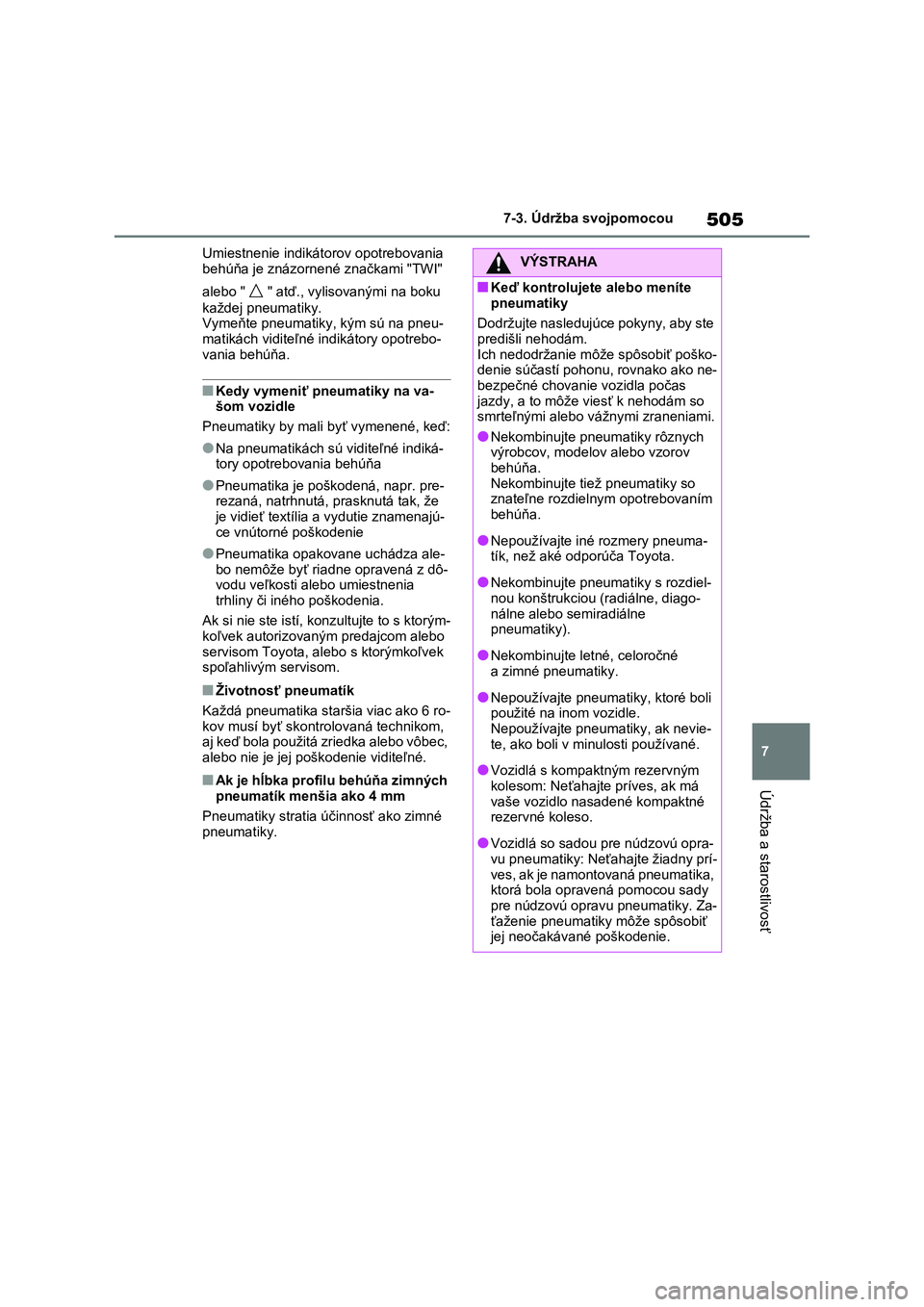

505
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
Umiestnenie indikátorov opotrebovania
behúňa je znázornené značkami "TWI"
alebo " " atď., vylisovanými na boku
každej pneumatiky.
Vymeňte pneumatiky, kým sú na pneu- matikách viditeľné in dikátory opotrebo-
vania behúňa.
■Kedy vymeniť pneumatiky na va-
šom vozidle
Pneumatiky by mali byť vymenené, keď:
●Na pneumatikách sú viditeľné indiká- tory opotrebovania behúňa
●Pneumatika je poškodená, napr. pre-rezaná, natrhnutá, prasknutá tak, že
je vidieť textília a vydutie znamenajú-
ce vnútorné poškodenie
●Pneumatika opakovane uchádza ale-
bo nemôže byť riad ne opravená z dô- vodu veľkosti alebo umiestnenia
trhliny či iného poškodenia.
Ak si nie ste istí, konzultujte to s ktorým- koľvek autorizovaným predajcom alebo
servisom Toyota, alebo s ktorýmkoľvek
spoľahlivým servisom.
■Životnosť pneumatík
Každá pneumatika staršia viac ako 6 ro-
kov musí byť skontro lovaná technikom,
aj keď bola použitá zriedka alebo vôbec, alebo nie je jej poškodenie viditeľné.
■Ak je hĺbka profilu behúňa zimných
pneumatík menšia ako 4 mm
Pneumatiky stratia účinnosť ako zimné pneumatiky.
VÝSTRAHA
■Keď kontrolujete alebo meníte
pneumatiky
Dodržujte nasledujúce pokyny, aby ste predišli nehodám.
Ich nedodržanie môže spôsobiť poško-
denie súčastí pohonu, rovnako ako ne- bezpečné chovanie vozidla počas
jazdy, a to môže viesť k nehodám so
smrteľnými alebo vážnymi zraneniami.
●Nekombinujte pneumatiky rôznych výrobcov, modelov alebo vzorov
behúňa.
Nekombinujte tie ž pneumatiky so znateľne rozdielnym opotrebovaním
behúňa.
●Nepoužívajte iné rozmery pneuma-
tík, než aké odporúča Toyota.
●Nekombinujte pneumatiky s rozdiel-
nou konštrukciou (radiálne, diago-
nálne alebo semiradiálne pneumatiky).
●Nekombinujte letné, celoročné a zimné pneumatiky.
●Nepoužívajte pneumatiky, ktoré boli použité na inom vozidle.
Nepoužívajte pneumatiky, ak nevie-
te, ako boli v minulosti používané.
●Vozidlá s kompaktným rezervným
kolesom: Neťahajte príves, ak má vaše vozidlo nasadené kompaktné
rezervné koleso.
●Vozidlá so sadou pre núdzovú opra-
vu pneumatiky: Neťahajte žiadny prí-
ves, ak je namontovaná pneumatika, ktorá bola opravená pomocou sady
pre núdzovú opravu pneumatiky. Za-
ťaženie pneumatiky môže spôsobiť jej neočakávané poškodenie.

5067-3. Údržba svojpomocou

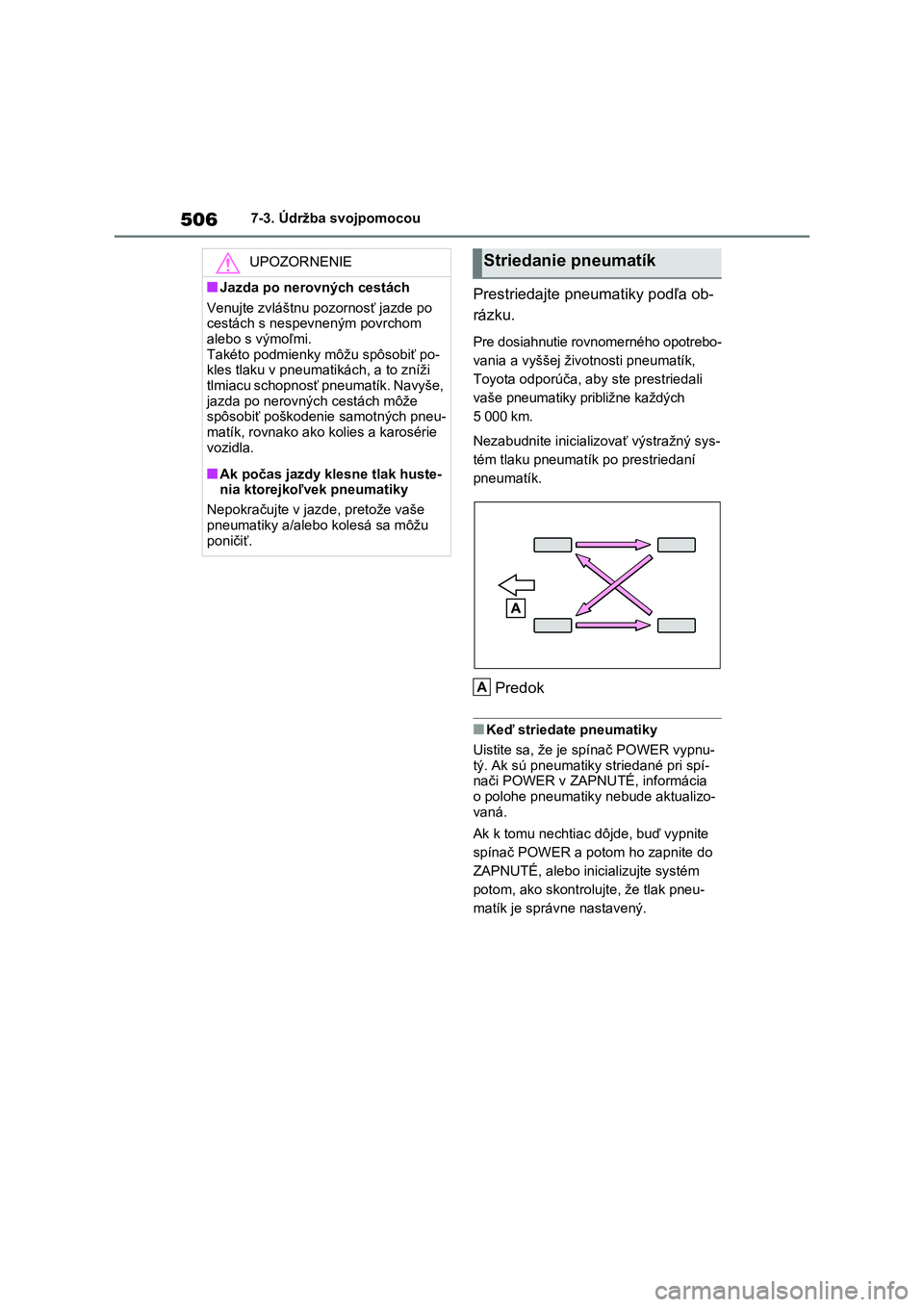

Prestriedajte pneumatiky podľa ob-
rázku.
Pre dosiahnutie rovnomerného opotrebo-
vania a vyššej živo tnosti pneumatík,
Toyota odporúča, aby ste prestriedali
vaše pneumatiky približne každých
5 000 km.
Nezabudnite inicializovať výstražný sys-
tém tlaku pneumatík po prestriedaní
pneumatík.
Predok
■Keď striedate pneumatiky
Uistite sa, že je spínač POWER vypnu- tý. Ak sú pneumatiky striedané pri spí-
nači POWER v ZAPNUTÉ, informácia
o polohe pneumatiky nebude aktualizo- vaná.
Ak k tomu nechtiac dôjde, buď vypnite
spínač POWER a pot om ho zapnite do
ZAPNUTÉ, alebo ini cializujte systém
potom, ako skontrolujte, že tlak pneu-
matík je správne nastavený.
UPOZORNENIE
■Jazda po nerovných cestách
Venujte zvláštnu pozornosť jazde po
cestách s nespevneným povrchom alebo s výmoľmi.
Takéto podmienky môžu spôsobiť po-
kles tlaku v pneumatikách, a to zníži tlmiacu schopnosť pneumatík. Navyše,
jazda po nerovných cestách môže
spôsobiť poškodenie samotných pneu-
matík, rovnako ako k olies a karosérie vozidla.
■Ak počas jazdy klesne tlak huste-nia ktorejkoľvek pneumatiky
Nepokračujte v jazde, pretože vaše
pneumatiky a/alebo kolesá sa môžu poničiť.
Striedanie pneumatík
A

507
7
7-3. Údržba svojpomocou
Údržba a starostlivosť

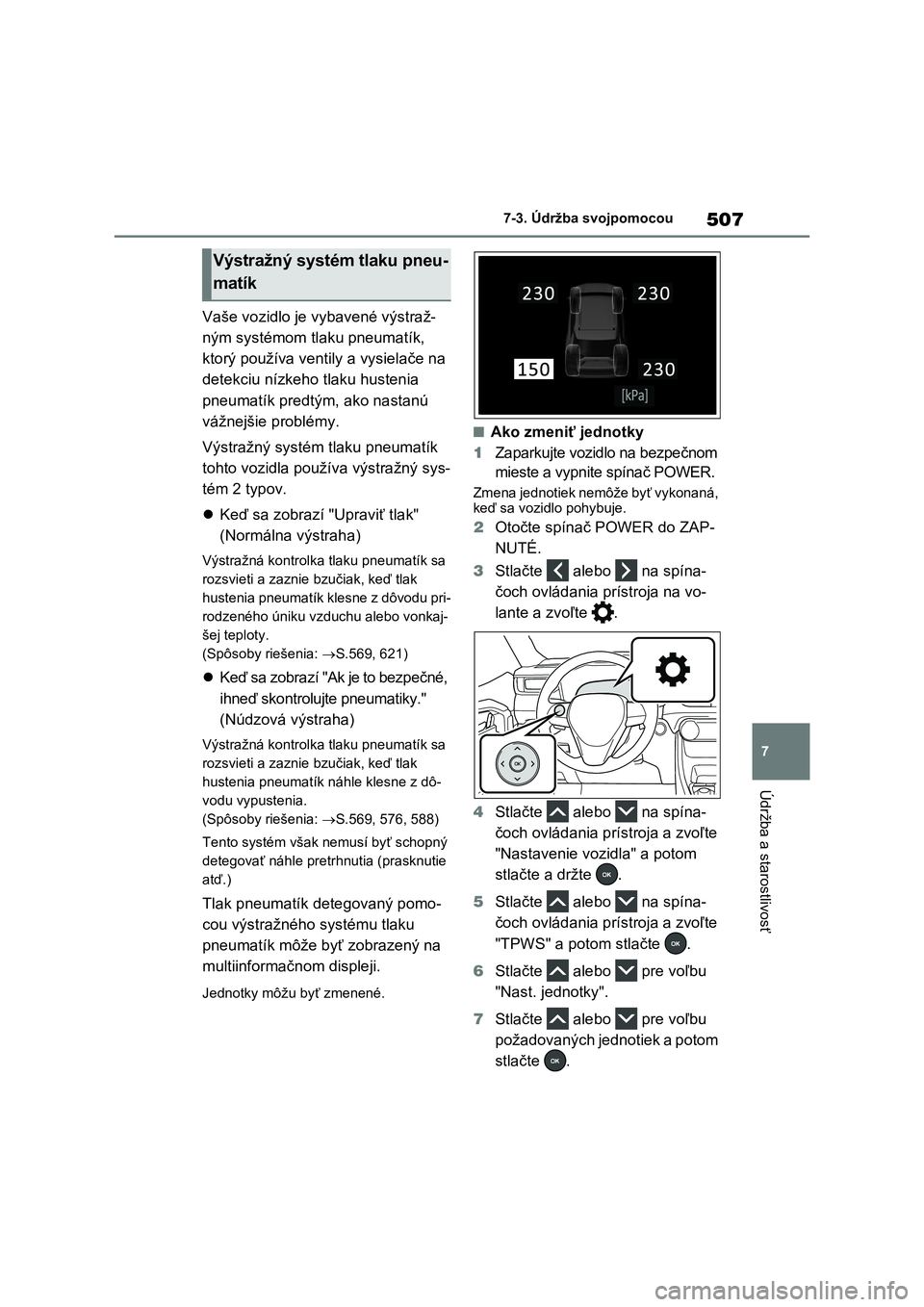

Vaše vozidlo je vybavené výstraž-
ným systémom tlaku pneumatík,
ktorý používa ventily a vysielače na
detekciu nízkeho tlaku hustenia
pneumatík predtým, ako nastanú
vážnejšie problémy.
Výstražný systém tlaku pneumatík
tohto vozidla používa výstražný sys-
tém 2 typov.
 Keď sa zobrazí "Upraviť tlak"
(Normálna výstraha)
Výstražná kontrolka tlaku pneumatík sa
rozsvieti a zaznie b zučiak, keď tlak
hustenia pneumatík klesne z dôvodu pri-
rodzeného úniku vzduchu alebo vonkaj-
šej teploty.
(Spôsoby riešenia: S.569, 621)
Keď sa zobrazí "Ak je to bezpečné,
ihneď skontrolujte pneumatiky."
(Núdzová výstraha)
Výstražná kontrolka tlaku pneumatík sa
rozsvieti a zaznie b zučiak, keď tlak
hustenia pneumatík náhle klesne z dô-
vodu vypustenia.
(Spôsoby riešenia: S.569, 576, 588)
Tento systém však nemusí byť schopný
detegovať náhle pretr hnutia (prasknutie
atď.)
Tlak pneumatík d etegovaný pomo-
cou výstražného systému tlaku
pneumatík môže byť zobrazený na
multiinformačnom displeji.
Jednotky môžu byť zmenené.
■Ako zmeniť jednotky
1 Zaparkujte vozidlo na bezpečnom
mieste a vypnite spínač POWER.
Zmena jednotiek nemôže byť vykonaná,
keď sa vozidlo pohybuje.
2 Otočte spínač POWER do ZAP-
NUTÉ.
3 Stlačte alebo na spína-
čoch ovládania prístroja na vo-
lante a zvoľte .
4 Stlačte alebo na spína-
čoch ovládania prístroja a zvoľte
"Nastavenie vozidla" a potom
stlačte a držte .
5 Stlačte alebo na spína-
čoch ovládania prístroja a zvoľte
"TPWS" a potom stlačte .
6 Stlačte alebo pre voľbu
"Nast. jednotky".
7 Stlačte alebo pre voľbu
požadovaných jednotiek a potom
stlačte .
Výstražný systém tlaku pneu-
matík

5087-3. Údržba svojpomocou

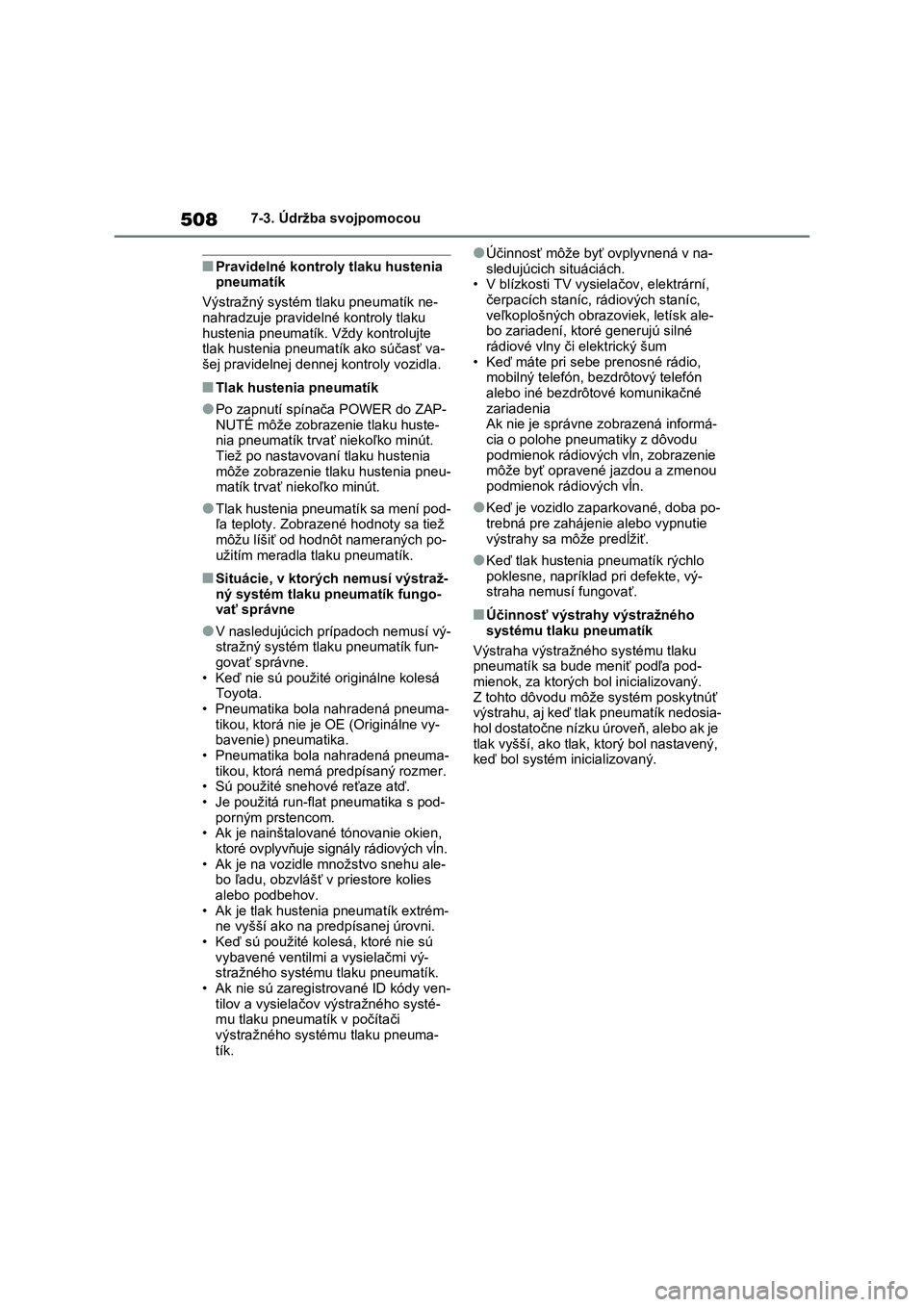

■Pravidelné kontroly tlaku hustenia pneumatík
Výstražný systém t laku pneumatík ne-
nahradzuje pravidelné kontroly tlaku hustenia pneumatík. Vždy kontrolujte
tlak hustenia pneumatík ako súčasť va-
šej pravidelnej dennej kontroly vozidla.
■Tlak hustenia pneumatík
●Po zapnutí spínač a POWER do ZAP-
NUTÉ môže zobrazenie tlaku huste- nia pneumatík trvať niekoľko minút.
Tiež po nastavovaní tlaku hustenia
môže zobrazenie tlaku hustenia pneu- matík trvať niekoľko minút.
●Tlak hustenia pneumatík sa mení pod-ľa teploty. Zobrazené hodnoty sa tiež
môžu líšiť od hodnôt nameraných po-
užitím meradla tlaku pneumatík.
■Situácie, v ktorých nemusí výstraž- ný systém tlaku pneumatík fungo-
vať správne
●V nasledujúcich prípadoch nemusí vý-
stražný systém tla ku pneumatík fun-
govať správne. • Keď nie sú použité originálne kolesá
Toyota.
• Pneumatika bol a nahradená pneuma- tikou, ktorá nie je OE (Originálne vy-
bavenie) pneumatika.
• Pneumatika bol a nahradená pneuma-
tikou, ktorá nemá predpísaný rozmer. • Sú použité sneho vé reťaze atď.
• Je použitá run-flat pneumatika s pod-
porným prstencom. • Ak je nainštalované tónovanie okien,
ktoré ovplyvňuje signály rádiových vĺn.
• Ak je na vozidle m nožstvo snehu ale- bo ľadu, obzvlášť v priestore kolies
alebo podbehov.
• Ak je tlak hustenia pneumatík extrém- ne vyšší ako na pr edpísanej úrovni.
• Keď sú použité ko lesá, ktoré nie sú
vybavené ventilmi a vysielačmi vý- stražného systému tlaku pneumatík.
• Ak nie sú zaregistrované ID kódy ven-
tilov a vysielačov v ýstražného systé- mu tlaku pneumatík v počítači
výstražného systém u tlaku pneuma-
tík.
●Účinnosť môže byť ovplyvnená v na-
sledujúcich situáciách. • V blízkosti TV vysiel ačov, elektrární,
čerpacích staníc, rádiových staníc,
veľkoplošných obrazoviek, letísk ale- bo zariadení, ktoré generujú silné
rádiové vlny či elektrický šum
• Keď máte pri sebe prenosné rádio, mobilný telefón, b ezdrôtový telefón
alebo iné bezdrôtové komunikačné
zariadenia Ak nie je správne zobrazená informá-
cia o polohe pneumatiky z dôvodu
podmienok rádiových v ĺn, zobrazenie môže byť opravené jazdou a zmenou
podmienok rádiových vĺn.
●Keď je vozidlo zaparkované, doba po-
trebná pre zahájenie alebo vypnutie
výstrahy sa môže predĺžiť.
●Keď tlak hustenia pneumatík rýchlo
poklesne, napríklad pri defekte, vý- straha nemusí fungovať.
■Účinnosť výstrahy výstražného
systému tlaku pneumatík
Výstraha výstražného systému tlaku pneumatík sa bude meniť podľa pod-
mienok, za ktorých bol inicializovaný.
Z tohto dôvodu môže systém poskytnúť výstrahu, aj keď tlak p neumatík nedosia-
hol dostatočne nízku úroveň, alebo ak je
tlak vyšší, ako tlak, k torý bol nastavený, keď bol systém inicializovaný.
