TOYOTA RAV4 PHEV 2021 Návod na použitie (in Slovakian)

539
7

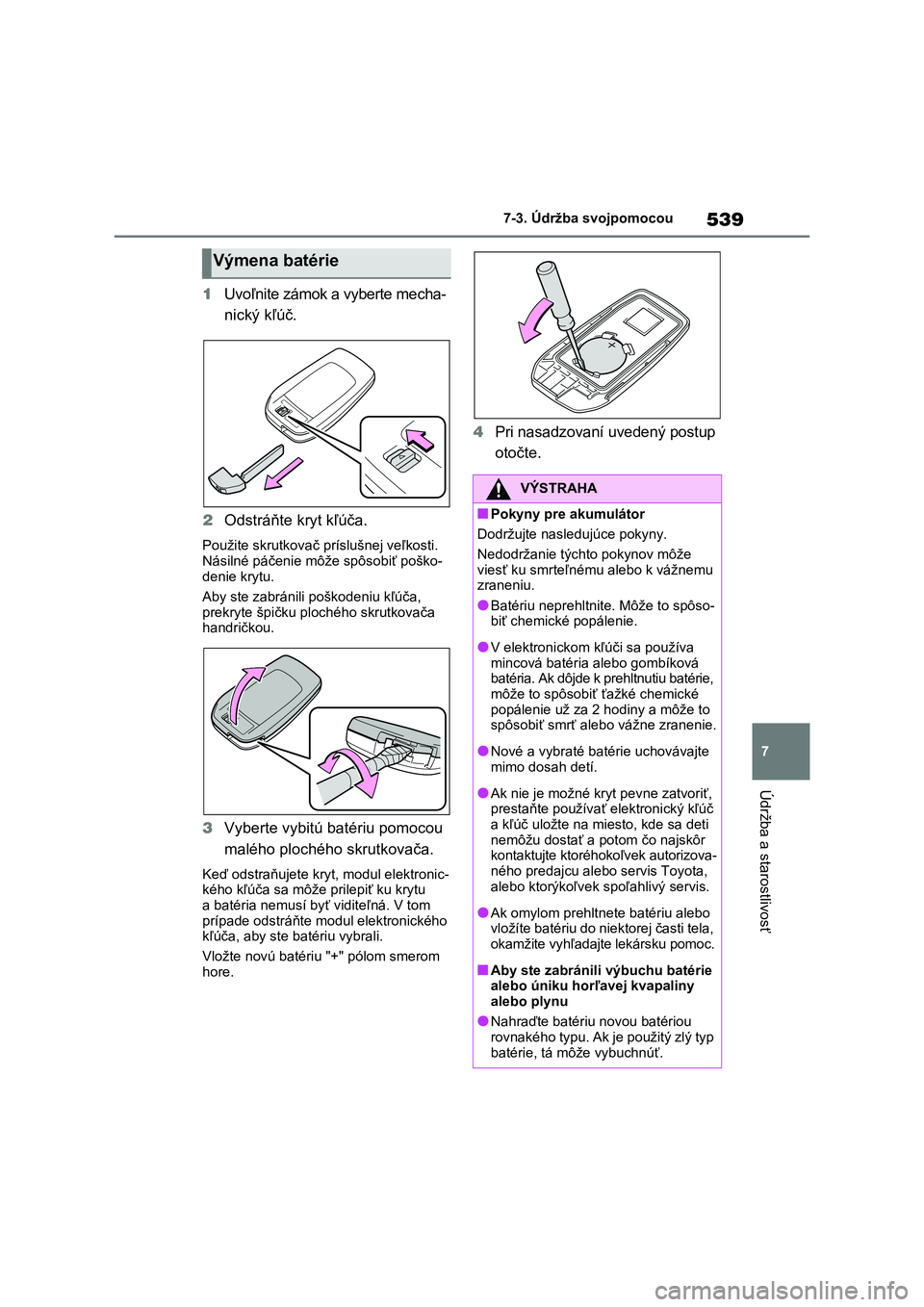

7-3. Údržba svojpomocou
Údržba a starostlivosť
1 Uvoľnite zámok a vyberte mecha-
nický kľúč.
2 Odstráňte kryt kľúča.
Použite skrutkovač príslušnej veľkosti.
Násilné páčenie môže spôsobiť poško- denie krytu.
Aby ste zabránili poškodeniu kľúča,
prekryte špičku plochého skrutkovača handričkou.
3 Vyberte vybitú batériu pomocou
malého plochého skrutkovača.
Keď odstraňujete kryt , modul elektronic- kého kľúča sa môže prilepiť ku krytu
a batéria nemusí byť viditeľná. V tom
prípade odstráňte modul elektronického kľúča, aby ste batériu vybrali.
Vložte novú batériu "+" pólom smerom
hore.
4 Pri nasadzovaní uvedený postup
otočte.
Výmena batérie
VÝSTRAHA
■Pokyny pre akumulátor
Dodržujte nasledujúce pokyny.
Nedodržanie týchto pokynov môže
viesť ku smrteľnému alebo k vážnemu
zraneniu.
●Batériu neprehltnite. Môže to spôso- biť chemické popálenie.
●V elektronickom kľúči sa používa mincová batéria alebo gombíková
batéria. Ak dôjde k prehltnutiu batérie,
môže to spôsobiť ťažké chemické popálenie už za 2 hodiny a môže to
spôsobiť smrť alebo vážne zranenie.
●Nové a vybraté bat érie uchovávajte
mimo dosah detí.
●Ak nie je možné kr yt pevne zatvoriť,
prestaňte používať elektronický kľúč
a kľúč uložte na mi esto, kde sa deti nemôžu dostať a potom čo najskôr
kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
●Ak omylom prehltnete batériu alebo vložíte batériu do niektorej časti tela,
okamžite vyhľadajte lekársku pomoc.
■Aby ste zabránili výbuchu batérie
alebo úniku horľ avej kvapaliny
alebo plynu
●Nahraďte batériu novou batériou
rovnakého typu. Ak je použitý zlý typ
batérie, tá mô že vybuchnúť.

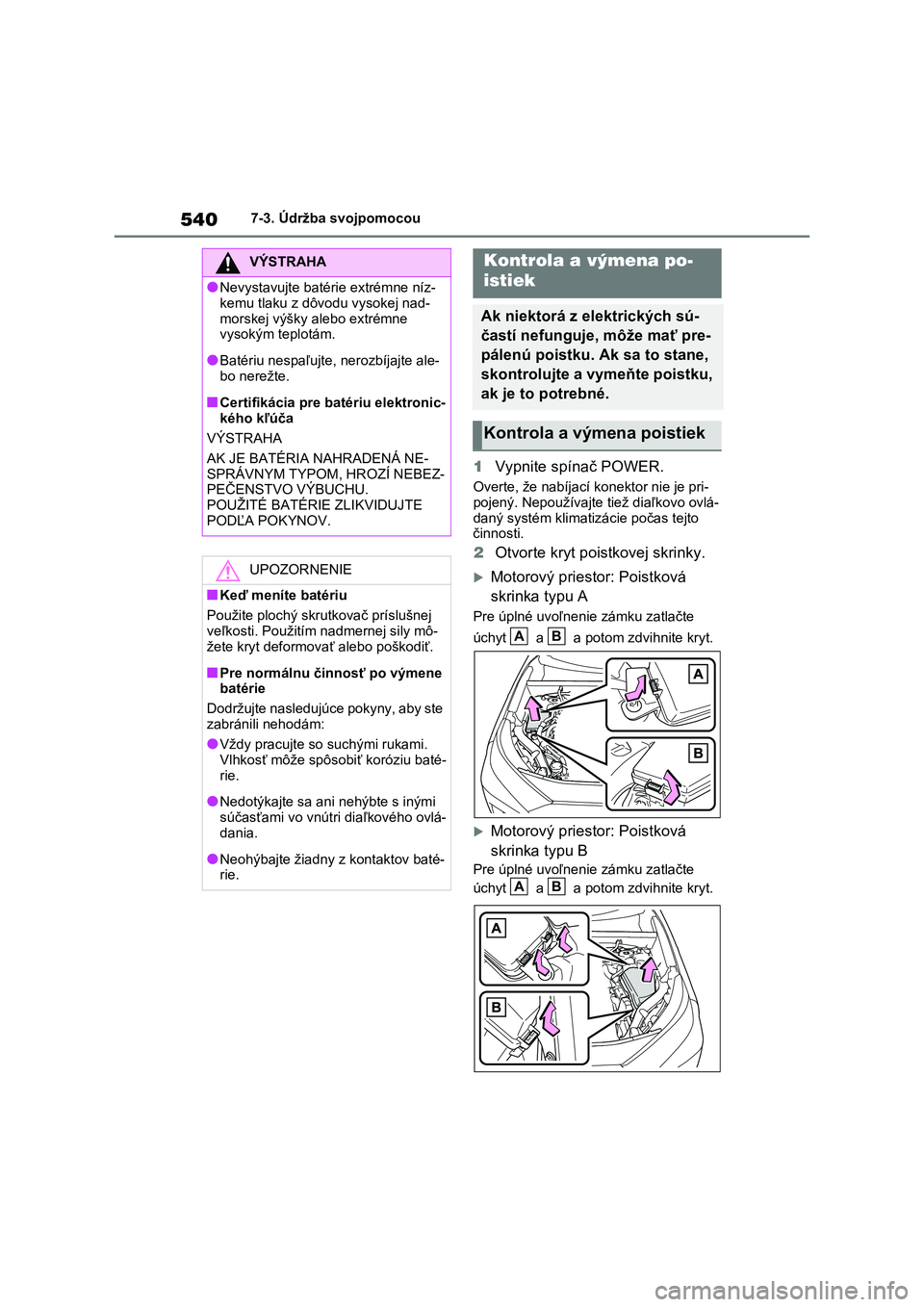

5407-3. Údržba svojpomocou
1Vypnite spínač POWER.
Overte, že nabíjací konektor nie je pri-
pojený. Nepoužívajte tiež diaľkovo ovlá-
daný systém klimati zácie počas tejto činnosti.
2 Otvorte kryt poistkovej skrinky.
Motorový priestor: Poistková
skrinka typu A
Pre úplné uvoľnenie zámku zatlačte
úchyt a a potom zdvihnite kryt.
Motorový priestor: Poistková
skrinka typu B
Pre úplné uvoľnenie zámku zatlačte
úchyt a a potom zdvihnite kryt.
VÝSTRAHA
●Nevystavujte batérie extrémne níz-
kemu tlaku z dôv odu vysokej nad-
morskej výšky alebo extrémne vysokým teplotám.
●Batériu nespaľujte, nerozbíjajte ale- bo nerežte.
■Certifikácia pre batériu elektronic-
kého kľúča
VÝSTRAHA
AK JE BATÉRIA NAHRADENÁ NE-
SPRÁVNYM TYPOM, HROZÍ NEBEZ- PEČENSTVO VÝBUCHU.
POUŽITÉ BATÉRIE ZLIKVIDUJTE
PODĽA POKYNOV.
UPOZORNENIE
■Keď meníte batériu
Použite plochý skrutkovač príslušnej
veľkosti. Použitím nadmernej sily mô- žete kryt deformovať alebo poškodiť.
■Pre normálnu činnosť po výmene
batérie
Dodržujte nasledujúce pokyny, aby ste
zabránili nehodám:
●Vždy pracujte so suchými rukami. Vlhkosť môže spôsobiť koróziu baté-
rie.
●Nedotýkajte sa ani nehýbte s inými
súčasťami vo vnútri diaľkového ovlá-
dania.
●Neohýbajte žiadny z kontaktov baté-
rie.
Kontrola a výmena po-
istiek
Ak niektorá z elektrických sú-
častí nefunguje, môže mať pre-
pálenú poistku. Ak sa to stane,
skontrolujte a vymeňte poistku,
ak je to potrebné.
Kontrola a výmena poistiek
AB
AB

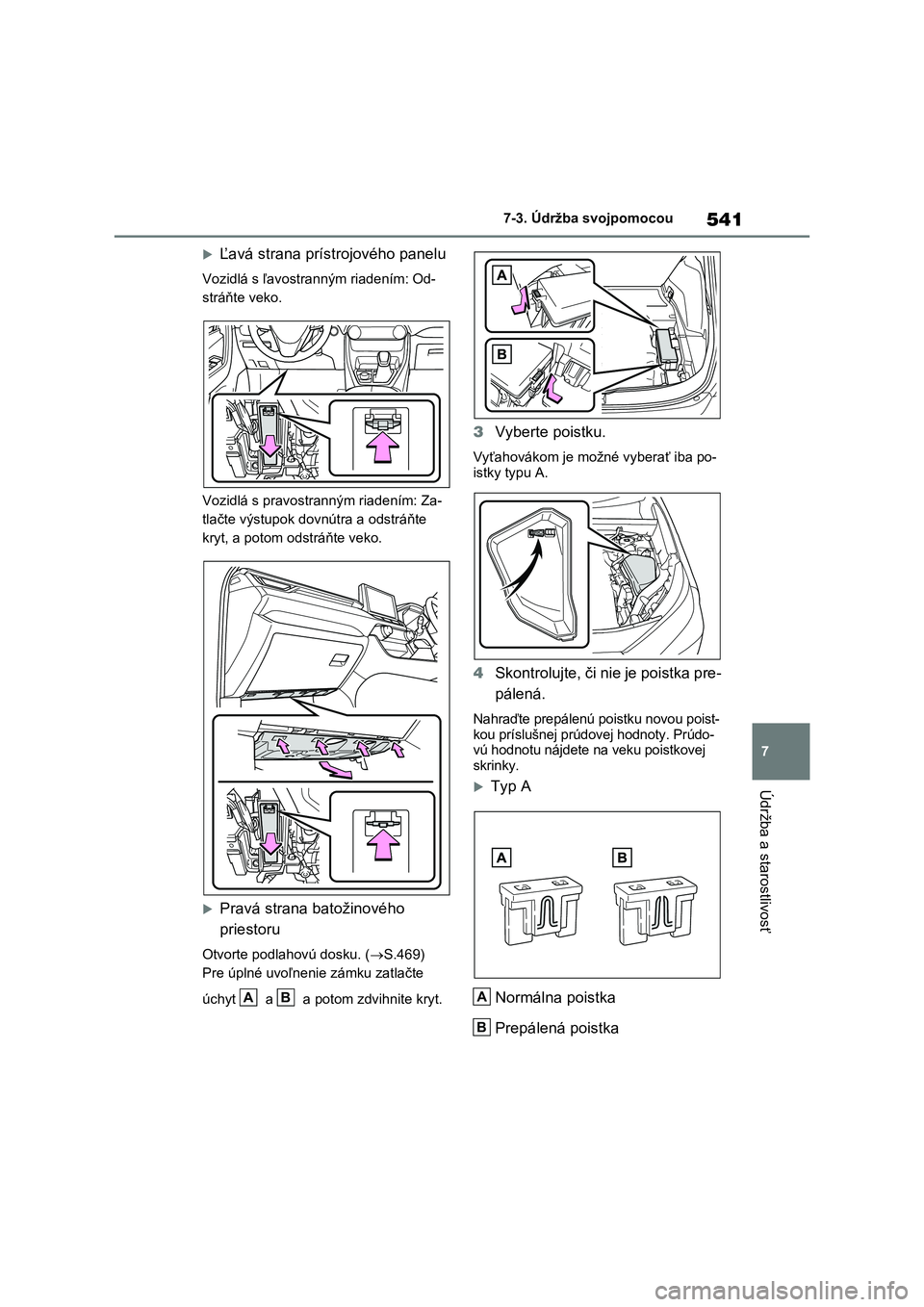

541
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
Ľavá strana prístrojového panelu
Vozidlá s ľavostranným riadením: Od-
stráňte veko.
Vozidlá s pravostranným riadením: Za-
tlačte výstupok dov nútra a odstráňte
kryt, a potom odstráňte veko.
Pravá strana batožinového
priestoru
Otvorte podlahovú dosku. ( S.469)
Pre úplné uvoľnenie zámku zatlačte
úchyt a a potom zdvihnite kryt.
3 Vyberte poistku.
Vyťahovákom je možné vyberať iba po-
istky typu A.
4 Skontrolujte, či nie je poistka pre-
pálená.
Nahraďte prepálenú poistku novou poist-
kou príslušnej pr údovej hodnoty. Prúdo- vú hodnotu nájdete na veku poistkovej
skrinky.
Typ A
Normálna poistka
Prepálená poistka
ABA
B

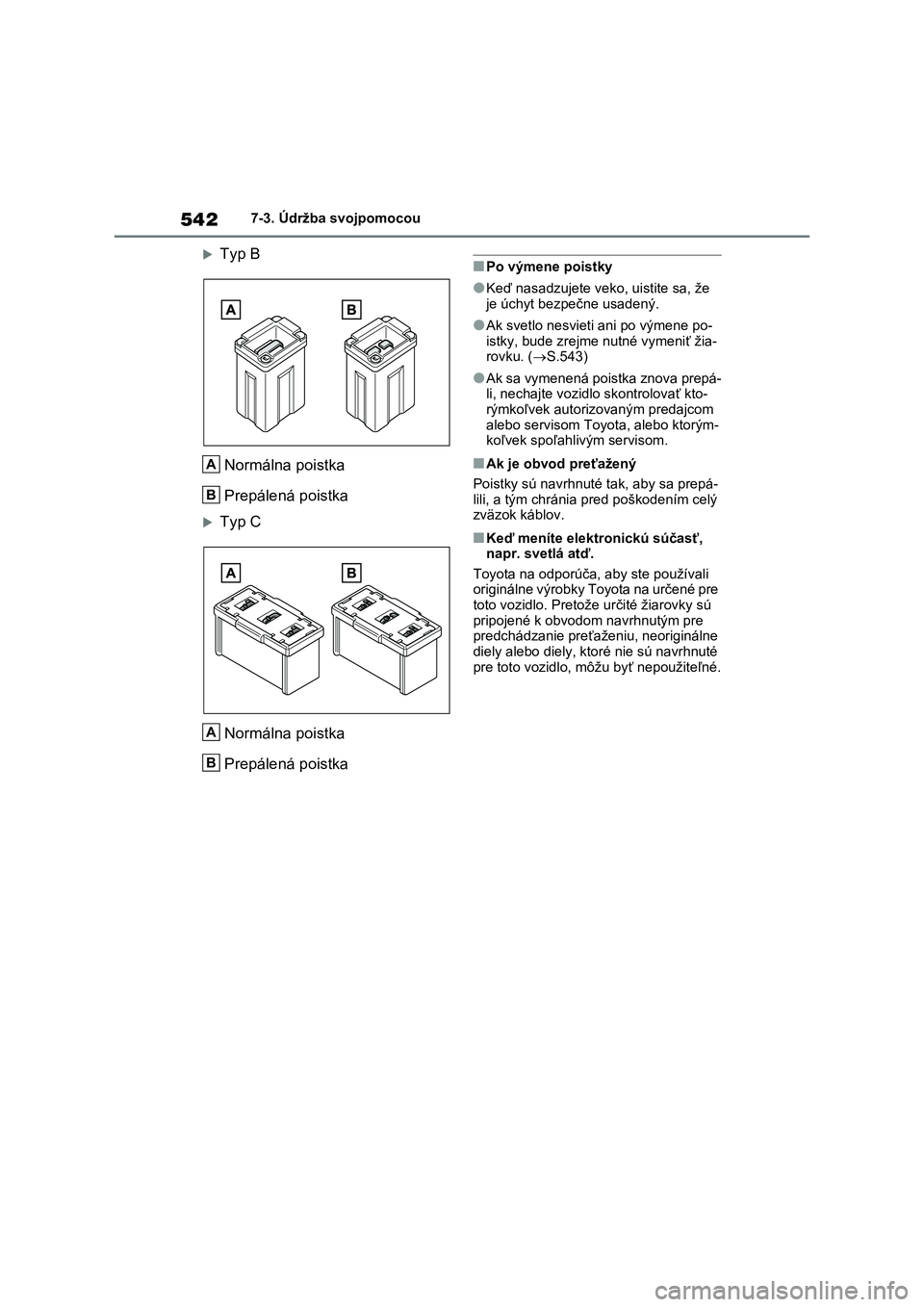

5427-3. Údržba svojpomocou
Typ B
Normálna poistka
Prepálená poistka
Typ C
Normálna poistka
Prepálená poistka
■Po výmene poistky
●Keď nasadzujete veko, uistite sa, že
je úchyt bezpečne usadený.
●Ak svetlo nesvieti ani po výmene po-
istky, bude zrejme nutné vymeniť žia- rovku. ( S.543)
●Ak sa vymenená poistka znova prepá- li, nechajte vozidl o skontrolovať kto-
rýmkoľvek autorizo vaným predajcom
alebo servisom Toyota, alebo ktorým- koľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepá-
lili, a tým chránia p red poškodením celý zväzok káblov.
■Keď meníte elektronickú súčasť,
napr. svetlá atď.
Toyota na odporúča, aby ste používali originálne výrobky Toyota na určené pre
toto vozidlo. Pretože určité žiarovky sú
pripojené k obvodo m navrhnutým pre predchádzanie preťaženiu, neoriginálne
diely alebo diely, ktoré nie sú navrhnuté
pre toto vozidlo, môžu byť nepoužiteľné.
A
B
A
B

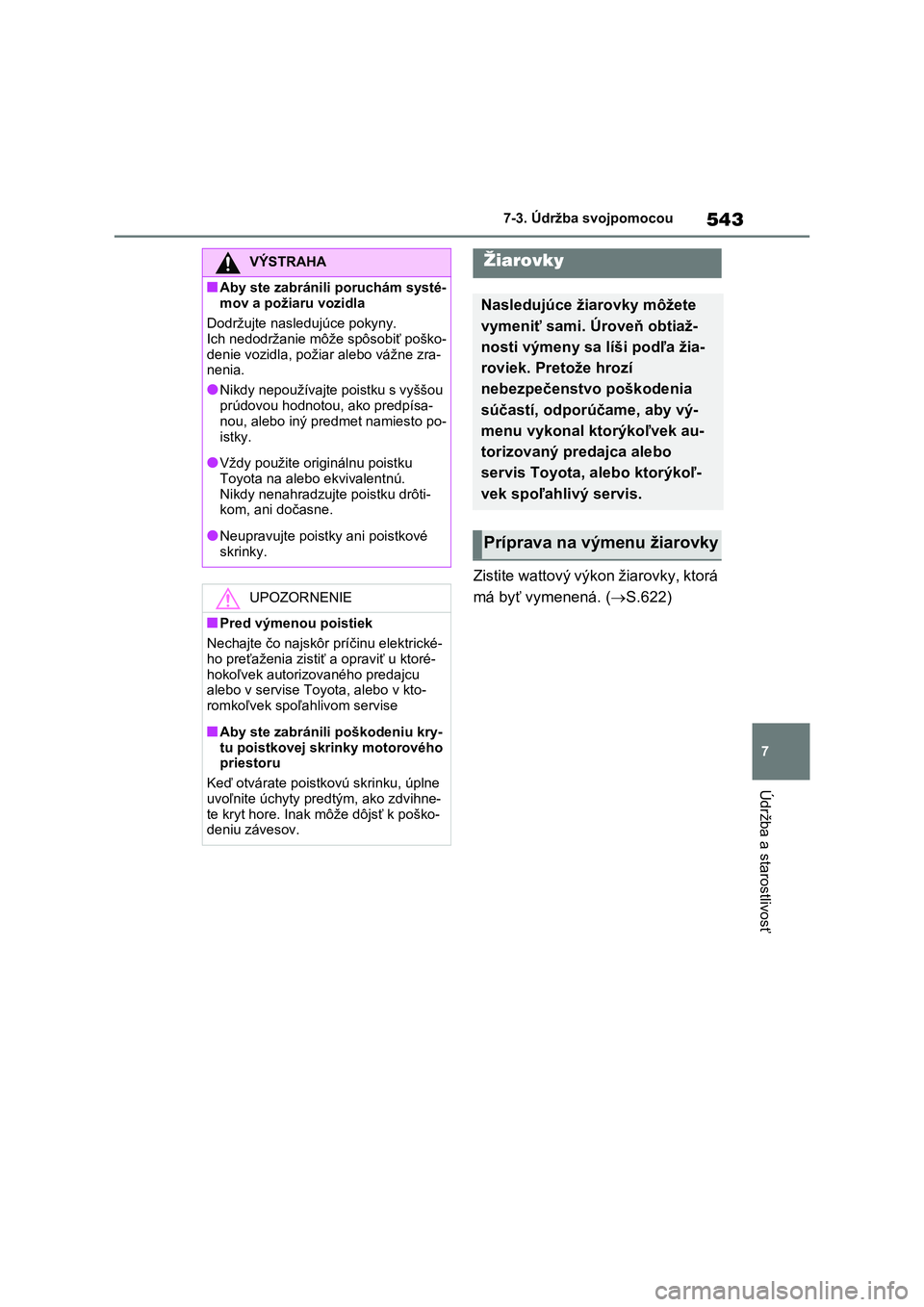

543
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
Zistite wattový výkon žiarovky, ktorá
má byť vymenená. ( S.622)
VÝSTRAHA
■Aby ste zabránili poruchám systé-
mov a požiaru vozidla
Dodržujte nasledujúce pokyny. Ich nedodržanie môže spôsobiť poško-
denie vozidla, požiar alebo vážne zra-
nenia.
●Nikdy nepoužívajte poistku s vyššou
prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto po-
istky.
●Vždy použite originálnu poistku
Toyota na alebo ekvivalentnú. Nikdy nenahradzujte poistku drôti-
kom, ani dočasne.
●Neupravujte poistky ani poistkové
skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrické-
ho preťaženia zistiť a opraviť u ktoré- hokoľvek autoriz ovaného predajcu
alebo v servise To yota, alebo v kto-
romkoľvek spoľahlivom servise
■Aby ste zabránili poškodeniu kry-
tu poistkovej skrinky motorového
priestoru
Keď otvárate poistko vú skrinku, úplne
uvoľnite úchyty pr edtým, ako zdvihne-
te kryt hore. Inak môže dôjsť k poško- deniu závesov.
Žiarovky
Nasledujúce žiarovky môžete
vymeniť sami. Úroveň obtiaž-
nosti výmeny sa líši podľa žia-
roviek. Pretože hrozí
nebezpečenstvo poškodenia
súčastí, odporúčame, aby vý-
menu vykonal ktorýkoľvek au-
torizovaný predajca alebo
servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
Príprava na výmenu žiarovky

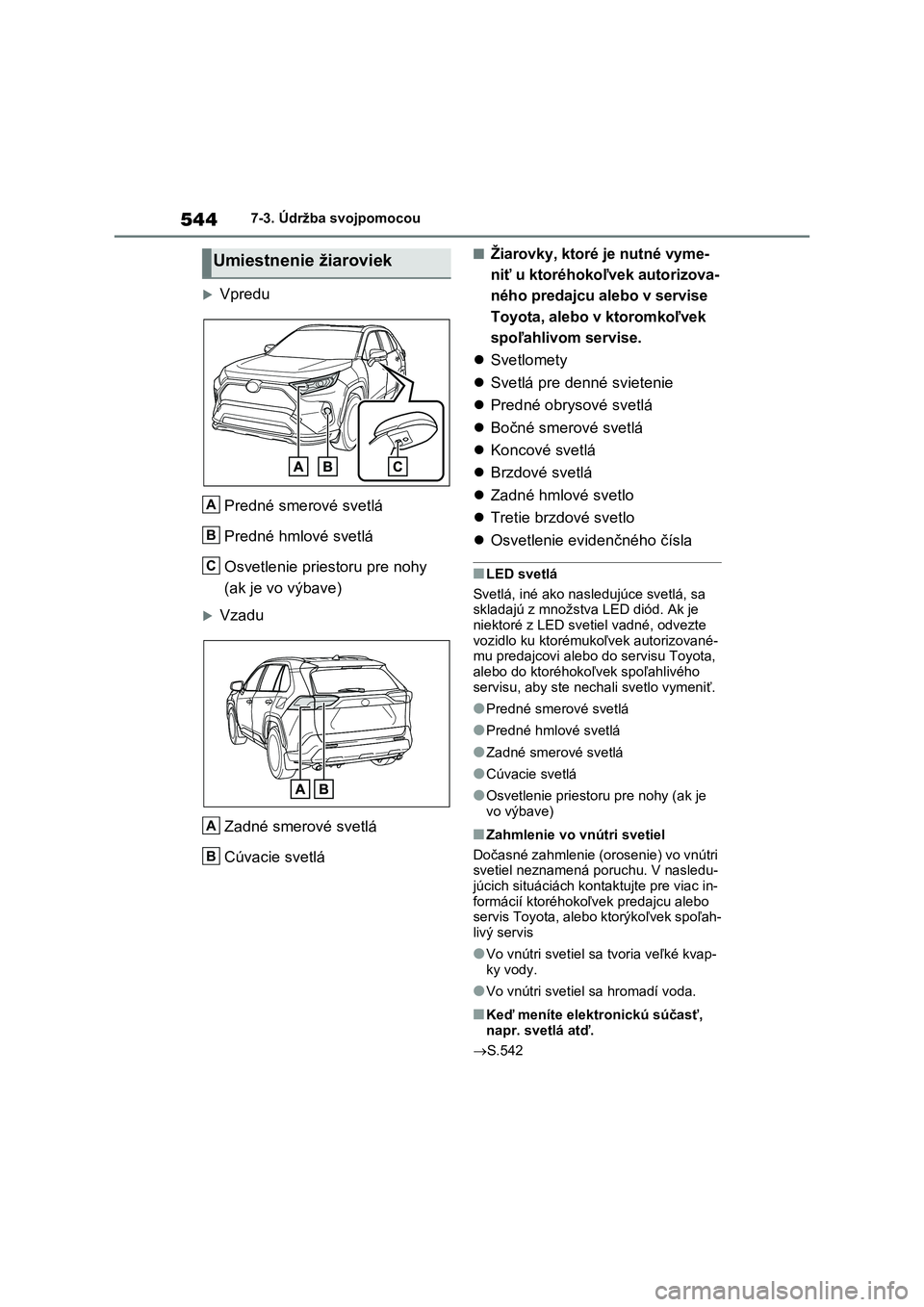

5447-3. Údržba svojpomocou
Vpredu
Predné smerové svetlá
Predné hmlové svetlá
Osvetlenie pries toru pre nohy
(ak je vo výbave)
Vzadu
Zadné smerové svetlá
Cúvacie svetlá
■Žiarovky, ktoré je nutné vyme-
niť u ktoréhokoľvek autorizova-
ného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek
spoľahlivom servise.
 Svetlomety
 Svetlá pre denné svietenie
 Predné obrysové svetlá
 Bočné smerové svetlá
 Koncové svetlá
 Brzdové svetlá
 Zadné hmlové svetlo
 Tretie brzdové svetlo
 Osvetlenie evidenčného čísla
■LED svetlá
Svetlá, iné ako nasledujúce svetlá, sa
skladajú z množstva LED diód. Ak je
niektoré z LED svetiel vadné, odvezte vozidlo ku ktorémuko ľvek autorizované-
mu predajcovi alebo do servisu Toyota,
alebo do ktoréhokoľvek spoľahlivého servisu, aby ste nechali svetlo vymeniť.
●Predné smerové svetlá
●Predné hmlové svetlá
●Zadné smerové svetlá
●Cúvacie svetlá
●Osvetlenie priestoru pre nohy (ak je
vo výbave)
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetiel neznamená poruchu. V nasledu-
júcich situáciách kontaktujte pre viac in-
formácií ktoréhokoľvek predajcu alebo servis Toyota, alebo ktorýkoľvek spoľah-
livý servis
●Vo vnútri svetiel sa tvoria veľké kvap-
ky vody.
●Vo vnútri svetiel sa hromadí voda.
■Keď meníte elektronickú súčasť,
napr. svetlá atď.
 S.542
Umiestnenie žiaroviek
A
B
C
A
B

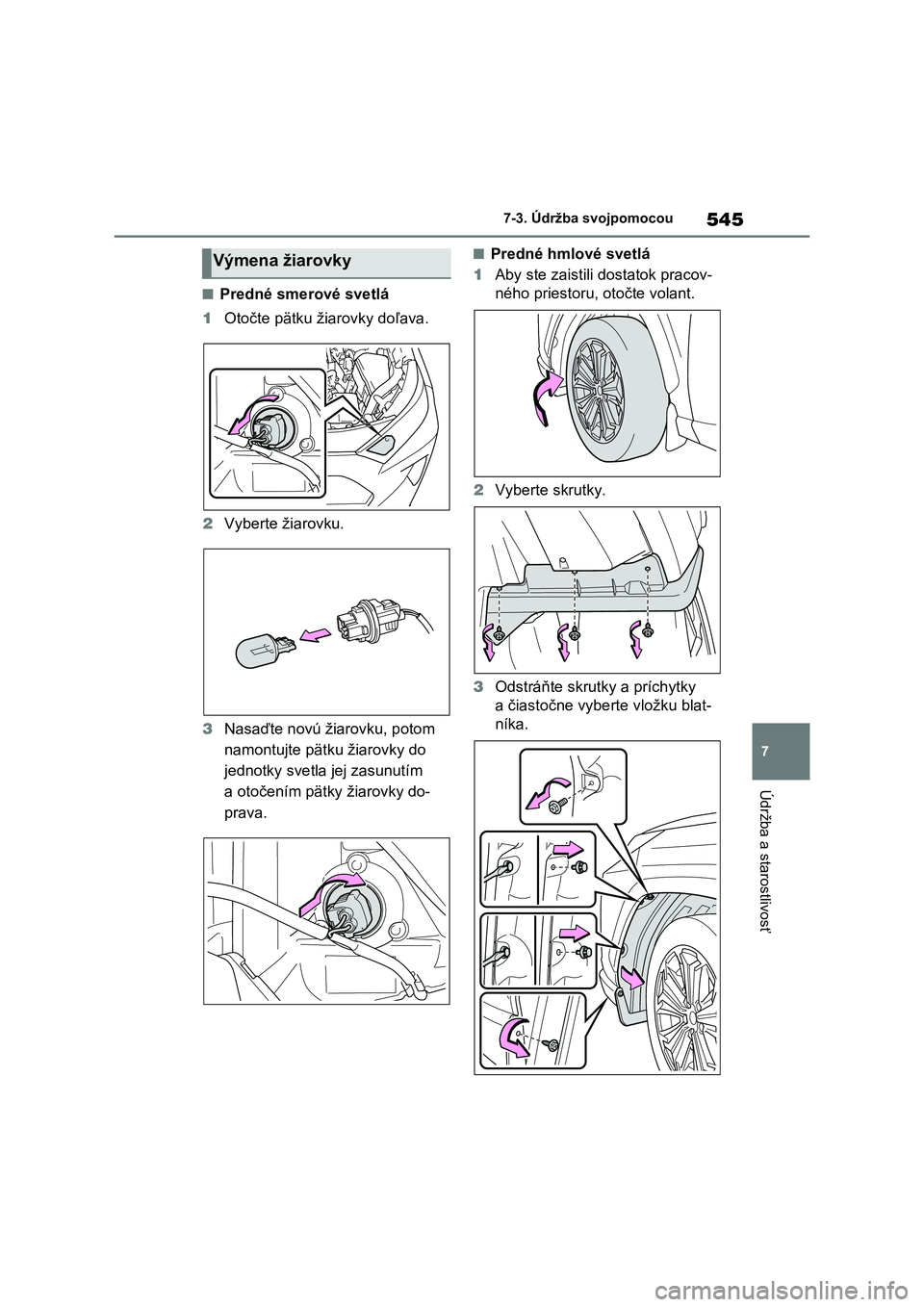

545
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
■Predné smerové svetlá
1 Otočte pätku žiarovky doľava.
2 Vyberte žiarovku.
3 Nasaďte novú žiarovku, potom
namontujte pät ku žiarovky do
jednotky svetla jej zasunutím
a otočením pätky žiarovky do-
prava.
■Predné hmlové svetlá
1 Aby ste zaistili dostatok pracov-
ného priestoru, otočte volant.
2 Vyberte skrutky.
3 Odstráňte skrutky a príchytky
a čiastočne vyberte vložku blat-
níka.
Výmena žiarovky

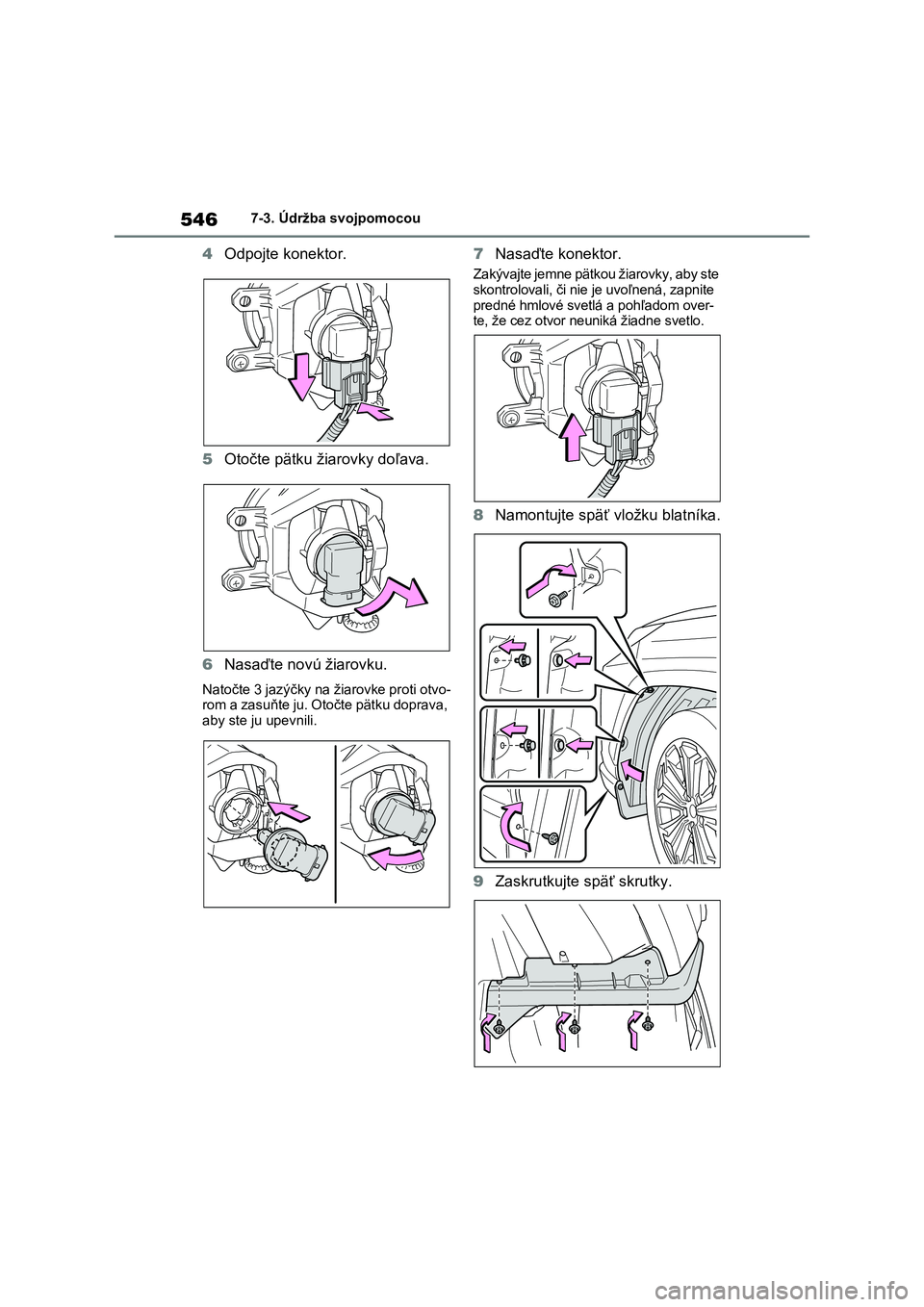

5467-3. Údržba svojpomocou
4Odpojte konektor.
5 Otočte pätku žiarovky doľava.
6 Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke proti otvo-
rom a zasuňte ju. Otočte pätku doprava,
aby ste ju upevnili.
7 Nasaďte konektor.
Zakývajte jemne pätkou žiarovky, aby ste
skontrolovali, či nie je uvoľnená, zapnite predné hmlové svetlá a pohľadom over-
te, že cez otvor neuniká žiadne svetlo.
8 Namontujte späť vložku blatníka.
9 Zaskrutkujte späť skrutky.

547
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
■Zadné smerové svetlá
1 Otvorte zadné dvere a vyberte
kryt.
2 Odstráňte skrutky a posuňte jed-
notku svetla.
Vyberte jednotku svetla jej priamym po-
tiahnutím dozadu smerom od zadnej časti vozidla.
3 Otočte pätku žiarovky doľava.
4 Vyberte žiarovku.
5 Nasaďte novú žiarovku, potom
namontujte pätku žiarovky do
jednotky svetla jej zasunutím
a otočením pät ky žiarovky do-
prava.

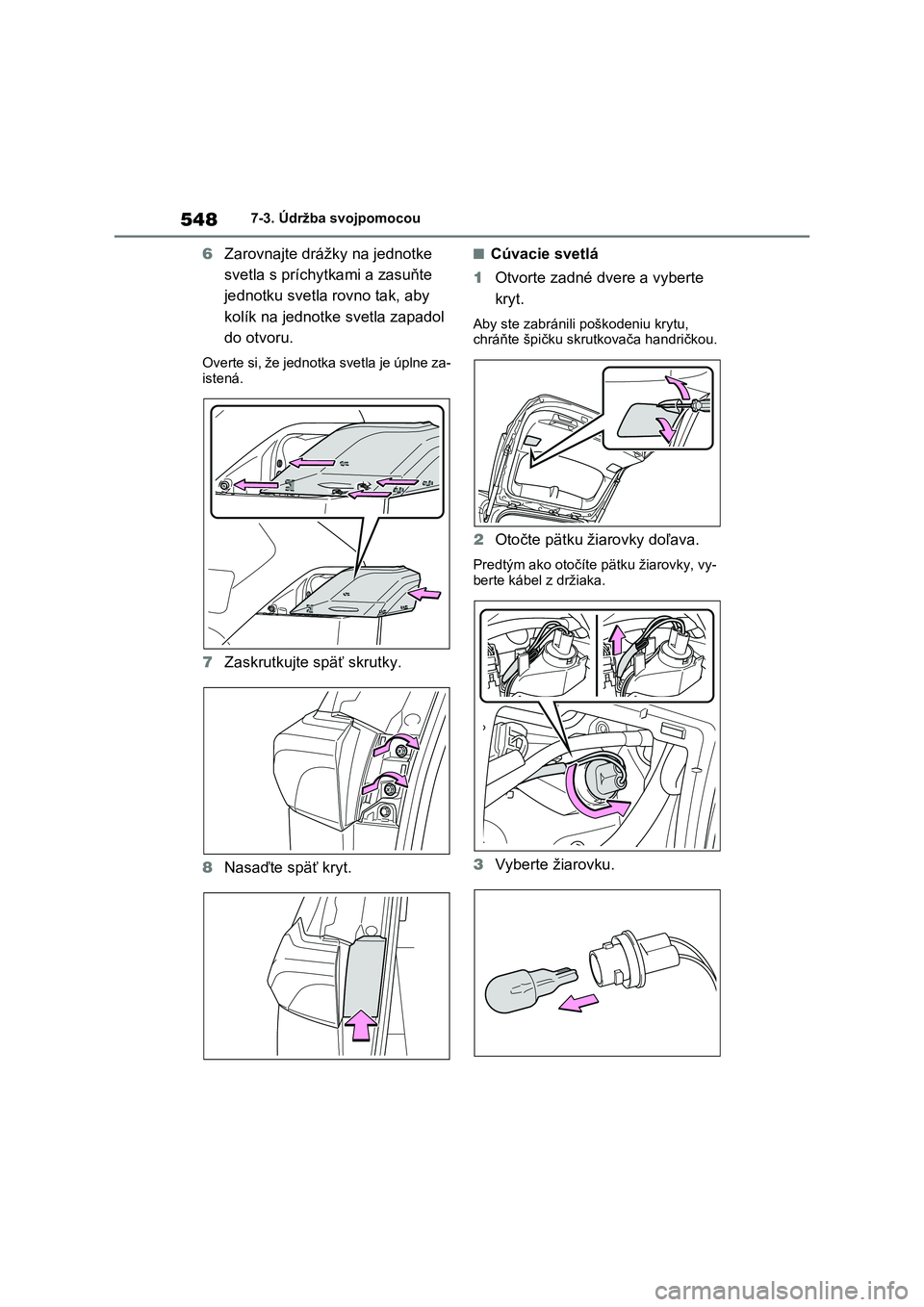

5487-3. Údržba svojpomocou
6Zarovnajte drážky na jednotke
svetla s príchytkami a zasuňte
jednotku svetla rovno tak, aby
kolík na jednotke svetla zapadol
do otvoru.
Overte si, že jednotka svetla je úplne za-
istená.
7 Zaskrutkujte späť skrutky.
8 Nasaďte späť kryt.
■Cúvacie svetlá
1 Otvorte zadné dvere a vyberte
kryt.
Aby ste zabránili poškodeniu krytu,
chráňte špičku skrutkovača handričkou.
2 Otočte pätku žiarovky doľava.
Predtým ako otočíte pätku žiarovky, vy-
berte kábel z držiaka.
3 Vyberte žiarovku.
