TOYOTA RAV4 PHEV 2021 Návod na použití (in Czech)

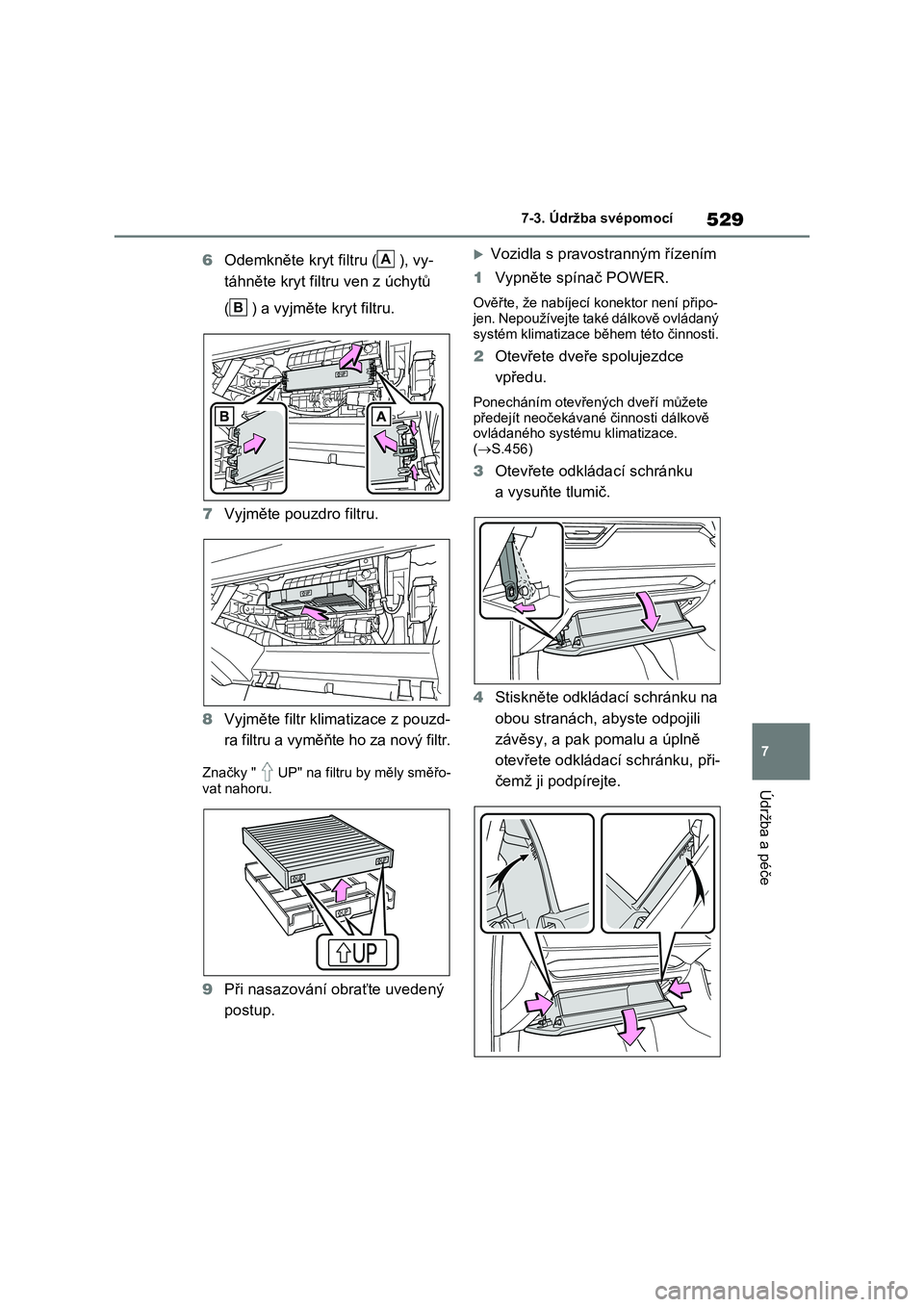

529
7
7-3. Údržba svépomocí
Údržba a péče
6 Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
( ) a vyjměte kryt filtru.
7 Vyjměte pouzdro filtru.
8 Vyjměte filtr klimatizace z pouzd-
ra filtru a vyměňte ho za nový filtr.
Značky " UP" na filt ru by měly směřo-
vat nahoru.
9 Při nasazování obraťte uvedený
postup.
Vozidla s pravostranným řízením
1 Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připo-
jen. Nepoužívejte také dálkově ovládaný
systém klimatizace během této činnosti.
2 Otevřete dveře spolujezdce
vpředu.
Ponecháním otevřených dveří můžete
předejít neočekávané činnosti dálkově ovládaného systému klimatizace.
( S.456)
3Otevřete odkládací schránku
a vysuňte tlumič.
4 Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku, při-
čemž ji podpírejte.
A
B

5307-3. Údržba svépomocí
5Při úplně otevřené odkládací
schránce lehce odkládací schrán-
ku nadzvedněte a zatáhněte ji
směrem k sedadlu, abyste odpoji-
li spodní část odkládací schránky.
Nepoužívejte nadměrnou sílu, pokud se
odkládací schránka neodpojí při lehkém zatažení. Spíše táhněte směrem k seda-
dlu při mírném upr avování výšky odklá-
dací schránky.
6 Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
( ) a vyjměte kryt filtru.
7 Vyjměte pouzdro filtru.
8 Vyjměte filtr klimatizace a vy-
měňte ho za nový filtr.
Značky " UP" na filt ru by měly směřo-
vat nahoru.
9 Při nasazování obraťte uvedený
postup.
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace
podle plánu údržby. V prašných oblas-
tech nebo oblastech se silnou intenzitou dopravy může být výměna provedena
dříve. (Informace o p lánu údržby si pře-
čtěte v "Servisní kn ížce Toyota" nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z vý-
stupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
A
B
VÝSTRAHA
■Když vyměňujete filtr klimatizace
Dodržujte následujíc í pokyny. Jinak to
může způsobit, že systém klimatizace bude během procesu v činnosti,
a může tak dojít ke zranění.
●Zkontrolujte, že nabíjecí konektor není připojen.
Zkontrolujte, že nabí jecí konektor není
připojen Klimatizace může být v činnosti z dů-
vodu nastavení " Příprava A/C"
( S.144).
●Nepoužívejte dálkově ovládaný sys-
tém klimatizace

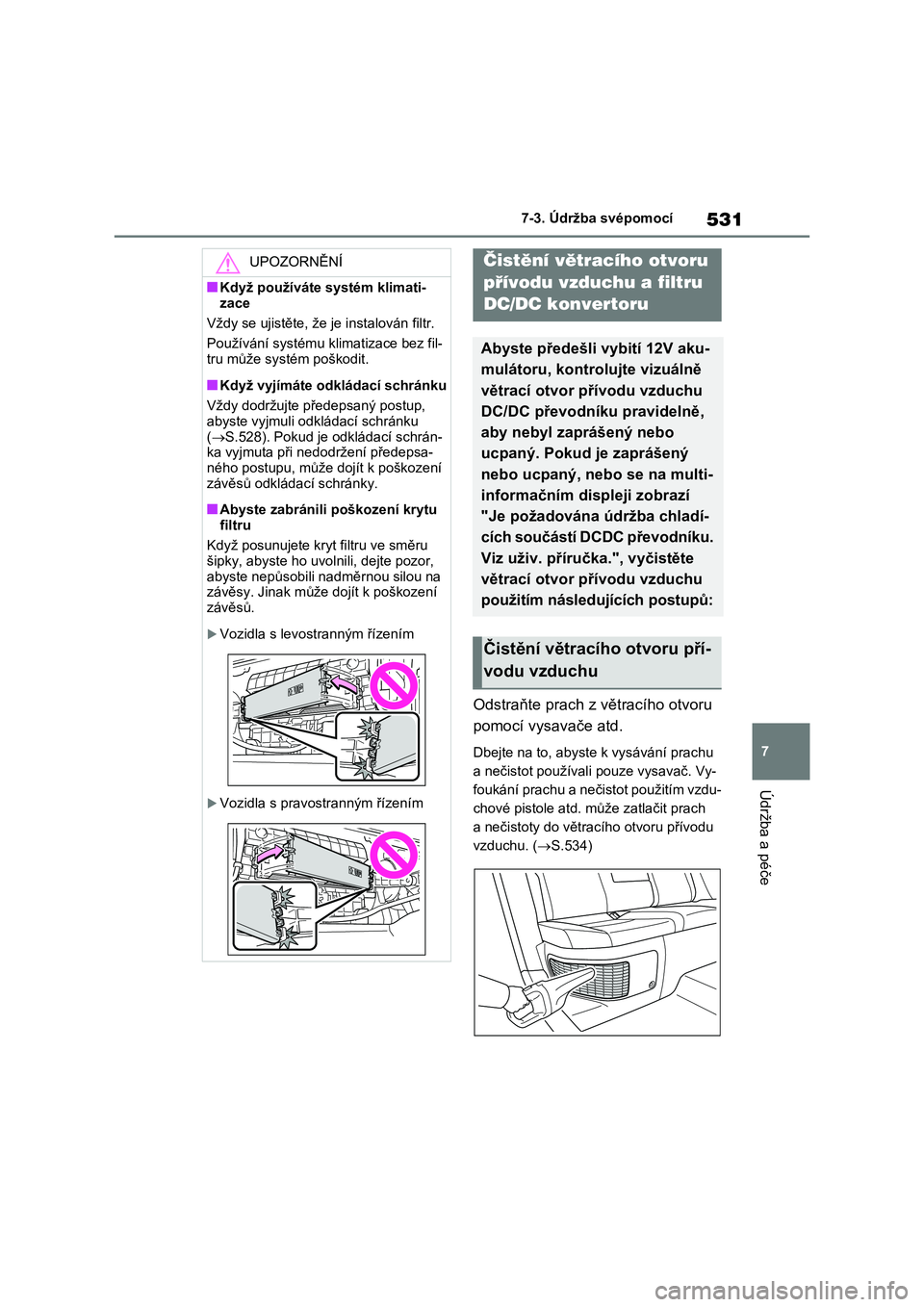

531
7
7-3. Údržba svépomocí
Údržba a péče
Odstraňte prach z větracího otvoru
pomocí vysavače atd.
Dbejte na to, abyste k vysávání prachu
a nečistot používali pouze vysavač. Vy-
foukání prachu a nečistot použitím vzdu-
chové pistole atd. může zatlačit prach
a nečistoty do větrac ího otvoru přívodu
vzduchu. ( S.534)
UPOZORNĚNÍ
■Když používáte systém klimati-
zace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez fil-
tru může systém poškodit.
■Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup,
abyste vyjmuli odkládací schránku
( S.528). Pokud je odkládací schrán- ka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození
závěsů odkládací schránky.
■Abyste zabránili poškození krytu
filtru
Když posunujete kry t filtru ve směru
šipky, abyste ho uvo lnili, dejte pozor,
abyste nepůsobili nad měrnou silou na závěsy. Jinak může dojít k poškození
závěsů.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Čistění větracího otvoru
přívodu vzduchu a filtru
DC/DC konvertoru
Abyste předešli vybití 12V aku-
mulátoru, kontrolujte vizuálně
větrací otvor přívodu vzduchu
DC/DC převodníku pravidelně,
aby nebyl zaprášený nebo
ucpaný. Pokud je zaprášený
nebo ucpaný, nebo se na multi-
informačním displeji zobrazí
"Je požadována údržba chladí-
cích součástí DCDC převodníku.
Viz uživ. příručka.", vyčistěte
větrací otvor přívodu vzduchu
použitím následujících postupů:
Čistění větracího otvoru pří-
vodu vzduchu

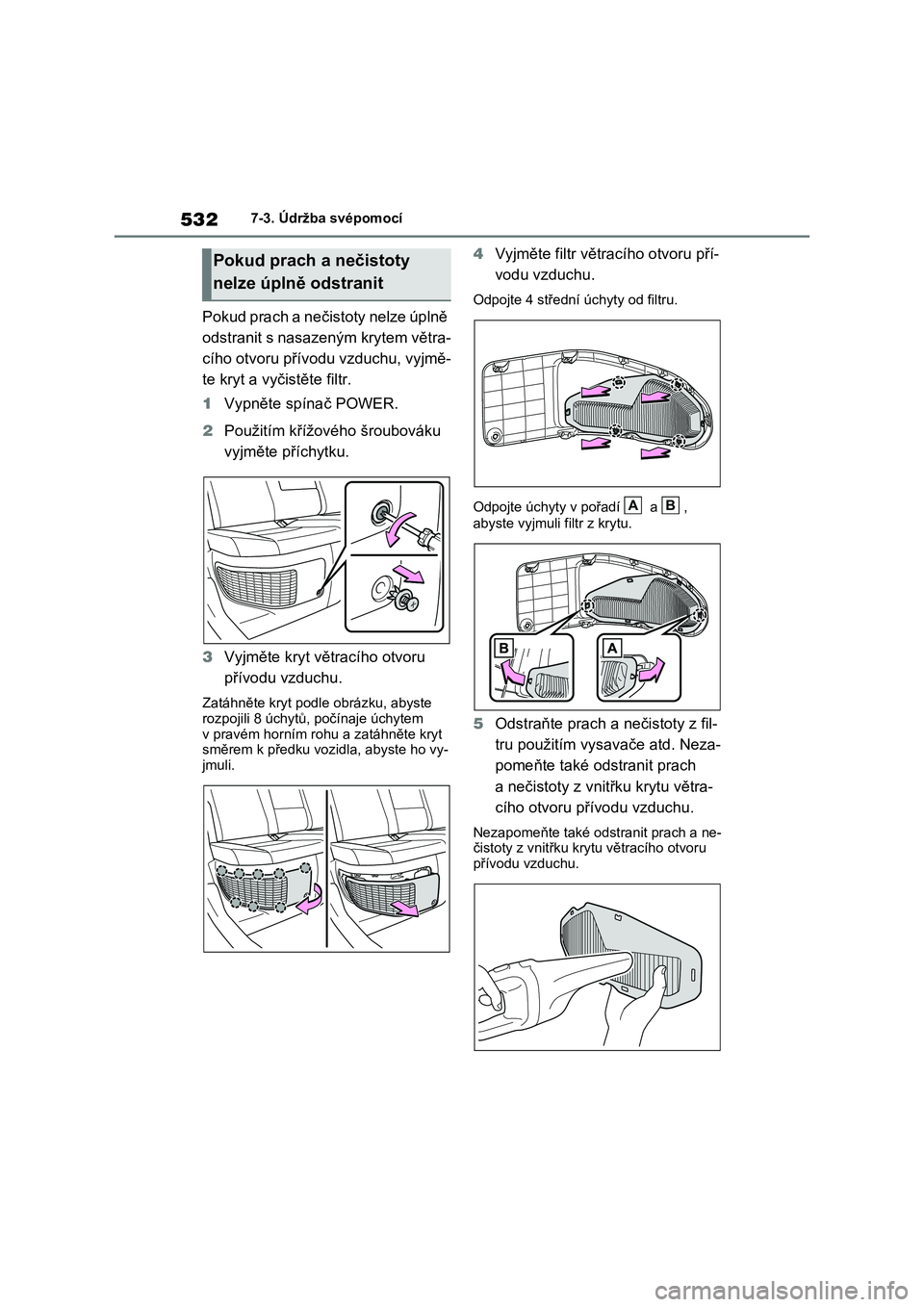

5327-3. Údržba svépomocí
Pokud prach a nečistoty nelze úplně
odstranit s nasazeným krytem větra-
cího otvoru přívodu vzduchu, vyjmě-
te kryt a vyčistěte filtr.
1 Vypněte spínač POWER.
2 Použitím křížového šroubováku
vyjměte příchytku.
3 Vyjměte kryt větracího otvoru
přívodu vzduchu.
Zatáhněte kryt podl e obrázku, abyste rozpojili 8 úchytů, počínaje úchytem
v pravém horním rohu a zatáhněte kryt
směrem k předku vozidla, abyste ho vy- jmuli.
4 Vyjměte filtr větracího otvoru pří-
vodu vzduchu.
Odpojte 4 střední úc hyty od filtru.
Odpojte úchyty v pořadí a ,
abyste vyjmuli filtr z krytu.
5 Odstraňte prach a nečistoty z fil-
tru použitím vys avače atd. Neza-
pomeňte také odstranit prach
a nečistoty z vnit řku krytu větra-
cího otvoru přívodu vzduchu.
Nezapomeňte také odstranit prach a ne- čistoty z vnitřku kryt u větracího otvoru
přívodu vzduchu.
Pokud prach a nečistoty
nelze úplně odstranit
AB

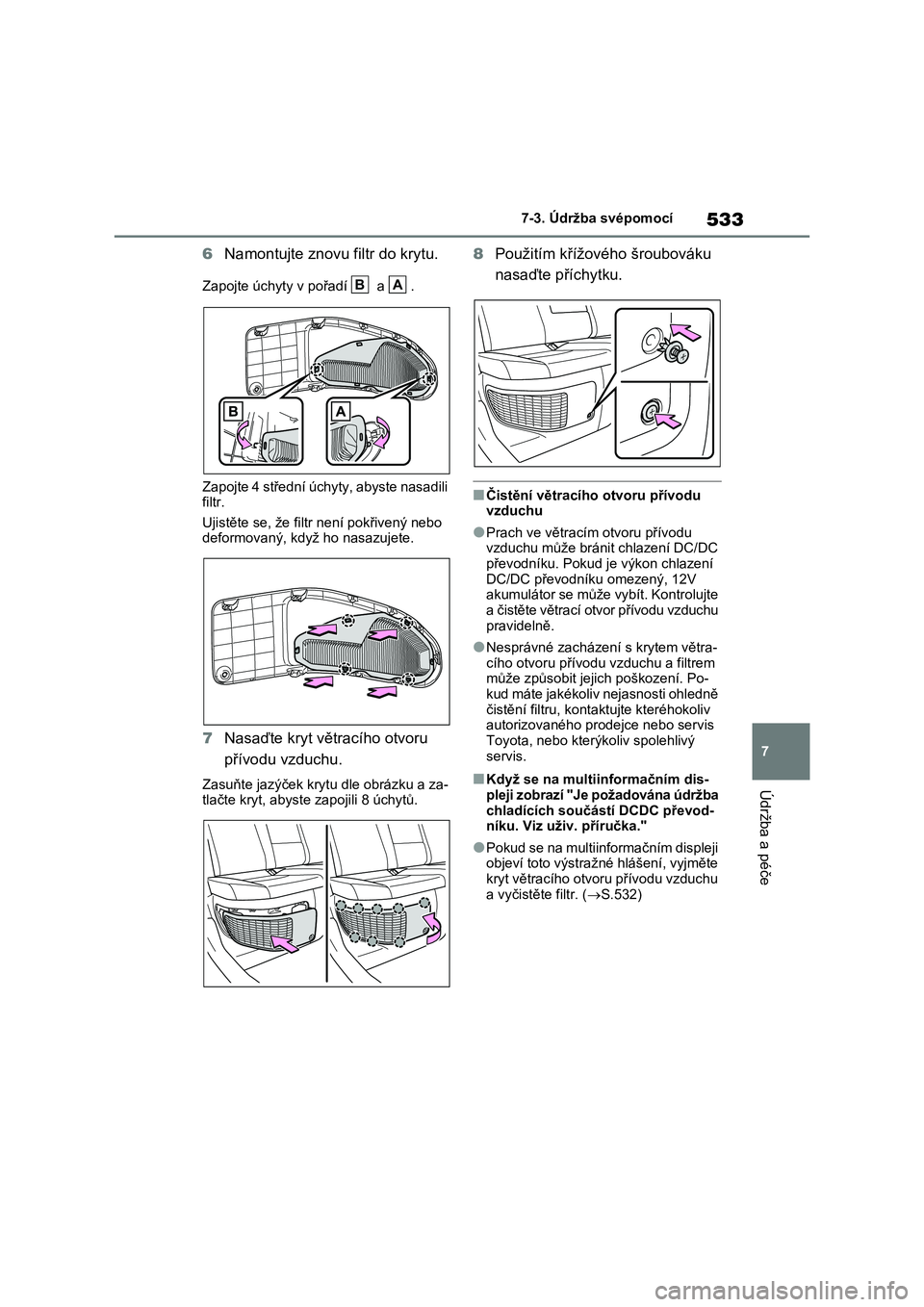

533
7
7-3. Údržba svépomocí
Údržba a péče
6 Namontujte znovu filtr do krytu.
Zapojte úchyty v pořadí a .
Zapojte 4 střední úchyty, abyste nasadili
filtr.
Ujistěte se, že filtr není pokřivený nebo deformovaný, když ho nasazujete.
7 Nasaďte kryt větracího otvoru
přívodu vzduchu.
Zasuňte jazýče k krytu dle obrázku a za-
tlačte kryt, abyste zapojili 8 úchytů.
8 Použitím křížového šroubováku
nasaďte příchytku.
■Čistění větracího otvoru přívodu vzduchu
●Prach ve větracím otvoru přívodu vzduchu může bránit chlazení DC/DC
převodníku. Pokud je výkon chlazení
DC/DC převodníku omezený, 12V akumulátor se může vybít. Kontrolujte
a čistěte větrací otvor přívodu vzduchu
pravidelně.
●Nesprávné zacházení s krytem větra-
cího otvoru přívodu vzduchu a filtrem může způsobit jejich poškození. Po-
kud máte jakékoliv nejasnosti ohledně
čistění filtru, kontaktujte kteréhokoliv autorizovaného prode jce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
■Když se na multiinformačním dis-
pleji zobrazí "Je požadována údržba chladících souč ástí DCDC převod-
níku. Viz uživ. příručka."
●Pokud se na multiinformačním displeji
objeví toto výst ražné hlášení, vyjměte
kryt větracího otvoru přívodu vzduchu a vyčistěte filtr. ( S.532)
BA

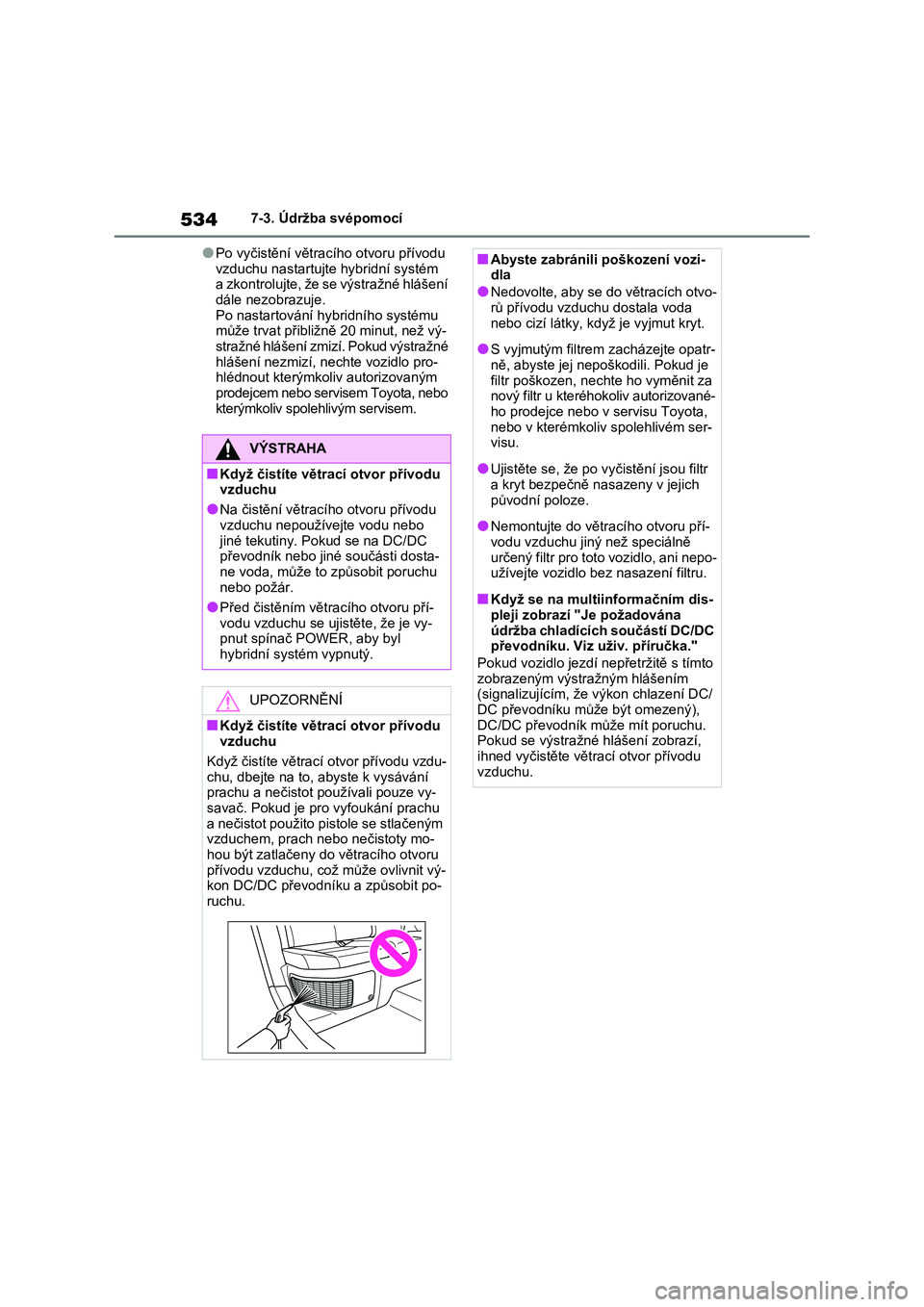

5347-3. Údržba svépomocí
●Po vyčistění větracího otvoru přívodu
vzduchu nastartujte hybridní systém a zkontrolujte, že se výstražné hlášení
dále nezobrazuje.
Po nastartování hybridního systému může trvat přibližně 20 minut, než vý-
stražné hlášení zmizí. Pokud výstražné
hlášení nezmizí, nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když čistíte větrací otvor přívodu vzduchu
●Na čistění větracího otvoru přívodu
vzduchu nepoužívejte vodu nebo jiné tekutiny. P okud se na DC/DC
převodník nebo jiné součásti dosta-
ne voda, může to způsobit poruchu nebo požár.
●Před čistěním větracího otvoru pří-
vodu vzduchu se uj istěte, že je vy- pnut spínač POWER, aby byl
hybridní systém vypnutý.
UPOZORNĚNÍ
■Když čistíte větrací otvor přívodu vzduchu
Když čistíte větrací otvor přívodu vzdu-
chu, dbejte na to, abyste k vysávání prachu a nečistot používali pouze vy-
savač. Pokud je pr o vyfoukání prachu
a nečistot použito pistole se stlačeným vzduchem, prach nebo nečistoty mo-
hou být zatlačeny do větracího otvoru
přívodu vzduchu, co ž může ovlivnit vý- kon DC/DC převodní ku a způsobit po-
ruchu.
■Abyste zabránili poškození vozi- dla
●Nedovolte, aby se do větracích otvo-rů přívodu vzduchu dostala voda
nebo cizí látky, když je vyjmut kryt.
●S vyjmutým filtrem zacházejte opatr-
ně, abyste jej nepoškodili. Pokud je
filtr poškozen, nec hte ho vyměnit za nový filtr u které hokoliv autorizované-
ho prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser- visu.
●Ujistěte se, že po vyč istění jsou filtr a kryt bezpečně nasazeny v jejich
původní poloze.
●Nemontujte do větracího otvoru pří-
vodu vzduchu jiný než speciálně
určený filtr pro toto vozidlo, ani nepo- užívejte vozidlo bez nasazení filtru.
■Když se na multiinformačním dis-pleji zobrazí "Je požadována
údržba chladících součástí DC/DC
převodníku. Viz uživ. příručka."
Pokud vozidlo jezdí nepřetržitě s tímto
zobrazeným výstražným hlášením (signalizujícím, že výkon chlazení DC/
DC převodníku může být omezený),
DC/DC převodník může mít poruchu. Pokud se výstražné hlášení zobrazí,
ihned vyčistěte větr ací otvor přívodu
vzduchu.

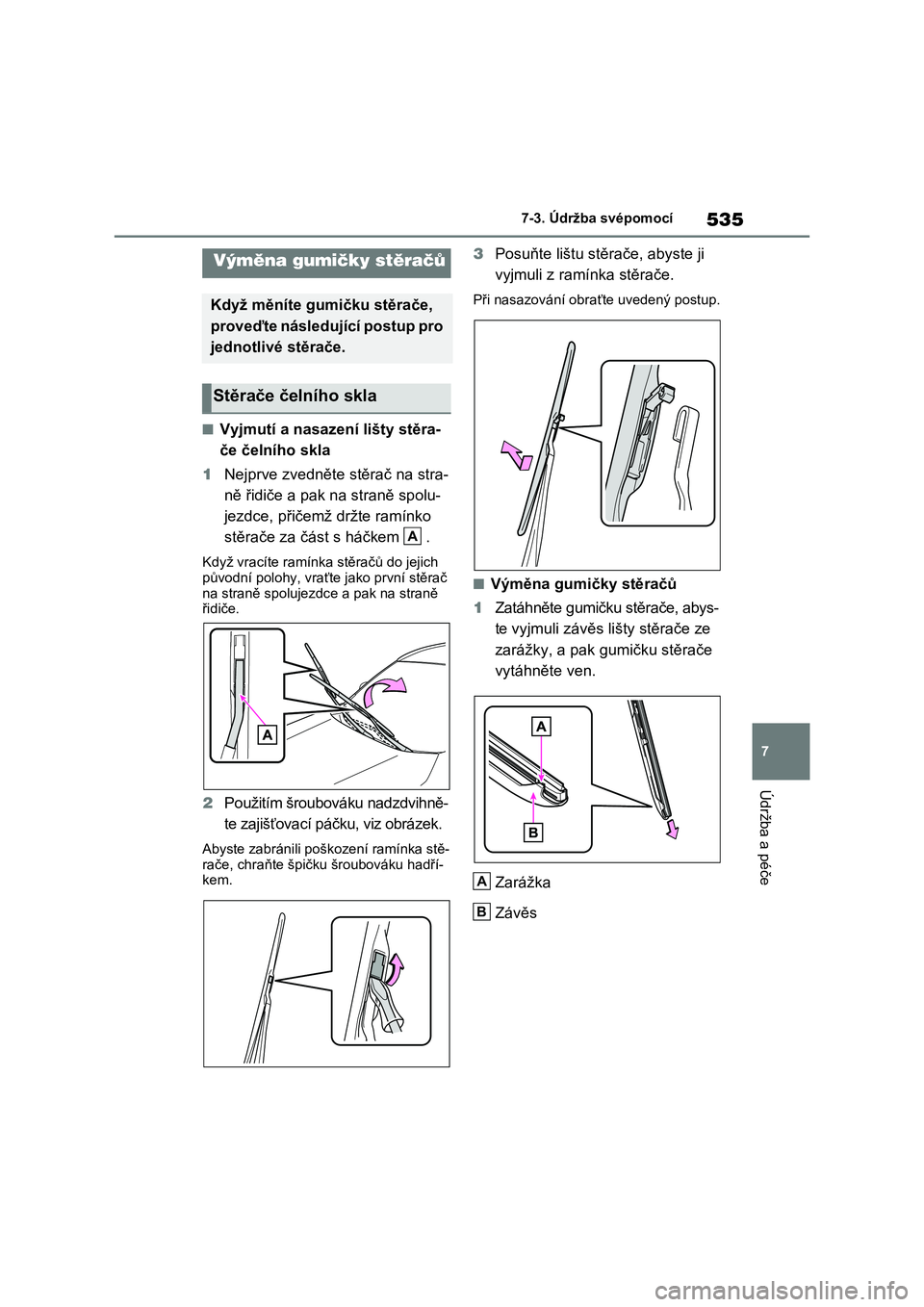

535
7
7-3. Údržba svépomocí
Údržba a péče
■Vyjmutí a nasazen í lišty stěra-
če čelního skla
1 Nejprve zvedněte stěrač na stra-
ně řidiče a pak na straně spolu-
jezdce, přičemž držte ramínko
stěrače za část s háčkem .
Když vracíte ramínka stěračů do jejich původní polohy, vraťte jako první stěrač
na straně spolujezdc e a pak na straně
řidiče.
2 Použitím šroubováku nadzdvihně-
te zajišťovací páčku, viz obrázek.
Abyste zabránili poškození ramínka stě-
rače, chraňte špičku šroubováku hadří-
kem.
3 Posuňte lištu stěrače, abyste ji
vyjmuli z ramínka stěrače.
Při nasazování obraťte uvedený postup.
■Výměna gumičky stěračů
1 Zatáhněte gumičku stěrače, abys-
te vyjmuli závěs lišty stěrače ze
zarážky, a pak gumičku stěrače
vytáhněte ven.
Zarážka
Závěs
Výměna gumičky stěračů
Když měníte gumičku stěrače,
proveďte následující postup pro
jednotlivé stěrače.
Stěrače čelního skla
A
A
B

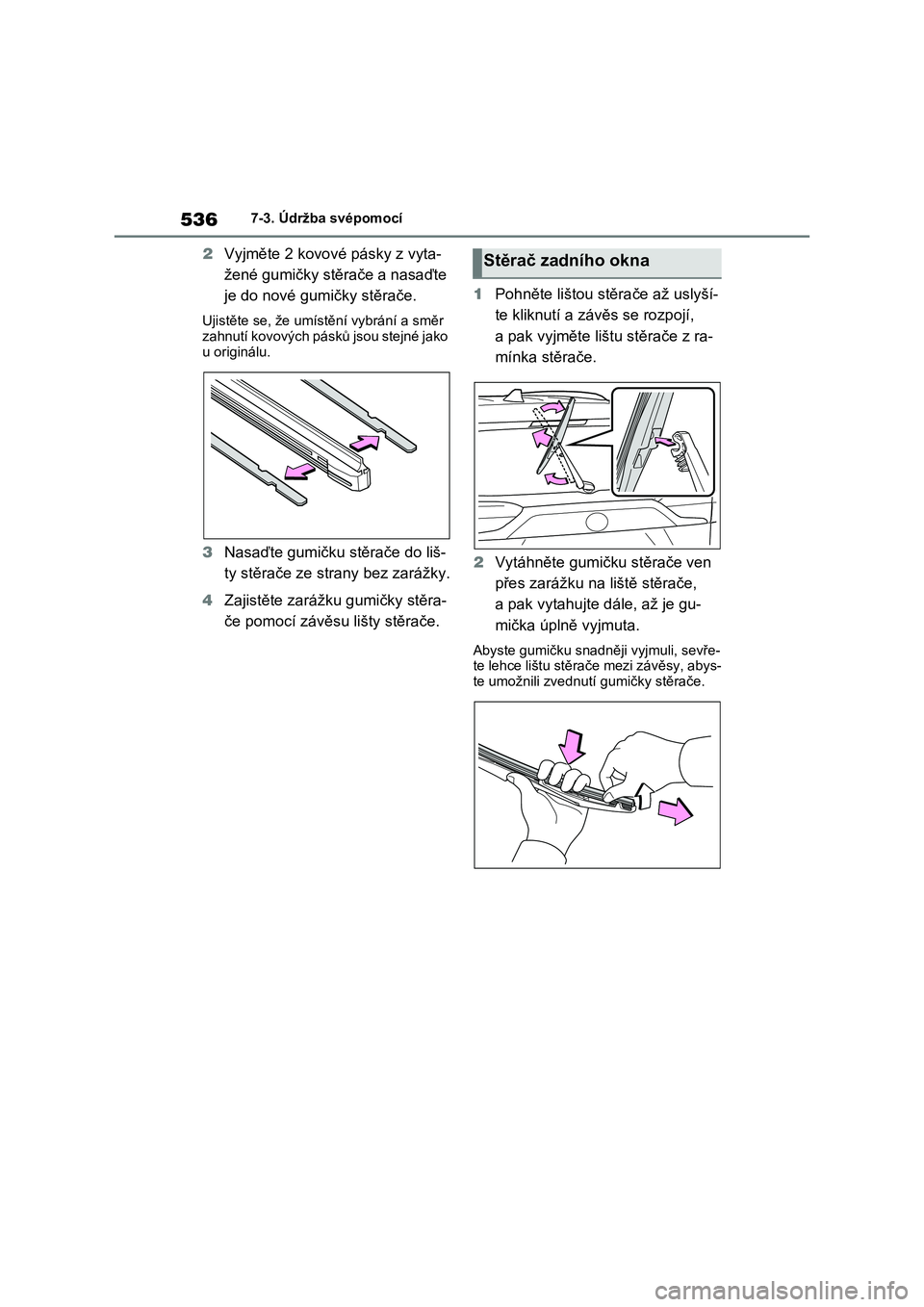

5367-3. Údržba svépomocí
2Vyjměte 2 kovové pásky z vyta-
žené gumičky stěrače a nasaďte
je do nové gumičky stěrače.
Ujistěte se, že umís tění vybrání a směr
zahnutí kovových pásků jsou stejné jako u originálu.
3 Nasaďte gumičku stěrače do liš-
ty stěrače ze strany bez zarážky.
4 Zajistěte zarážku gumičky stěra-
če pomocí závěsu lišty stěrače.
1 Pohněte lištou stěrače až uslyší-
te kliknutí a závěs se rozpojí,
a pak vyjměte lištu stěrače z ra-
mínka stěrače.
2 Vytáhněte gumičku stěrače ven
přes zarážku na liště stěrače,
a pak vytahujte dále, až je gu-
mička úplně vyjmuta.
Abyste gumičku snadněji vyjmuli, sevře-
te lehce lištu stěrače mezi závěsy, abys- te umožnili zvednu tí gumičky stěrače.
Stěrač zadního okna

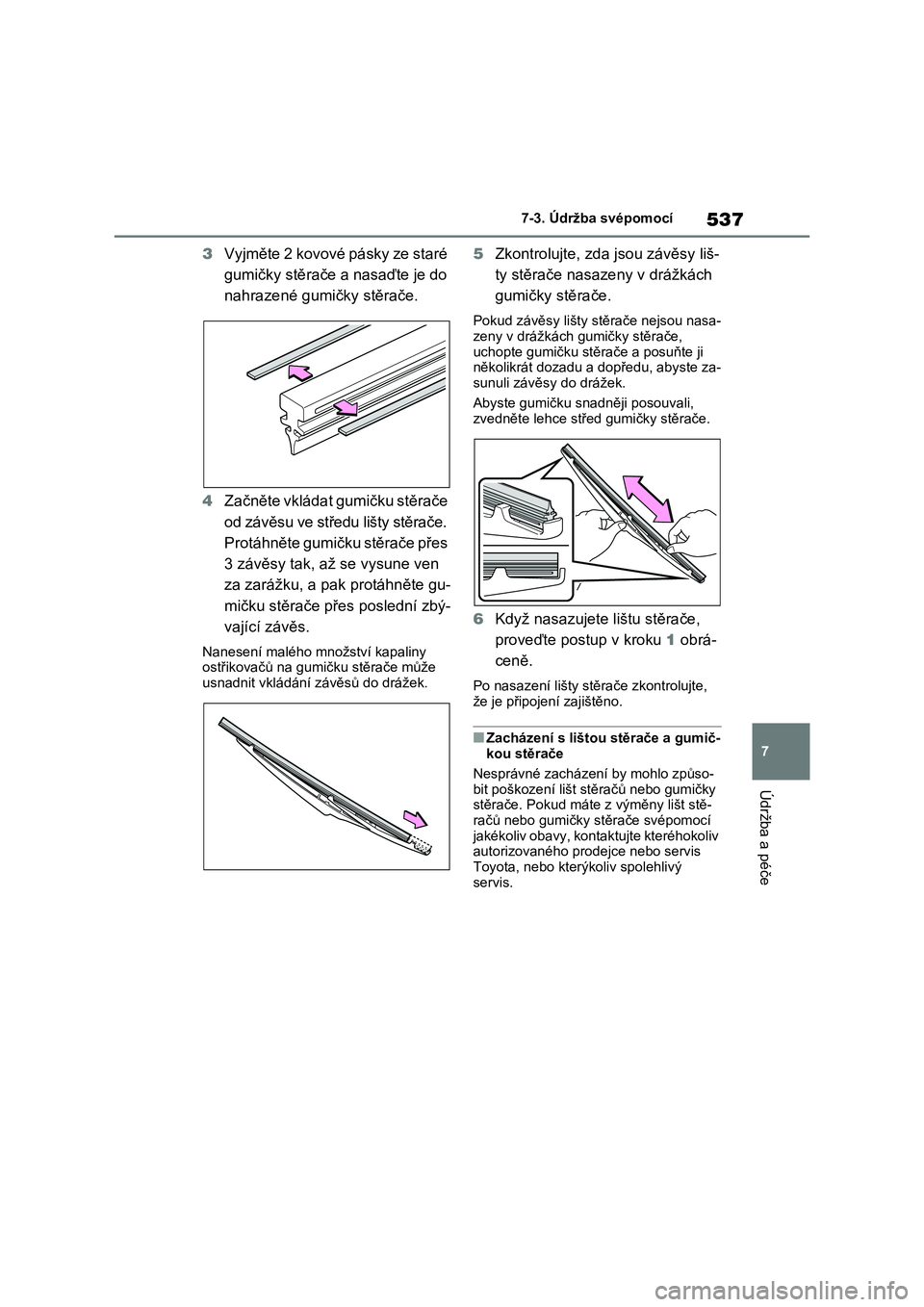

537
7
7-3. Údržba svépomocí
Údržba a péče
3 Vyjměte 2 kovové pásky ze staré
gumičky stěrače a nasaďte je do
nahrazené gumičky stěrače.
4 Začněte vkládat gumičku stěrače
od závěsu ve středu lišty stěrače.
Protáhněte gumičku stěrače přes
3 závěsy tak, až se vysune ven
za zarážku, a pak protáhněte gu-
mičku stěrače přes poslední zbý-
vající závěs.
Nanesení malého množství kapaliny ostřikovačů na gumičku stěrače může
usnadnit vkládání závěsů do drážek.
5 Zkontrolujte, zda jsou závěsy liš-
ty stěrače nasazeny v drážkách
gumičky stěrače.
Pokud závěsy lišty stěrače nejsou nasa-
zeny v drážkách g umičky stěrače, uchopte gumičku stěrače a posuňte ji
několikrát dozadu a dopředu, abyste za-
sunuli závěsy do drážek.
Abyste gumičku snadněji posouvali,
zvedněte lehce stř ed gumičky stěrače.
6Když nasazujete lištu stěrače,
proveďte postup v kroku 1 obrá-
ceně.
Po nasazení lišty stě rače zkontrolujte,
že je připojení zajištěno.
■Zacházení s lištou stěrače a gumič- kou stěrače
Nesprávné zacházení by mohlo způso-
bit poškození lišt stěračů nebo gumičky stěrače. Pokud máte z výměny lišt stě-
račů nebo gumičky stěrače svépomocí
jakékoliv obavy, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.

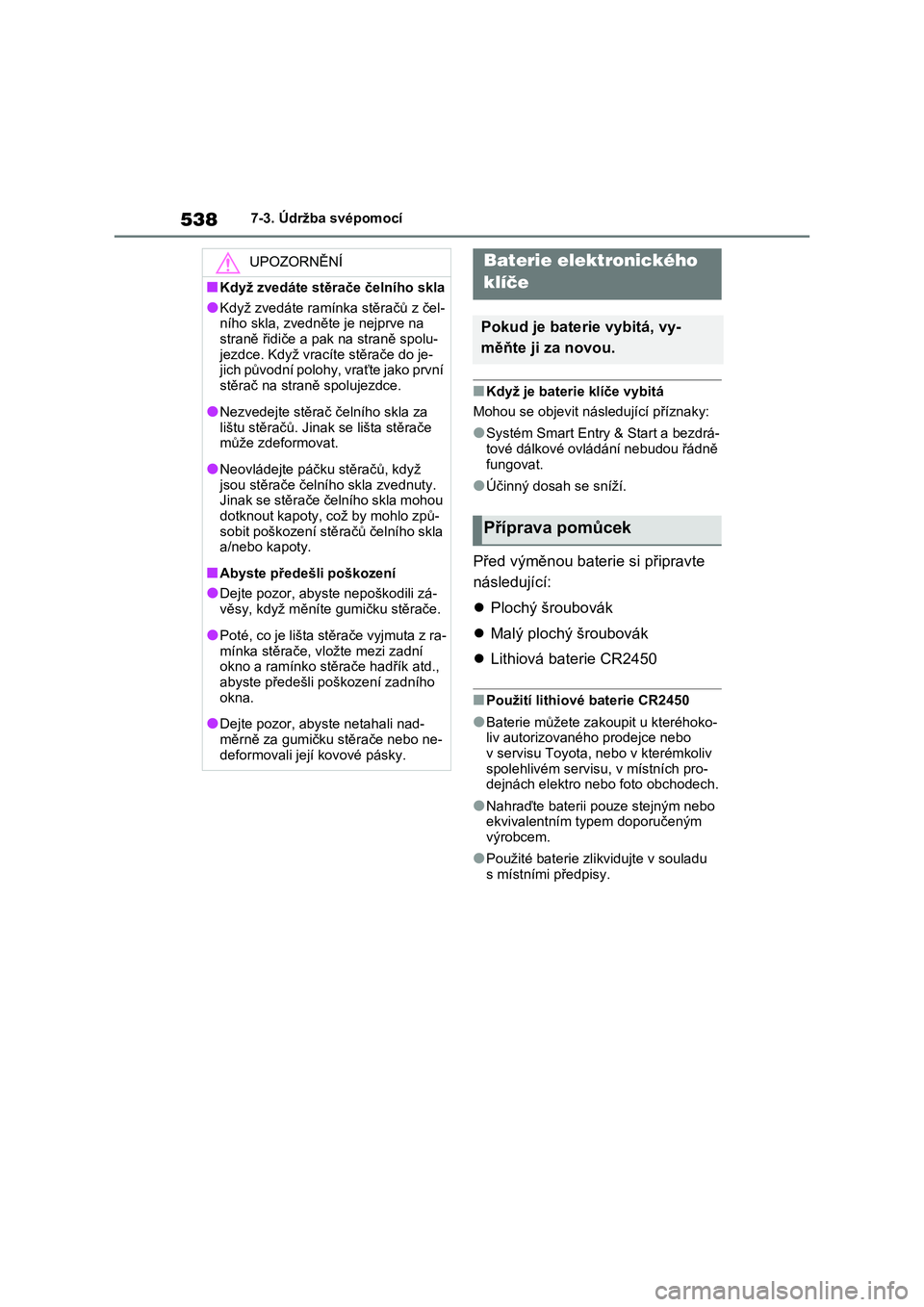

5387-3. Údržba svépomocí
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
Před výměnou baterie si připravte
následující:
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2450
■Použití lithiové baterie CR2450
●Baterie můžete zakoupit u kteréhoko- liv autorizovanéh o prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu , v místních pro- dejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zli kvidujte v souladu
s místními předpisy.
UPOZORNĚNÍ
■Když zvedáte stěrače čelního skla
●Když zvedáte ramínka stěračů z čel-
ního skla, zvedněte je nejprve na straně řidiče a pak na straně spolu-
jezdce. Když vracíte stěrače do je-
jich původní polohy, vraťte jako první stěrač na straně spolujezdce.
●Nezvedejte stěrač čelního skla za
lištu stěračů. Jinak se lišta stěrače může zdeformovat.
●Neovládejte páčku stěračů, když jsou stěrače čelníh o skla zvednuty.
Jinak se stěrače čelního skla mohou
dotknout kapoty, což by mohlo způ- sobit poškození stě račů čelního skla
a/nebo kapoty.
■Abyste předešli poškození
●Dejte pozor, abyst e nepoškodili zá-
věsy, když měníte gumičku stěrače.
●Poté, co je lišta stěrače vyjmuta z ra-
mínka stěrače, vlo žte mezi zadní okno a ramínko stěrače hadřík atd.,
abyste předešli poškození zadního
okna.
●Dejte pozor, ab yste netahali nad-
měrně za gumičku stěrače nebo ne- deformovali jej í kovové pásky.
Baterie elektronického
klíče
Pokud je baterie vybitá, vy-
měňte ji za novou.
Příprava pomůcek
