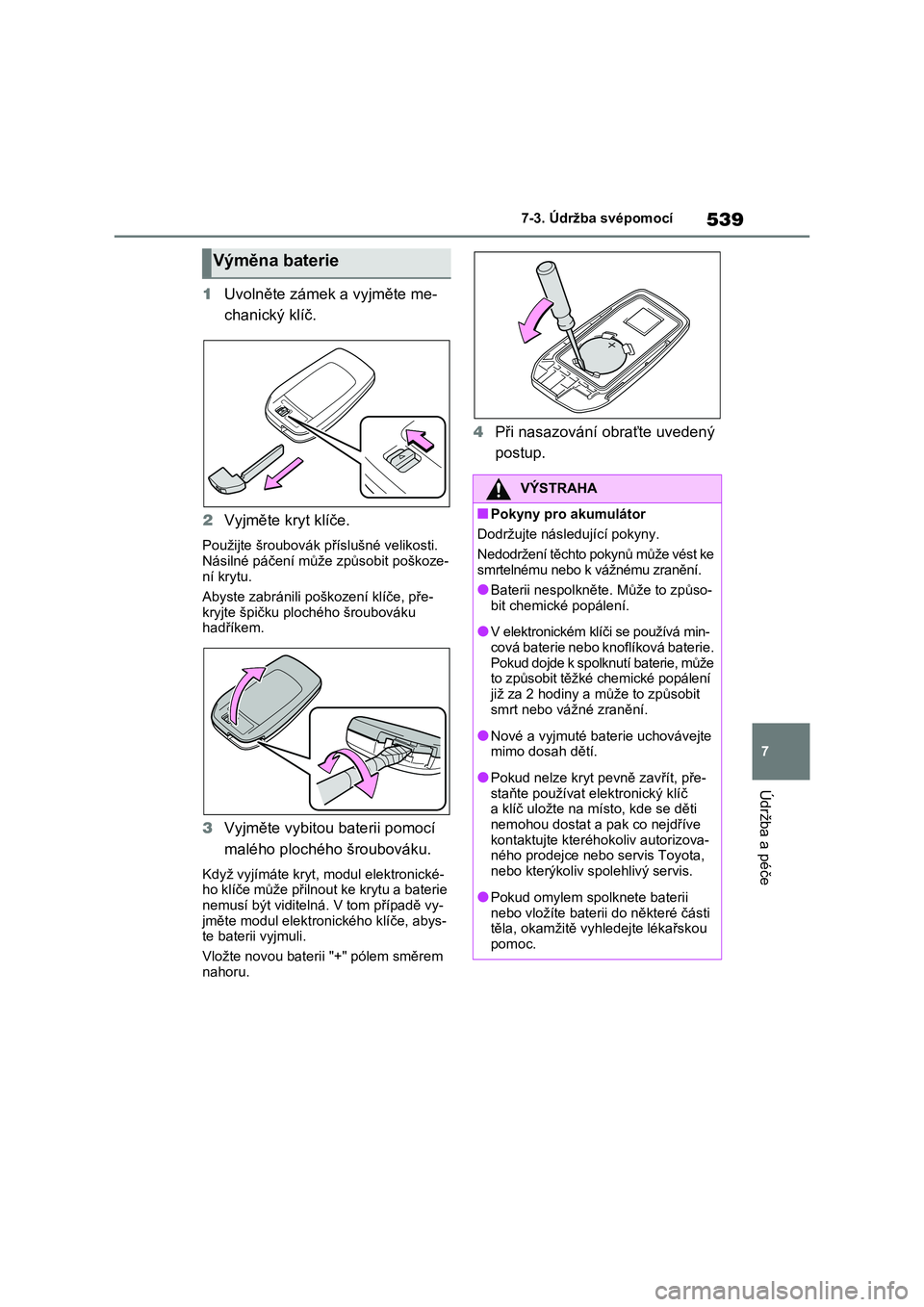

TOYOTA RAV4 PHEV 2021 Návod na použití (in Czech)

539
7
7-3. Údržba svépomocí
Údržba a péče
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení může způsobit poškoze- ní krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
3 Vyjměte vybitou baterii pomocí
malého plochého šroubováku.
Když vyjímáte kryt, modul elektronické- ho klíče může přilnout ke krytu a baterie
nemusí být viditelná. V tom případě vy-
jměte modul elektronického klíče, abys- te baterii vyjmuli.
Vložte novou baterii "+" pólem směrem
nahoru.
4 Při nasazování obraťte uvedený
postup.
Výměna baterie
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke
smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-
bit chemické popálení.
●V elektronickém klíči se používá min-
cová baterie nebo knoflíková baterie. Pokud dojde k spolknutí baterie, může
to způsobit těžké chemické popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
●Nové a vyjmuté bat erie uchovávejte mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-staňte používat ele ktronický klíč
a klíč uložte na mí sto, kde se děti
nemohou dostat a pak co nejdříve kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Pokud omylem spolknete baterii
nebo vložíte baterii do některé části těla, okamžitě vyh ledejte lékařskou
pomoc.

5407-3. Údržba svépomocí
1Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připo-
jen. Nepoužívejte také dálkově ovládaný
systém klimatizace během této činnosti.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně uvolnili zámek, a pak zvedněte kryt na-
horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně uvolnili zámek, a pak zvedněte kryt na-
horu.

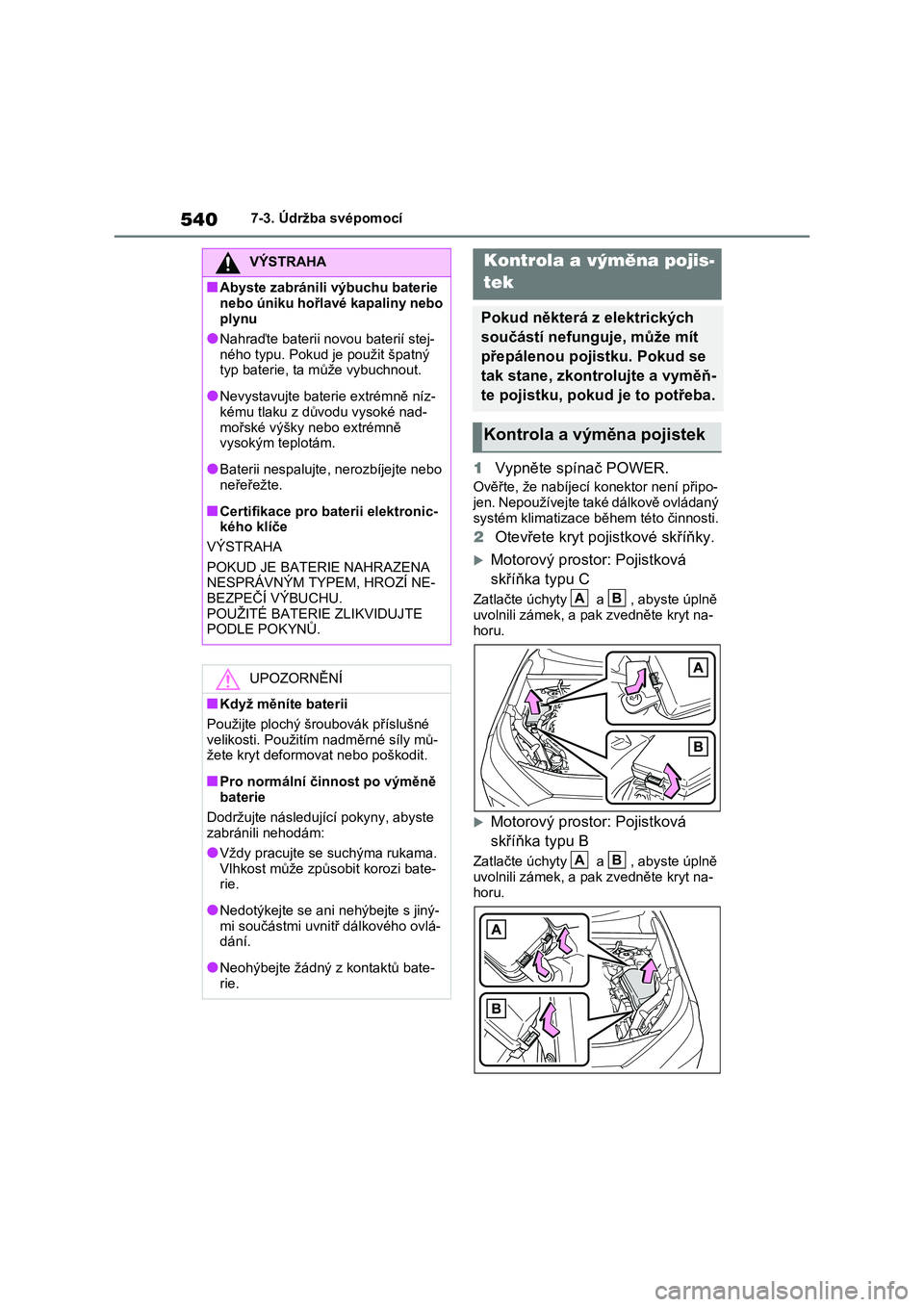

VÝSTRAHA
■Abyste zabránili výbuchu baterie
nebo úniku hořlavé kapaliny nebo
plynu
●Nahraďte baterii novou baterií stej-
ného typu. Pokud je použit špatný
typ baterie, ta může vybuchnout.
●Nevystavujte baterie extrémně níz-
kému tlaku z dův odu vysoké nad-
mořské výšky nebo extrémně vysokým teplotám.
●Baterii nespalujte , nerozbíjejte nebo neřeřežte.
■Certifikace pro ba terii elektronic- kého klíče
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Když měníte baterii
Použijte plochý šr oubovák příslušné
velikosti. Použitím nadměrné síly mů- žete kryt deformovat nebo poškodit.
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate-
rie.
●Nedotýkejte se ani n ehýbejte s jiný-
mi součástmi uvnitř dálkového ovlá- dání.
●Neohýbejte žádný z kontaktů bate-rie.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
AB
AB

541
7
7-3. Údržba svépomocí
Údržba a péče

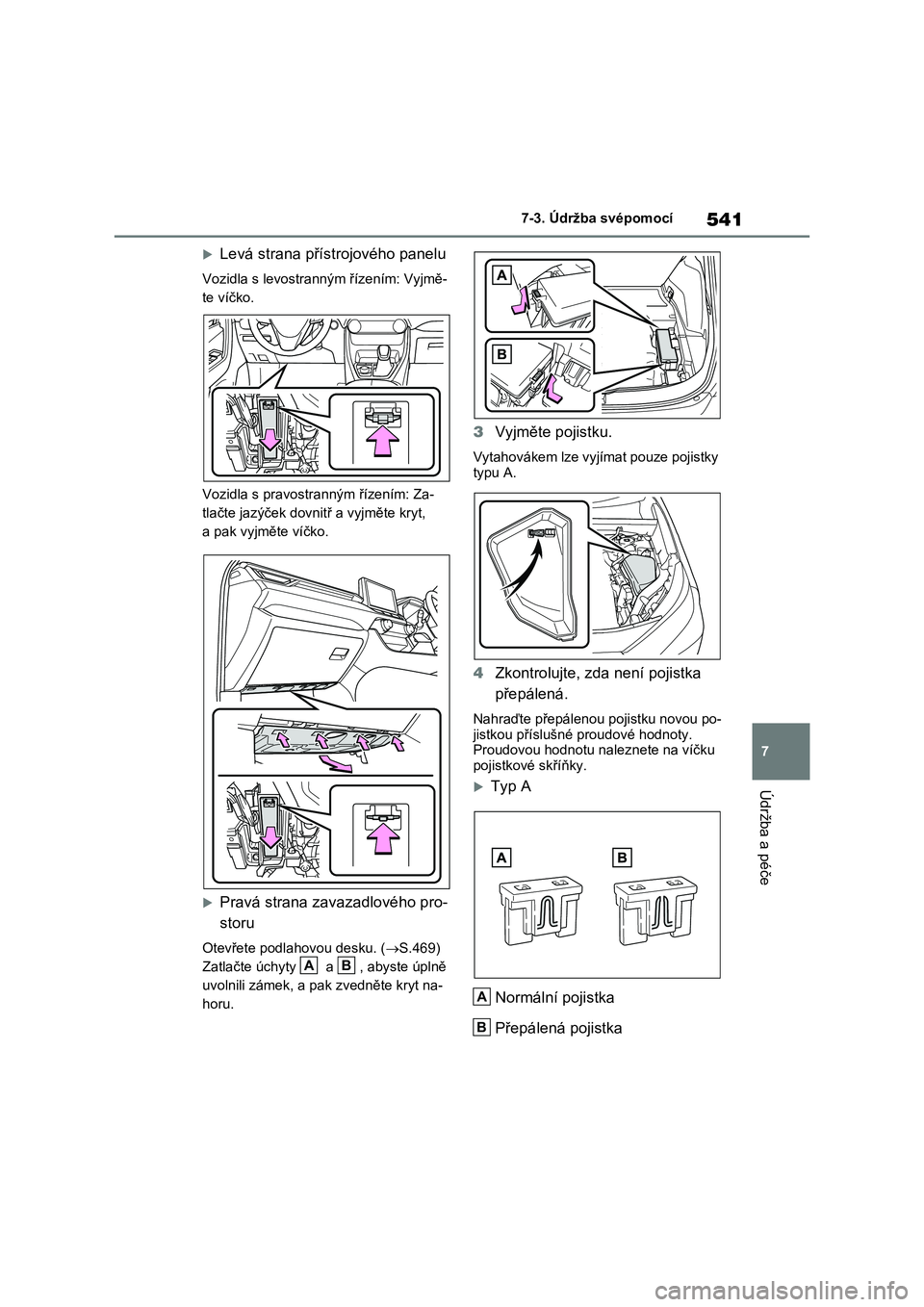

Levá strana přístrojového panelu
Vozidla s levostrann ým řízením: Vyjmě-
te víčko.
Vozidla s pravostr anným řízením: Za-
tlačte jazýček dovnitř a vyjměte kryt,
a pak vyjměte víčko.
Pravá strana zav azadlového pro-
storu
Otevřete podlahovou desku. ( S.469)
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
3 Vyjměte pojistku.
Vytahovákem lze vyjímat pouze pojistky
typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po-
jistkou příslušné proudové hodnoty. Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Typ A
Normální pojistka
Přepálená pojistka
AB
A
B

5427-3. Údržba svépomocí

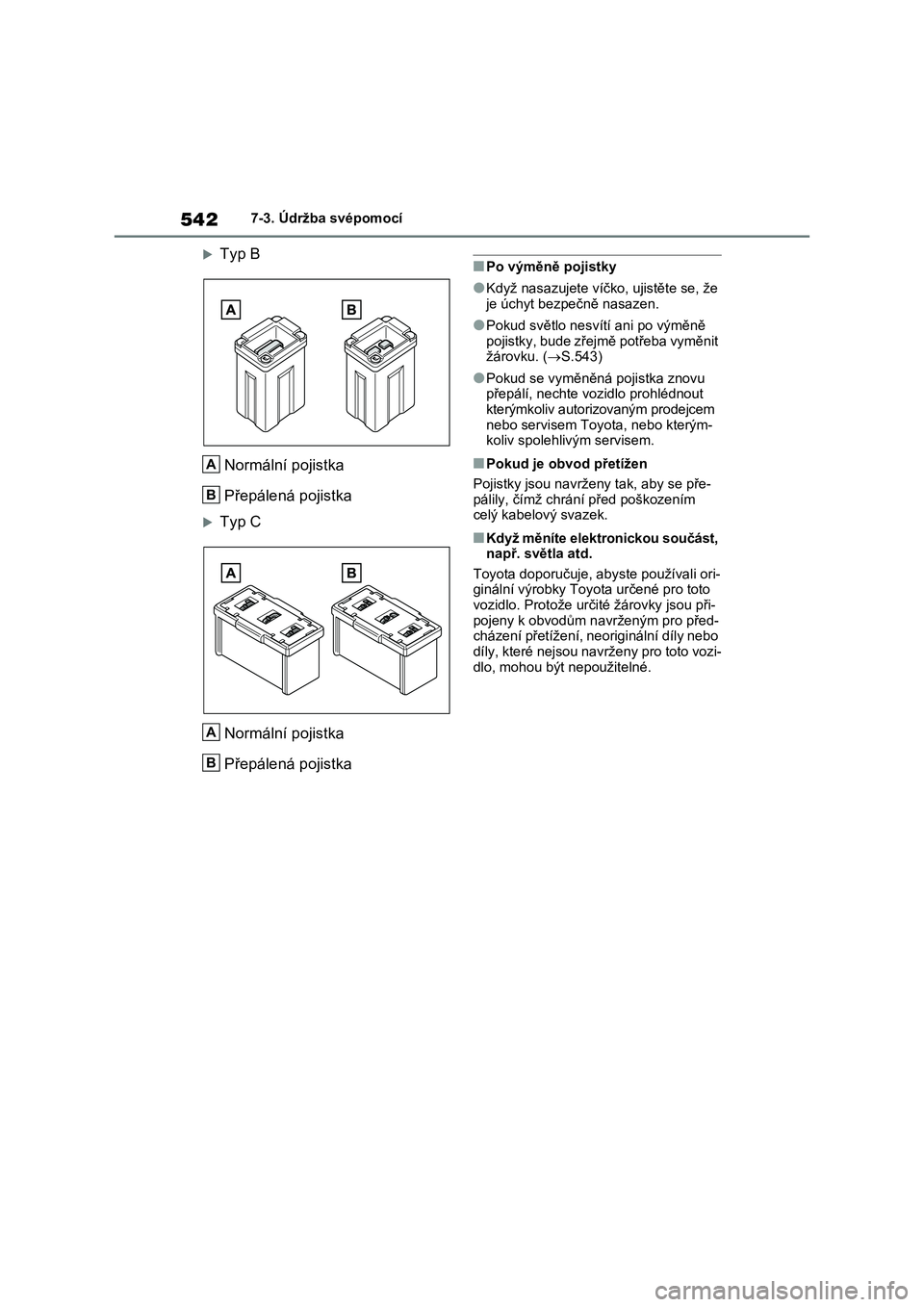

Typ B
Normální pojistka
Přepálená pojistka
Typ C
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.543)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toy ota, nebo kterým- koliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrže ny tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.
■Když měníte elektronickou součást,
např. světla atd.
Toyota doporučuje, abyste používali ori- ginální výrobky Toyota určené pro toto
vozidlo. Protože určit é žárovky jsou při-
pojeny k obvodům n avrženým pro před- cházení přetížení, neoriginální díly nebo
díly, které nejsou navrženy pro toto vozi-
dlo, mohou být nepoužitelné.
A
B
A
B

543
7
7-3. Údržba svépomocí
Údržba a péče
Zjistěte wattový v ýkon žárovky, kte-
rá má být vyměněna. ( S.622)

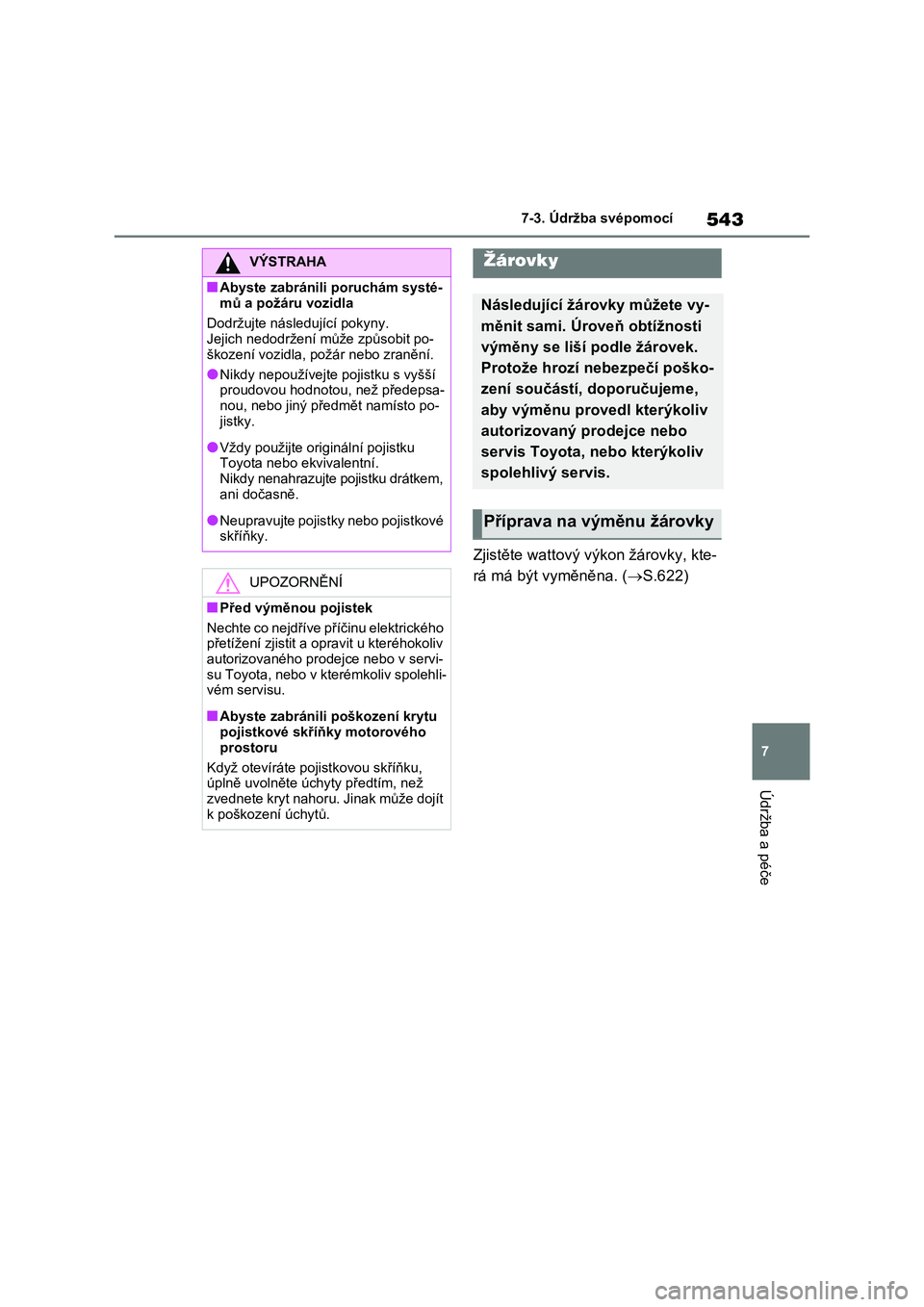

VÝSTRAHA
■Abyste zabránili poruchám systé-
mů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný př edmět namísto po-
jistky.
●Vždy použijte originální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani dočasně.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrického
přetížení zjistit a opravit u kteréhokoliv
autorizovaného prodejce nebo v servi- su Toyota, nebo v kterémkoliv spolehli-
vém servisu.
■Abyste zabránili poškození krytu pojistkové skříňky motorového
prostoru
Když otevíráte pojistkovou skříňku, úplně uvolněte úchyty předtím, než
zvednete kryt nahoru. Jinak může dojít
k poškození úchytů.
Žárovky
Následující žárovky můžete vy-
měnit sami. Úro veň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl kterýkoliv
autorizovaný prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Příprava na výměnu žárovky

5447-3. Údržba svépomocí

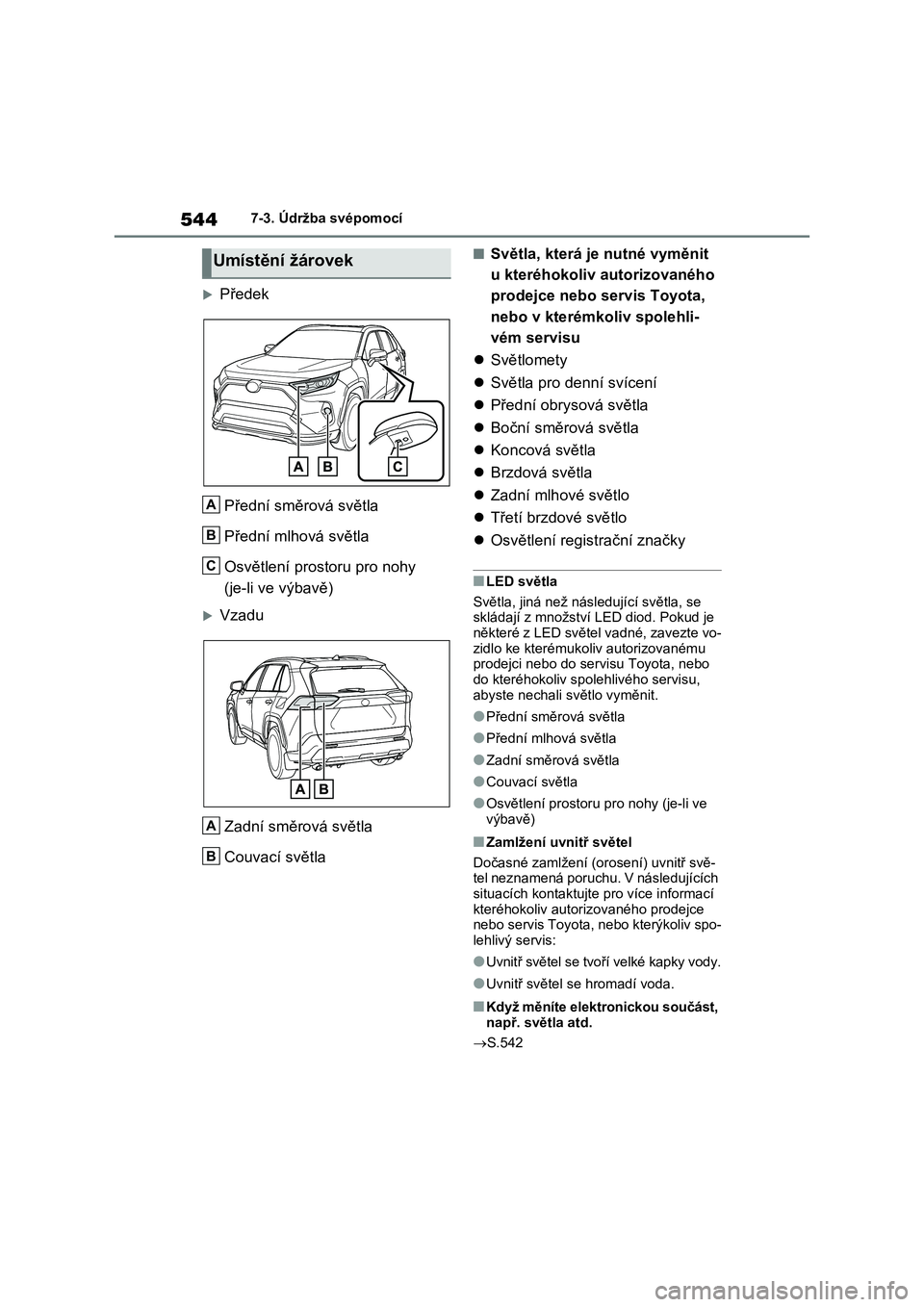

Předek
Přední směrová světla
Přední mlhová světla
Osvětlení pros toru pro nohy
(je-li ve výbavě)
Vzadu
Zadní směrová světla
Couvací světla
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety
 Světla pro denní svícení
 Přední obrysová světla
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Zadní mlhové světlo
 Třetí brzdové světlo
 Osvětlení registrační značky
■LED světla
Světla, jiná než násl edující světla, se skládají z množství LED diod. Pokud je
některé z LED světel vadné, zavezte vo-
zidlo ke kterémukoliv autorizovanému prodejci nebo do ser visu Toyota, nebo
do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
●Přední směrová světla
●Přední mlhová světla
●Zadní směrová světla
●Couvací světla
●Osvětlení prostoru pro nohy (je-li ve výbavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svě-
tel neznamená poruchu. V následujících situacích kontaktujte pro více informací
kteréhokoliv autor izovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis:
●Uvnitř světel se tvoř í velké kapky vody.
●Uvnitř světel se hromadí voda.
■Když měníte elektronickou součást,
např. světla atd.
 S.542
Umístění žárovek
A
B
C
A
B

545
7
7-3. Údržba svépomocí
Údržba a péče

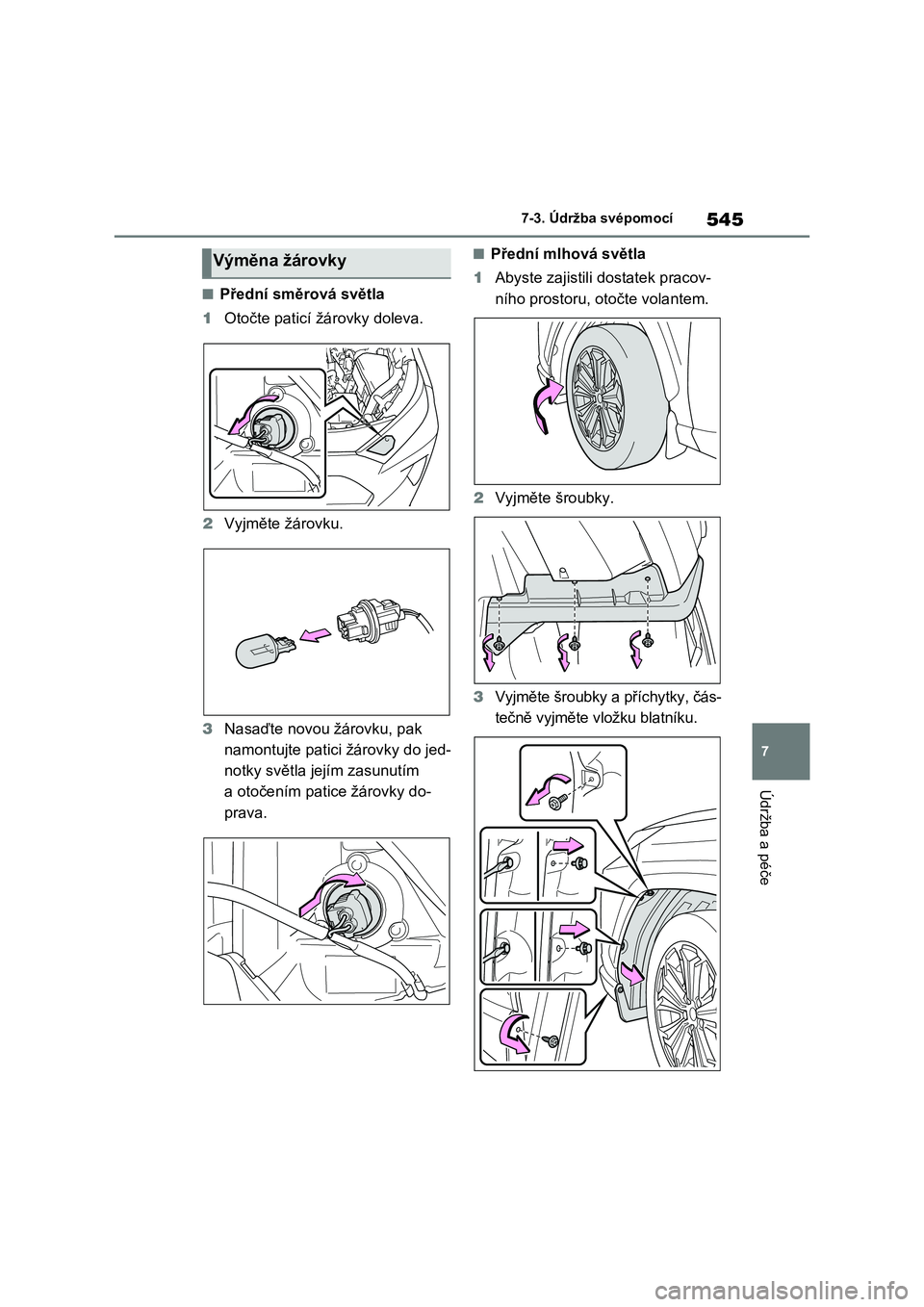

■Přední směrová světla
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Nasaďte novou žárovku, pak
namontujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
■Přední mlhová světla
1 Abyste zajistili dostatek pracov-
ního prostoru, otočte volantem.
2 Vyjměte šroubky.
3 Vyjměte šroubky a příchytky, čás-
tečně vyjměte vložku blatníku.
Výměna žárovky

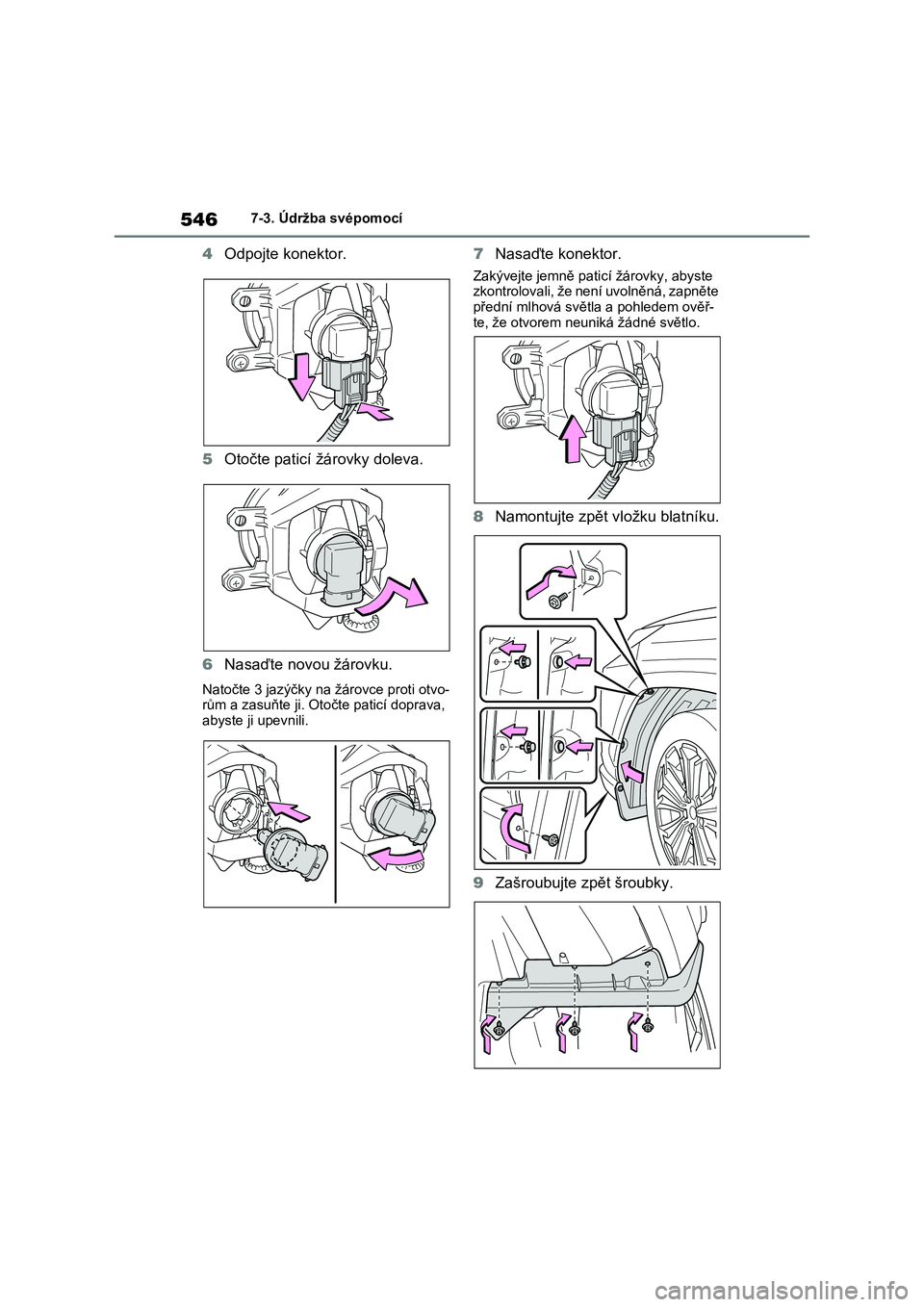

5467-3. Údržba svépomocí
4Odpojte konektor.
5 Otočte paticí žárovky doleva.
6 Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce proti otvo-
rům a zasuňte ji. Otočte paticí doprava,
abyste ji upevnili.
7 Nasaďte konektor.
Zakývejte jemně paticí žárovky, abyste zkontrolovali, že není uvolněná, zapněte
přední mlhová světl a a pohledem ověř-
te, že otvorem neuniká žádné světlo.
8 Namontujte zpět vložku blatníku.
9 Zašroubujte zpět šroubky.

547
7
7-3. Údržba svépomocí
Údržba a péče

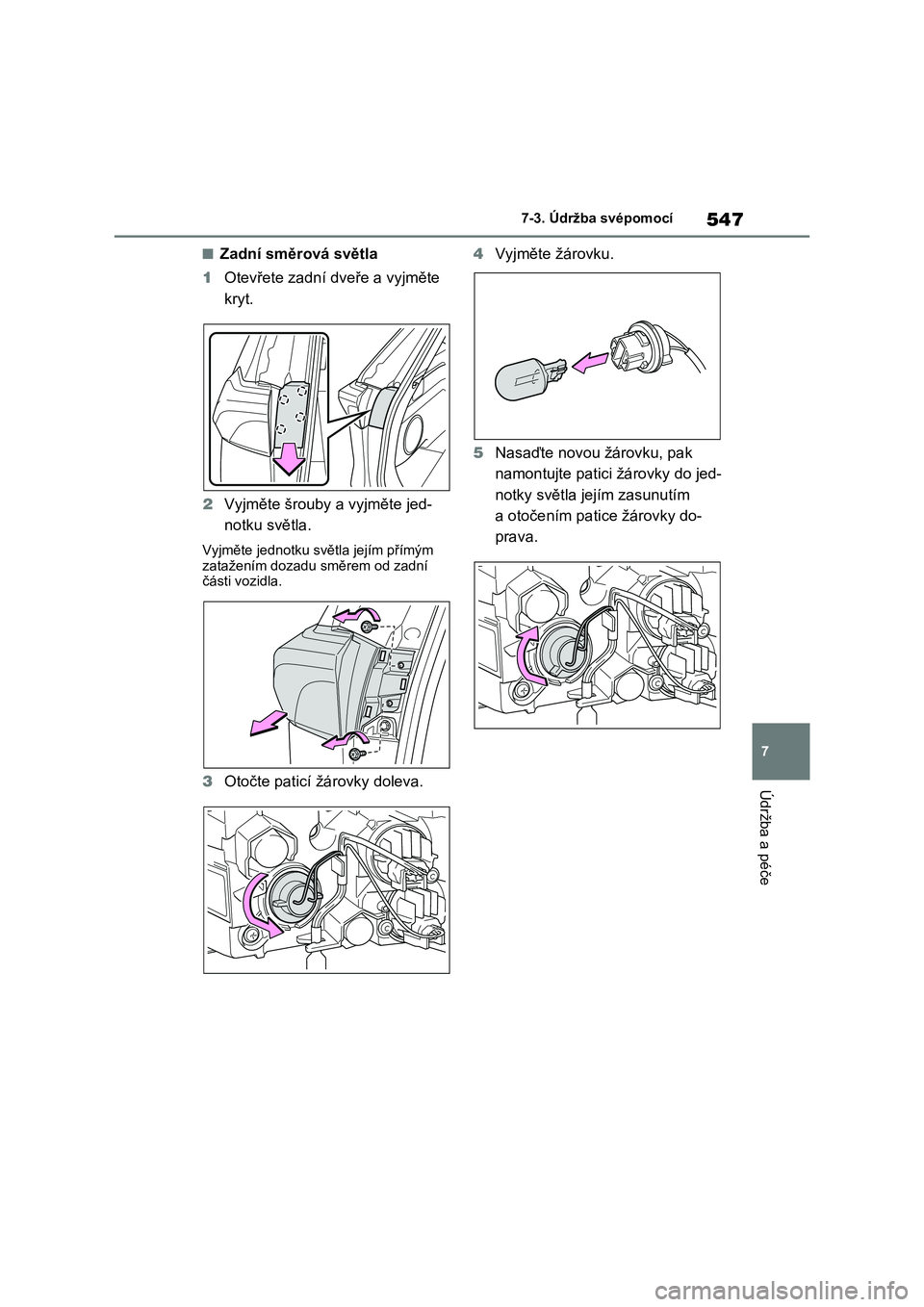

■Zadní směrová světla
1 Otevřete zadní dveře a vyjměte
kryt.
2 Vyjměte šrouby a vyjměte jed-
notku světla.
Vyjměte jednotku světla jejím přímým
zatažením dozadu směrem od zadní části vozidla.
3 Otočte paticí žárovky doleva.
4 Vyjměte žárovku.
5 Nasaďte novou žárovku, pak
namontujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.

5487-3. Údržba svépomocí

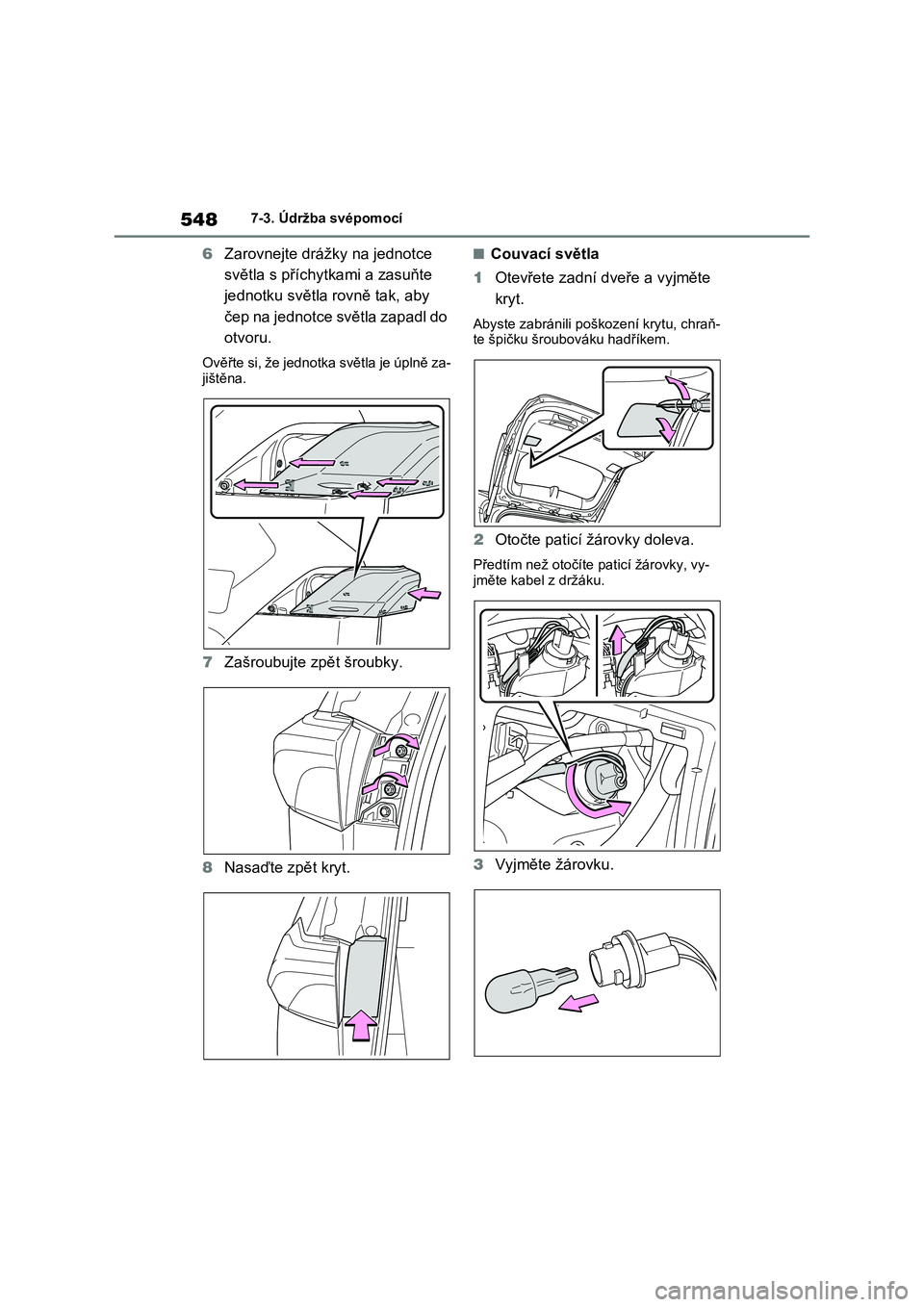

6Zarovnejte drážky na jednotce
světla s příchytkami a zasuňte
jednotku světla rovně tak, aby
čep na jednotce světla zapadl do
otvoru.
Ověřte si, že jednotka světla je úplně za-
jištěna.
7 Zašroubujte zpět šroubky.
8 Nasaďte zpět kryt.
■Couvací světla
1 Otevřete zadní dveře a vyjměte
kryt.
Abyste zabránili poškození krytu, chraň-
te špičku šroubováku hadříkem.
2 Otočte paticí žárovky doleva.
Předtím než otočíte paticí žárovky, vy-
jměte kabel z držáku.
3 Vyjměte žárovku.
