TOYOTA RAV4 PHEV 2021 Omistajan Käsikirja (in Finnish)

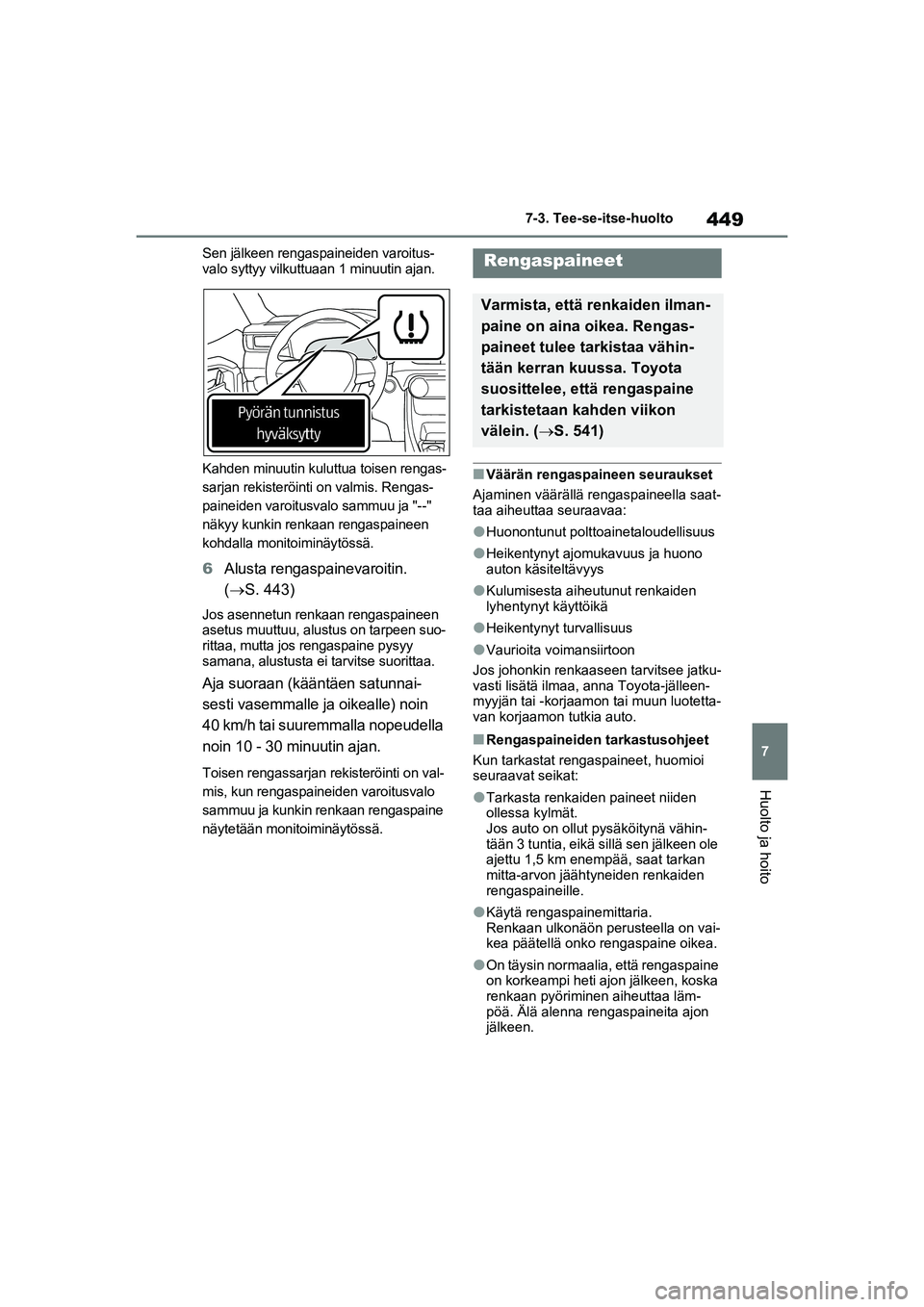

449
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Sen jälkeen rengaspaineiden varoitus-
valo syttyy vilkuttuaan 1 minuutin ajan.
Kahden minuutin kuluttua toisen rengas-
sarjan rekisteröinti on valmis. Rengas-
paineiden varoitusvalo sammuu ja "--"
näkyy kunkin renkaan rengaspaineen
kohdalla monitoiminäytössä.
6
Alusta rengaspainevaroitin.
( S. 443)
Jos asennetun renkaan rengaspaineen
asetus muuttuu, alustus on tarpeen suo-
rittaa, mutta jos rengaspaine pysyy
samana, alustusta ei tarvitse suorittaa.
Aja suoraan (kääntäen satunnai-
sesti vasemmalle ja oikealle) noin
40 km/h tai suuremmalla nopeudella
noin 10 - 30 minuutin ajan.
Toisen rengassarjan rekisteröinti on val-
mis, kun rengaspaineiden varoitusvalo
sammuu ja kunkin renkaan rengaspaine
näytetään monitoiminäytössä.
nVäärän rengaspaineen seuraukset
Ajaminen väärällä rengaspaineella saat-
taa aiheuttaa seuraavaa:
lHuonontunut polttoainetaloudellisuus
lHeikentynyt ajomukavuus ja huono
auton käsiteltävyys
lKulumisesta aiheutunut renkaiden
lyhentynyt käyttöikä
lHeikentynyt turvallisuus
lVaurioita voimansiirtoon
Jos johonkin renkaaseen tarvitsee jatku-
vasti lisätä ilmaa, anna Toyota-jälleen-
myyjän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto.
nRengaspaineiden tarkastusohjeet
Kun tarkastat rengaspaineet, huomioi
seuraavat seikat:
lTarkasta renkaiden paineet niiden
ollessa kylmät.
Jos auto on ollut pysäköitynä vähin-
tään 3 tuntia, eikä sillä sen jälkeen ole
ajettu 1,5 km enempää, saat tarkan
mitta-arvon jäähtyneiden renkaiden
rengaspaineille.
lKäytä rengaspainemittaria.
Renkaan ulkonäön perusteella on vai-
kea päätellä onko rengaspaine oikea.
lOn täysin normaalia, että rengaspaine
on korkeampi heti ajon jälkeen, koska
renkaan pyöriminen aiheuttaa läm-
pöä. Älä alenna rengaspaineita ajon
jälkeen.
Rengaspaineet
Varmista, että renkaiden ilman-
paine on aina oikea. Rengas-
paineet tulee tarkistaa vähin-
tään kerran kuussa. Toyota
suosittelee, että rengaspaine
tarkistetaan kahden viikon
välein. ( S. 541)
OM42E06FI.book Page 449 Wedne sday, February 10, 2021 3:22 PM

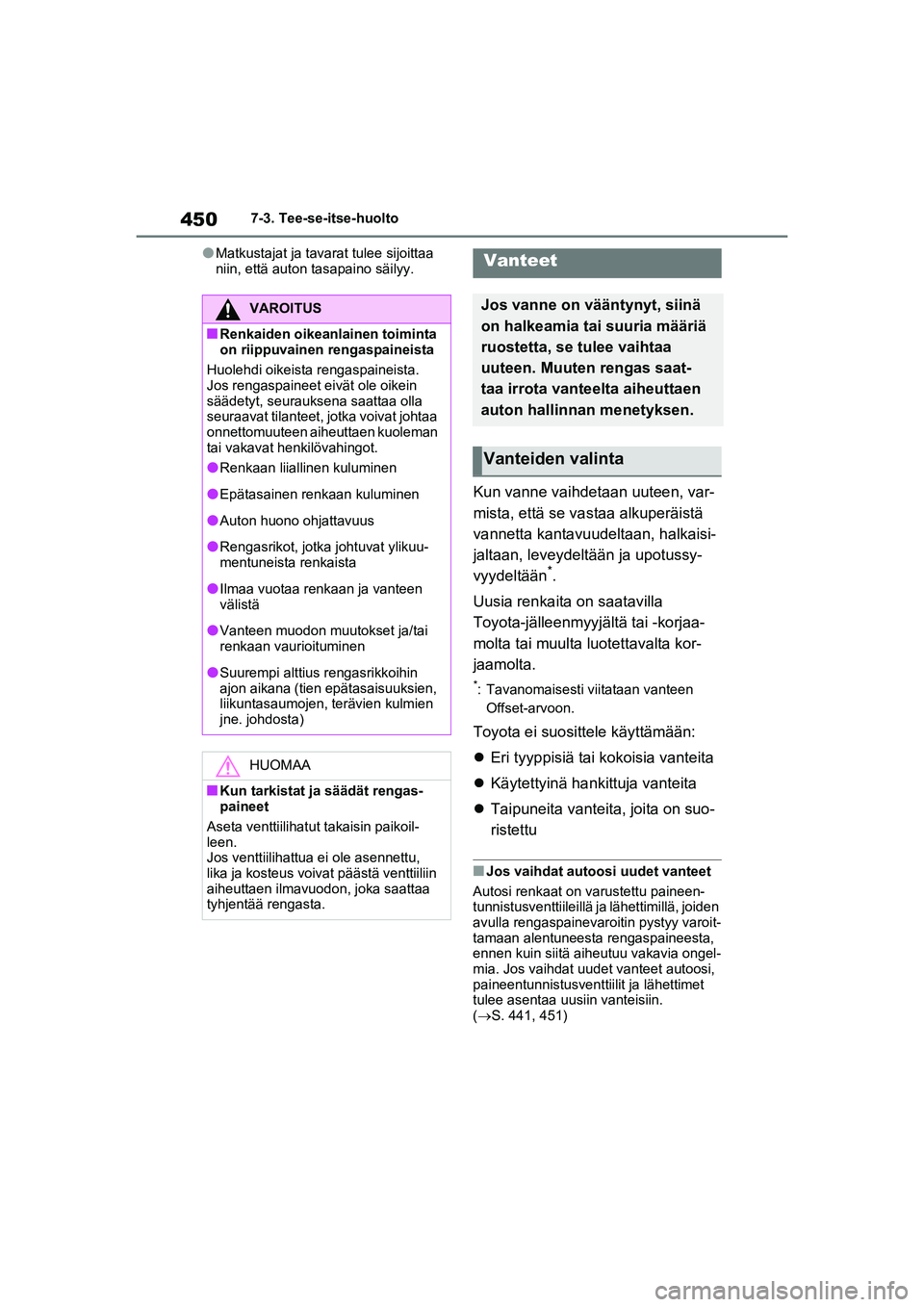

4507-3. Tee-se-itse-huolto
lMatkustajat ja tavarat tulee sijoittaa
niin, että auton tasapaino säilyy.
Kun vanne vaihdetaan uuteen, var-
mista, että se va staa alkuperäistä
vannetta kantavuudeltaan, halkaisi-
jaltaan, leveydeltään ja upotussy-
vyydeltään
*.
Uusia renkaita on saatavilla
Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta luotettavalta kor-
jaamolta.
*: Tavanomaisesti viitataan vanteen Offset-arvoon.
Toyota ei suosittele käyttämään:
 Eri tyyppisiä tai kokoisia vanteita
 Käytettyinä hankittuja vanteita
 Taipuneita vanteita, joita on suo-
ristettu
nJos vaihdat autoosi uudet vanteet
Autosi renkaat on varustettu paineen-
tunnistusventtiileillä ja lähettimillä, joiden
avulla rengaspainevaroitin pystyy varoit-
tamaan alentuneesta rengaspaineesta,
ennen kuin siitä aiheutuu vakavia ongel-
mia. Jos vaihdat uudet vanteet autoosi,
paineentunnistusventtiilit ja lähettimet
tulee asentaa uusiin vanteisiin.
(S. 441, 451)
VAROITUS
nRenkaiden oikeanlainen toiminta
on riippuvainen rengaspaineista
Huolehdi oikeista rengaspaineista.
Jos rengaspaineet eivät ole oikein
säädetyt, seurauksena saattaa olla
seuraavat tilanteet, jotka voivat johtaa
onnettomuuteen aiheuttaen kuoleman
tai vakavat henkilövahingot.
lRenkaan liiallinen kuluminen
lEpätasainen renkaan kuluminen
lAuton huono ohjattavuus
lRengasrikot, jotka johtuvat ylikuu-
mentuneista renkaista
lIlmaa vuotaa renkaan ja vanteen
välistä
lVanteen muodon muutokset ja/tai
renkaan vaurioituminen
lSuurempi alttius rengasrikkoihin
ajon aikana (tien epätasaisuuksien,
liikuntasaumojen, terävien kulmien
jne. johdosta)
HUOMAA
nKun tarkistat ja säädät rengas-
paineet
Aseta venttiilihatut takaisin paikoil-
leen.
Jos venttiilihattua ei ole asennettu,
lika ja kosteus voivat päästä venttiiliin
aiheuttaen ilmavuodon, joka saattaa
tyhjentää rengasta.
Vanteet
Jos vanne on vääntynyt, siinä
on halkeamia tai suuria määriä
ruostetta, se tulee vaihtaa
uuteen. Muuten rengas saat-
taa irrota vanteelta aiheuttaen
auton hallinnan menetyksen.
Vanteiden valinta
OM42E06FI.book Page 450 Wedne sday, February 10, 2021 3:22 PM

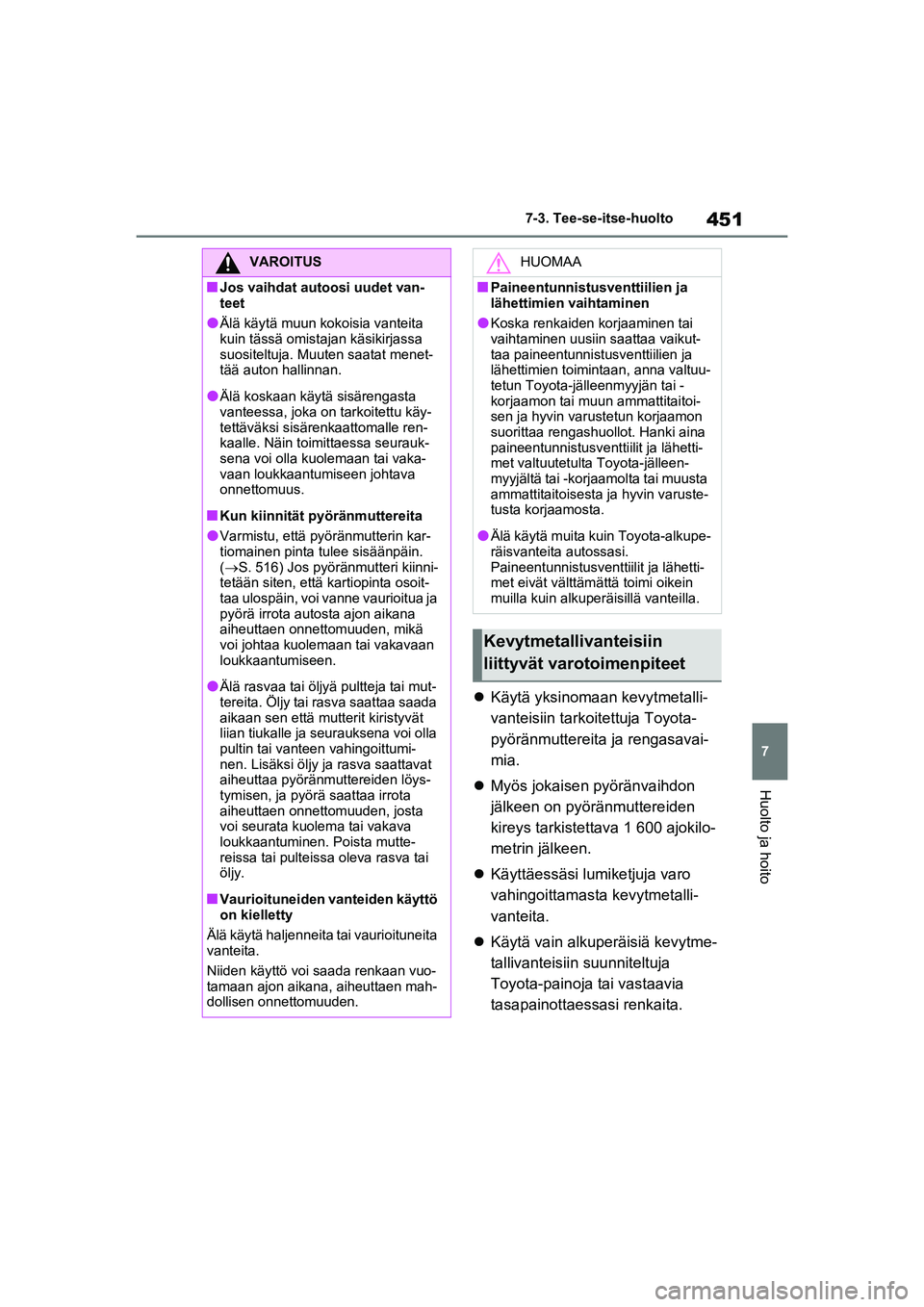

451
7
7-3. Tee-se-itse-huolto
Huolto ja hoito

Käytä yksinomaan kevytmetalli-
vanteisiin tarkoitettuja Toyota-
pyöränmuttereita ja rengasavai-
mia.
 Myös jokaisen pyöränvaihdon
jälkeen on pyöränmuttereiden
kireys tarkistettava 1 600 ajokilo-
metrin jälkeen.
 Käyttäessäsi lumiketjuja varo
vahingoittamasta kevytmetalli-
vanteita.
 Käytä vain alkuperäisiä kevytme-
tallivanteisiin suunniteltuja
Toyota-painoja tai vastaavia
tasapainottaessasi renkaita.
VAROITUS
nJos vaihdat autoosi uudet van-
teet
lÄlä käytä muun kokoisia vanteita
kuin tässä omista jan käsikirjassa
suositeltuja. Muuten saatat menet-
tää auton hallinnan.
lÄlä koskaan käytä sisärengasta
vanteessa, joka on tarkoitettu käy-
tettäväksi sisärenk aattomalle ren-
kaalle. Näin toimittaessa seurauk-
sena voi olla kuolemaan tai vaka-
vaan loukkaantumiseen johtava
onnettomuus.
nKun kiinnität pyöränmuttereita
lVarmistu, että pyöränmutterin kar-
tiomainen pinta tulee sisäänpäin.
(S. 516) Jos pyöränmutteri kiinni-
tetään siten, että kartiopinta osoit-
taa ulospäin, voi vanne vaurioitua ja
pyörä irrota autosta ajon aikana
aiheuttaen onnettomuuden, mikä
voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
lÄlä rasvaa tai öljyä pultteja tai mut-
tereita. Öljy tai rasva saattaa saada
aikaan sen että mutterit kiristyvät
liian tiukalle ja seurauksena voi olla
pultin tai vanteen vahingoittumi-
nen. Lisäksi öljy ja rasva saattavat
aiheuttaa pyöränmuttereiden löys-
tymisen, ja pyörä saattaa irrota
aiheuttaen onnettomuuden, josta
voi seurata kuolema tai vakava
loukkaantuminen. Poista mutte-
reissa tai pulteissa oleva rasva tai
öljy.
nVaurioituneiden vanteiden käyttö
on kielletty
Älä käytä haljenneita tai vaurioituneita
vanteita.
Niiden käyttö voi saada renkaan vuo-
tamaan ajon aikana, aiheuttaen mah-
dollisen onnettomuuden.
HUOMAA
nPaineentunnistusventtiilien ja
lähettimien vaihtaminen
lKoska renkaiden korjaaminen tai
vaihtaminen uusiin saattaa vaikut-
taa paineentunnistusventtiilien ja
lähettimien toimintaan, anna valtuu-
tetun Toyota-jälleenmyyjän tai -
korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon
suorittaa rengashuollot. Hanki aina
paineentunnistusventtiilit ja lähetti-
met valtuutetulta Toyota-jälleen-
myyjältä tai -korjaamolta tai muusta
ammattitaitoisesta ja hyvin varuste-
tusta korjaamosta.
lÄlä käytä muita ku in Toyota-alkupe-
räisvanteita autossasi.
Paineentunnistusventtiilit ja lähetti-
met eivät välttämä ttä toimi oikein
muilla kuin alkuperäisillä vanteilla.
Kevytmetallivanteisiin
liittyvät varotoimenpiteet
OM42E06FI.book Page 451 Wedne sday, February 10, 2021 3:22 PM

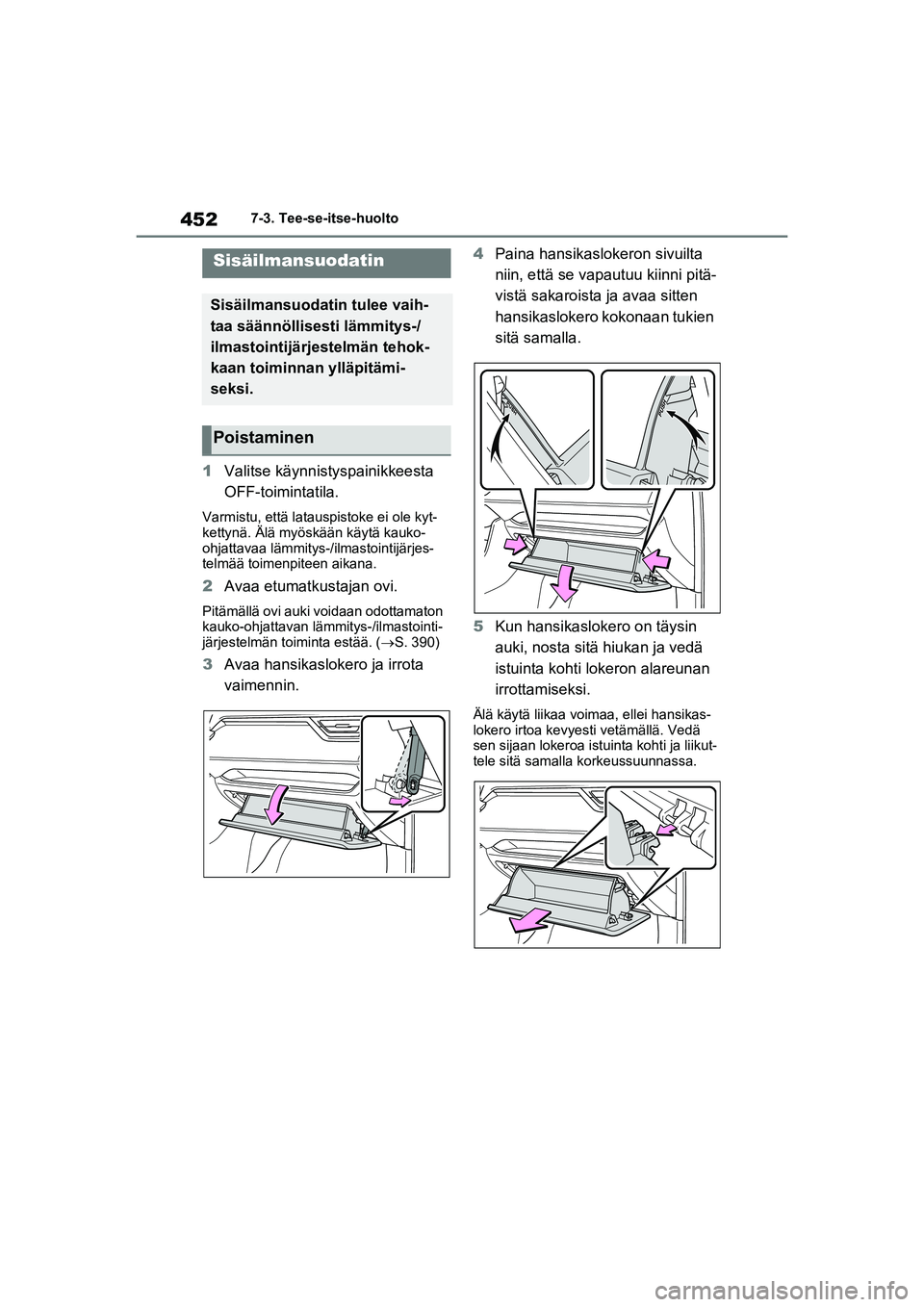

4527-3. Tee-se-itse-huolto
1Valitse käynnistyspainikkeesta
OFF-toimintatila.
Varmistu, että latauspistoke ei ole kyt-
kettynä. Älä myöskään käytä kauko-
ohjattavaa lämmitys-/ilmastointijärjes-
telmää toimenpiteen aikana.
2Avaa etumatkustajan ovi.
Pitämällä ovi auki voidaan odottamaton
kauko-ohjattavan lämmitys-/ilmastointi-
järjestelmän toim inta estää. (S. 390)
3Avaa hansikasloke ro ja irrota
vaimennin. 4
Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni pitä-
vistä sakaroista ja avaa sitten
hansikaslokero kokonaan tukien
sitä samalla.
5 Kun hansikaslokero on täysin
auki, nosta sitä hiukan ja vedä
istuinta kohti lokeron alareunan
irrottamiseksi.
Älä käytä liikaa voimaa, ellei hansikas-
lokero irtoa kevyesti vetämällä. Vedä
sen sijaan lokeroa istuinta kohti ja liikut-
tele sitä samalla korkeussuunnassa.
Sisäilmansuodatin
Sisäilmansuodatin tulee vaih-
taa säännöllisesti lämmitys-/
ilmastointijärjestelmän tehok-
kaan toiminnan ylläpitämi-
seksi.
Poistaminen
OM42E06FI.book Page 452 Wedne sday, February 10, 2021 3:22 PM

453
7
7-3. Tee-se-itse-huolto
Huolto ja hoito

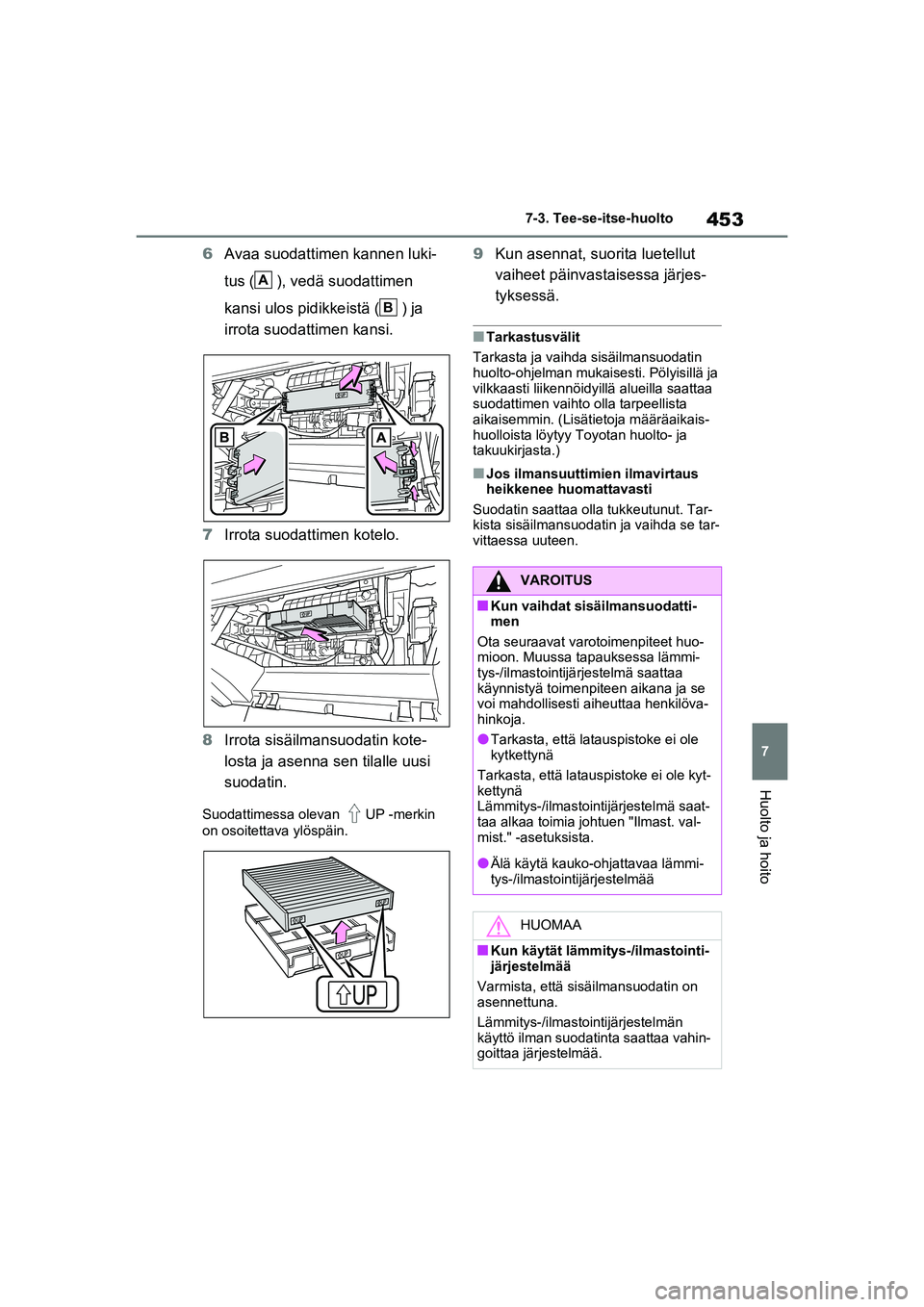

6
Avaa suodattimen kannen luki-
tus ( ), vedä suodattimen
kansi ulos pidikkeistä ( ) ja
irrota suodattimen kansi.
7 Irrota suodattimen kotelo.
8 Irrota sisäilman suodatin kote-
losta ja asenna sen tilalle uusi
suodatin.
Suodattimessa olevan UP -merkin
on osoitettava ylöspäin.
9 Kun asennat, suorita luetellut
vaiheet päinvast aisessa järjes-
tyksessä.
nTarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin
huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa
suodattimen vaihto olla tarpeellista
aikaisemmin. (Lisätietoja määräaikais-
huolloista löytyy Toyotan huolto- ja
takuukirjasta.)
nJos ilmansuuttimien ilmavirtaus
heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tar-
kista sisäilmansuodatin ja vaihda se tar-
vittaessa uuteen.
A
B
VAROITUS
nKun vaihdat sisäilmansuodatti-
men
Ota seuraavat varotoimenpiteet huo-
mioon. Muussa tapauksessa lämmi-
tys-/ilmastointijä rjestelmä saattaa
käynnistyä toimenpiteen aikana ja se
voi mahdollisesti aiheuttaa henkilöva-
hinkoja.
lTarkasta, että latauspistoke ei ole
kytkettynä
Tarkasta, että latauspistoke ei ole kyt-
kettynä
Lämmitys-/ilmastointijärjestelmä saat-
taa alkaa toimia johtuen "Ilmast. val-
mist." -asetuksista.
lÄlä käytä kauko-ohjattavaa lämmi-
tys-/ilmastointijärjestelmää
HUOMAA
nKun käytät lämmitys-/ilmastointi-
järjestelmää
Varmista, että sisäilmansuodatin on
asennettuna.
Lämmitys-/ilmastointijärjestelmän
käyttö ilman suodatinta saattaa vahin-
goittaa järjestelmää.
OM42E06FI.book Page 453 Wedne sday, February 10, 2021 3:22 PM

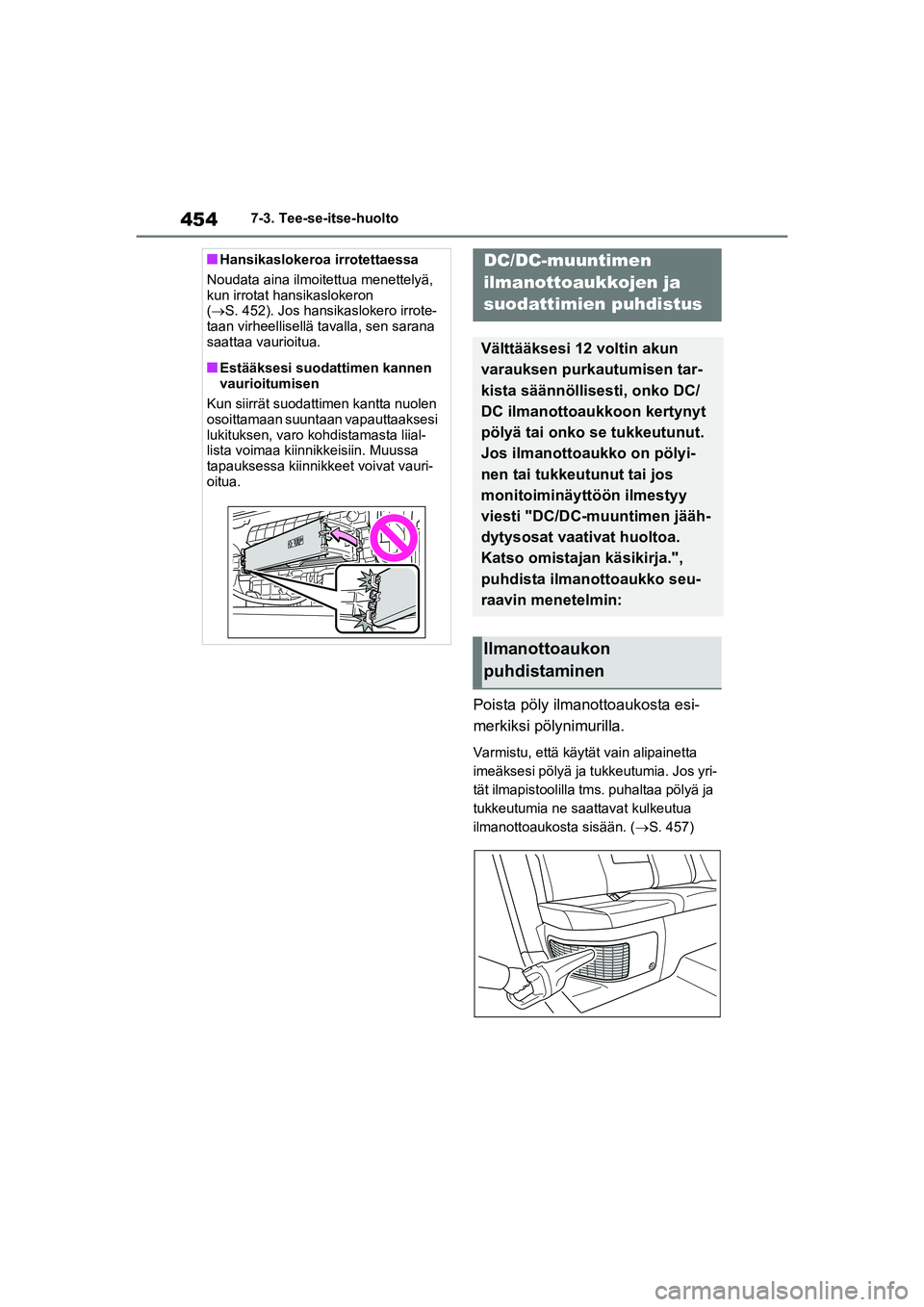

4547-3. Tee-se-itse-huolto
Poista pöly ilmanottoaukosta esi-
merkiksi pölynimurilla.
Varmistu, että käytät vain alipainetta
imeäksesi pölyä ja tukkeutumia. Jos yri-
tät ilmapistoolilla tms. puhaltaa pölyä ja
tukkeutumia ne saattavat kulkeutua
ilmanottoaukosta sisään. (S. 457)
nHansikaslokeroa irrotettaessa
Noudata aina ilmoitettua menettelyä,
kun irrotat hansikaslokeron
( S. 452). Jos hansikaslokero irrote-
taan virheellisellä tavalla, sen sarana
saattaa vaurioitua.
nEstääksesi suodattimen kannen
vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo k ohdistamasta liial-
lista voimaa kiinnikkeisiin. Muussa
tapauksessa kiinnikk eet voivat vauri-
oitua.
DC/DC-muuntimen
ilmanottoaukkojen ja
suodattimien puhdistus
Välttääksesi 12 voltin akun
varauksen purkautumisen tar-
kista säännöllisesti, onko DC/
DC ilmanottoaukkoon kertynyt
pölyä tai onko se tukkeutunut.
Jos ilmanottoaukko on pölyi-
nen tai tukkeutunut tai jos
monitoiminäyttöön ilmestyy
viesti "DC/DC-muuntimen jääh-
dytysosat vaativat huoltoa.
Katso omistajan käsikirja.",
puhdista ilmanottoaukko seu-
raavin menetelmin:
Ilmanottoaukon
puhdistaminen
OM42E06FI.book Page 454 Wedne sday, February 10, 2021 3:22 PM

455
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Jos pölyä ja tukkeutumia ei saada
täysin poistettua ilmanottoaukon
suojuksen ollessa asennettuna pai-
koilleen, poista suojus ja puhdista
suodatin.
1
Valitse käynnistyspainikkeesta
OFF-toimintatila.
2 Irrota kiinnike ristipääruuvitaltan
avulla.
3 Poista ilmanottoaukon suojus.
Vedä suojuksesta kuvan mukaisesti
irrottamalla 8 kiinnikettä, aloittaen
oikean yläkulman kiinnikkeestä. Irrota
suojus vetämällä sitä auton keulan
suuntaan.
4Poista ilmanottoaukon suodatin.
Vapauta 4 kiinnikettä suodattimesta.
Vapauta kiinnikkeet järjestyksessä
ja poistaaksesi suodattimen suo-
juksesta.
5Poista pöly ja tukkeutumat suo-
dattimesta esimerkiksi pölyni-
murilla.
Poista myös ilmanottoaukon kannen
sisäpuolelle kertynyt pöly ja tukkeutu-
mat.
6 Aseta suodatin takaisin paikoil-
leen suojukseen.
Jos pölyä ja tukkeutumia ei
saada täysin poistettua
A
B
OM42E06FI.book Page 455 Wedne sday, February 10, 2021 3:22 PM

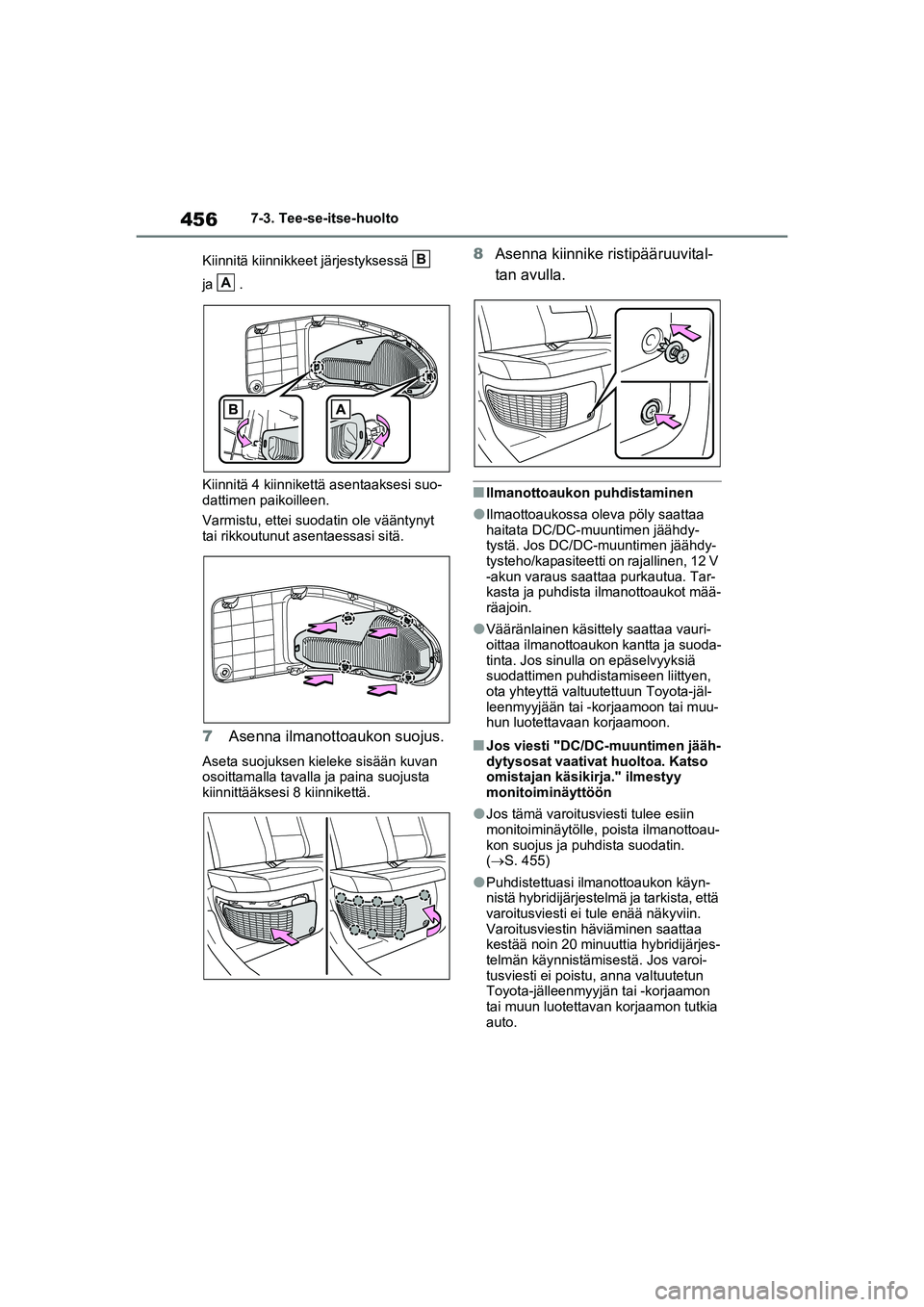

4567-3. Tee-se-itse-huolto
Kiinnitä kiinnikkeet järjestyksessä
ja .
Kiinnitä 4 kiinnikettä asentaaksesi suo-
dattimen paikoilleen.
Varmistu, ettei suodatin ole vääntynyt
tai rikkoutunut asentaessasi sitä.
7 Asenna ilmanottoaukon suojus.
Aseta suojuksen kieleke sisään kuvan
osoittamalla tavalla ja paina suojusta
kiinnittääksesi 8 kiinnikettä.
8Asenna kiinnike ristipääruuvital-
tan avulla.
nIlmanottoaukon puhdistaminen
lIlmaottoaukossa oleva pöly saattaa
haitata DC/DC-muuntimen jäähdy-
tystä. Jos DC/DC-muuntimen jäähdy-
tysteho/kapasiteetti on rajallinen, 12 V
-akun varaus saattaa purkautua. Tar-
kasta ja puhdista ilmanottoaukot mää-
räajoin.
lVääränlainen käsittely saattaa vauri-
oittaa ilmanottoaukon kantta ja suoda-
tinta. Jos sinulla on epäselvyyksiä
suodattimen puhdistamiseen liittyen,
ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
nJos viesti "DC/DC-muuntimen jääh-
dytysosat vaativat huoltoa. Katso
omistajan käsikirja." ilmestyy
monitoiminäyttöön
lJos tämä varoitusvi esti tulee esiin
monitoiminäytölle, poista ilmanottoau-
kon suojus ja puhdista suodatin.
(S. 455)
lPuhdistettuasi ilmanottoaukon käyn-
nistä hybridijärjestelmä ja tarkista, että
varoitusviesti ei tule enää näkyviin.
Varoitusviestin häviäminen saattaa
kestää noin 20 minuuttia hybridijärjes-
telmän käynnistämisestä. Jos varoi-
tusviesti ei poistu, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia
auto.
B
A
OM42E06FI.book Page 456 Wedne sday, February 10, 2021 3:22 PM

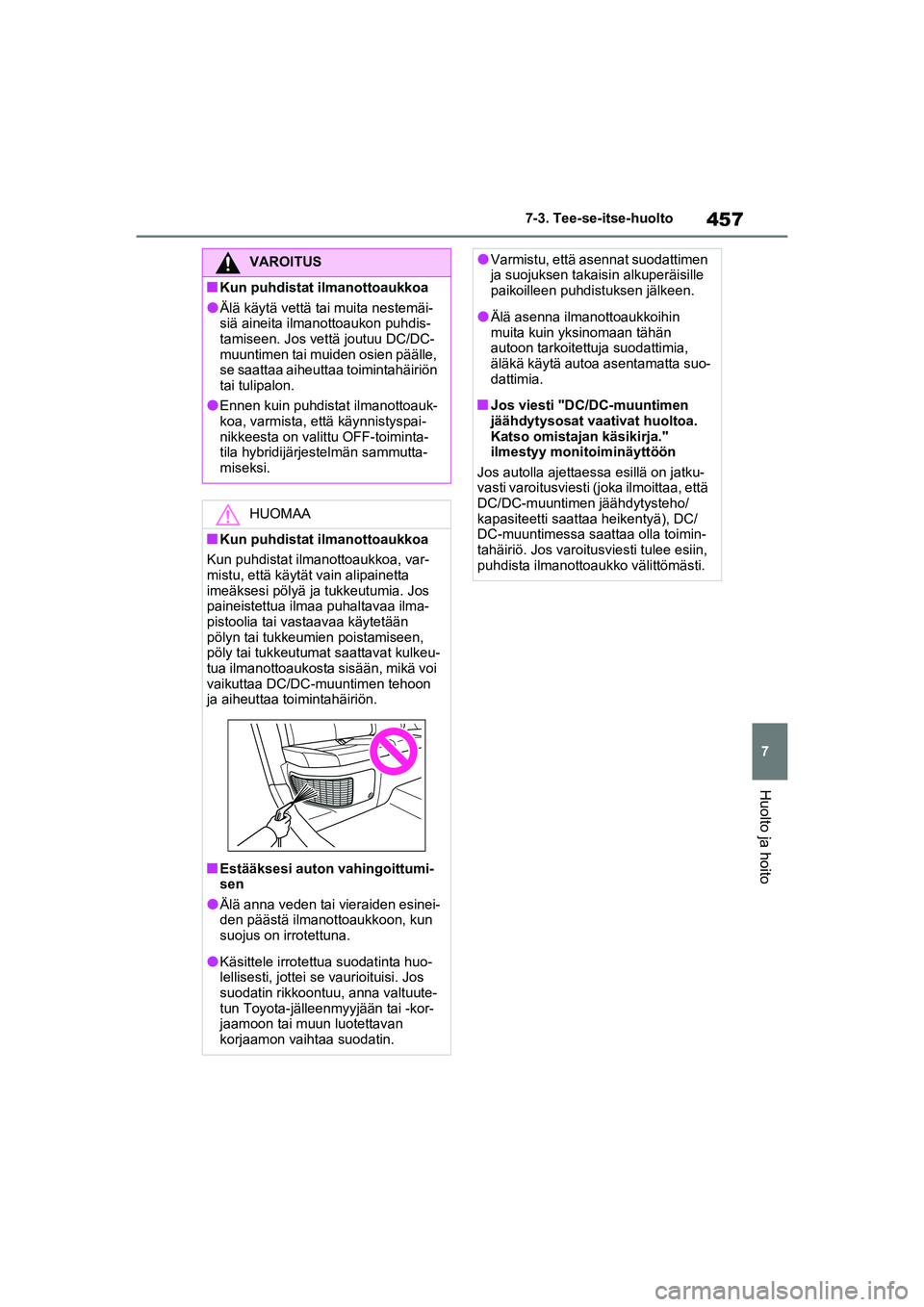

457
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
VAROITUS
nKun puhdistat
ilmanottoaukkoa
lÄlä käytä vettä tai muita nestemäi-
siä aineita ilmanottoaukon puhdis-
tamiseen. Jos vettä joutuu DC/DC-
muuntimen tai muiden osien päälle,
se saattaa aiheuttaa toimintahäiriön
tai tulipalon.
lEnnen kuin puhdistat ilmanottoauk-
koa, varmista, et tä käynnistyspai-
nikkeesta on valittu OFF-toiminta-
tila hybridijärjestelmän sammutta-
miseksi.
HUOMAA
nKun puhdistat ilmanottoaukkoa
Kun puhdistat ilmanottoaukkoa, var-
mistu, että käytät vain alipainetta
imeäksesi pölyä ja tukkeutumia. Jos
paineistettua ilmaa puhaltavaa ilma-
pistoolia tai vastaavaa käytetään
pölyn tai tukkeumien poistamiseen,
pöly tai tukkeutumat saattavat kulkeu-
tua ilmanottoaukosta sisään, mikä voi
vaikuttaa DC/DC-muuntimen tehoon
ja aiheuttaa toimintahäiriön.
nEstääksesi auton vahingoittumi-
sen
lÄlä anna veden tai vieraiden esinei-
den päästä ilmanottoaukkoon, kun
suojus on irrotettuna.
lKäsittele irrotettua suodatinta huo-
lellisesti, jottei se vaurioituisi. Jos
suodatin rikkoontuu, anna valtuute-
tun Toyota-jälleen myyjään tai -kor-
jaamoon tai muun luotettavan
korjaamon vaihtaa suodatin.
lVarmistu, että asennat suodattimen
ja suojuksen takais in alkuperäisille
paikoilleen puhdistuksen jälkeen.
lÄlä asenna ilmanottoaukkoihin
muita kuin yksinomaan tähän
autoon tarkoitettuja suodattimia,
äläkä käytä autoa asentamatta suo-
dattimia.
nJos viesti "DC/DC-muuntimen
jäähdytysosat vaativat huoltoa.
Katso omistajan käsikirja."
ilmestyy monitoiminäyttöön
Jos autolla ajettaessa esillä on jatku-
vasti varoitusviesti (joka ilmoittaa, että
DC/DC-muuntimen jäähdytysteho/
kapasiteetti saattaa heikentyä), DC/
DC-muuntimessa saattaa olla toimin-
tahäiriö. Jos varoitu sviesti tulee esiin,
puhdista ilmanottoaukko välittömästi.
OM42E06FI.book Page 457 Wedne sday, February 10, 2021 3:22 PM

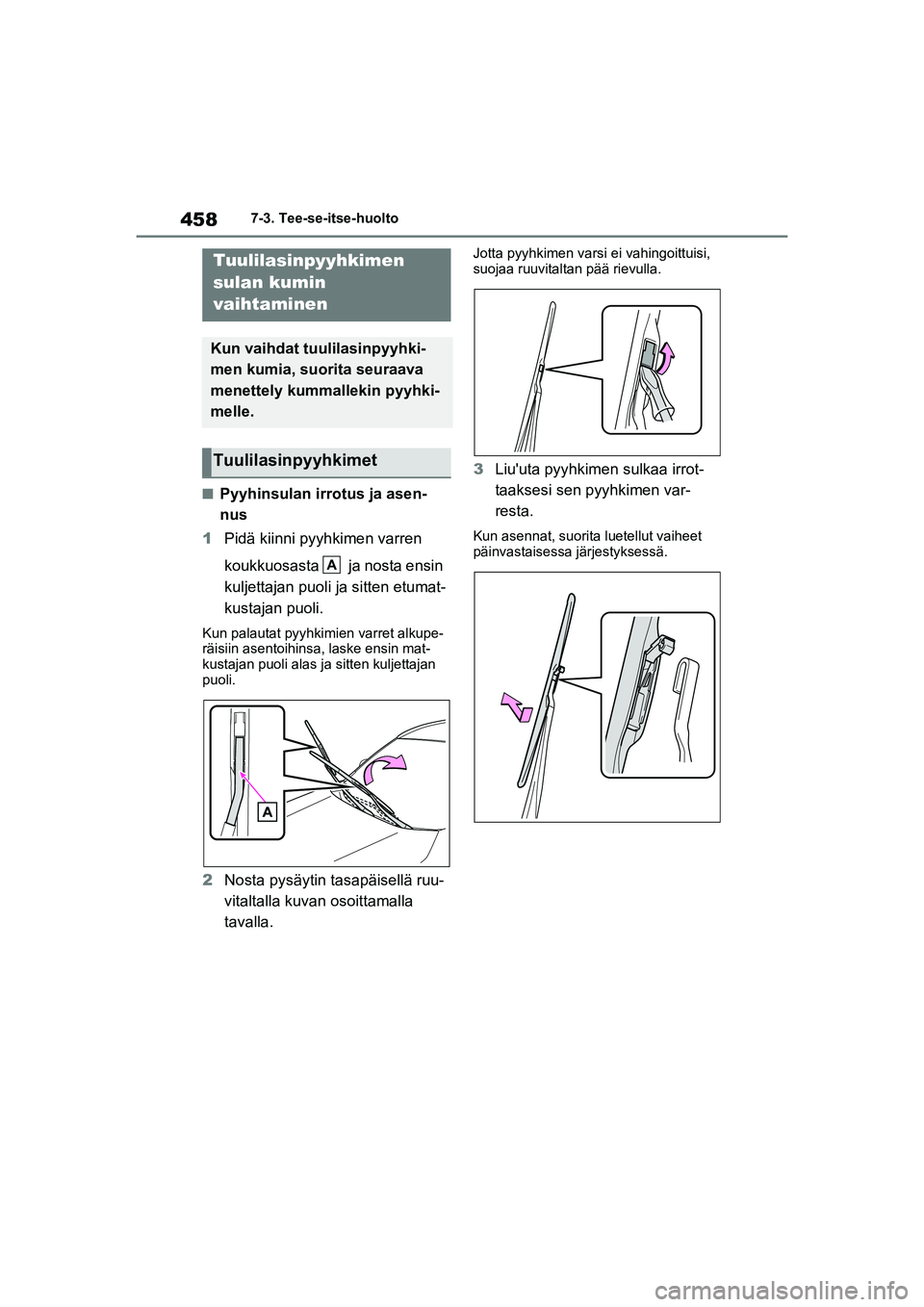

4587-3. Tee-se-itse-huolto
nPyyhinsulan irrotus ja asen-
nus
1 Pidä kiinni pyyhkimen varren
koukkuosasta ja nosta ensin
kuljettajan puoli ja sitten etumat-
kustajan puoli.
Kun palautat pyyhkimien varret alkupe-
räisiin asentoihinsa, laske ensin mat-
kustajan puoli alas ja sitten kuljettajan
puoli.
2Nosta pysäytin tasapäisellä ruu-
vitaltalla kuvan osoittamalla
tavalla.
Jotta pyyhkimen varsi ei vahingoittuisi,
suojaa ruuvitaltan pää rievulla.
3Liu'uta pyyhkimen sulkaa irrot-
taaksesi sen pyyhkimen var-
resta.
Kun asennat, suorita luetellut vaiheet
päinvastaisessa järjestyksessä.
Tuulilasinpyyhkimen
sulan kumin
vaihtaminen
Kun vaihdat tuulilasinpyyhki-
men kumia, suorita seuraava
menettely kummallekin pyyhki-
melle.
Tuulilasinpyyhkimet
A
OM42E06FI.book Page 458 Wedne sday, February 10, 2021 3:22 PM
