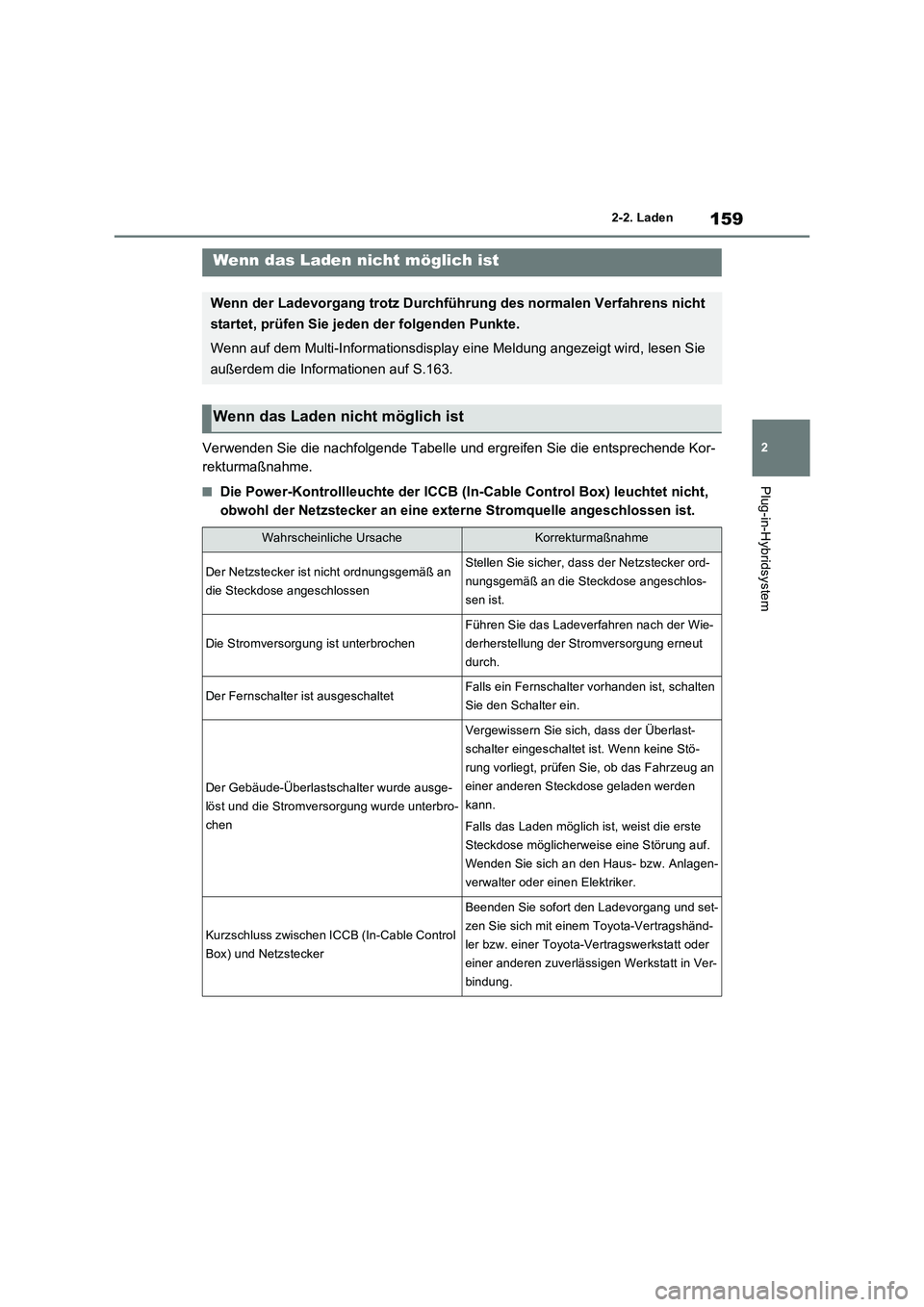

159
2 2-2. Laden
Plug-in-Hybridsystem
Verwenden Sie die nachfolgende Tabelle und ergreifen Sie die entsprechende Kor-
rekturmaßnahme.
QDie Power-Kontrollleuchte der ICCB (In-Cable Control Box) leuchtet nicht,
obwohl der Netzstecker an eine externe Stromquelle angeschlossen ist.
Wenn das Laden nicht möglich ist
Wenn der Ladevorgang trotz Durchführung des normalen Verfahrens nicht
startet, prüfen Sie jeden der folgenden Punkte.
Wenn auf dem Multi-Informationsdisplay eine Meldung angezeigt wird, lesen Sie
außerdem die Informationen auf S.163.
Wenn das Laden nicht möglich ist
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Netzstecker ist nicht ordnungsgemäß an
die Steckdose angeschlossenStellen Sie sicher, dass der Netzstecker ord-
nungsgemäß an die Steckdose angeschlos-
sen ist.
Die Stromversorgung ist unterbrochen
Führen Sie das Ladeverfahren nach der Wie-
derherstellung der Stromversorgung erneut
durch.
Der Fernschalter ist ausgeschaltetFalls ein Fernschalter vorhanden ist, schalten
Sie den Schalter ein.
Der Gebäude-Überlastschalter wurde ausge-
löst und die Stromversorgung wurde unterbro-
chen
Vergewissern Sie sich, dass der Überlast-
schalter eingeschaltet ist. Wenn keine Stö-
rung vorliegt, prüfen Sie, ob das Fahrzeug an
einer anderen Steckdose geladen werden
kann.
Falls das Laden möglich ist, weist die erste
Steckdose möglicherweise eine Störung auf.
Wenden Sie sich an den Haus- bzw. Anlagen-
verwalter oder einen Elektriker.
Kurzschluss zwischen ICCB (In-Cable Control
Box) und Netzstecker
Beenden Sie sofort den Ladevorgang und set-
zen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Ver-
bindung.

1602-2. Laden

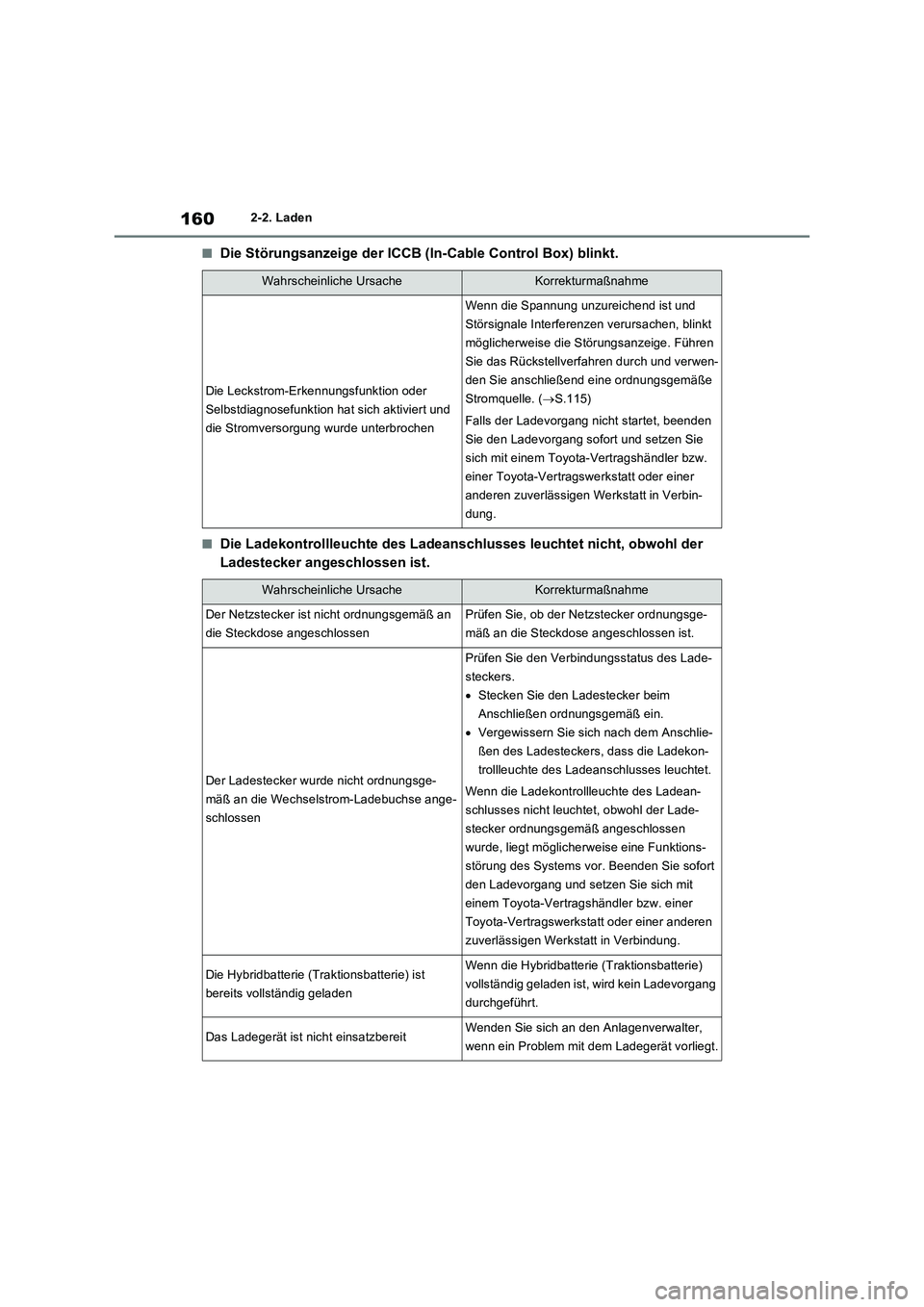

QDie Störungsanzeige der ICCB (In-Cable Control Box) blinkt.
QDie Ladekontrollleuchte des Ladeanschlusses leuchtet nicht, obwohl der
Ladestecker angeschlossen ist.
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Leckstrom-Erkennungsfunktion oder
Selbstdiagnosefunktion hat sich aktiviert und
die Stromversorgung wurde unterbrochen
Wenn die Spannung unzureichend ist und
Störsignale Interferenzen verursachen, blinkt
möglicherweise die Störungsanzeige. Führen
Sie das Rückstellverfahren durch und verwen-
den Sie anschließend eine ordnungsgemäße
Stromquelle. (S.115)
Falls der Ladevorgang nicht startet, beenden
Sie den Ladevorgang sofort und setzen Sie
sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbin-
dung.
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Netzstecker ist nicht ordnungsgemäß an
die Steckdose angeschlossenPrüfen Sie, ob der Netzstecker ordnungsge-
mäß an die Steckdose angeschlossen ist.
Der Ladestecker wurde nicht ordnungsge-
mäß an die Wechselstrom-Ladebuchse ange-
schlossen
Prüfen Sie den Verbindungsstatus des Lade-
steckers.
Stecken Sie den Ladestecker beim
Anschließen ordnungsgemäß ein.
Vergewissern Sie sich nach dem Anschlie-
ßen des Ladesteckers, dass die Ladekon-
trollleuchte des Ladeanschlusses leuchtet.
Wenn die Ladekontrollleuchte des Ladean-
schlusses nicht leuchtet, obwohl der Lade-
stecker ordnungsgemäß angeschlossen
wurde, liegt möglicherweise eine Funktions-
störung des Systems vor. Beenden Sie sofort
den Ladevorgang und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Die Hybridbatterie (Traktionsbatterie) ist
bereits vollständig geladenWenn die Hybridbatterie (Traktionsbatterie)
vollständig geladen ist, wird kein Ladevorgang
durchgeführt.
Das Ladegerät ist nicht einsatzbereitWenden Sie sich an den Anlagenverwalter,
wenn ein Problem mit dem Ladegerät vorliegt.

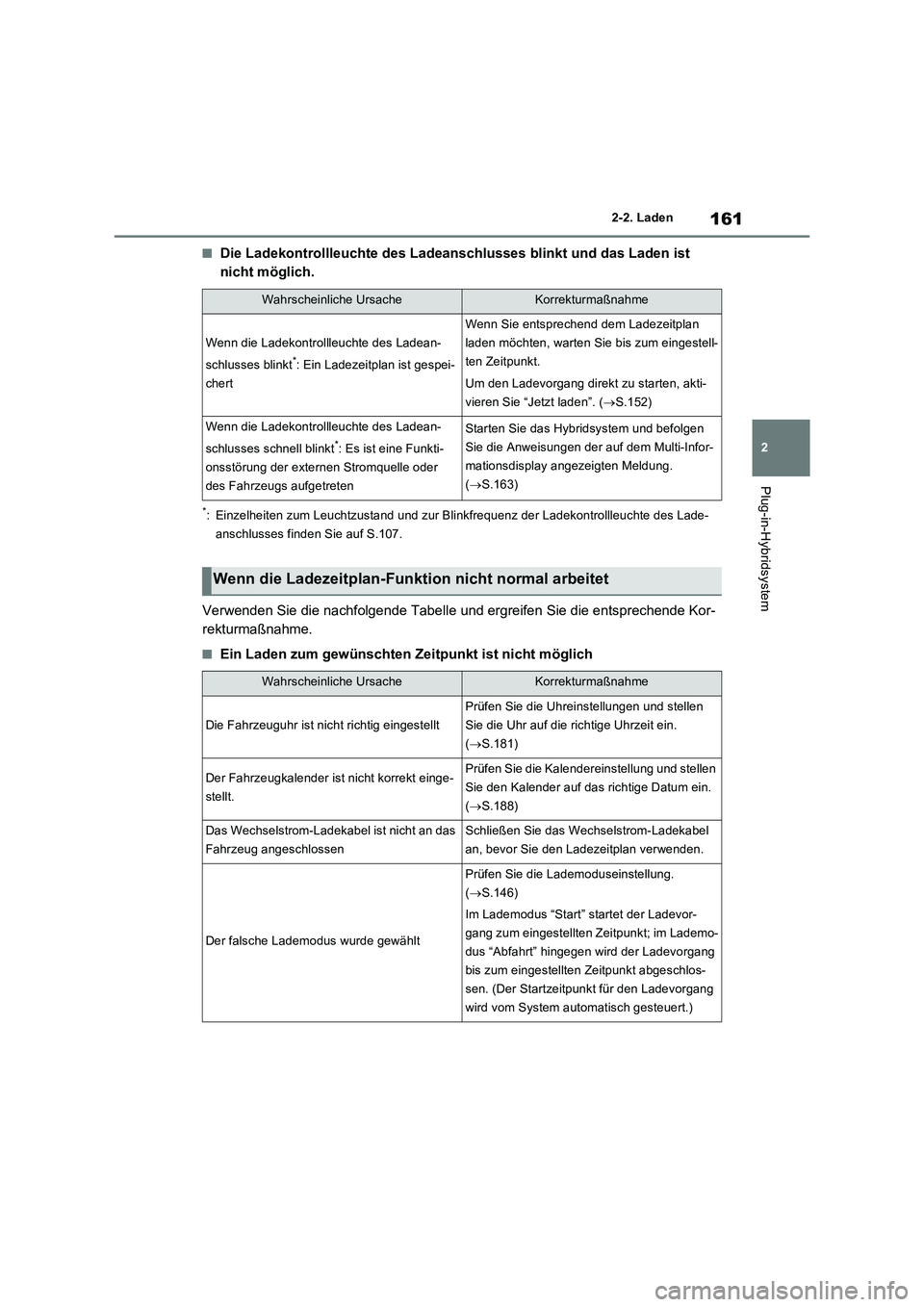

161
2 2-2. Laden
Plug-in-Hybridsystem
QDie Ladekontrollleuchte des Ladeanschlusses blinkt und das Laden ist
nicht möglich.
*: Einzelheiten zum Leuchtzustand und zur Blinkfrequenz der Ladekontrollleuchte des Lade-
anschlusses finden Sie auf S.107.
Verwenden Sie die nachfolgende Tabelle und ergreifen Sie die entsprechende Kor-
rekturmaßnahme.
QEin Laden zum gewünschten Zeitpunkt ist nicht möglich
Wahrscheinliche UrsacheKorrekturmaßnahme
Wenn die Ladekontrollleuchte des Ladean-
schlusses blinkt
*: Ein Ladezeitplan ist gespei-
chert
Wenn Sie entsprechend dem Ladezeitplan
laden möchten, warten Sie bis zum eingestell-
ten Zeitpunkt.
Um den Ladevorgang direkt zu starten, akti-
vieren Sie “Jetzt laden”. (S.152)
Wenn die Ladekontrollleuchte des Ladean-
schlusses schnell blinkt
*: Es ist eine Funkti-
onsstörung der externen Stromquelle oder
des Fahrzeugs aufgetreten
Starten Sie das Hybridsystem und befolgen
Sie die Anweisungen der auf dem Multi-Infor-
mationsdisplay angezeigten Meldung.
(S.163)
Wenn die Ladezeitplan-Funktion nicht normal arbeitet
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Fahrzeuguhr ist nicht richtig eingestellt
Prüfen Sie die Uhreinstellungen und stellen
Sie die Uhr auf die richtige Uhrzeit ein.
(S.181)
Der Fahrzeugkalender ist nicht korrekt einge-
stellt.Prüfen Sie die Kalendereinstellung und stellen
Sie den Kalender auf das richtige Datum ein.
(S.188)
Das Wechselstrom-Ladekabel ist nicht an das
Fahrzeug angeschlossenSchließen Sie das Wechselstrom-Ladekabel
an, bevor Sie den Ladezeitplan verwenden.
Der falsche Lademodus wurde gewählt
Prüfen Sie die Lademoduseinstellung.
(S.146)
Im Lademodus “Start” startet der Ladevor-
gang zum eingestellten Zeitpunkt; im Lademo-
dus “Abfahrt” hingegen wird der Ladevorgang
bis zum eingestellten Zeitpunkt abgeschlos-
sen. (Der Startzeitpunkt für den Ladevorgang
wird vom System automatisch gesteuert.)

1622-2. Laden

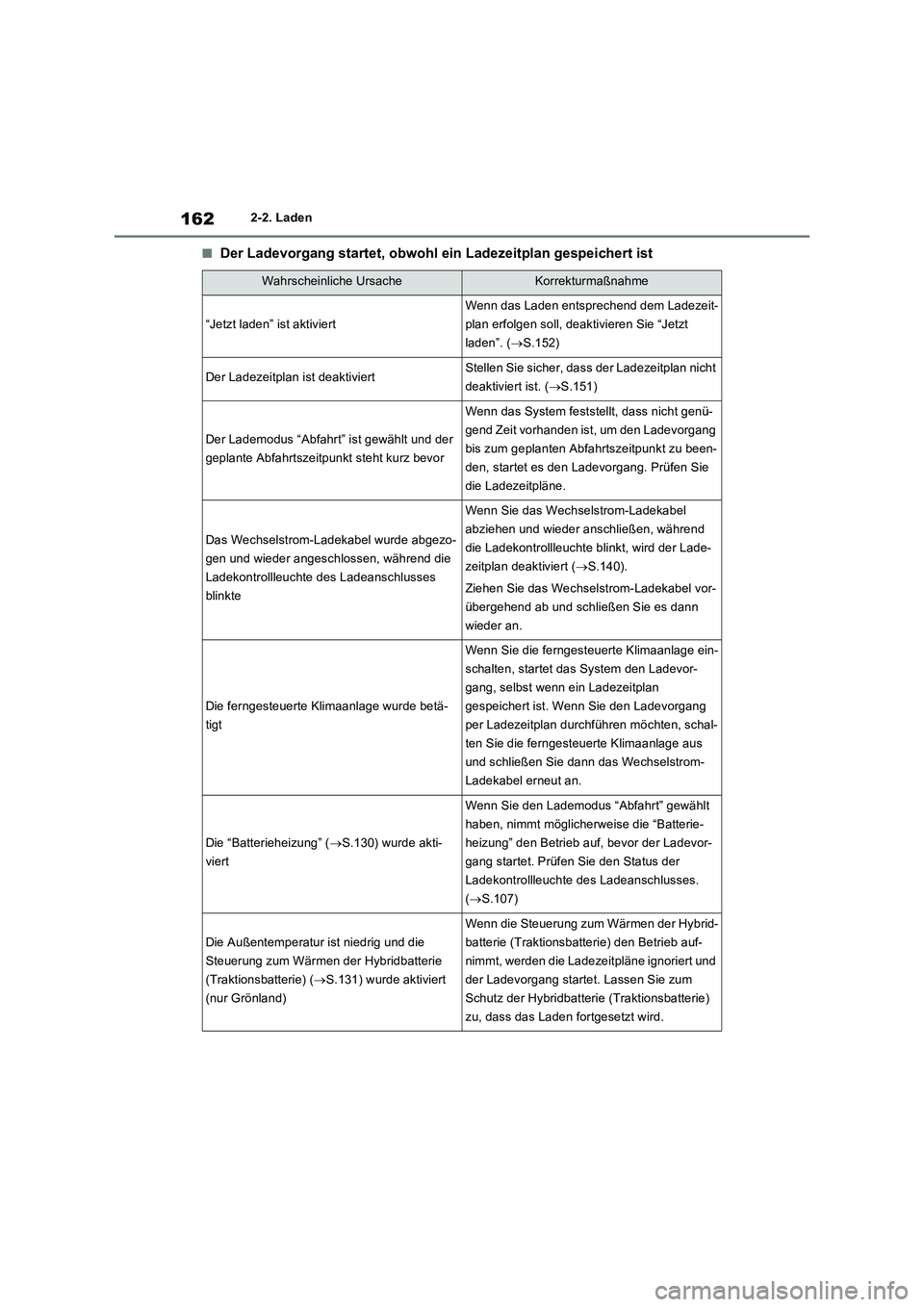

QDer Ladevorgang startet, obwohl ein Ladezeitplan gespeichert ist
Wahrscheinliche UrsacheKorrekturmaßnahme
“Jetzt laden” ist aktiviert
Wenn das Laden entsprechend dem Ladezeit-
plan erfolgen soll, deaktivieren Sie “Jetzt
laden”. (S.152)
Der Ladezeitplan ist deaktiviertStellen Sie sicher, dass der Ladezeitplan nicht
deaktiviert ist. (S.151)
Der Lademodus “Abfahrt” ist gewählt und der
geplante Abfahrtszeitpunkt steht kurz bevor
Wenn das System feststellt, dass nicht genü-
gend Zeit vorhanden ist, um den Ladevorgang
bis zum geplanten Abfahrtszeitpunkt zu been-
den, startet es den Ladevorgang. Prüfen Sie
die Ladezeitpläne.
Das Wechselstrom-Ladekabel wurde abgezo-
gen und wieder angeschlossen, während die
Ladekontrollleuchte des Ladeanschlusses
blinkte
Wenn Sie das Wechselstrom-Ladekabel
abziehen und wieder anschließen, während
die Ladekontrollleuchte blinkt, wird der Lade-
zeitplan deaktiviert (S.140).
Ziehen Sie das Wechselstrom-Ladekabel vor-
übergehend ab und schließen Sie es dann
wieder an.
Die ferngesteuerte Klimaanlage wurde betä-
tigt
Wenn Sie die ferngesteuerte Klimaanlage ein-
schalten, startet das System den Ladevor-
gang, selbst wenn ein Ladezeitplan
gespeichert ist. Wenn Sie den Ladevorgang
per Ladezeitplan durchführen möchten, schal-
ten Sie die ferngesteuerte Klimaanlage aus
und schließen Sie dann das Wechselstrom-
Ladekabel erneut an.
Die “Batterieheizung” (S.130) wurde akti-
viert
Wenn Sie den Lademodus “Abfahrt” gewählt
haben, nimmt möglicherweise die “Batterie-
heizung” den Betrieb auf, bevor der Ladevor-
gang startet. Prüfen Sie den Status der
Ladekontrollleuchte des Ladeanschlusses.
(S.107)
Die Außentemperatur ist niedrig und die
Steuerung zum Wärmen der Hybridbatterie
(Traktionsbatterie) (S.131) wurde aktiviert
(nur Grönland)
Wenn die Steuerung zum Wärmen der Hybrid-
batterie (Traktionsbatterie) den Betrieb auf-
nimmt, werden die Ladezeitpläne ignoriert und
der Ladevorgang startet. Lassen Sie zum
Schutz der Hybridbatterie (Traktionsbatterie)
zu, dass das Laden fortgesetzt wird.

163
2 2-2. Laden
Plug-in-Hybridsystem

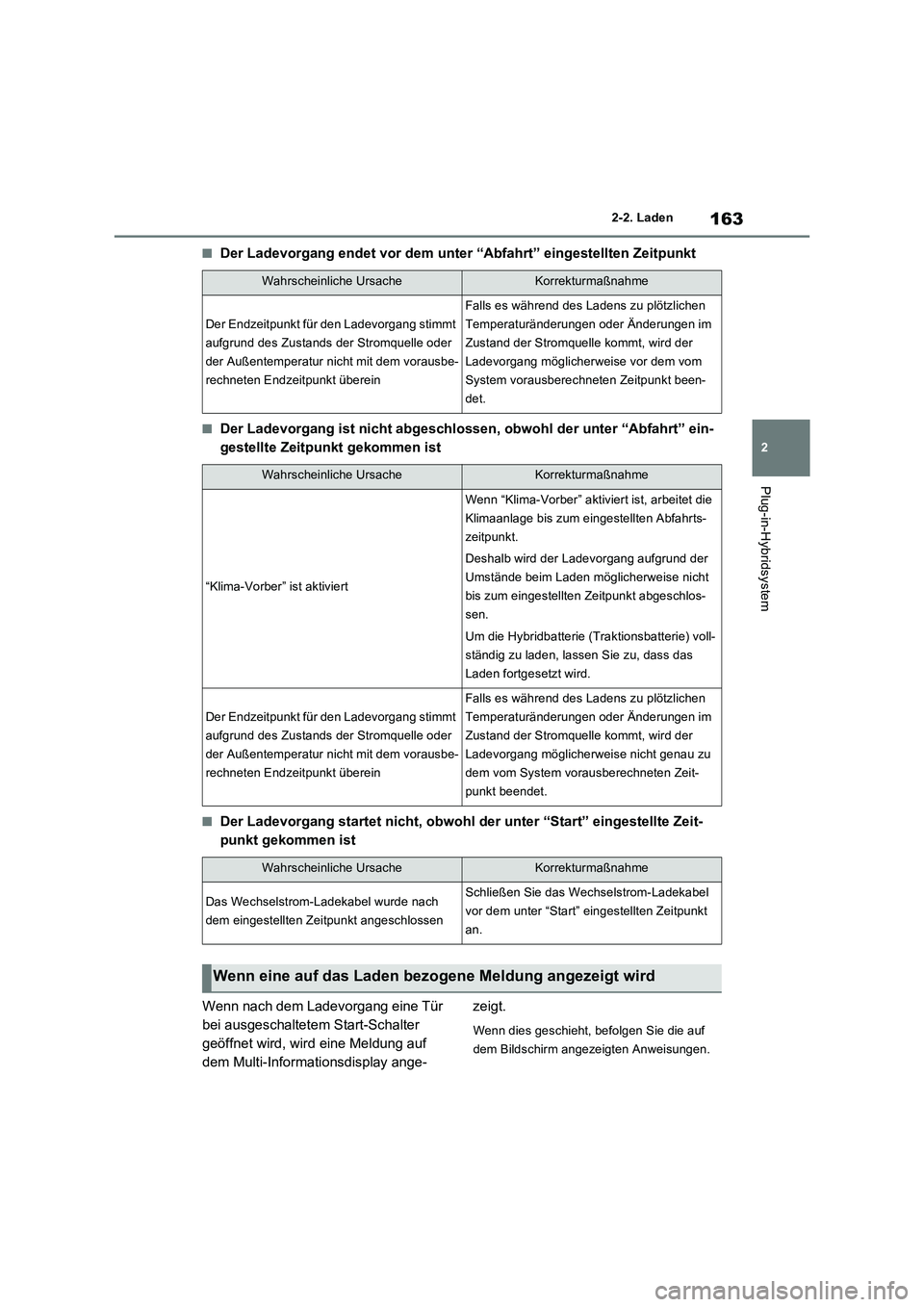

QDer Ladevorgang endet vor dem unter “Abfahrt” eingestellten Zeitpunkt
QDer Ladevorgang ist nicht abgeschlossen, obwohl der unter “Abfahrt” ein-
gestellte Zeitpunkt gekommen ist
QDer Ladevorgang startet nicht, obwohl der unter “Start” eingestellte Zeit-
punkt gekommen ist
Wenn nach dem Ladevorgang eine Tür
bei ausgeschaltetem Start-Schalter
geöffnet wird, wird eine Meldung auf
dem Multi-Informationsdisplay ange-zeigt.
Wenn dies geschieht, befolgen Sie die auf
dem Bildschirm angezeigten Anweisungen.
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Endzeitpunkt für den Ladevorgang stimmt
aufgrund des Zustands der Stromquelle oder
der Außentemperatur nicht mit dem vorausbe-
rechneten Endzeitpunkt überein
Falls es während des Ladens zu plötzlichen
Temperaturänderungen oder Änderungen im
Zustand der Stromquelle kommt, wird der
Ladevorgang möglicherweise vor dem vom
System vorausberechneten Zeitpunkt been-
det.
Wahrscheinliche UrsacheKorrekturmaßnahme
“Klima-Vorber” ist aktiviert
Wenn “Klima-Vorber” aktiviert ist, arbeitet die
Klimaanlage bis zum eingestellten Abfahrts-
zeitpunkt.
Deshalb wird der Ladevorgang aufgrund der
Umstände beim Laden möglicherweise nicht
bis zum eingestellten Zeitpunkt abgeschlos-
sen.
Um die Hybridbatterie (Traktionsbatterie) voll-
ständig zu laden, lassen Sie zu, dass das
Laden fortgesetzt wird.
Der Endzeitpunkt für den Ladevorgang stimmt
aufgrund des Zustands der Stromquelle oder
der Außentemperatur nicht mit dem vorausbe-
rechneten Endzeitpunkt überein
Falls es während des Ladens zu plötzlichen
Temperaturänderungen oder Änderungen im
Zustand der Stromquelle kommt, wird der
Ladevorgang möglicherweise nicht genau zu
dem vom System vorausberechneten Zeit-
punkt beendet.
Wahrscheinliche UrsacheKorrekturmaßnahme
Das Wechselstrom-Ladekabel wurde nach
dem eingestellten Zeitpunkt angeschlossenSchließen Sie das Wechselstrom-Ladekabel
vor dem unter “Start” eingestellten Zeitpunkt
an.
Wenn eine auf das Laden bezogene Meldung angezeigt wird

1642-2. Laden

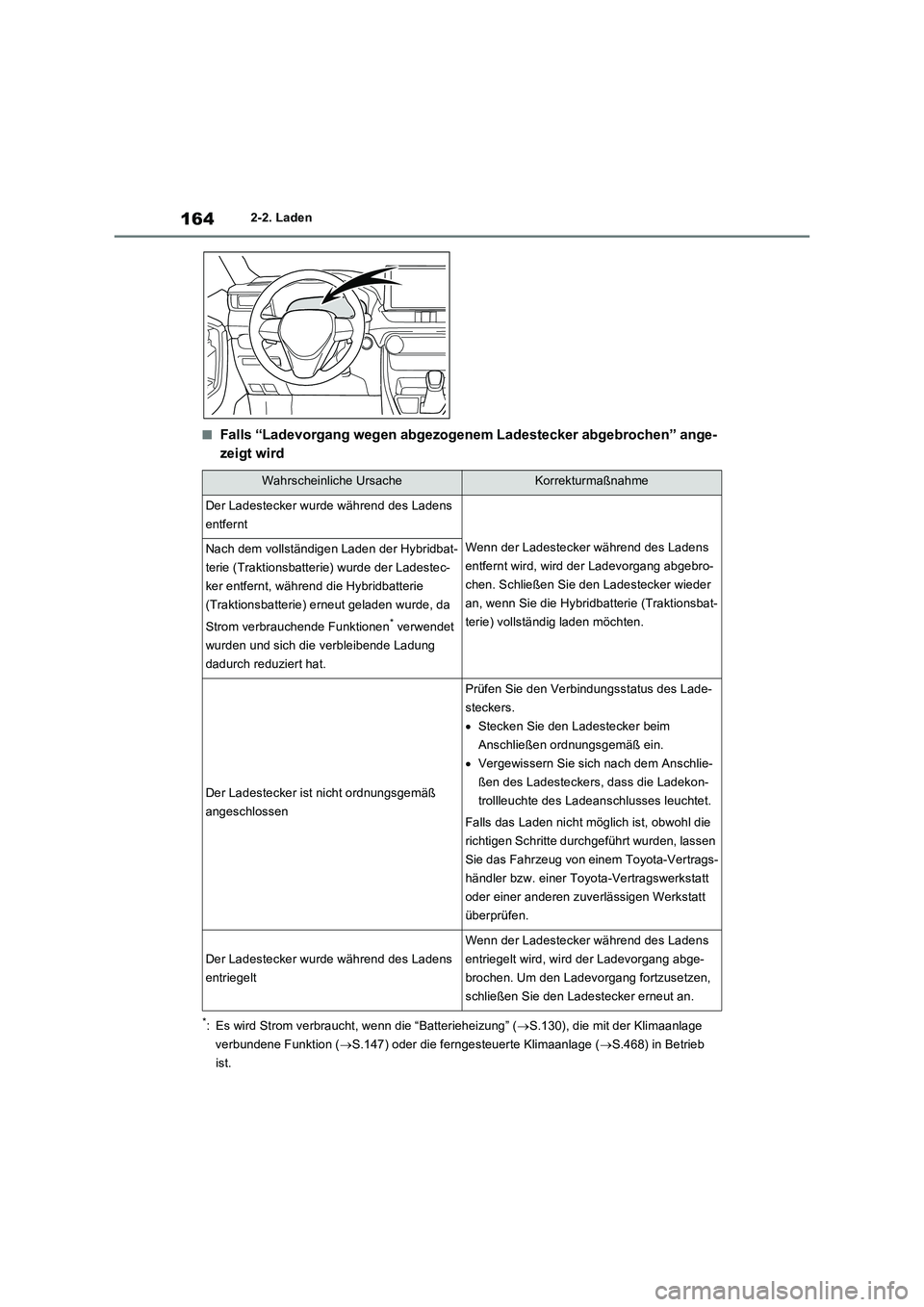

QFalls “Ladevorgang wegen abgezogenem Ladestecker abgebrochen” ange-
zeigt wird
*: Es wird Strom verbraucht, wenn die “Batterieheizung” (S.130), die mit der Klimaanlage
verbundene Funktion (S.147) oder die ferngesteuerte Klimaanlage (S.468) in Betrieb
ist.
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Ladestecker wurde während des Ladens
entfernt
Wenn der Ladestecker während des Ladens
entfernt wird, wird der Ladevorgang abgebro-
chen. Schließen Sie den Ladestecker wieder
an, wenn Sie die Hybridbatterie (Traktionsbat-
terie) vollständig laden möchten.Nach dem vollständigen Laden der Hybridbat-
terie (Traktionsbatterie) wurde der Ladestec-
ker entfernt, während die Hybridbatterie
(Traktionsbatterie) erneut geladen wurde, da
Strom verbrauchende Funktionen
* verwendet
wurden und sich die verbleibende Ladung
dadurch reduziert hat.
Der Ladestecker ist nicht ordnungsgemäß
angeschlossen
Prüfen Sie den Verbindungsstatus des Lade-
steckers.
Stecken Sie den Ladestecker beim
Anschließen ordnungsgemäß ein.
Vergewissern Sie sich nach dem Anschlie-
ßen des Ladesteckers, dass die Ladekon-
trollleuchte des Ladeanschlusses leuchtet.
Falls das Laden nicht möglich ist, obwohl die
richtigen Schritte durchgeführt wurden, lassen
Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
Der Ladestecker wurde während des Ladens
entriegelt
Wenn der Ladestecker während des Ladens
entriegelt wird, wird der Ladevorgang abge-
brochen. Um den Ladevorgang fortzusetzen,
schließen Sie den Ladestecker erneut an.

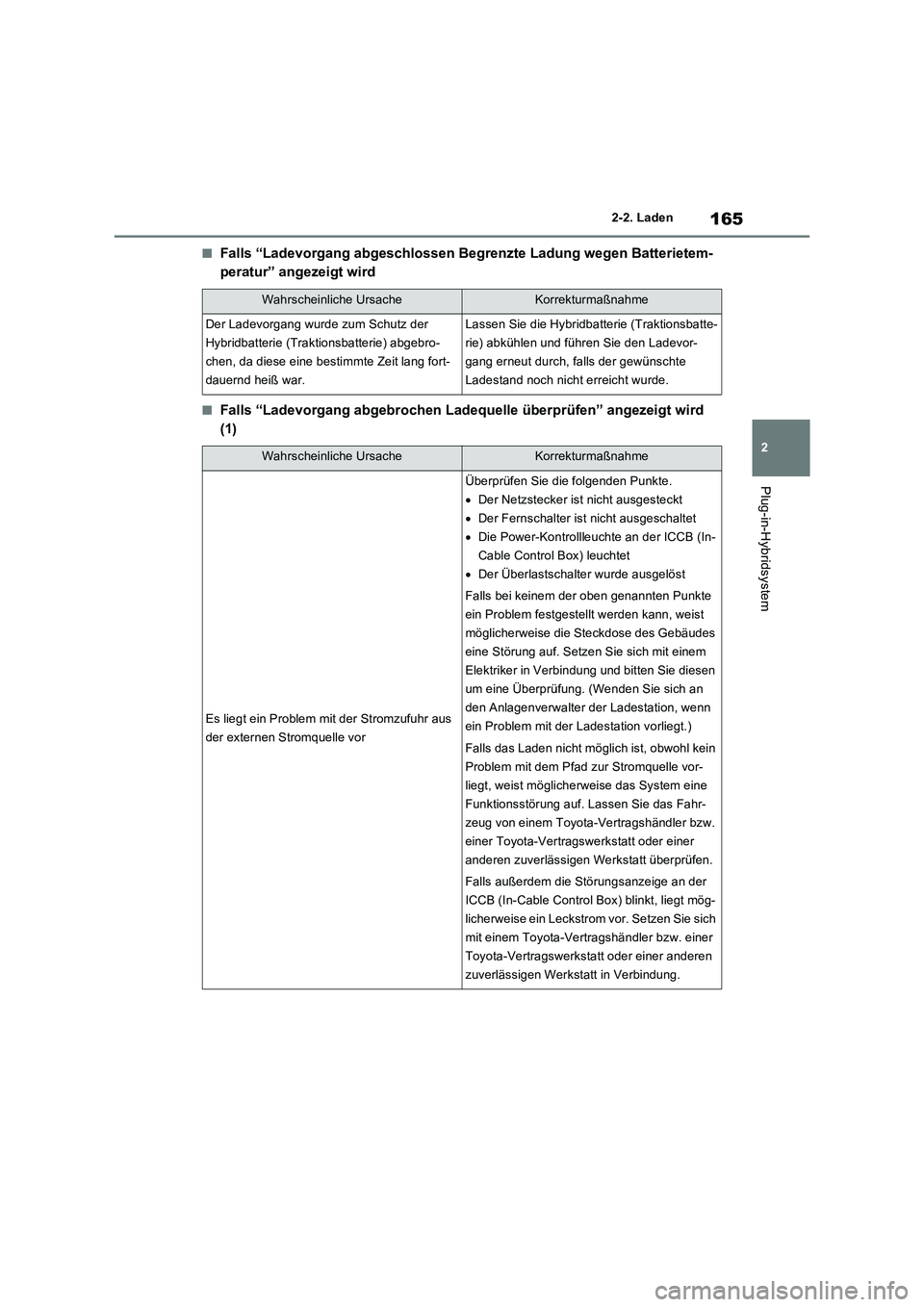

165
2 2-2. Laden
Plug-in-Hybridsystem
QFalls “Ladevorgang abgeschlossen Begrenzte Ladung wegen Batterietem-
peratur” angezeigt wird
QFalls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(1)
Wahrscheinliche UrsacheKorrekturmaßnahme
Der Ladevorgang wurde zum Schutz der
Hybridbatterie (Traktionsbatterie) abgebro-
chen, da diese eine bestimmte Zeit lang fort-
dauernd heiß war.Lassen Sie die Hybridbatterie (Traktionsbatte-
rie) abkühlen und führen Sie den Ladevor-
gang erneut durch, falls der gewünschte
Ladestand noch nicht erreicht wurde.
Wahrscheinliche UrsacheKorrekturmaßnahme
Es liegt ein Problem mit der Stromzufuhr aus
der externen Stromquelle vor
Überprüfen Sie die folgenden Punkte.
Der Netzstecker ist nicht ausgesteckt
Der Fernschalter ist nicht ausgeschaltet
Die Power-Kontrollleuchte an der ICCB (In-
Cable Control Box) leuchtet
Der Überlastschalter wurde ausgelöst
Falls bei keinem der oben genannten Punkte
ein Problem festgestellt werden kann, weist
möglicherweise die Steckdose des Gebäudes
eine Störung auf. Setzen Sie sich mit einem
Elektriker in Verbindung und bitten Sie diesen
um eine Überprüfung. (Wenden Sie sich an
den Anlagenverwalter der Ladestation, wenn
ein Problem mit der Ladestation vorliegt.)
Falls das Laden nicht möglich ist, obwohl kein
Problem mit dem Pfad zur Stromquelle vor-
liegt, weist möglicherweise das System eine
Funktionsstörung auf. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Falls außerdem die Störungsanzeige an der
ICCB (In-Cable Control Box) blinkt, liegt mög-
licherweise ein Leckstrom vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.

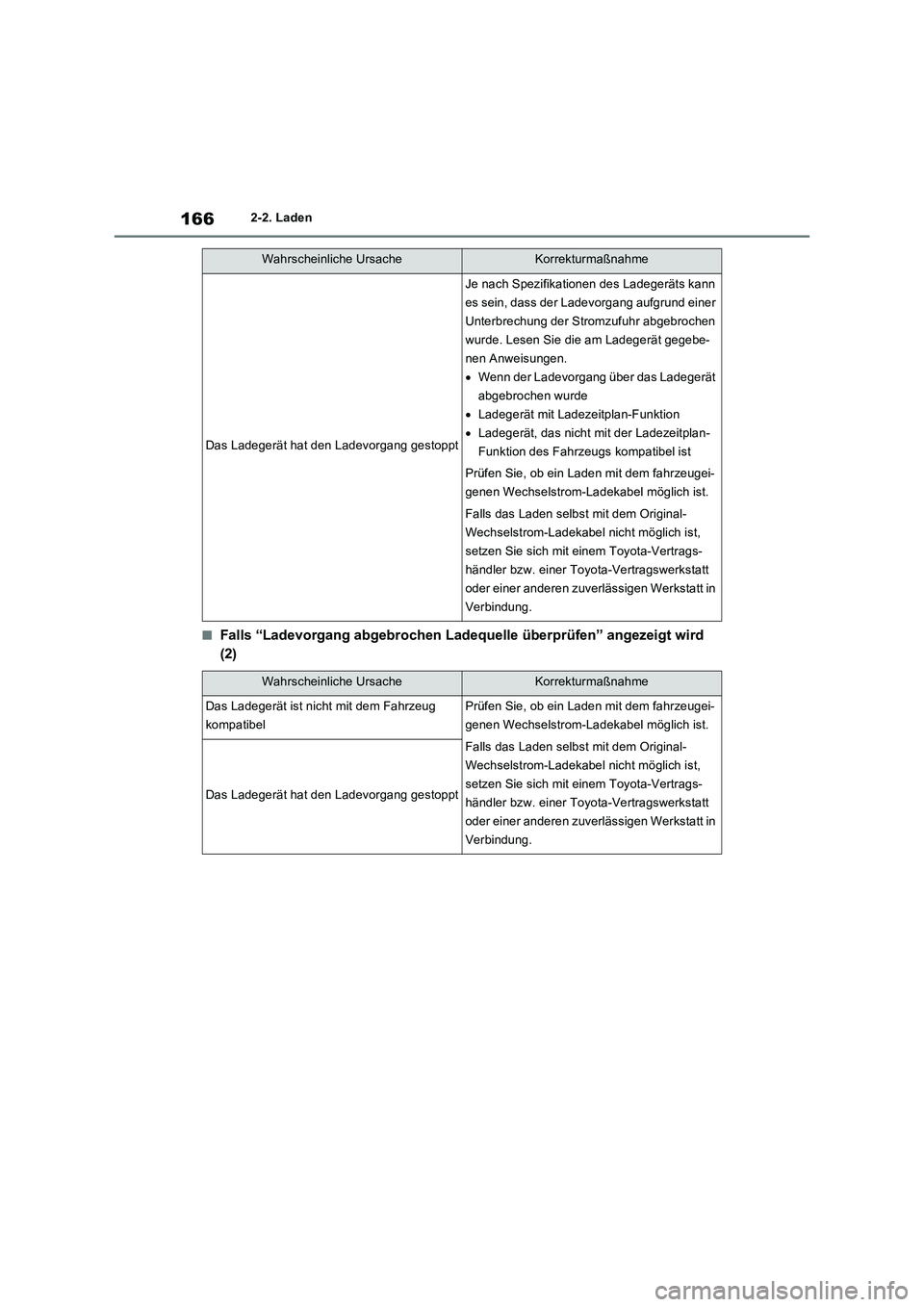

1662-2. Laden
QFalls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(2)
Das Ladegerät hat den Ladevorgang gestoppt
Je nach Spezifikationen des Ladegeräts kann
es sein, dass der Ladevorgang aufgrund einer
Unterbrechung der Stromzufuhr abgebrochen
wurde. Lesen Sie die am Ladegerät gegebe-
nen Anweisungen.
Wenn der Ladevorgang über das Ladegerät
abgebrochen wurde
Ladegerät mit Ladezeitplan-Funktion
Ladegerät, das nicht mit der Ladezeitplan-
Funktion des Fahrzeugs kompatibel ist
Prüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Wahrscheinliche UrsacheKorrekturmaßnahme
Das Ladegerät ist nicht mit dem Fahrzeug
kompatibelPrüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Das Ladegerät hat den Ladevorgang gestoppt
Wahrscheinliche UrsacheKorrekturmaßnahme

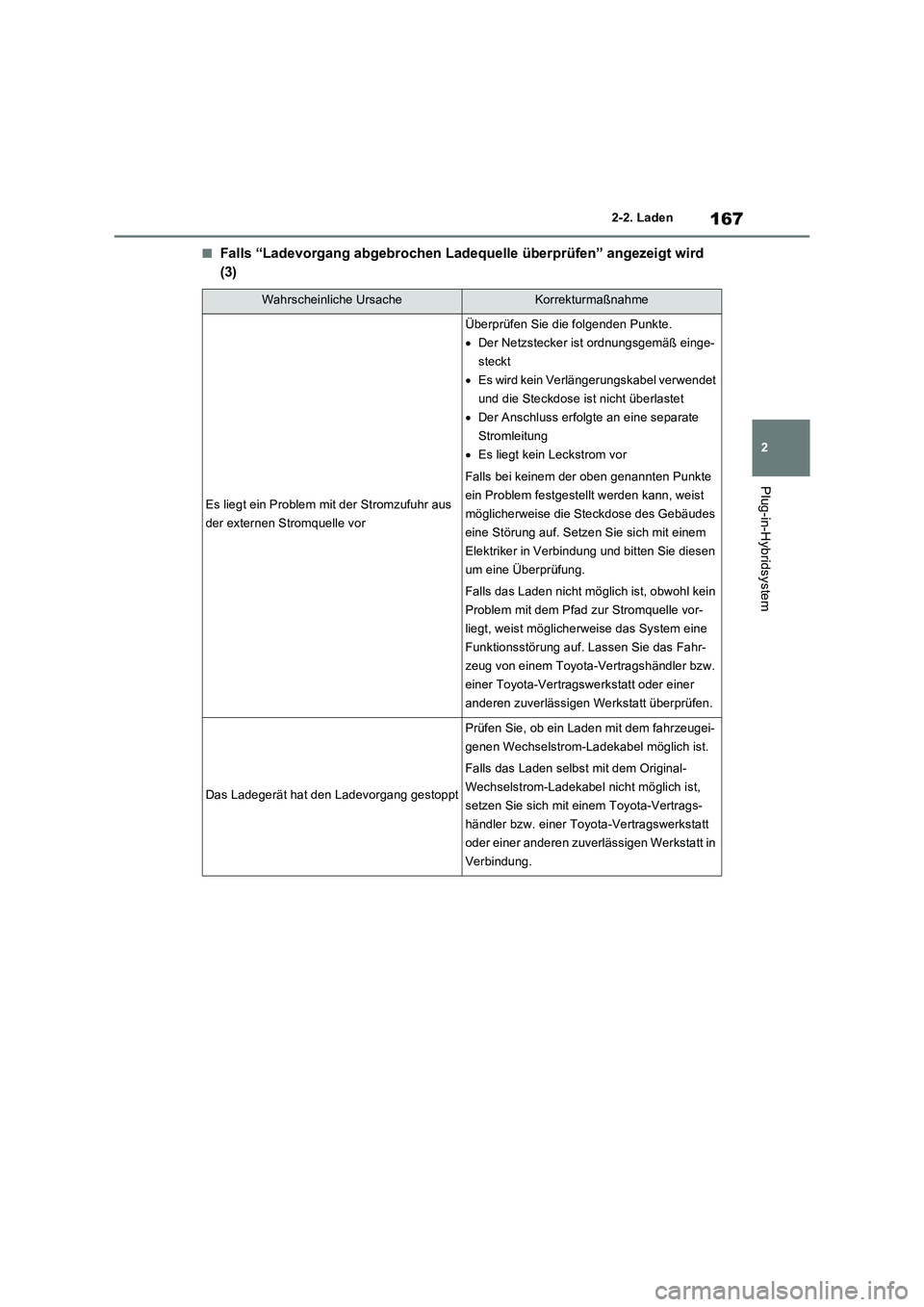

167
2 2-2. Laden
Plug-in-Hybridsystem
QFalls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(3)
Wahrscheinliche UrsacheKorrekturmaßnahme
Es liegt ein Problem mit der Stromzufuhr aus
der externen Stromquelle vor
Überprüfen Sie die folgenden Punkte.
Der Netzstecker ist ordnungsgemäß einge-
steckt
Es wird kein Verlängerungskabel verwendet
und die Steckdose ist nicht überlastet
Der Anschluss erfolgte an eine separate
Stromleitung
Es liegt kein Leckstrom vor
Falls bei keinem der oben genannten Punkte
ein Problem festgestellt werden kann, weist
möglicherweise die Steckdose des Gebäudes
eine Störung auf. Setzen Sie sich mit einem
Elektriker in Verbindung und bitten Sie diesen
um eine Überprüfung.
Falls das Laden nicht möglich ist, obwohl kein
Problem mit dem Pfad zur Stromquelle vor-
liegt, weist möglicherweise das System eine
Funktionsstörung auf. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Das Ladegerät hat den Ladevorgang gestoppt
Prüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.

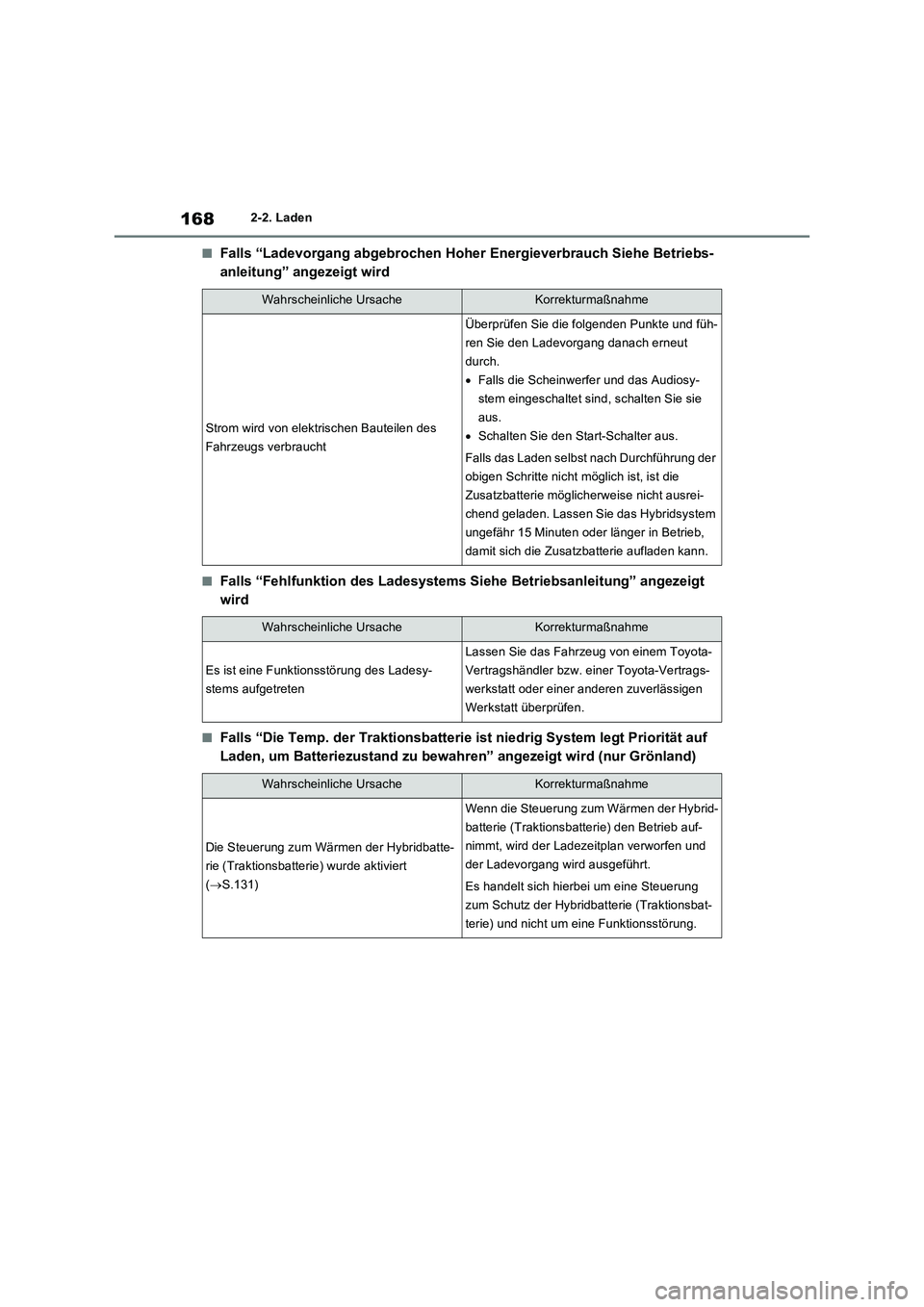

1682-2. Laden
QFalls “Ladevorgang abgebrochen Hoher Energieverbrauch Siehe Betriebs-
anleitung” angezeigt wird
QFalls “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” angezeigt
wird
QFalls “Die Temp. der Traktionsbatterie ist niedrig System legt Priorität auf
Laden, um Batteriezustand zu bewahren” angezeigt wird (nur Grönland)
Wahrscheinliche UrsacheKorrekturmaßnahme
Strom wird von elektrischen Bauteilen des
Fahrzeugs verbraucht
Überprüfen Sie die folgenden Punkte und füh-
ren Sie den Ladevorgang danach erneut
durch.
Falls die Scheinwerfer und das Audiosy-
stem eingeschaltet sind, schalten Sie sie
aus.
Schalten Sie den Start-Schalter aus.
Falls das Laden selbst nach Durchführung der
obigen Schritte nicht möglich ist, ist die
Zusatzbatterie möglicherweise nicht ausrei-
chend geladen. Lassen Sie das Hybridsystem
ungefähr 15 Minuten oder länger in Betrieb,
damit sich die Zusatzbatterie aufladen kann.
Wahrscheinliche UrsacheKorrekturmaßnahme
Es ist eine Funktionsstörung des Ladesy-
stems aufgetreten
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Steuerung zum Wärmen der Hybridbatte-
rie (Traktionsbatterie) wurde aktiviert
(S.131)
Wenn die Steuerung zum Wärmen der Hybrid-
batterie (Traktionsbatterie) den Betrieb auf-
nimmt, wird der Ladezeitplan verworfen und
der Ladevorgang wird ausgeführt.
Es handelt sich hierbei um eine Steuerung
zum Schutz der Hybridbatterie (Traktionsbat-
terie) und nicht um eine Funktionsstörung.
