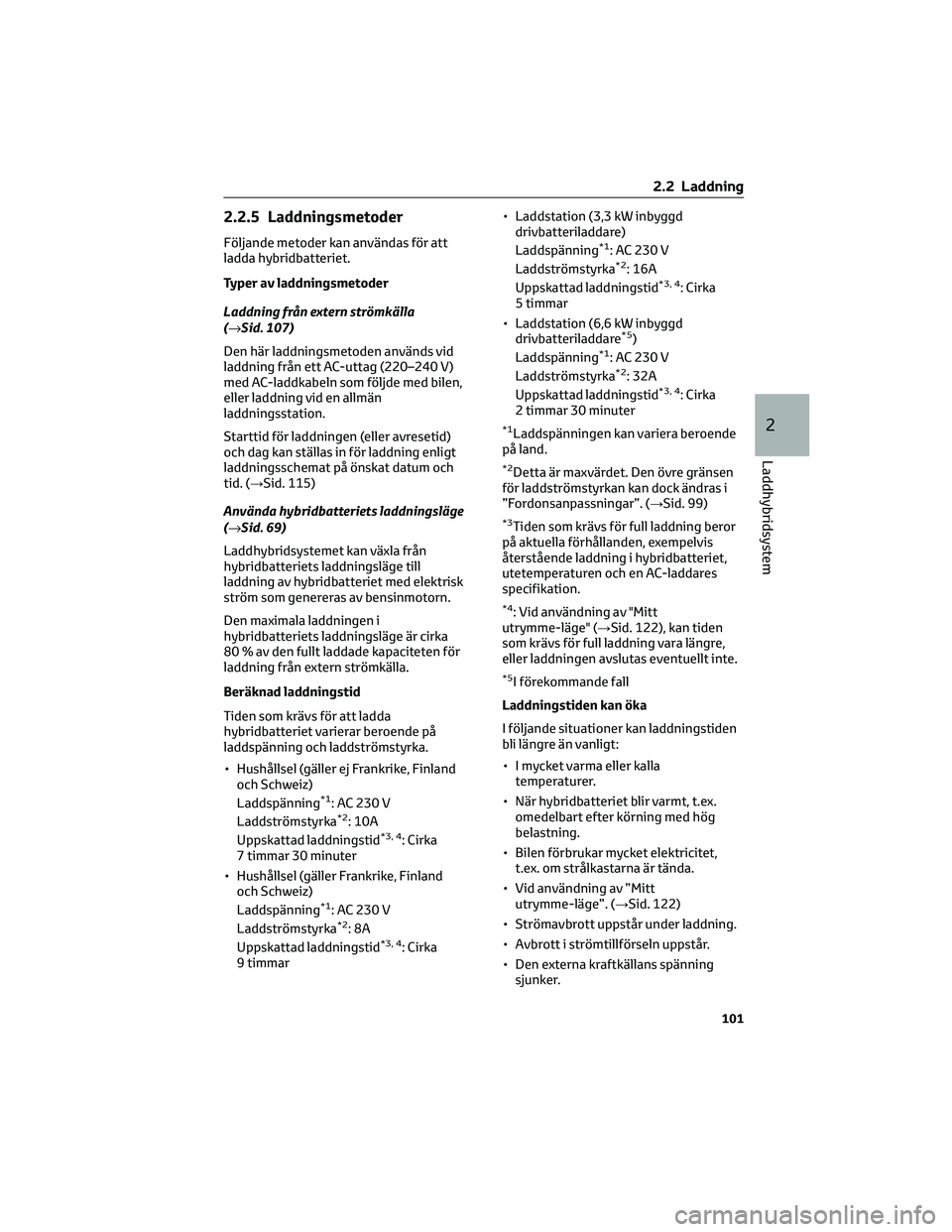

2.2.5 Laddningsmetoder
Följande metoder kan användas för att
ladda hybridbatteriet.
Typer av laddningsmetoder
Laddning från extern strömkälla
(→Sid. 107)
Den här laddningsmetoden används vid
laddning från ett AC-uttag (220–240 V)
med AC-laddkabeln som följde med bilen,
eller laddning vid en allmän
laddningsstation.
Starttid för laddningen (eller avresetid)
och dag kan ställas in för laddning enligt
laddningsschemat på önskat datum och
tid. (→Sid. 115)
Använda hybridbatteriets laddningsläge
(→Sid. 69)
Laddhybridsystemet kan växla från
hybridbatteriets laddningsläge till
laddning av hybridbatteriet med elektrisk
ström som genereras av bensinmotorn.
Den maximala laddningen i
hybridbatteriets laddningsläge är cirka
80 % av den fullt laddade kapaciteten för
laddning från extern strömkälla.
Beräknad laddningstid
Tiden som krävs för att ladda
hybridbatteriet varierar beroende på
laddspänning och laddströmstyrka.
• Hushållsel (gäller ej Frankrike, Finland
och Schweiz)
Laddspänning
*1: AC 230 V
Laddströmstyrka*2: 10A
Uppskattad laddningstid*3, 4: Cirka
7 timmar 30 minuter
• Hushållsel (gäller Frankrike, Finland
och Schweiz)
Laddspänning
*1: AC 230 V
Laddströmstyrka*2:8A
Uppskattad laddningstid*3, 4: Cirka
9 timmar• Laddstation (3,3 kW inbyggd
drivbatteriladdare)
Laddspänning
*1: AC 230 V
Laddströmstyrka*2: 16A
Uppskattad laddningstid*3, 4: Cirka
5 timmar
• Laddstation (6,6 kW inbyggd
drivbatteriladdare
*5)
Laddspänning*1: AC 230 V
Laddströmstyrka*2: 32A
Uppskattad laddningstid*3, 4: Cirka
2 timmar 30 minuter
*1Laddspänningen kan variera beroende
på land.
*2Detta är maxvärdet. Den övre gränsen
för laddströmstyrkan kan dock ändras i
”Fordonsanpassningar”. (→Sid. 99)
*3Tiden som krävs för full laddning beror
på aktuella förhållanden, exempelvis
återstående laddning i hybridbatteriet,
utetemperaturen och en AC-laddares
specifikation.
*4: Vid användning av "Mitt
utrymme-läge" (→Sid. 122), kan tiden
som krävs för full laddning vara längre,
eller laddningen avslutas eventuellt inte.
*5I förekommande fall
Laddningstiden kan öka
I följande situationer kan laddningstiden
bli längre än vanligt:
• I mycket varma eller kalla
temperaturer.
• När hybridbatteriet blir varmt, t.ex.
omedelbart efter körning med hög
belastning.
• Bilen förbrukar mycket elektricitet,
t.ex. om strålkastarna är tända.
• Vid användning av ”Mitt
utrymme-läge”. (→Sid. 122)
• Strömavbrott uppstår under laddning.
• Avbrott i strömtillförseln uppstår.
• Den externa kraftkällans spänning
sjunker.
2.2 Laddning
101
2
Laddhybridsystem

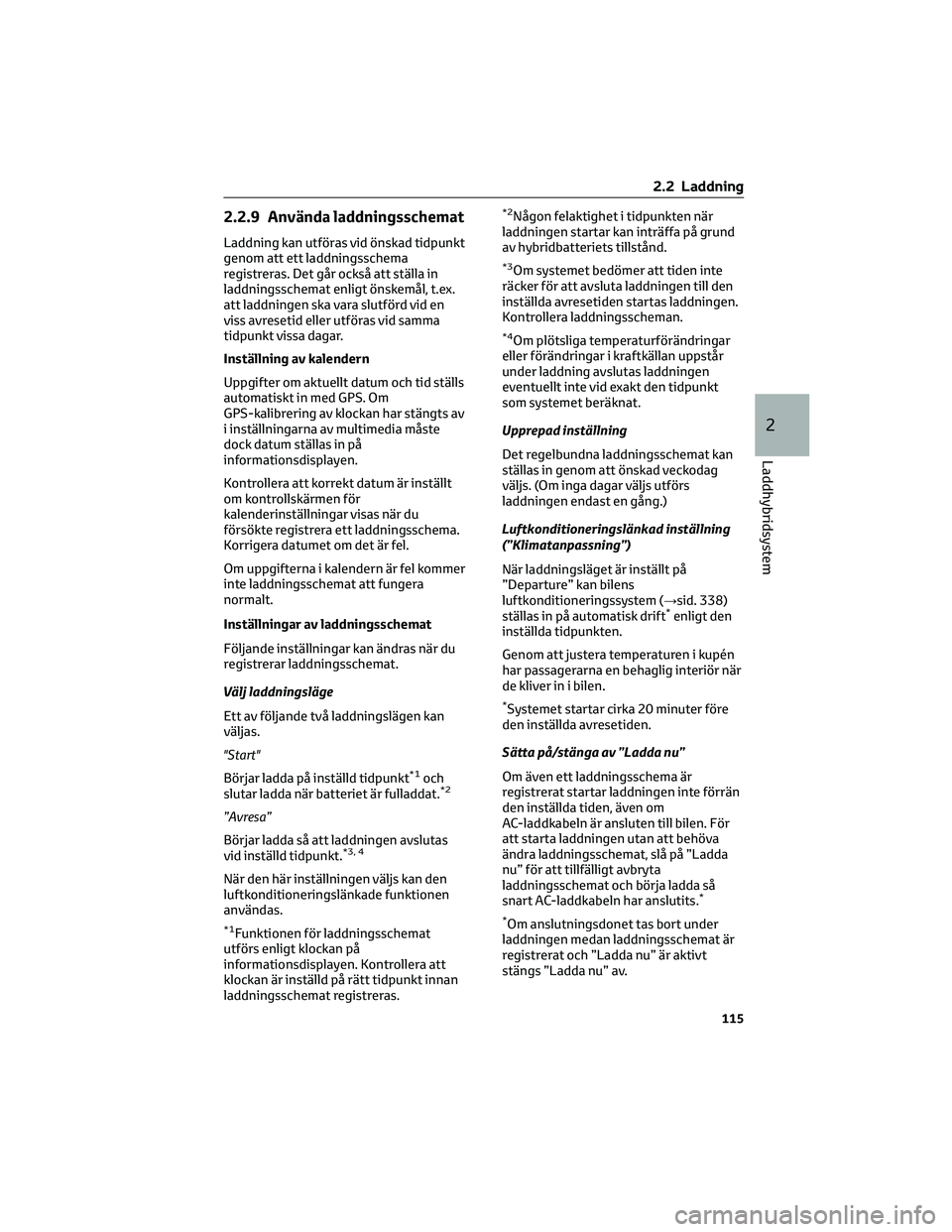

2.2.9 Använda laddningsschemat
Laddning kan utföras vid önskad tidpunkt
genom att ett laddningsschema
registreras. Det går också att ställa in
laddningsschemat enligt önskemål, t.ex.
att laddningen ska vara slutförd vid en
viss avresetid eller utföras vid samma
tidpunkt vissa dagar.
Inställning av kalendern
Uppgifter om aktuellt datum och tid ställs
automatiskt in med GPS. Om
GPS-kalibrering av klockan har stängts av
i inställningarna av multimedia måste
dock datum ställas in på
informationsdisplayen.
Kontrollera att korrekt datum är inställt
om kontrollskärmen för
kalenderinställningar visas när du
försökte registrera ett laddningsschema.
Korrigera datumet om det är fel.
Om uppgifterna i kalendern är fel kommer
inte laddningsschemat att fungera
normalt.
Inställningar av laddningsschemat
Följande inställningar kan ändras när du
registrerar laddningsschemat.
Välj laddningsläge
Ett av följande två laddningslägen kan
väljas.
"Start"
Börjar ladda på inställd tidpunkt
*1och
slutar ladda när batteriet är fulladdat.*2
”Avresa”
Börjar ladda så att laddningen avslutas
vid inställd tidpunkt.
*3, 4
När den här inställningen väljs kan den
luftkonditioneringslänkade funktionen
användas.
*1Funktionen för laddningsschemat
utförs enligt klockan på
informationsdisplayen. Kontrollera att
klockan är inställd på rätt tidpunkt innan
laddningsschemat registreras.
*2Någon felaktighet i tidpunkten när
laddningen startar kan inträffa på grund
av hybridbatteriets tillstånd.
*3Om systemet bedömer att tiden inte
räcker för att avsluta laddningen till den
inställda avresetiden startas laddningen.
Kontrollera laddningsscheman.
*4Om plötsliga temperaturförändringar
eller förändringar i kraftkällan uppstår
under laddning avslutas laddningen
eventuellt inte vid exakt den tidpunkt
som systemet beräknat.
Upprepad inställning
Det regelbundna laddningsschemat kan
ställas in genom att önskad veckodag
väljs. (Om inga dagar väljs utförs
laddningen endast en gång.)
Luftkonditioneringslänkad inställning
(”Klimatanpassning”)
När laddningsläget är inställt på
”Departure” kan bilens
luftkonditioneringssystem (→sid. 338)
ställas in på automatisk drift
*enligt den
inställda tidpunkten.
Genom att justera temperaturen i kupén
har passagerarna en behaglig interiör när
de kliver in i bilen.
*Systemet startar cirka 20 minuter före
den inställda avresetiden.
Sätta på/stänga av ”Ladda nu”
Om även ett laddningsschema är
registrerat startar laddningen inte förrän
den inställda tiden, även om
AC-laddkabeln är ansluten till bilen. För
att starta laddningen utan att behöva
ändra laddningsschemat, slå på ”Ladda
nu” för att tillfälligt avbryta
laddningsschemat och börja ladda så
snart AC-laddkabeln har anslutits.
*
*
Om anslutningsdonet tas bort under
laddningen medan laddningsschemat är
registrerat och ”Ladda nu” är aktivt
stängs ”Ladda nu” av.
2.2 Laddning
115
2
Laddhybridsystem

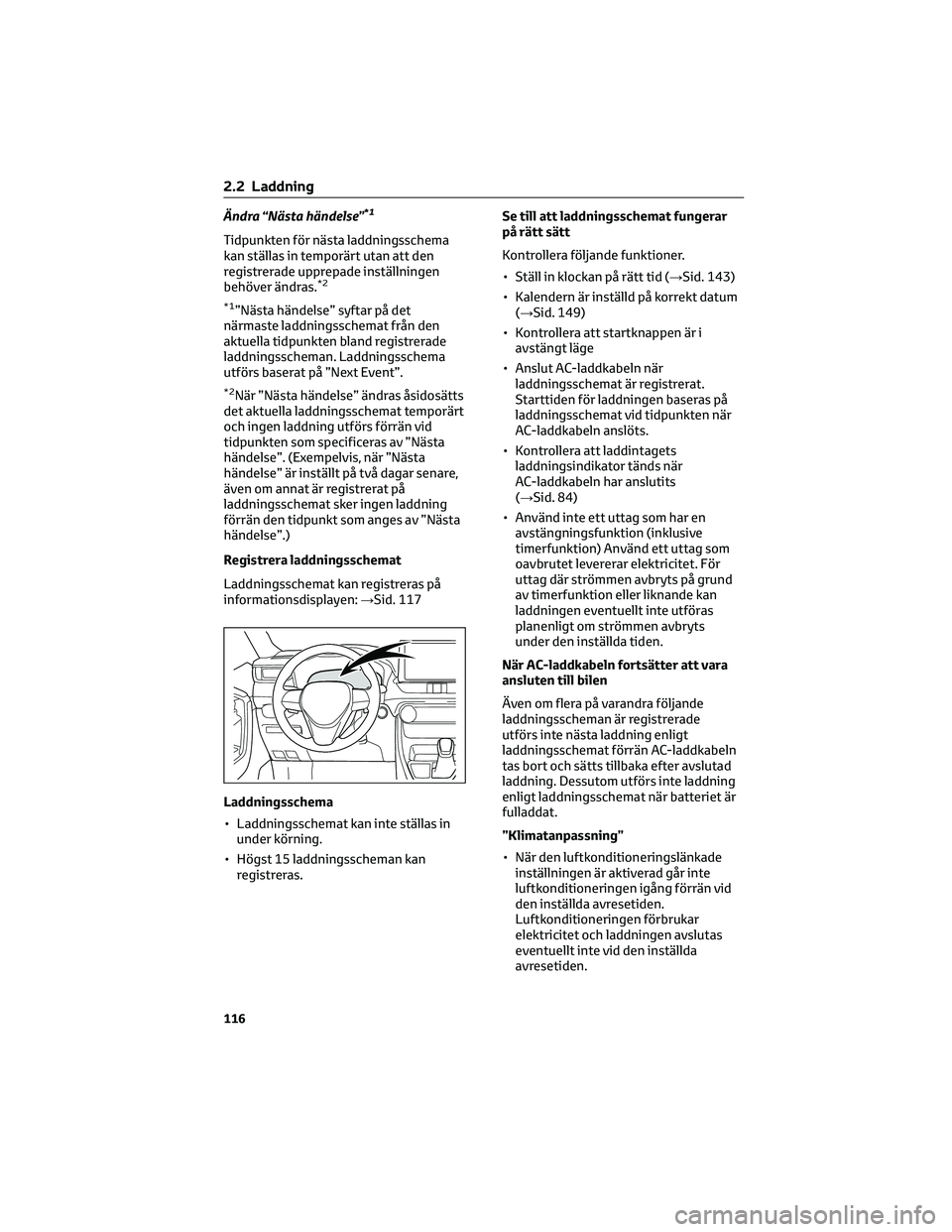

Ändra “Nästa händelse”*1
Tidpunkten för nästa laddningsschema
kan ställas in temporärt utan att den
registrerade upprepade inställningen
behöver ändras.
*2
*1
”Nästa händelse” syftar på det
närmaste laddningsschemat från den
aktuella tidpunkten bland registrerade
laddningsscheman. Laddningsschema
utförs baserat på ”Next Event”.
*2När ”Nästa händelse” ändras åsidosätts
det aktuella laddningsschemat temporärt
och ingen laddning utförs förrän vid
tidpunkten som specificeras av ”Nästa
händelse”. (Exempelvis, när ”Nästa
händelse” är inställt på två dagar senare,
även om annat är registrerat på
laddningsschemat sker ingen laddning
förrän den tidpunkt som anges av ”Nästa
händelse”.)
Registrera laddningsschemat
Laddningsschemat kan registreras på
informationsdisplayen:→Sid. 117
Laddningsschema
• Laddningsschemat kan inte ställas in
under körning.
• Högst 15 laddningsscheman kan
registreras.Se till att laddningsschemat fungerar
på rätt sätt
Kontrollera följande funktioner.
• Ställ in klockan på rätt tid (→Sid. 143)
• Kalendern är inställd på korrekt datum
(→Sid. 149)
• Kontrollera att startknappen är i
avstängt läge
• Anslut AC-laddkabeln när
laddningsschemat är registrerat.
Starttiden för laddningen baseras på
laddningsschemat vid tidpunkten när
AC-laddkabeln anslöts.
• Kontrollera att laddintagets
laddningsindikator tänds när
AC-laddkabeln har anslutits
(→Sid. 84)
• Använd inte ett uttag som har en
avstängningsfunktion (inklusive
timerfunktion) Använd ett uttag som
oavbrutet levererar elektricitet. För
uttag där strömmen avbryts på grund
av timerfunktion eller liknande kan
laddningen eventuellt inte utföras
planenligt om strömmen avbryts
under den inställda tiden.
När AC-laddkabeln fortsätter att vara
ansluten till bilen
Även om flera på varandra följande
laddningsscheman är registrerade
utförs inte nästa laddning enligt
laddningsschemat förrän AC-laddkabeln
tas bort och sätts tillbaka efter avslutad
laddning. Dessutom utförs inte laddning
enligt laddningsschemat när batteriet är
fulladdat.
”Klimatanpassning”
• När den luftkonditioneringslänkade
inställningen är aktiverad går inte
luftkonditioneringen igång förrän vid
den inställda avresetiden.
Luftkonditioneringen förbrukar
elektricitet och laddningen avslutas
eventuellt inte vid den inställda
avresetiden.
2.2 Laddning
116

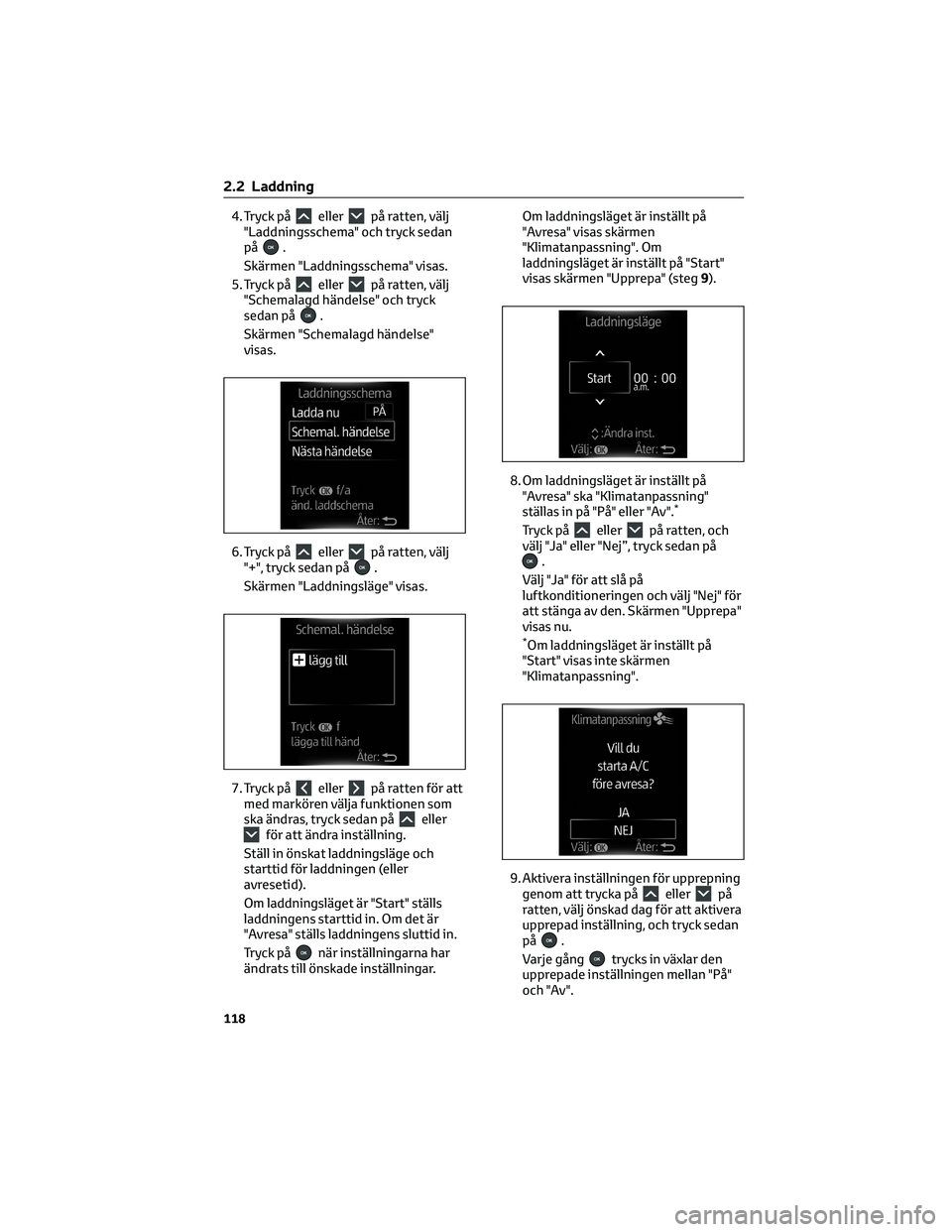

4. Tryck påellerpå ratten, välj
"Laddningsschema" och tryck sedan
på
.
Skärmen "Laddningsschema" visas.
5. Tryck på
ellerpå ratten, välj
"Schemalagd händelse" och tryck
sedan på
.
Skärmen "Schemalagd händelse"
visas.
6. Tryck på
ellerpå ratten, välj
"+", tryck sedan på.
Skärmen "Laddningsläge" visas.
7. Tryck på
ellerpå ratten för att
med markören välja funktionen som
ska ändras, tryck sedan på
ellerför att ändra inställning.
Ställ in önskat laddningsläge och
starttid för laddningen (eller
avresetid).
Om laddningsläget är "Start" ställs
laddningens starttid in. Om det är
"Avresa" ställs laddningens sluttid in.
Tryck på
när inställningarna har
ändrats till önskade inställningar.Om laddningsläget är inställt på
"Avresa" visas skärmen
"Klimatanpassning". Om
laddningsläget är inställt på "Start"
visas skärmen "Upprepa" (steg9).
8. Om laddningsläget är inställt på
"Avresa" ska "Klimatanpassning"
ställas in på "På" eller "Av".
*
Tryck påellerpå ratten, och
välj "Ja" eller "Nej”, tryck sedan på
.
Välj "Ja" för att slå på
luftkonditioneringen och välj "Nej" för
att stänga av den. Skärmen "Upprepa"
visas nu.
*Om laddningsläget är inställt på
"Start" visas inte skärmen
"Klimatanpassning".
9. Aktivera inställningen för upprepning
genom att trycka på
ellerpå
ratten, välj önskad dag för att aktivera
upprepad inställning, och tryck sedan
på
.
Varje gång
trycks in växlar den
upprepade inställningen mellan "På"
och "Av".
2.2 Laddning
118

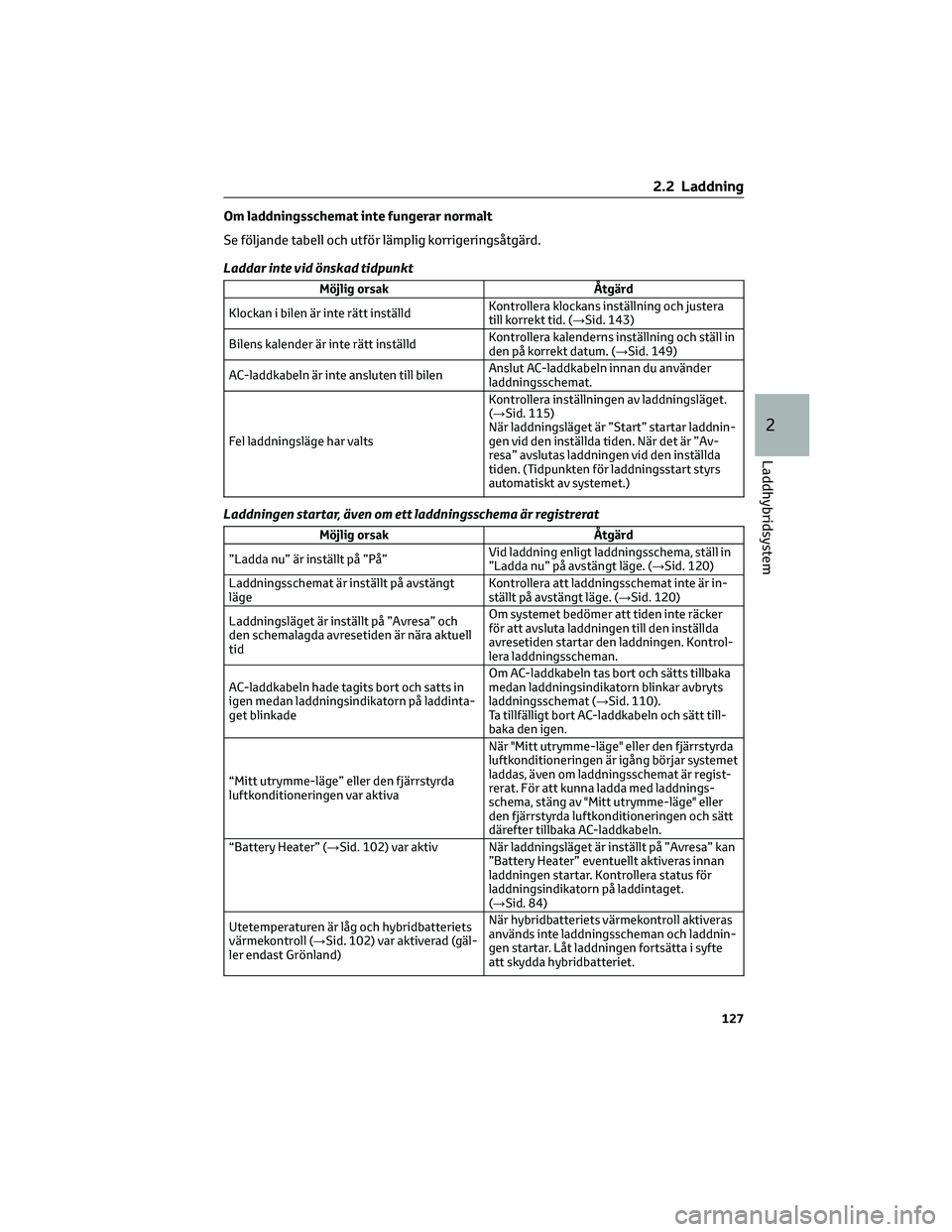

Om laddningsschemat inte fungerar normalt
Se följande tabell och utför lämplig korrigeringsåtgärd.
Laddar inte vid önskad tidpunkt
Möjlig orsak Åtgärd
Klockan i bilen är inte rätt inställdKontrollera klockans inställning och justera
till korrekt tid. (→Sid. 143)
Bilens kalender är inte rätt inställdKontrollera kalenderns inställning och ställ in
den på korrekt datum. (→Sid. 149)
AC-laddkabeln är inte ansluten till bilenAnslut AC-laddkabeln innan du använder
laddningsschemat.
Fel laddningsläge har valtsKontrollera inställningen av laddningsläget.
(→Sid. 115)
När laddningsläget är ”Start” startar laddnin-
gen vid den inställda tiden. När det är ”Av-
resa” avslutas laddningen vid den inställda
tiden. (Tidpunkten för laddningsstart styrs
automatiskt av systemet.)
Laddningen startar, även om ett laddningsschema är registrerat
Möjlig orsak Åtgärd
”Ladda nu” är inställt på ”På”Vid laddning enligt laddningsschema, ställ in
”Ladda nu” på avstängt läge. (→Sid. 120)
Laddningsschemat är inställt på avstängt
lägeKontrollera att laddningsschemat inte är in-
ställt på avstängt läge. (→Sid. 120)
Laddningsläget är inställt på ”Avresa” och
den schemalagda avresetiden är nära aktuell
tidOm systemet bedömer att tiden inte räcker
för att avsluta laddningen till den inställda
avresetiden startar den laddningen. Kontrol-
lera laddningsscheman.
AC-laddkabeln hade tagits bort och satts in
igen medan laddningsindikatorn på laddinta-
get blinkadeOm AC-laddkabeln tas bort och sätts tillbaka
medan laddningsindikatorn blinkar avbryts
laddningsschemat (→Sid. 110).
Ta tillfälligt bort AC-laddkabeln och sätt till-
baka den igen.
“Mitt utrymme-läge” eller den fjärrstyrda
luftkonditioneringen var aktivaNär "Mitt utrymme-läge" eller den fjärrstyrda
luftkonditioneringen är igång börjar systemet
laddas, även om laddningsschemat är regist-
rerat. För att kunna ladda med laddnings-
schema, stäng av "Mitt utrymme-läge" eller
den fjärrstyrda luftkonditioneringen och sätt
därefter tillbaka AC-laddkabeln.
“Battery Heater” (→Sid. 102) var aktiv När laddningsläget är inställt på ”Avresa” kan
”Battery Heater” eventuellt aktiveras innan
laddningen startar. Kontrollera status för
laddningsindikatorn på laddintaget.
(→Sid. 84)
Utetemperaturen är låg och hybridbatteriets
värmekontroll (→Sid. 102) var aktiverad (gäl-
ler endast Grönland)När hybridbatteriets värmekontroll aktiveras
används inte laddningsscheman och laddnin-
gen startar. Låt laddningen fortsätta i syfte
att skydda hybridbatteriet.
2.2 Laddning
127
2
Laddhybridsystem

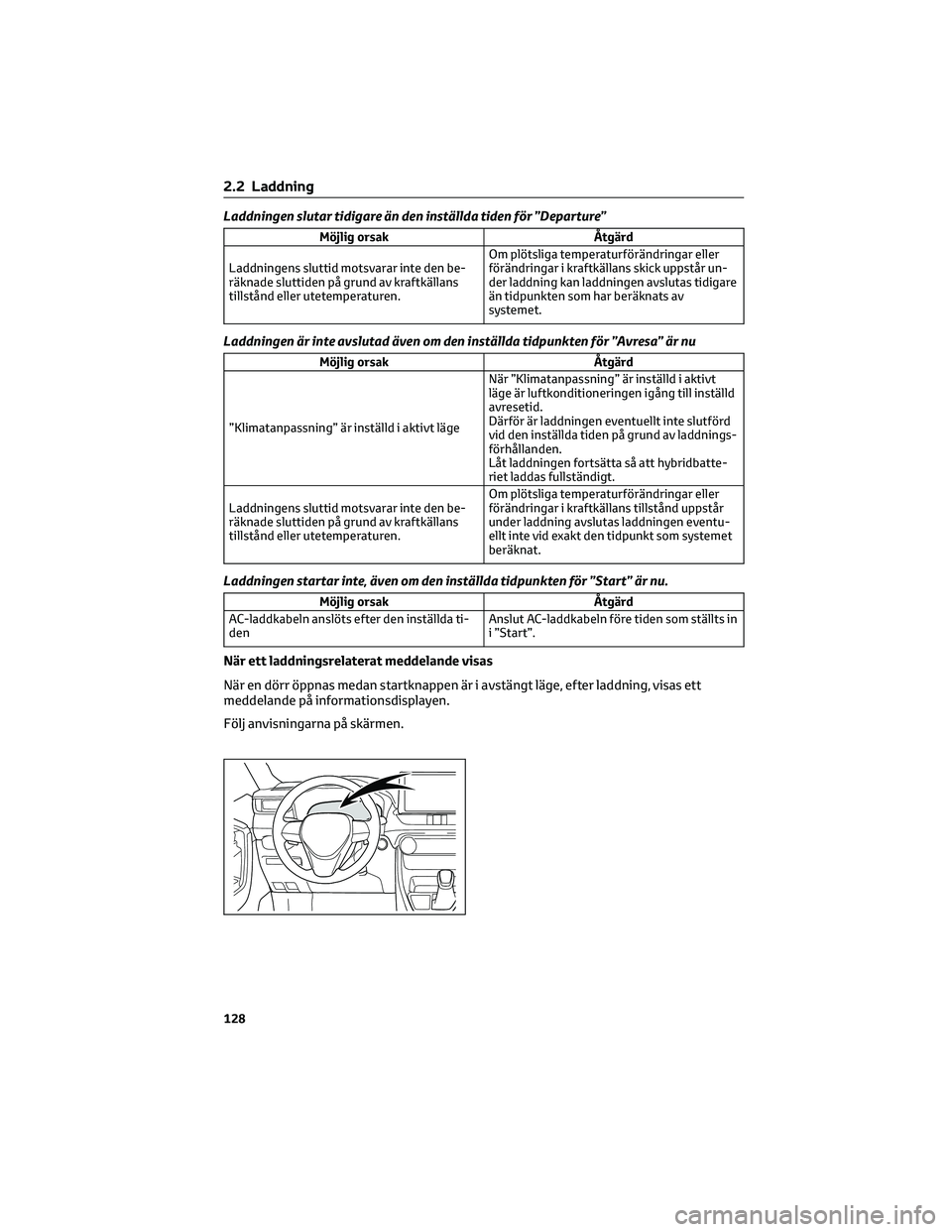

Laddningen slutar tidigare än den inställda tiden för ”Departure”
Möjlig orsak Åtgärd
Laddningens sluttid motsvarar inte den be-
räknade sluttiden på grund av kraftkällans
tillstånd eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans skick uppstår un-
der laddning kan laddningen avslutas tidigare
än tidpunkten som har beräknats av
systemet.
Laddningen är inte avslutad även om den inställda tidpunkten för ”Avresa” är nu
Möjlig orsak Åtgärd
”Klimatanpassning” är inställd i aktivt lägeNär ”Klimatanpassning” är inställd i aktivt
läge är luftkonditioneringen igång till inställd
avresetid.
Därför är laddningen eventuellt inte slutförd
vid den inställda tiden på grund av laddnings-
förhållanden.
Låt laddningen fortsätta så att hybridbatte-
riet laddas fullständigt.
Laddningens sluttid motsvarar inte den be-
räknade sluttiden på grund av kraftkällans
tillstånd eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans tillstånd uppstår
under laddning avslutas laddningen eventu-
ellt inte vid exakt den tidpunkt som systemet
beräknat.
Laddningen startar inte, även om den inställda tidpunkten för ”Start” är nu.
Möjlig orsak Åtgärd
AC-laddkabeln anslöts efter den inställda ti-
denAnslut AC-laddkabeln före tiden som ställts in
i ”Start”.
När ett laddningsrelaterat meddelande visas
När en dörr öppnas medan startknappen är i avstängt läge, efter laddning, visas ett
meddelande på informationsdisplayen.
Följ anvisningarna på skärmen.
2.2 Laddning
128
