4485-6. Rijtips

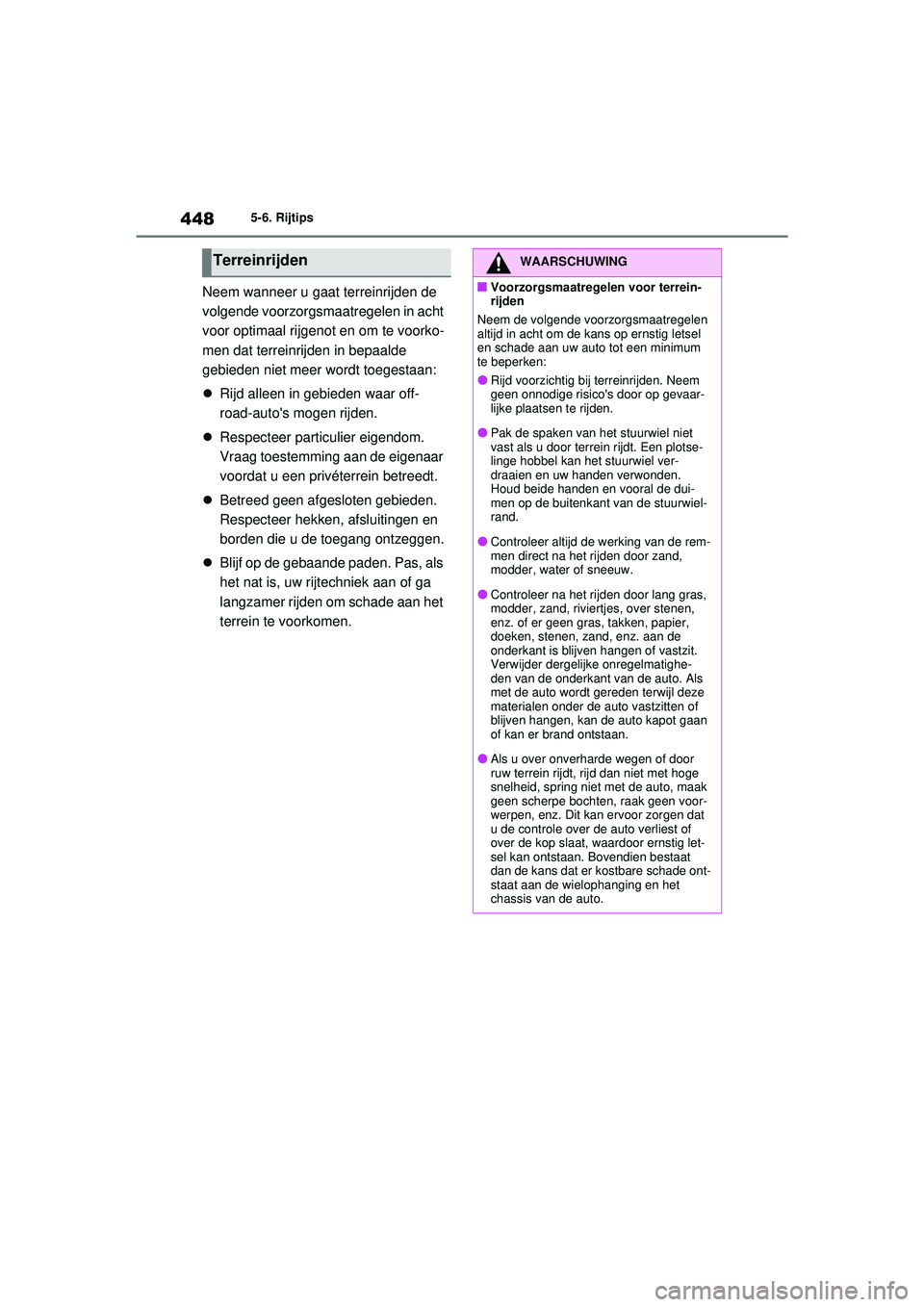

Neem wanneer u gaat terreinrijden de
volgende voorzorgsmaatregelen in acht
voor optimaal rijgenot en om te voorko-
men dat terreinrijden in bepaalde
gebieden niet meer wordt toegestaan:
Rijd alleen in gebieden waar off-
road-auto's mogen rijden.
 Respecteer particulier eigendom.
Vraag toestemming aan de eigenaar
voordat u een privéterrein betreedt.
 Betreed geen afgesloten gebieden.
Respecteer hekken, afsluitingen en
borden die u de toegang ontzeggen.
 Blijf op de gebaande paden. Pas, als
het nat is, uw rijtechniek aan of ga
langzamer rijden om schade aan het
terrein te voorkomen.
TerreinrijdenWAARSCHUWING
■Voorzorgsmaatregelen voor terrein-
rijden
Neem de volgende voorzorgsmaatregelen
altijd in acht om de kans op ernstig letsel
en schade aan uw auto tot een minimum
te beperken:
●Rijd voorzichtig bij terreinrijden. Neem
geen onnodige risico's door op gevaar-
lijke plaatsen te rijden.
●Pak de spaken van het stuurwiel niet
vast als u door terrein rijdt. Een plotse-
linge hobbel kan het stuurwiel ver-
draaien en uw handen verwonden.
Houd beide handen en vooral de dui-
men op de buitenkant van de stuurwiel-
rand.
●Controleer altijd de werking van de rem-
men direct na het rijden door zand,
modder, water of sneeuw.
●Controleer na het rijden door lang gras,
modder, zand, riviertjes, over stenen,
enz. of er geen gras, takken, papier,
doeken, stenen, zand, enz. aan de
onderkant is blijven hangen of vastzit.
Verwijder dergelijke onregelmatighe-
den van de onderkant van de auto. Als
met de auto wordt gereden terwijl deze
materialen onder de auto vastzitten of
blijven hangen, kan de auto kapot gaan
of kan er brand ontstaan.
●Als u over onverharde wegen of door
ruw terrein rijdt, rijd dan niet met hoge
snelheid, spring niet met de auto, maak
geen scherpe bochten, raak geen voor-
werpen, enz. Dit kan ervoor zorgen dat
u de controle over de auto verliest of
over de kop slaat, waardoor ernstig let-
sel kan ontstaan. Bovendien bestaat
dan de kans dat er kostbare schade ont-
staat aan de wielophanging en het
chassis van de auto.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 448 Wednesday, February 3, 2021 2:42 PM

4826-4. Gebruik van de overige voorzieningen in het interieur
• Knippert continu 4 keer herhaaldelijk (oranje)
■De draadloze lader kan worden bediend
als
Het contact in stand ACC of AAN staat.
■Bruikbare draagbare apparaten
Standaard Wireless Qi-laders kunnen wor-
den gebruikt voor draagbare apparaten.
Niet voor alle standaard Qi-apparaten is ech-
ter compatibiliteit gegarandeerd.
De draadloze lader is bedoeld voor draag-
bare apparaten met een laag vermogen van
niet meer dan 5 W, zoals mobiele telefoons
en smartphones.
■Wanneer er hoesjes of accessoires aan
de draagbare apparaten zijn bevestigd
Laad niet op wanneer er een hoesje of
accessoire aan het draagbare apparaat is
bevestigd dat niet compatibel is met Qi.
Afhankelijk van het type hoesje of accessoire
kan het zijn dat het laden niet mogelijk is.
Verwijder het hoesje of accessoire als het
draagbare apparaat op het laadgebied is
geplaatst, ook al wordt er niet geladen.
■Tijdens het laden is via AM-radio ruis te
horen
Schakel de draadloze lader uit en controleer
of de ruis is afgenomen. Als de ruis afneemt,
druk dan gedurende 2 seconden op de voe-
dingsschakelaar van de draadloze lader.
Hiermee kan de frequentie van de lader wor-
den gewijzigd en de ruis worden verminderd.
In dat geval gaat ook de werkingsindicator 2
keer oranje knipperen.
■Belangrijke punten met betrekking tot
de draadloze lader
●Als de elektronische sleutel niet in het inte-
rieur kan worden gesignaleerd, kan er niet
worden geladen. Wanneer het portier
wordt geopend en gesloten, wordt het
laden mogelijk tijdelijk onderbroken.
●Tijdens het laden worden de draadloze
lader en het draagbare apparaat warmer.
Dit duidt echter niet op een storing.
Wanneer een draagbaar apparaat tijdens
het laden warm wordt, stopt het laden
mogelijk als gevolg van de beschermings-
functie van het draagbare apparaat. In dit
geval kunt u weer laden nadat de tempera-
tuur van het draagbare apparaat aanmer-
kelijk is afgenomen.
●Afhankelijk van het gebruik van het draag-
bare apparaat is het mogelijk niet volledig
opgeladen. Dit duidt niet op een storing.
●Als u een mobiele telefoon gebruikt in de
buurt van een draadloze lader, nemen de
gespreksgevoeligheid en communicatie-
snelheid mogelijk af.
■Geluiden tijdens het gebruik
Wanneer de voeding wordt ingeschakeld, is
er tijdens het zoeken van het draagbare
apparaat een geluid te horen. Dit duidt echter
niet op een storing.
■Schoonmaken van de draadloze lader
 Blz. 492
■Label met voorzorgsmaatregelen m.b.t.
het gebruik van de draadloze lader
Op de draadloze lader bevindt zich een label.
Volg de instructies op het label.
Vermoedelijke oorzakenOplossing
De temperatuur in de
draadloze lader stijgt.
Stop direct met laden
en start het laden
weer na een poos te
hebben gewacht.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 482 Wednesday, February 3, 2021 2:42 PM

4887-1. Onderhoud en verzorging
7-1.Onderhoud en verzorging

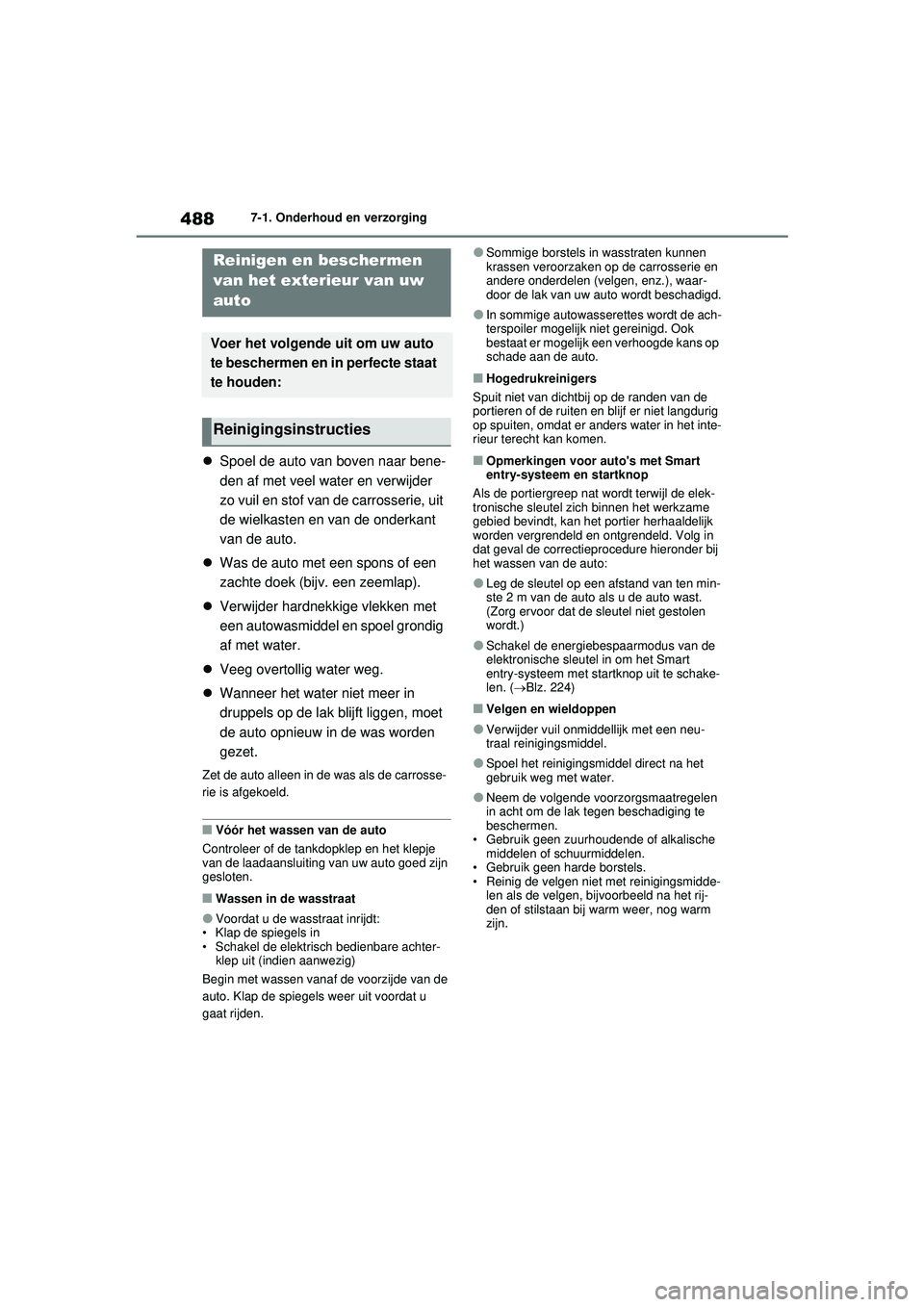

Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak blijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Vóór het wassen van de auto
Controleer of de tankdopklep en het klepje
van de laadaansluiting van uw auto goed zijn
gesloten.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk niet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerkingen voor auto's met Smart
entry-systeem en startknop
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zich binnen het werkzame
gebied bevindt, kan het portier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 224)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsmiddel direct na het
gebruik weg met water.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 488 Wednesday, February 3, 2021 2:42 PM

5067-3. Zelf uit te voeren onderhoud

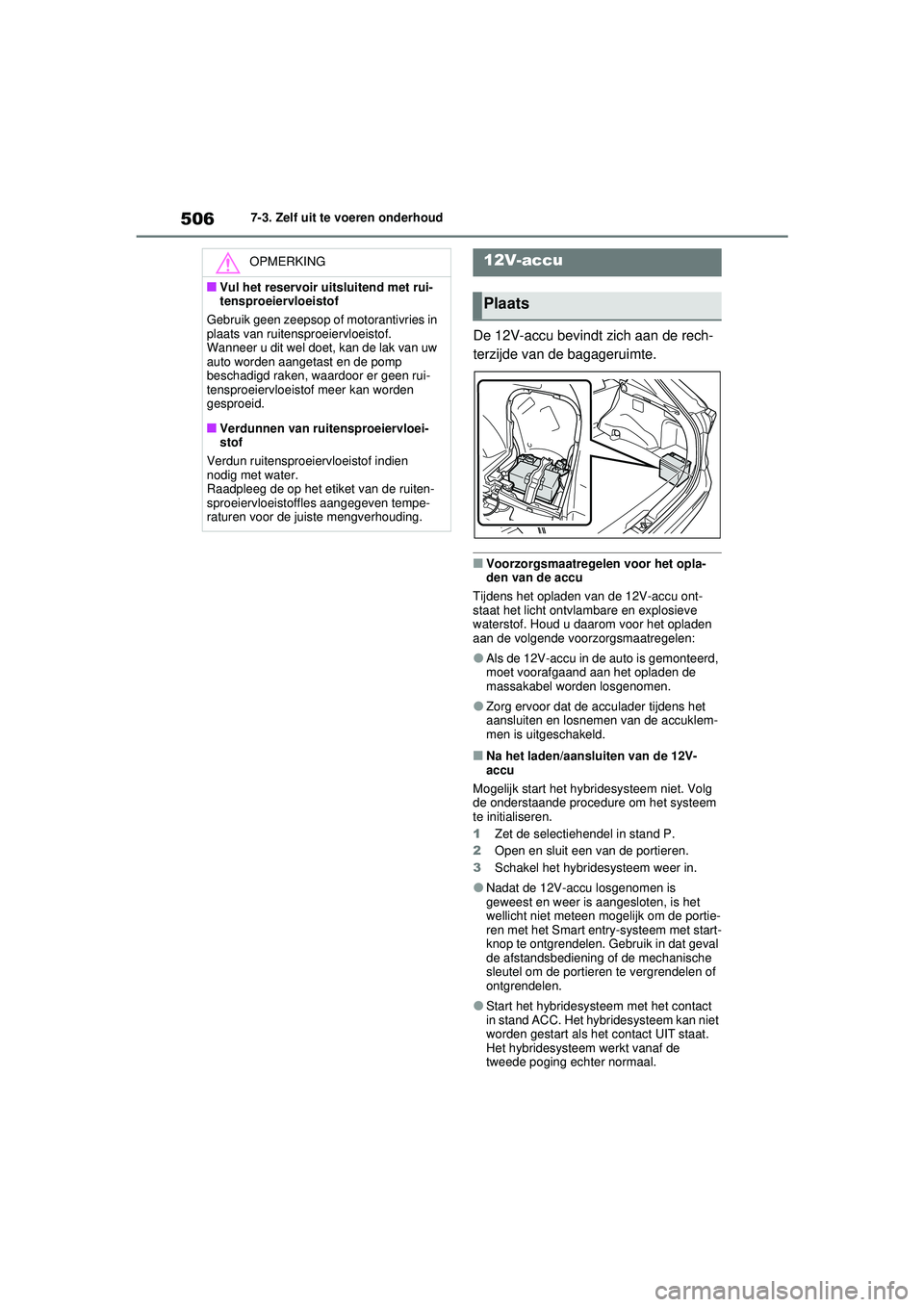

De 12V-accu bevindt zich aan de rech-
terzijde van de bagageruimte.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de 12V-
accu
Mogelijk start het hybridesysteem niet. Volg
de onderstaande procedure om het systeem
te initialiseren.
1 Zet de selectiehendel in stand P.
2 Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portie-
ren met het Smart entry-systeem met start-
knop te ontgrendelen. Gebruik in dat geval
de afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien
nodig met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
12V-accu
Plaats
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 506 Wednesday, February 3, 2021 2:42 PM

523
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseerd. (
Blz. 525)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 525)
 Wisselen tussen twee sets geregis-
treerde wielen.
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet het hybridesysteem
gedurende ten minste 20 minuten
uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
Plaatsen van
bandenspanningssensoren
en -zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's zonder reservewiel)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 511, 531)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 523 Wednesday, February 3, 2021 2:42 PM

5247-3. Zelf uit te voeren onderhoud
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 625)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Schakel het hybridesysteem in.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Setting
Pressure” (inst. spanning). Houd
vervolgens ingedrukt.
De melding “Set Pressure Accepted” (span-
ninginstelling geaccepteerd) wordt weerge-
geven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
Er wordt een melding weergegeven op het
multi-informatiedisplay. Ook wordt -- weer-
gegeven voor de bandenspanning van elke
band op het multi-informatiedisplay terwijl
het bandenspanningswaarschuwingssys-
teem de positie van de band bepaalt.
8Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de initialisatie is voltooid, wordt de ban-
denspanning van elke band weergegeven
op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
initialisatie worden voltooid als er gedurende
langere tijde met de auto wordt gereden.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de initialisa-
tie na 1 uur of langer rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
■Wanneer initialiseren
●De initialisatie wordt uitgevoerd als rijsnel-
heid ongeveer 40 km/h of hoger is.
●Voer de initialisatie uit na het op spanning
brengen van de banden. Zorg er daarnaast
voor dat de banden koud zijn bij de initiali-
satie en bij het aanpassen van de banden-
spanning.
●Het bandenspanningswaarschuwingssys-
teem kunt u zelf initialiseren maar afhanke-
lijk van de rijomstandigheden en de
rijomgeving kan het enige tijd duren voor-
dat de initialisatie voltooid is.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 524 Wednesday, February 3, 2021 2:42 PM

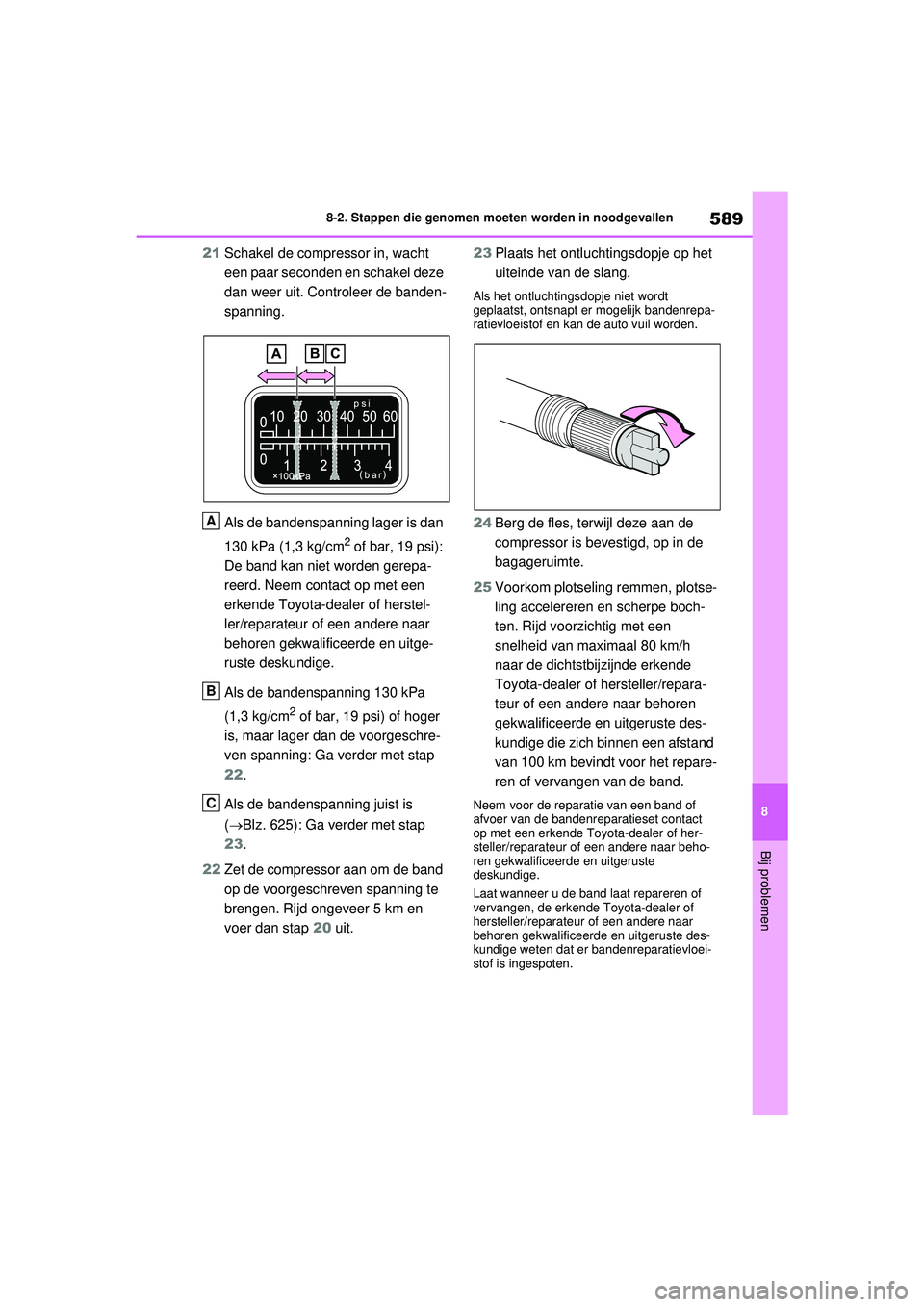

589
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
21
Schakel de compressor in, wacht
een paar seconden en schakel deze
dan weer uit. Controleer de banden-
spanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
22.
Als de bandenspanning juist is
( Blz. 625): Ga verder met stap
23.
22 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 20 uit. 23
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige die zich binnen een afstand
van 100 km bevindt voor het repare-
ren of vervangen van de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige weten dat er bandenreparatievloei-
stof is ingespoten.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 589 Wednesday, February 3, 2021 2:42 PM

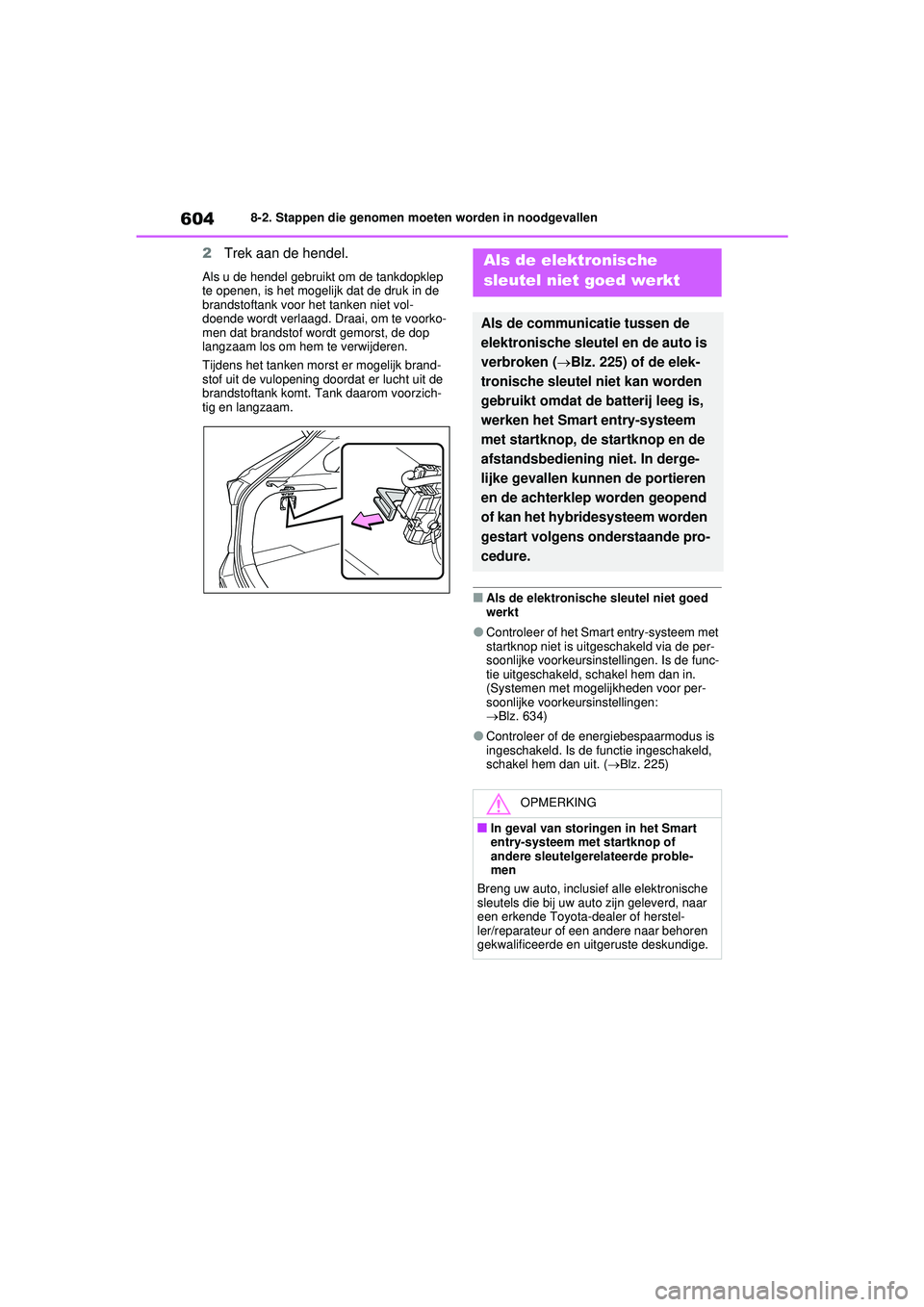

6048-2. Stappen die genomen moeten worden in noodgevallen
2Trek aan de hendel.
Als u de hendel gebruikt om de tankdopklep
te openen, is het mogelijk dat de druk in de
brandstoftank voor het tanken niet vol-
doende wordt verlaagd. Draai, om te voorko-
men dat brandstof wordt gemorst, de dop
langzaam los om hem te verwijderen.
Tijdens het tanken morst er mogelijk brand-
stof uit de vulopening doordat er lucht uit de
brandstoftank komt. Tank daarom voorzich-
tig en langzaam.
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uit geschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voork eursinstellingen:
 Blz. 634)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( Blz. 225)
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 225) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop, de startknop en de
afstandsbediening niet. In derge-
lijke gevallen kunnen de portieren
en de achterklep worden geopend
of kan het hybridesysteem worden
gestart volgens onderstaande pro-
cedure.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde proble-
men
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 604 Wednesday, February 3, 2021 2:42 PM

6128-2. Stappen die genomen moeten worden in noodgevallen
4Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogel ijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6 Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Als dit moeilijk te controleren
is, stel dan de temperatuurtoets in op LO en
zet de schakelaar A/C aan en uit. Schakel
vervolgens de airconditioning nog een aan-
tal keer in en uit. (De ventilator werkt moge-
lijk niet bij temperaturen beneden het
vriespunt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual” (Temp.
motorkoelvloeistof hoog. Stop op
een veilige plaats. Zie handleiding)
wordt weergegeven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 612 Wednesday, February 3, 2021 2:42 PM

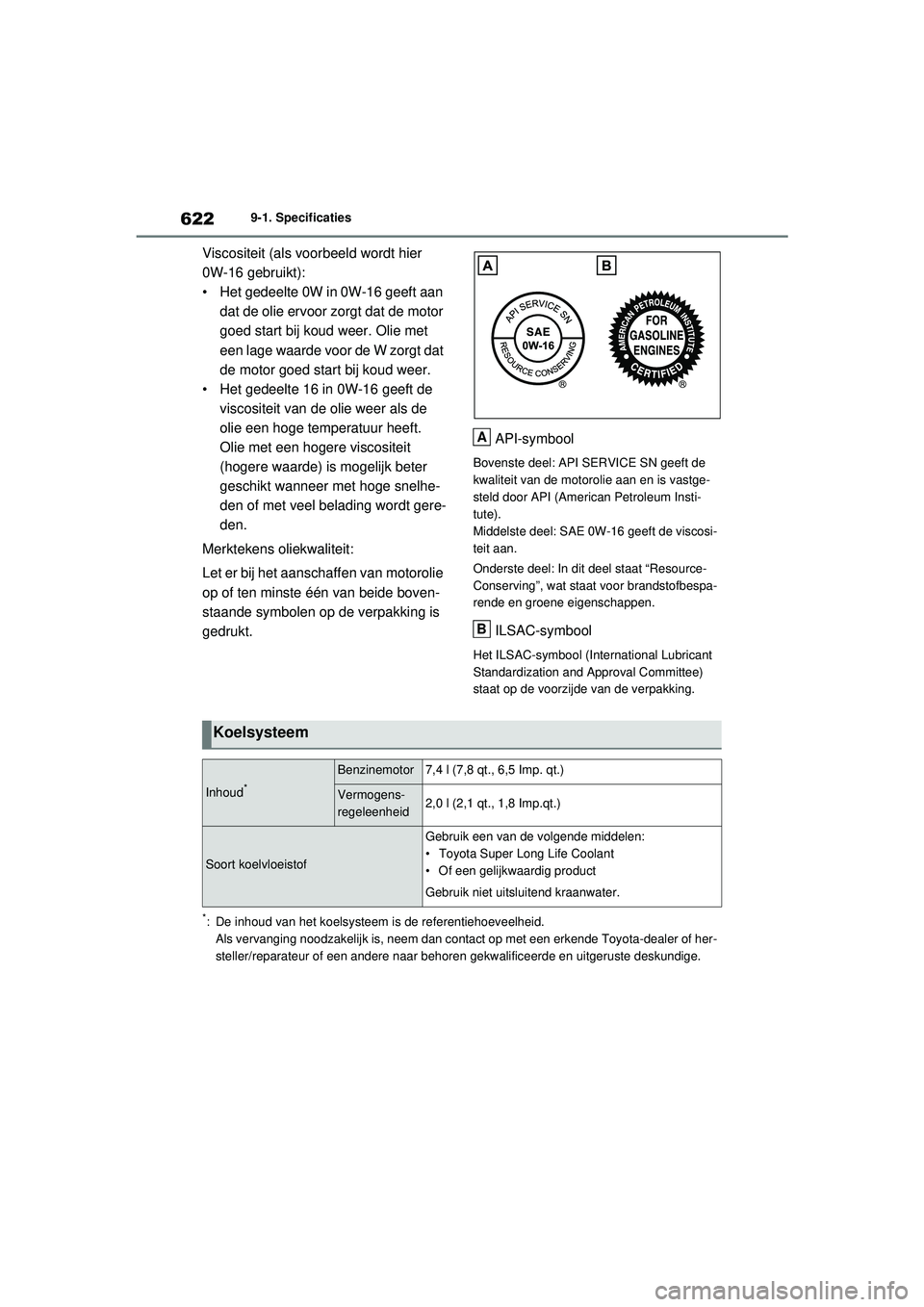

6229-1. Specificaties
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
*: De inhoud van het koelsysteem
is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
A
B
Koelsysteem
Inhoud*
Benzinemotor7,4 l (7,8 qt., 6,5 Imp. qt.)
Vermogens-
regeleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 622 Wednesday, February 3, 2021 2:42 PM
