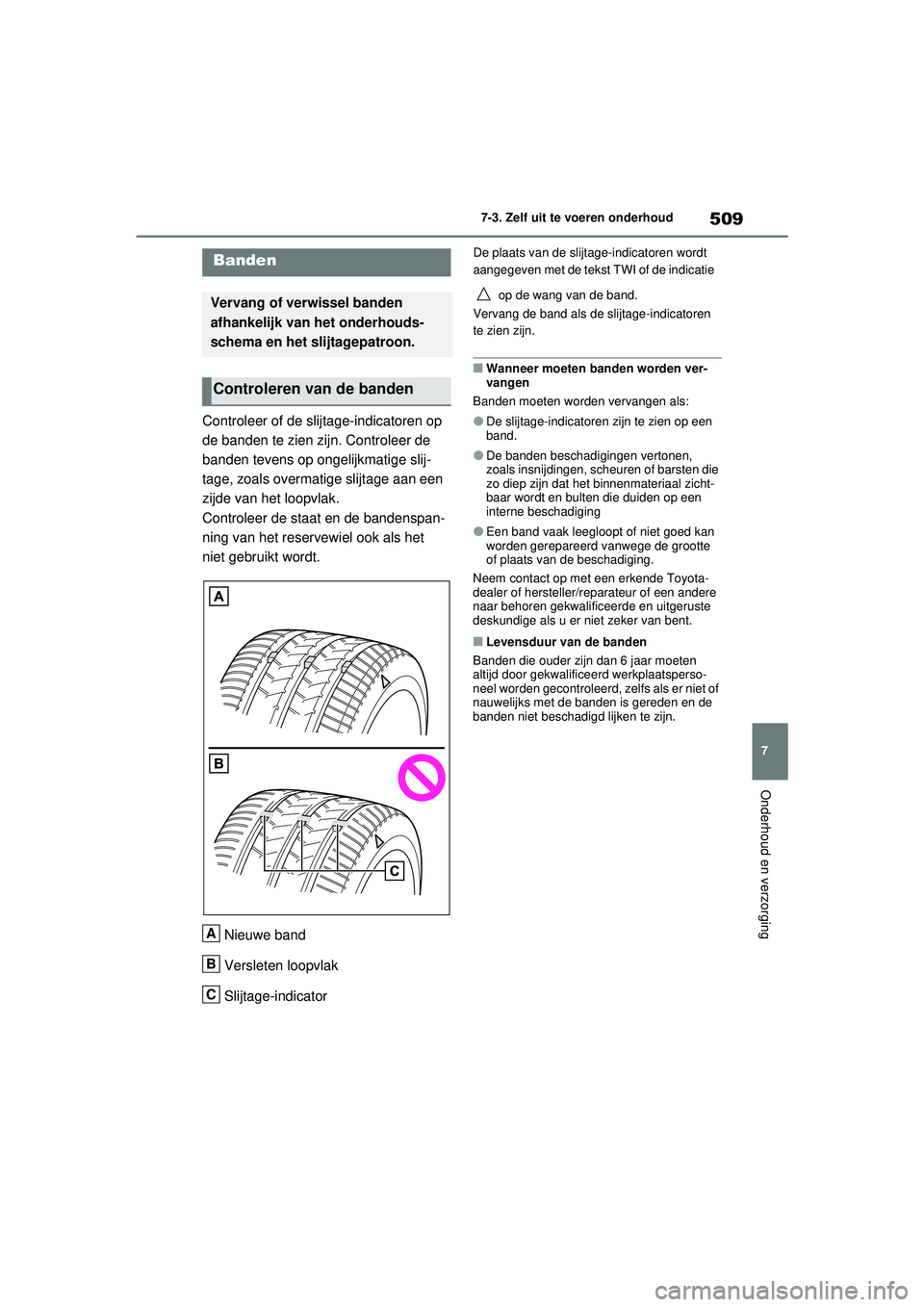

TOYOTA RAV4 PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

509
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer of de slijtage-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie op de wang van de band.
Vervang de band als de slijtage-indicatoren
te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een
band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
●Een band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als u er niet zeker van bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 509 Wednesday, February 3, 2021 2:42 PM

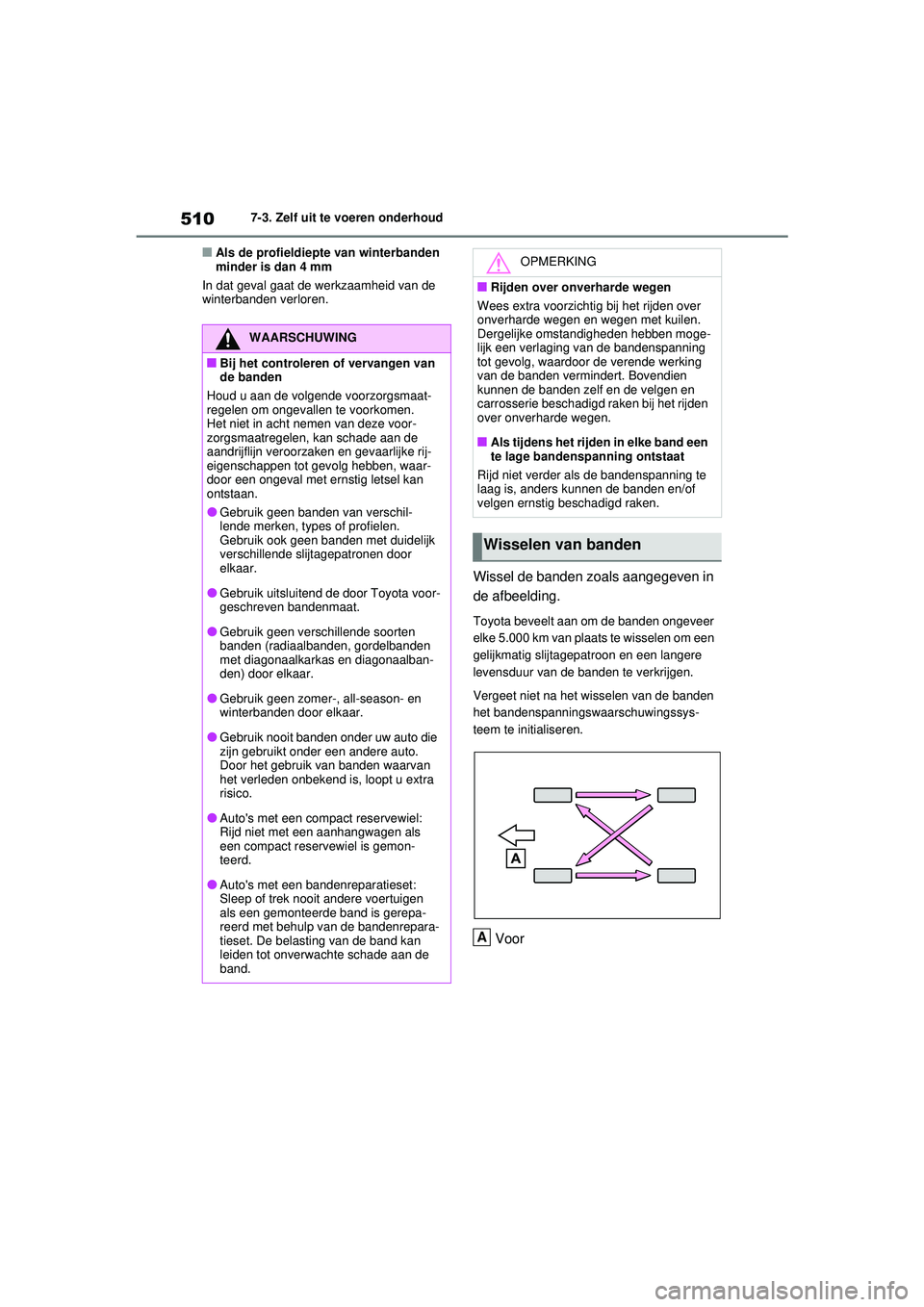

5107-3. Zelf uit te voeren onderhoud
■Als de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
Wissel de banden zoals aangegeven in
de afbeelding.
Toyota beveelt aan om de banden ongeveer
elke 5.000 km van plaats te wisselen om een
gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren.
Voor
WAARSCHUWING
■Bij het controleren of vervangen van
de banden
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voor-
zorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rij-
eigenschappen tot gevolg hebben, waar-
door een ongeval met ernstig letsel kan
ontstaan.
●Gebruik geen banden van verschil-
lende merken, types of profielen.
Gebruik ook geen banden met duidelijk
verschillende slijtagepatronen door
elkaar.
●Gebruik uitsluitend de door Toyota voor-
geschreven bandenmaat.
●Gebruik geen verschillende soorten
banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalban-
den) door elkaar.
●Gebruik geen zomer-, all-season- en
winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die
zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan
het verleden onbekend is, loopt u extra
risico.
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen als
een compact reservewiel is gemon-
teerd.
●Auto's met een bandenreparatieset:
Sleep of trek nooit andere voertuigen
als een gemonteerde band is gerepa-
reerd met behulp van de bandenrepara-
tieset. De belasting van de band kan
leiden tot onverwachte schade aan de
band.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
Wisselen van banden
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 510 Wednesday, February 3, 2021 2:42 PM

511
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Bij het wisselen van banden
Zorg ervoor dat het contact UIT staat. Als de
banden worden gewisseld terwijl het contact
AAN staat, wordt de bandenpositiegegevens
niet bijgewerkt.
Wanneer per ongeluk op deze manier gehan-
deld is, zet het contact dan UIT en vervol-
gens AAN, of initialiseer het systeem nadat is
gecontroleerd of de bandenspanning juist is.
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Het bandenspanningswaarschuwings-
systeem van deze auto kent 2 verschil-
lende soorten waarschuwingen.
 Wanneer “Adjust Pressure” (breng
banden op spanning) wordt weerge-
geven (normale waarschuwing)
Het waarschuwingslampje lage banden-
spanning gaat branden en er klinkt een zoe-
mer wanneer de bandenspanning te laag
wordt als gevolg van het natuurlijk weglek-
ken van lucht of een veranderde buitentem-
peratuur. (Oplossingen: Blz. 575, 625)
 Wanneer “Immediately Check tire
when Safe” (controleer de band
zodra dat veilig kan) wordt weerge-
geven (noodwaarschuwing)
Het waarschuwingslampje lage banden-
spanning gaat branden en er klinkt een zoe-
mer wanneer de bandenspanning plotseling
te laag wordt als gevolg van een klapband.
(Oplossingen: Blz. 575, 581, 593)
Het systeem kan echter mogelijk geen plot-
selinge klapband e.d. signaleren.
De door het bandenspanningswaar-
schuwingssysteem gesignaleerde ban-
denspanning kan op het multi-
informatiedisplay worden weergege-
ven.
De eenheid kan worden gewijzigd.
■Wijzigen van de eenheid
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
De eenheid kan niet worden gewijzigd wan-
neer de auto rijdt.
2 Zet het contact AAN.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
Bandenspannings-
waarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 511 Wednesday, February 3, 2021 2:42 PM

5127-3. Zelf uit te voeren onderhoud
5Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
6 Druk op of om “Setting Unit”
(instel. eenheid) te selecteren.
7 Druk op of om de gewenste
eenheid te selecteren en druk ver-
volgens op .
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Bandenspanning
●Nadat het contact AAN is gezet, kan het
enkele minuten duren voordat de banden-
spanning wordt weergegeven. Het kan ook
enkele minuten duren voordat de banden-
spanning wordt weergegeven nadat de
banden op spanning zijn gebracht.
●De bandenspanning verandert met de tem-
peratuur. De weergegeven waarden kun-
nen verschillen van de waarden die met
andere bandenspanningmeters worden
gemeten.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt. • Als de auto bedekt is met sneeuw of ijs,
vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
Als de bandenpositiegegevens niet juist
worden weergegeven als gevolg van
slechte ontvangst van de radiogolven, kan
de weergave worden hersteld door verder
te rijden en zo de ontvangst van de radio-
golven te veranderen.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 512 Wednesday, February 3, 2021 2:42 PM

513
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Verklaring voor het bandenspanningswaarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 513 Wednesday, February 3, 2021 2:42 PM

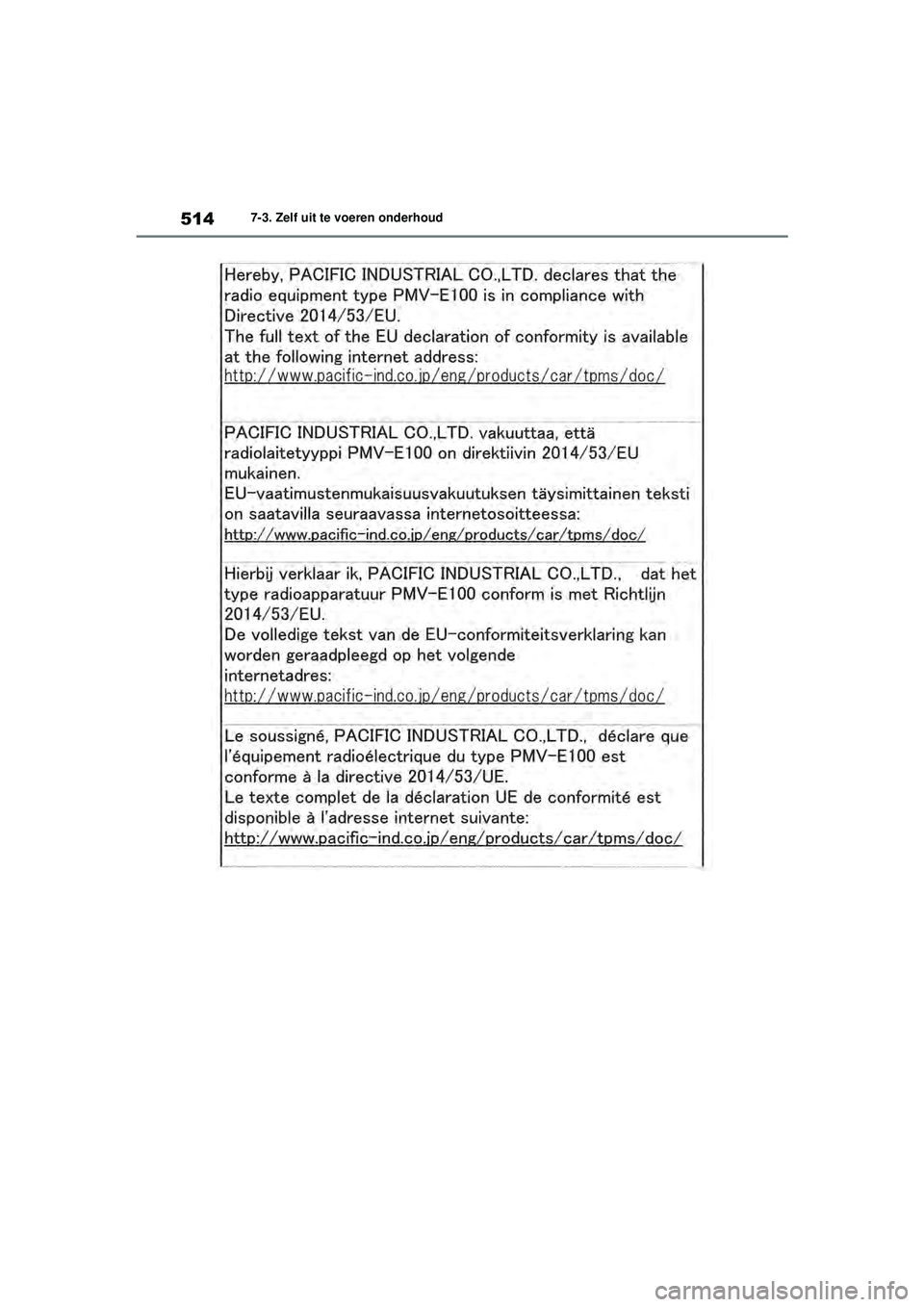

5147-3. Zelf uit te voeren onderhoud
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 514 Wednesday, February 3, 2021 2:42 PM

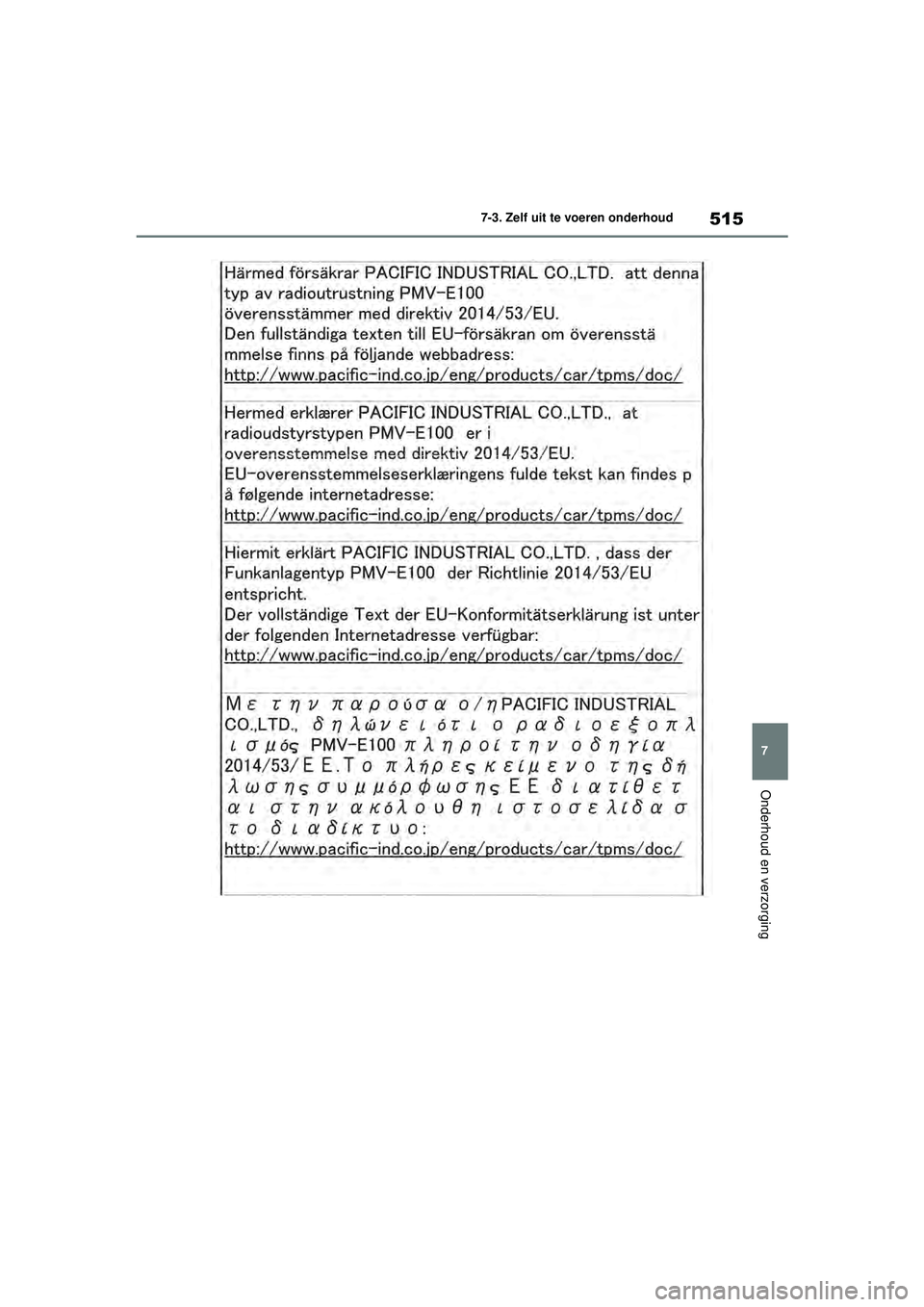

515
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 515 Wednesday, February 3, 2021 2:42 PM

5167-3. Zelf uit te voeren onderhoud
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 516 Wednesday, February 3, 2021 2:42 PM

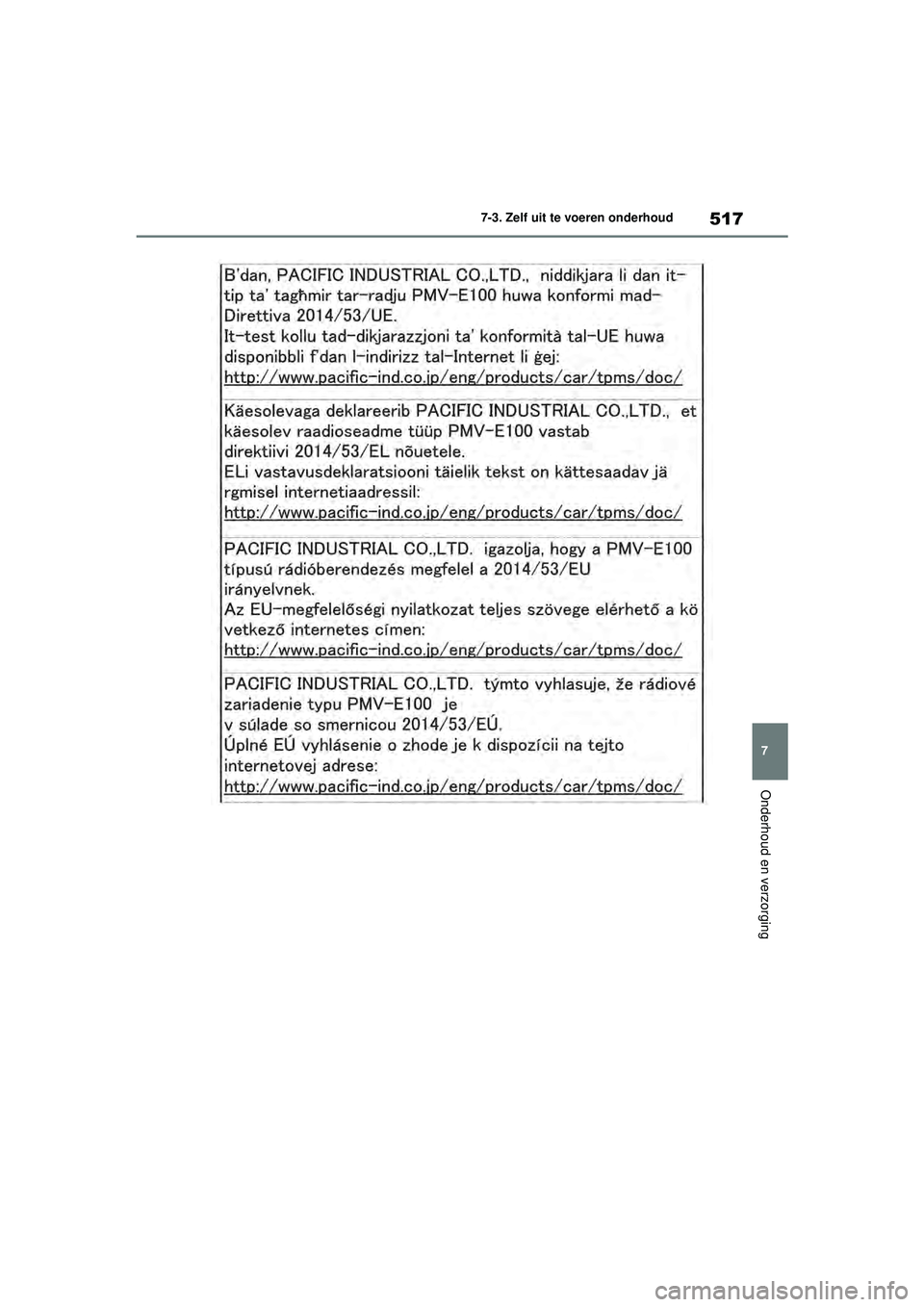

517
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 517 Wednesday, February 3, 2021 2:42 PM

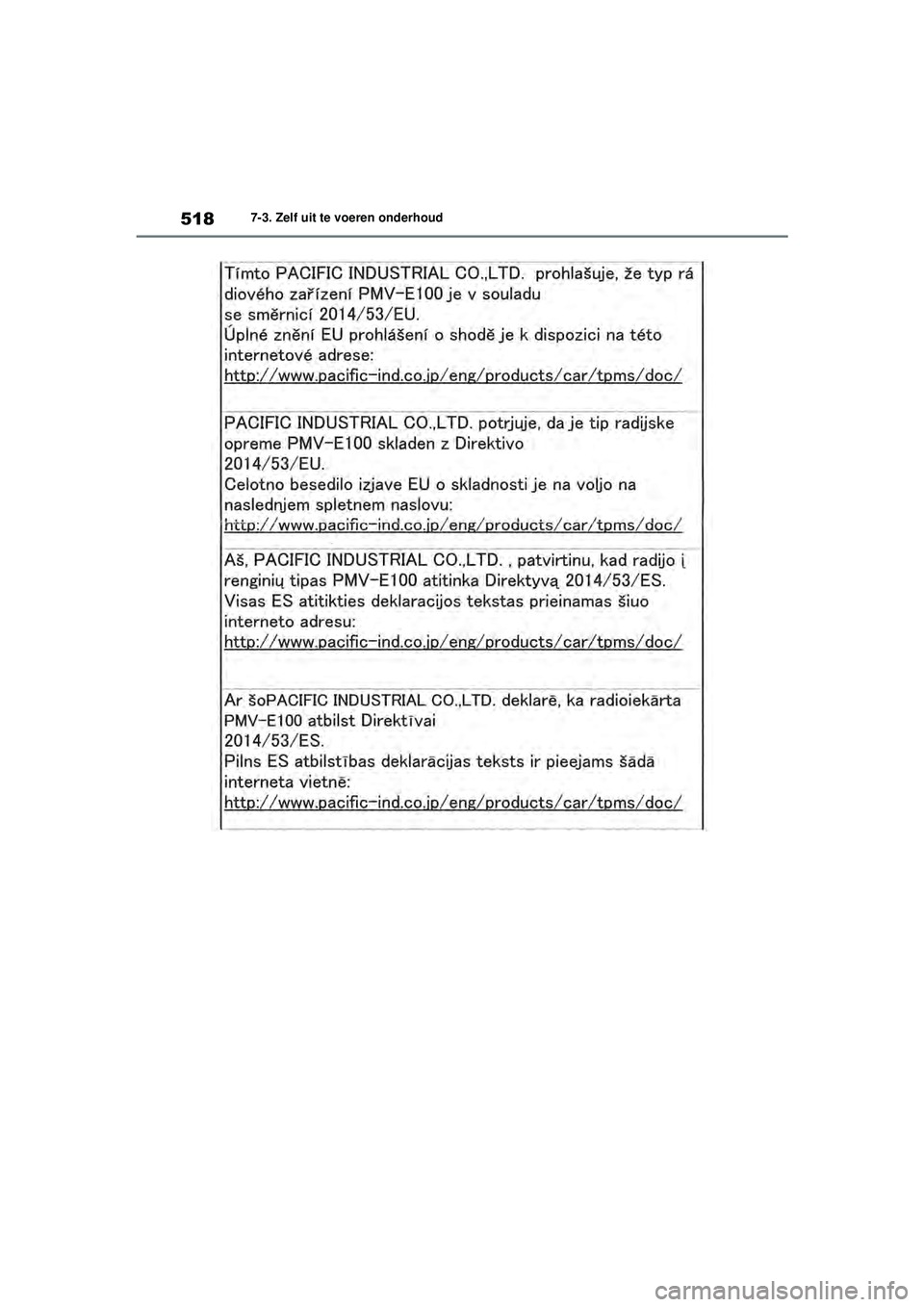

5187-3. Zelf uit te voeren onderhoud
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 518 Wednesday, February 3, 2021 2:42 PM
