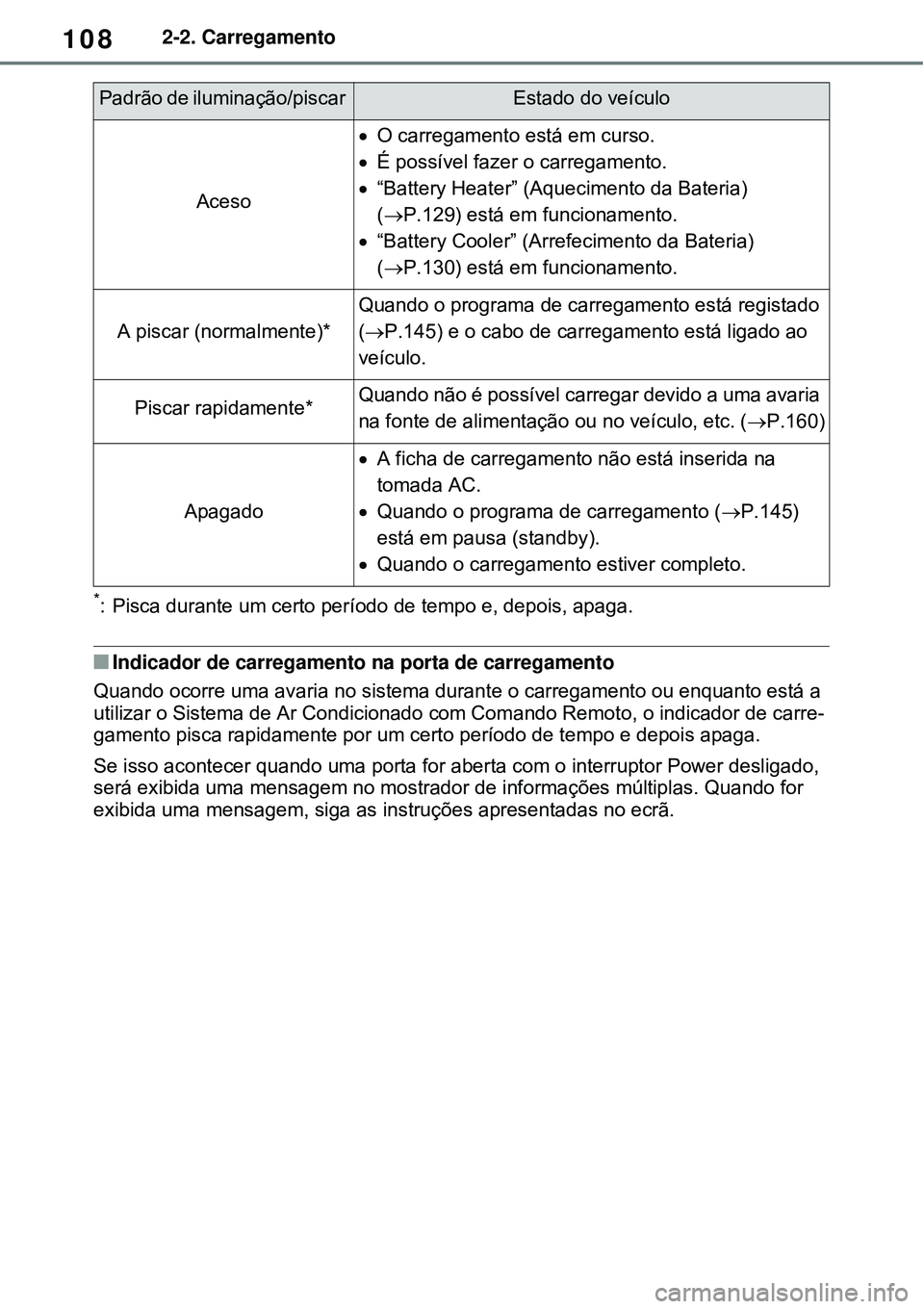

1082-2. Carregamento
*: Pisca durante um certo período de tempo e, depois, apaga.
Indicador de carregamento na porta de carregamento
Quando ocorre uma avaria no sistema durante o carregamento ou enquanto está a
utilizar o Sistema de Ar Condicionado com Comando Remoto, o indicador de carre-
gamento pisca rapidamente por um certo período de tempo e depois apaga.
Se isso acontecer quando uma porta for aberta com o interruptor Power desligado,
será exibida uma mensagem no mostrador de informações múltiplas. Quando for
exibida uma mensagem, siga as instruções apresentadas no ecrã.
Padrão de iluminação/piscar Estado do veículo
Aceso
O carregamento está em curso.
É possível fazer o carregamento.
“Battery Heater” (Aquecimento da Bateria)
(P.129) está em funcionamento.
“Battery Cooler” (Arrefecimento da Bateria)
(P.130) está em funcionamento.
A piscar (normalmente)*
Quando o programa de carregamento está registado
(P.145) e o cabo de carregamento está ligado ao
veículo.
Piscar rapidamente*Quando não é possível carregar devido a uma avaria
na fonte de alimentação ou no veículo, etc. (P.160)
Apagado
A ficha de carregamento não está inserida na
tomada AC.
Quando o programa de carregamento (P.145)
está em pausa (standby).
Quando o carregamento estiver completo.

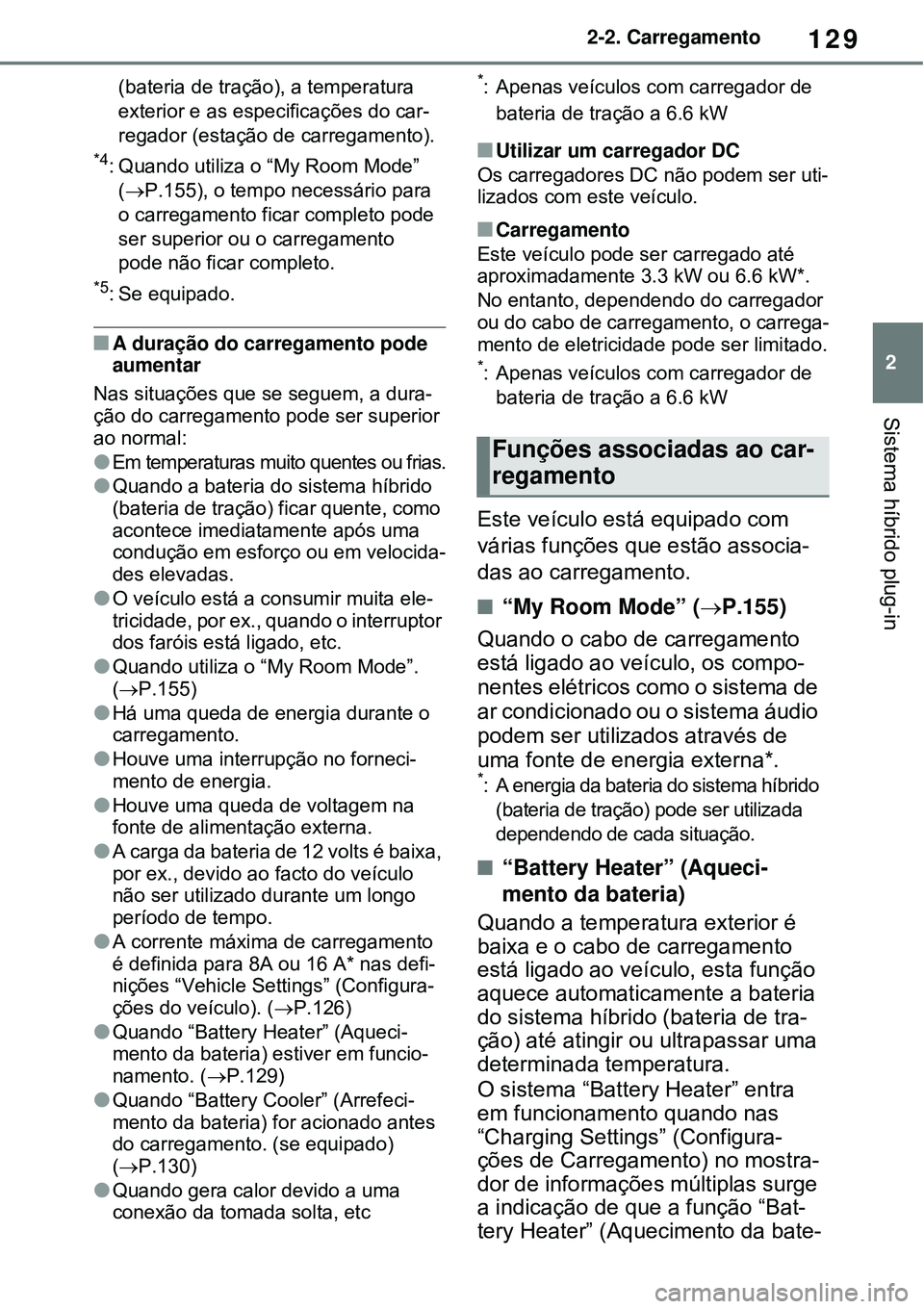

129
2 2-2. Carregamento
Sistema híbrido plug-in
(bateria de tração), a temperatura
exterior e as especificações do car-
regador (estação de carregamento).
*4: Quando utiliza o “My Room Mode”
(P.155), o tempo necessário para
o carregamento ficar completo pode
ser superior ou o carregamento
pode não ficar completo.
*5: Se equipado.
A duração do carregamento pode
aumentar
Nas situações que se seguem, a dura-
ção do carregamento pode ser superior
ao normal:
Em temperaturas muito quentes ou frias.
Quando a bateria do sistema híbrido
(bateria de tração) ficar quente, como
acontece imediatamente após uma
condução em esforço ou em velocida-
des elevadas.
O veículo está a consumir muita ele-
tricidade, por ex., quando o interruptor
dos faróis está ligado, etc.
Quando utiliza o “My Room Mode”.
(P.155)
Há uma queda de energia durante o
carregamento.
Houve uma interrupção no forneci-
mento de energia.
Houve uma queda de voltagem na
fonte de alimentação externa.
A carga da bateria de 12 volts é baixa,
por ex., devido ao facto do veículo
não ser utilizado durante um longo
período de tempo.
A corrente máxima de carregamento
é definida para 8A ou 16 A* nas defi-
nições “Vehicle Settings” (Configura-
ções do veículo). (P.126)
Quando “Battery Heater” (Aqueci-
mento da bateria) estiver em funcio-
namento. (P.129)
Quando “Battery Cooler” (Arrefeci-
mento da bateria) for acionado antes
do carregamento. (se equipado)
(P.130)
Quando gera calor devido a uma
conexão da tomada solta, etc
*: Apenas veículos com carregador de
bateria de tração a 6.6 kW
Utilizar um carregador DC
Os carregadores DC não podem ser uti-
lizados com este veículo.
Carregamento
Este veículo pode ser carregado até
aproximadamente 3.3 kW ou 6.6 kW*.
No entanto, dependendo do carregador
ou do cabo de carregamento, o carrega-
mento de eletricidade pode ser limitado.
*: Apenas veículos com carregador de
bateria de tração a 6.6 kW
Este veículo está equipado com
várias funções que estão associa-
das ao carregamento.
“My Room Mode” (P.155)
Quando o cabo de carregamento
está ligado ao veículo, os compo-
nentes elétricos como o sistema de
ar condicionado ou o sistema áudio
podem ser utilizados através de
uma fonte de energia externa*.
*: A energia da bateria do sistema híbrido
(bateria de tração) pode ser utilizada
dependendo de cada situação.
“Battery Heater” (Aqueci-
mento da bateria)
Quando a temperatura exterior é
baixa e o cabo de carregamento
está ligado ao veículo, esta função
aquece automaticamente a bateria
do sistema híbrido (bateria de tra-
ção) até atingir ou ultrapassar uma
determinada temperatura.
O sistema “Battery Heater” entra
em funcionamento quando nas
“Charging Settings” (Configura-
ções de Carregamento) no mostra-
dor de informações múltiplas surge
a indicação de que a função “Bat-
tery Heater” (Aquecimento da bate-
Funções associadas ao car-
regamento

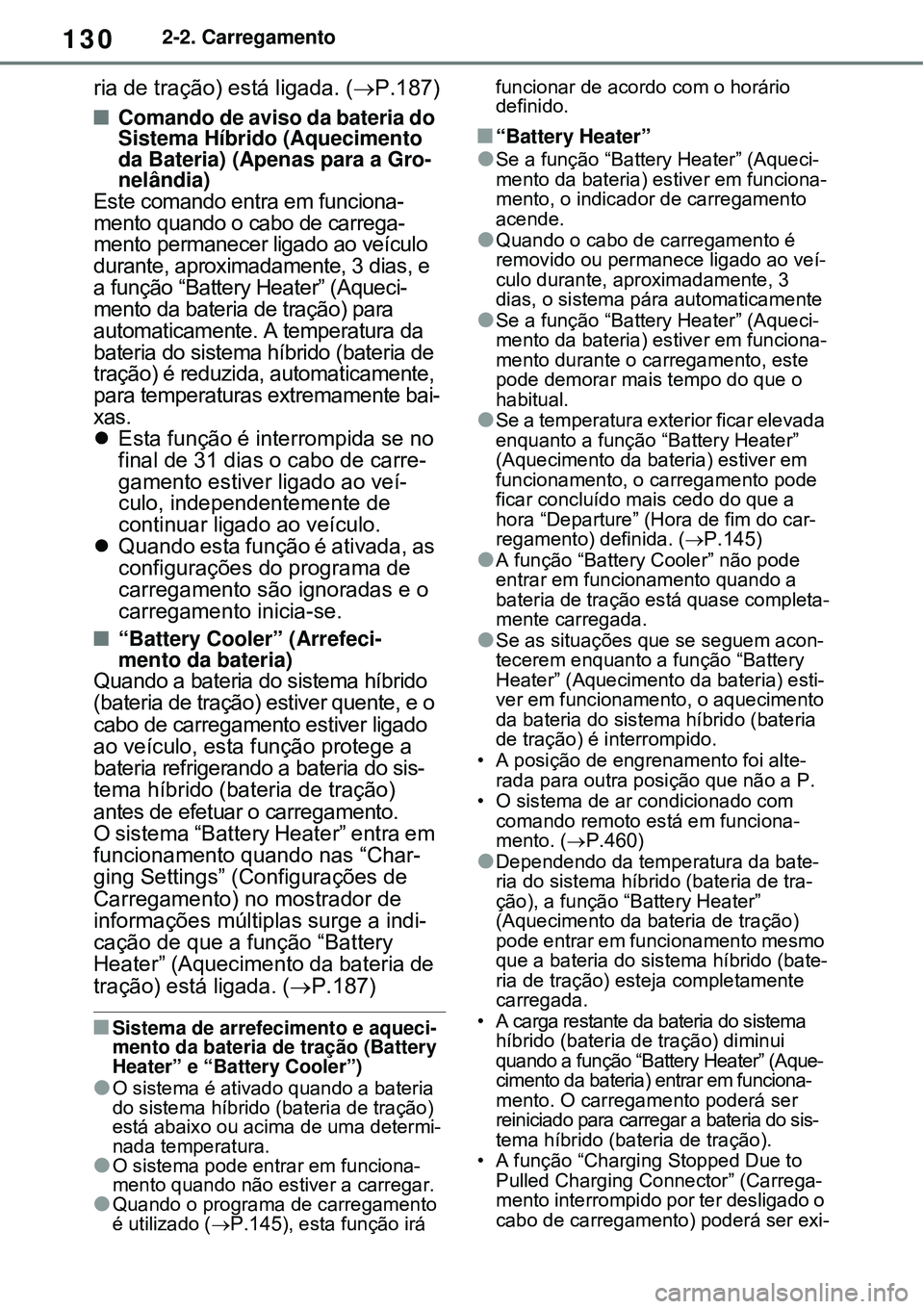

1302-2. Carregamento
ria de tração) está ligada. (P.187)
Comando de aviso da bateria do
Sistema Híbrido (Aquecimento
da Bateria) (Apenas para a Gro-
nelândia)
Este comando entra em funciona-
mento quando o cabo de carrega-
mento permanecer ligado ao veículo
durante, aproximadamente, 3 dias, e
a função “Battery Heater” (Aqueci-
mento da bateria de tração) para
automaticamente. A temperatura da
bateria do sistema híbrido (bateria de
tração) é reduzida, automaticamente,
para temperaturas extremamente bai-
xas.
Esta função é interrompida se no
final de 31 dias o cabo de carre-
gamento estiver ligado ao veí-
culo, independentemente de
continuar ligado ao veículo.
Quando esta função é ativada, as
configurações do programa de
carregamento são ignoradas e o
carregamento inicia-se.
“Battery Cooler” (Arrefeci-
mento da bateria)
Quando a bateria do sistema híbrido
(bateria de tração) estiver quente, e o
cabo de carregamento estiver ligado
ao veículo, esta função protege a
bateria refrigerando a bateria do sis-
tema híbrido (bateria de tração)
antes de efetuar o carregamento.
O sistema “Battery Heater” entra em
funcionamento quando nas “Char-
ging Settings” (Configurações de
Carregamento) no mostrador de
informações múltiplas surge a indi-
cação de que a função “Battery
Heater” (Aquecimento da bateria de
tração) está ligada. (
P.187)
Sistema de arrefecimento e aqueci-
mento da bateria de tração (Battery
Heater” e “Battery Cooler”)
O sistema é ativado quando a bateria
do sistema híbrido (bateria de tração)
está abaixo ou acima de uma determi-
nada temperatura.
O sistema pode entrar em funciona-
mento quando não estiver a carregar.
Quando o programa de carregamento
é utilizado (P.145), esta função irá funcionar de acordo com o horário
definido.
“Battery Heater”
Se a função “Battery Heater” (Aqueci-
mento da bateria) estiver em funciona-
mento, o indicador de carregamento
acende.
Quando o cabo de carregamento é
removido ou permanece ligado ao veí-
culo durante, aproximadamente, 3
dias, o sistema pára automaticamente
Se a função “Battery Heater” (Aqueci-
mento da bateria) estiver em funciona-
mento durante o carregamento, este
pode demorar mais tempo do que o
habitual.
Se a temperatura exterior ficar elevada
enquanto a função “Battery Heater”
(Aquecimento da bateria) estiver em
funcionamento, o carregamento pode
ficar concluído mais cedo do que a
hora “Departure” (Hora de fim do car-
regamento) definida. (
P.145)A função “Battery Cooler” não pode
entrar em funcionamento quando a
bateria de tração está quase completa-
mente carregada.
Se as situações que se seguem acon-
tecerem enquanto a função “Battery
Heater” (Aquecimento da bateria) esti-
ver em funcionamento, o aquecimento
da bateria do sistema híbrido (bateria
de tração) é interrompido.
• A posição de engrenamento foi alte-
rada para outra posição que não a P.
• O sistema de ar condicionado com
comando remoto está em funciona-
mento. (
P.460)Dependendo da temperatura da bate-
ria do sistema híbrido (bateria de tra-
ção), a função “Battery Heater”
(Aquecimento da bateria de tração)
pode entrar em funcionamento mesmo
que a bateria do sistema híbrido (bate-
ria de tração) esteja completamente
carregada.
• A carga restante da bateria do sistema
híbrido (bateria de tração) diminui
quando a função “Battery Heater” (Aque-
cimento da bateria) entrar em funciona-
mento. O carregamento poderá ser
reiniciado para carregar a bateria do sis-
tema híbrido (bateria de tração).

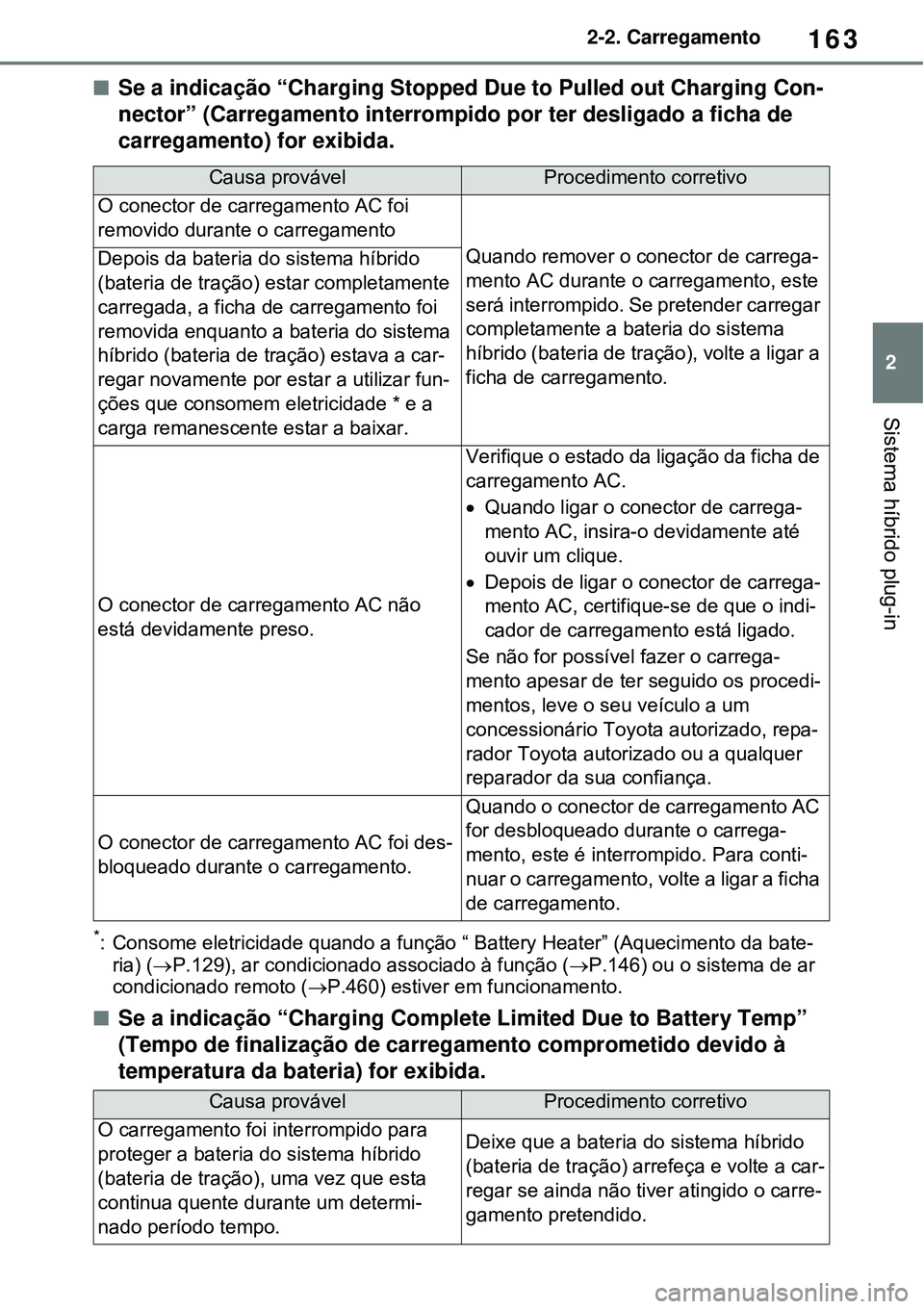

• A função “Charging Stopped Due to
Pulled Charging Connector” (Carrega-
mento interrompido por ter desligado o
cabo de carregamento) poderá ser exi-

1362-2. Carregamento
Evite acelerar e desacelerar frequente e
subitamente durante a condução EV.
Evite atingir frequentemente a veloci-
dade máxima durante a condução EV.
(P.90)
Deixe pouca carga na bateria do sis-
tema híbrido (bateria de tração)
quando souber que o veículo vai ficar
parado durante um longo período de
tempo.
Depois de confirmar que o modo EV
ou AUTO EV/HV mudou para o modo
HV, desligue o interruptor Power.
Utilize a função do temporizador do
carregamento o máximo possível
para carregar completamente a bate-
ria do sistema híbrido (bateria de tra-
ção) imediatamente antes de iniciar a
marcha. (P.145)
Para além disso, se a capacidade da
bateria do sistema híbrido (bateria de
tração) reduzir, a distância que pode ser
percorrida no modo EV ou no modo
AUTO EV/HV também diminui. Con-
tudo, o desempenho do veículo não
piora de forma significativa.
Quando a carga remanescente na
bateria do sistema híbrido (bateria
de tração) for baixa após o carrega-
mento
Nas situações que se seguem, a carga
remanescente na bateria do sistema
híbrido (bateria de tração) após o carre-
gamento estar terminado pode ser infe-
rior ao normal para proteger o sistema
(a autonomia de condução EV depois
da bateria estar completamente carre-
gada pode estar reduzida).*
O carregamento ocorreu quando a
temperatura exterior estava baixa ou
elevada
O carregamento ocorreu imediata-
mente após uma condução com muita
carga ou com muito calor
Quando nenhuma das situações acima
descritas se aplicar e houver uma redu-
ção drástica na carga remanescente na
bateria do sistema híbrido (bateria de
tração) após o carregamento estar ter-
minado, leve o seu veículo a um con-
cessionário Toyota autorizado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção.
*: Quando isto acontecer, mesmo que o
mostrador da carga remanescente na
bateria do sistema híbrido (bateria de
tração) indique que esta está comple-
tamente carregada, a carga remanes-
cente diminui mais rapidamente do
que o habitual.
Quando a carga emitida pela bate-
ria do sistema híbrido (bateria de
tração) diminuir
Quando a alimentação fornecida pelo
equipamento de carregamento for baixa
ou o funcionamento do “Battery Heater”
(“Aquecimento da bateria”), etc. reduzir
a capacidade de carga da bateria do
sistema híbrido (bateria de tração), a
carga emitida pela mesma pode dimi-
nuir.

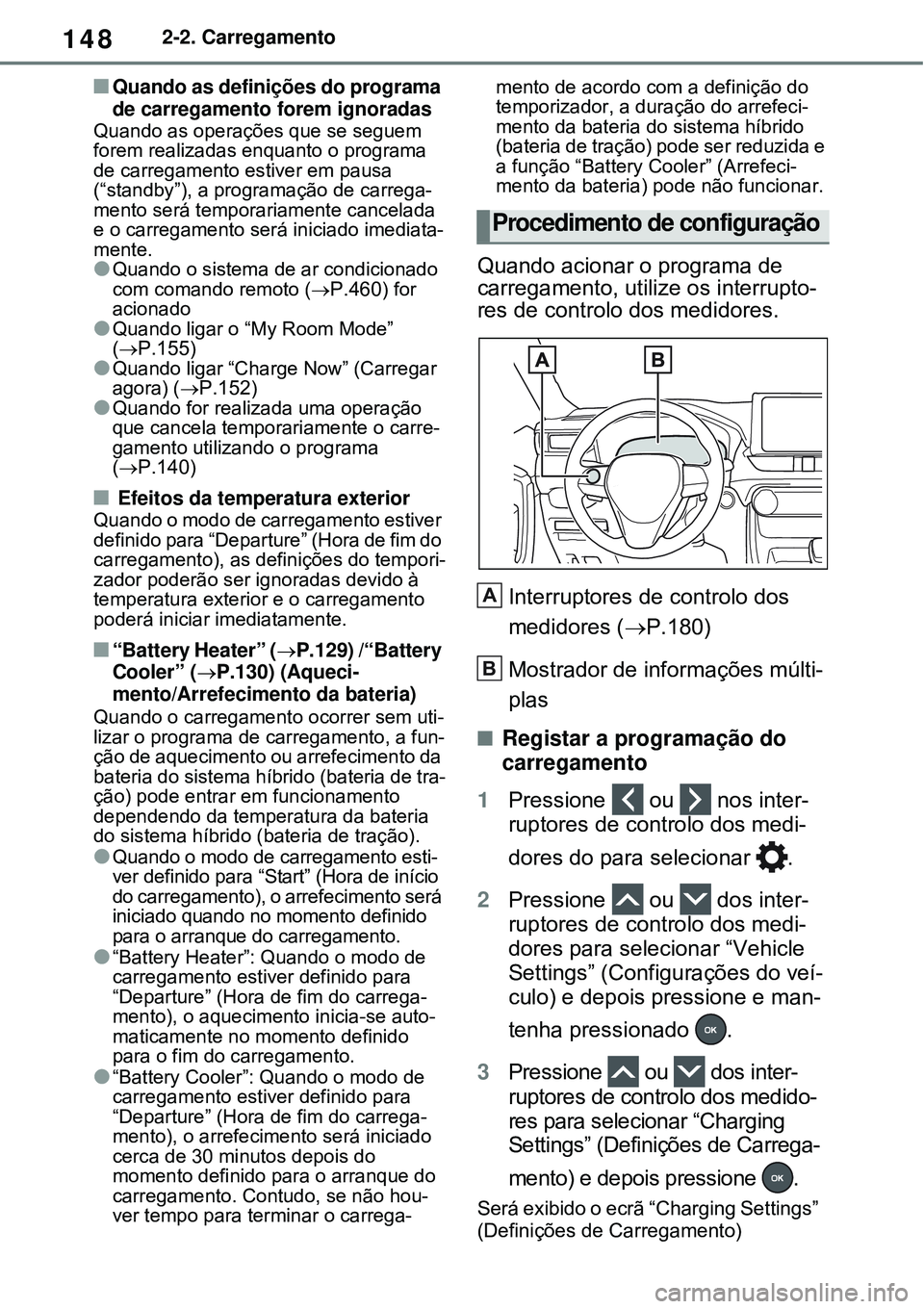

1482-2. Carregamento
Quando as definições do programa
de carregamento forem ignoradas
Quando as operações que se seguem
forem realizadas enquanto o programa
de carregamento estiver em pausa
(“standby”), a programação de carrega-
mento será temporariamente cancelada
e o carregamento será iniciado imediata-
mente.
Quando o sistema de ar condicionado
com comando remoto (P.460) for
acionado
Quando ligar o “My Room Mode”
(P.155)Quando ligar “Charge Now” (Carregar
agora) (P.152)Quando for realizada uma operação
que cancela temporariamente o carre-
gamento utilizando o programa
(
P.140)
 Efeitos da temperatura exteriorQuando o modo de carregamento estiver
definido para “Departure” (Hora de fim do
carregamento), as definições do tempori-
zador poderão ser ignoradas devido à
temperatura exterior e o carregamento
poderá iniciar imediatamente.
“Battery Heater” (P.129) /“Battery
Cooler” (P.130) (Aqueci-
mento/Arrefecimento da bateria)
Quando o carregamento ocorrer sem uti-
lizar o programa de carregamento, a fun-
ção de aquecimento ou arrefecimento da
bateria do sistema híbrido (bateria de tra-
ção) pode entrar em funcionamento
dependendo da temperatura da bateria
do sistema híbrido (bateria de tração).
Quando o modo de carregamento esti-
ver definido para “Start” (Hora de início
do carregamento), o arrefecimento será
iniciado quando no momento definido
para o arranque do carregamento.
“Battery Heater”: Quando o modo de
carregamento estiver definido para
“Departure” (Hora de fim do carrega-
mento), o aquecimento inicia-se auto-
maticamente no momento definido
para o fim do carregamento.
“Battery Cooler”: Quando o modo de
carregamento estiver definido para
“Departure” (Hora de fim do carrega-
mento), o arrefecimento será iniciado
cerca de 30 minutos depois do
momento definido para o arranque do
carregamento. Contudo, se não hou-
ver tempo para terminar o carrega-mento de acordo com a definição do
temporizador, a duração do arrefeci-
mento da bateria do sistema híbrido
(bateria de tração) pode ser reduzida e
a função “Battery Cooler” (Arrefeci-
mento da bateria) pode não funcionar.
Quando acionar o programa de
carregamento, utilize os interrupto-
res de controlo dos medidores.
Interruptores de controlo dos
medidores (P.180)
Mostrador de informações múlti-
plas
Registar a programação do
carregamento
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores do para selecionar .
2Pressione ou dos inter-
ruptores de controlo dos medi-
dores para selecionar “Vehicle
Settings” (Configurações do veí-
culo) e depois pressione e man-
tenha pressionado .
3Pressione ou dos inter-
ruptores de controlo dos medido-
res para selecionar “Charging
Settings” (Definições de Carrega-
mento) e depois pressione .
Será exibido o ecrã “Charging Settings”
(Definições de Carregamento)
Procedimento de configuração
A
B

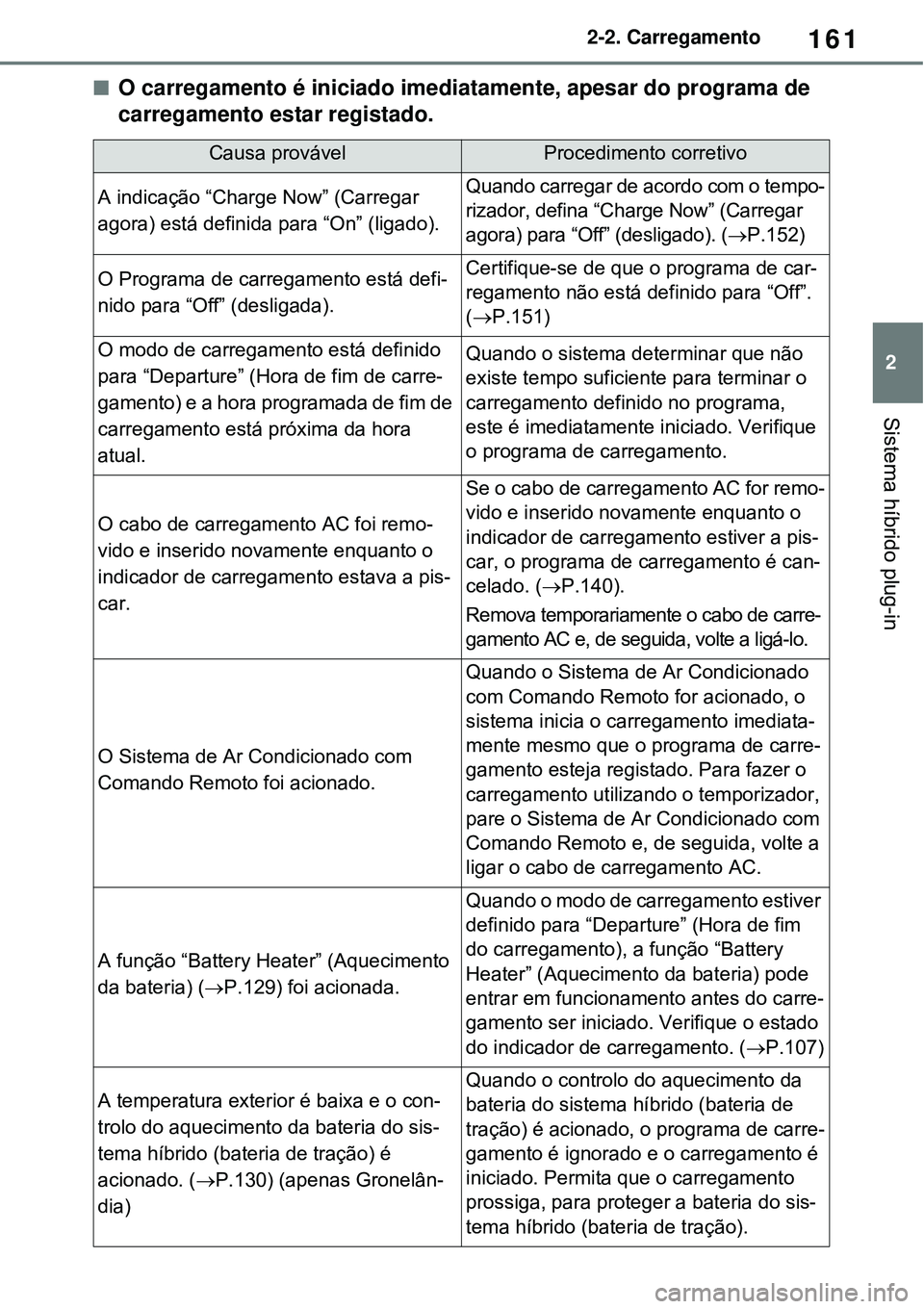

161
2 2-2. Carregamento
Sistema híbrido plug-in
O carregamento é iniciado imediatamente, apesar do programa de
carregamento estar registado.
Causa provávelProcedimento corretivo
A indicação “Charge Now” (Carregar
agora) está definida para “On” (ligado).Quando carregar de acordo com o tempo-
rizador, defina “Charge Now” (Carregar
agora) para “Off” (desligado). (P.152)
O Programa de carregamento está defi-
nido para “Off” (desligada).Certifique-se de que o programa de car-
regamento não está definido para “Off”.
(P.151)
O modo de carregamento está definido
para “Departure” (Hora de fim de carre-
gamento) e a hora programada de fim de
carregamento está próxima da hora
atual.Quando o sistema determinar que não
existe tempo suficiente para terminar o
carregamento definido no programa,
este é imediatamente iniciado. Verifique
o programa de carregamento.
O cabo de carregamento AC foi remo-
vido e inserido novamente enquanto o
indicador de carregamento estava a pis-
car.
Se o cabo de carregamento AC for remo-
vido e inserido novamente enquanto o
indicador de carregamento estiver a pis-
car, o programa de carregamento é can-
celado. (P.140).
Remova temporariamente o cabo de carre-
gamento AC e, de seguida, volte a ligá-lo.
O Sistema de Ar Condicionado com
Comando Remoto foi acionado.
Quando o Sistema de Ar Condicionado
com Comando Remoto for acionado, o
sistema inicia o carregamento imediata-
mente mesmo que o programa de carre-
gamento esteja registado. Para fazer o
carregamento utilizando o temporizador,
pare o Sistema de Ar Condicionado com
Comando Remoto e, de seguida, volte a
ligar o cabo de carregamento AC.
A função “Battery Heater” (Aquecimento
da bateria) (P.129) foi acionada.
Quando o modo de carregamento estiver
definido para “Departure” (Hora de fim
do carregamento), a função “Battery
Heater” (Aquecimento da bateria) pode
entrar em funcionamento antes do carre-
gamento ser iniciado. Verifique o estado
do indicador de carregamento. (P.107)
A temperatura exterior é baixa e o con-
trolo do aquecimento da bateria do sis-
tema híbrido (bateria de tração) é
acionado. (P.130) (apenas Gronelân-
dia)Quando o controlo do aquecimento da
bateria do sistema híbrido (bateria de
tração) é acionado, o programa de carre-
gamento é ignorado e o carregamento é
iniciado. Permita que o carregamento
prossiga, para proteger a bateria do sis-
tema híbrido (bateria de tração).

163
2 2-2. Carregamento
Sistema híbrido plug-in
Se a indicação “Charging Stopped Due to Pulled out Charging Con-
nector” (Carregamento interrompido por ter desligado a ficha de
carregamento) for exibida.
*: Consome eletricidade quando a função “ Battery Heater” (Aquecimento da bate-
ria) (P.129), ar condicionado associado à função (P.146) ou o sistema de ar
condicionado remoto (P.460) estiver em funcionamento.
Se a indicação “Charging Complete Limited Due to Battery Temp”
(Tempo de finalização de carregamento comprometido devido à
temperatura da bateria) for exibida.
Causa provávelProcedimento corretivo
O conector de carregamento AC foi
removido durante o carregamento
Quando remover o conector de carrega-
mento AC durante o carregamento, este
será interrompido. Se pretender carregar
completamente a bateria do sistema
híbrido (bateria de tração), volte a ligar a
ficha de carregamento.Depois da bateria do sistema híbrido
(bateria de tração) estar completamente
carregada, a ficha de carregamento foi
removida enquanto a bateria do sistema
híbrido (bateria de tração) estava a car-
regar novamente por estar a utilizar fun-
ções que consomem eletricidade * e a
carga remanescente estar a baixar.
O conector de carregamento AC não
está devidamente preso.
Verifique o estado da ligação da ficha de
carregamento AC.
Quando ligar o conector de carrega-
mento AC, insira-o devidamente até
ouvir um clique.
Depois de ligar o conector de carrega-
mento AC, certifique-se de que o indi-
cador de carregamento está ligado.
Se não for possível fazer o carrega-
mento apesar de ter seguido os procedi-
mentos, leve o seu veículo a um
concessionário Toyota autorizado, repa-
rador Toyota autorizado ou a qualquer
reparador da sua confiança.
O conector de carregamento AC foi des-
bloqueado durante o carregamento.
Quando o conector de carregamento AC
for desbloqueado durante o carrega-
mento, este é interrompido. Para conti-
nuar o carregamento, volte a ligar a ficha
de carregamento.
Causa provávelProcedimento corretivo
O carregamento foi interrompido para
proteger a bateria do sistema híbrido
(bateria de tração), uma vez que esta
continua quente durante um determi-
nado período tempo.Deixe que a bateria do sistema híbrido
(bateria de tração) arrefeça e volte a car-
regar se ainda não tiver atingido o carre-
gamento pretendido.
