2CONTENIDO
Información general ................................6
Lectura de este manual .......................... 9
Cómo realizar búsquedas..................... 10
Índice ilustrado ..................................... 12
1-1. Para una utilización segura
Antes de conducir ....................... 32
Para una conducción segura ...... 33
Cinturones de seguridad ............. 35
Airbags SRS ............................... 39
Precauciones relativas a los gases
de escape ................................. 47
1-2. Seguridad infantil
Sistema de activación y desactiva-
ción manual del airbag ............. 48
Cuando se viaja con niños .......... 49
Sistemas de sujeción para niños 50
1-3. Asistencia en casos de emergen-
cia
eCall ............................................ 67
1-4. Sistema antirrobo
Sistema inmovilizador ................. 79
Sistema de doble bloqueo .......... 80
Alarma......................................... 81
2-1. Sistema híbrido Plug-in
Características del sistema híbrido
Plug-in ...................................... 86
Precauciones relativas al sistema
híbrido Plug-in .......................... 96
Sugerencias para la conducción de
un vehículo con sistema híbrido
Plug-in ................................... 102
Autonomía EV .......................... 104
2-2. Carga
Equipo de carga ....................... 108
Cable de carga de CA .............. 111
Bloqueo y desbloqueo de la tapa del
puerto de carga y del conector de
carga ...................................... 124
Fuentes de alimentación que se
pueden utilizar ....................... 127
Métodos de carga .................... 130
Consejos para la carga ............ 133
Información que debe conocer antes
de realizar la carga ................ 135
Cómo cargar ............................ 138
Utilización de la función del pro-
grama de carga...................... 147
Utilización de “My Room Mode” 156
Cuando no se puede realizar la
carga ...................................... 159
3-1. Grupo de instrumentos
Indicadores de advertencia e indica-
dores luminosos..................... 170
Indicadores e instrumentos ...... 177
Pantalla de información múltiple 182
Pantalla virtual en el parabrisas 195
Monitor de energía/pantalla de con-
sumo ...................................... 199
4-1. Información sobre las llaves
Llaves ....................................... 206
1Seguridad de los pasajeros y
del vehículo
2Sistema híbrido Plug-in
3Información e indicadores del
estado del vehículo
4Antes de conducir

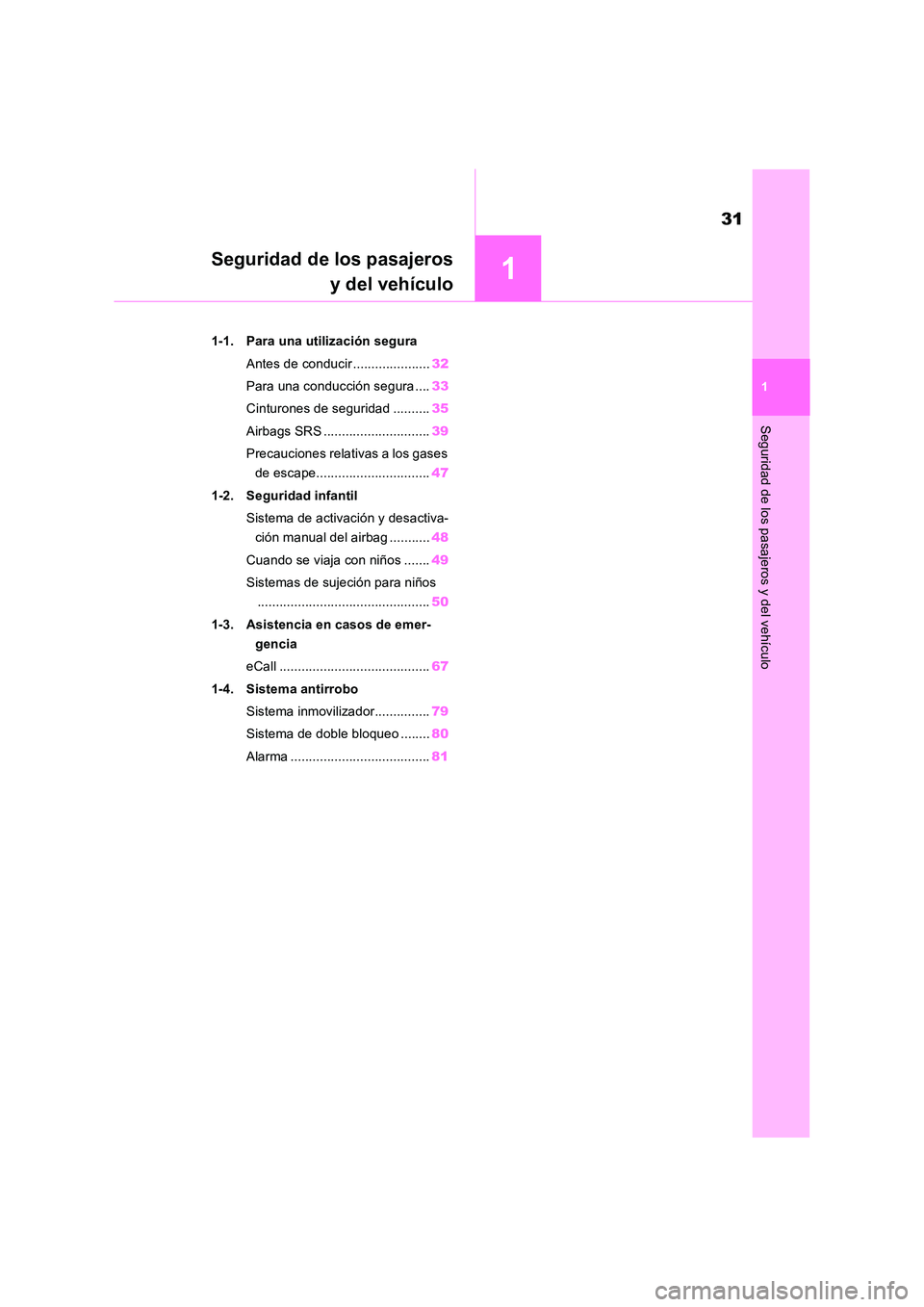

1
31
1
Seguridad de los pasajeros y del vehículo
Seguridad de los pasajeros
y del vehículo
1-1. Para una utilización segura
Antes de conducir ..................... 32
Para una conducción segura .... 33
Cinturones de seguridad .......... 35
Airbags SRS ............................. 39
Precauciones relativas a los gases
de escape............................... 47
1-2. Seguridad infantil
Sistema de activación y desactiva-
ción manual del airbag ........... 48
Cuando se viaja con niños ....... 49
Sistemas de sujeción para niños
............................................... 50
1-3. Asistencia en casos de emer-
gencia
eCall ......................................... 67
1-4. Sistema antirrobo
Sistema inmovilizador............... 79
Sistema de doble bloqueo ........ 80
Alarma ...................................... 81

81
1
1-4. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
*: Si el vehículo dispone de ello
QComprobaciones necesarias
antes de bloquear el vehículo
Para evitar que la alarma o el sistema
antirrobo se disparen inesperada-
mente, asegúrese de que:
 No hay nadie en el vehículo.
 Las ventanillas laterales y el techo
solar panorámico (si el vehículo dis-
pone de ello) están cerrados antes
de activar la alarma.
 No se han dejado objetos de valor ni
objetos personales en el interior del
vehículo.
QActivación
Cierre las puertas y el capó, y bloquee
todas las puertas con la función de
entrada o el control remoto inalámbrico.
El sistema se activará automática-
mente transcurridos 30 segundos.
El indicador luminoso pasa de estar encen-
dido a parpadear cuando el sistema está
activado.
Si todas las puertas están cerradas con el
capó abierto, se puede activar el sistema de
alarma. ( P.81)
QCancelación o detención
La alarma puede desactivarse o dete-
nerse de cualquiera de las siguientes
formas:
 Desbloquee las puertas con la fun-
ción de entrada o el control remoto
inalámbrico.
 Ponga en marcha el sistema híbrido.
(La alarma se desactivará o se
detendrá pasados unos segundos).
QMantenimiento del sistema
El vehículo cuenta con un sistema de alarma
que no necesita mantenimiento.
QDisparo de la alarma
Es posible que se dispare la alarma en los casos siguientes:(Cuando se detiene la alarma, se desactiva
el sistema de alarma).
Alarma*
La alarma utiliza señales lumino-
sas y acústicas para emitir una
alerta cuando se detecta una intru-
sión.
Si la alarma está activada, se dis-
parará en las siguientes situacio-
nes:
 Se desbloquea o se abre una
puerta bloqueada sin utilizar la
función de entrada ni el control
remoto inalámbrico. (Las puertas
se bloquearán de nuevo automáti-
camente).
 Se abre el capó.
 El sensor de intrusión detecta
movimiento dentro del vehículo.
(Ejemplo: un intruso rompe una
ventanilla y accede al interior del
vehículo).
 El sensor de inclinación detecta
un cambio en la inclinación del
vehículo.
Activación/cancelación/deten-
ción del sistema de alarma

821-4. Sistema antirrobo
OSe desbloquean las puertas con la llave mecánica.
OHay una persona dentro del vehículo que abre una puerta o el capó, o desbloquea el vehículo mediante un botón interior de blo-
queo.
OSi se cambia o recarga la batería de
12 voltios con el vehículo bloqueado. ( P.619)
QBloqueo de las puertas accionado por la alarma
Dependiendo de la situación, la puerta puede bloquearse automáticamente para evitar el
acceso no autorizado al vehículo en los siguientes casos:
OCuando una persona desbloquea la puerta desde el interior del vehículo y se activa la alarma.
OCon la alarma activada, una persona des-bloquea la puerta desde el interior del
vehículo.
OCuando se recarga o se sustituye la bate-
ría de 12 voltios.
QPersonalización (si el vehículo dispone de ello)
Se puede configurar la alarma para que se desactive cuando se emplee la llave mecá-
nica para desbloquear. (Funciones personalizables: P.642)
QDetección del sensor de intrusión
y el sensor de inclinación
 La función del sensor de intrusión es
detectar intrusos o movimiento en el
vehículo.
 El sensor de inclinación detecta
cambios en la inclinación del vehí-
culo, como en el caso del remol-
cado.
Este sistema se ha diseñado para evi-
tar el robo del vehículo; sin embargo,
no garantiza una seguridad absoluta
contra todas las intrusiones.
QActivación del sensor de intrusión
y el sensor de inclinación
El sensor de intrusión y el sensor de
inclinación se activarán automática-
mente cuando se active la alarma.
( P.81)
QCancelación del sensor de intru-
sión y el sensor de inclinación
Si va a dejar mascotas u objetos que
se muevan en el interior del vehículo,
asegúrese de desactivar el sensor de
intrusión y el sensor de inclinación
AVISO
QPara garantizar el funcionamiento
correcto del sistema
No modifique ni extraiga el sistema. Si se modifica o extrae, no se garantiza su correcto funcionamiento.
Sensor de intrusión y sensor
de inclinación

83
1
1-4. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
antes de activar la alarma, ya que se
dispararán al detectar movimiento en el
interior del vehículo.
1 Coloque el interruptor de arranque
en OFF.
2 Pulse el interruptor de cancelación
de los sensores de intrusión e incli-
nación.
Pulse de nuevo el interruptor para reactivar los sensores de intr usión e inclinación.
Cada vez que se activan o cancelan el sen-
sor de intrusión y el sensor de inclinación, se muestra un mensaje en la pantalla de infor-mación múltiple.
QCancelación y reactivación automática de los sensores de intrusión e inclina-ción
OLa alarma seguirá activada aunque los sensores de intrusión e inclinación se can-
celen.
OUna vez cancelados los sensores de intru-
sión e inclinación, si pulsa el interruptor de arranque o desbloquea las puertas con la función de entrada o el control remoto ina-
lámbrico, se reactiva rán dichos sensores.
OLos sensores de intrusión y de inclinación
se reactivarán automáticamente cuando el sistema de alarma se active de nuevo.
QConsideraciones sobre la detección del sensor de intrusión
El sensor puede disparar la alarma en las
siguientes situaciones:
OHay personas o animales domésticos en el
vehículo.
OUna ventanilla lateral o el techo solar panorámico (si el vehículo dispone de ello) están abiertos.
En este caso, el sensor puede detectar lo
siguiente:
• Viento o el movimiento de objetos como,
por ejemplo, hojas e insectos en el interior del vehículo• Ondas ultrasónicas emitidas por otros dis-
positivos, como los sensores de intrusión de otros vehículos• El movimiento de personas en el exterior
del vehículo
OElementos inestables en el vehículo, como
accesorios móviles o ropa colgando de los ganchos para abrigos.
OEl vehículo está estacionado en un lugar donde hay vibraciones o ruidos muy fuer-tes como, por ejemplo, un garaje público.

841-4. Sistema antirrobo
OSe quita hielo o nieve del vehículo, lo que provoca impactos o vibraciones repetidas.
OEl vehículo se encuentra en el interior de un túnel de lavado automático o de alta presión.
OEl vehículo recibe impactos como granizo, rayos u otros tipos de impactos o vibracio-
nes repetidos.
QConsideraciones sobre la detección del sensor de inclinación
El sensor puede disparar la alarma en las siguientes situaciones:
OEl vehículo se transporta en un transbor-dador, remolque, tren, etc.
OEl vehículo está estacionado en un apar-camiento público.
OEl vehículo se encuentra en el interior de un túnel de lavado que mueve el vehículo.
OUno de los neumáticos pierde presión de aire.
OSe eleva el vehículo con un gato.
OHay un terremoto o la carretera se hunde.
AVISO
QPara garantizar que el sensor de
intrusión funciona correctamente
OPara garantizar el buen funcionamiento de los sensores, no los toque ni los tape.
ONo pulverice los orificios de los senso-res directamente con ambientadores u
otros productos.
OLa instalación de accesorios que no
sean piezas genuinas de Toyota y la colocación de objetos entre el asiento
del conductor y el del pasajero delan- tero pueden reducir la capacidad de detección de los sensores.
OEl funcionamiento del sensor de intru-sión se puede cancelar cuando la llave electrónica está cerca del vehículo.

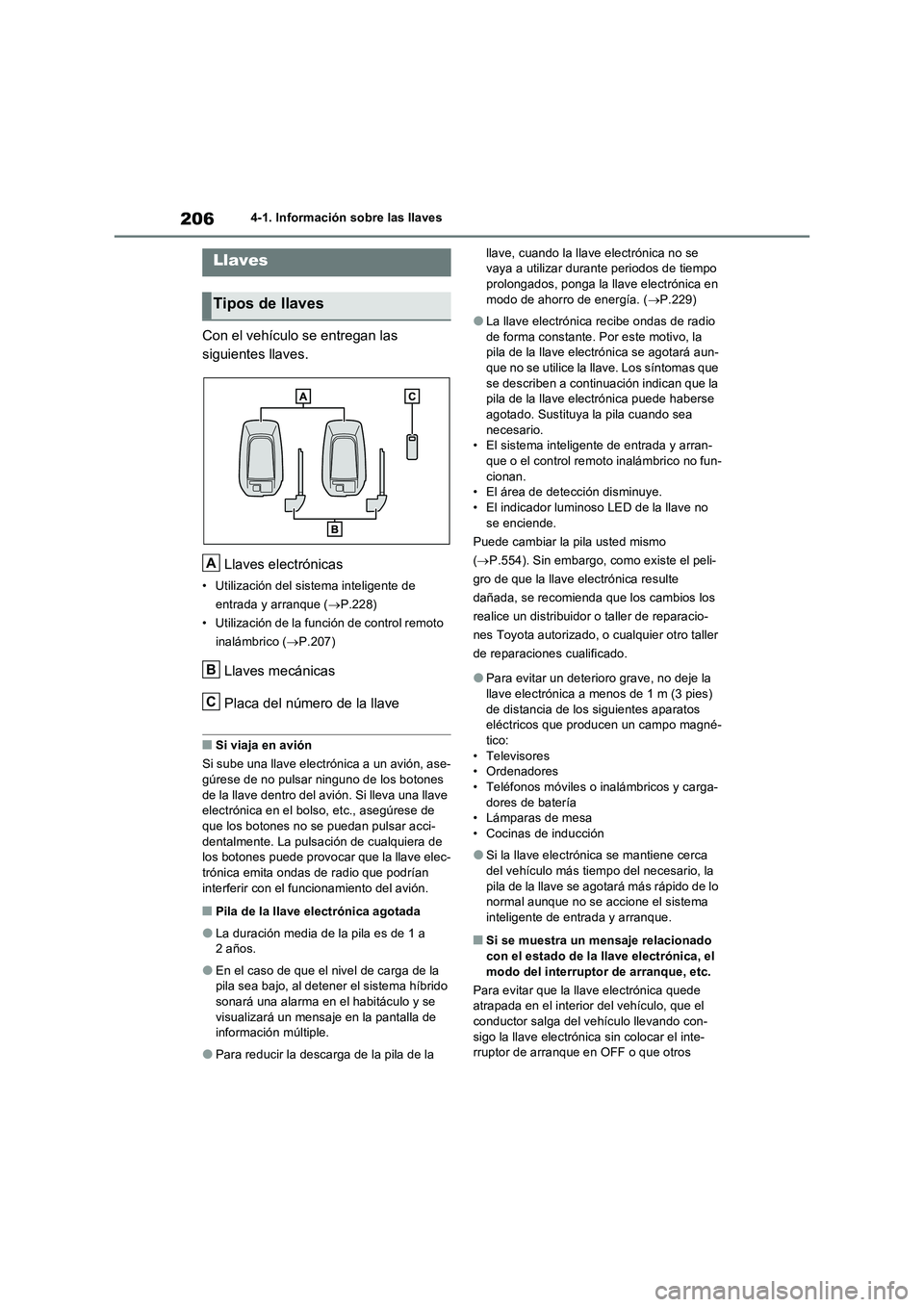

2064-1. Información sobre las llaves
4-1.In formación sobre la s llave s
Con el vehículo se entregan las
siguientes llaves.
Llaves electrónicas
• Utilización del sistema inteligente de
entrada y arranque ( P.228)
• Utilización de la función de control remoto
inalámbrico ( P.207)
Llaves mecánicas
Placa del número de la llave
QSi viaja en avión
Si sube una llave electrónica a un avión, ase-
gúrese de no pulsar ninguno de los botones de la llave dentro del avión. Si lleva una llave electrónica en el bolso, etc., asegúrese de
que los botones no se puedan pulsar acci- dentalmente. La pulsación de cualquiera de los botones puede provocar que la llave elec-
trónica emita ondas de radio que podrían interferir con el funcionamiento del avión.
QPila de la llave electrónica agotada
OLa duración media de la pila es de 1 a 2 años.
OEn el caso de que el nivel de carga de la pila sea bajo, al detener el sistema híbrido sonará una alarma en el habitáculo y se
visualizará un mensaje en la pantalla de información múltiple.
OPara reducir la descarga de la pila de la
llave, cuando la llave electrónica no se vaya a utilizar durante periodos de tiempo prolongados, ponga la llave electrónica en
modo de ahorro de energía. ( P.229)
OLa llave electrónica recibe ondas de radio
de forma constante. Por este motivo, la pila de la llave electrónica se agotará aun-que no se utilice la llave. Los síntomas que
se describen a continuación indican que la pila de la llave electrónica puede haberse agotado. Sustituya la pila cuando sea
necesario. • El sistema inteligente de entrada y arran-que o el control remoto inalámbrico no fun-
cionan. • El área de detección disminuye.• El indicador luminoso LED de la llave no
se enciende.
Puede cambiar la pila usted mismo
( P.554). Sin embargo, como existe el peli-
gro de que la llave electrónica resulte
dañada, se recomienda que los cambios los
realice un distribuidor o taller de reparacio-
nes Toyota autorizado, o cualquier otro taller
de reparaciones cualificado.
OPara evitar un deterioro grave, no deje la llave electrónica a menos de 1 m (3 pies)
de distancia de los siguientes aparatos eléctricos que producen un campo magné-tico:
• Televisores • Ordenadores• Teléfonos móviles o inalámbricos y carga-
dores de batería • Lámparas de mesa• Cocinas de inducción
OSi la llave electrónica se mantiene cerca del vehículo más tiempo del necesario, la
pila de la llave se agotará más rápido de lo normal aunque no se accione el sistema inteligente de entrada y arranque.
QSi se muestra un mensaje relacionado
con el estado de la llave electrónica, el modo del interruptor de arranque, etc.
Para evitar que la llave electrónica quede atrapada en el interior del vehículo, que el
conductor salga del vehículo llevando con- sigo la llave electrónica sin colocar el inte-rruptor de arranque en OFF o que otros
Llaves
Tipos de llaves
A
B
C

209
4
4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
4-2.Apertura, c ie rre y b loq ueo de la s puerta s
QMediante la función de entrada
Lleve consigo la llave electrónica para
activar esta función.
1 Agarre la manilla de la puerta
delantera para desbloquear las
puertas.
Asegúrese de tocar el sensor de detrás de
la manilla.
Si se han bloqueado las puertas, no es posi-
ble desbloquearlas hasta pasados
3 segundos.
2 Para bloquear las puertas, toque el
sensor de bloqueo (hendidura en la
parte superior de la manilla de la
puerta).
Verifique que la puerta se ha bloqueado
correctamente.
QCon el control remoto inalámbrico
1 Bloquea todas las puertas
Verifique que la puerta se ha bloqueado
correctamente.
Pulse y mantenga pulsado para cerrar las
ventanillas laterales y el techo solar panorá-
mico (si el vehículo dispone de ello).*
2 Desbloquea todas las puertas
Pulse y mantenga pulsado para abrir las
ventanillas laterales y el techo solar panorá-
mico (si el vehículo dispone de ello).*
*: Estos ajustes se deben personalizar en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
QCambio de la función de desbloqueo de las puertas
Es posible definir las puertas que se desblo-
quearán con la función de entrada mediante el control remoto inalámbrico. Realice el cambio desde el interior del vehículo o a una
distancia inferior a aproximadamente 1 m (3,2 pies) del vehículo.
1 Coloque el interruptor de arranque en OFF.
2 Cancele el sensor de intrusión y el sen-
sor de inclinación del sistema de alarma para evitar que se dispare la alarma inde-bidamente durante el cambio de los ajus-
Puertas laterales
El vehículo puede bloquearse y
desbloquearse mediante la fun-
ción de entrada, el control remoto
inalámbrico, los interruptores de
bloqueo centralizado de las puer-
tas o los botones interiores de blo-
queo de las puertas.
También se bloquearán y desblo-
quearán la tapa del puerto de carga y
el conector de carga. ( P.124)
Desbloqueo y bloqueo de las
puertas desde el exterior

2104-2. Apertura, cierre y bloqueo de las puertas
tes. (Si el vehículo dispone de ello)
(P.82)
3Cuando el indicador luminoso de la llave
no esté encendido, pulse y mantenga
pulsado el botón o
durante aproximadamente 5 segundos
mientras pulsa y mantiene pulsado
.
El ajuste cambia cada vez que se ejecuta
una operación, como se muestra a continua-
ción. (Para cambiar la configuración de forma
continua, suelte los botones, espere
5 segundos como mínimo y repita el paso3).
Vehículos con alarma: Para evitar que la
alarma se dispare indebidamente, desblo-
quee las puertas mediante el control remoto
inalámbrico y abra y cierre una de las puertas
después de cambiar los ajustes. (Si no se
abre ninguna puerta antes de que transcu-
rran 30 segundos después de haber pulsado , las puertas volverán a bloquearse y
se activará automáticamente la alarma).
En caso de que se dispare la alarma, párela
de inmediato. (P.81)
QSistema de desbloqueo de las puertas
en caso de impacto
En el caso de que el vehículo sufra un fuerte
impacto, se desbloquean todas las puertas.
Sin embargo, en función de la fuerza del
impacto o del tipo de accidente, el sistema
podría no funcionar.
QSeñales de funcionamiento
Puertas: Los intermitentes de emergencia
parpadean para indicar que las puertas se
han bloqueado/desbloqueado. (Bloqueadas:
una vez; desbloqueadas: dos veces)
Ventanillas laterales y techo solar panorá-
mico (si el vehículo dispone de ello): Suena
un avisador acústico para indicar que las
ventanillas laterales y el techo solar panorá-
mico están en funcionamiento.
QFunción de seguridad
Si no se abre ninguna puerta pasados unos
30 segundos después de haber desblo-
queado el vehículo, la función de seguridad
vuelve a bloquear el vehículo automática-
mente. (No obstante, dependiendo de la ubi-
cación de la llave electrónica, podría
considerarse que está dentro del vehículo.
En tal caso, el vehículo podría permanecer
desbloqueado).
QSi no se puede bloquear la puerta con el
sensor de bloqueo situado en la parte
superior de la manilla de la puerta
Si la puerta no se bloquea tocando la zona
del sensor de la parte superior, inténtelo
tocando las dos zonas, superior e inferior, a
la vez.
Si lleva guantes puestos, quíteselos.
Pantalla de informa-
ción múltiple/pitidoFunción de desblo-
queo
(Vehículos con volante
a la izquierda)
(Vehículos con volante
a la derecha)
Exterior: Suenan
3 pitidos
Si sujeta la manilla de
la puerta del conduc-
tor, solo se desblo-
quea la puerta del
conductor.
Si sujeta la manilla de
la puerta del pasajero
delantero o pulsa el
interruptor del disposi-
tivo de apertura de la
puerta del maletero,
se desbloquean todas
las puertas.
Exterior: Suenan
2 pitidos
Si sujeta la manilla de
una de las puertas
delanteras o pulsa el
interruptor del disposi-
tivo de apertura de la
puerta del maletero,
se desbloquean todas
las puertas.

211
4
4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir

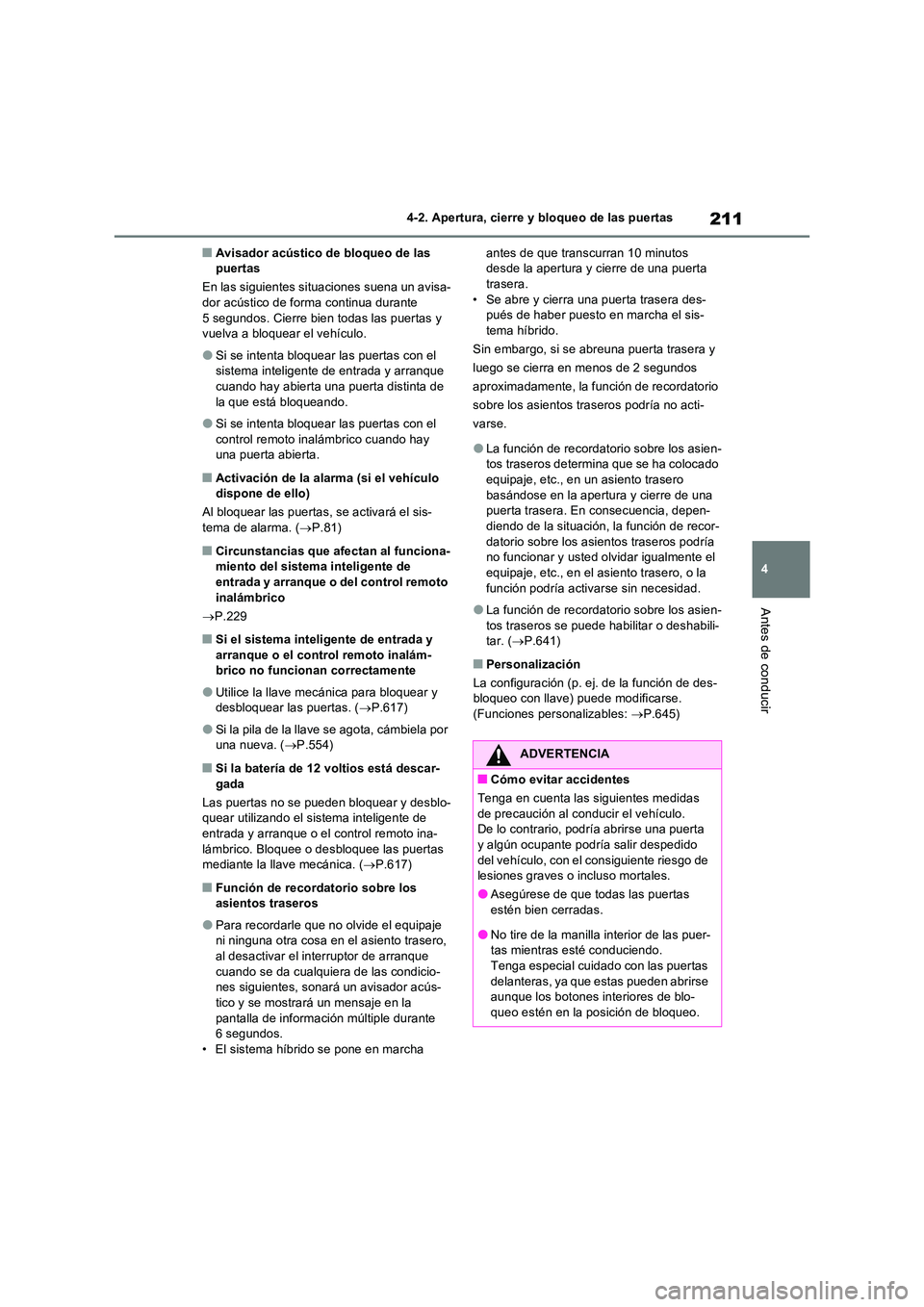

QAvisador acústico de bloqueo de las puertas
En las siguientes situaciones suena un avisa- dor acústico de forma continua durante
5 segundos. Cierre bien todas las puertas y vuelva a bloquear el vehículo.
OSi se intenta bloquear las puertas con el sistema inteligente de entrada y arranque cuando hay abierta una puerta distinta de
la que está bloqueando.
OSi se intenta bloquear las puertas con el
control remoto inalámbrico cuando hay una puerta abierta.
QActivación de la alarma (si el vehículo dispone de ello)
Al bloquear las puertas, se activará el sis-
tema de alarma. ( P.81)
QCircunstancias que afectan al funciona- miento del sistema inteligente de entrada y arranque o del control remoto
inalámbrico
 P.229
QSi el sistema inteligente de entrada y arranque o el control remoto inalám-brico no funcionan correctamente
OUtilice la llave mecánica para bloquear y desbloquear las puertas. ( P.617)
OSi la pila de la llave se agota, cámbiela por una nueva. ( P.554)
QSi la batería de 12 voltios está descar-
gada
Las puertas no se pueden bloquear y desblo- quear utilizando el sistema inteligente de entrada y arranque o el control remoto ina-
lámbrico. Bloquee o desbloquee las puertas mediante la llave mecánica. ( P.617)
QFunción de recordatorio sobre los asientos traseros
OPara recordarle que no olvide el equipaje ni ninguna otra cosa en el asiento trasero,
al desactivar el interruptor de arranque cuando se da cualquiera de las condicio-nes siguientes, sonar á un avisador acús-
tico y se mostrará un mensaje en la pantalla de información múltiple durante 6 segundos.
• El sistema híbrido se pone en marcha
antes de que transcurran 10 minutos desde la apertura y cierre de una puerta trasera.
• Se abre y cierra una puerta trasera des- pués de haber puesto en marcha el sis-tema híbrido.
Sin embargo, si se abreuna puerta trasera y
luego se cierra en menos de 2 segundos
aproximadamente, la función de recordatorio
sobre los asientos tr aseros podría no acti-
varse.
OLa función de recordatorio sobre los asien- tos traseros determina que se ha colocado equipaje, etc., en un asiento trasero
basándose en la apertura y cierre de una puerta trasera. En consecuencia, depen-diendo de la situación, la función de recor-
datorio sobre los asientos traseros podría no funcionar y usted olvidar igualmente el equipaje, etc., en el asiento trasero, o la
función podría activarse sin necesidad.
OLa función de recordatorio sobre los asien-
tos traseros se puede habilitar o deshabili- tar. ( P.641)
QPersonalización
La configuración (p. ej. de la función de des- bloqueo con llave) puede modificarse.
(Funciones personalizables: P.645)
ADVERTENCIA
QCómo evitar accidentes
Tenga en cuenta las siguientes medidas
de precaución al conducir el vehículo. De lo contrario, podría abrirse una puerta y algún ocupante podría salir despedido
del vehículo, con el consiguiente riesgo de lesiones graves o incluso mortales.
OAsegúrese de que todas las puertas estén bien cerradas.
ONo tire de la manilla interior de las puer-tas mientras esté conduciendo.Tenga especial cuidado con las puertas
delanteras, ya que estas pueden abrirse aunque los botones interiores de blo-queo estén en la posición de bloqueo.
