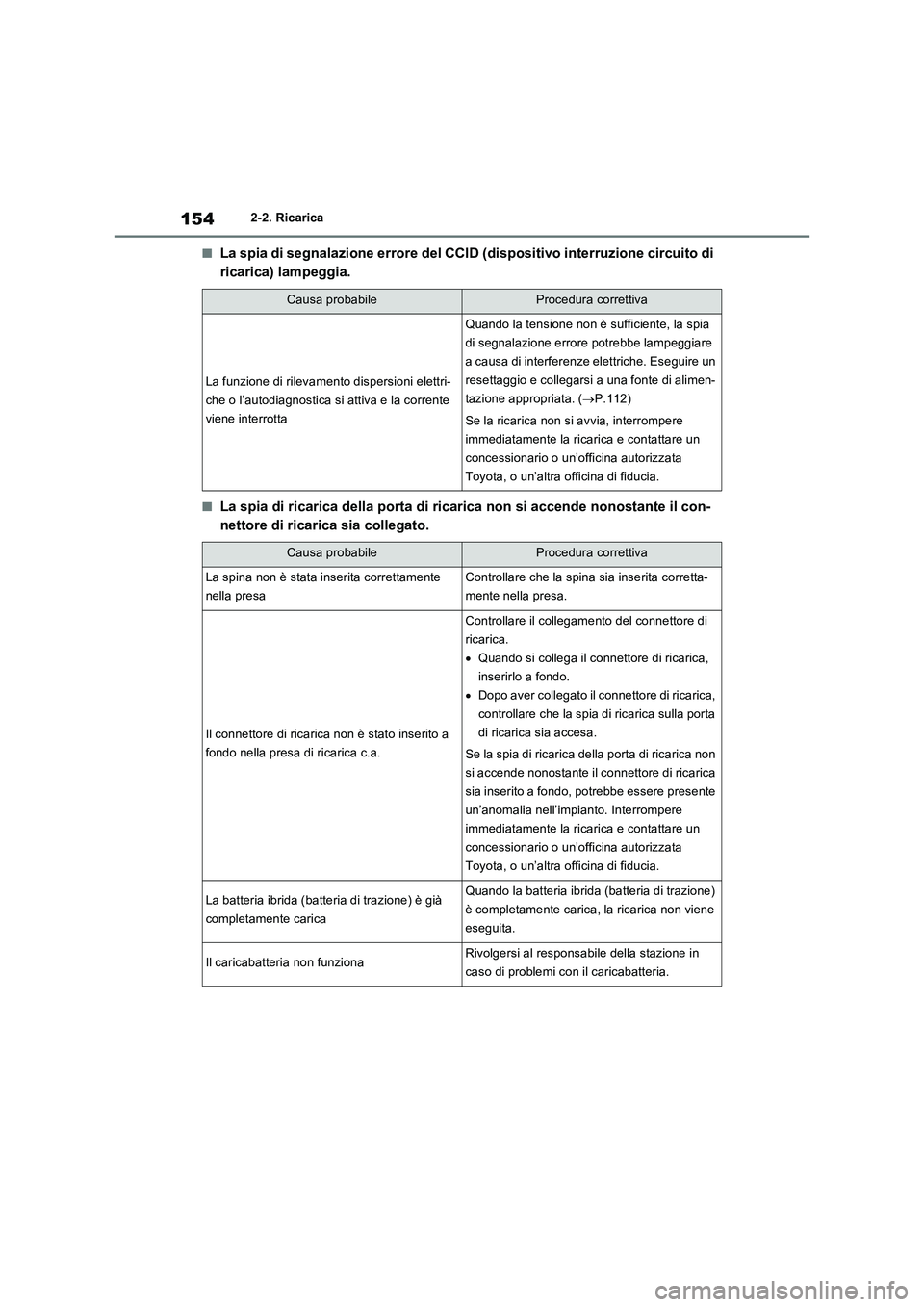

1542-2. Ricarica
QLa spia di segnalazione errore del CCID (dispositivo interruzione circuito di
ricarica) lampeggia.
QLa spia di ricarica della porta di ricarica non si accende nonostante il con-
nettore di ricarica sia collegato.
Causa probabileProcedura correttiva
La funzione di rilevamento dispersioni elettri-
che o l’autodiagnostica si attiva e la corrente
viene interrotta
Quando la tensione non è sufficiente, la spia
di segnalazione errore potrebbe lampeggiare
a causa di interferenze elettriche. Eseguire un
resettaggio e collegarsi a una fonte di alimen-
tazione appropriata. (P.112)
Se la ricarica non si avvia, interrompere
immediatamente la ricarica e contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Causa probabileProcedura correttiva
La spina non è stata inserita correttamente
nella presaControllare che la spina sia inserita corretta-
mente nella presa.
Il connettore di ricarica non è stato inserito a
fondo nella presa di ricarica c.a.
Controllare il collegamento del connettore di
ricarica.
Quando si collega il connettore di ricarica,
inserirlo a fondo.
Dopo aver collegato il connettore di ricarica,
controllare che la spia di ricarica sulla porta
di ricarica sia accesa.
Se la spia di ricarica della porta di ricarica non
si accende nonostante il connettore di ricarica
sia inserito a fondo, potrebbe essere presente
un’anomalia nell’impianto. Interrompere
immediatamente la ricarica e contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
La batteria ibrida (batteria di trazione) è già
completamente caricaQuando la batteria ibrida (batteria di trazione)
è completamente carica, la ricarica non viene
eseguita.
Il caricabatteria non funzionaRivolgersi al responsabile della stazione in
caso di problemi con il caricabatteria.

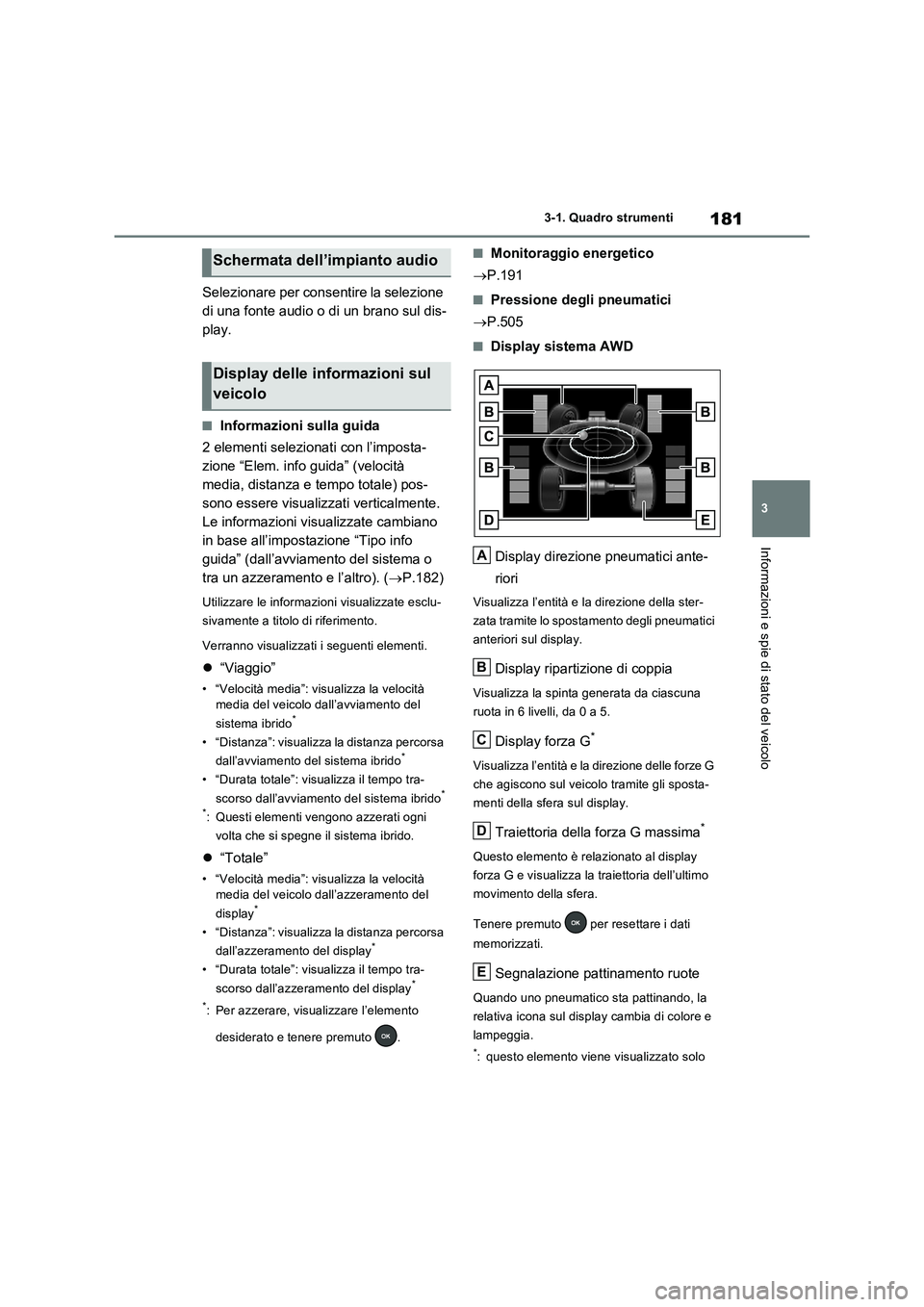

181
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per consentire la selezione
di una fonte audio o di un brano sul dis-
play.
QInformazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un azzeramento e l’altro). (P.182)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
“Viaggio”
• “Velocità media”: visualizza la velocità
media del veicolo dall’avviamento del
sistema ibrido
*
• “Distanza”: visualizza la distanza percorsa
dall’avviamento del sistema ibrido*
• “Durata totale”: visualizza il tempo tra-
scorso dall’avviamento del sistema ibrido*
*
: Questi elementi vengono azzerati ogni
volta che si spegne il sistema ibrido.
“Totale”
• “Velocità media”: visualizza la velocità
media del veicolo dall’azzeramento del
display
*
• “Distanza”: visualizza la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: visualizza il tempo tra-
scorso dall’azzeramento del display*
*
: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
QMonitoraggio energetico
P.191
QPressione degli pneumatici
P.505
QDisplay sistema AWD
Display direzione pneumatici ante-
riori
Visualizza l’entità e la direzione della ster-
zata tramite lo spostamento degli pneumatici
anteriori sul display.
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
Display forza G*
Visualizza l’entità e la direzione delle forze G
che agiscono sul veicolo tramite gli sposta-
menti della sfera sul display.
Traiettoria della forza G massima*
Questo elemento è relazionato al display
forza G e visualizza la traiettoria dell’ultimo
movimento della sfera.
Tenere premuto per resettare i dati
memorizzati.
Segnalazione pattinamento ruote
Quando uno pneumatico sta pattinando, la
relativa icona sul display cambia di colore e
lampeggia.
*: questo elemento viene visualizzato solo
Schermata dell’impianto audio
Display delle informazioni sul
veicolo
A
B
C
D
E

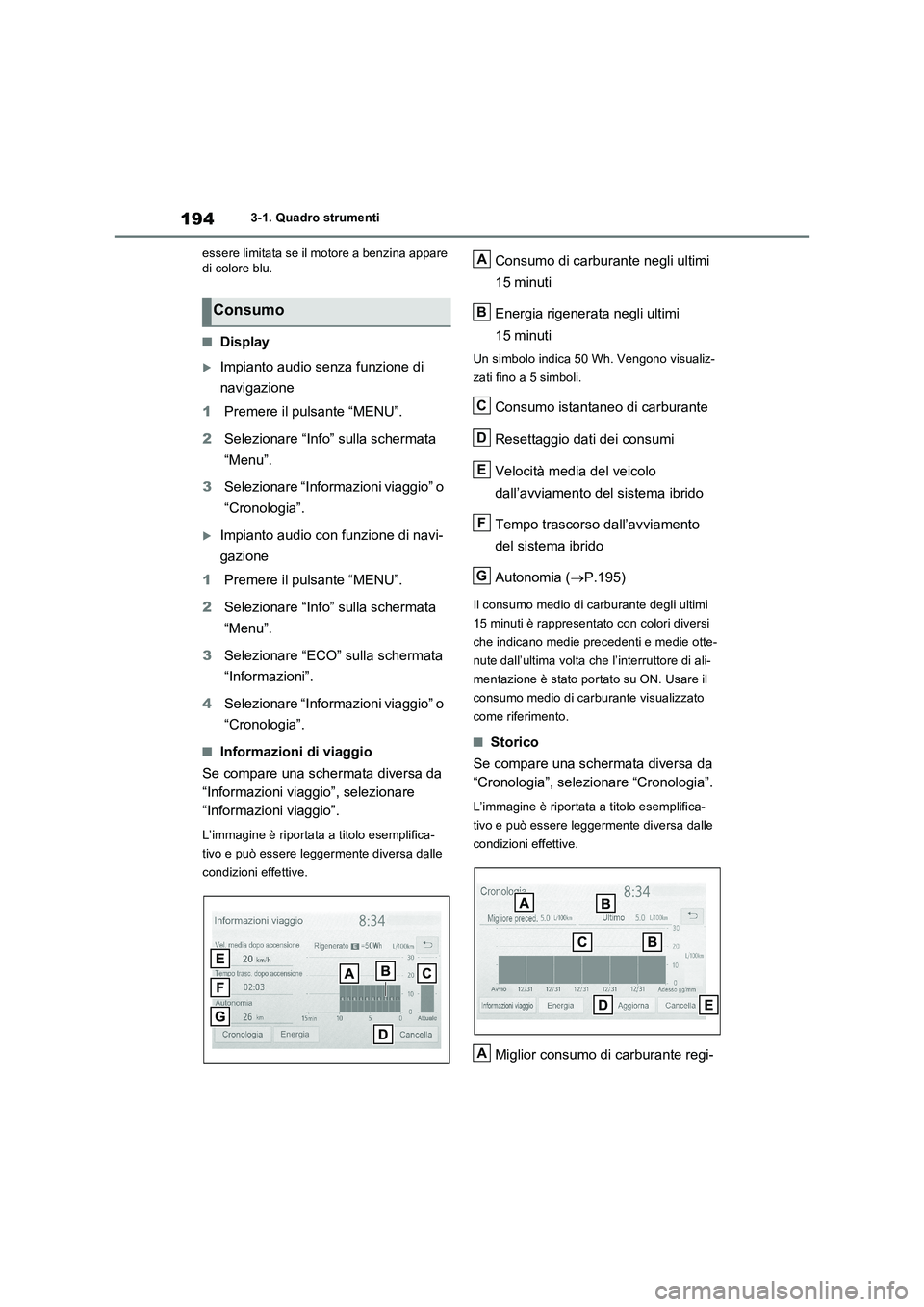

1943-1. Quadro strumenti
essere limitata se il motore a benzina appare
di colore blu.
QDisplay
Impianto audio senza funzione di
navigazione
1Premere il pulsante “MENU”.
2Selezionare “Info” sulla schermata
“Menu”.
3Selezionare “Informazioni viaggio” o
“Cronologia”.
Impianto audio con funzione di navi-
gazione
1Premere il pulsante “MENU”.
2Selezionare “Info” sulla schermata
“Menu”.
3Selezionare “ECO” sulla schermata
“Informazioni”.
4Selezionare “Informazioni viaggio” o
“Cronologia”.
QInformazioni di viaggio
Se compare una schermata diversa da
“Informazioni viaggio”, selezionare
“Informazioni viaggio”.
L’immagine è riportata a titolo esemplifica-
tivo e può essere leggermente diversa dalle
condizioni effettive.
Consumo di carburante negli ultimi
15 minuti
Energia rigenerata negli ultimi
15 minuti
Un simbolo indica 50 Wh. Vengono visualiz-
zati fino a 5 simboli.
Consumo istantaneo di carburante
Resettaggio dati dei consumi
Velocità media del veicolo
dall’avviamento del sistema ibrido
Tempo trascorso dall’avviamento
del sistema ibrido
Autonomia (P.195)
Il consumo medio di carburante degli ultimi
15 minuti è rappresentato con colori diversi
che indicano medie precedenti e medie otte-
nute dall’ultima volta che l’interruttore di ali-
mentazione è stato portato su ON. Usare il
consumo medio di carburante visualizzato
come riferimento.
QStorico
Se compare una schermata diversa da
“Cronologia”, selezionare “Cronologia”.
L’immagine è riportata a titolo esemplifica-
tivo e può essere leggermente diversa dalle
condizioni effettive.
Miglior consumo di carburante regi-
Consumo
Energia
A
B
C
D
E
F
G
A

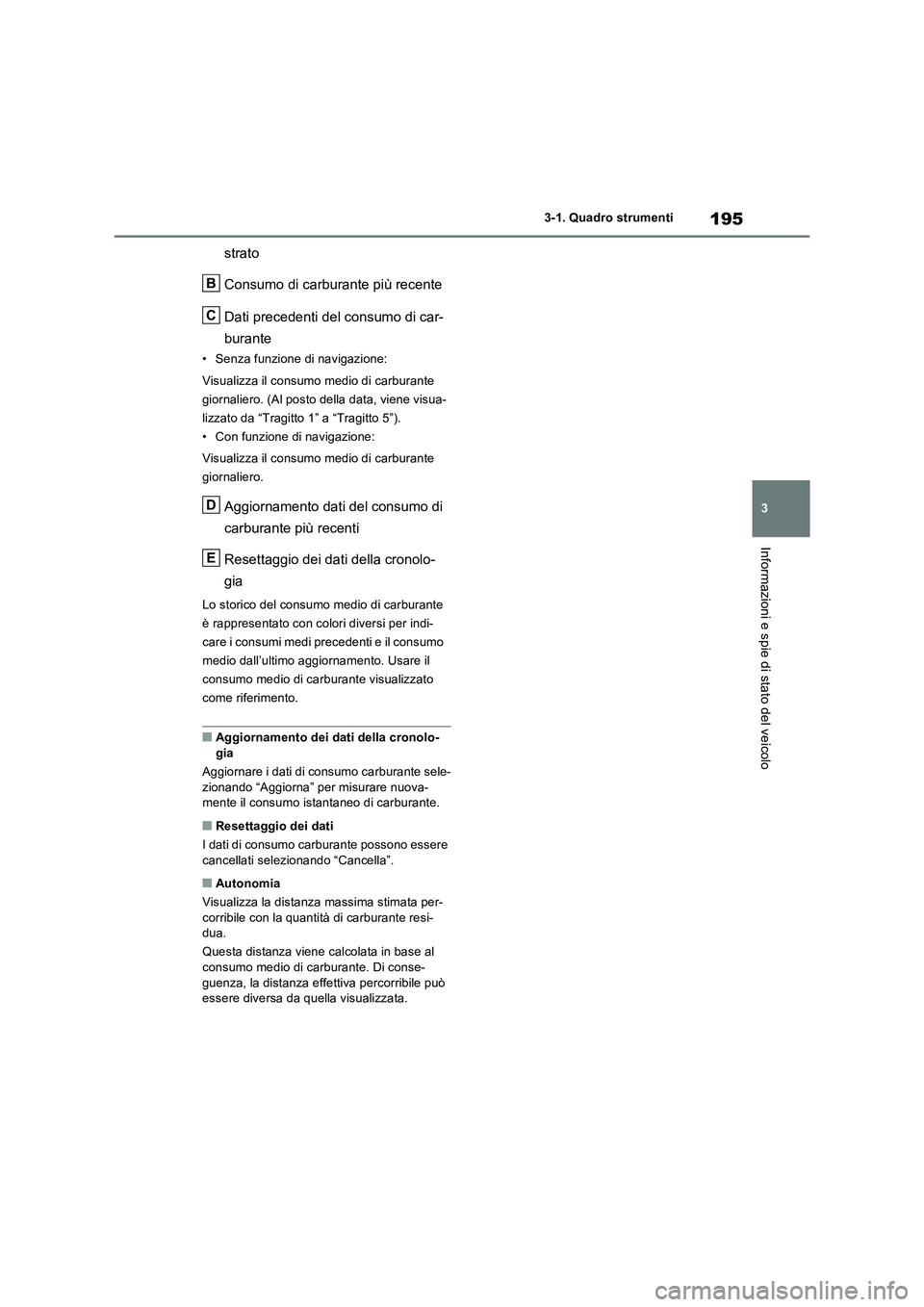

195
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
strato
Consumo di carburante più recente
Dati precedenti del consumo di car-
burante
• Senza funzione di navigazione:
Visualizza il consumo medio di carburante
giornaliero. (Al posto della data, viene visua-
lizzato da “Tragitto 1” a “Tragitto 5”).
• Con funzione di navigazione:
Visualizza il consumo medio di carburante
giornaliero.
Aggiornamento dati del consumo di
carburante più recenti
Resettaggio dei dati della cronolo-
gia
Lo storico del consumo medio di carburante
è rappresentato con colori diversi per indi-
care i consumi medi precedenti e il consumo
medio dall’ultimo aggiornamento. Usare il
consumo medio di carburante visualizzato
come riferimento.
QAggiornamento dei dati della cronolo-
gia
Aggiornare i dati di consumo carburante sele-
zionando “Aggiorna” per misurare nuova-
mente il consumo istantaneo di carburante.
QResettaggio dei dati
I dati di consumo carburante possono essere
cancellati selezionando “Cancella”.
QAutonomia
Visualizza la distanza massima stimata per-
corribile con la quantità di carburante resi-
dua.
Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile può
essere diversa da quella visualizzata.
B
C
D
E

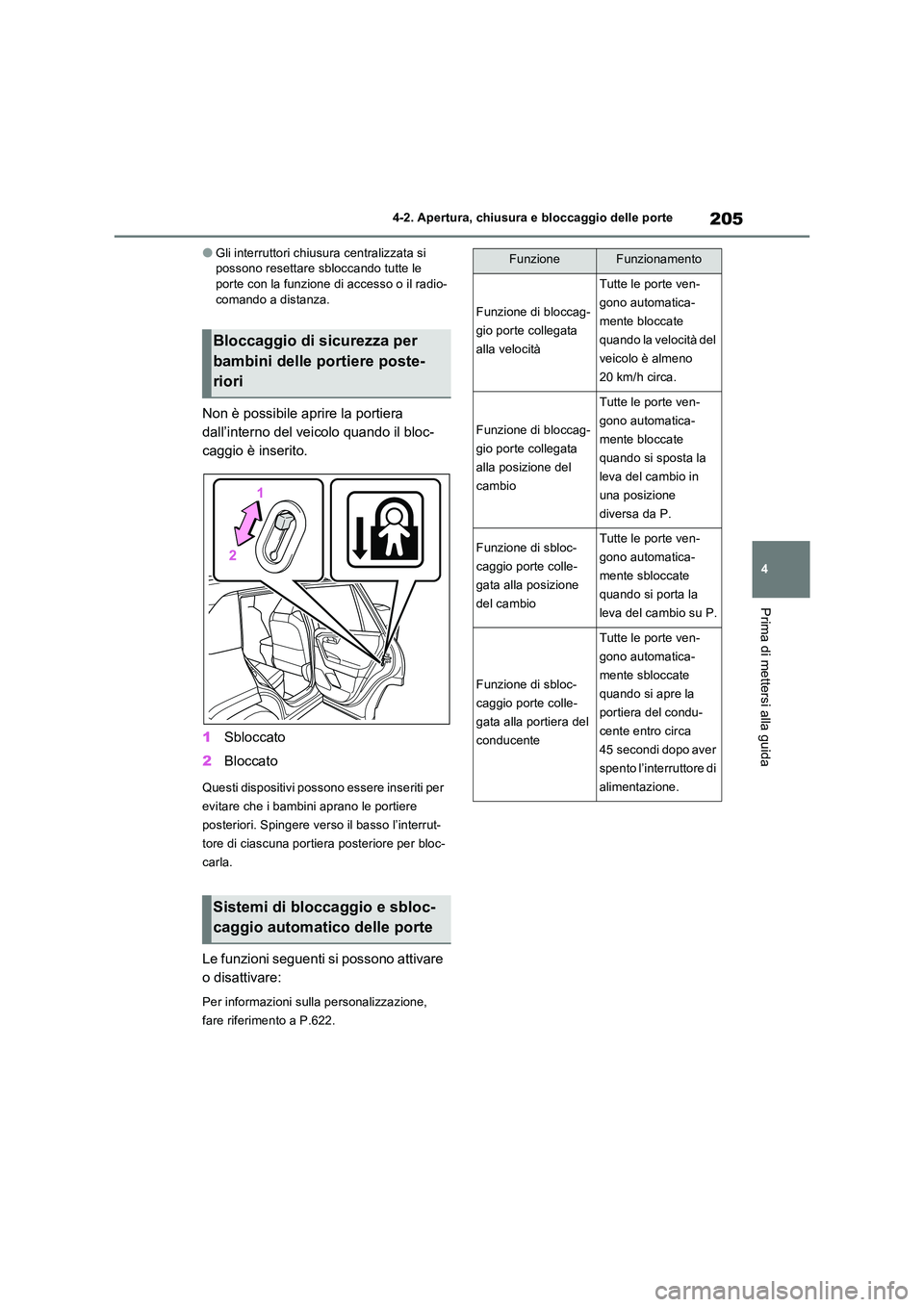

205
4
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
OGli interruttori chiusura centralizzata si possono resettare sbloccando tutte le porte con la funzione di accesso o il radio-
comando a distanza.
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
1 Sbloccato
2 Bloccato
Questi dispositivi possono essere inseriti per
evitare che i bambini aprano le portiere
posteriori. Spingere verso il basso l’interrut-
tore di ciascuna portiera posteriore per bloc-
carla.
Le funzioni seguenti si possono attivare
o disattivare:
Per informazioni sulla personalizzazione,
fare riferimento a P.622.
Bloccaggio di sicurezza per
bambini delle portiere poste-
riori
Sistemi di bloccaggio e sbloc-
caggio automatico delle porte
FunzioneFunzionamento
Funzione di bloccag-
gio porte collegata
alla velocità
Tutte le porte ven-
gono automatica-
mente bloccate
quando la velocità del
veicolo è almeno
20 km/h circa.
Funzione di bloccag-
gio porte collegata
alla posizione del
cambio
Tutte le porte ven-
gono automatica-
mente bloccate
quando si sposta la
leva del cambio in
una posizione
diversa da P.
Funzione di sbloc-
caggio porte colle-
gata alla posizione
del cambio
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si porta la
leva del cambio su P.
Funzione di sbloc-
caggio porte colle-
gata alla portiera del
conducente
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si apre la
portiera del condu-
cente entro circa
45 secondi dopo aver
spento l’interruttore di
alimentazione.
