91
2 2-1. Plug-in-Hybridsystem
Plug-in-Hybridsystem
scheibenbeheizung gedrückt wird.
(S.417)
OWenn das System feststellt, dass der Otto-
motor gestartet werden muss.
*1: Auch unter anderen Umständen als den
zuvor genannten kann es vorkommen,
dass der Ottomotor zugeschaltet wird.
*2: Beim Fahren im AUTO EV/HV-Modus. Je
nach Zustand der Hybridbatterie (Trakti-
onsbatterie) kann der Ottomotor auch im
EV-Modus starten.
QWenn “Motor zum Schutz des Systems
gestartet EV-Fahren nicht verfügbar”
auf dem Multi-Informationsdisplay
angezeigt wird
Der EV-Betrieb kann abgebrochen werden,
um das Hybridsystem usw. zu schützen.
Fahren Sie in diesem Fall mit dem Ottomotor,
bis der EV-Betrieb automatisch wieder akti-
viert wird.
QBedingungen, unter denen sich der
Ottomotor möglicherweise nicht aus-
schaltet
Der Ottomotor startet und stoppt normaler-
weise automatisch. In den folgenden Fällen
*
wird er jedoch möglicherweise nicht automa-
tisch ausgeschaltet:
OWährend der Ottomotor warmläuft.
OWährend die Hybridbatterie (Traktionsbat-
terie) aufgeladen wird.
OBei hoher oder niedriger Temperatur der
Hybridbatterie (Traktionsbatterie).
OWenn der Schalter für die Windschutz-
scheibenbeheizung gedrückt wird.
(S.417)
*: Abhängig von den Umständen wird der
Ottomotor möglicherweise auch in anderen
als den oben genannten Situationen nicht
automatisch ausgeschaltet.
QFür ein Plug-in-Hybridfahrzeug typische
Geräusche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender
“READY”-Kontrollleuchte fahrbereit ist, sind
möglicherweise keine Motorgeräusche oder
Vibrationen wahrzunehmen. Betätigen Sie beim Parken aus Sicherheitsgründen die
Feststellbremse und schalten Sie den Schalt-
/Wählhebel auf “P”.
Die folgenden Geräusche oder Vibrationen
können beim Betrieb des Hybridsystems auf-
treten und stellen keine Funktionsstörung
dar.
OAus dem Motorraum können Betriebsge-
räusche zu hören sein.
OWenn das Hybridsystem startet oder
stoppt, können Geräusche von der Hybrid-
batterie (Traktionsbatterie) zu hören sein.
OBeim Starten oder Ausschalten des
Hybridsystems können Relais-Betriebsge-
räusche, z. B. ein Knacken oder leises Klir-
ren, von der Hybridbatterie
(Traktionsbatterie) hinter den Rücksitzen
ausgehen.
OBei geöffneter Heckklappe können Geräu-
sche vom Hybridsystem zu hören sein.
OBeim Starten oder Stoppen des Ottomo-
tors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können
Geräusche vom Getriebe ausgehen.
OBei starkem Beschleunigen können Motor-
geräusche zu hören sein.
OAufgrund des regenerativen Bremsens
können beim Treten des Bremspedals
oder Loslassen des Gaspedals Geräusche
zu hören sein.
OBeim Starten oder Stoppen des Ottomo-
tors können Vibrationen spürbar sein.
OVon der Lufteinlassöffnung unter dem Rüc-
ksitz können Kühlerlüftergeräusche zu
hören sein. (S.98)
OWenn die Klimaanlage oder der Batterie-
kühler in Betrieb ist, können Geräusche
aus der Umgebung der Hybridbatterie
(Traktionsbatterie) zu hören sein.
(S.131)
QWartung, Reparatur, Wiederverwertung
und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur,
Wiederverwertung und Entsorgung mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung. Entsorgen
Sie das Fahrzeug nicht selbst.

982-1. Plug-in-Hybridsystem
Zur Kühlung des DC/DC-Konverters
befindet sich unter dem Rücksitz eine
Lufteinlassöffnung.
Wird die Lufteinlassöffnung blockiert,
kann dies die ordnungsgemäße Funk-
tion des Plug-in-Hybridsystems beein-
trächtigen.
WARNUNG
QVeränderungen
Nehmen Sie keine Veränderungen am
Fahrzeug vor, um die Fahrzeughöhe zu verringern.
Wenn das Fahrzeug tiefergelegt wird, steigt die Gefahr, dass die Hybridbatterie
(Traktionsbatterie) im Unterbodenbereich mit der Fahrbahnoberfläche in Kontakt kommt. Wird die Hybridbatterie (Traktions-
batterie) beschädigt, kann es zu einem Fahrzeugbrand und in der Folge zu tödli-chen oder schweren Verletzungen kom-
men.
HINWEIS
QHinweis zum Kraftstoff
OBei einem Plug-in-Hybridfahrzeug kann es je nach Nutzung des Fahrzeugs vor-
kommen, dass der Kraftstoff sehr lange im Tank bleibt und Qualitätseinbußen erleidet. Um negative Auswirkungen auf
die Bauteile des Kraftstoffsystems oder des Ottomotors zu vermeiden, tanken Sie alle 12 Monate mindestens 20 L
Kraftstoff nach (bzw. tanken Sie im Ver- lauf von 12 Monaten insgesamt minde-stens 20 L).
OWenn das Fahrzeug eine bestimmte Zeit lang nicht betankt wurde und die Möglichkeit besteht, dass der im Tank
verbliebene Kraftstoff Qualitätseinbu- ßen erlitten hat, wird “In letzter Zeit wurde kein Kraftstoff nachgefüllt Bitte
tanken” auf dem Multi-Informationsdis- play angezeigt, wenn der Start-Schalter auf ON geschaltet wird. Wenn die Mel-
dung angezeigt wird, tanken Sie das Fahrzeug sofort auf.
Lufteinlassöffnung des DC/DC-
Konverters
HINWEIS
QLufteinlassöffnung des DC/DC-Kon- verters
OStellen Sie sicher, dass die Lufteinlas-söffnung nicht durch Gegenstände, wie
einen Sitzbezug, eine Kunststoffabdec- kung oder Gepäck, blockiert wird. Wird die Lufteinlassöffnung blockiert, kann
dies die ordnungsgemäße Funktion des Plug-in-Hybridsystems beeinträchtigen.
OSollte sich Staub usw. in der Lufteinlas-
söffnung angesammelt haben, reinigen Sie diese mit einem Staubsauger, sodass ein Verstopfen der Öffnung ver-
hindert wird.
OBefeuchten Sie die Lufteinlassöffnung nicht und sorgen Sie dafür, dass keine
Fremdkörper in die Öffnung gelangen, da es anderenfalls zu einem Kurz-schluss und zur Beschädigung des
DC/DC-Konverters kommen kann.
OTransportieren Sie keine großen Was-
sermengen, wie z. B. Flaschen für Was- serspender, im Fahrzeug. Wenn Wasser auf den DC/DC-Konverter
gelangt, kann dieser beschädigt wer- den. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

99
2
2-1. Plug-in-Hybridsystem
Plug-in-Hybridsystem
Wenn der Aufprallsensor einen Aufprall
eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsy-
stem die Hochspannung ab und stoppt
die Kraftstoffpumpe, um das Risiko
eines tödlichen Stromschlags und
Kraftstoffaustritts auf ein Minimum zu
reduzieren.
Wenn das Notabschaltsystem aktiviert
wurde, lässt sich Ihr Fahrzeug nicht
wieder starten. Um das Hybridsystem
erneut zu starten, setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
in Verbindung.
Bei einer Funktionsstörung des Hybrid-
systems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung
angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie
die Anweisungen.
QWenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder
die 12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in einem solchen Fall, das System erneut zu starten.
Falls die “READY”-Kontrollleuchte nicht auf- leuchtet, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
HINWEIS
OAn der Lufteinlassöffnung ist ein Filter
angebracht. Sollte der Filter auch nach Reinigung der Lufteinlassöffnung auffal-lend schmutzig bleiben, wird die Reini-
gung oder der Austausch des Filters empfohlen. Informationen zum Reinigen des Filters finden Sie auf S.489.
OWenn “Wartung für die Kühlteile des DCDC-Wandlers erfo rderlich Siehe Betriebsanleitung” auf dem Multi-Infor-
mationsdisplay angezeigt wird, sind möglicherweise die Lufteinlassöffnung und der Filter verstopft. Weitere Infor-
mationen zur Reinigung der Lufteinlas- söffnung finden Sie auf S.489.
Notabschaltsystem
Hybrid-Warnmeldung

1242-2. Laden
der Abbildung gezeigte Richtung. Wird der
Notfall-Entriegelungshebel in eine andere
Richtung gedrückt, wird er möglicherweise
beschädigt.
5Drücken Sie mittig auf die hintere Kante
der Ladeanschlussklappe, um die Klappe
zu öffnen. (S.107)
Bei diesem Entriegelungsverfahren handelt
es sich um eine vorübergehende Korrektur-
maßnahme, die nur für Notfälle gedacht ist.
Besteht das Problem weiterhin, lassen Sie
das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
QVerriegeln des Ladesteckers
Der Ladestecker wird automatisch ver-
riegelt, wenn Sie ihn in die Wech-
selstrom-Ladebuchse stecken.
QEntriegeln des Ladesteckers
Der Ladestecker wird entriegelt, wenn
Sie die Türen mit dem intelligenten
Zugangs- und Startsystem oder der
Fernbedienung entriegeln.
QLadestecker-Verriegelungsfunktion
Die Ladestecker-Verriegelungsfunktion bie-
tet keinen hundertprozentigen Schutz vor
einem Diebstahl des Wechselstrom-Ladeka-
bels und ist nicht notwendigerweise bei allen
Arten von Vandalismus effizient.
QEntriegeln des Ladesteckers mit dem
intelligenten Zugangs- und Startsystem
Wird der Ladestecker verriegelt, während die
Türen entriegelt sind, verriegeln Sie die
Türen und entriegeln Sie sie dann wieder, um
den Ladestecker zu entriegeln.
QSicherheitsfunktion für das Entriegeln
Wird der Ladestecker nicht innerhalb von ca.
30 Sekunden nach dem Entriegeln des Fahr-
zeugs abgezogen, wird der Stecker durch die
Sicherheitsfunktion automatisch wieder ver-
riegelt.
QEntriegeln des Ladesteckers während
des Ladevorgangs
Wird der Ladestecker während des Ladens
entriegelt, wird der Ladevorgang gestoppt.
Nach der Aktivierung der Sicherheitsfunktion
(S.124) wird der Ladevorgang unter
Umständen nicht automatisch neu gestartet.
Wenn dies der Fall ist, ziehen Sie den Lade-
stecker ab
* und stecken Sie ihn erneut ein.*: Wenn Sie den Ladestecker abziehen, wird
der Ladezeitplan aktualisiert. (S.146)
QWenn der Ladestecker nicht in die
Wechselstrom-Ladebuchse gesteckt
werden kann
Stellen Sie sicher, dass der Stecker-Verrie-
gelungsstift nicht abgesenkt ist.
Wenn der Stecker-Verriegelungsstift abge-
senkt ist, ist die Steckerverriegelung aktiv.
Entriegeln Sie die Türen mit dem intelligenten
Zugangs- und Startsystem oder der Fernbe-
dienung, heben Sie die Ladestecker-Verrie-
gelung auf und vergewissern Sie sich, dass
der Stecker-Verriegelungsstift nicht abge-
senkt ist.
Ver- und Entriegeln des Lade-
steckers

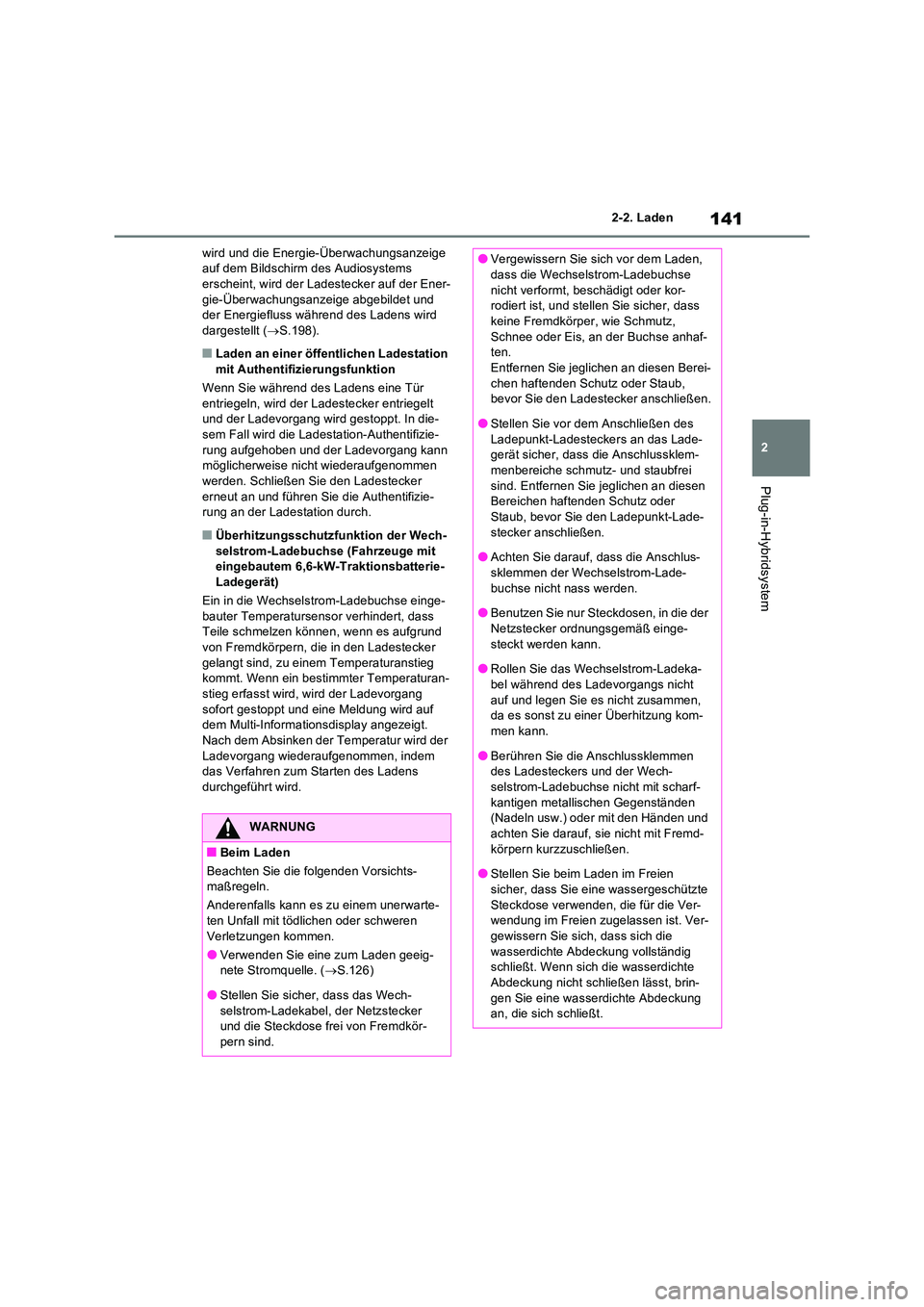

141
2
2-2. Laden
Plug-in-Hybridsystem
wird und die Energie-Überwachungsanzeige auf dem Bildschirm des Audiosystems erscheint, wird der Ladestecker auf der Ener-
gie-Überwachungsanzeige abgebildet und der Energiefluss während des Ladens wird dargestellt ( S.198).
QLaden an einer öffentlichen Ladestation
mit Authentifizierungsfunktion
Wenn Sie während des Ladens eine Tür entriegeln, wird der Ladestecker entriegelt und der Ladevorgang wird gestoppt. In die-
sem Fall wird die Ladestation-Authentifizie- rung aufgehoben und der Ladevorgang kann möglicherweise nicht wiederaufgenommen
werden. Schließen Sie den Ladestecker erneut an und führen Sie die Authentifizie-rung an der Ladestation durch.
QÜberhitzungsschutzfunktion der Wech-
selstrom-Ladebuchse (Fahrzeuge mit eingebautem 6,6-kW-Traktionsbatterie-Ladegerät)
Ein in die Wechselstrom-Ladebuchse einge-
bauter Temperatursensor verhindert, dass Teile schmelzen können, wenn es aufgrund von Fremdkörpern, die in den Ladestecker
gelangt sind, zu einem Temperaturanstieg kommt. Wenn ein bestimmter Temperaturan-stieg erfasst wird, wird der Ladevorgang
sofort gestoppt und eine Meldung wird auf dem Multi-Informationsdisplay angezeigt. Nach dem Absinken der Temperatur wird der
Ladevorgang wiederaufgenommen, indem das Verfahren zum Starten des Ladens durchgeführt wird.
WARNUNG
QBeim Laden
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu einem unerwarte-
ten Unfall mit tödlichen oder schweren Verletzungen kommen.
OVerwenden Sie eine zum Laden geeig-nete Stromquelle. ( S.126)
OStellen Sie sicher, dass das Wech- selstrom-Ladekabel, der Netzstecker und die Steckdose frei von Fremdkör-
pern sind.
OVergewissern Sie sich vor dem Laden, dass die Wechselstrom-Ladebuchse
nicht verformt, beschädigt oder kor- rodiert ist, und stellen Sie sicher, dass keine Fremdkörper, wie Schmutz,
Schnee oder Eis, an der Buchse anhaf- ten. Entfernen Sie jeglichen an diesen Berei-
chen haftenden Schutz oder Staub, bevor Sie den Ladestecker anschließen.
OStellen Sie vor dem Anschließen des
Ladepunkt-Ladesteckers an das Lade- gerät sicher, dass die Anschlussklem-menbereiche schmutz- und staubfrei
sind. Entfernen Sie jeglichen an diesen Bereichen haftenden Schutz oder Staub, bevor Sie den Ladepunkt-Lade-
stecker anschließen.
OAchten Sie darauf, dass die Anschlus- sklemmen der Wechselstrom-Lade-
buchse nicht nass werden.
OBenutzen Sie nur Steckdosen, in die der Netzstecker ordnungsgemäß einge-
steckt werden kann.
ORollen Sie das Wechselstrom-Ladeka- bel während des Ladevorgangs nicht
auf und legen Sie es nicht zusammen, da es sonst zu einer Überhitzung kom-men kann.
OBerühren Sie die Anschlussklemmen des Ladesteckers und der Wech-selstrom-Ladebuchse nicht mit scharf-
kantigen metallischen Gegenständen (Nadeln usw.) oder mit den Händen und achten Sie darauf, sie nicht mit Fremd-
körpern kurzzuschließen.
OStellen Sie beim Laden im Freien sicher, dass Sie eine wassergeschützte
Steckdose verwenden, die für die Ver- wendung im Freien zugelassen ist. Ver-gewissern Sie sich, dass sich die
wasserdichte Abdeckung vollständig schließt. Wenn sich die wasserdichte Abdeckung nicht schließen lässt, brin-
gen Sie eine wasserdichte Abdeckung an, die sich schließt.

179
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QWenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).
Analoger Tachometer
Digitaler Tachometer
QHybridsystem-Anzeige
Die Anzeigeelemente der Hybridsystem-
Anzeige unterscheiden sich im EV-Modus
und im HV-Modus.
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an. Die zurückgewonnene Energie wird zum
Aufladen der Hybridbatterie (Traktionsbatte-
rie) genutzt.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim
Fahren mit voller Leistung usw.)
EV-Betriebsbereich (EV-Modus oder
AUTO EV/HV-Mode)
Zeigt an, dass das Fahrzeug nur vom Elek-
tromotor (Traktionsmotor) angetrieben wird.
Hybrid-Eco-Bereich (HV-Modus)
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
In folgenden Situationen ist die Hybridsy-
stem-Anzeige nicht in Betrieb.
ODie “READY”-Kontrollleuchte leuchtet
nicht.
ODer Schalt-/Wählhebel befindet sich in
einem anderen Bereich als “D” oder “S”.
QAußentemperaturanzeige
OIn den folgenden Situationen wird die
A
B
A
B
C
D
E
F

219
4 4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
führt wird.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
3Wenn der Kicksensor das Wegzie-
hen Ihres Fußes erfasst, ertönt ein
Warnsummer und die Heckklappe
wird automatisch vollständig geöff-
net bzw. geschlossen.
Wenn Sie einen Fuß unter den Heckstoßfän-
ger strecken, während sich die Heckklappe
öffnet/schließt, wird die Bewegung der Hec-
kklappe gestoppt.
Wenn die Heckklappe angehalten wurde
und Sie erneut einen Fuß unter den Heck-
stoßfänger strecken, bewegt sich die Heck-
klappe in die entgegengesetzte Richtung.
QGepäckraumbeleuchtung
ODie Gepäckraumbeleuchtung schaltet sich
ein, wenn die Heckklappe geöffnet wird.
OWenn der Start-Schalter auf OFF geschal-
tet wird, schaltet sich die Beleuchtung
nach 20 Minuten automatisch aus.
QHeckklappenschließer
Falls die Heckklappe leicht geöffnet bleibt,
wird sie vom Heckklappenschließer automa-
tisch vollständig geschlossen.
Der Heckklappenschließer arbeitet unabhän-
gig vom Modus des Start-Schalters.
QBetriebsbedingungen für die elektri-
sche Heckklappe
Die elektrische Heckklappe kann unter den folgenden Bedingungen automatisch geöff-
net und geschlossen werden:
OWenn das elektrische Heckklappensystem
aktiviert ist. (S.188)
OWenn die Heckklappe entriegelt ist.
Wenn Sie jedoch den Heckklappen-Öffner-
schalter gedrückt halten, während Sie den
elektronischen Schlüssel bei sich tragen,
wird die elektrische Heckklappe geöffnet,
selbst wenn sie verriegelt ist. (S.217)
OWenn sich der Start-Schalter auf ON befin-
det, wird die Heckklappe zusätzlich zu den
oben aufgeführten Bedingungen für den
Öffnungsvorgang auch unter den folgen-
den Bedingungen betätigt:
• Die Feststellbremse wird betätigt
• Das Bremspedal wird getreten
• Der Schalt-/Wählhebel steht auf “P”.
QBetrieb der elektrischen Heckklappe
OEin Warnsummer ertönt, um darauf hinzu-
weisen, dass die Heckklappe geöff-
net/geschlossen wird.
OWenn das elektrische Heckklappensystem
deaktiviert ist, wird die elektrische Heck-
klappe nicht elektrisch betätigt, lässt sich
aber manuell öffnen und schließen.
OWenn während des automatischen Öff-
nens der elektrischen Heckklappe eine
durch Personen oder Objekte verursachte
Störung erfasst wird, wird der Betrieb
unterbrochen.
QEinklemmschutzfunktion
Auf beiden Seiten der elektrischen Heck-
klappe sind Sensoren angebracht. Falls
irgendetwas die elektrische Heckklappe beim
Schließen behindert, wird sie automatisch in
die Gegenrichtung betätigt oder angehalten.
A
B

2204-2. Öffnen, Schließen und Verriegeln der Türen
QFallschutzfunktion
Wenn während des automatischen Öffnens
der elektrischen Heckklappe eine sehr große
Kraft auf diese ausgeübt wird, wird der Öff-
nungsvorgang gestoppt, um ein plötzliches
Herabfallen der elektrischen Heckklappe zu
verhindern.
QHeckklappen-Schließhilfe
Wird die Heckklappe manuell abgesenkt,
nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch voll-
ständig geschlossen.
QVerzögerte Heckklappen-Verriegelungs-
funktion
Mit dieser Funktion können die Türen bereits
verriegelt werden, wenn die elektrische Hec-
kklappe noch offen ist.
Wenn Sie die folgenden Schritte durchfüh-
ren, werden alle Türen außer der elektri-
schen Heckklappe verriegelt. Diese wird
verriegelt, wenn sie geschlossen wird.
1Schließen Sie alle Türen mit Ausnahme
der Heckklappe.
2Während die elektrische Heckklappe
geschlossen wird, verriegeln Sie alle
Türen mit dem intelligenten Zugangs-
und Startsystem an einer vorderen Tür
(S.208) oder mit der Fernbedienung.
(S.208)
Sie werden durch Betriebssignale darauf hin-
gewiesen, dass alle Türen geschlossen und
verriegelt wurden. (S.209)
OFalls der elektronische Schlüssel in das
Fahrzeug gelegt wird, nachdem ein
Schließvorgang unter Nutzung der verzö-
gerten Türverriegelungsfunktion gestartet
wurde, wird der elektronische Schlüssel
möglicherweise im Fahrzeug eingeschlos-
sen.
OWenn sich die elektrische Heckklappe auf-
grund des Eingreifens der Einklemm-
schutzfunktion usw. nicht vollständig
schließt, während sie nach Betätigung der
verzögerten Türverriegelungsfunktion
automatisch geschlossen wird, wird die
verzögerte Türverriegelungsfunktion abge-
brochen und alle Türen werden entriegelt.
OStellen Sie sicher, dass alle Türen
geschlossen und verriegelt sind, bevor Sie sich vom Fahrzeug entfernen.
QBetriebsbedingungen für die Kom-
fortheckklappe (Fahrzeuge mit Kom-
fortheckklappe)
Die Komfortheckklappe wird automatisch
geöffnet/geschlossen, wenn die folgenden
Bedingungen erfüllt sind:
ODer Betrieb der Komfortheckklappe ist akti-
viert. (S.188)
ODer Start-Schalter befindet sich auf OFF.
ODer elektronische Schlüssel befindet sich
im Erfassungsbereich. (S.227)
OEin Fuß wird unter den mittleren Bereich
des Heckstoßfängers gehalten und wieder
entfernt.
Sie können die elektrische Heckklappe
auch betätigen, indem Sie Ihre Hand, Ihren
Ellenbogen, Ihr Knie usw. unter den mittle-
ren Bereich des Heckstoßfängers halten
und wieder entfernen. Achten Sie darauf,
nahe genug an den mittleren Bereich des
Heckstoßfängers zu kommen.
QSituationen, in denen die Komfortheck-
klappe unter Umständen nicht ord-
nungsgemäß funktioniert (Fahrzeuge
mit Komfortheckklappe)
In den folgenden Situationen funktioniert die
Komfortheckklappe eventuell nicht ordnungs-
gemäß:
OWenn der Fuß nicht wieder aus dem
Bereich unter dem Heckstoßfänger wegge-
zogen wird
OWenn der Heckstoßfänger mit dem Fuß
stark getreten oder längere Zeit berührt
wird
Wenn der Heckstoßfänger längere Zeit
berührt wurde, müssen Sie eine Weile war-
ten, bevor Sie erneut versuchen können, die
Komfortheckklappe zu betätigen.
OWenn sich bei Durchführung des Vorgangs
eine Person zu nahe am Heckstoßfänger
befindet
OWenn eine externe Funkwellenquelle die
Kommunikation zwischen dem elektroni-
schen Schlüssel und dem Fahrzeug beein-
trächtigt (S.228)
OBeim Laden an einer externen Stromquelle

223
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
WARNUNG
OWenn das elektrische Heckklappensy-
stem während der automatischen Betä- tigung der Heckklappe ausgeschaltet wird, wird der automatische Betrieb
abgebrochen. Die Heckklappe muss dann manuell betätigt werden. Seien Sie besonders vorsichtig, wenn das
Fahrzeug an einem Hang steht, da sich die Heckklappe in dieser Lage unerwar-tet öffnen oder schließen kann.
OWenn die Betriebsbedingungen für die elektrische Heckklappe nicht mehr erfüllt werden, kann ein Warnsummer
ertönen und die Heckklappe kann den Öffnungs- oder Schließvorgang abbre-chen. Die Heckklappe muss dann
manuell betätigt werden. Seien Sie besonders vorsichtig, wenn das Fahr-zeug an einem Hang steht, da sich die
Heckklappe in dieser Lage plötzlich öff- nen oder schließen kann.
OAn einem Hang kann sich die Heck-
klappe nach dem Öffnen plötzlich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
OIn den folgenden Situationen kann die
elektrische Heckklappe eine Störung erkennen und den automatischen Betrieb stoppen. In diesem Fall muss
die Heckklappe von Hand geöffnet wer- den. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem Hang
steht, da sich die Heckklappe in dieser Lage plötzlich öffnen oder schließen kann.
• Wenn die Heckklappe ein Hindernis
berührt
• Wenn die Spannung der 12-V-Batterie plötzlich abfällt, z. B. wenn während des automatischen Betriebs der Start-Schal-
ter auf ON geschaltet oder das Hybrid- system gestartet wird
OWenn ein Fahrradträger oder ein ähn-lich schwerer Gegenstand an der Heck-
klappe befestigt ist, kann die elektrische Heckklappe möglicherweise nicht geöff-net bzw. geschlossen werden, wodurch
es zu einer Funktionsstörung kommen kann. Außerdem kann sich die Heck-klappe nach dem Öffnen plötzlich wie-
der schließen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person einklemmen und verletzen. Soll
ein Zubehörteil an der Heckklappe angebracht werden, wird empfohlen, ein Original-Toyota-Teil zu verwenden.
QEinklemmschutzfunktion
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OVersuchen Sie niemals, die Einklemm- schutzfunktion mit einem Körperteil absichtlich zu aktivieren.
OWird ein Gegenstand bei fast geschlos-sener Heckklappe eingeklemmt, spricht die Einklemmschutzfunktion unter
Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegenstände eingeklemmt werden.
OJe nach Form des eingeklemmten Gegenstands spricht die Einklemm-schutzfunktion unter Umständen nicht
an. Achten Sie darauf, dass keine Fin- ger oder Gegenstände eingeklemmt werden.
QKomfortheckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der Kom- fortheckklappe die folgenden Vorsichts-maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OÜberprüfen Sie die Sicherheit im Umge-bungsbereich und vergewissern Sie
sich, dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke ein-geklemmt werden können.

2364-3. Einstellen der Sitze
lung überschrieben.
QAbrufverfahren
1 Stellen Sie sicher, dass sich der
Schalt-/Wählhebel in Position “P”
befindet.
2 Schalten Sie den Start-Schalter auf
ON.
3 Drücken Sie zum Abrufen der
gewünschten Fahrposition die ent-
sprechende Taste, bis der Signalton
ertönt.
QSo stoppen Sie den Positionsabruf auf
halbem Weg
Wählen Sie eine der folgenden Vorgehens- weisen:
ODrücken Sie die Taste “SET”.
ODrücken Sie die Taste “1” oder “2”.
OBetätigen Sie einen der Einstellschalter für die Sitzposition.
QSitzpositionen, die gespeichert werden
können ( S.232)
Alle eingestellten Positionen außer der mit
dem Schalter für die Lendenstütze eingestell- ten Position können gespeichert werden.
QZugreifen auf den Fahrpositionsspei-cher, nachdem der Start-Schalter auf
OFF geschaltet wurde
Gespeicherte Sitzpositionen können noch bis zu 180 Sekunden nach dem Öffnen der Fah-rertür und weitere 60 Sekunden nach dem
Schließen der Fahrertür aktiviert werden.
QKorrekte Verwendung der Fahrpositi- onsspeicherfunktion
Wenn der Sitz sich bereits ganz vorne oder ganz hinten befindet und in die gleiche Rich-
tung bewegt wird, weicht die beim Abrufen eingestellte Position eventuell leicht von der ursprünglich gespeicherten Position ab.
QBeim Abrufen der Fahrposition
Achten Sie beim Abrufen der Fahrposition
darauf, dass die Kopfstütze nicht den Dach- himmel berührt.
QWenn die 12-V-Batterie abgeklemmt wird
Die gespeicherten Positionen werden
gelöscht.
QSpeicherverfahren
Speichern Sie Ihre Fahrposition unter
Taste “1” oder “2”, bevor Sie Folgendes
ausführen:
Sorgen Sie dafür, dass Sie nur den
WARNUNG
QVorsichtsmaßregel in Bezug auf die
Sitzeinstellung
Achten Sie bei der Sitzeinstellung darauf, dass der Sitz nicht den hinten sitzenden Mitfahrer trifft oder Ihren Körper gegen das
Lenkrad drückt.
Verknüpfen eines elektroni-
schen Schlüssels mit einer
Fahrposition sowie Abrufen
und Löschen einer gespeicher-
ten Fahrposition (Speicherab-
ruffunktion)
