ECO mode TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

Hybridbatteriets ladd-
ningsläge, kon-
trollampa
*8(→Sid. 69)
Körläge Eco, kon-
trollampa (→Sid. 324)
Sportläge, kontrollampa
(→Sid. 324)
Trail Mode, kontrollampa
(→Sid. 325)
“PASSENGER AIR BAG”,
kontrollampa*5, 9(i före-
kommande fall)
(→Sid. 37)
*1Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*2Beroende på rådande
driftsförhållanden kan färgen och om
lampan tänds/blinkar ändras.
*3Lampan tänds när systemet stängs av.
*4Toyota parkeringssensors
avstängningsindikator OFF tänds när
startknappen trycks till tändningsläge
medan Toyota parkeringssensor är
aktiverad. Den slocknar efter några
sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*6Den här lampan tänds i
ytterbackspeglarna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8: Den visade kontrollampan ändras
enligt det aktuella driftsläget för
laddhybridsystemet.
*9Den här lampan tänds på mittpanelen.
BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor när startknappen trycks
till tändningsläge, eller BSM-funktionen/
RCTA-funktionen aktiveras medan
startknappen är i tändningsläge.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder.
Om BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen om detta
skulle inträffa.
3.1 Instrumentgrupp
138

HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 433)IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 225)
Instrument och mätare tänds när
Startknappen är i tändningsläge.
Vid byte av körläge
• Hastighetsmätarens färg ändras
enligt det valda körläget. (→Sid. 324)
• Hastighetsmätarens färg ändras
enligt det valda körläget eller när Trail
Mode aktiveras. (→Sid. 324, Sid. 325)
Måttenheterna för hastighetsmätaren
kan ändras (i förekommande fall)
Övriga måttenheter visas även, som på
bilderna.
AAnalog hastighetsmätare
BDigital hastighetsmätareHybridsystemindikator
Innehållet för hybridsystemets indikator
varierar i EV-läge och i HV-läge.
AREADY OFF, område
Visar att hybridsystemet inte är
igång.
BLaddningsområde
Visar status för regenerering*.
Regenererad energi används till att
ladda hybridbatteriet.
CEco-område
Visar att bilen körs på ett miljövänligt
sätt.
När indikeringen håller sig inom
Eco-området uppnås mer miljövänlig
körning.
DKraftområde
Visar att det miljövänliga intervallet
överträds (i samband med körning
där full kraft behövs, etc.)
3.1 Instrumentgrupp
141
3
Information om bilens status samt kontrollampor

5.5.13 Körlägesväljare
Körlägen kan väljas så att de passar
rådande kör- och
användningsförhållanden.
Välja körläge
1. Körläge Eco
Lämpligt för att förbättra
bränsleförbrukningen genom jämnare
genererat vridmoment till följd av
gaspedalsanvändningen jämfört med
normalt läge och begränsning av
luftkonditioneringen
(värmning/kylning).
När knappen vrids åt vänster medan
bilen inte är i körläge Eco växlar
systemet till körläge Eco och
kontrollampan för Eco-körning tänds
på informationsdisplayen.
2. Normalt läge
Lämpligt läge för normal körning.
Körläget återgår till normalt läge om
knappen trycks in medan bilen är i
Eco-läge eller sportläge.3. Sportläge
Reglerar styrningskänslan och
hybridsystemet för att skapa en
accelerationsrespons som är lämplig
för sportig körning. Lämpligt när
exakt hantering önskas, exempelvis
för körning i bergsområden.
När knappen vrids åt höger medan
bilen inte är i sportläge växlar
systemet till sportläge och
kontrollampan för sportläge tänds på
informationsdisplayen.
Vid byte till ett annat körläge än
normalt läge
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget.
• När hastighetsmätaren är inställd på
analog visning ändras även färgen på
hastighetsmätardisplayen.
• Färgen på reglaget ändras enligt det
valda körläget. (På vissa modeller)
Luftkonditionering i körläge Eco
I körläge Eco regleras uppvärmning/
kylning och fläkthastighet i syfte att
förbättra bränsleförbrukningen. Utför
följande åtgärder för att öka
luftkonditioneringens prestanda.
• Justera fläkthastigheten (→Sid. 338)
• Stäng av körläge Eco
Stänga av ett körläge
• Sportläget stängs automatiskt av och
körläget återgår till normalt läge när
startknappen trycks till avstängt läge.
• Normalt läge och Eco-läge stängs inte
av förrän ett annat körläge väljs.
(Även om startknappen har trycks till
avstängt läge stängs inte normalt läge
och Eco-läge av automatiskt.)
5.5 Använda körstödssystemen
324

Funktioner som kan specialanpassas
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AModeller med navigationssystem eller multimediasystem: Inställningar som kan
ändras via navigationssystemet eller multimediasystemet
BInställningar som kan ändras via informationsdisplayen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig,–=Ejtillgänglig
Larm
*(→Sid. 60)
Funktion StandardinställningAnpassad inställ-
ningABC
Avaktiverar larmet när dör-
rarna låses upp med den me-
kaniska nyckelnAvstängd På – – O
*I förekommande fall
Laddningssystem (→Sid. 99, Sid. 102)
Funktion StandardinställningAnpassad inställ-
ningABC
”Laddningsström” MAX8A
–O–
16A*
”Battery Heater” På Avstängd – O –
”Battery Cooler” På Avstängd – O –
*Enbart modeller med inbyggd drivbatteriladdare på 6,6 kW
Instrument, mätare och informationsdisplay (→Sid. 139, Sid. 143)
Funktion*1StandardinställningAnpassad inställ-
ningABC
Språk*2Engelska Utom engelska*3–O–
Enheter
*2km (L/100 km, kWh/
100 km)km (km/L, km/kWh)
–O–
miles (MPG, miles/
kWh)
*4
Hastighetsmätardisplay Analog Digital – O –
EV-kontrollampa På Avstängd – O –
”Eco Guidance” (ECO Accele-
rator Guidance)På Avstängd – O –
”Bränsleförbrukning” ”Totalt genomsnitt””Snitt resa”
–O–
”Snitt tankn.”
”Strömförbrukning” ”Totalt genomsnitt” ”Snitt resa” – O –
9.2 Specialinställning
476

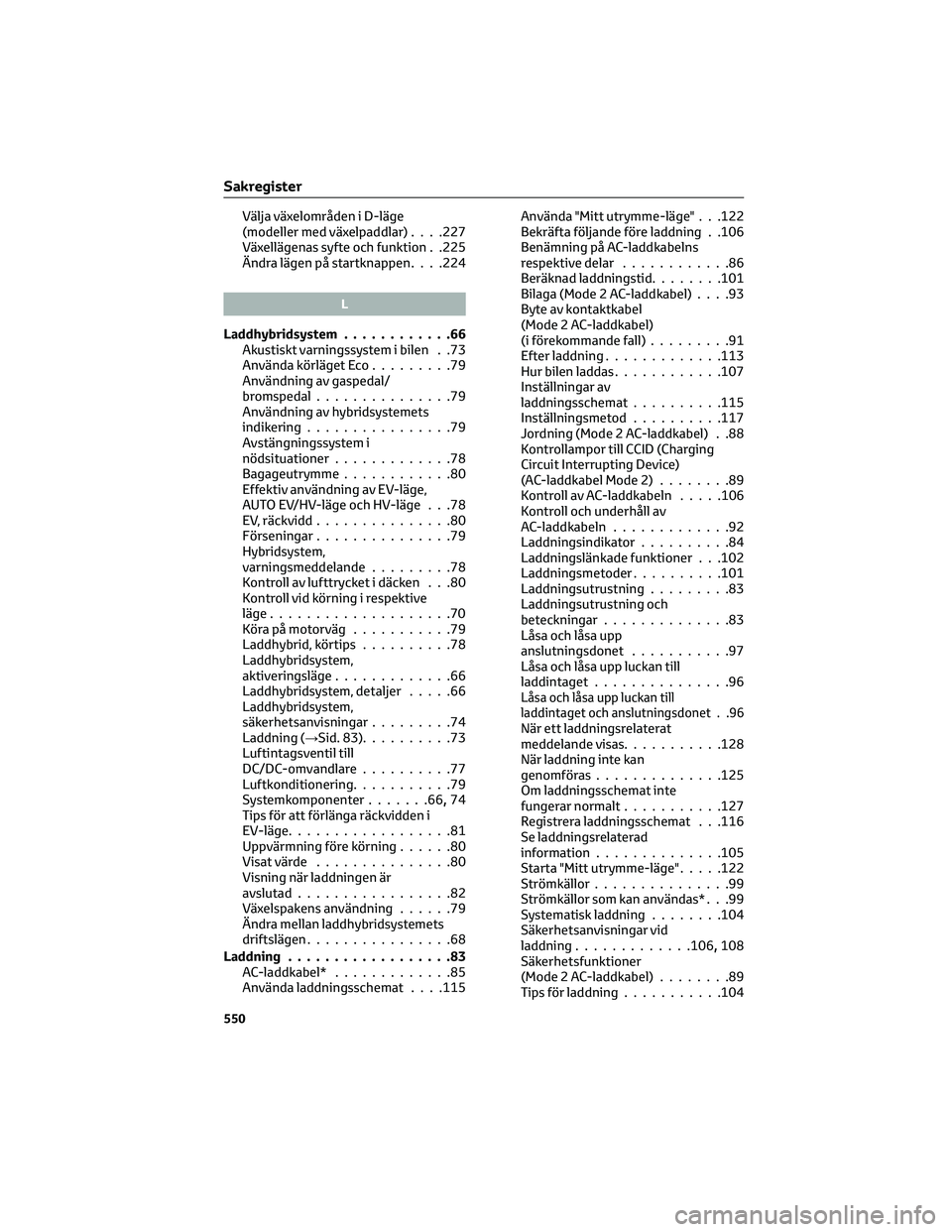

Välja växelområden i D-läge
(modeller med växelpaddlar). . . .227
Växellägenas syfte och funktion . .225
Ändra lägen på startknappen. . . .224
L
Laddhybridsystem............66
Akustiskt varningssystem i bilen . .73
Använda körläget Eco.........79
Användning av gaspedal/
bromspedal...............79
Användning av hybridsystemets
indikering................79
Avstängningssystem i
nödsituationer.............78
Bagageutrymme............80
Effektiv användning av EV-läge,
AUTO EV/HV-läge och HV-läge . . .78
EV, räckvidd...............80
Förseningar...............79
Hybridsystem,
varningsmeddelande.........78
Kontroll av lufttrycket i däcken . . .80
Kontroll vid körning i respektive
läge....................70
Köra på motorväg...........79
Laddhybrid, körtips..........78
Laddhybridsystem,
aktiveringsläge.............66
Laddhybridsystem, detaljer.....66
Laddhybridsystem,
säkerhetsanvisningar.........74
Laddning (→Sid.83)..........73
Luftintagsventil till
DC/DC-omvandlare..........77
Luftkonditionering...........79
Systemkomponenter.......66
,74
Tips för att förlänga räckvidden i
EV-läge..................81
Uppvärmning före körning......80
Visat värde...............80
Visning när laddningen är
avslutad.................82
Växelspakens användning......79
Ändra mellan laddhybridsystemets
driftslägen................68
Laddning..................83
AC-laddkabel*.............85
Använda laddningsschemat. . . .115Använda "Mitt utrymme-läge" . . .122
Bekräfta följande före laddning . .106
Benämning på AC-laddkabelns
respektive delar............86
Beräknad laddningstid........101
Bilaga (Mode 2 AC-laddkabel)....93
Byte av kontaktkabel
(Mode 2 AC-laddkabel)
(i förekommande fall).........91
Efter laddning.............113
Hur bilen laddas............107
Inställningar av
laddningsschemat..........115
Inställningsmetod..........117
Jordning (Mode 2 AC-laddkabel) . .88
Kontrollampor till CCID (Charging
Circuit Interrupting Device)
(AC-laddkabel Mode 2)........89
Kontroll av AC-laddkabeln.....106
Kontroll och underhåll av
AC-laddkabeln.............92
Laddningsindikator..........84
Laddningslänkade funktioner . . .102
Laddningsmetoder..........101
Laddningsutrustning.........83
Laddningsutrustning och
beteckningar..............83
Låsa och låsa upp
anslutningsdonet...........97
Låsa och låsa upp luckan till
laddintaget...............96
Låsa och låsa upp luckan till
laddintaget och anslutningsdonet . .96
När ett laddningsrelaterat
meddelande visas...........128
När laddning inte kan
genomföras..............125
Om laddningsschemat inte
fungerar normalt...........127
Registrera laddningsschemat . . .116
Se laddningsrelaterad
information..............105
Starta "Mitt utrymme-läge".....122
Strömkällor...............99
Strömkällor som kan användas* . . .99
Systematisk laddning........104
Säkerhetsanvisningar vid
laddning.............106
,108
Säkerhetsfunktioner
(Mode 2 AC-laddkabel)........89
Tips för laddning...........104
Sakregister
550
