TOYOTA SIENNA 2017 Manuel du propriétaire (in French)

SIENNA_OM_OM08007D_(D)

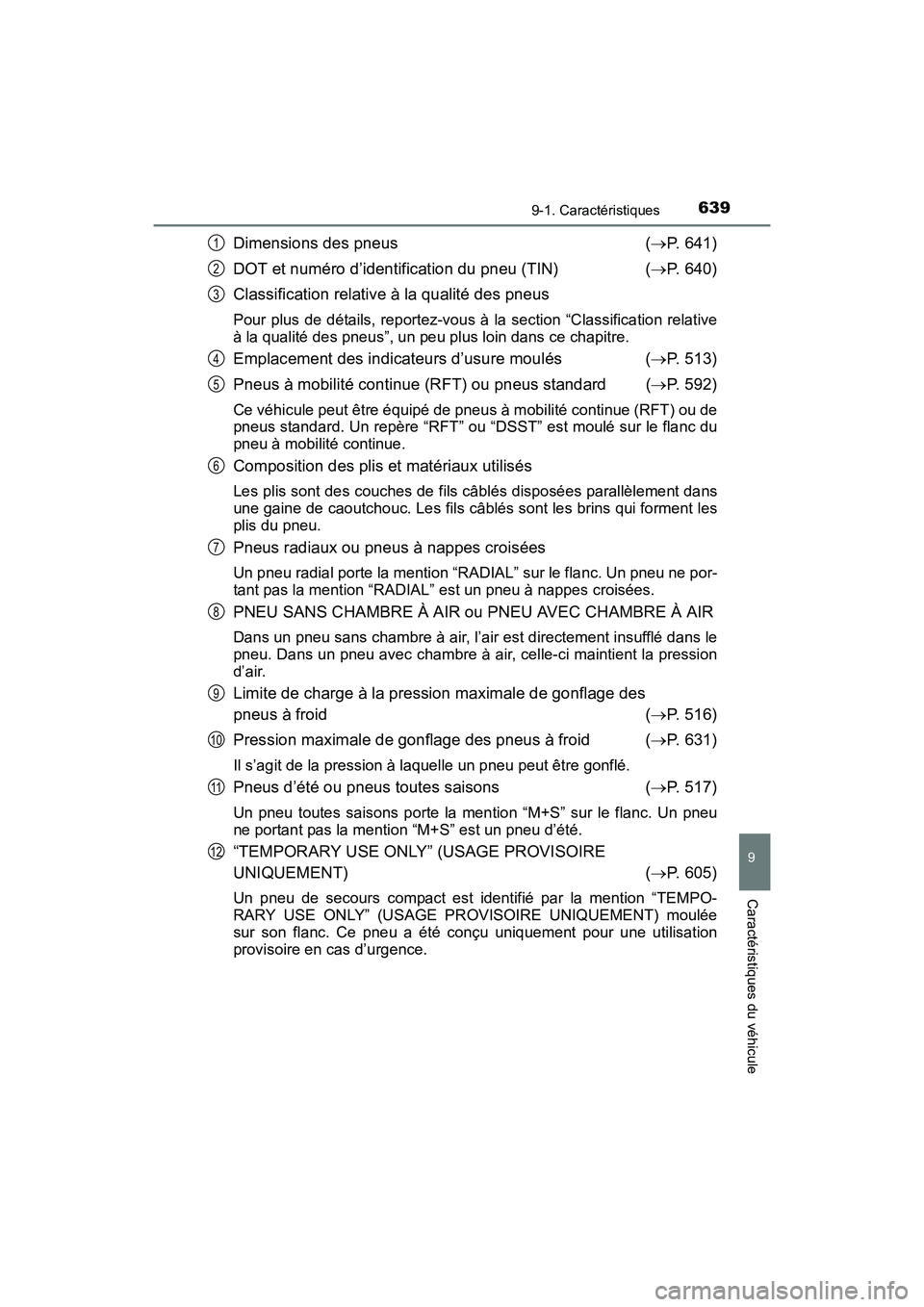

6399-1. Caractéristiques
9
Caractéristiques du véhicule
Dimensions des pneus (→P. 641)
DOT et numéro d’identification du pneu (TIN) ( →P. 640)
Classification relative à la qualité des pneus
Pour plus de détails, reportez-vous à la section “Classification relative
à la qualité des pneus”, un peu plus loin dans ce chapitre.
Emplacement des indicateurs d’usure moulés ( →P. 513)
Pneus à mobilité continue (RFT) ou pneus standard ( →P. 592)
Ce véhicule peut être équipé de pneus à mobilité continue (RFT) ou de
pneus standard. Un repère “RFT” ou “DSST” est moulé sur le flanc du
pneu à mobilité continue.
Composition des plis et matériaux utilisés
Les plis sont des couches de fils câblés disposées parallèlement dans
une gaine de caoutchouc. Les fils câblés sont les brins qui forment les
plis du pneu.
Pneus radiaux ou pneus à nappes croisées
Un pneu radial porte la mention “RADIAL” sur le flanc. Un pneu ne por-
tant pas la mention “RADIAL” est un pneu à nappes croisées.
PNEU SANS CHAMBRE À AIR ou PNEU AVEC CHAMBRE À AIR
Dans un pneu sans chambre à air, l’air est directement insufflé dans le
pneu. Dans un pneu avec chambre à air, celle-ci maintient la pression
d’air.
Limite de charge à la pression maximale de gonflage des
pneus à froid ( →P. 516)
Pression maximale de gonflage des pneus à froid ( →P. 631)
Il s’agit de la pression à laquelle un pneu peut être gonflé.
Pneus d’été ou pneus toutes saisons ( →P. 517)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Un pneu
ne portant pas la mention “M+S” est un pneu d’été.
“TEMPORARY USE ONLY” (USAGE PROVISOIRE
UNIQUEMENT) ( →P. 605)
Un pneu de secours compact est identifié par la mention “TEMPO-
RARY USE ONLY” (USAGE PROVISOIRE UNIQUEMENT) moulée
sur son flanc. Ce pneu a été conçu uniquement pour une utilisation
provisoire en cas d’urgence.
1
2
3
4
5
6
7
8
9
10
11
12

640
SIENNA_OM_OM08007D_(D)

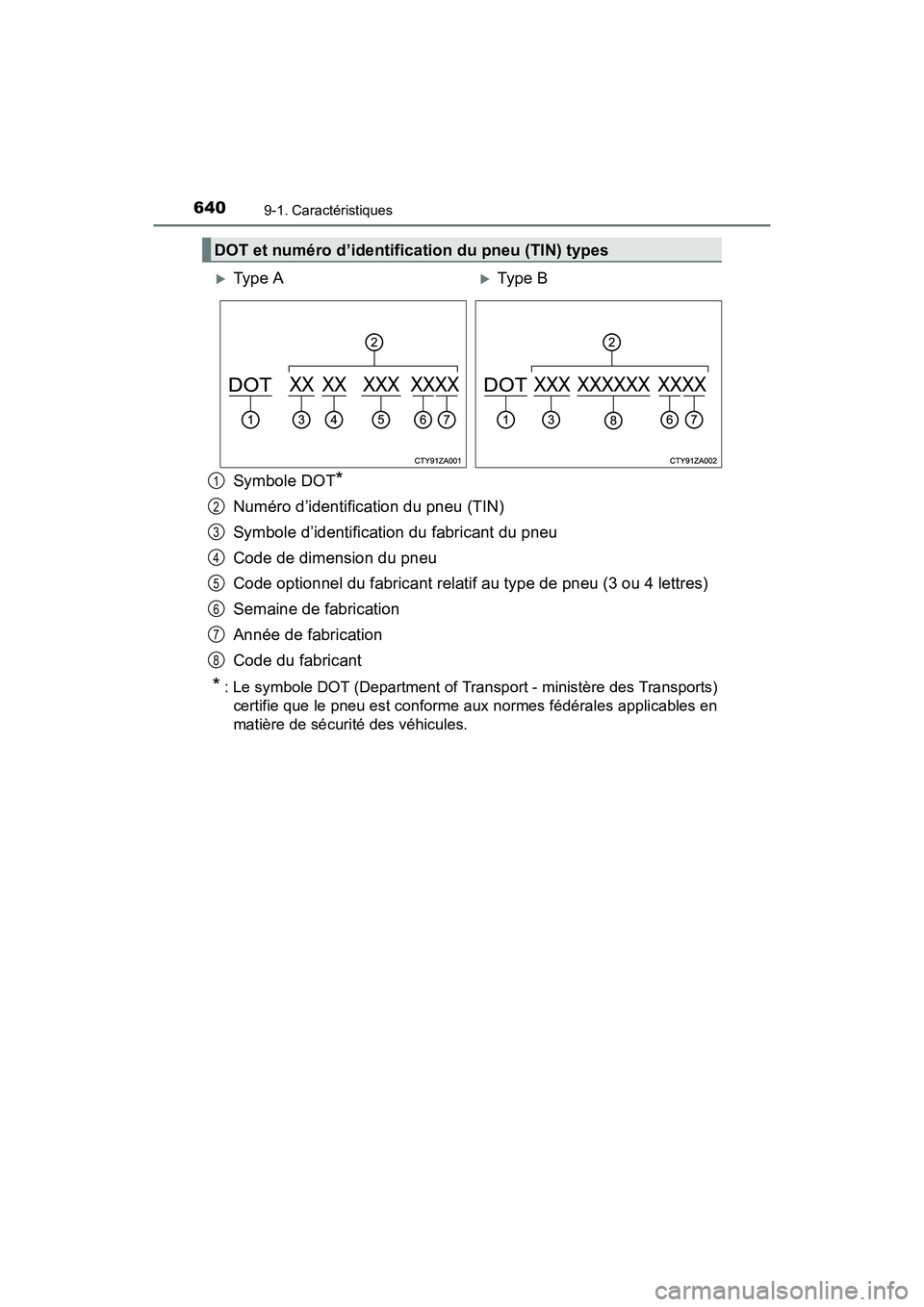

9-1. Caractéristiques
Symbole DOT*
Numéro d’identification du pneu (TIN)
Symbole d’identification du fabricant du pneu
Code de dimension du pneu
Code optionnel du fabricant relatif au type de pneu (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
* : Le symbole DOT (Department of Transport - ministère des Transports)certifie que le pneu est conforme aux normes fédérales applicables en
matière de sécurité des véhicules.
DOT et numéro d’identification du pneu (TIN) types
XType AXTy pe B
1
2
3
4
5
6
7
8

SIENNA_OM_OM08007D_(D)
6419-1. Caractéristiques
9
Caractéristiques du véhicule

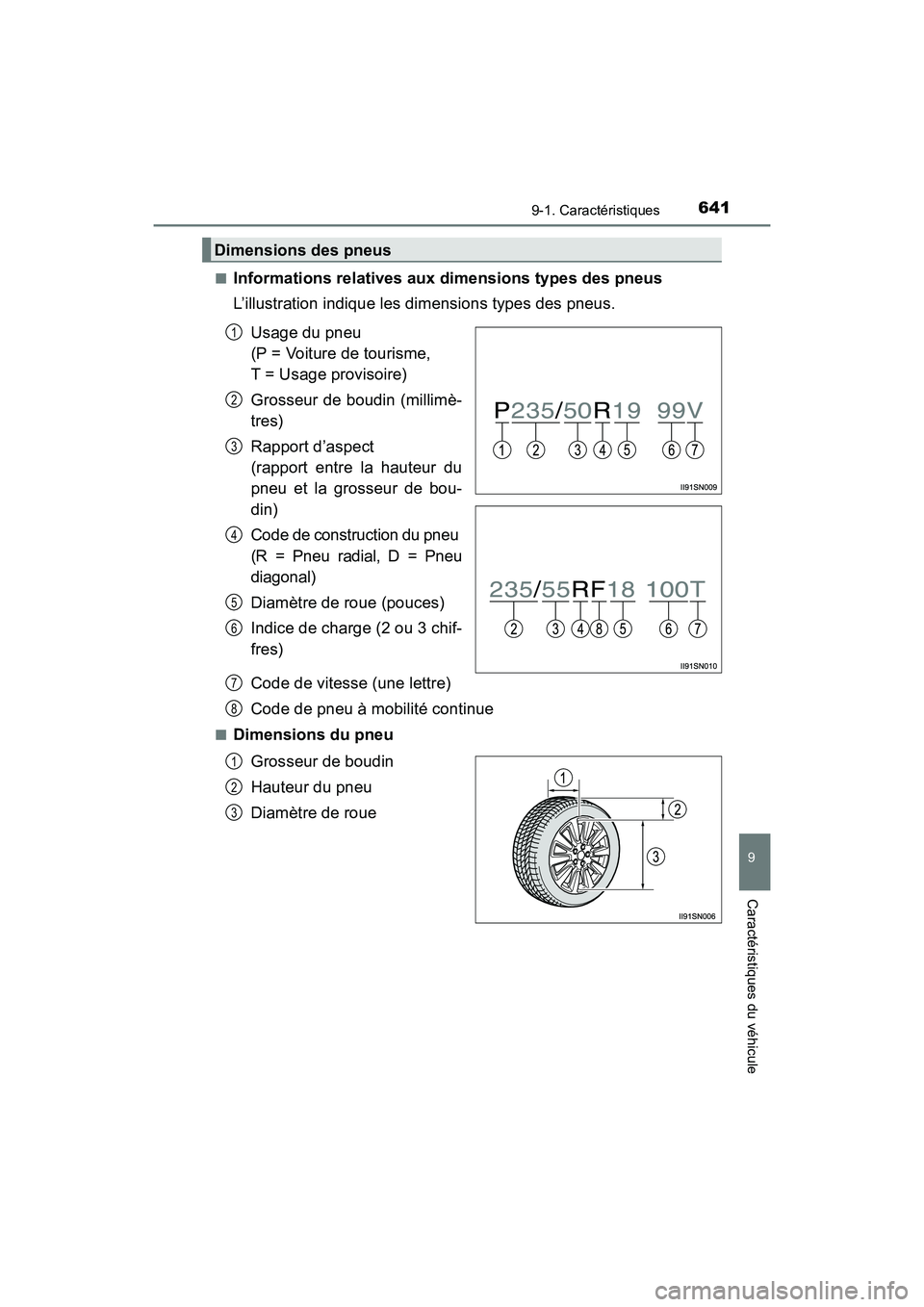

■Informations relatives aux dimensions types des pneus
L’illustration indique les dimensions types des pneus.Code de vitesse (une lettre)
Code de pneu à mobilité continue
■Dimensions du pneuGrosseur de boudin
Hauteur du pneu
Diamètre de roue
Dimensions des pneus
Usage du pneu
(P = Voiture de tourisme,
T = Usage provisoire)
Grosseur de boudin (millimè-
tres)
Rapport d’aspect
(rapport entre la hauteur du
pneu et la grosseur de bou-
din)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de roue (pouces)
Indice de charge (2 ou 3 chif-
fres)1
2
3
4
5
6
7
8
1
2
3

642
SIENNA_OM_OM08007D_(D)

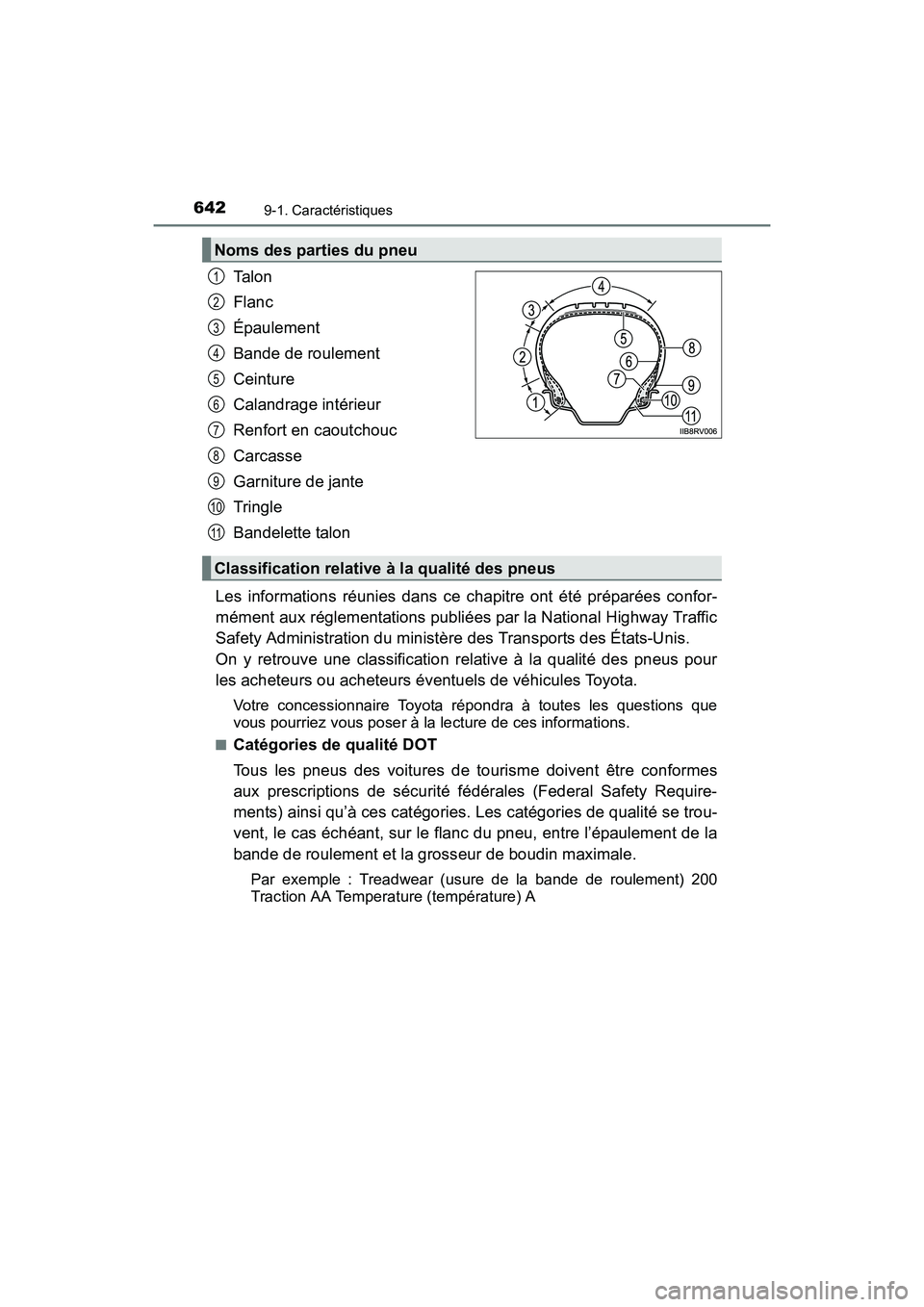

9-1. Caractéristiques
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Tringle
Bandelette talon
Les informations réunies dans ce chapitre ont été préparées confor-
mément aux réglementations publiées par la National Highway Traffic
Safety Administration du ministère des Transports des États-Unis.
On y retrouve une classification relative à la qualité des pneus pour
les acheteurs ou acheteurs éventuels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■Catégories de qualité DOT
Tous les pneus des voitures de tourisme doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety Require-
ments) ainsi qu’à ces catégories. Les catégories de qualité se trou-
vent, le cas échéant, sur le flanc du pneu, entre l’épaulement de la
bande de roulement et la grosseur de boudin maximale.
Par exemple : Treadwear (usure de la bande de roulement) 200
Traction AA Temperature (température) A
Noms des parties du pneu
1
2
3
4
5
6
7
Classification relative à la qualité des pneus
8
9
10
11

SIENNA_OM_OM08007D_(D)

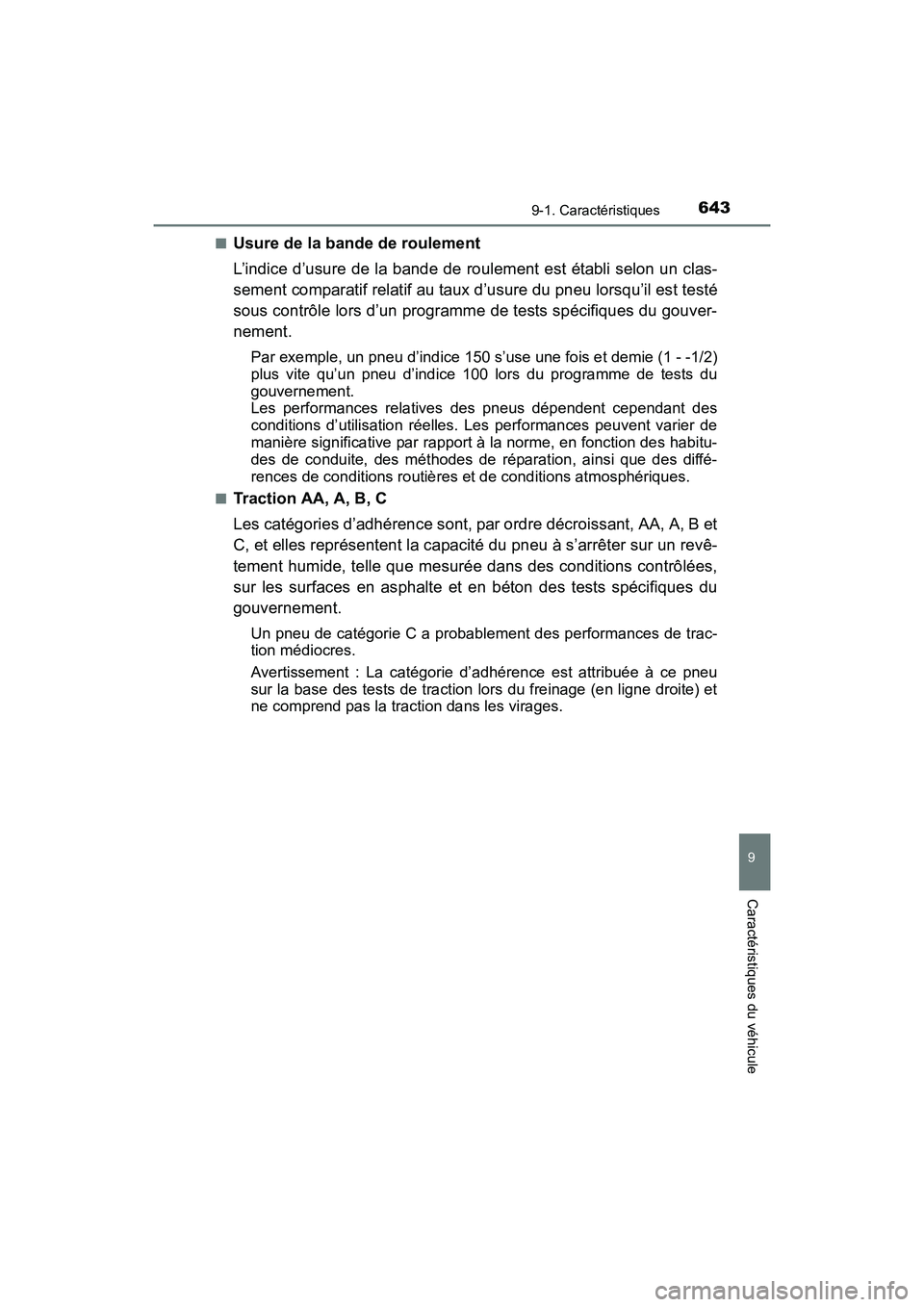

6439-1. Caractéristiques
9
Caractéristiques du véhicule
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un clas-
sement comparatif relatif au taux d’usure du pneu lorsqu’il est testé
sous contrôle lors d’un programme de tests spécifiques du gouver-
nement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - -1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du
gouvernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles. Les performances peuvent varier de
manière significative par rapport à la norme, en fonction des habitu-
des de conduite, des méthodes de réparation, ainsi que des diffé-
rences de conditions routières et de conditions atmosphériques.
■Traction AA, A, B, C
Les catégories d’adhérence sont, par ordre décroissant, AA, A, B et
C, et elles représentent la capacité du pneu à s’arrêter sur un revê-
tement humide, telle que mesurée dans des conditions contrôlées,
sur les surfaces en asphalte et en béton des tests spécifiques du
gouvernement.
Un pneu de catégorie C a probablement des performances de trac-
tion médiocres.
Avertissement : La catégorie d’adhérence est attribuée à ce pneu
sur la base des tests de traction lors du freinage (en ligne droite) et
ne comprend pas la traction dans les virages.

644
SIENNA_OM_OM08007D_(D)

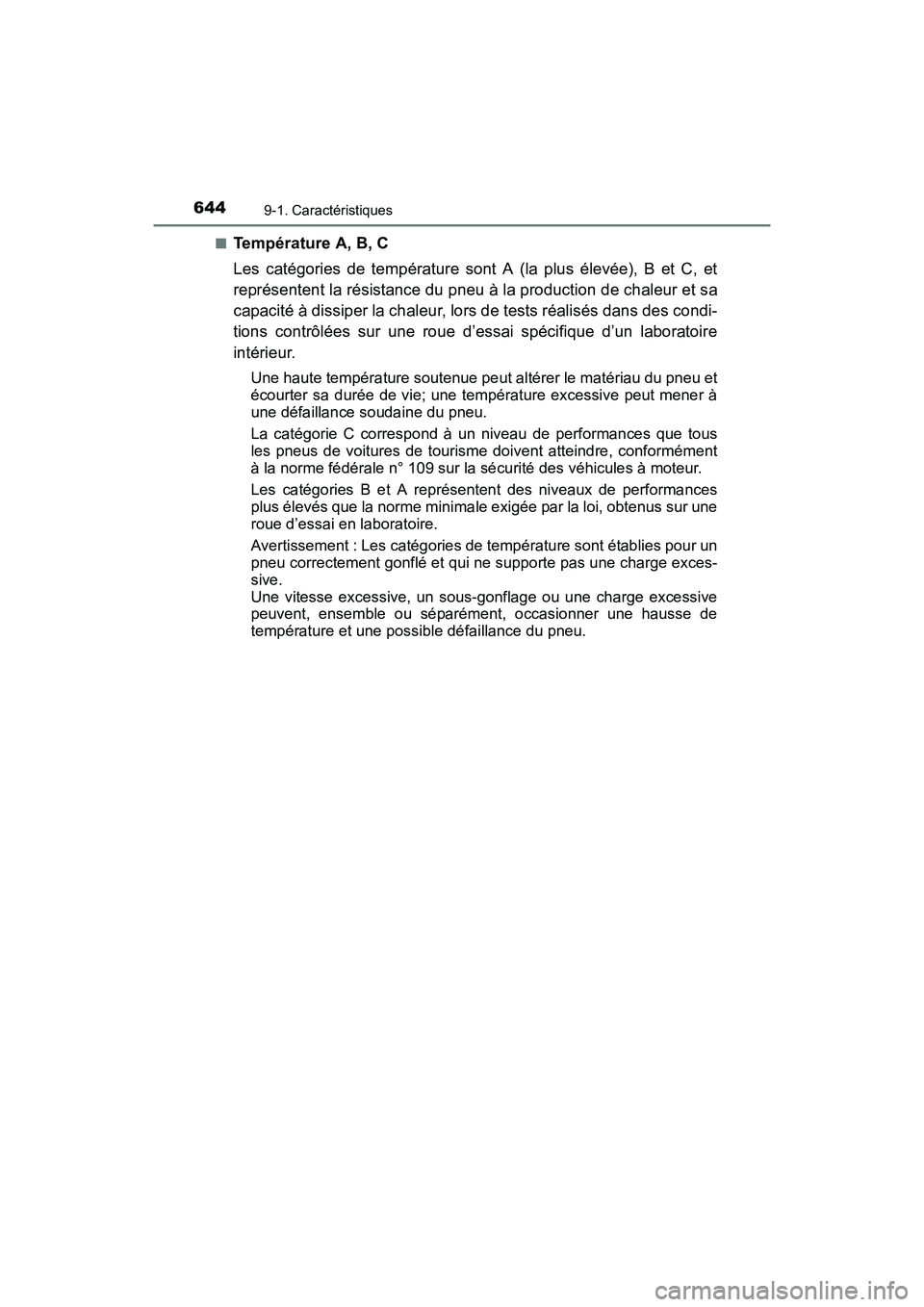

9-1. Caractéristiques
■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
représentent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés dans des condi-
tions contrôlées sur une roue d’essai spécifique d’un laboratoire
intérieur.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance soudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures de tourisme doivent atteindre, conformément
à la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement : Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge exces-
sive.
Une vitesse excessive, un sous-gonflage ou une charge excessive
peuvent, ensemble ou séparément, occasionner une hausse de
température et une possible défaillance du pneu.

SIENNA_OM_OM08007D_(D)
6459-1. Caractéristiques
9
Caractéristiques du véhicule

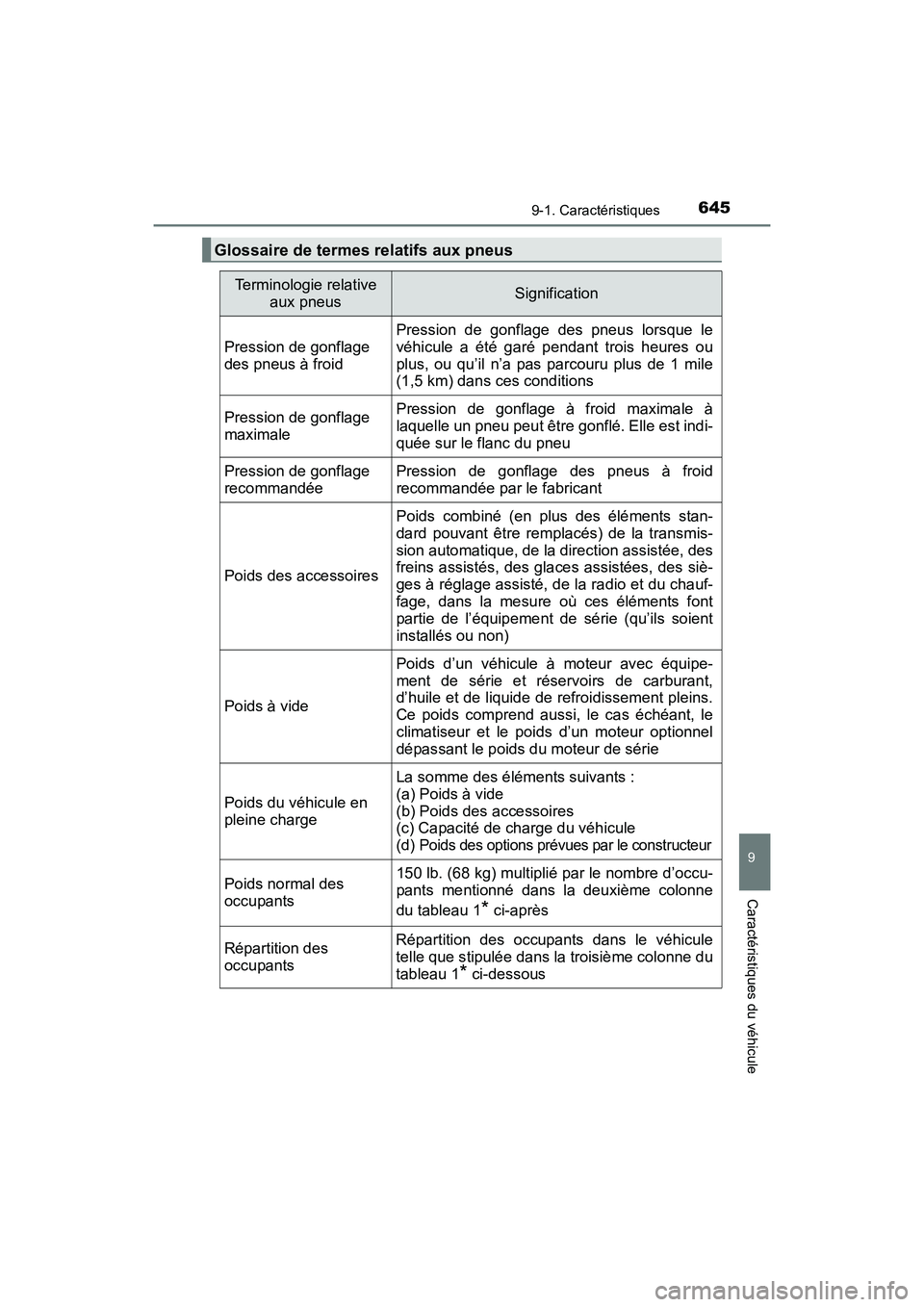

Glossaire de termes relatifs aux pneus
Terminologie relative aux pneusSignification
Pression de gonflage
des pneus à froid Pression de gonflage des pneus lorsque le
véhicule a été garé pendant trois heures ou
plus, ou qu’il n’a pas parcouru plus de 1 mile
(1,5 km) dans ces conditions
Pression de gonflage
maximale Pression de gonflage à froid maximale à
laquelle un pneu peut être gonflé. Elle est indi-
quée sur le flanc du pneu
Pression de gonflage
recommandée Pression de gonflage des pneus à froid
recommandée par le fabricant
Poids des accessoires Poids combiné (en plus des éléments stan-
dard pouvant être remplacés) de la transmis-
sion automatique, de la direction assistée, des
freins assistés, des glaces assistées, des siè-
ges à réglage assisté, de la radio et du chauf-
fage, dans la mesure où ces éléments font
partie de l’équipement de série (qu’ils soient
installés ou non)
Poids à vide Poids d’un véhicule à moteur avec équipe-
ment de série et réservoirs de carburant,
d’huile et de liquide de refroidissement pleins.
Ce poids comprend aussi, le cas échéant, le
climatiseur et le poids d’un moteur optionnel
dépassant le poids du moteur de série
Poids du véhicule en
pleine charge La somme des éléments suivants :
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d)
Poids des options prévues par le constructeur
Poids normal des
occupants
150 lb. (68 kg) multiplié par le nombre d’occu-
pants mentionné dans la deuxième colonne
du tableau 1
* ci-après
Répartition des
occupants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-dessous

646
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques

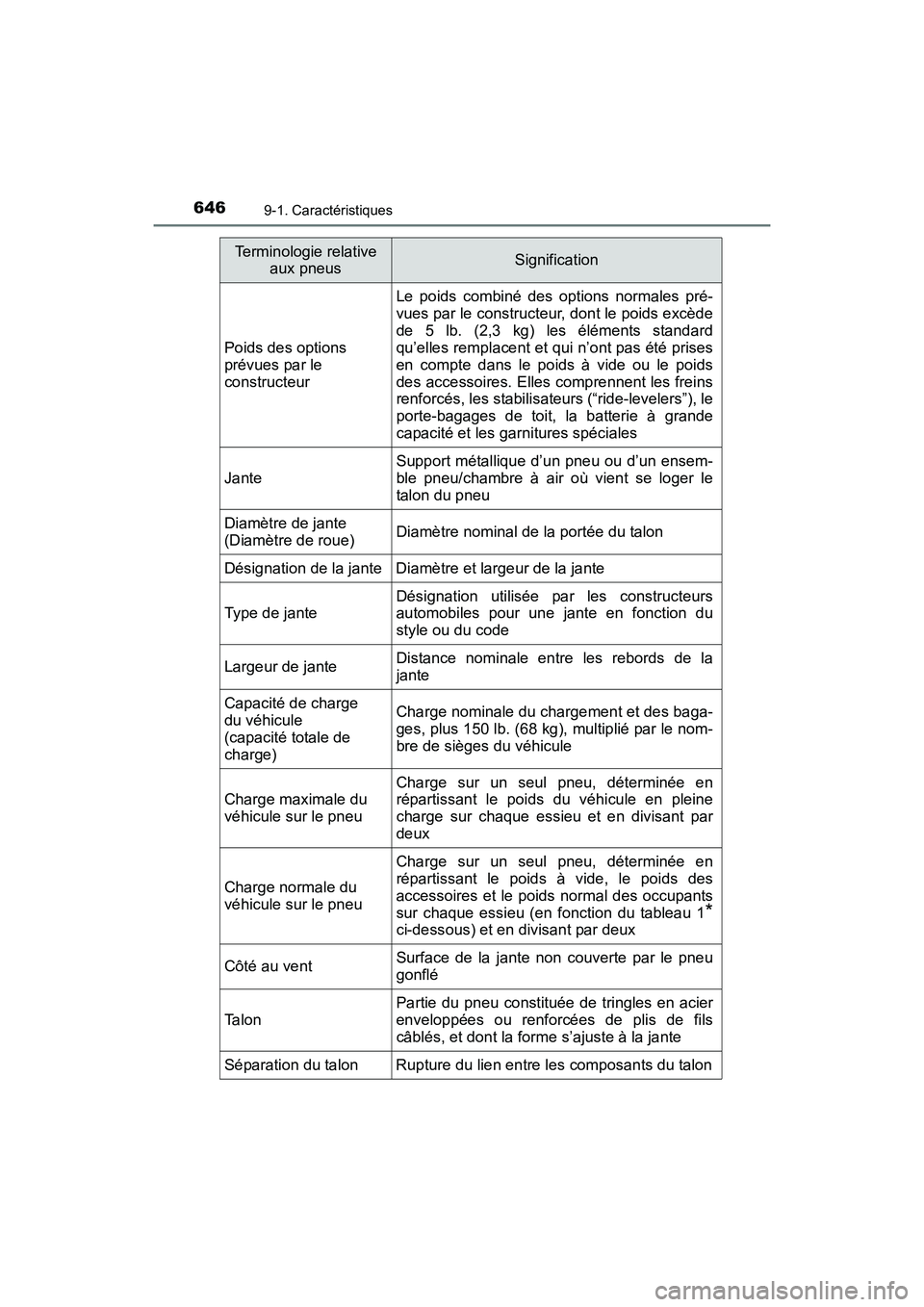

Poids des options
prévues par le
constructeurLe poids combiné des options normales pré-
vues par le constructeur, dont le poids excède
de 5 lb. (2,3 kg) les éléments standard
qu’elles remplacent et qui n’ont pas été prises
en compte dans le poids à vide ou le poids
des accessoires. Elles comprennent les freins
renforcés, les stabilisateurs (“ride-levelers”), le
porte-bagages de toit, la batterie à grande
capacité et les garnitures spéciales
Jante Support métallique d’un pneu ou d’un ensem-
ble pneu/chambre à air où vient se loger le
talon du pneu
Diamètre de jante
(Diamètre de roue) Diamètre nominal de la portée du talon
Désignation de la jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs
automobiles pour une jante en fonction du
style ou du code
Largeur de jante Distance nominale entre les rebords de la
jante
Capacité de charge
du véhicule
(capacité totale de
charge) Charge nominale du chargement et des baga-
ges, plus 150 lb. (68 kg), multiplié par le nom-
bre de sièges du véhicule
Charge maximale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids du véhicule en pleine
charge sur chaque essieu et en divisant par
deux
Charge normale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids à vide, le poids des
accessoires et le poids normal des occupants
sur chaque essieu (en fonction du tableau 1
*
ci-dessous) et en divisant par deux
Côté au vent Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Séparation du talon Rupture du lien entre les composants du talon
Terminologie relative aux pneusSignification

SIENNA_OM_OM08007D_(D)

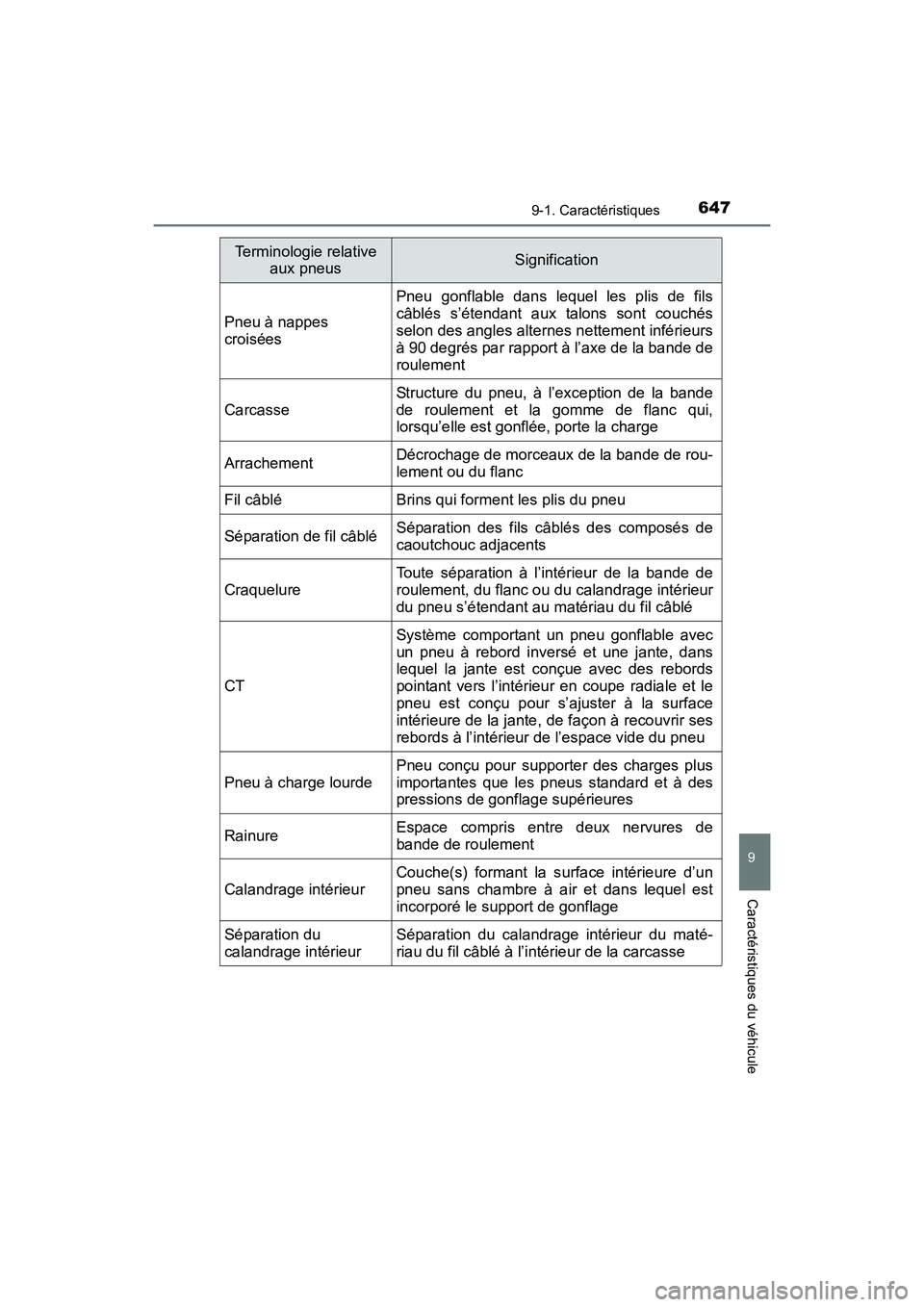

6479-1. Caractéristiques
9
Caractéristiques du véhicule
Pneu à nappes
croiséesPneu gonflable dans lequel les plis de fils
câblés s’étendant aux talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse Structure du pneu, à l’exception de la bande
de roulement et la gomme de flanc qui,
lorsqu’elle est gonflée, porte la charge
Arrachement Décrochage de morceaux de la bande de rou-
lement ou du flanc
Fil câblé Brins qui forment les plis du pneu
Séparation de fil câblé Séparation des fils câblés des composés de
caoutchouc adjacents
Craquelure Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante, dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en coupe radiale et le
pneu est conçu pour s’ajuster à la surface
intérieure de la jante, de façon à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu à charge lourde Pneu conçu pour supporter des charges plus
importantes que les pneus standard et à des
pressions de gonflage supérieures
Rainure Espace compris entre deux nervures de
bande de roulement
Calandrage intérieur Couche(s) formant la surface intérieure d’un
pneu sans chambre à air et dans lequel est
incorporé le support de gonflage
Séparation du
calandrage intérieur Séparation du calandrage intérieur du maté-
riau du fil câblé à l’intérieur de la carcasse
Terminologie relative
aux pneusSignification

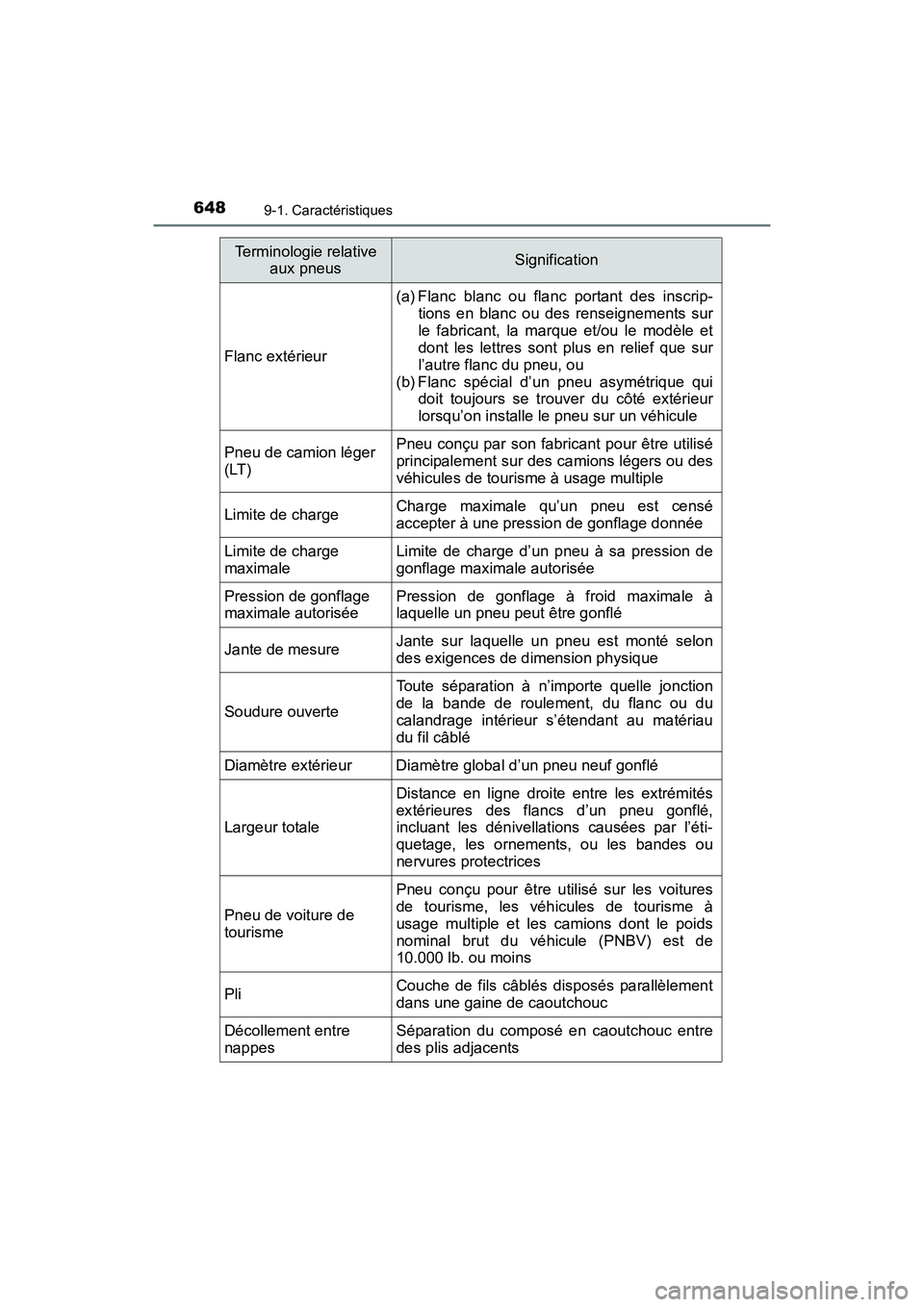

648
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques
Flanc extérieur(a) Flanc blanc ou flanc portant des inscrip-
tions en blanc ou des renseignements sur
le fabricant, la marque et/ou le modèle et
dont les lettres sont plus en relief que sur
l’autre flanc du pneu, ou
(b) Flanc spécial d’un pneu asymétrique qui doit toujours se trouver du côté extérieur
lorsqu’on installe le pneu sur un véhicule
Pneu de camion léger
(LT) Pneu conçu par son fabricant pour être utilisé
principalement sur des camions légers ou des
véhicules de tourisme à usage multiple
Limite de charge Charge maximale qu’un pneu est censé
accepter à une pression de gonflage donnée
Limite de charge
maximale Limite de charge d’un pneu à sa pression de
gonflage maximale autorisée
Pression de gonflage
maximale autorisée Pression de gonflage à froid maximale à
laquelle un pneu peut être gonflé
Jante de mesure Jante sur laquelle un pneu est monté selon
des exigences de dimension physique
Soudure ouverte Toute séparation à n’importe quelle jonction
de la bande de roulement, du flanc ou du
calandrage intérieur s’étendant au matériau
du fil câblé
Diamètre extérieur Diamètre global d’un pneu neuf gonflé
Largeur totale Distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
incluant les dénivellations causées par l’éti-
quetage, les ornements, ou les bandes ou
nervures protectrices
Pneu de voiture de
tourisme Pneu conçu pour être utilisé sur les voitures
de tourisme, les véhicules de tourisme à
usage multiple et les camions dont le poids
nominal brut du véhicule (PNBV) est de
10.000 lb. ou moins
Pli Couche de fils câblés disposés parallèlement
dans une gaine de caoutchouc
Décollement entre
nappes Séparation du composé en caoutchouc entre
des plis adjacents
Terminologie relative
aux pneusSignification
