TOYOTA SUPRA 2019 Návod na použití (in Czech)

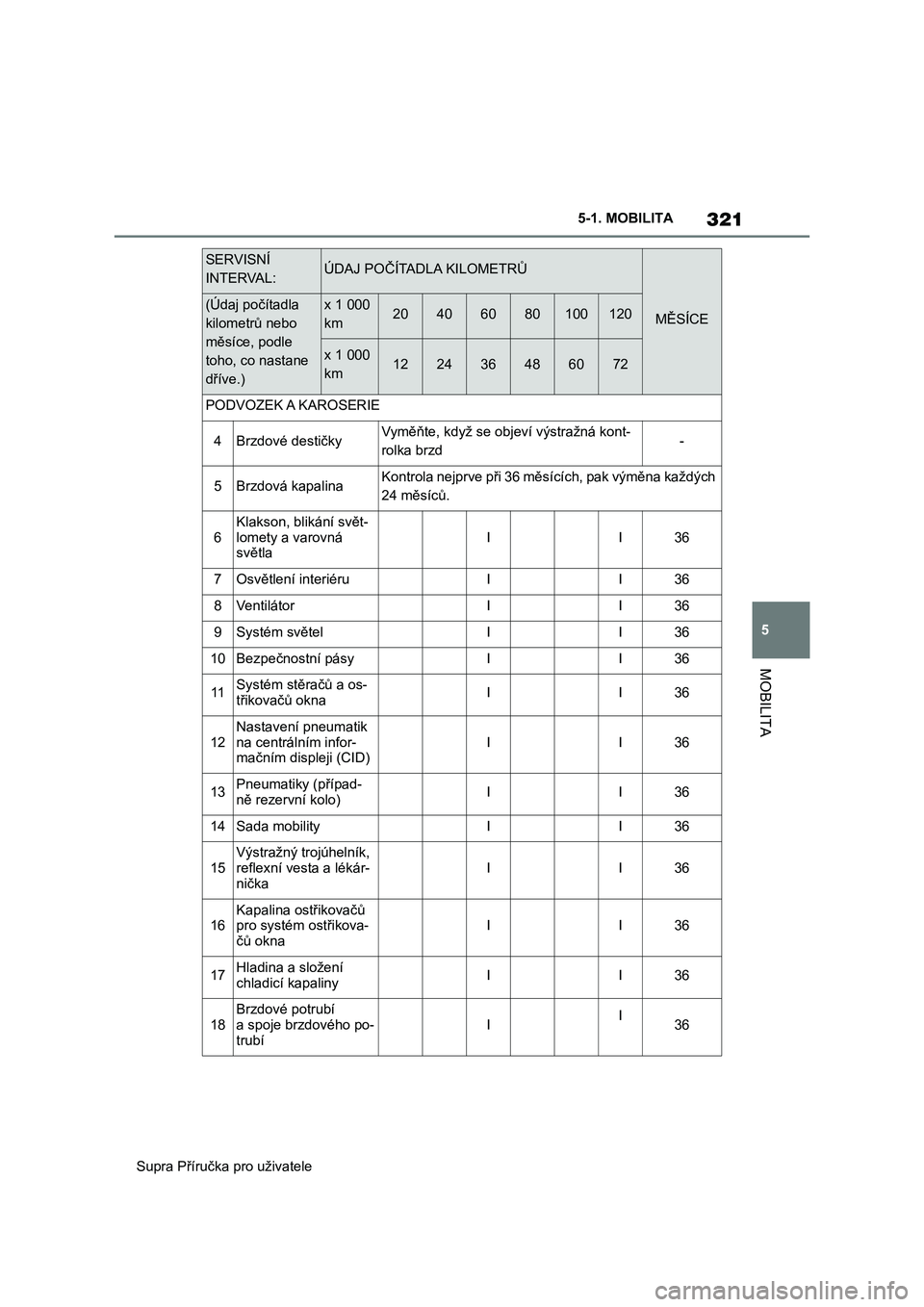

321
5
Supra Příručka pro uživatele5-1. MOBILITA
MOBILITA
PODVOZEK A KAROSERIE
4Brzdové destičkyVyměňte, když se objeví výstražná kont-
rolka brzd-
5Brzdová kapalinaKontrola nejprve při 36 měsících, pak výměna každých
24 měsíců.
6
Klakson, blikání svět-
lomety a varovná
světla
II36
7Osvětlení interiéruII36
8VentilátorII36
9Systém světelII36
10Bezpečnostní pásyII36
11Systém stěračů a os-
třikovačů oknaII36
12
Nastavení pneumatik
na centrálním infor-
mačním displeji (CID)
II36
13Pneumatiky (případ-
ně rezervní kolo)II36
14Sada mobilityII36
15
Výstražný trojúhelník,
reflexní vesta a lékár-
nička
II36
16
Kapalina ostřikovačů
pro systém ostřikova-
čů okna
II36
17Hladina a složení
chladicí kapalinyII36
18
Brzdové potrubí
a spoje brzdového po-
trubí
II36
SERVISNÍ
INTERVAL:ÚDAJ POČÍTADLA KILOMETRŮ
MĚSÍCE(Údaj počítadla
kilometrů nebo
měsíce, podle
toho, co nastane
dříve.)x 1 000
km20406080100120
x 1 000
km122436486072

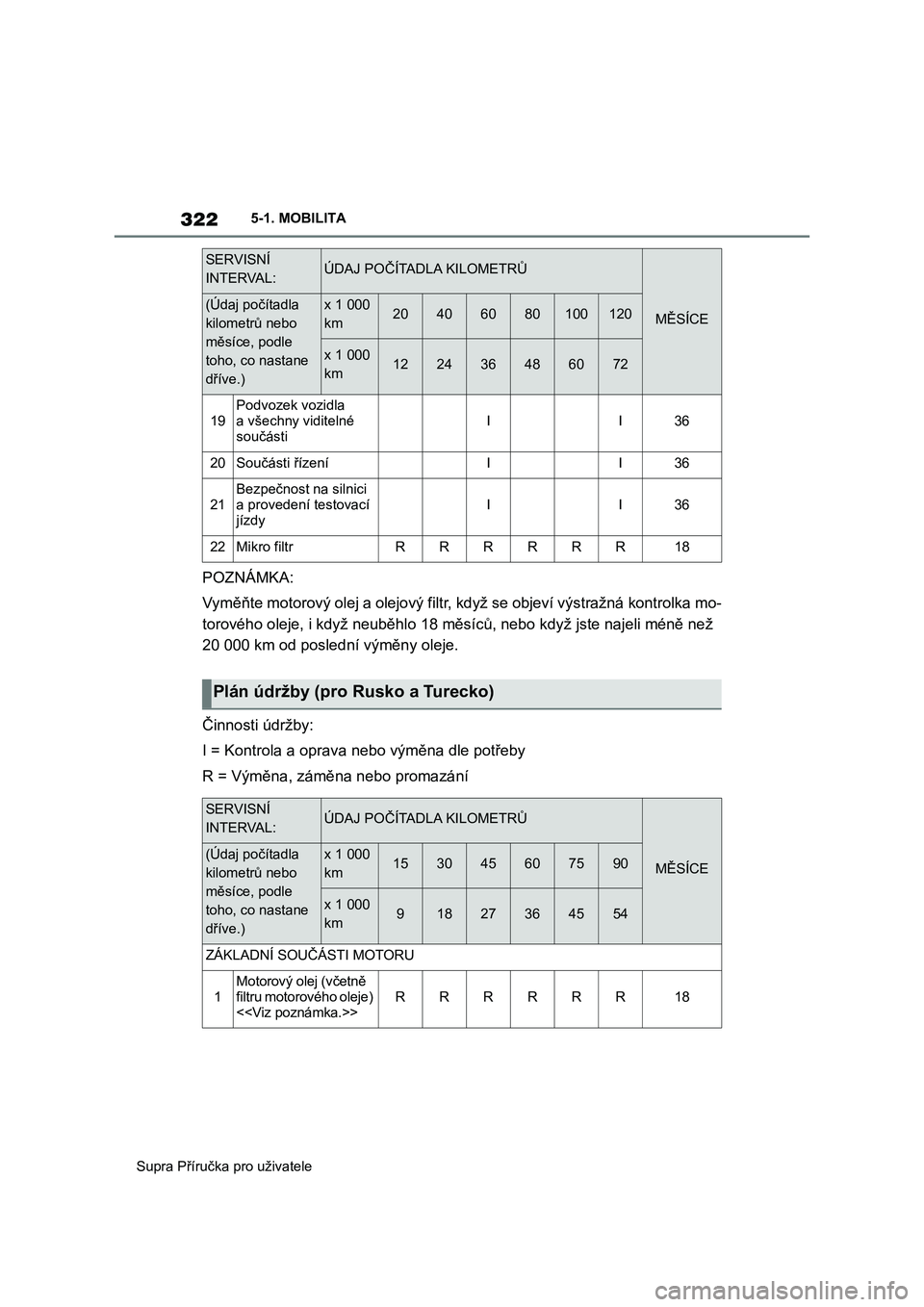

322
Supra Příručka pro uživatele5-1. MOBILITA
POZNÁMKA:
Vyměňte motorový olej a olejový filtr, když se objeví výstražná kontrolka mo-
torového oleje, i když neuběhlo 18 měsíců, nebo když jste najeli méně než
20 000 km od poslední výměny oleje.
Činnosti údržby:
I = Kontrola a oprava nebo výměna dle potřeby
R = Výměna, záměna nebo promazání
19
Podvozek vozidla
a všechny viditelné
součásti
II36
20Součásti řízeníII36
21
Bezpečnost na silnici
a provedení testovací
jízdy
II36
22Mikro filtrRRRRRR18
SERVISNÍ
INTERVAL:ÚDAJ POČÍTADLA KILOMETRŮ
MĚSÍCE(Údaj počítadla
kilometrů nebo
měsíce, podle
toho, co nastane
dříve.)x 1 000
km20406080100120
x 1 000
km122436486072
Plán údržby (pro Rusko a Turecko)
SERVISNÍ
INTERVAL:ÚDAJ POČÍTADLA KILOMETRŮ
MĚSÍCE(Údaj počítadla
kilometrů nebo
měsíce, podle
toho, co nastane
dříve.)x 1 000
km153045607590
x 1 000
km91827364554
ZÁKLADNÍ SOUČÁSTI MOTORU
1
Motorový olej (včetně
filtru motorového oleje)
<>
RRRRRR18

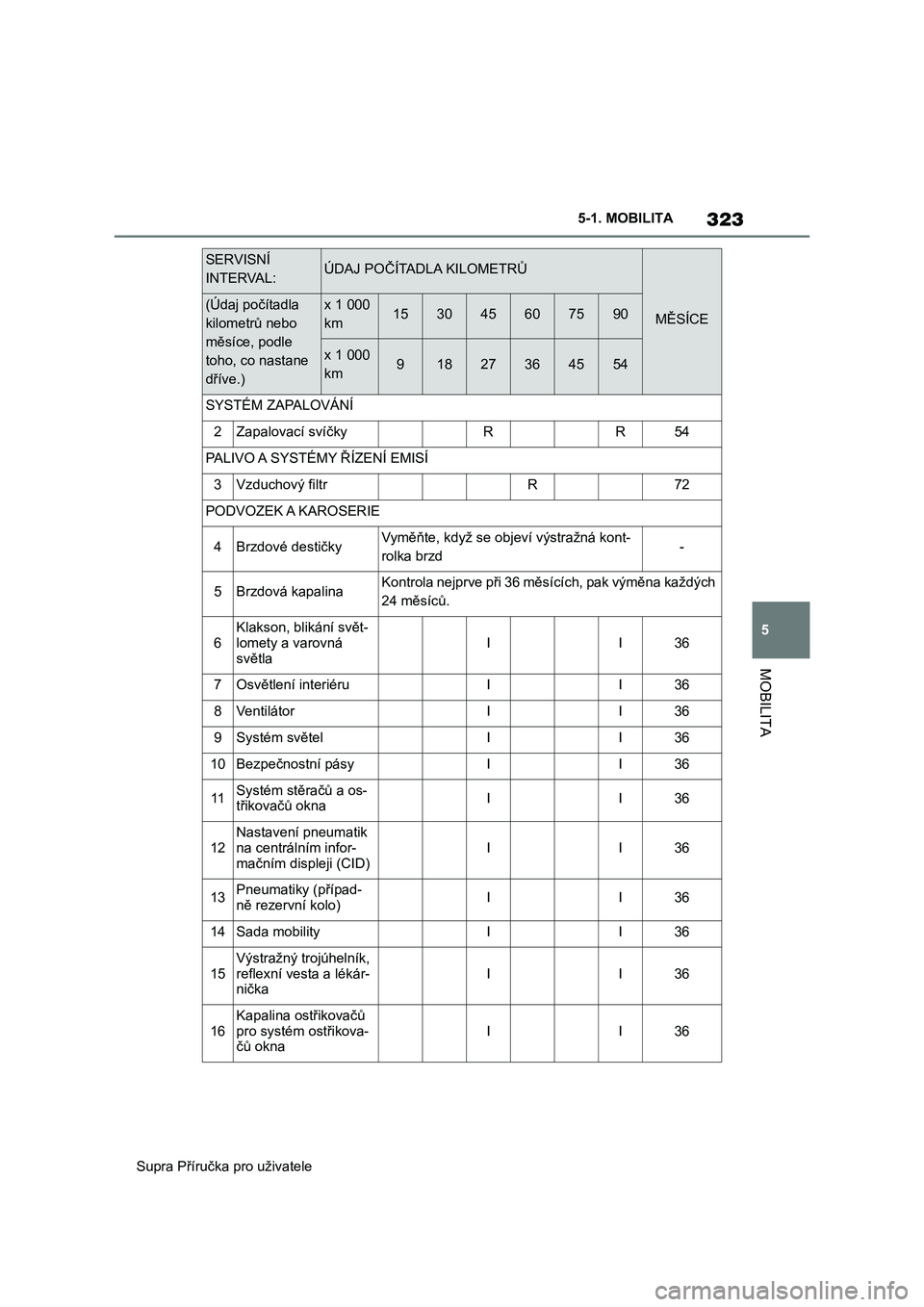

323
5
Supra Příručka pro uživatele5-1. MOBILITA
MOBILITA
SYSTÉM ZAPALOVÁNÍ
2Zapalovací svíčkyRR54
PALIVO A SYSTÉMY ŘÍZENÍ EMISÍ
3Vzduchový filtrR72
PODVOZEK A KAROSERIE
4Brzdové destičkyVyměňte, když se objeví výstražná kont-
rolka brzd-
5Brzdová kapalinaKontrola nejprve při 36 měsících, pak výměna každých
24 měsíců.
6Klakson, blikání svět-
lomety a varovná
světlaII36
7Osvětlení interiéruII36
8VentilátorII36
9Systém světelII36
10Bezpečnostní pásyII36
11Systém stěračů a os-
třikovačů oknaII36
12Nastavení pneumatik
na centrálním infor-
mačním displeji (CID)II36
13Pneumatiky (případ-
ně rezervní kolo)II36
14Sada mobilityII36
15
Výstražný trojúhelník,
reflexní vesta a lékár-
nička
II36
16Kapalina ostřikovačů
pro systém ostřikova-
čů oknaII36
SERVISNÍ
INTERVAL:ÚDAJ POČÍTADLA KILOMETRŮ
MĚSÍCE(Údaj počítadla
kilometrů nebo
měsíce, podle
toho, co nastane
dříve.)x 1 000
km153045607590
x 1 000
km91827364554

324
Supra Příručka pro uživatele5-1. MOBILITA
POZNÁMKA:
Vyměňte motorový olej a olejový filtr, když se objeví výstražná kontrolka mo-
torového oleje, i když neuběhlo 18 měsíců, nebo když jste najeli méně než
15 000 km od poslední výměny oleje.
17Hladina a složení
chladicí kapalinyII36
18
Brzdové potrubí
a spoje brzdového po-
trubí
II36
19
Podvozek vozidla
a všechny viditelné
součásti
II36
20Součásti řízeníII36
21
Bezpečnost na silnici
a provedení testovací
jízdy
II36
22Mikro filtrRRR36
SERVISNÍ
INTERVAL:ÚDAJ POČÍTADLA KILOMETRŮ
MĚSÍCE(Údaj počítadla
kilometrů nebo
měsíce, podle
toho, co nastane
dříve.)x 1 000
km153045607590
x 1 000
km91827364554

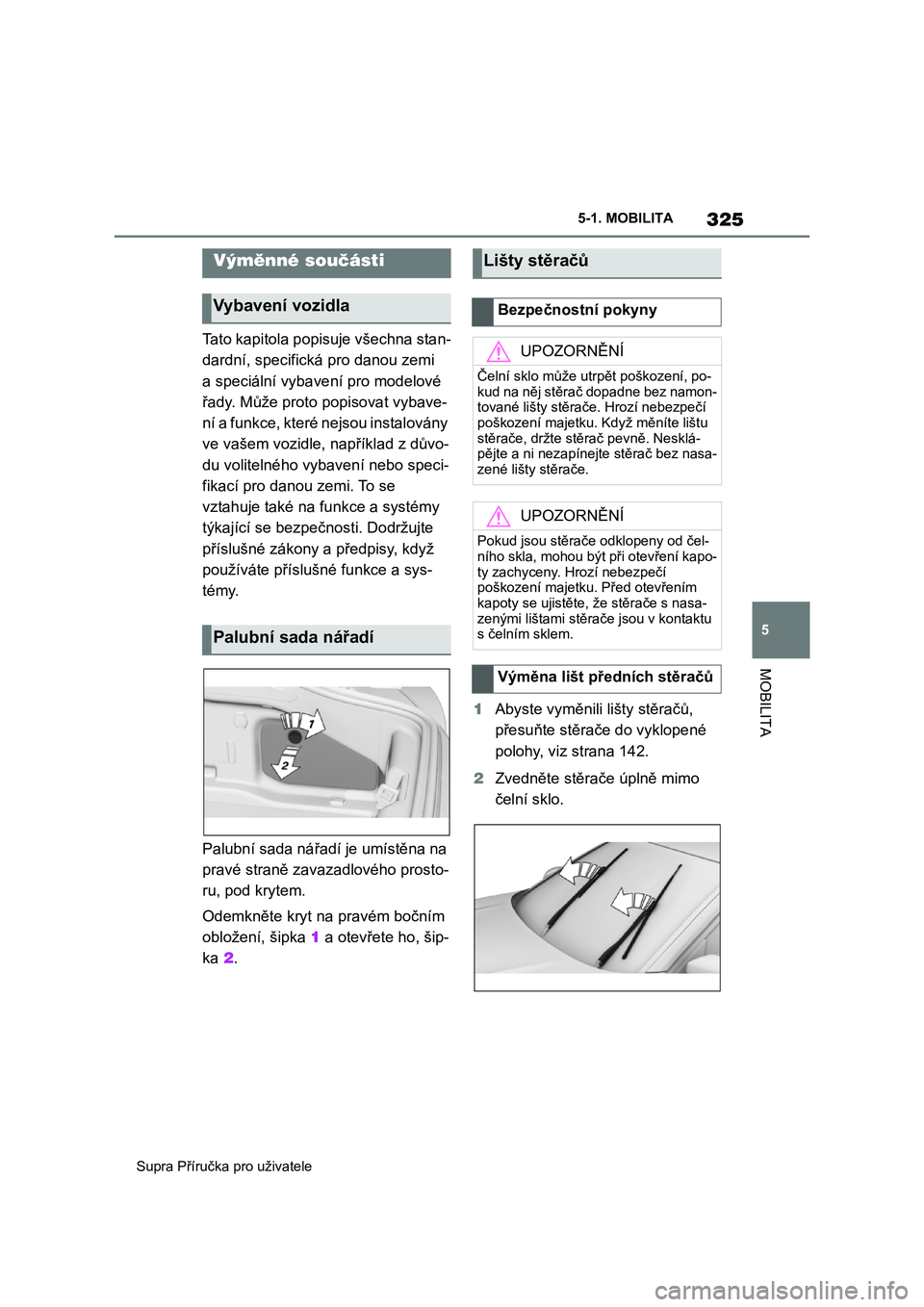

325
5
Supra Příručka pro uživatele
5-1. MOBILITA
MOBILITA
Tato kapitola popisuje všechna stan-
dardní, specifická pro danou zemi
a speciální vybavení pro modelové
řady. Může proto popisovat vybave-
ní a funkce, které nejsou instalovány
ve vašem vozidle, například z důvo-
du volitelného vybavení nebo speci-
fikací pro danou zemi. To se
vztahuje také na fu nkce a systémy
týkající se bezpečnosti. Dodržujte
příslušné zákony a předpisy, když
používáte příslušné funkce a sys-
témy.
Palubní sada nářadí je umístěna na
pravé straně zavazadlového prosto-
ru, pod krytem.
Odemkněte kryt na pravém bočním
obložení, šipka 1 a otevřete ho, šip-
ka 2.
1 Abyste vyměnili lišty stěračů,
přesuňte stěrače do vyklopené
polohy, viz strana 142.
2 Zvedněte stěrače úplně mimo
čelní sklo.
Výměnné součásti
Vybavení vozidla
Palubní sada nářadí
Lišty stěračů
Bezpečnostní pokyny
UPOZORNĚNÍ
Čelní sklo může utrpět poškození, po-
kud na něj stěrač dopadne bez namon-
tované lišty stěrače . Hrozí nebezpečí
poškození majetku. Když měníte lištu stěrače, držte stěrač pevně. Nesklá-
pějte a ni nezapínej te stěrač bez nasa-
zené lišty stěrače.
UPOZORNĚNÍ
Pokud jsou stěrače odklopeny od čel-
ního skla, mohou být při otevření kapo- ty zachyceny. Hrozí nebezpečí
poškození majetku. Před otevřením
kapoty se ujistěte, že stěrače s nasa- zenými lištami stěrače jsou v kontaktu
s čelním sklem.
Výměna lišt předních stěračů

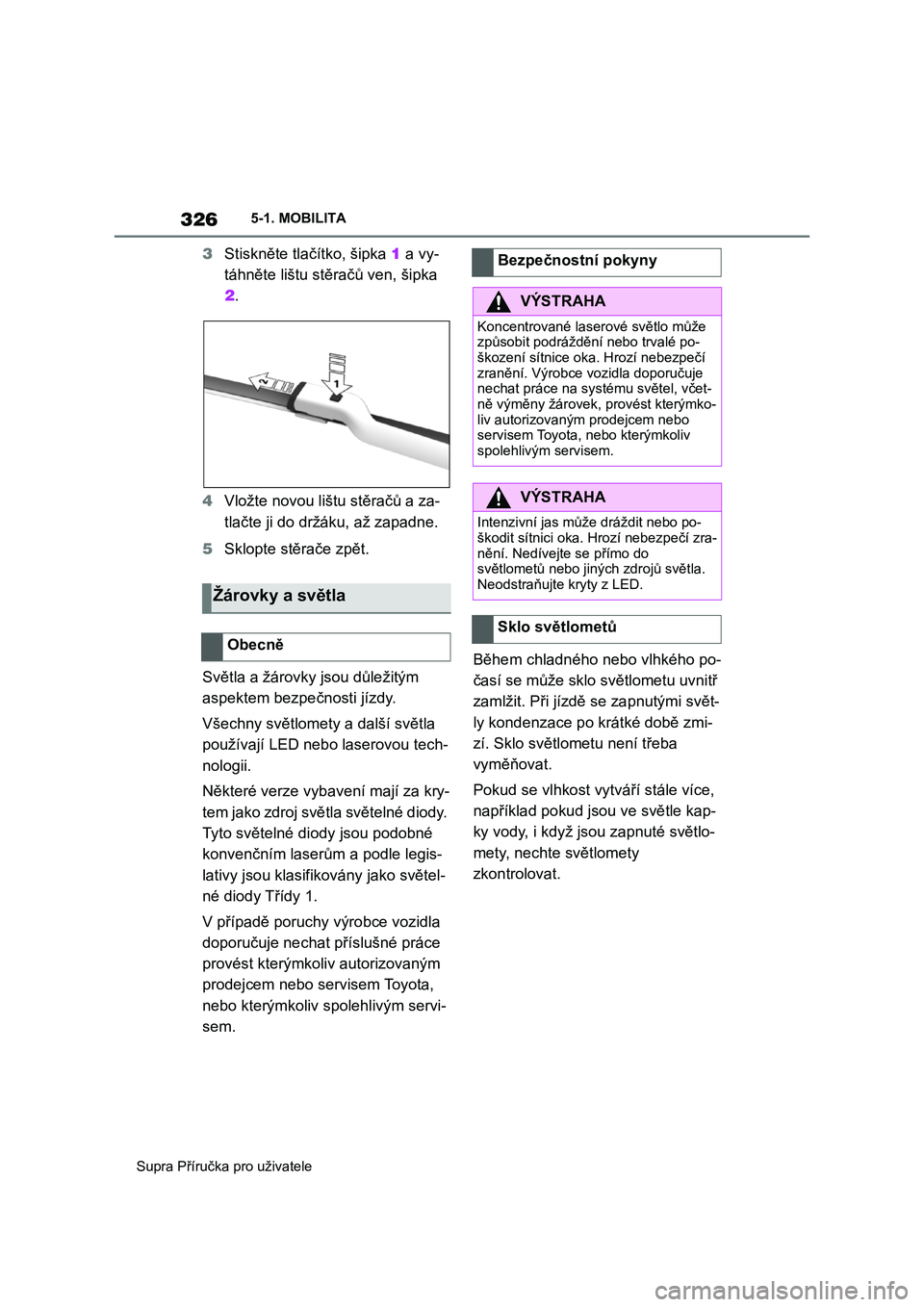

326
Supra Příručka pro uživatele
5-1. MOBILITA
3 Stiskněte tlačítko, šipka 1 a vy-
táhněte lištu stěračů ven, šipka
2 .
4 Vložte novou lištu stěračů a za-
tlačte ji do držáku, až zapadne.
5 Sklopte stěrače zpět.
Světla a žárovky jsou důležitým
aspektem bezpečnosti jízdy.
Všechny světlomety a další světla
používají LED nebo laserovou tech-
nologii.
Některé verze vybavení mají za kry-
tem jako zdroj světla světelné diody.
Tyto světelné diody jsou podobné
konvenčním laserům a podle legis-
lativy jsou klasifikovány jako světel-
né diody Třídy 1.
V případě poruchy výrobce vozidla
doporučuje nechat příslušné práce
provést kterýmkoliv autorizovaným
prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
Během chladného nebo vlhkého po-
časí se může sklo světlometu uvnitř
zamlžit. Při jízdě se zapnutými svět-
ly kondenzace po krátké době zmi-
zí. Sklo světlometu není třeba
vyměňovat.
Pokud se vlhkost vyt váří stále více,
například pokud jsou ve světle kap-
ky vody, i když jsou zapnuté světlo-
mety, nechte světlomety
zkontrolovat.
Žárovky a světla
Obecně
Bezpečnostní pokyny
VÝSTRAHA
Koncentrované laserové světlo může
způsobit podráždění nebo trvalé po- škození sítnice oka. Hrozí nebezpečí
zranění. Výrobce vozidla doporučuje
nechat práce na syst ému světel, včet- ně výměny žárovek, provést kterýmko-
liv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
VÝSTRAHA
Intenzivní jas může dráždit nebo po-
škodit sítnici oka. H rozí nebezpečí zra- nění. Nedívejte se přímo do
světlometů nebo jiných zdrojů světla.
Neodstraňujte kryty z LED.
Sklo světlometů

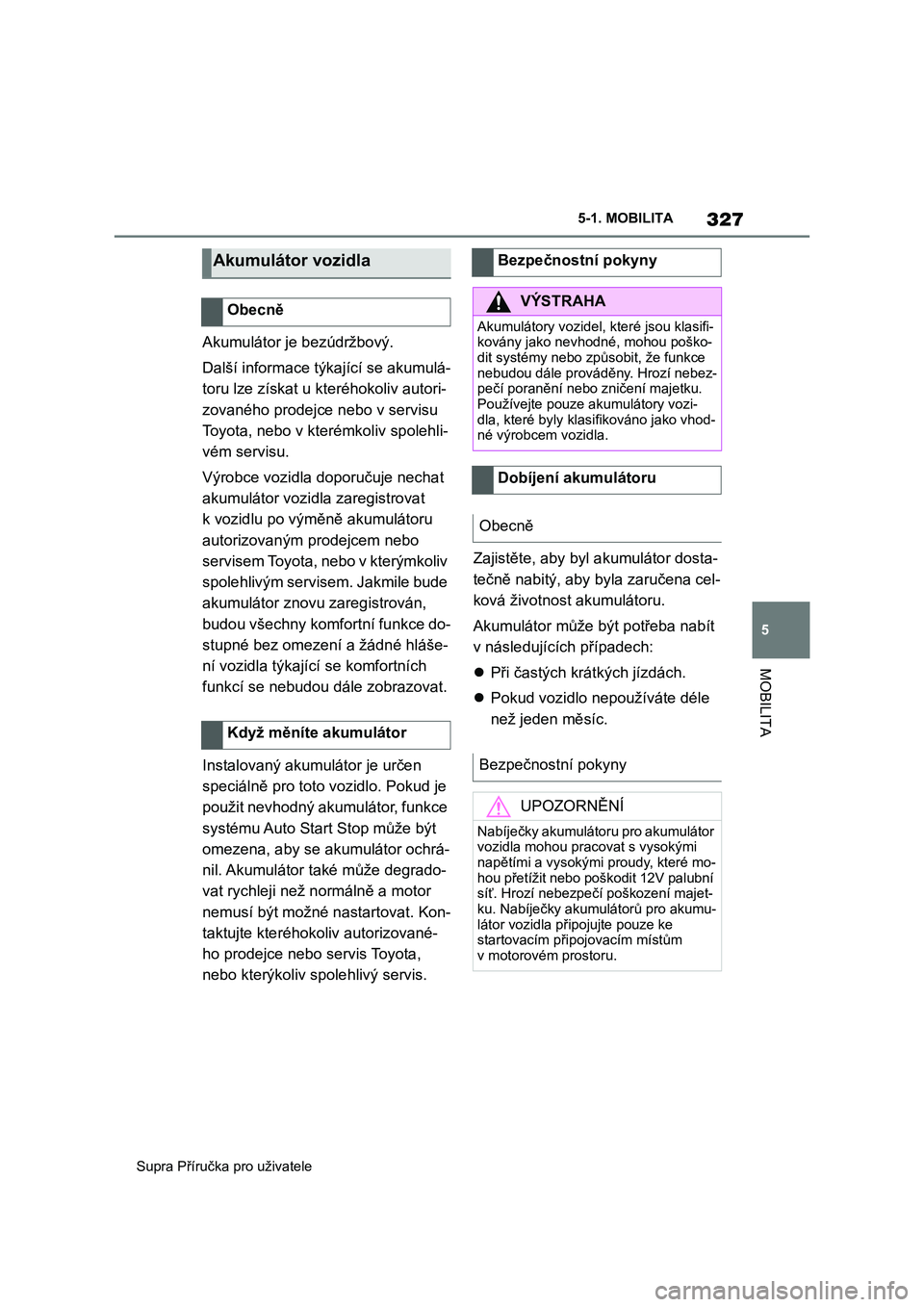

327
5
Supra Příručka pro uživatele
5-1. MOBILITA
MOBILITA
Akumulátor je bezúdržbový.
Další informace týkající se akumulá-
toru lze získat u k teréhokoliv autori-
zovaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehli-
vém servisu.
Výrobce vozidla dop oručuje nechat
akumulátor vozidla zaregistrovat
k vozidlu po výměně akumulátoru
autorizovaným prodejcem nebo
servisem Toyota, nebo v kterýmkoliv
spolehlivým servisem. Jakmile bude
akumulátor znovu zaregistrován,
budou všechny komfortní funkce do-
stupné bez omezení a žádné hláše-
ní vozidla týkající se komfortních
funkcí se nebudou dále zobrazovat.
Instalovaný akumulátor je určen
speciálně pro toto vozidlo. Pokud je
použit nevhodný akumulátor, funkce
systému Auto Start Stop může být
omezena, aby se akumulátor ochrá-
nil. Akumulátor také může degrado-
vat rychleji než normálně a motor
nemusí být možné nastartovat. Kon-
taktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Zajistěte, aby byl a kumulátor dosta-
tečně nabitý, aby byla zaručena cel-
ková životnost akumulátoru.
Akumulátor může bý t potřeba nabít
v následujících případech:
 Při častých krátkých jízdách.
 Pokud vozidlo nepoužíváte déle
než jeden měsíc.
Akumulátor vozidla
Obecně
Když měníte akumulátor
Bezpečnostní pokyny
VÝSTRAHA
Akumulátory vozidel, které jsou klasifi-
kovány jako nevhodné, mohou poško- dit systémy nebo způsobit, že funkce
nebudou dále prováděny. Hrozí nebez-
pečí poranění nebo zničení majetku. Používejte pouze akumulátory vozi-
dla, které byly klasifikováno jako vhod-
né výrobcem vozidla.
Dobíjení akumulátoru
Obecně
Bezpečnostní pokyny
UPOZORNĚNÍ
Nabíječky akumulátor u pro akumulátor
vozidla mohou pr acovat s vysokými napětími a vysokými pr oudy, které mo-
hou přetížit nebo poškodit 12V palubní
síť. Hrozí nebezpečí poškození majet- ku. Nabíječky akumu látorů pro akumu-
látor vozidla připojujte pouze ke
startovacím připojovacím místům v motorovém prostoru.

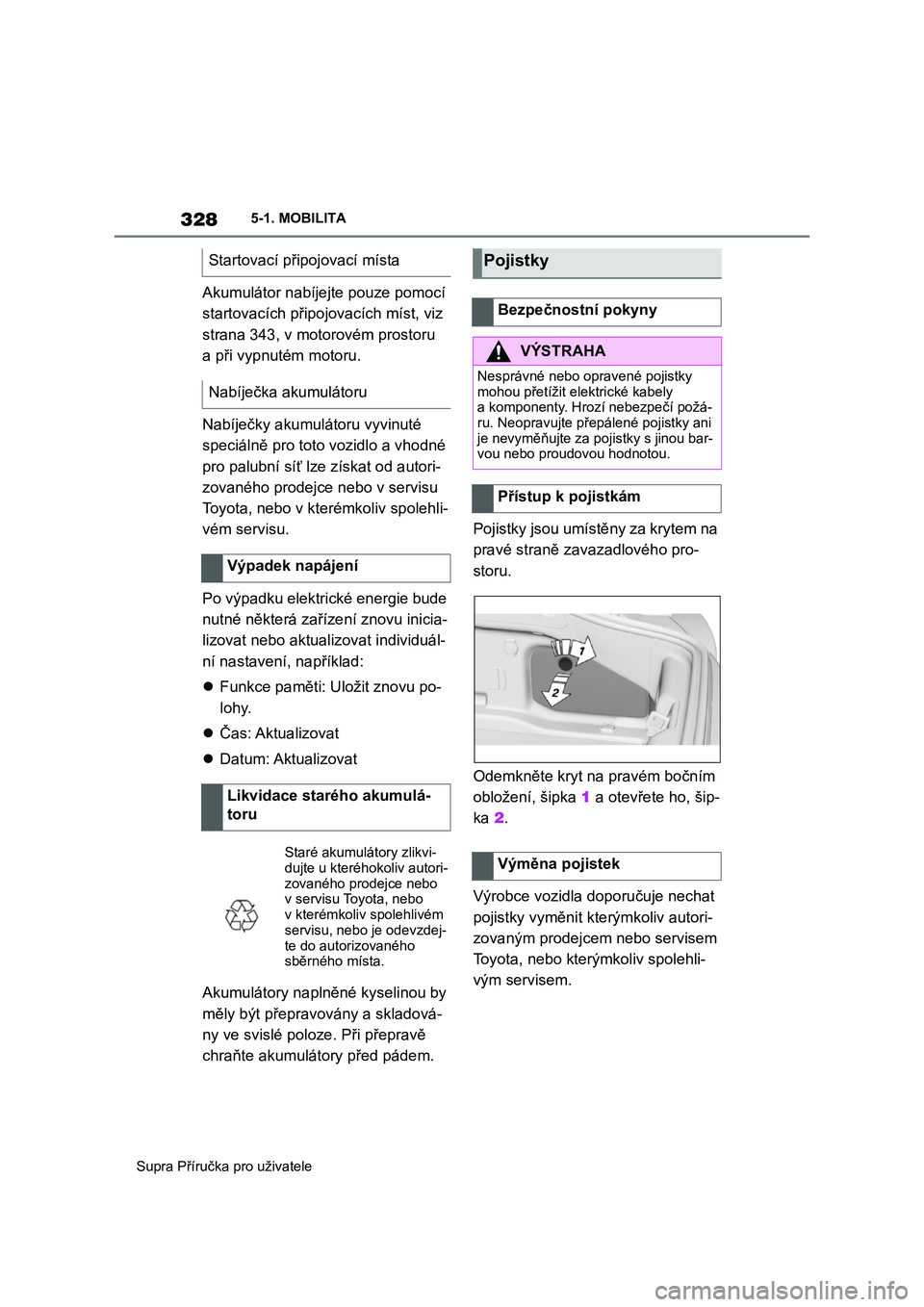

328
Supra Příručka pro uživatele
5-1. MOBILITA
Akumulátor nabíjejte pouze pomocí
startovacích připojovacích míst, viz
strana 343, v motorovém prostoru
a při vypnutém motoru.
Nabíječky akumulátoru vyvinuté
speciálně pro toto vozidlo a vhodné
pro palubní síť lze získat od autori-
zovaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehli-
vém servisu.
Po výpadku elektrické energie bude
nutné některá zařízení znovu inicia-
lizovat nebo aktualizovat individuál-
ní nastavení, například:
 Funkce paměti: Uložit znovu po-
lohy.
 Čas: Aktualizovat
 Datum: Aktualizovat
Akumulátory naplněné kyselinou by
měly být přepravovány a skladová-
ny ve svislé poloze . Při přepravě
chraňte akumulát ory před pádem.
Pojistky jsou umístěny za krytem na
pravé straně zavazadlového pro-
storu.
Odemkněte kryt na pravém bočním
obložení, šipka 1 a otevřete ho, šip-
ka 2.
Výrobce vozidla doporučuje nechat
pojistky vyměnit kte rýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
Startovací připojovací místa
Nabíječka akumulátoru
Výpadek napájení
Likvidace starého akumulá-
toru
Staré akumulátory zlikvi-
dujte u kteréhokoliv autori-
zovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém
servisu, nebo je odevzdej-
te do autorizovaného sběrného místa.
Pojistky
Bezpečnostní pokyny
VÝSTRAHA
Nesprávné nebo opravené pojistky
mohou přetížit elektrické kabely
a komponenty. Hrozí nebezpečí požá-
ru. Neopravujte přepálené pojistky ani je nevyměňujte za p ojistky s jinou bar-
vou nebo proudovou hodnotou.
Přístup k pojistkám
Výměna pojistek

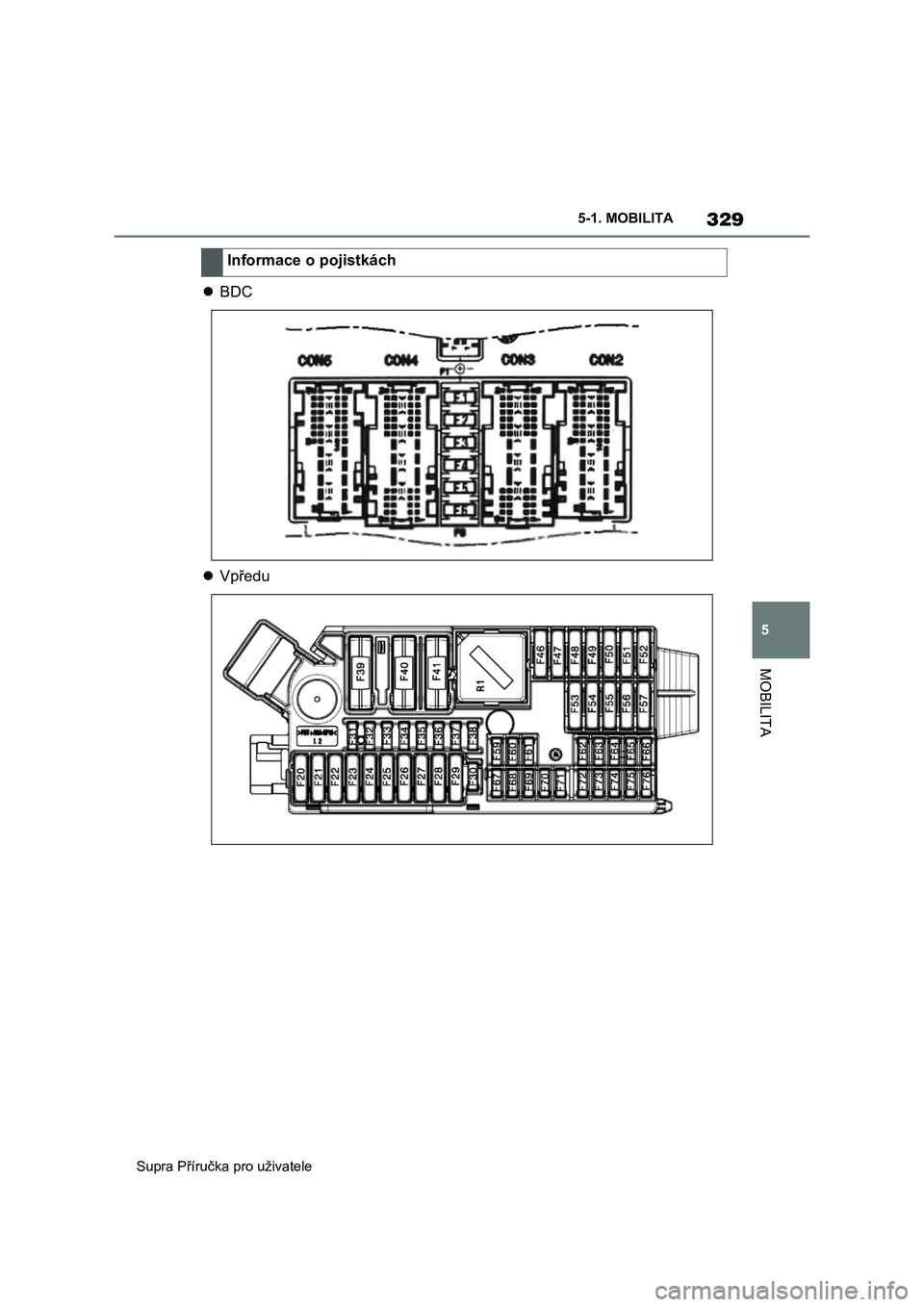

329
5
Supra Příručka pro uživatele
5-1. MOBILITA
MOBILITA
 BDC
 Vpředu
Informace o pojistkách

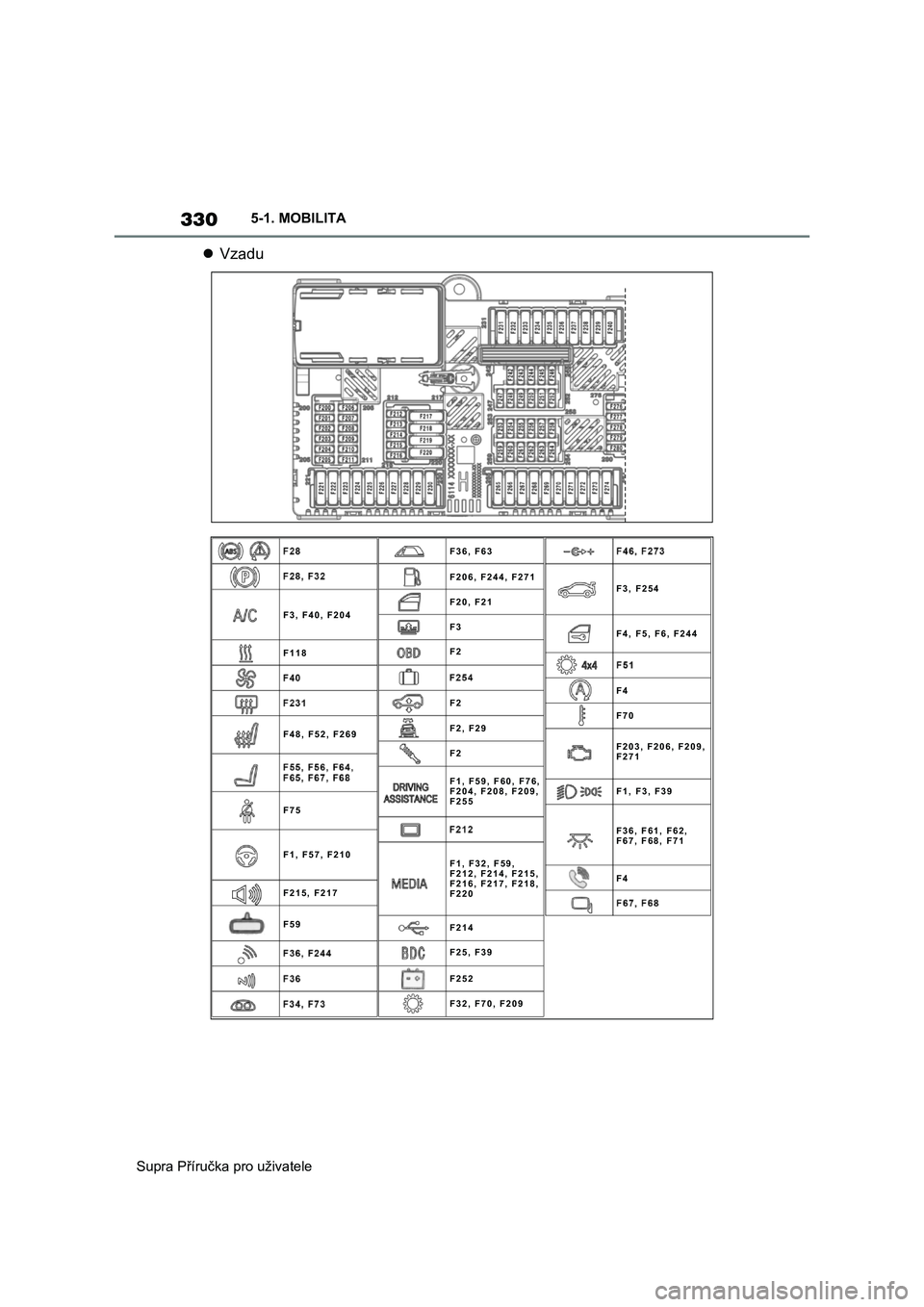

330
Supra Příručka pro uživatele
5-1. MOBILITA
 Vzadu
F1, F32, F59, F212, F214, F215,F216, F217, F218,F220
F1, F59, F60, F76, F204, F208, F209,F255
F36, F61, F62, F67, F68, F71
F36, F63
F206, F244, F271 F3, F254
F4, F5, F6, F244
F203, F206, F209, F271
F4
F4
F1, F3, F39
F70
F20, F21
F2, F29
F3
F2
F2
F2
F214
F252
F25, F39
F32, F70, F209
F3, F40, F204
F48, F52, F269
F1, F57, F210
F215, F217
F118
F75
F59
