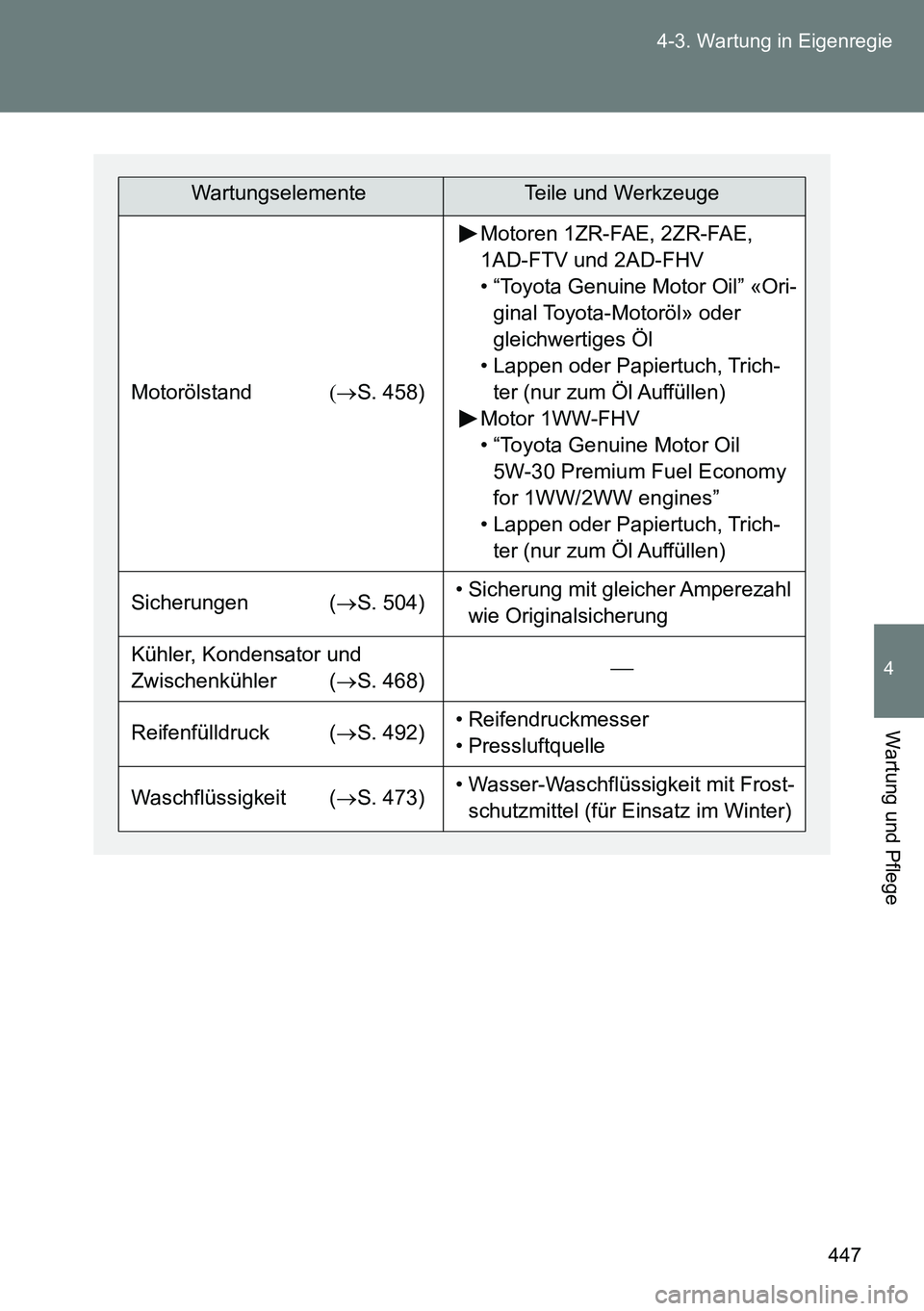

447 4-3. Wartung in Eigenregie
4
Wartung und Pflege
WartungselementeTeile und Werkzeuge
MotorölstandS. 458)
Motoren 1ZR-FAE, 2ZR-FAE,
1AD-FTV und 2AD-FHV
• “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch, Trich-
ter (nur zum Öl Auffüllen)
Motor 1WW-FHV
• “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy
for 1WW/2WW engines”
• Lappen oder Papiertuch, Trich-
ter (nur zum Öl Auffüllen)
Sicherungen (S. 504)• Sicherung mit gleicher Amperezahl
wie Originalsicherung
Kühler, Kondensator und
Zwischenkühler (S. 468)
Reifenfülldruck (S. 492)• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit (S. 473)• Wasser-Waschflüssigkeit mit Frost-
schutzmittel (für Einsatz im Winter)

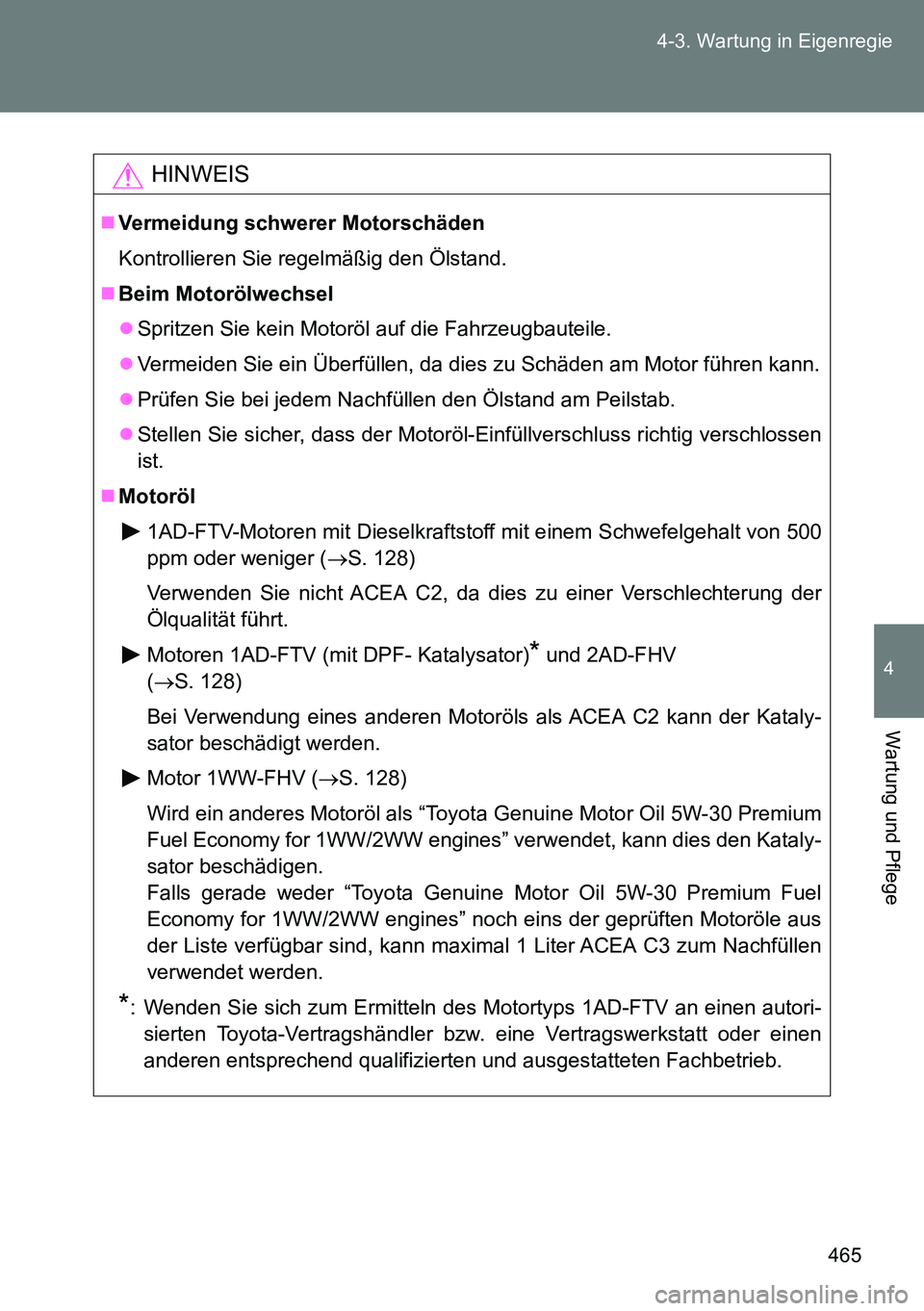

465 4-3. Wartung in Eigenregie
4
Wartung und Pflege
HINWEIS
Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
Beim Motorölwechsel
Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen
ist.
Motoröl
1AD-FTV-Motoren mit Dieselkraftstoff mit einem Schwefelgehalt von 500
ppm oder weniger (S. 128)
Verwenden Sie nicht ACEA C2, da dies zu einer Verschlechterung der
Ölqualität führt.
Motoren 1AD-FTV (mit DPF- Katalysator)
* und 2AD-FHV
(S. 128)
Bei Verwendung eines anderen Motoröls als ACEA C2 kann der Kataly-
sator beschädigt werden.
Motor 1WW-FHV (S. 128)
Wird ein anderes Motoröl als “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” verwendet, kann dies den Kataly-
sator beschädigen.
Falls gerade weder “Toyota Genuine Motor Oil 5W-30 Premium Fuel
Economy for 1WW/2WW engines” noch eins der geprüften Motoröle aus
der Liste verfügbar sind, kann maximal 1 Liter ACEA C3 zum Nachfüllen
verwendet werden.
*: Wenden Sie sich zum Ermitteln des Motortyps 1AD-FTV an einen autori-
sierten Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen entsprechend qualifizierten und ausgestatteten Fachbetrieb.

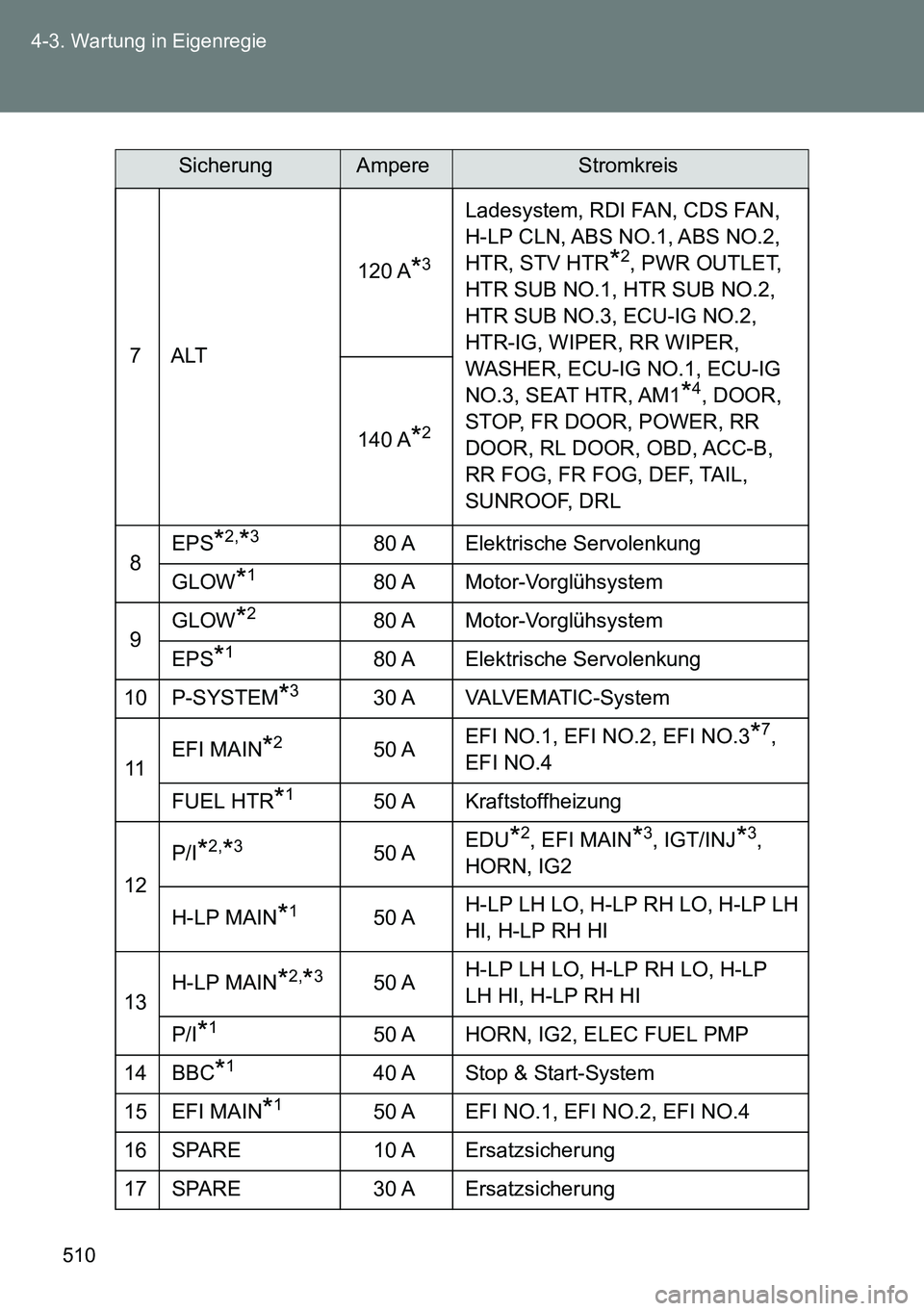

510 4-3. Wartung in Eigenregie
7ALT120 A
*3
Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, STV HTR
*2, PWR OUTLET,
HTR SUB NO.1, HTR SUB NO.2,
HTR SUB NO.3, ECU-IG NO.2,
HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NO.1, ECU-IG
NO.3, SEAT HTR, AM1
*4, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL,
SUNROOF, DRL 140 A
*2
8EPS*2,*380 A Elektrische Servolenkung
GLOW
*180 A Motor-Vorglühsystem
9GLOW
*280 A Motor-Vorglühsystem
EPS
*180 A Elektrische Servolenkung
10 P-SYSTEM
*330 A VALVEMATIC-System
11EFI MAIN
*250 AEFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR
*150 A Kraftstoffheizung
12P/I
*2,*350 AEDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13H-LP MAIN
*2,*350 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 A Stop & Start-System
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Ersatzsicherung
17 SPARE 30 A Ersatzsicherung
SicherungAmpereStromkreis

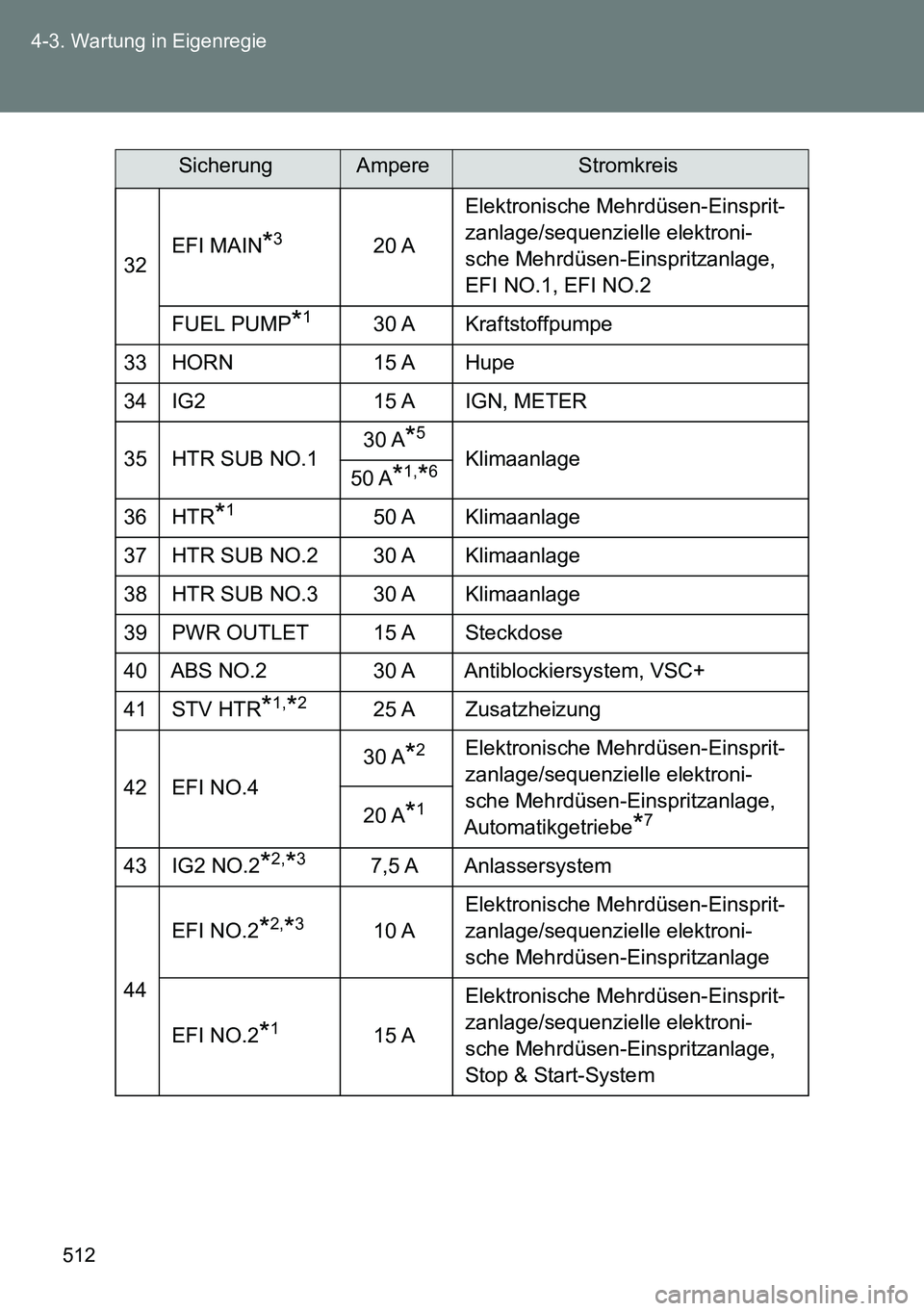

512 4-3. Wartung in Eigenregie
32EFI MAIN*320 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Kraftstoffpumpe
33 HORN 15 A Hupe
34 IG2 15 A IGN, METER
35 HTR SUB NO.130 A
*5
Klimaanlage
50 A*1,*6
36 HTR*150 A Klimaanlage
37 HTR SUB NO.2 30 A Klimaanlage
38 HTR SUB NO.3 30 A Klimaanlage
39PWR OUTLET15 ASteckdose
40 ABS NO.2 30 A Antiblockiersystem, VSC+
41 STV HTR
*1,*225 A Zusatzheizung
42 EFI NO.430 A
*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Automatikgetriebe
*720 A*1
43 IG2 NO.2*2,*37,5 A Anlassersystem
44EFI NO.2
*2,*310 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
EFI NO.2
*115 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Stop & Start-System
SicherungAmpereStromkreis

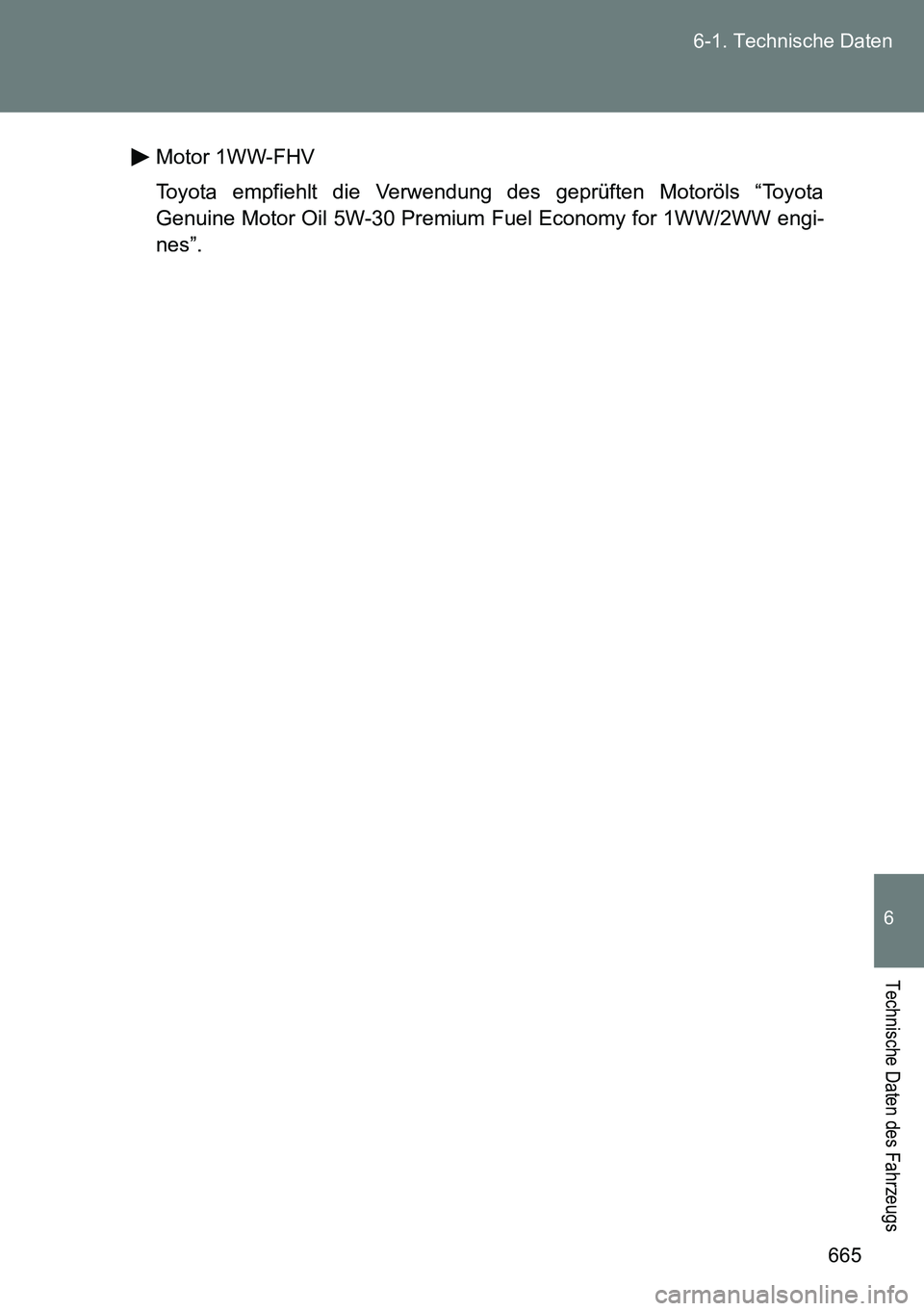

665 6-1. Technische Daten
6
Technische Daten des Fahrzeugs
Motor 1WW-FHV
Toyota empfiehlt die Verwendung des geprüften Motoröls “Toyota
Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/2WW engi-
nes”.
