TOYOTA YARIS 2014 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2014, Model line: YARIS, Model: TOYOTA YARIS 2014Pages: 482, PDF Size: 33.69 MB
Page 311 of 482

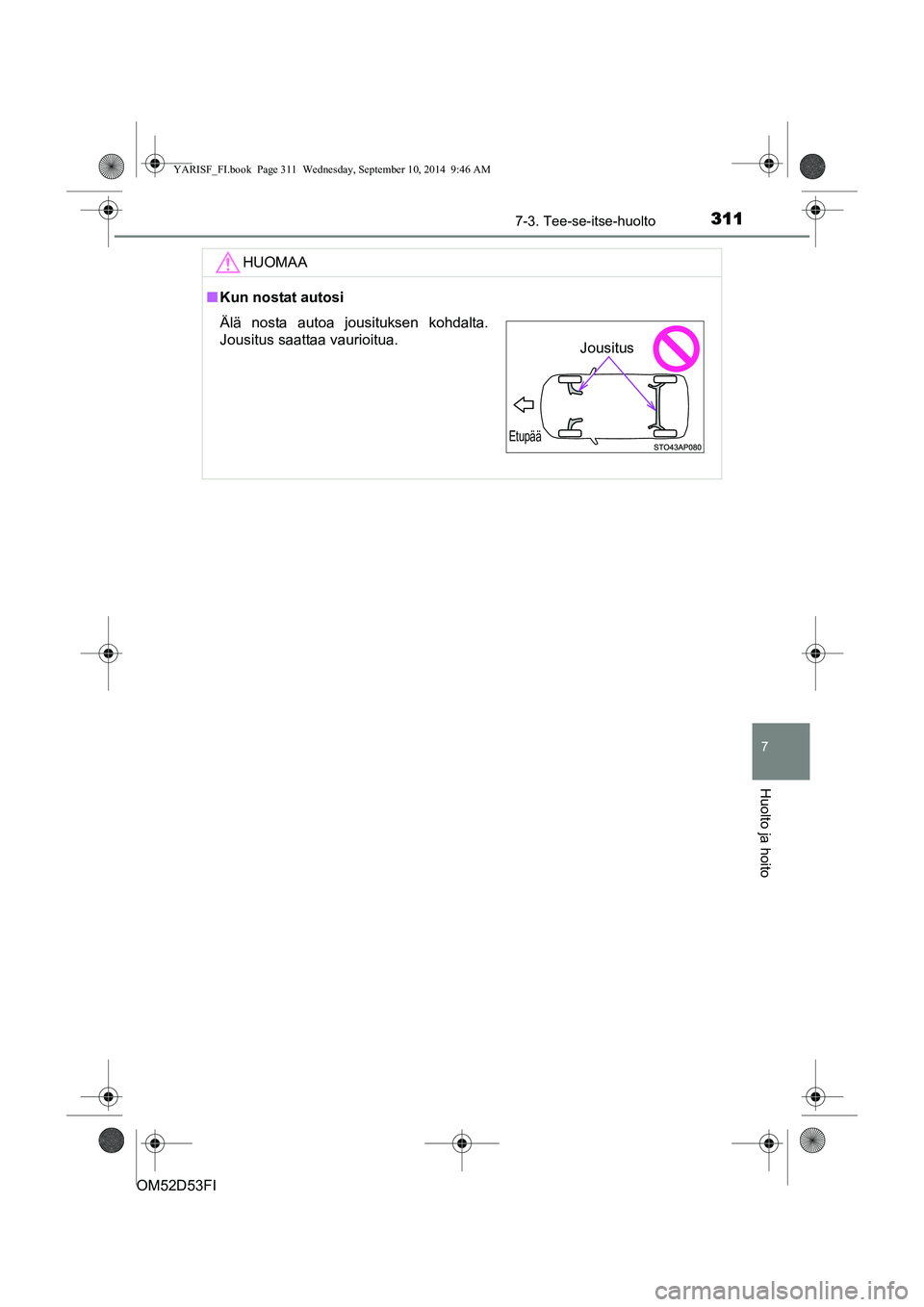

3117-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52D53FIHUOMAA
■
Kun nostat autosi
Älä nosta autoa jousituksen kohdalta.
Jousitus saattaa vaurioitua.
Etupää
Jousitus
YARISF_FI.book Page 311 Wednesday, September 10, 2014 9:46 AM
Page 312 of 482

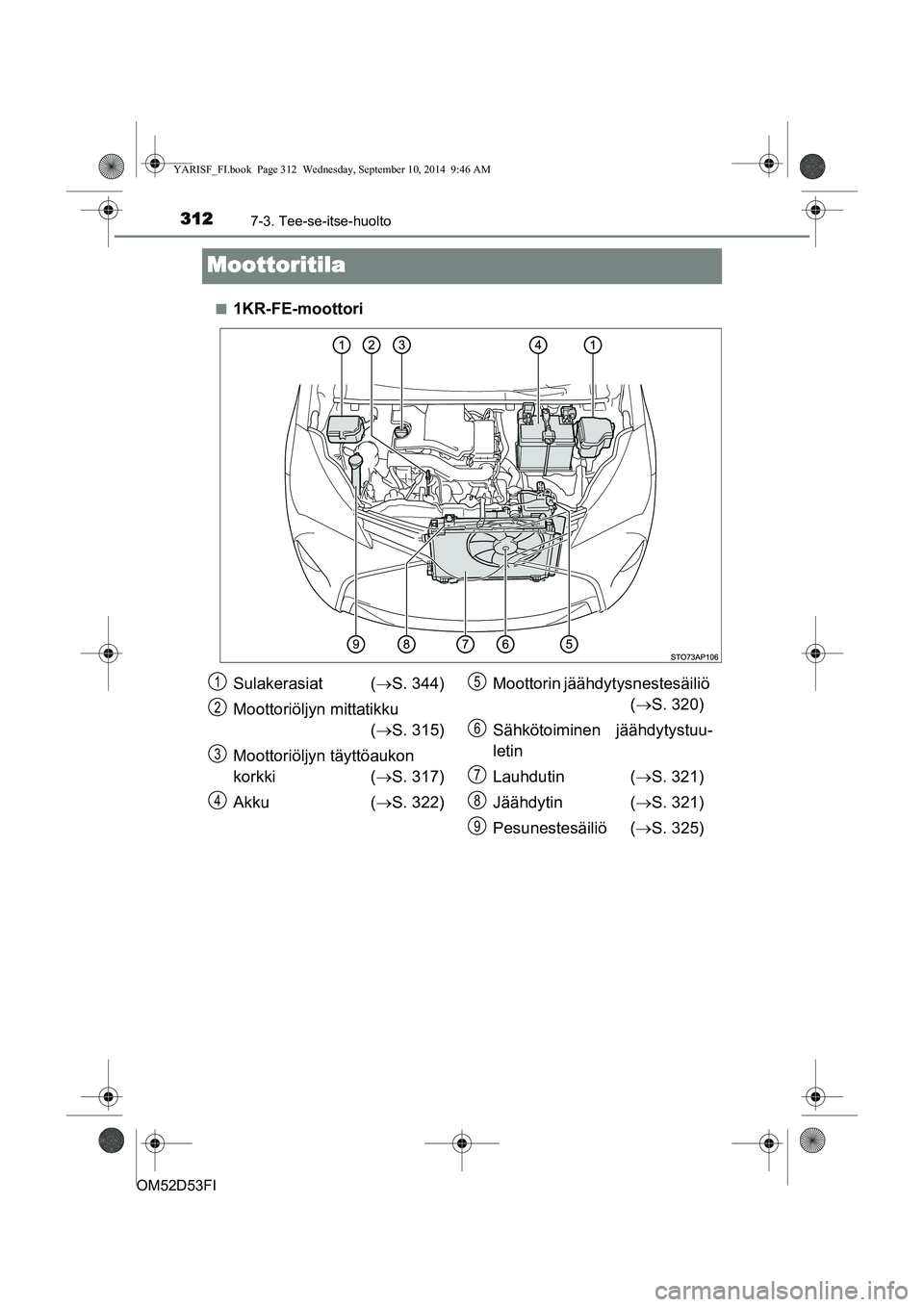

3127-3. Tee-se-itse-huolto
OM52D53FI
Moottoritila
■1KR-FE-moottori
Sulakerasiat (→S. 344)
Moottoriöljyn mittatikku (→ S. 315)
Moottoriöljyn täyttöaukon
korkki ( →S. 317)
Akku (→ S. 322) Moottorin jäähdy
tysnestesäiliö
(→ S. 320)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 321)
Jäähdytin ( →S. 321)
Pesunestesäiliö ( →S. 325)1
2
3
4
5
6
7
8
9
YARISF_FI.book Page 312 Wednesday, September 10, 2014 9:46 AM
Page 313 of 482

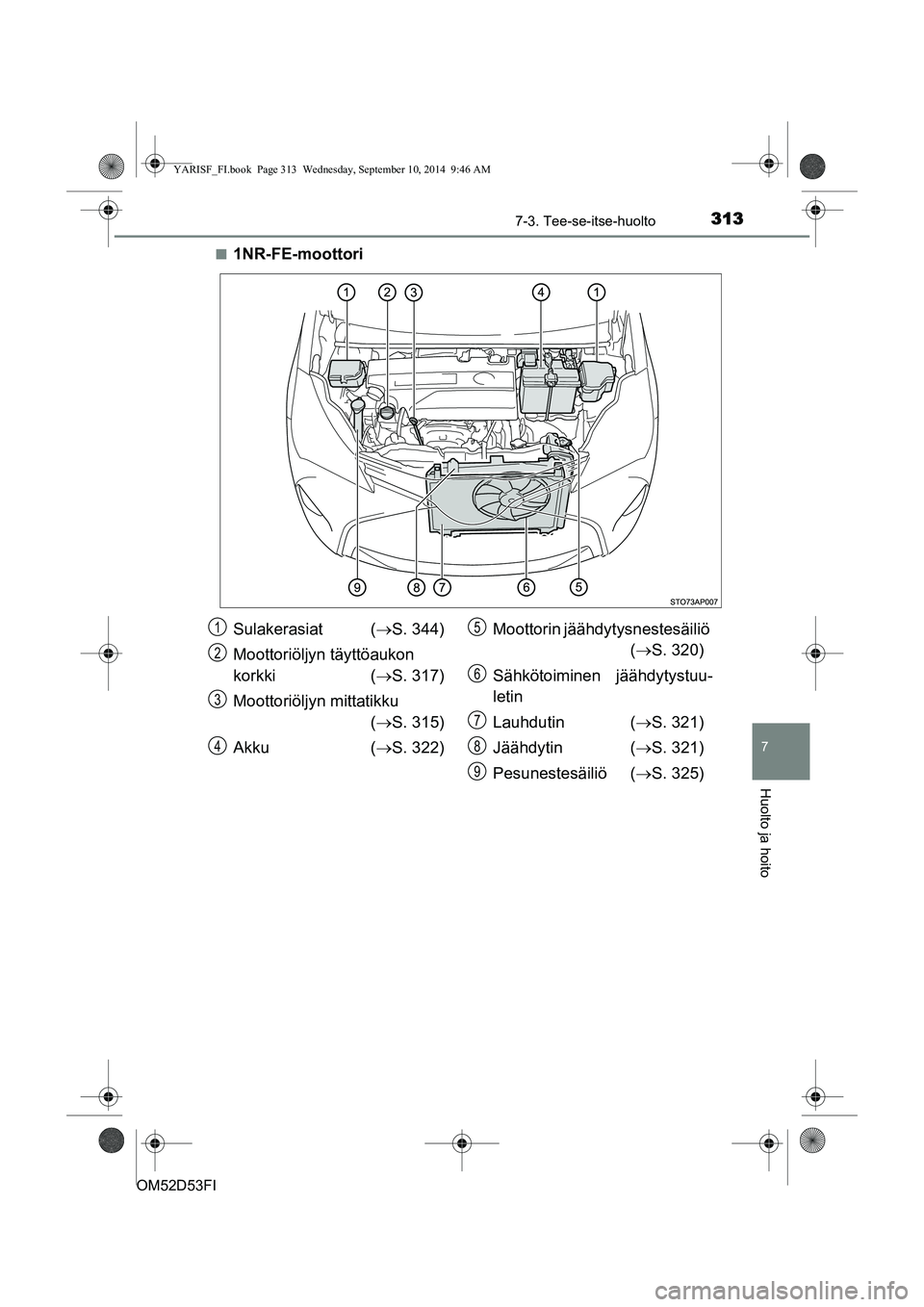

3137-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52D53FI■
1NR-FE-moottori
Sulakerasiat (
→S. 344)
Moottoriöljyn täyttöaukon
korkki ( →S. 317)
Moottoriöljyn mittatikku (→ S. 315)
Akku (→ S. 322) Moottorin jäähdy
tysnestesäiliö
(→ S. 320)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 321)
Jäähdytin ( →S. 321)
Pesunestesäiliö ( →S. 325)1
2
3
4
5
6
7
8
9
YARISF_FI.book Page 313 Wednesday, September 10, 2014 9:46 AM
Page 314 of 482

3147-3. Tee-se-itse-huolto
OM52D53FI■

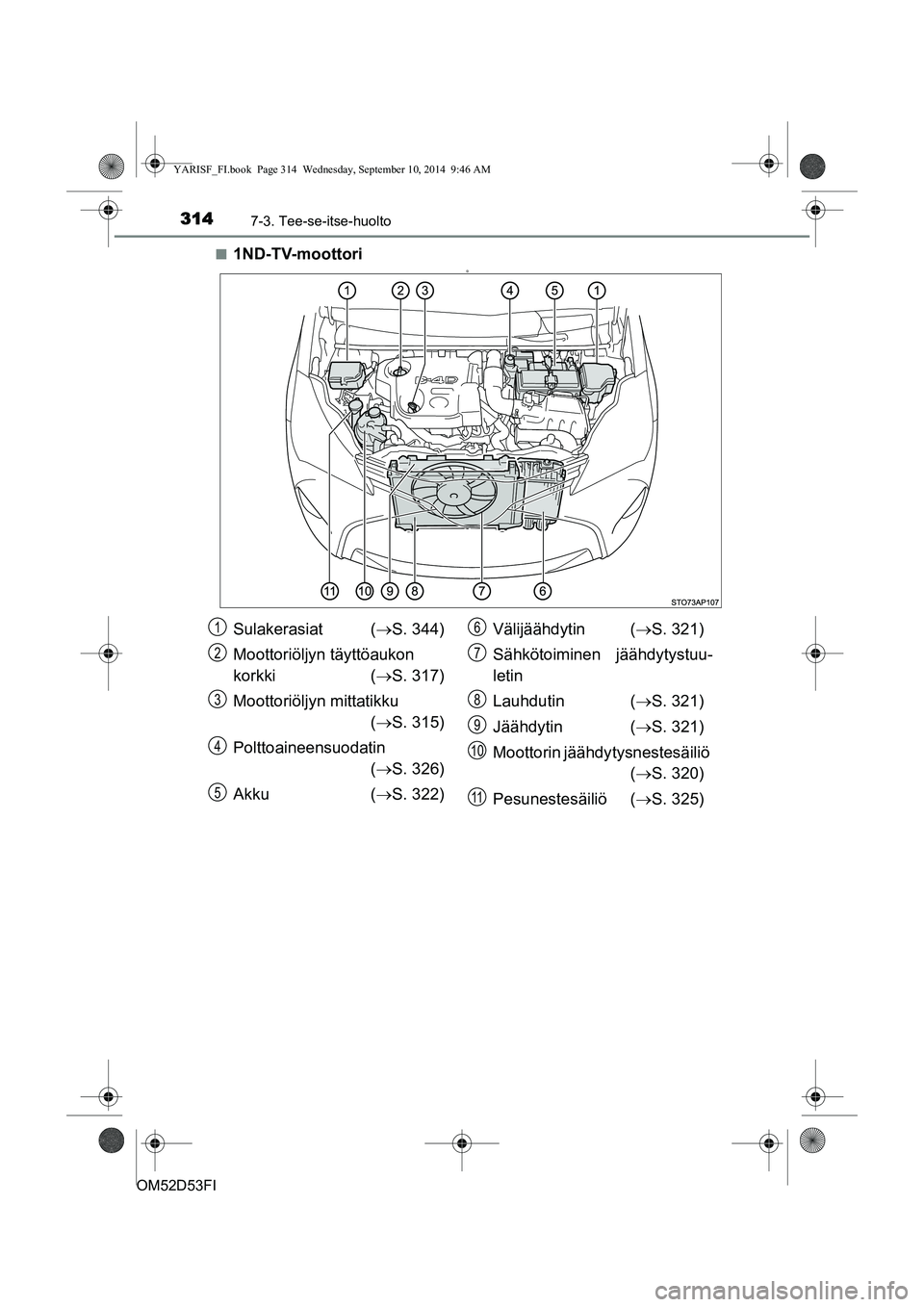

1ND-TV-moottoriD
Sulakerasiat (
→S. 344)
Moottoriöljyn täyttöaukon
korkki ( →S. 317)
Moottoriöljyn mittatikku (→ S. 315)
Polttoaineensuodatin (→ S. 326)
Akku (→ S. 322) Välijäähdytin (
→S. 321)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 321)
Jäähdytin ( →S. 321)
Moottorin jäähdy tysnestesäiliö
(→ S. 320)
Pesunestesäiliö ( →S. 325)1
2
3
4
5
6
7
8
9
10
11
YARISF_FI.book Page 314 Wednesday, September 10, 2014 9:46 AM
Page 315 of 482

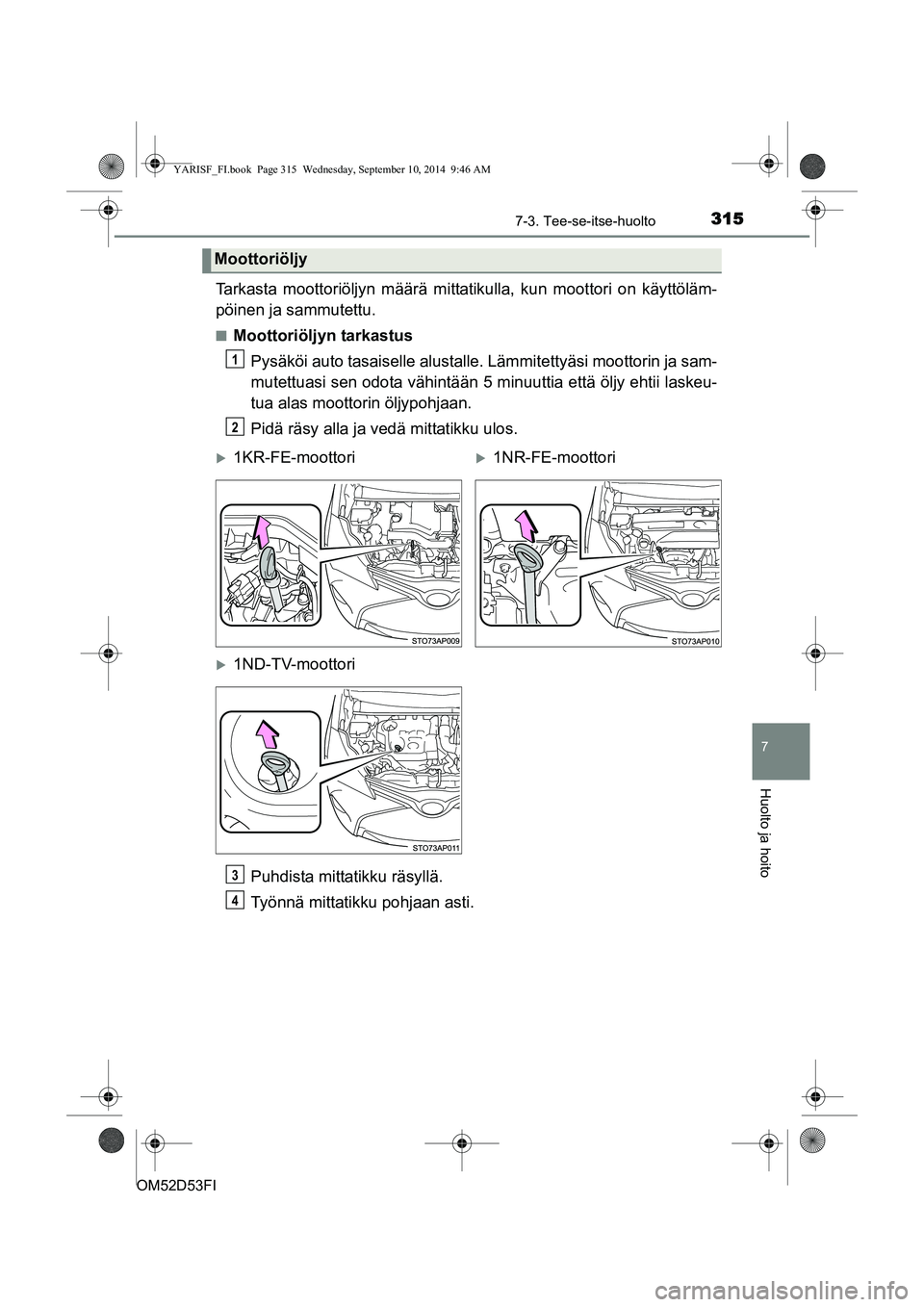

3157-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52D53FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
■Moottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen odota vähintään 5 minuuttia että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Moottoriöljy
1
2
X1KR-FE-moottori X1NR-FE-moottori
X1ND-TV-moottori
3
4
YARISF_FI.book Page 315 Wednesday, September 10, 2014 9:46 AM
Page 316 of 482

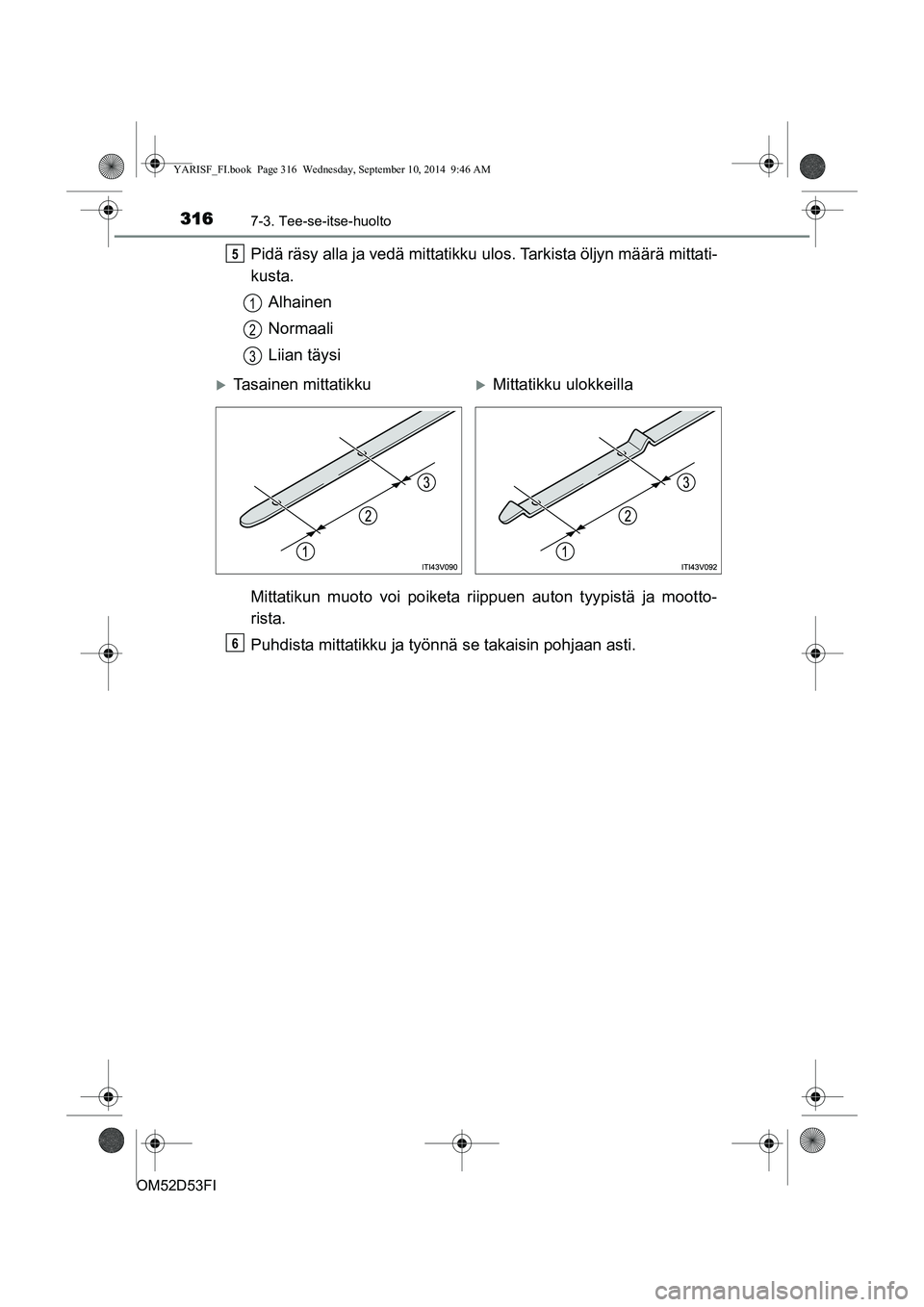

3167-3. Tee-se-itse-huolto
OM52D53FI
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippuen auton tyypistä ja mootto-
rista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.5
1
2
3
XTasainen mittatikku XMittatikku ulokkeilla
6
YARISF_FI.book Page 316 Wednesday, September 10, 2014 9:46 AM
Page 317 of 482

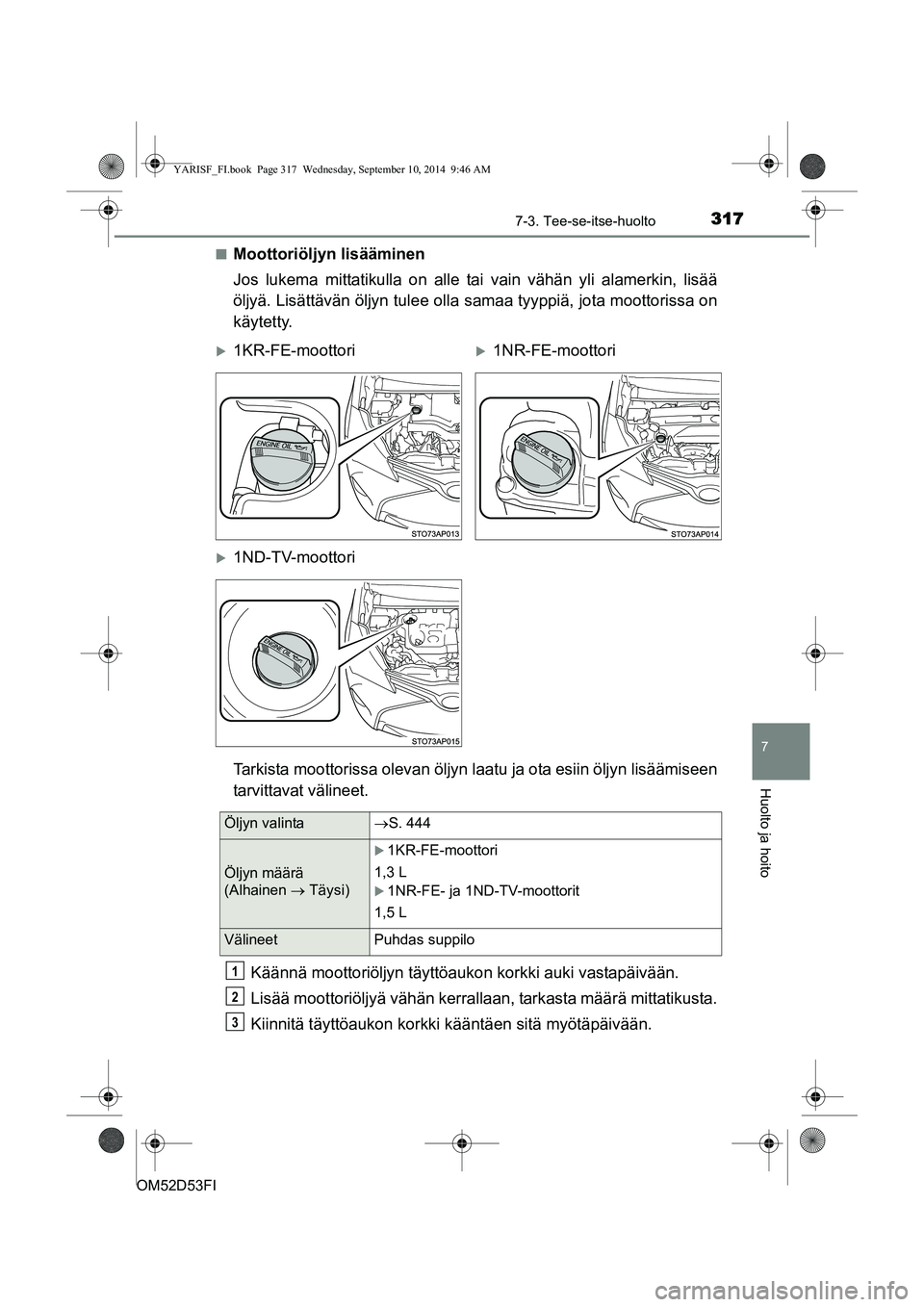

3177-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52D53FI■
Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle ta
i vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla samaa tyyppiä, jota moottorissa on
käytetty.
Tarkista moottorissa olevan öljyn l aatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerralla an, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
X1KR-FE-moottori X1NR-FE-moottori
X1ND-TV-moottori
Öljyn valinta →S. 444
Öljyn määrä
(Alhainen → Täysi)
X1KR-FE-moottori
1,3 L
X1NR-FE- ja 1ND-TV-moottorit
1,5 L
Välineet Puhdas suppilo
1
2
3
YARISF_FI.book Page 317 Wednesday, September 10, 2014 9:46 AM
Page 318 of 482

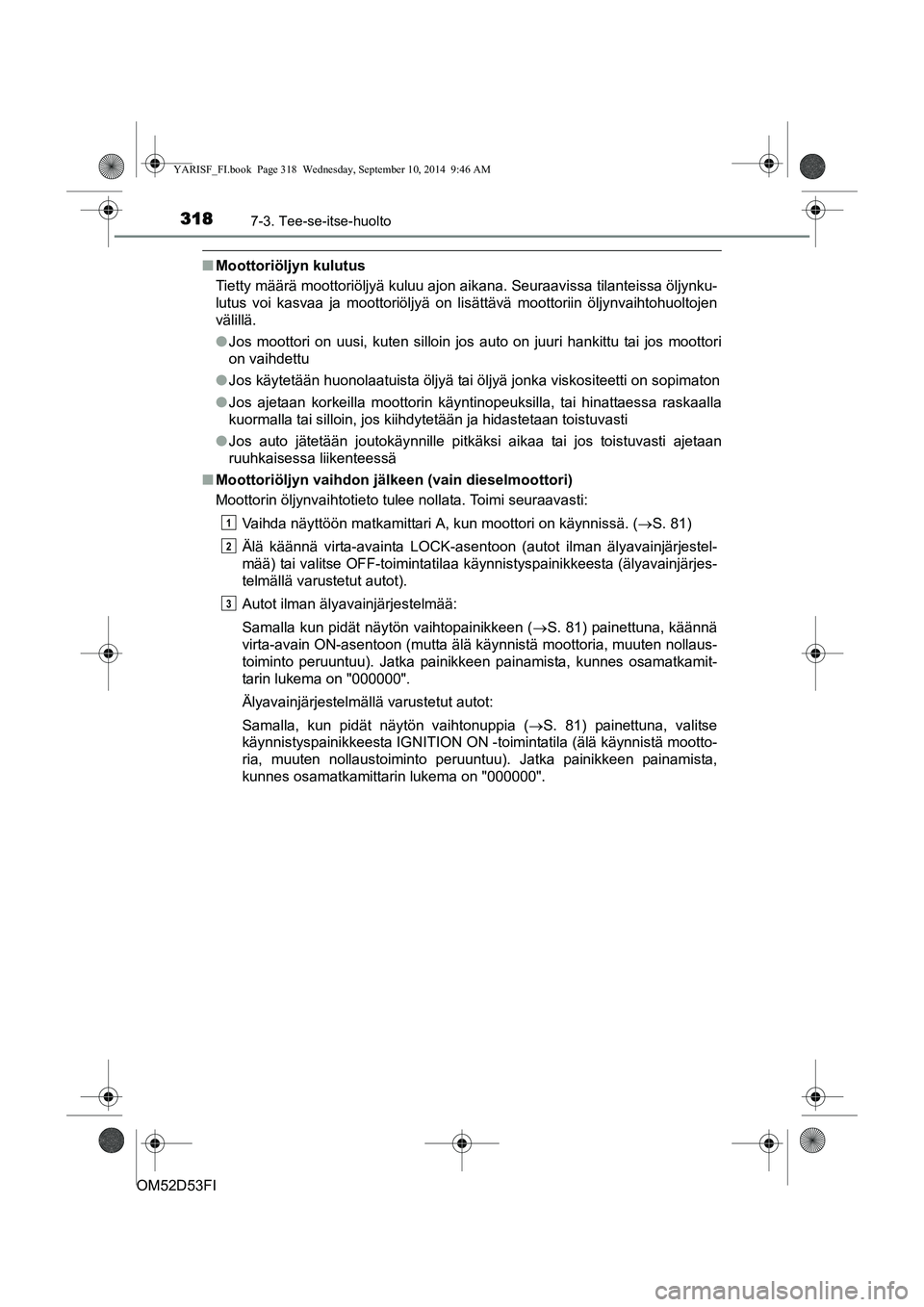

3187-3. Tee-se-itse-huolto
OM52D53FI
■Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä on lisättävä moottoriin öljy\
nvaihtohuoltojen
välillä.
●Jos moottori on uusi, kuten silloin jos auto on juuri hankittu tai jos moottori
on vaihdettu
● Jos käytetään huonolaatuista öljyä tai öljyä jonka viskositeetti on sopimaton
● Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai hinattaessa raskaalla
kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
● Jos auto jätetään joutokäynnille pitkäksi aikaa tai jos toistuvasti ajetaan
ruuhkaisessa liikenteessä
■ Moottoriöljyn vaihdon jäl keen (vain dieselmoottori)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
Vaihda näyttöön matkamittari A, kun moottori on käynnissä. ( →S. 81)
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse OFF-toimintatilaa kä ynnistyspainikkeesta (älyavainjärjes-
telmällä varustetut autot).
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön vaihtopainikkeen ( →S. 81) painettuna, käännä
virta-avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaus-
toiminto peruuntuu). Jatka painikkeen painamista, kunnes osamatkamit-
tarin lukema on "000000".
Älyavainjärjestelmällä varustetut autot:
Samalla, kun pidät näytön vaihtonuppia ( →S. 81) painettuna, valitse
käynnistyspainikkeesta IGNITION ON -toimintatila (älä käynnistä mootto-
ria, muuten nollaustoiminto peruuntuu). Jatka painikkeen painamista,
kunnes osamatkamittarin lukema on "000000".
1
2
3
YARISF_FI.book Page 318 Wednesday, September 10, 2014 9:46 AM
Page 319 of 482

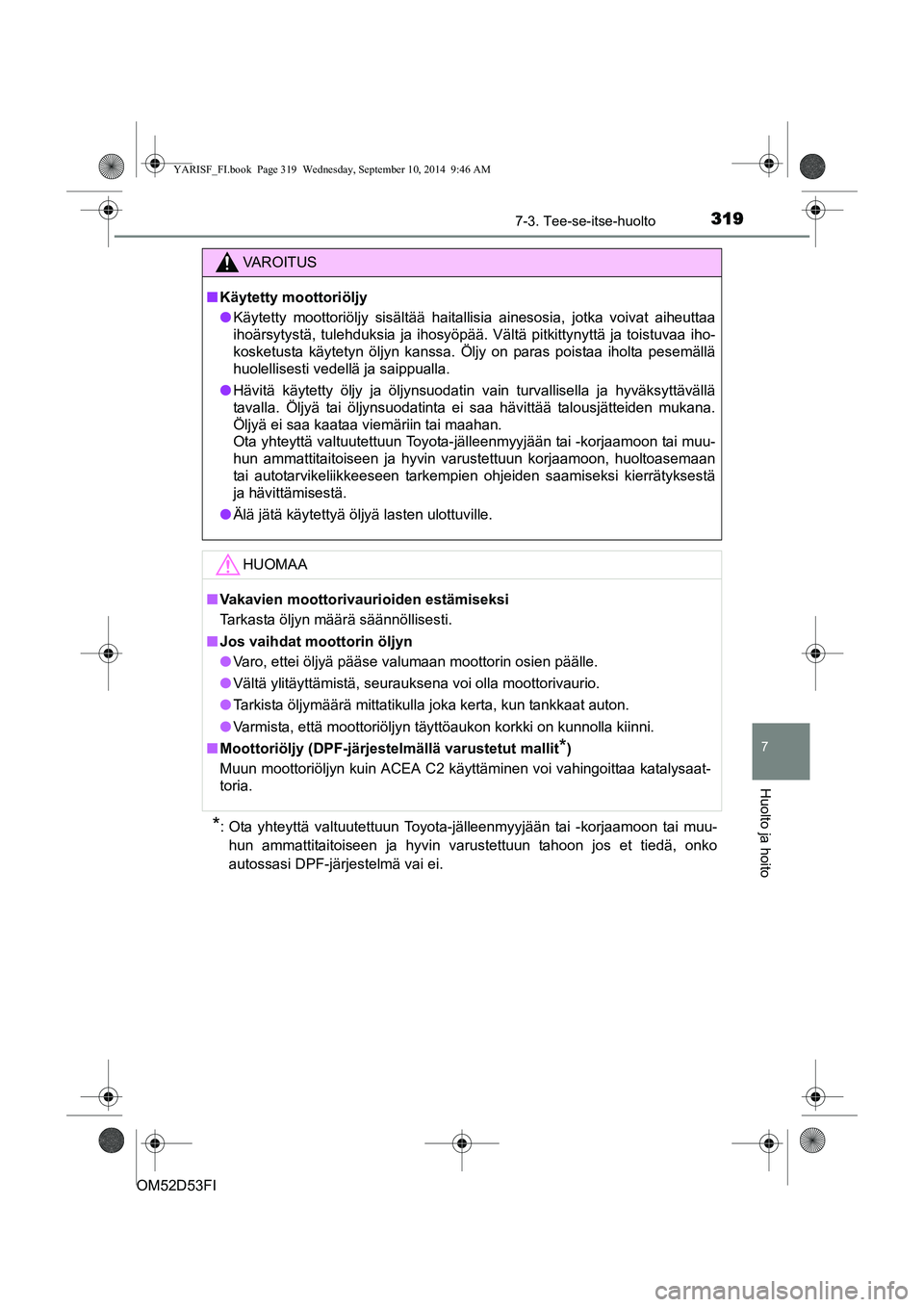

3197-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52D53FI
*: Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-hun ammattitaitoiseen ja hyvin varustettuun tahoon jos et tiedä, onko
autossasi DPF-järjestelmä vai ei.
VAROITUS
■ Käytetty moottoriöljy
● Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
● Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan
tai autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä
ja hävittämisestä.
● Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
■ Vakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
■ Jos vaihdat moottorin öljyn
● Varo, ettei öljyä pääse valumaan moottorin osien päälle.
● Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
● Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
● Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
■ Moottoriöljy (DPF-järjestelmällä varustetut mallit
*)
Muun moottoriöljyn kuin ACEA C2 käyttäminen voi vahingoittaa katalysaat-
toria.
YARISF_FI.book Page 319 Wednesday, September 10, 2014 9:46 AM
Page 320 of 482

3207-3. Tee-se-itse-huolto
OM52D53FI

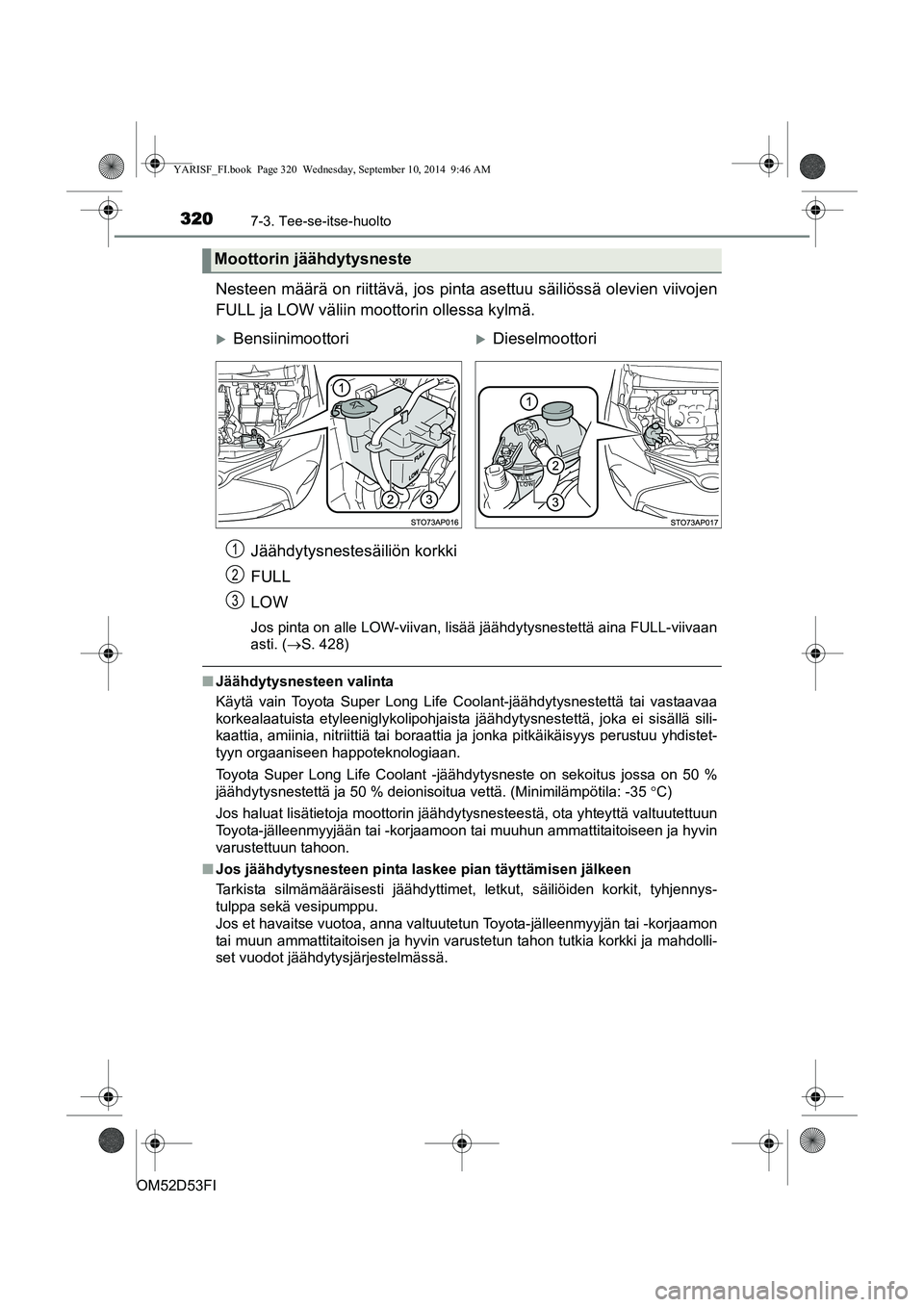

Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin ollessa kylmä.Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan, lisää jäähdytysnestettä aina FULL-viivaan
asti. ( →S. 428)
■Jäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant-jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista jäähdytysnestettä, joka ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimiläm\
pötila: -35 °C)
Jos haluat lisätietoja moottorin jäähdytysnesteestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun tahoon.
■ Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet, letkut, säiliöiden korkit, tyhjennys-
tulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tutkia korkki ja mahdolli-
set vuodot jäähdytysjärjestelmässä.
Moottorin jäähdytysneste
XBensiinimoottori XDieselmoottori
1
2
3
YARISF_FI.book Page 320 Wednesday, September 10, 2014 9:46 AM
