TOYOTA YARIS 2016 Omistajan Käsikirja (in Finnish)

3817-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
5
6
7
8
OM52G04FI.book Page 381 Wednesday, March 30, 2016 11:52 AM

3827-3. Tee-se-itse-huolto
OM52G04FI
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä ruuvi.
nEtuseisontavalot/päiväajovalot (polttimotyyppinen)Käännä polttimon kantaa vastapäivään.
9
10
1
Ty y p p i ATy y p p i B
OM52G04FI.book Page 382 We dnesday, March 30, 2016 11:52 AM

3837-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
nEtusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
2
Ty y p p i ATy y p p i B
3
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
OM52G04FI.book Page 383 Wednesday, March 30, 2016 11:52 AM

3847-3. Tee-se-itse-huolto
OM52G04FIn
Sivusuuntavalot
Paina peiliä.
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
1
2
3
4
OM52G04FI.book Page 384 We dnesday, March 30, 2016 11:52 AM

3857-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiinni-
tä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestykses-
sä ja paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
n
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Jarru-/takavalo
Takasuuntavalo
5
6
1
2
1
2
OM52G04FI.book Page 385 We dnesday, March 30, 2016 11:52 AM

3867-3. Tee-se-itse-huolto
OM52G04FI
Irrota polttimo.Jarru-/takavalo
Takasuuntavalo
Vaihda uusi polttimo. Jarru-/takavalo
Takasuuntavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Jarru-/takavalo
Takasuuntavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.3
1
2
4
1
2
5
1
2
6
1
2
OM52G04FI.book Page 386 We dnesday, March 30, 2016 11:52 AM

3877-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FIn
Rekisterikilven valo
Poista kansi.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Vaihda uusi polttimo.
Aseta suojus takaisin paikoil-
leen.
Työnnä sopivan kokoinen ruuvi-
taltta yhteen rei'istä, paina ruuvi-
talttaa kunnes kuulet klik-äänen.
Toista sama toiseen reikään.
1
2
3
4
OM52G04FI.book Page 387 We dnesday, March 30, 2016 11:52 AM

3887-3. Tee-se-itse-huolto
OM52G04FI
Varmistu suojuksen kunnolli-
sesta kiinnittymisestä paina-
malla koko suojusta.
nPeruutusvalo/takasumuvaloIrrota kiinnike ja irrota suojus
osittain.
Paina kiinnikkeen keskiosaa ja
irrota ja vedä lukko ulos.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
5
1
2
3
OM52G04FI.book Page 388 We dnesday, March 30, 2016 11:52 AM

3897-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI

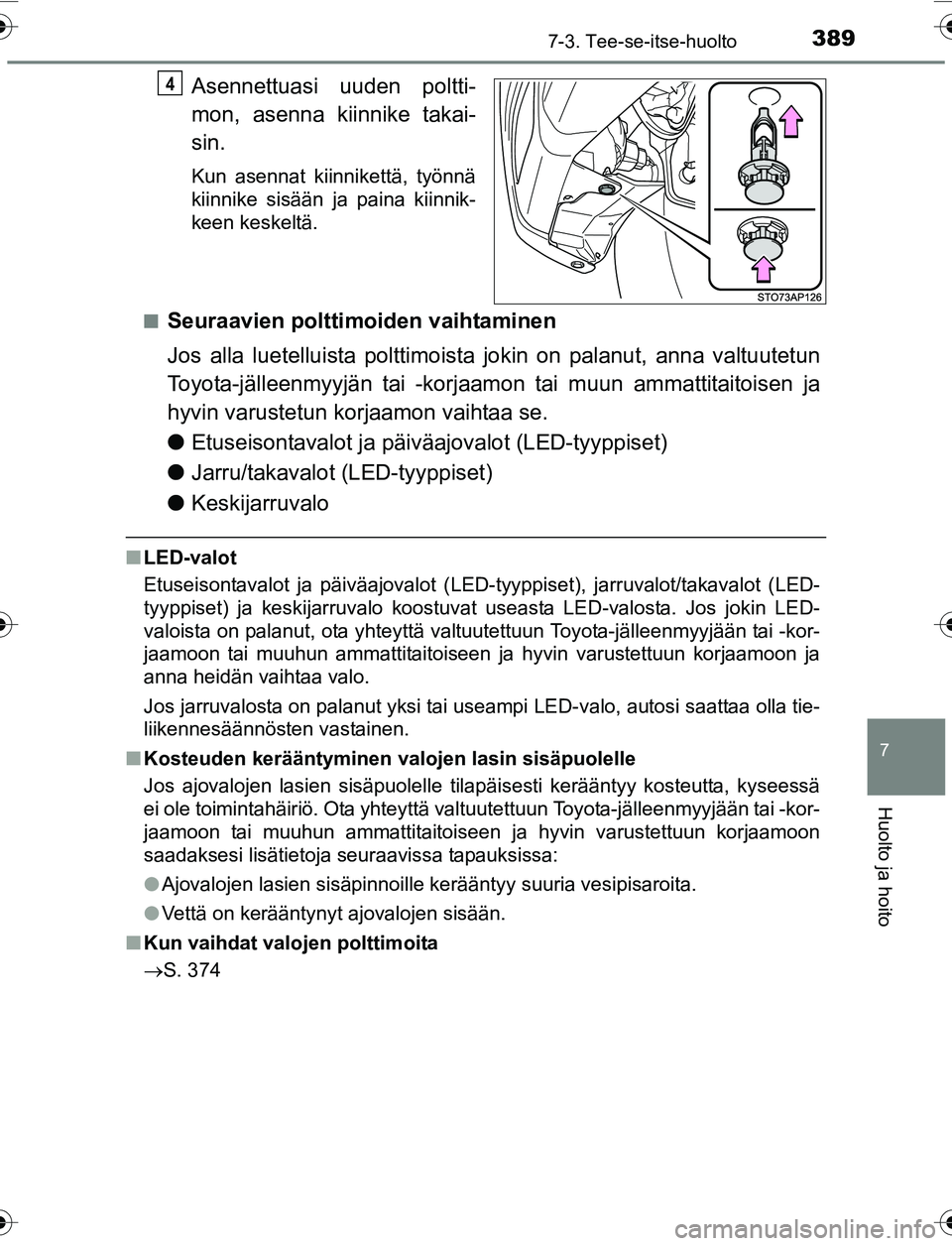

Asennettuasi uuden poltti-
mon, asenna kiinnike takai-
sin.
Kun asennat kiinnikettä, työnnä
kiinnike sisään ja paina kiinnik-
keen keskeltä.
n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l Etuseisontavalot ja päiväajovalot (LED-tyyppiset)
l Jarru/takavalot (LED-tyyppiset)
l Keskijarruvalo
nLED-valot
Etuseisontavalot ja päiväajovalot (LED-tyyppiset), jarruvalot/takavalot (LED-
tyyppiset) ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon ja
anna heidän vaihtaa valo.
Jos jarruvalosta on palanut yksi tai useampi LED-valo, autosi saattaa olla tie-
liikennesäännösten vastainen.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
S. 374
4
OM52G04FI.book Page 389 We dnesday, March 30, 2016 11:52 AM

3907-3. Tee-se-itse-huolto
OM52G04FI

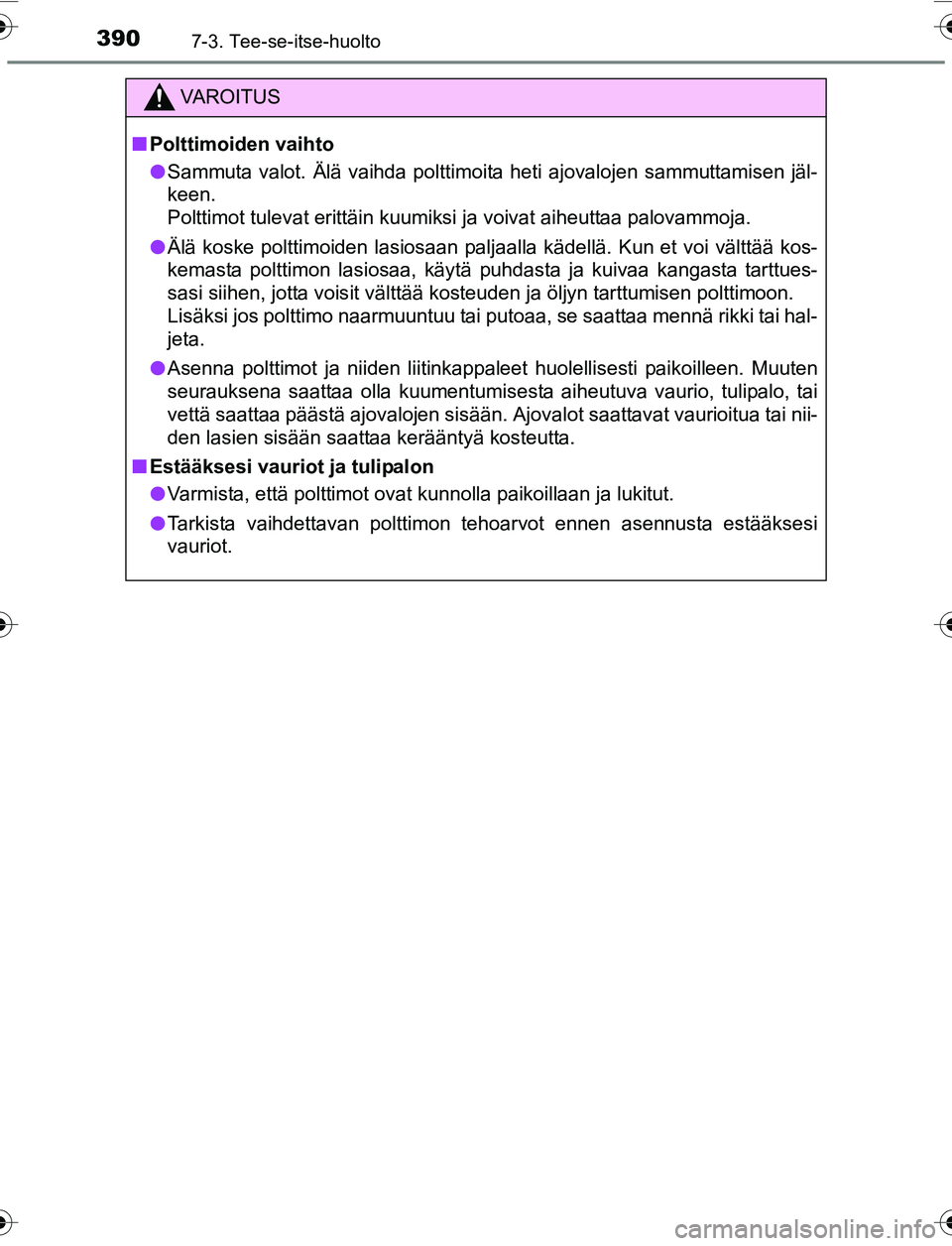

VAROITUS
nPolttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai hal-
jeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
