TOYOTA YARIS 2017 Brugsanvisning (in Danish)

3617-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM52J20DK

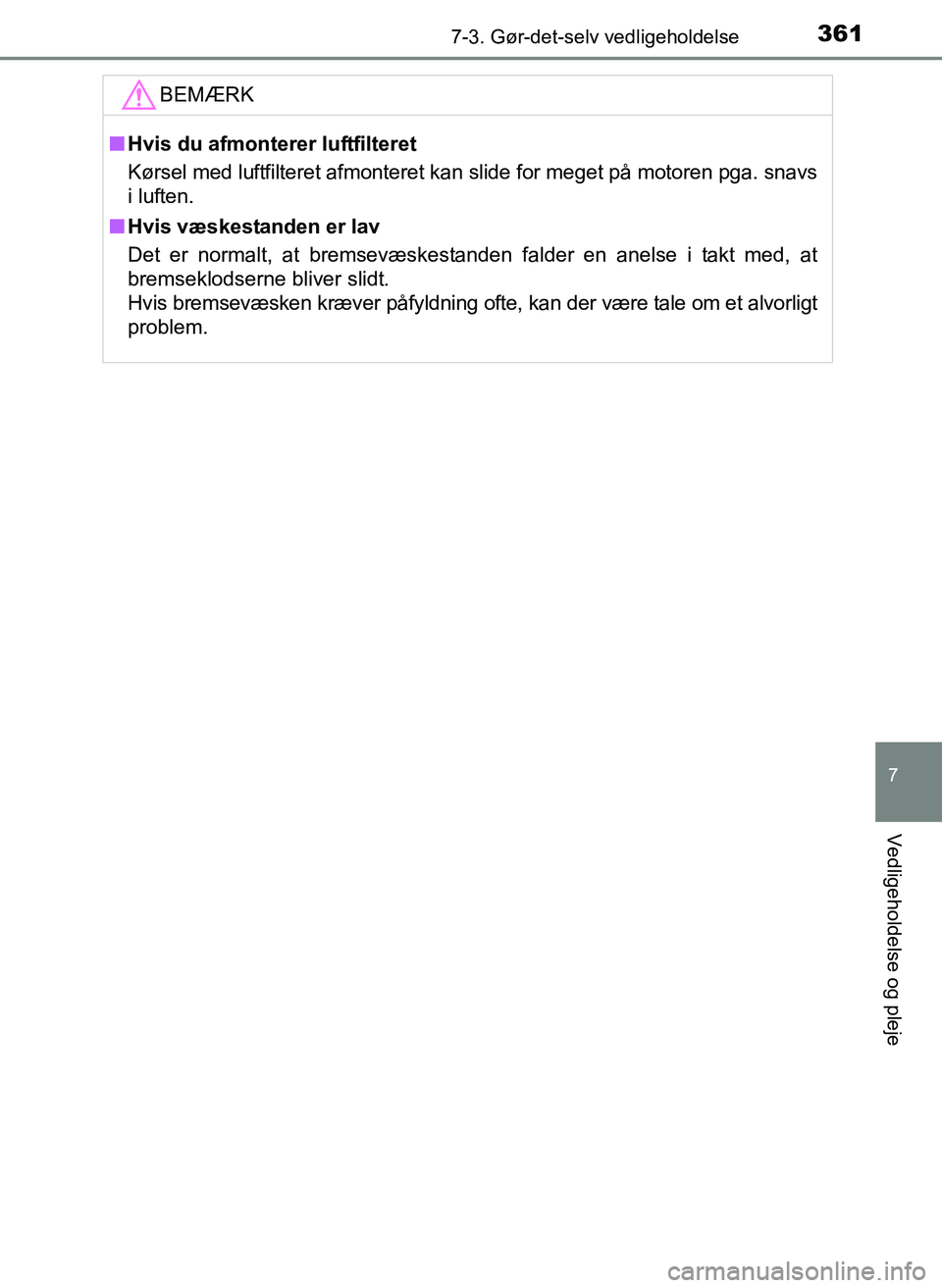

BEMÆRK
nHvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan slide for meget på motoren pga. snavs
i luften.
n Hvis væskestanden er lav
Det er normalt, at bremsevæskestanden falder en anelse i takt med, at
bremseklodserne bliver slidt.
Hvis bremsevæsken kræver påfyldning ofte, kan der være tale om et alvorligt
problem.
OM52J20DK.book Page 361 Tuesday, October 18, 2016 12:12 PM

3627-3. Gør-det-selv vedligeholdelse
OM52J20DK

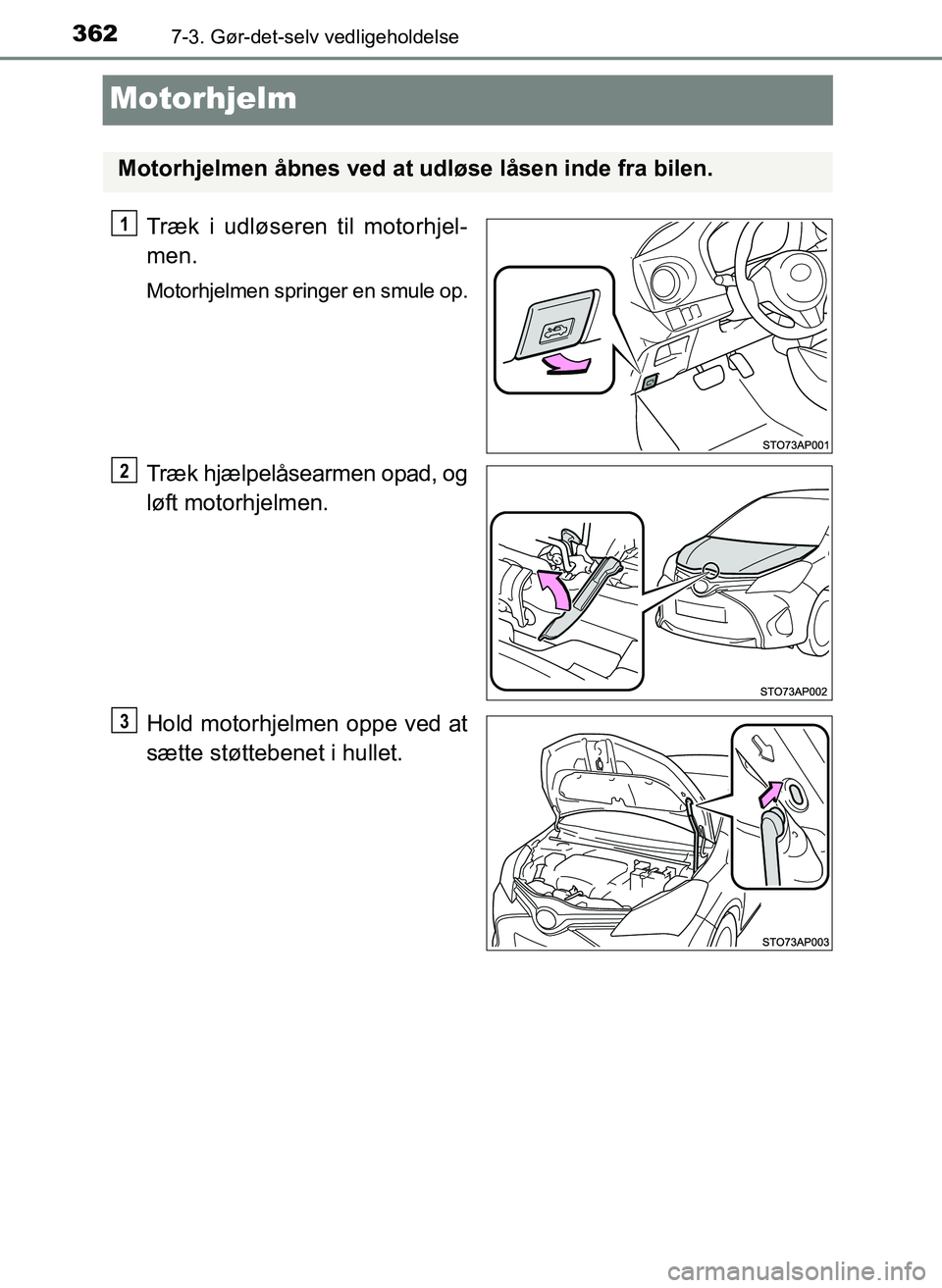

Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule op.
Træk hjælpelåsearmen opad, og
løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM52J20DK.book Page 362 Tuesday, October 18, 2016 12:12 PM

3637-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM52J20DK

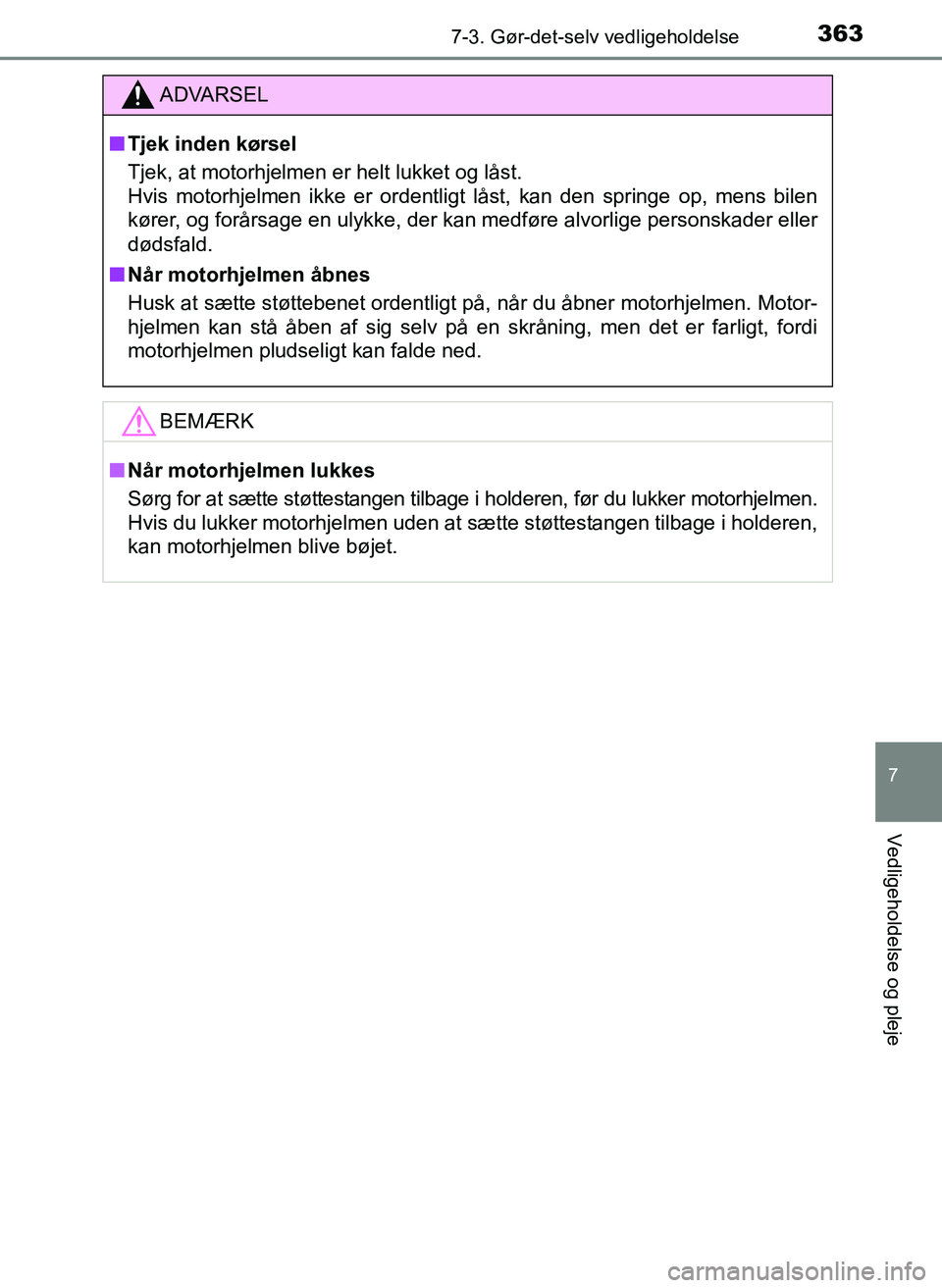

ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
n Når motorhjelmen åbnes
Husk at sætte støttebenet ordentligt på, når du åbner motorhjelmen. Motor-
hjelmen kan stå åben af sig selv på en skråning, men det er farligt, fordi
motorhjelmen pludseligt kan falde ned.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjelmen.
Hvis du lukker motorhjelmen uden at sætte støttestangen tilbage i holderen,
kan motorhjelmen blive bøjet.
OM52J20DK.book Page 363 Tuesday, October 18, 2016 12:12 PM

3647-3. Gør-det-selv vedligeholdelse
OM52J20DK

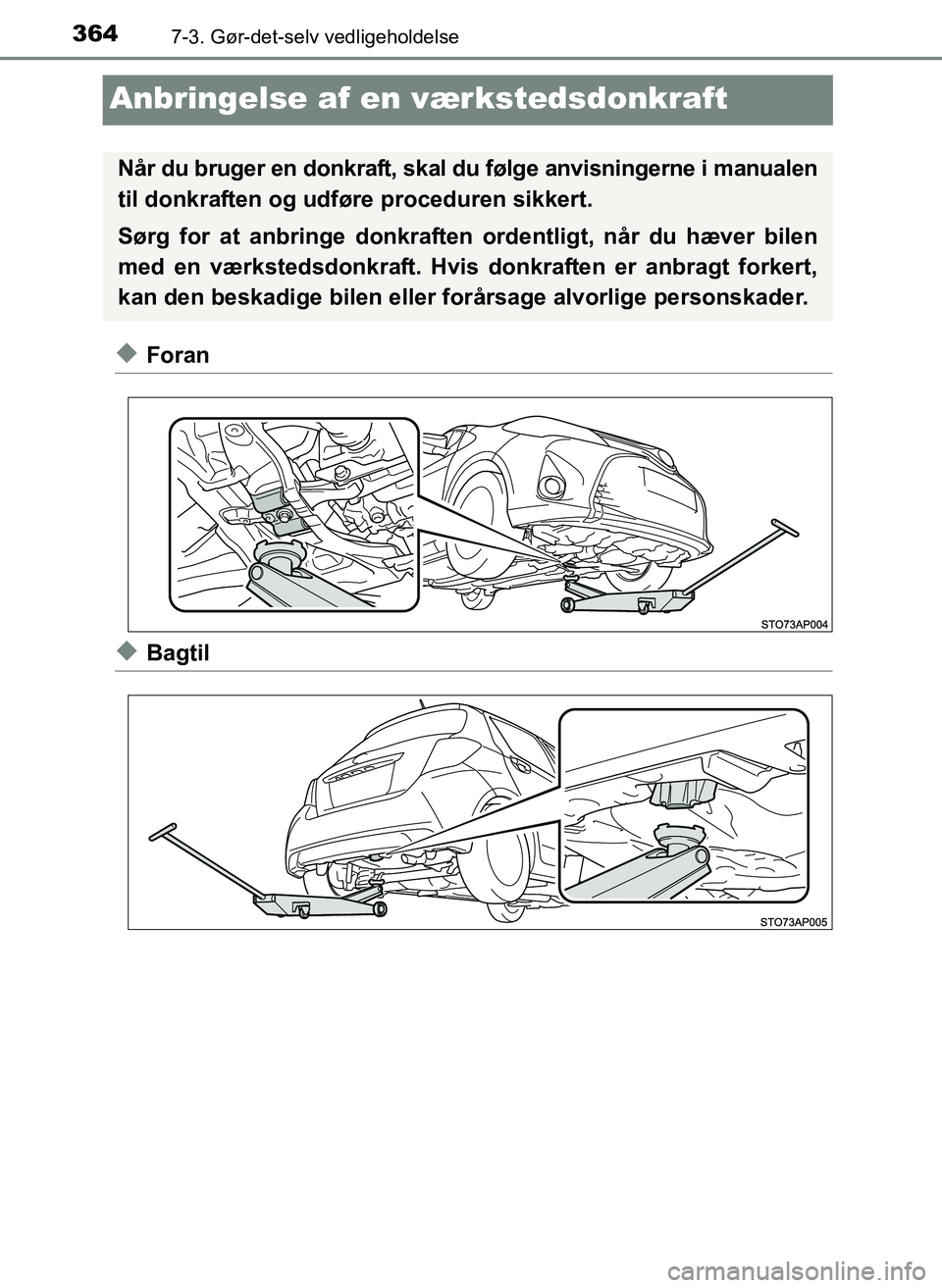

Anbringelse af en værkstedsdonkraft
uForan
uBagtil
Når du bruger en donkraft, skal du følge anvisningerne i manualen
til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlige personskader.
OM52J20DK.book Page 364 Tuesday, October 18, 2016 12:12 PM

3657-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM52J20DK

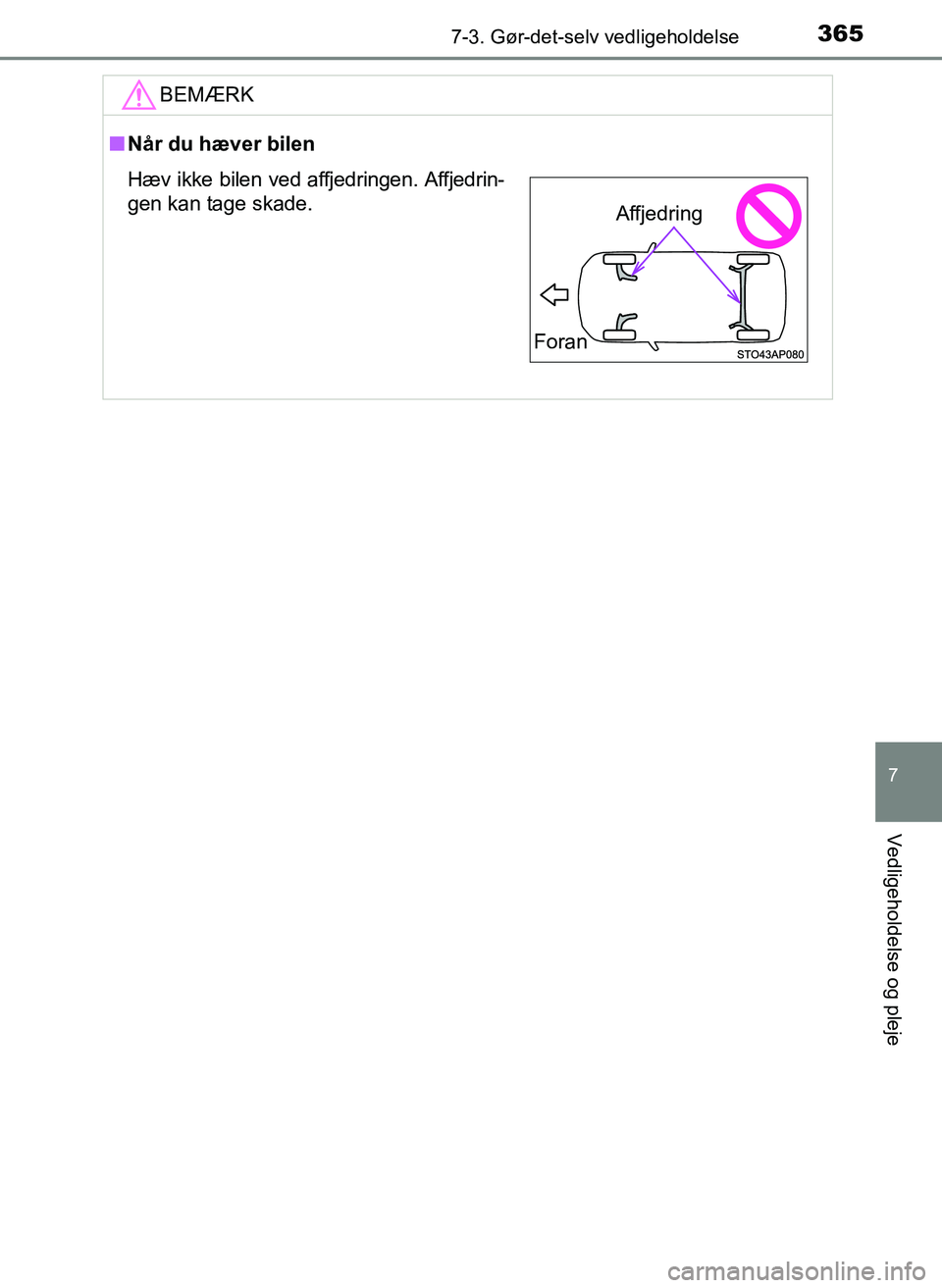

BEMÆRK
nNår du hæver bilen
Hæv ikke bilen ved affjedringen. Affjedrin-
gen kan tage skade.
Foran
Affjedring
OM52J20DK.book Page 365 Tuesday, October 18, 2016 12:12 PM

3667-3. Gør-det-selv vedligeholdelse
OM52J20DK
Motorrum
n1KR-FE-motor
Sikringsbokse (S. 405)
Oliemålepind ( S. 369)
Dæksel til motoroliepåfyldning ( S. 371)
Batteri ( S. 376)
Beholder til kølervæske ( S. 374) Køleventilator
AC-køler/kondensator
( S. 375)
Køler ( S. 375)
Sprinklervæskebeholder ( S. 379)1
2
3
4
5
6
7
8
9
OM52J20DK.book Page 366 Tuesday, October 18, 2016 12:12 PM

3677-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM52J20DKn

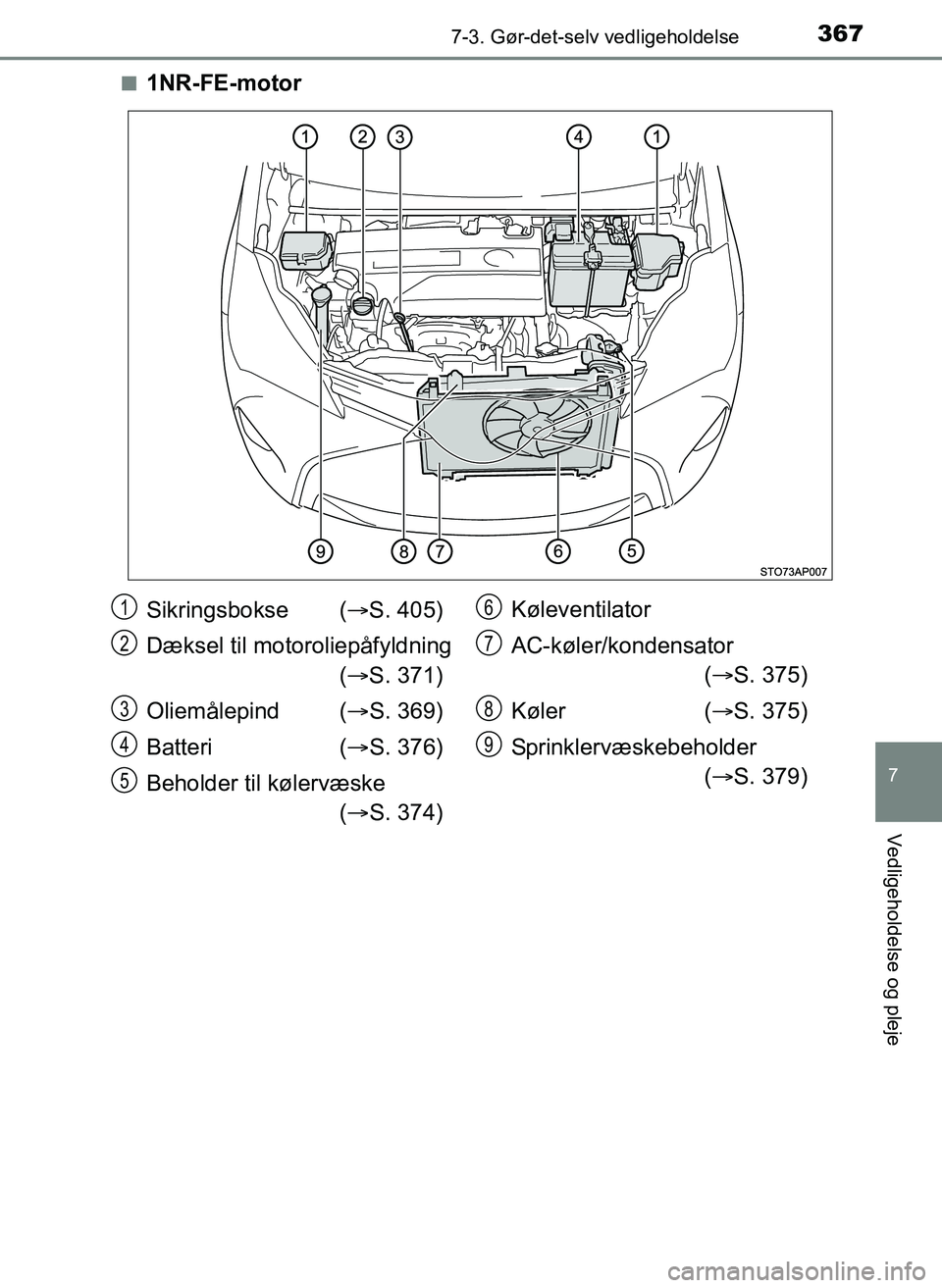

1NR-FE-motor
Sikringsbokse (
S. 405)
Dæksel til motoroliepåfyldning ( S. 371)
Oliemålepind ( S. 369)
Batteri ( S. 376)
Beholder til kølervæske ( S. 374) Køleventilator
AC-køler/kondensator
( S. 375)
Køler ( S. 375)
Sprinklervæskebeholder ( S. 379)1
2
3
4
5
6
7
8
9
OM52J20DK.book Page 367 Tuesday, October 18, 2016 12:12 PM

3687-3. Gør-det-selv vedligeholdelse
OM52J20DKn

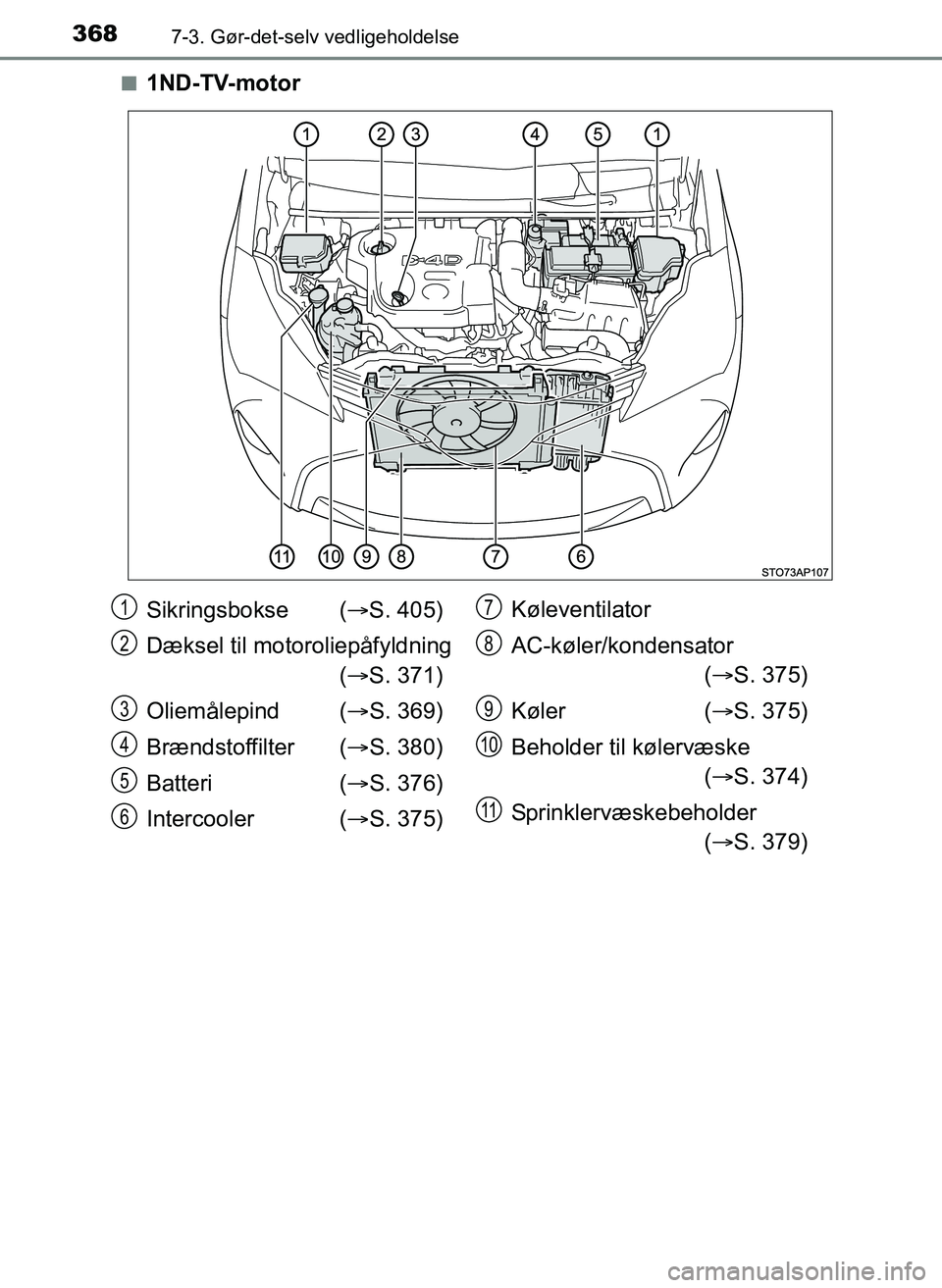

1ND-TV-motor
Sikringsbokse (
S. 405)
Dæksel til motoroliepåfyldning ( S. 371)
Oliemålepind ( S. 369)
Brændstoffilter ( S. 380)
Batteri ( S. 376)
Intercooler ( S. 375) Køleventilator
AC-køler/kondensator
( S. 375)
Køler ( S. 375)
Beholder til kølervæske ( S. 374)
Sprinklervæskebeholder ( S. 379)1
2
3
4
5
6
7
8
9
10
11
OM52J20DK.book Page 368 Tuesday, October 18, 2016 12:12 PM

3697-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM52J20DK

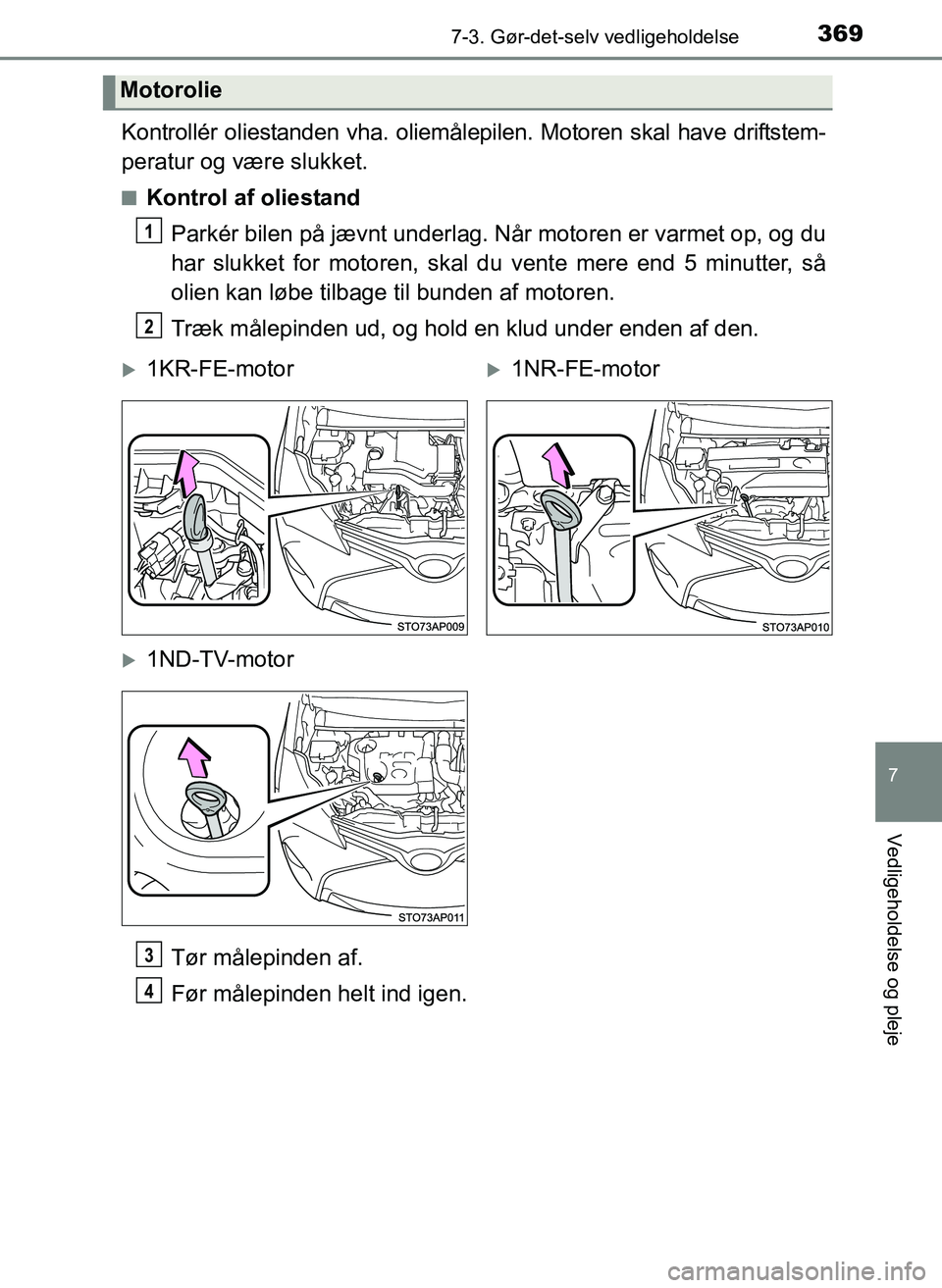

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have driftstem-
peratur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Før målepinden helt ind igen.
Motorolie
1
2
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
3
4
OM52J20DK.book Page 369 Tuesday, October 18, 2016 12:12 PM

3707-3. Gør-det-selv vedligeholdelse
OM52J20DK

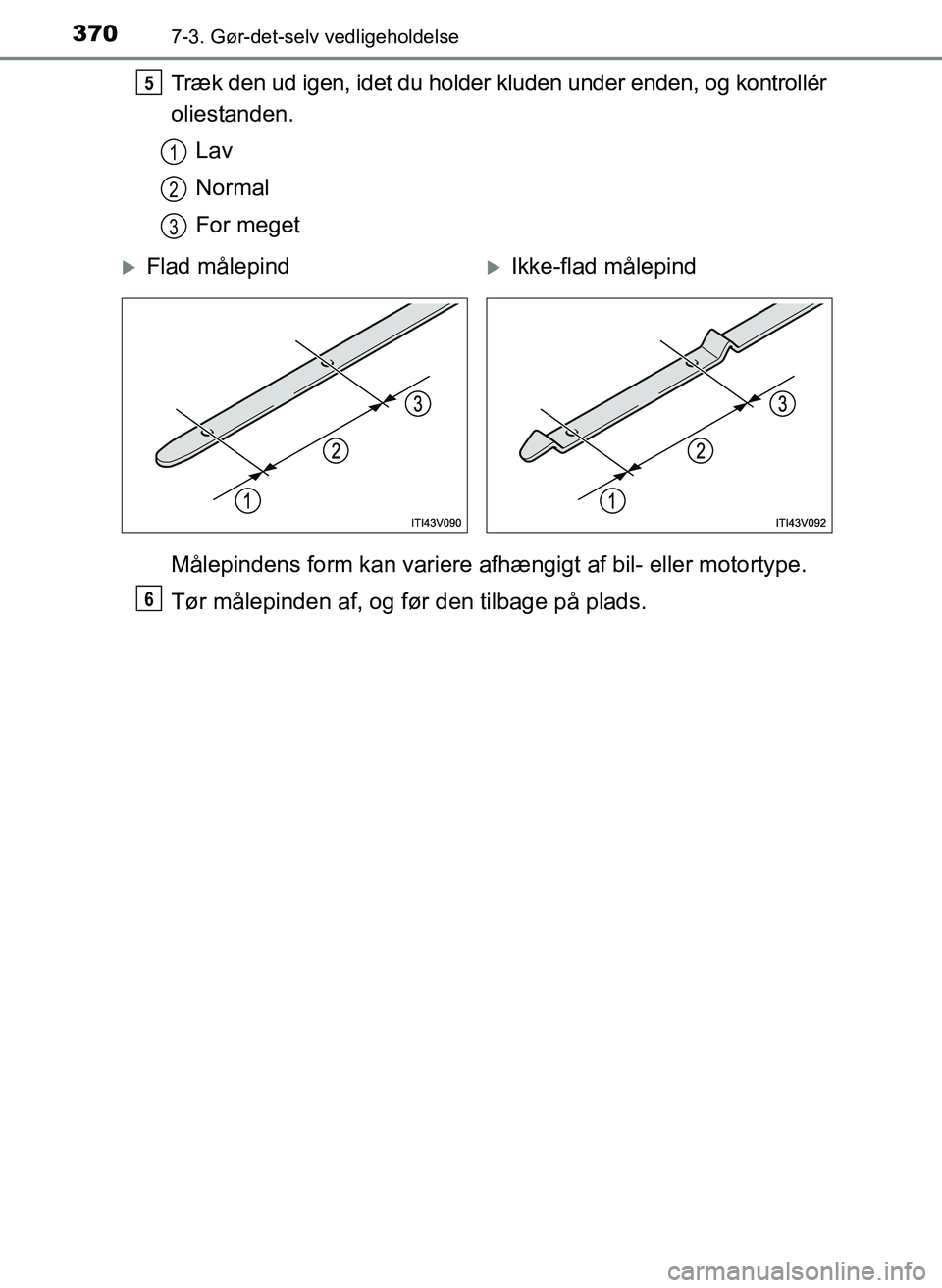

Træk den ud igen, idet du holder kluden under enden, og kontrollér
oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.5
1
2
3
Flad målepindIkke-flad målepind
6
