TOYOTA YARIS 2017 Brugsanvisning (in Danish)

501

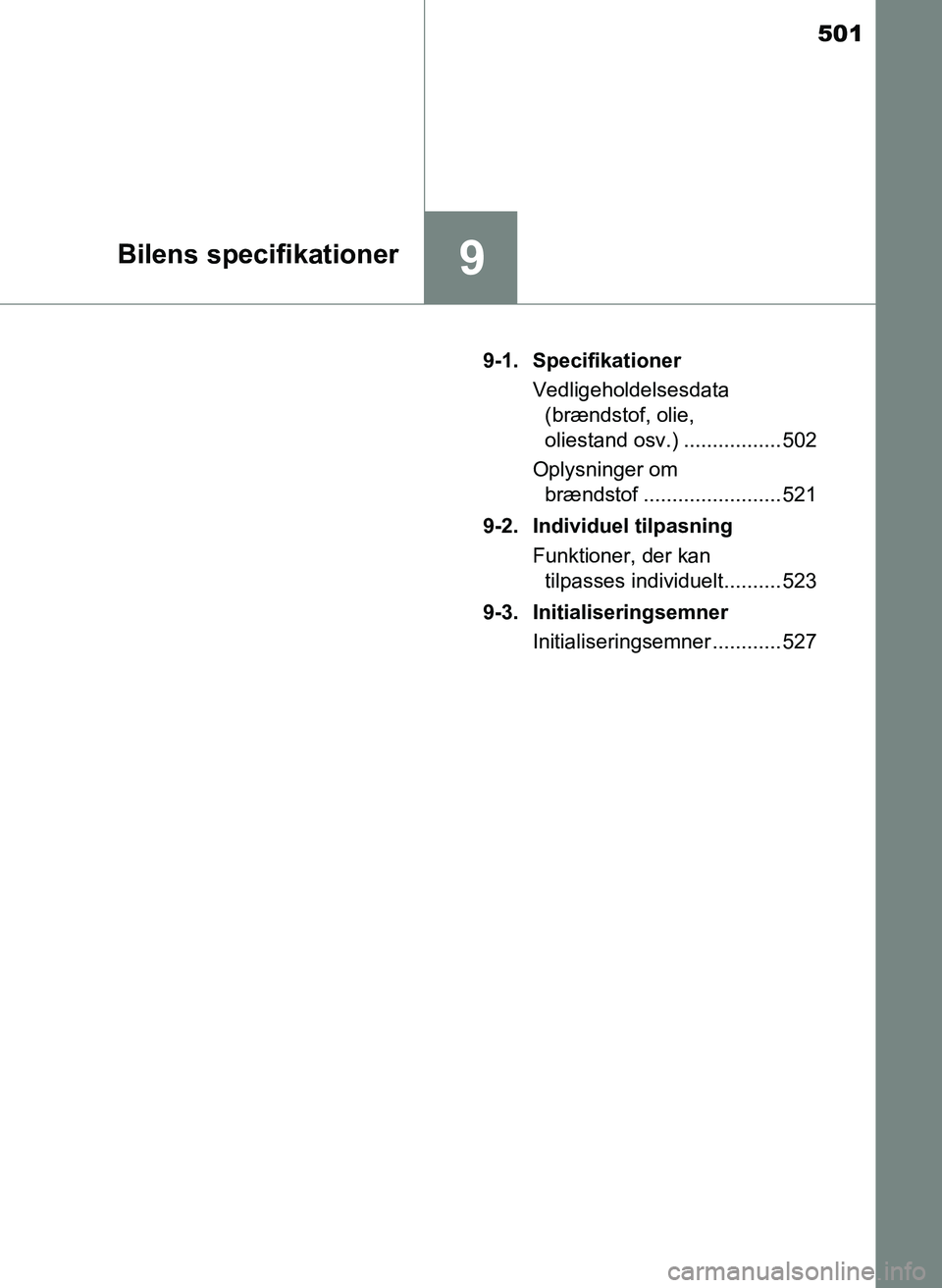

9Bilens specifikationer
OM52J20DK9-1. Specifikationer
Vedligeholdelsesdata (brændstof, olie,
oliestand osv.) ................. 502
Oplysninger om brændstof ........................ 521
9-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt.......... 523
9-3. Initialiseringsemner Initialiseringsemner ............ 527
OM52J20DK.book Page 501 Tuesday, October 18, 2016 12:12 PM

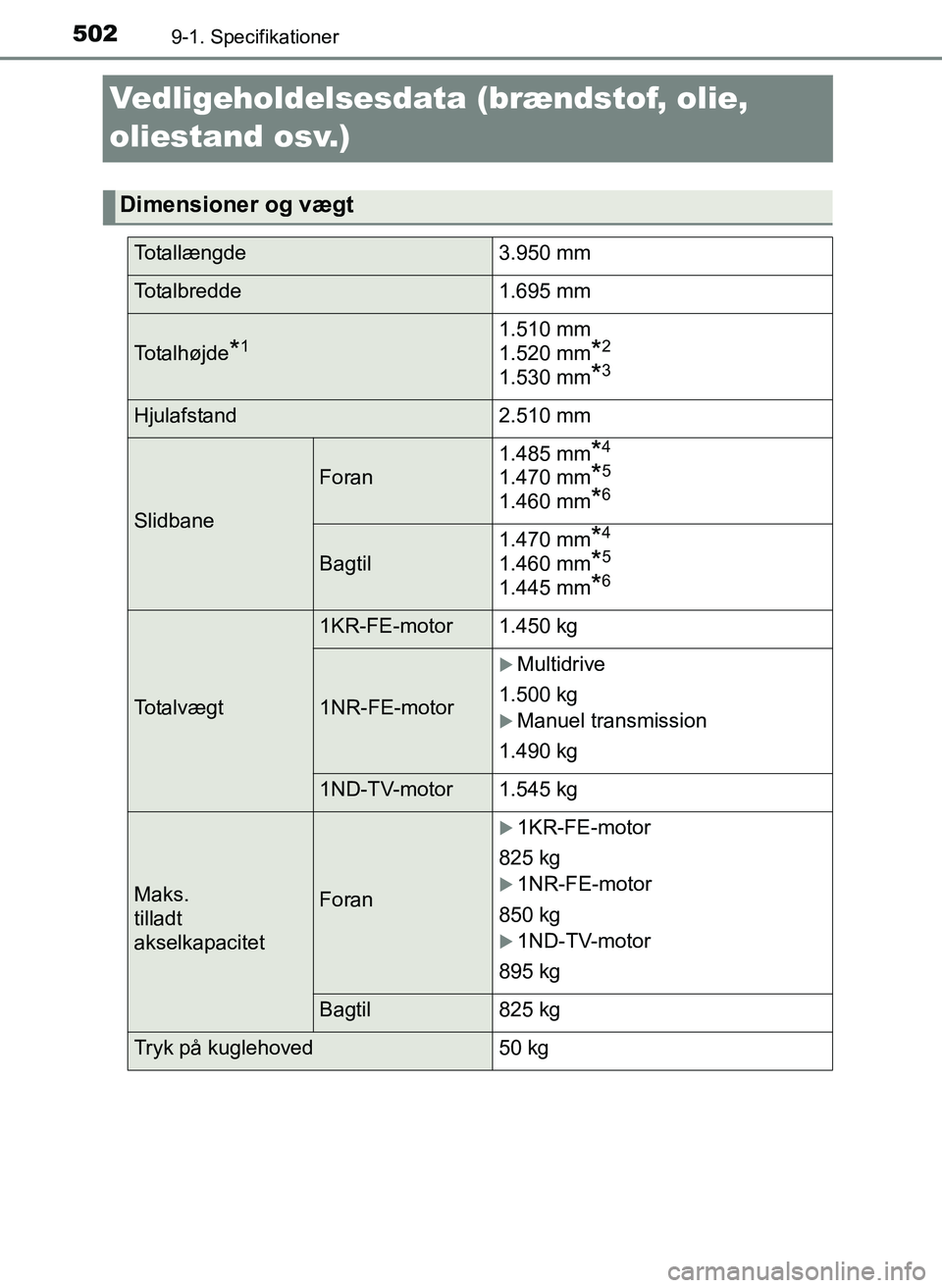

5029-1. Specifikationer
OM52J20DK
Vedligeholdelsesdata (brændstof, olie,
oliestand osv.)
Dimensioner og vægt
Totallængde3.950 mm
Totalbredde1.695 mm
To t a l h ø j d e*11.510 mm
1.520 mm
*2
1.530 mm*3
Hjulafstand 2.510 mm
Slidbane
Foran1.485 mm
*4
1.470 mm*5
1.460 mm*6
Bagtil1.470 mm
*4
1.460 mm*5
1.445 mm*6
To t a l v æ g t
1KR-FE-motor 1.450 kg
1NR-FE-motor
Multidrive
1.500 kg
Manuel transmission
1.490 kg
1ND-TV-motor 1.545 kg
Maks.
tilladt
akselkapacitetForan
1KR-FE-motor
825 kg
1NR-FE-motor
850 kg
1ND-TV-motor
895 kg
Bagtil 825 kg
Tryk på kuglehoved 50 kg
OM52J20DK.book Page 502 Tuesday, October 18, 2016 12:12 PM

5039-1. Specifikationer
9
Bilens specifikationer
OM52J20DK
*1: Ubelastede biler
*2: Biler med udstyr til ujævn vej (uden hævet højde)
*3: Biler med udstyr til ujævn vej (med hævet højde)
*4: 175/65R14-, 175/70R14- eller 175/65R15-dæk
*5: 185/60R15-dæk
*6: 195/50R16-dæk
*7: Bilkategori N1-modeller
*8: Bilkategori M1-modeller

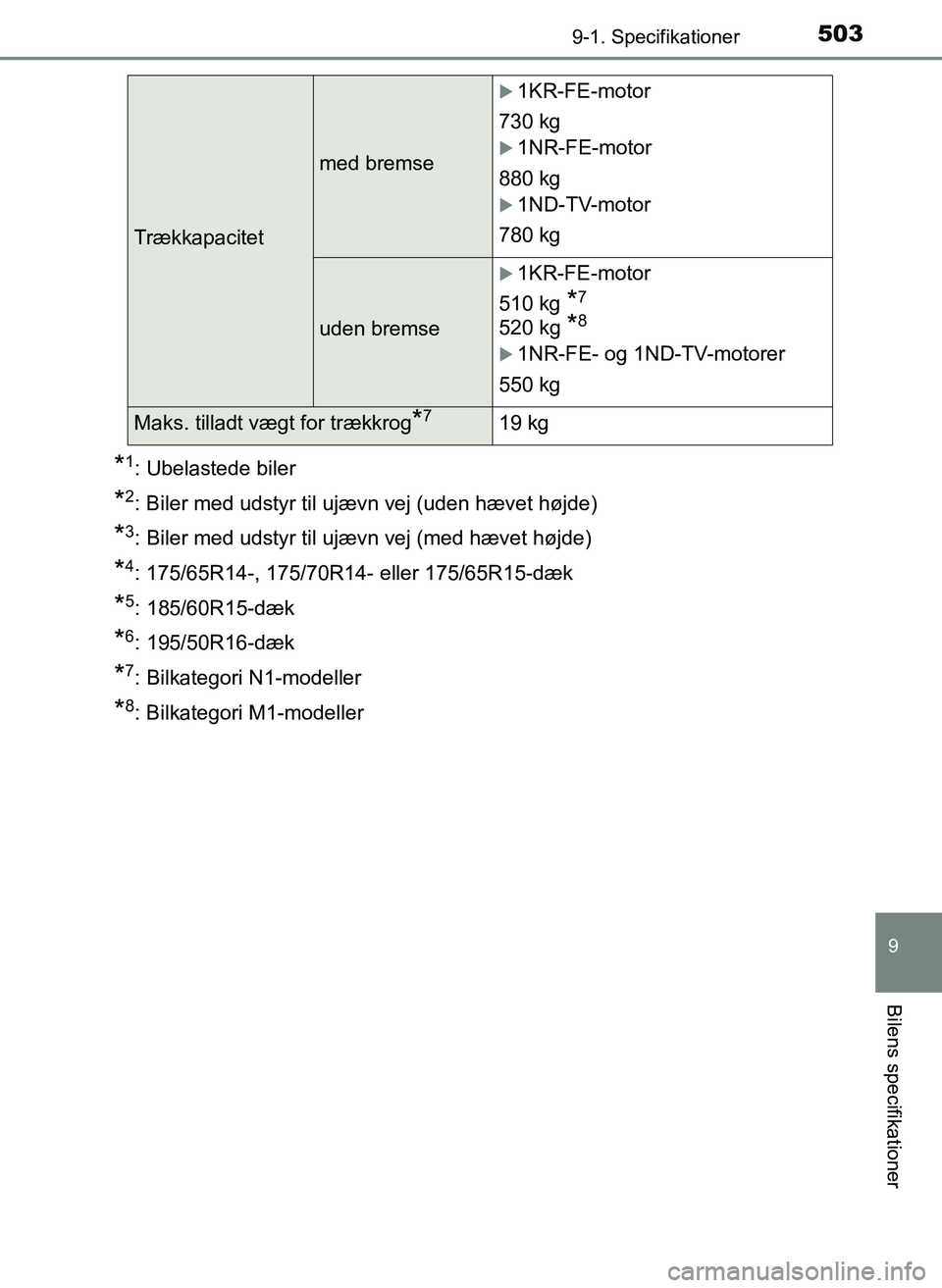

Trækkapacitet
med bremse
1KR-FE-motor
730 kg
1NR-FE-motor
880 kg
1ND-TV-motor
780 kg
uden bremse
1KR-FE-motor
510 kg
*7
520 kg *8
1NR-FE- og 1ND-TV-motorer
550 kg
Maks. tilladt vægt for trækkrog*719 kg
OM52J20DK.book Page 503 Tuesday, October 18, 2016 12:12 PM

5049-1. Specifikationer
OM52J20DKn

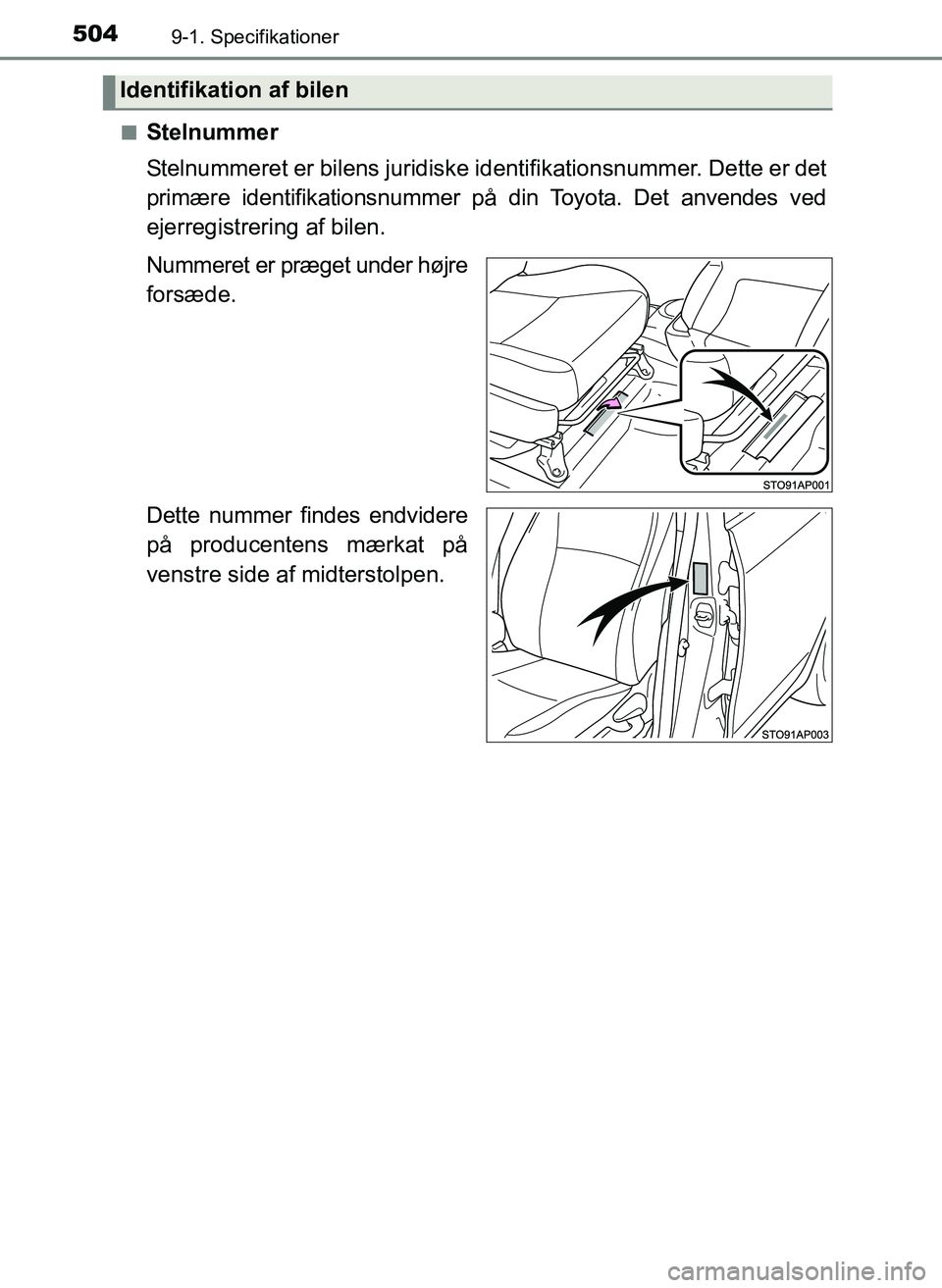

Stelnummer
Stelnummeret er bilens juridiske i
dentifikationsnummer. Dette er det
primære identifikationsnummer på din Toyota. Det anvendes ved
ejerregistrering af bilen.
Nummeret er præget under højre
forsæde.
Dette nummer findes endvidere
på producentens mærkat på
venstre side af midterstolpen.
Identifikation af bilen
OM52J20DK.book Page 504 Tuesday, October 18, 2016 12:12 PM

5059-1. Specifikationer
9
Bilens specifikationer
OM52J20DKn

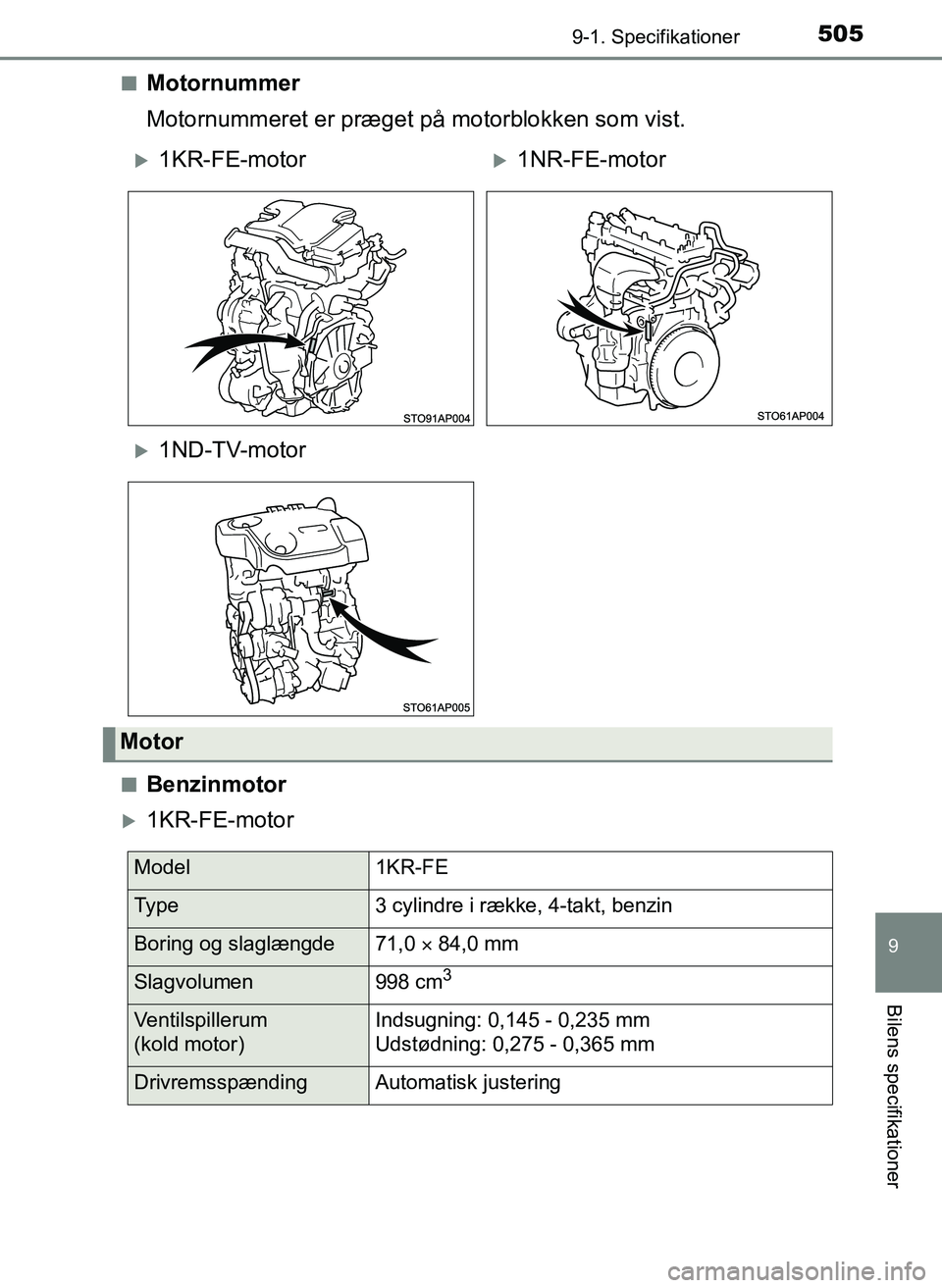

Motornummer
Motornummeret er præget på motorblokken som vist.
nBenzinmotor
1KR-FE-motor
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
Motor
Model1KR-FE
Ty p e3 cylindre i række, 4-takt, benzin
Boring og slaglængde71,0 
84,0 mm
Slagvolumen998 cm3
Ventilspillerum
(kold motor)Indsugning: 0,145 - 0,235 mm
Udstødning: 0,275 - 0,365 mm
DrivremsspændingAutomatisk justering
OM52J20DK.book Page 505 Tuesday, October 18, 2016 12:12 PM

5069-1. Specifikationer
OM52J20DK
1NR-FE-motor
nDieselmotor
1ND-TV-motor
Model1NR-FE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde72,5  80,5 mm
Slagvolumen1.329 cm3
VentilspillerumAutomatisk justering
DrivremsspændingAutomatisk justering
Model1ND-TV
Ty p e4 cylindre i række, 4-takt, diesel
Boring og slaglængde73,0  81,5 mm
Slagvolumen1.364 cm3
Ventilspillerum
(kold motor)Indsugning: 0,11 - 0,17 mm
Udstødning: 0,14 - 0,20 mm
DrivremsspændingAutomatisk justering
BEMÆRK
nDrivremstype (dieselmotor)
Højstyrkedrivremmen bruges som drivrem i generatorsiden. Ved udskiftning
skal der anvendes en original Toyota-drivrem eller en lignende højstyrkedriv-
rem. Hvis der ikke anvendes en højstyrkedrivrem, kan remmens levetid være
kortere end forventet. Højstyrkedrivr emmen er en rem med Aramid-kerne,
hvilket gør den stærkere end de almindeligt anvendte remme med PET-
eller PEN-kerne.
OM52J20DK.book Page 506 Tuesday, October 18, 2016 12:12 PM

5079-1. Specifikationer
9
Bilens specifikationer
OM52J20DKn
Benzinmotor
nDieselmotor

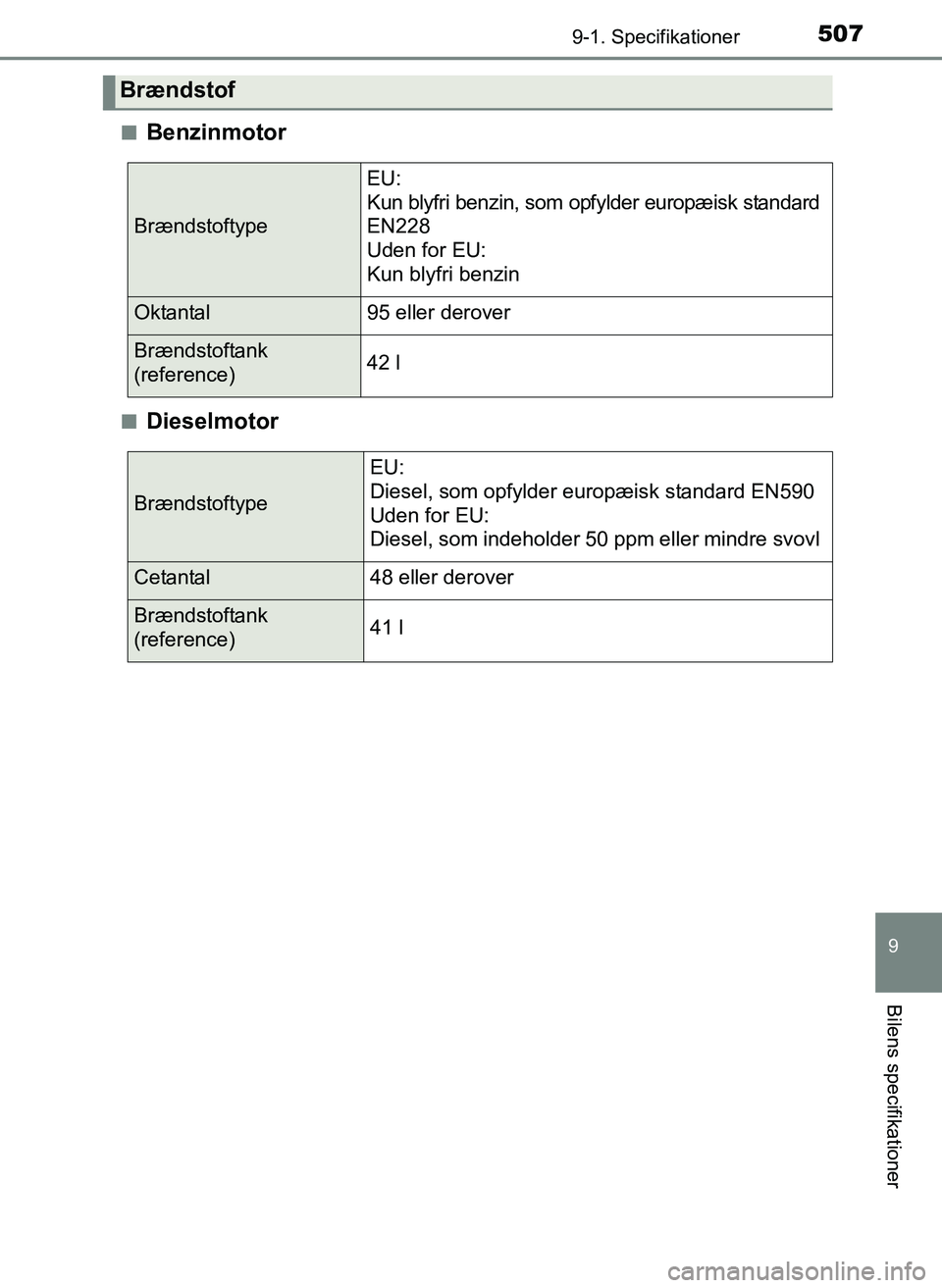

Brændstof
Brændstoftype
EU:
Kun blyfri benzin, som opfylder europæisk standard
EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftank
(reference)42 l
Brændstoftype
EU:
Diesel, som opfylder europæisk standard EN590
Uden for EU:
Diesel, som indeholder 50 ppm eller mindre svovl
Cetantal48 eller derover
Brændstoftank
(reference)41 l
OM52J20DK.book Page 507 Tuesday, October 18, 2016 12:12 PM

5089-1. Specifikationer
OM52J20DKn

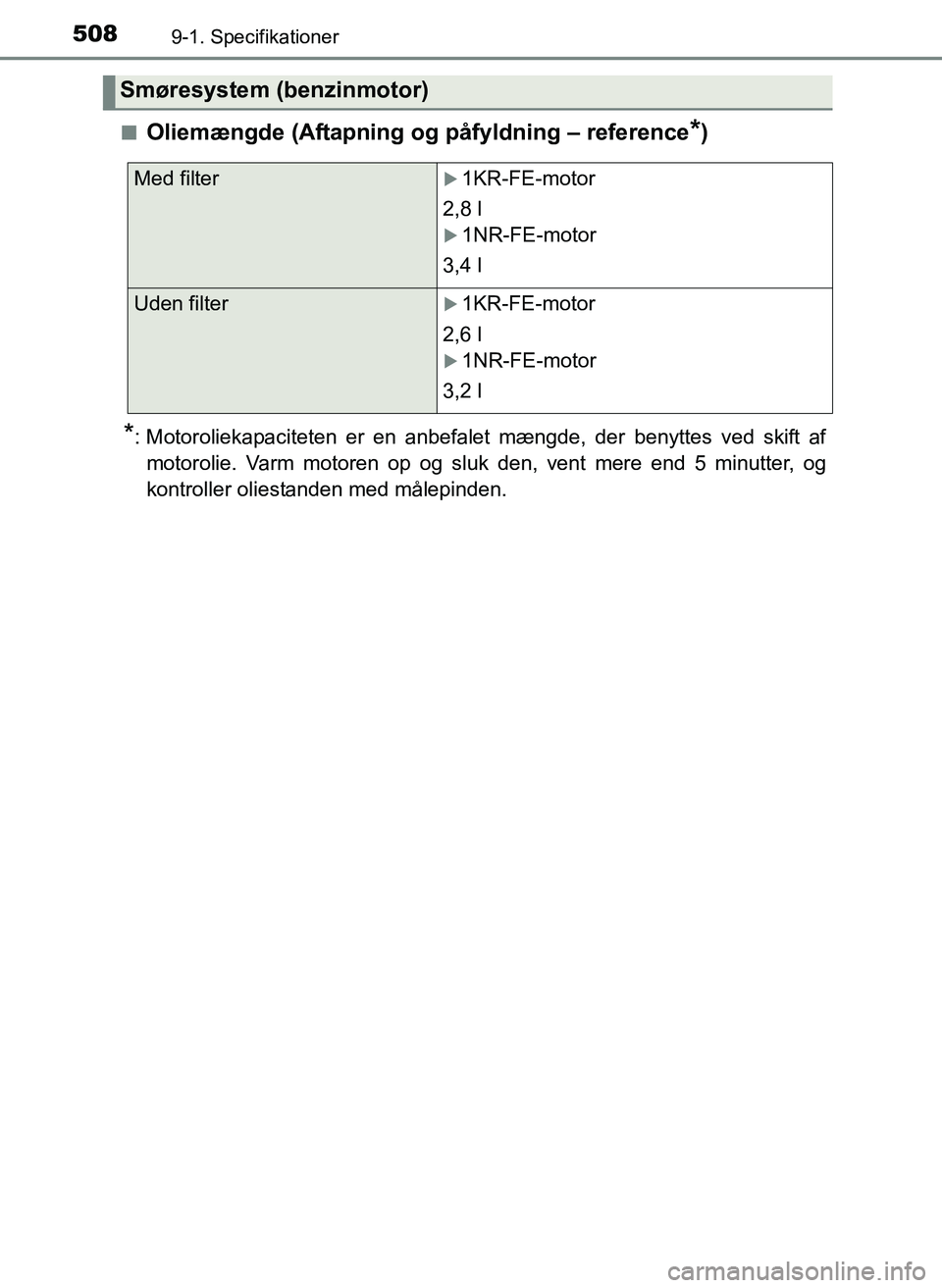

Oliemængde (Aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm motoren op og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
Smøresystem (benzinmotor)
Med filter1KR-FE-motor
2,8 l
1NR-FE-motor
3,4 l
Uden filter1KR-FE-motor
2,6 l
1NR-FE-motor
3,2 l
OM52J20DK.book Page 508 Tuesday, October 18, 2016 12:12 PM

5099-1. Specifikationer
9
Bilens specifikationer
OM52J20DKn

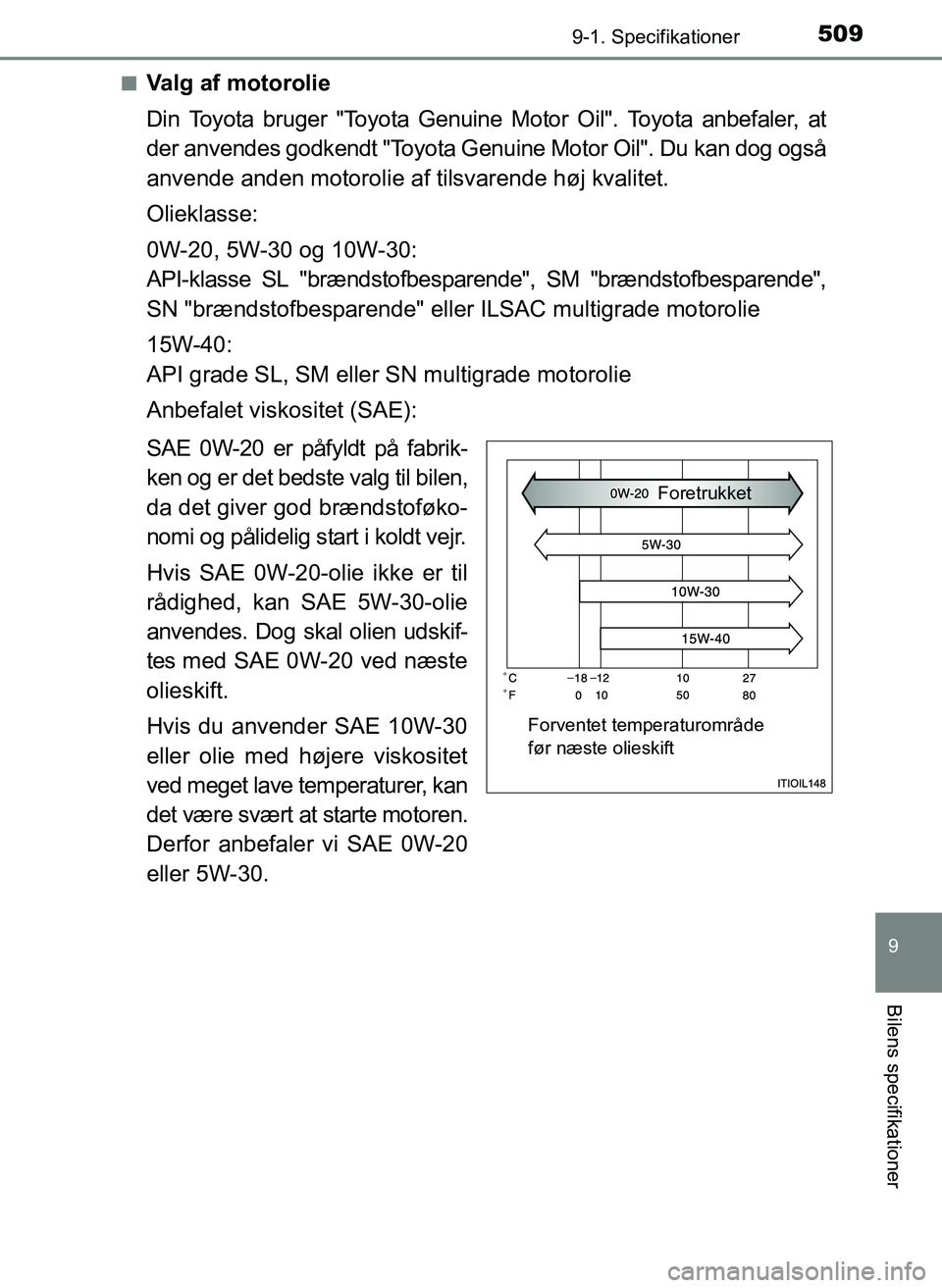

Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog også
anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-30 og 10W-30:
API-klasse SL "brændstofbesparende", SM "brændstofbesparende",
SN "brændstofbesparende" eller ILSAC multigrade motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken og er det bedste valg til bilen,
da det giver god brændstoføko-
nomi og pålidelig start i koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes. Dog skal olien udskif-
tes med SAE 0W-20 ved næste
olieskift.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer, kan
det være svært at starte motoren.
Derfor anbefaler vi SAE 0W-20
eller 5W-30.
Forventet temperaturområde
før næste olieskift
Foretrukket
OM52J20DK.book Page 509 Tuesday, October 18, 2016 12:12 PM

5109-1. Specifikationer
OM52J20DK

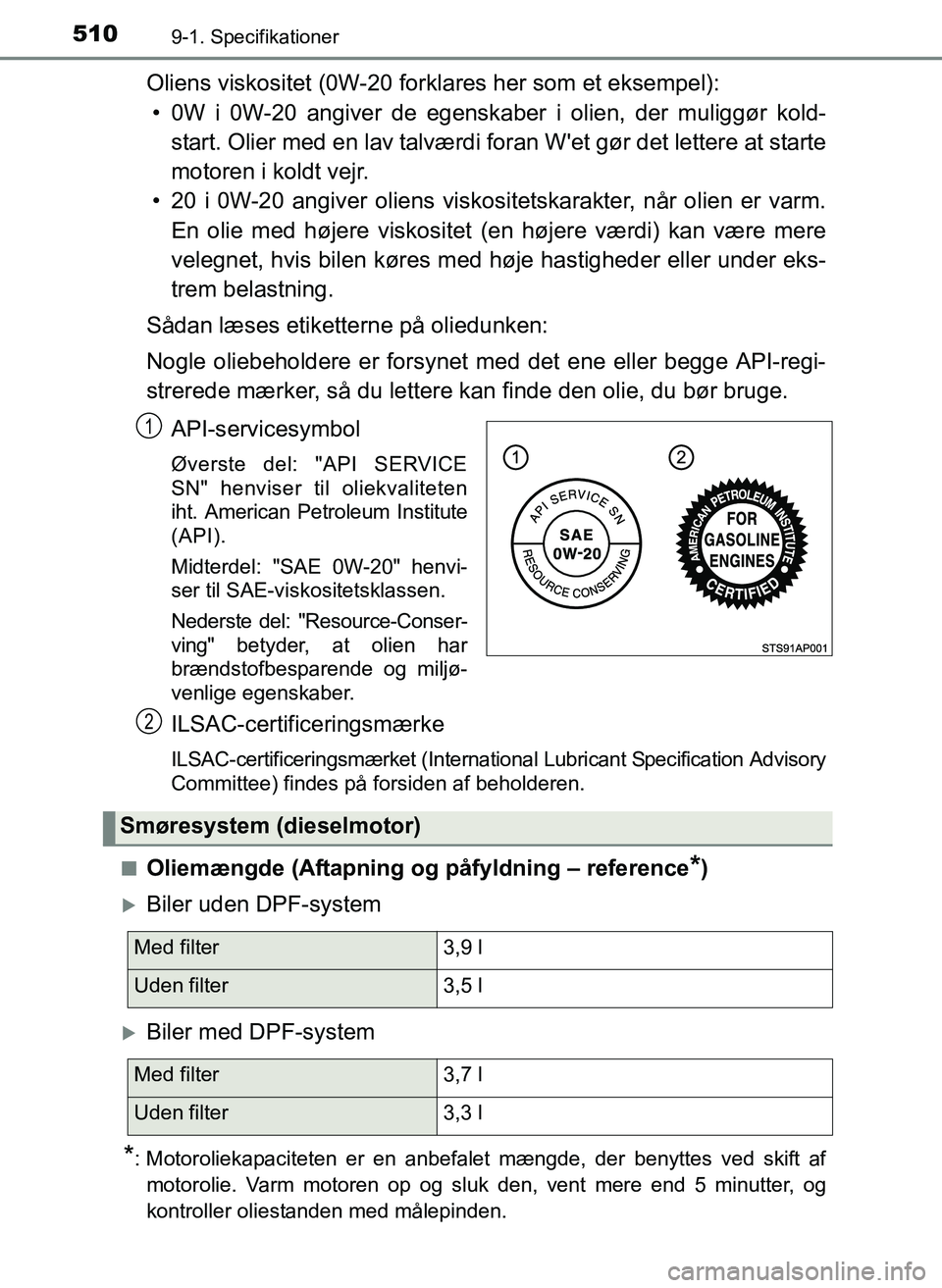

Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE
SN" henviser til oliekvaliteten
iht. American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Conser-
ving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advisory
Committee) findes på forsiden af beholderen.
n
Oliemængde (Aftapning og påfyldning – reference*)
Biler uden DPF-system
Biler med DPF-system
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af motorolie. Varm motoren op og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
1
2
Smøresystem (dieselmotor)
Med filter 3,9 l
Uden filter 3,5 l
Med filter3,7 l
Uden filter 3,3 l
