2114-5. Toyota Safety Sense
4
Körning
OM52J20SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en lit en bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som sk juter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon
• Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om ett framförvarande fordon har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM52J20SE.book Page 211 Friday, October 7, 2016 12:33 PM

2124-5. Toyota Safety Sense
OM52J20SE
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök som kan dölja framförvarande fordon
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva
• Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om ett starkt ljus, t.ex. solen eller strål- kastarna på mötande fordon, lyser rakt
in i frontsensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
OM52J20SE.book Page 212 Friday, October 7, 2016 12:33 PM

2134-5. Toyota Safety Sense
4
Körning
OM52J20SE
• Om hjulen är felriktade
• Om ett torkarblad blockerar frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller med ojämna ytor
• Om ett framförvarande fordon har svag reflektion av lasern
lI några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbet a fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt
lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
• Om din bil sladdar
• Om bilens front är höjd eller sänkt
• När sensorn har blivit felriktad på grund
av en kraftig stöt etc.
OM52J20SE.book Page 213 Friday, October 7, 2016 12:33 PM

2144-5. Toyota Safety Sense
OM52J20SEn
Om PCS-varningslampan blinkar eller tänds
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
lI följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t.ex. om bilen har varit parkerad i solen
• Om vindrutan är immig eller täckt med kondens eller is ( Sid. 288, 297)
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är öppen
l Om PCS-varningslampan fortsätter att blinka eller tänds kan en funktions-
störning ha uppstått i systemet. Låt omedelbart en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( Sid. 241) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
OM52J20SE.book Page 214 Friday, October 7, 2016 12:33 PM

215
4
4-5. Toyota Safety Sense
Körning
OM52J20SE
LDA (Körfilsvar ning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamerasensor som larmar föraren
om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksammas
föraren på detta med en summerton och indikeringar på mätaren.
Frontsensor
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet är på eller avstängt
även om startknappen har vridits till
läge ”ON” (modeller utan elektroniskt
lås- och startsystem) eller är i tänd-
ningsläge (modeller med elektroniskt
lås- och startsystem).
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
OM52J20SE.book Page 215 Friday, October 7, 2016 12:33 PM

2164-5. Toyota Safety Sense
OM52J20SE

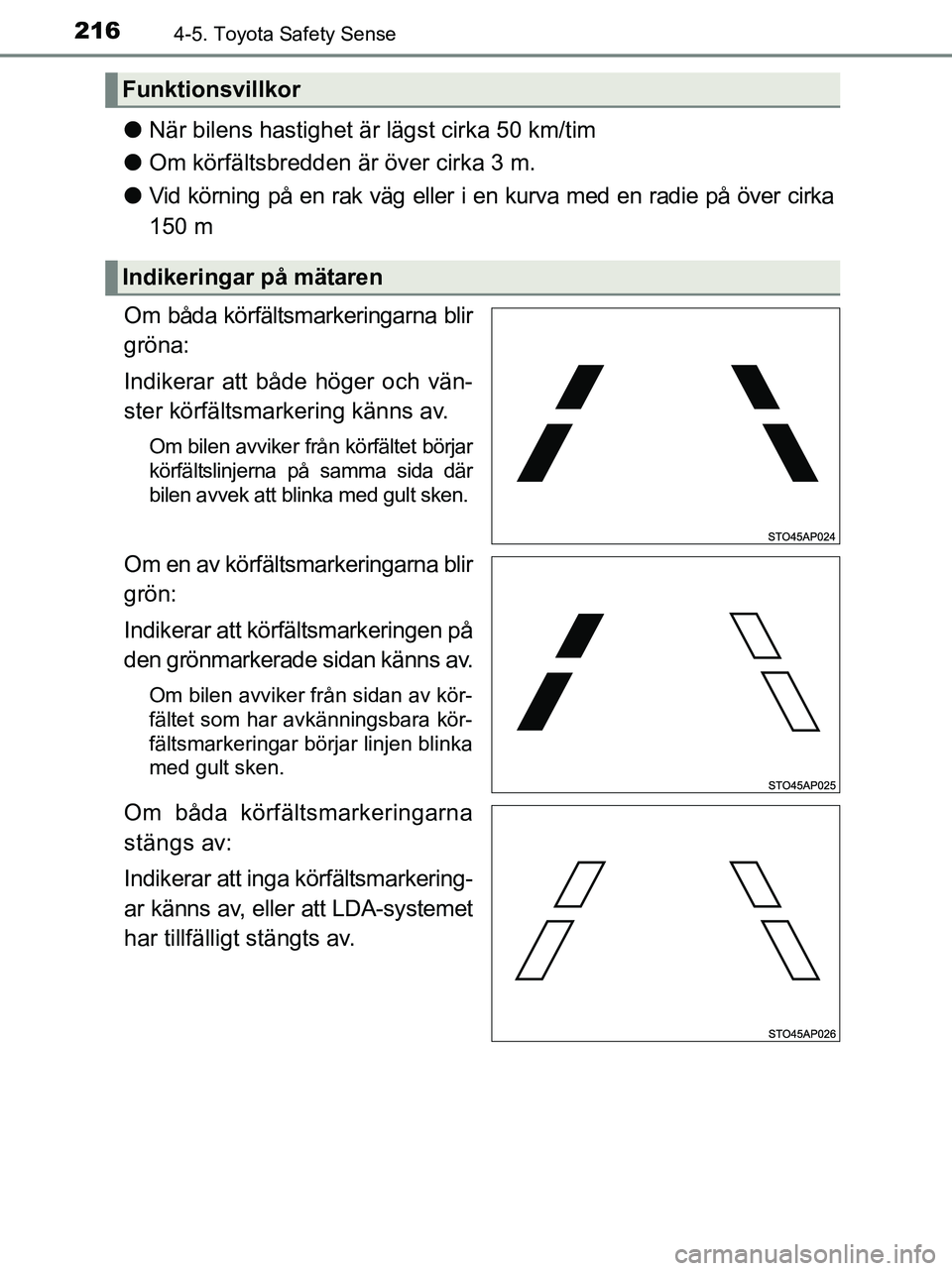

lNär bilens hastighet är lägst cirka 50 km/tim
l Om körfältsbredden är över cirka 3 m.
l Vid körning på en rak väg eller i en kurva med en radie på över cirka
150 m
Om båda körfältsmarkeringarna blir
gröna:
Indikerar att både höger och vän-
ster körfältsmarkering känns av.
Om bilen avviker från körfältet börjar
körfältslinjerna på samma sida där
bilen avvek att blinka med gult sken.
Om en av körfältsmarkeringarna blir
grön:
Indikerar att körfältsmarkeringen på
den grönmarkerade sidan känns av.
Om bilen avviker från sidan av kör-
fältet som har avkänningsbara kör-
fältsmarkeringar börjar linjen blinka
med gult sken.
Om båda körfältsmarkeringarna
stängs av:
Indikerar att inga körfältsmarkering-
ar känns av, eller att LDA-systemet
har tillfälligt stängts av.
Funktionsvillkor
Indikeringar på mätaren
OM52J20SE.book Page 216 Friday, October 7, 2016 12:33 PM

2174-5. Toyota Safety Sense
4
Körning
OM52J20SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå eller ljudet från luftkonditioneringsfläkten
medan någon av dessa är igång kan det vara svårt att urskilja varningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte omedelbart tillgängligt. Om temperaturen i
kupén sjunker och temperaturen kring frontsensorn ( Sid. 215) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
n Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmarkering-
arna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det indikerar
emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är ex tremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felaktigt
lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (Dessa kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
l Om körfältsmarkeringarna är trasiga, om markeringarna är upphöjda eller av
sten
OM52J20SE.book Page 217 Friday, October 7, 2016 12:33 PM

2184-5. Toyota Safety Sense
OM52J20SEl

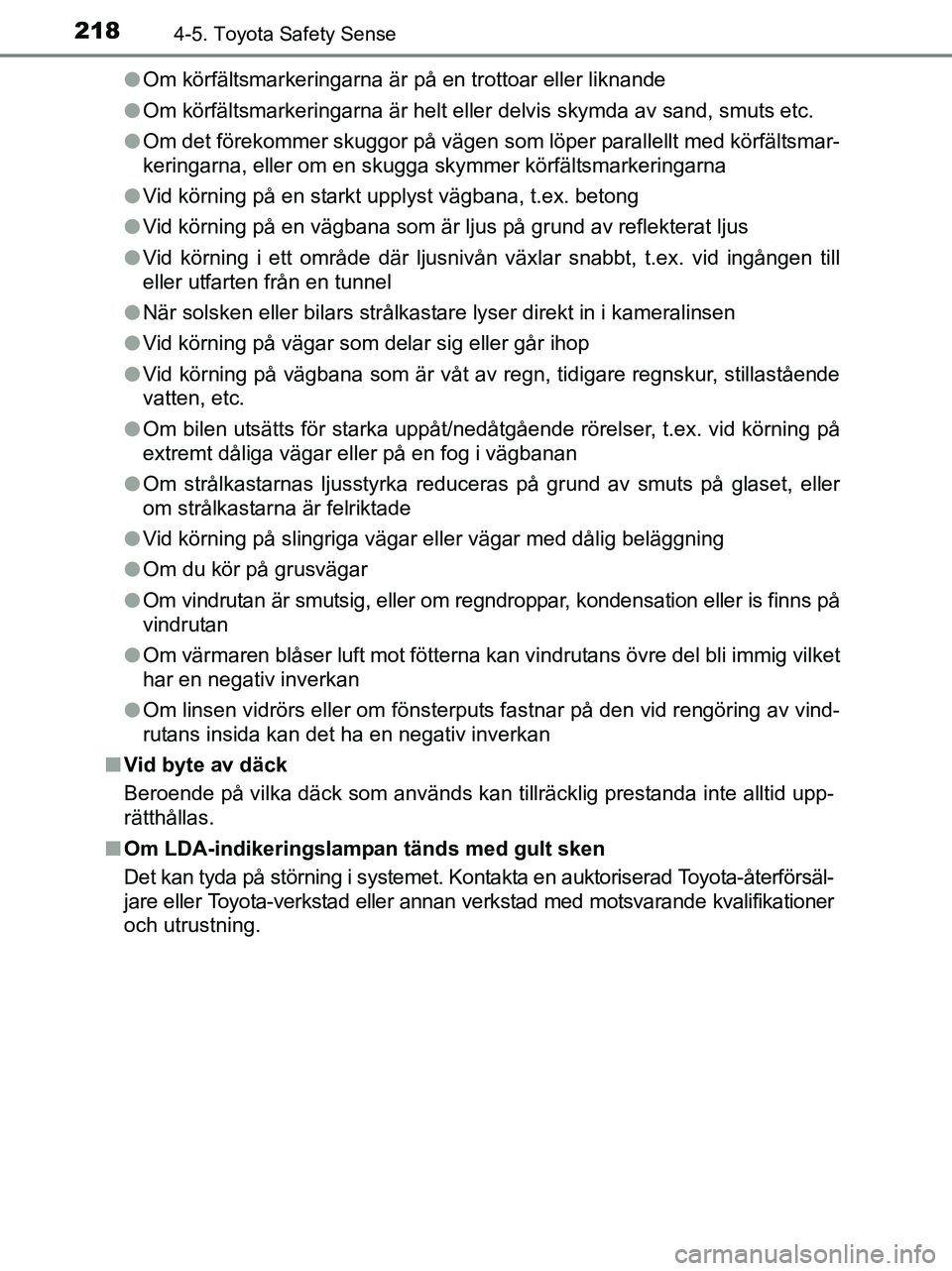

Om körfältsmarkeringarna är på en trottoar eller liknande
l Om körfältsmarkeringarna är helt eller delvis skymda av sand, smuts etc.
l Om det förekommer skuggor på vägen som löper parallellt med körfältsmar-
keringarna, eller om en skugga skymmer körfältsmarkeringarna
l Vid körning på en starkt upplyst vägbana, t.ex. betong
l Vid körning på en vägbana som är ljus på grund av reflekterat ljus
l Vid körning i ett område där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
l När solsken eller bilars strålkastare lyser direkt in i kameralinsen
l Vid körning på vägar som delar sig eller går ihop
l Vid körning på vägbana som är våt av regn, tidigare regnsku\
r, stillastående
vatten, etc.
l Om bilen utsätts för starka uppåt/nedåtgående rörelser, t.ex. vid körning på
extremt dåliga vägar eller på en fog i vägbanan
l Om strålkastarnas ljusstyrka reduceras på grund av smuts på glaset, eller
om strålkastarna är felriktade
l Vid körning på slingriga vägar eller vägar med dålig beläggning
l Om du kör på grusvägar
l Om vindrutan är smutsig, eller om regndroppar, kondensation eller is finns på
vindrutan
l Om värmaren blåser luft mot fötterna kan vindrutans övre del bli immig vilket
har en negativ inverkan
l Om linsen vidrörs eller om fönsterputs fastnar på den vid rengöring av vind-
rutans insida kan det ha en negativ inverkan
n Vid byte av däck
Beroende på vilka däck som används kan tillräcklig prestanda inte alltid upp-
rätthållas.
n Om LDA-indikeringslampan tänds med gult sken
Det kan tyda på störning i systemet. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning.
OM52J20SE.book Page 218 Friday, October 7, 2016 12:33 PM

2194-5. Toyota Safety Sense
4
Körning
OM52J20SE

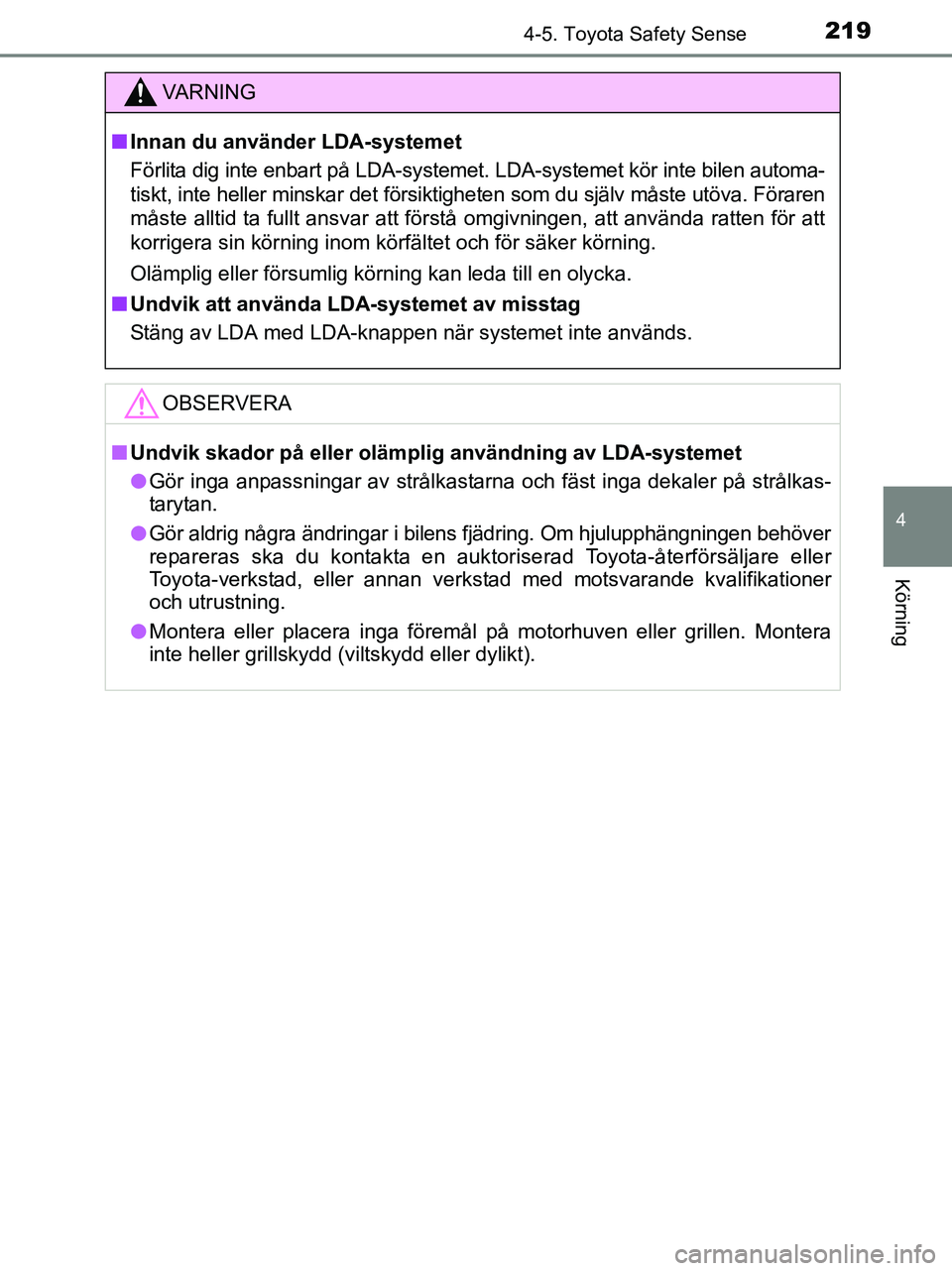

VA R N I N G
nInnan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LDA-systemet kör inte bilen automa-
tiskt, inte heller minskar det försiktigheten som du själv måste utöva. Föraren
måste alltid ta fullt ansvar att förstå omgivningen, att använda ratten för att
korrigera sin körning inom körfältet och för säker körning.
Olämplig eller försumlig körning kan leda till en olycka.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA med LDA-knappen när systemet inte används.
OBSERVERA
nUndvik skador på eller oläm plig användning av LDA-systemet
l Gör inga anpassningar av strålkastarna och fäst inga dekaler på strålkas-
tarytan.
l Gör aldrig några ändringar i bilens fjädring. Om hjulupphängningen behöver
repareras ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
l Montera eller placera inga föremål på motorhuven eller grillen. Montera
inte heller grillskydd (viltskydd eller dylikt).
OM52J20SE.book Page 219 Friday, October 7, 2016 12:33 PM

2204-5. Toyota Safety Sense
OM52J20SE
Automatiskt helljus
Tryck spaken framåt när strålkas-
taromkopplaren är i läge
eller .
Tryck på knappen för automa-
tiskt helljus.
Indikeringslampan för det automa-
tiska helljuset tänds med grönt sken
när strålkastarna tänds automatiskt
och indikerar att systemet är aktivt.
: I förekommande fall
Det automatiska helljuset innehåller en frontsensor inne i bilen
som bedömer gatubelysningens ljusstyrka, ljusen från mötande
och framförvarande fordon etc., oc h tänder eller släcker helljuset
automatiskt efter behov.
Aktivera det automatiska helljuset
1
2
