TOYOTA YARIS 2017 Bruksanvisningar (in Swedish)

4618-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE

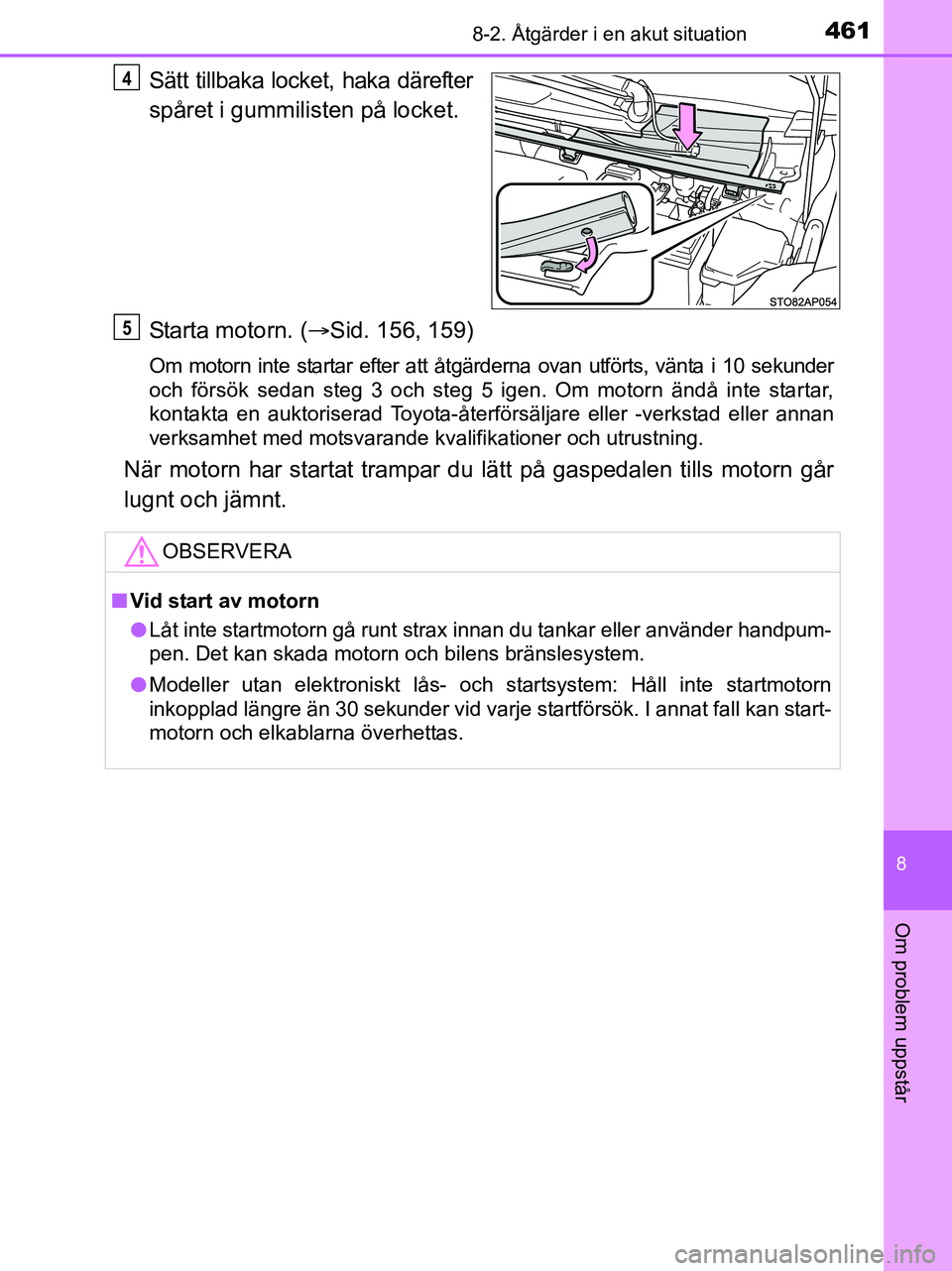

Sätt tillbaka locket, haka därefter
spåret i gummilisten på locket.
Starta motorn. (Sid. 156, 159)
Om motorn inte startar efter att åtgärderna ovan utförts, vänta i 10 sekunder
och försök sedan steg 3 och steg 5 igen. Om motorn ändå inte startar,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verksamhet med motsvarande kvalifikationer och utrustning.
När motorn har startat trampar du lä tt på gaspedalen tills motorn går
lugnt och jämnt.
4
OBSERVERA
n Vid start av motorn
l Låt inte startmotorn gå runt strax innan du tankar eller använder handpum-
pen. Det kan skada motorn och bilens bränslesystem.
l Modeller utan elektroniskt lås- och startsystem: Håll inte startmotorn
inkopplad längre än 30 sekunder vid varje startförsök. I annat fall kan start-
motorn och elkablarna överhettas.
5
OM52J20SE.book Page 461 Friday, October 7, 2016 12:33 PM

4628-2. Åtgärder i en akut situation
OM52J20SE

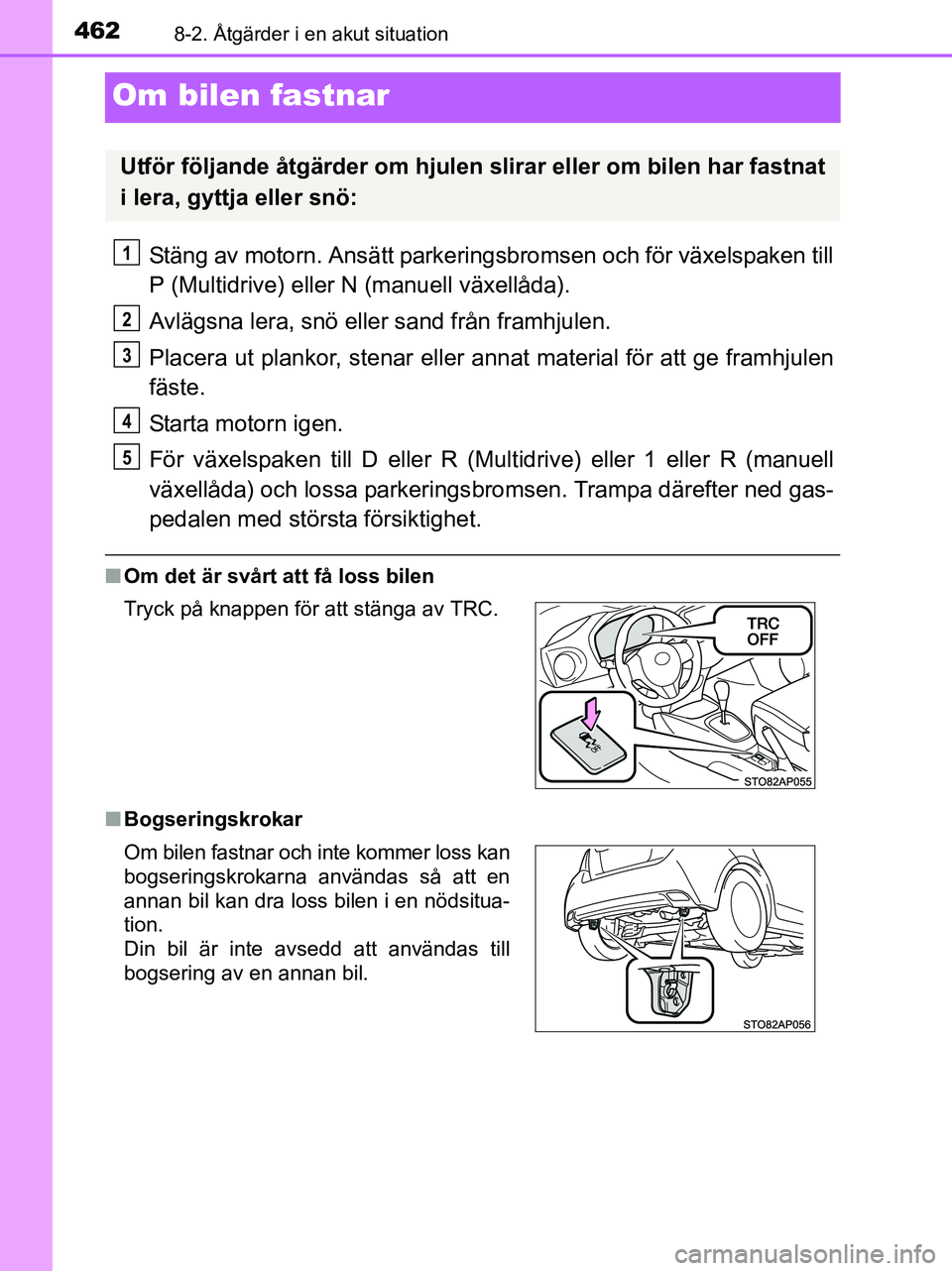

Om bilen fastnar
Stäng av motorn. Ansätt parkeringsbromsen och för växelspaken till
P (Multidrive) eller N (manuell växellåda).
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta motorn igen.
För växelspaken till D eller R (Mul tidrive) eller 1 eller R (manuell
växellåda) och lossa parkerings bromsen. Trampa därefter ned gas-
pedalen med största försiktighet.
n Om det är svårt att få loss bilen
n Bogseringskrokar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på knappen för att stänga av TRC.
Om bilen fastnar och inte kommer loss kan
bogseringskrokarna användas så att en
annan bil kan dra loss bilen i en nödsitua-
tion.
Din bil är inte avsedd att användas till
bogsering av en annan bil.
1
2
3
4
5
OM52J20SE.book Page 462 Friday, October 7, 2016 12:33 PM

4638-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE

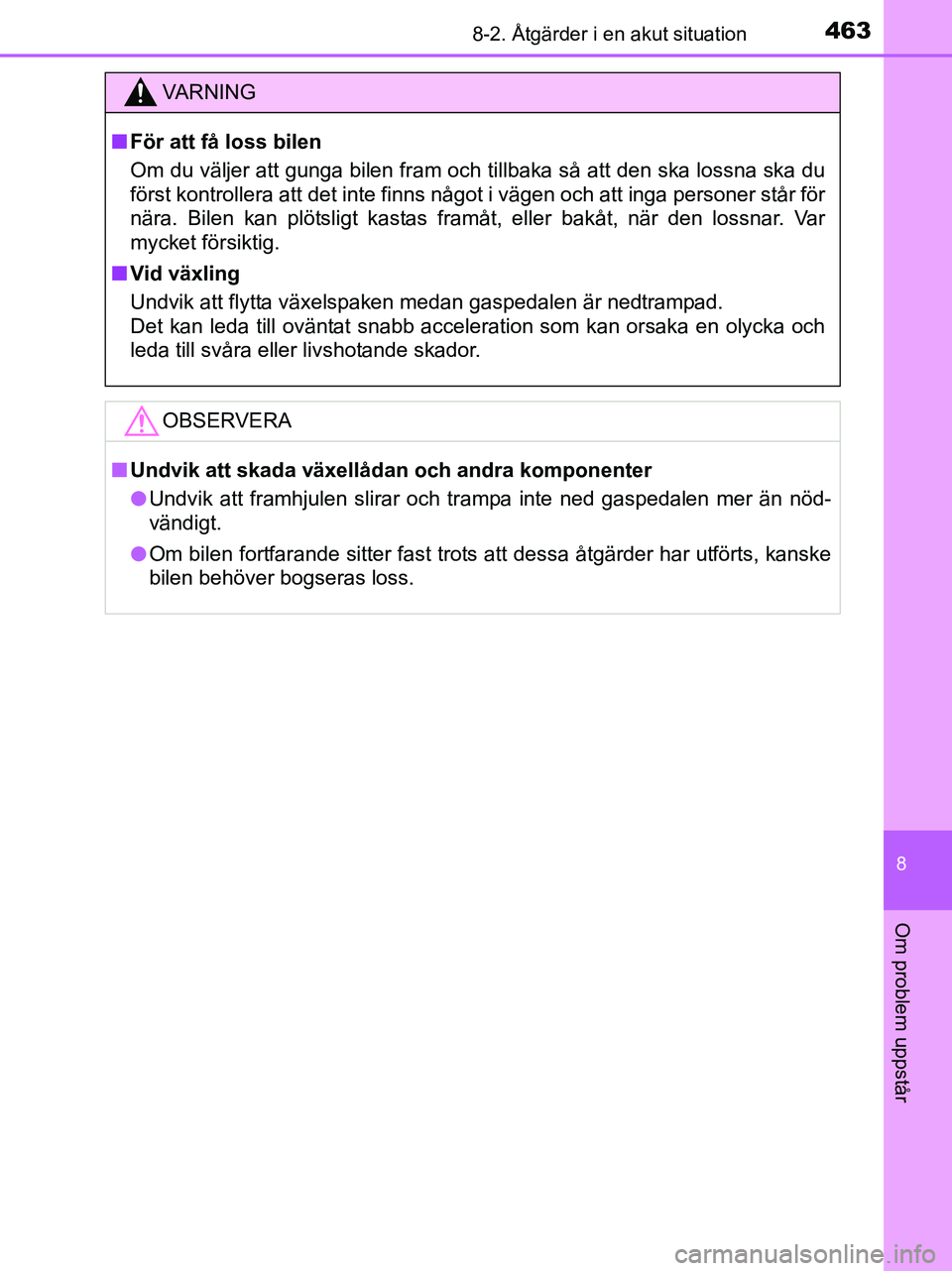

VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM52J20SE.book Page 463 Friday, October 7, 2016 12:33 PM

4648-2. Åtgärder i en akut situation
OM52J20SE
OM52J20SE.book Page 464 Friday, October 7, 2016 12:33 PM

465

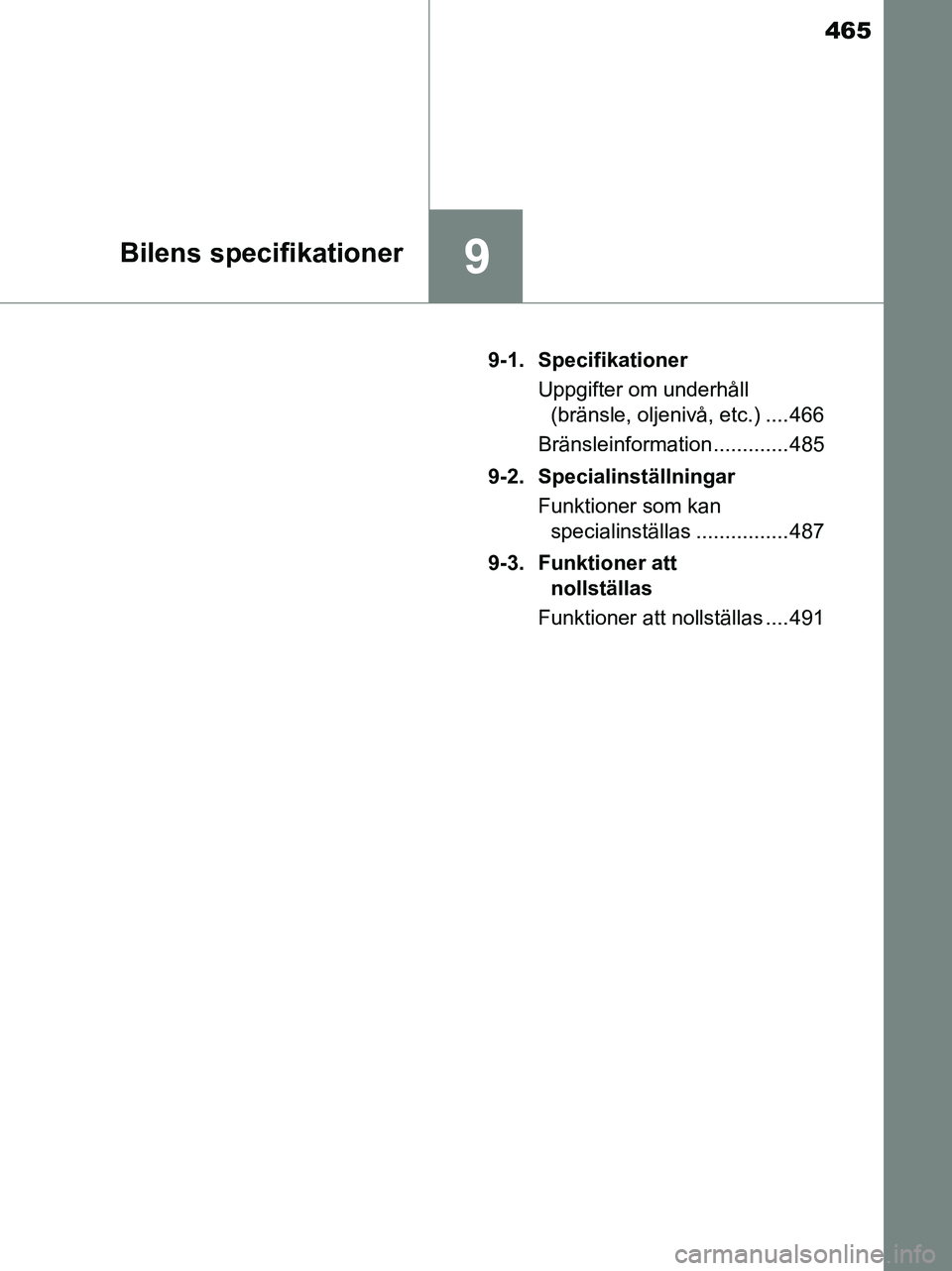

9Bilens specifikationer
OM52J20SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 466
Bränsleinformation ............. 485
9-2. Specialinställningar Funktioner som kan specialinställas ................ 487
9-3. Funktioner att nollställas
Funktioner att nollställas .... 491
OM52J20SE.book Page 465 Friday, October 7, 2016 12:33 PM

4669-1. Specifikationer
OM52J20SE

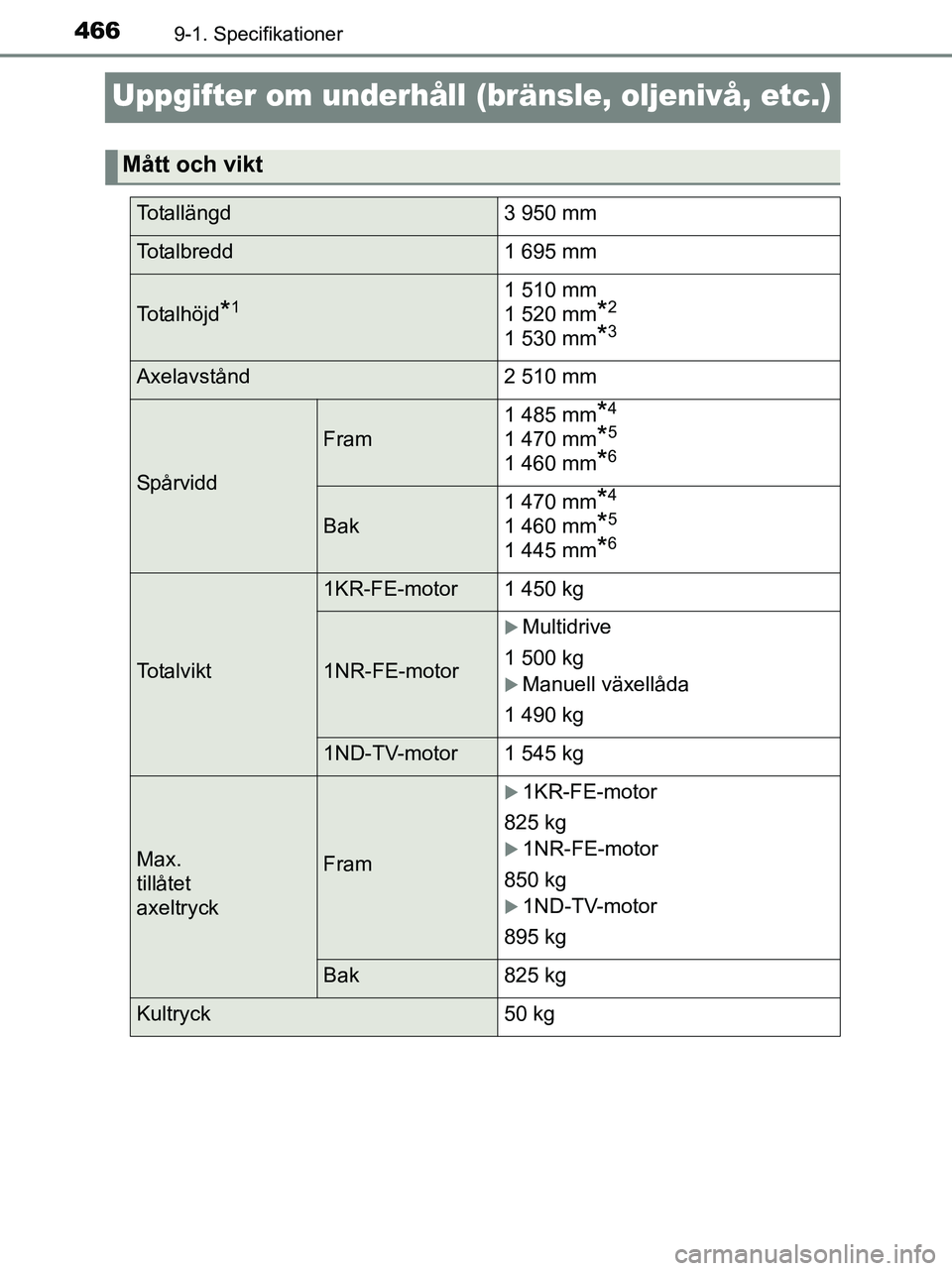

Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Totallängd3 950 mm
Totalbredd 1 695 mm
To t a l h ö j d*11 510 mm
1 520 mm
*2
1 530 mm*3
Axelavstånd 2 510 mm
Spårvidd
Fram1 485 mm
*4
1 470 mm*5
1 460 mm*6
Bak1 470 mm
*4
1 460 mm*5
1 445 mm*6
To t a l v i k t
1KR-FE-motor 1 450 kg
1NR-FE-motor
Multidrive
1 500 kg
Manuell växellåda
1 490 kg
1ND-TV-motor 1 545 kg
Max.
tillåtet
axeltryckFram
1KR-FE-motor
825 kg
1NR-FE-motor
850 kg
1ND-TV-motor
895 kg
Bak 825 kg
Kultryck 50 kg
OM52J20SE.book Page 466 Friday, October 7, 2016 12:33 PM

4679-1. Specifikationer
9
Bilens specifikationer
OM52J20SE

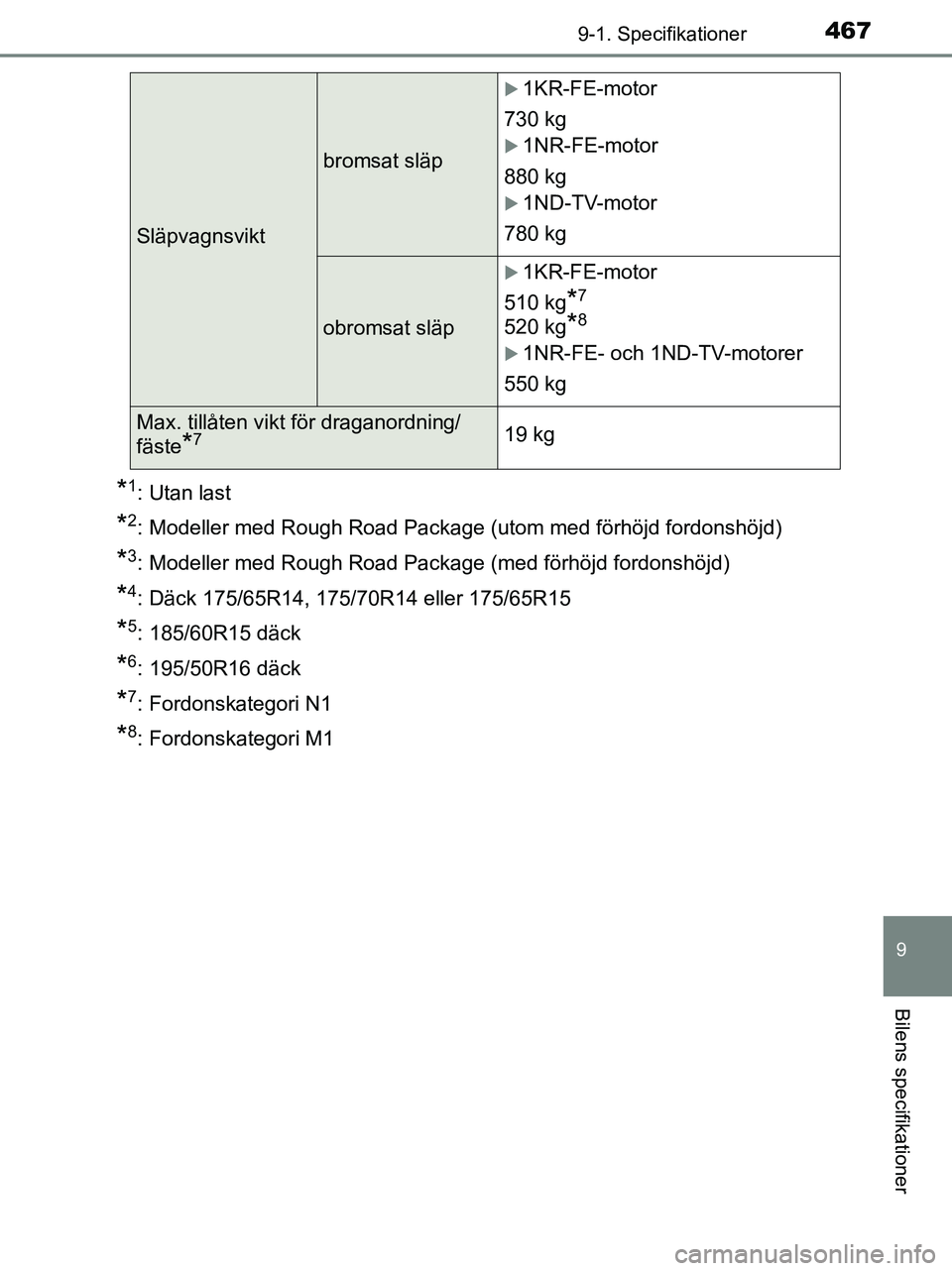

*1: Utan last
*2: Modeller med Rough Road Package (utom med förhöjd fordonshöjd)
*3: Modeller med Rough Road Package (med förhöjd fordonshöjd)
*4: Däck 175/65R14, 175/70R14 eller 175/65R15
*5: 185/60R15 däck
*6: 195/50R16 däck
*7: Fordonskategori N1
*8: Fordonskategori M1
Släpvagnsvikt
bromsat släp
1KR-FE-motor
730 kg
1NR-FE-motor
880 kg
1ND-TV-motor
780 kg
obromsat släp
1KR-FE-motor
510 kg
*7
520 kg*8
1NR-FE- och 1ND-TV-motorer
550 kg
Max. tillåten vikt för draganordning/
fäste
*719 kg
OM52J20SE.book Page 467 Friday, October 7, 2016 12:33 PM

4689-1. Specifikationer
OM52J20SEn

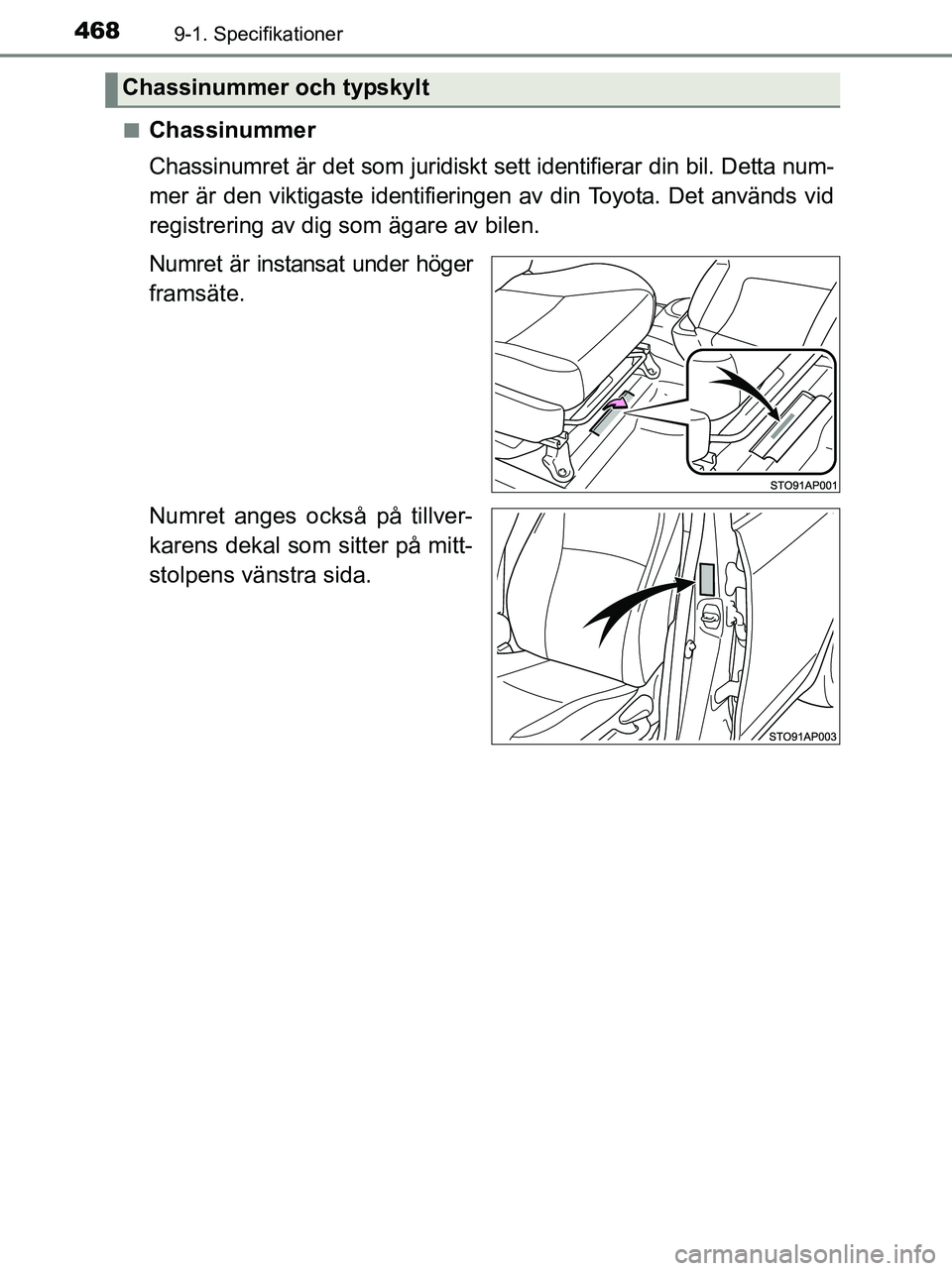

Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta num-
mer är den viktigaste identifieringen av din Toyota. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat under höger
framsäte.
Numret anges också på tillver-
karens dekal som sitter på mitt-
stolpens vänstra sida.
Chassinummer och typskylt
OM52J20SE.book Page 468 Friday, October 7, 2016 12:33 PM

4699-1. Specifikationer
9
Bilens specifikationer
OM52J20SEn

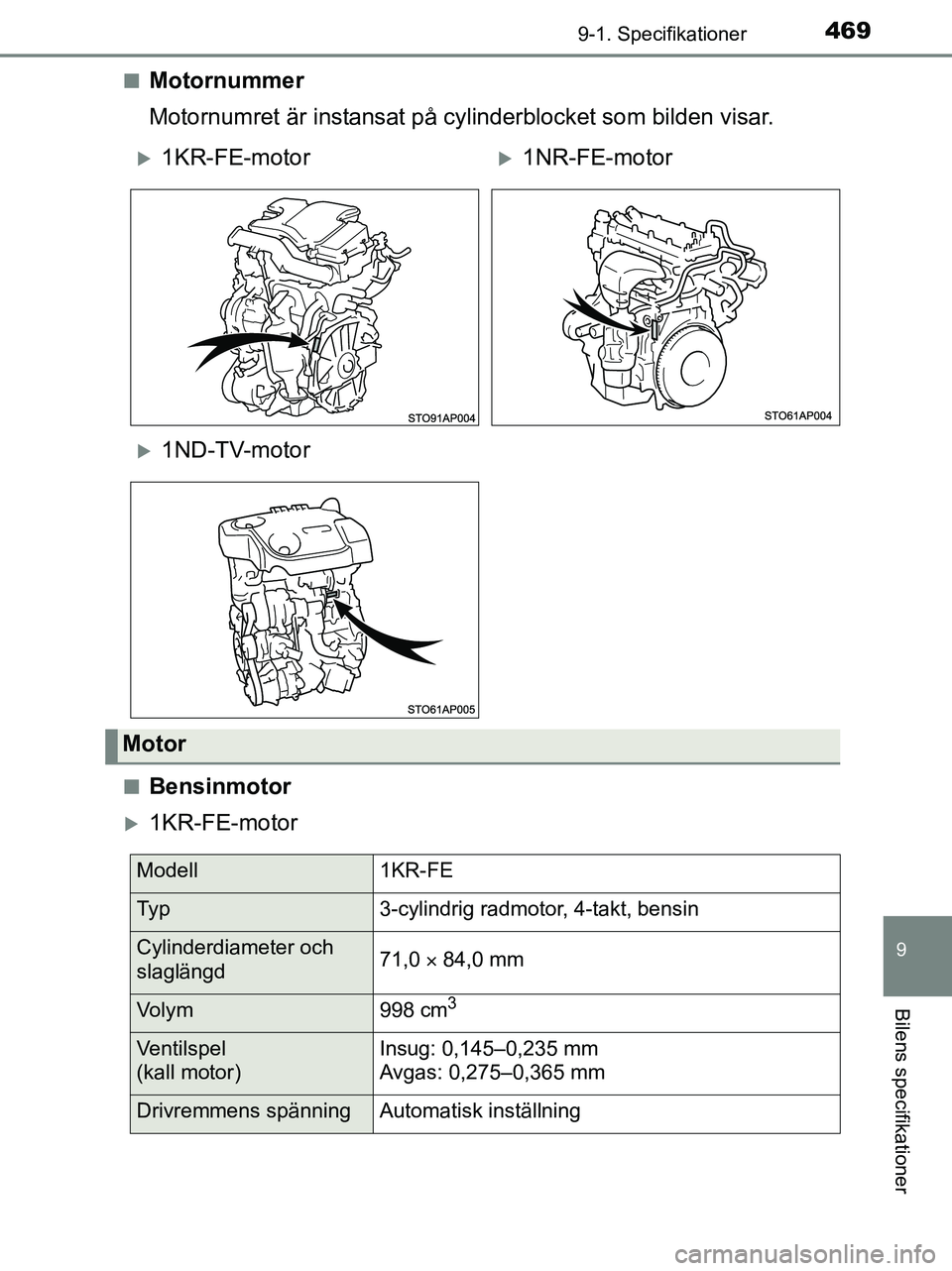

Motornummer
Motornumret är instansat på cylinderblocket som bilden visar.
nBensinmotor
1KR-FE-motor
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
Motor
Modell1KR-FE
Ty p3-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd71,0 
84,0 mm
Vo l y m998 cm3
Ventilspel
(kall motor)Insug: 0,145–0,235 mm
Avgas: 0,275–0,365 mm
Drivremmens spänningAutomatisk inställning
OM52J20SE.book Page 469 Friday, October 7, 2016 12:33 PM

4709-1. Specifikationer
OM52J20SE

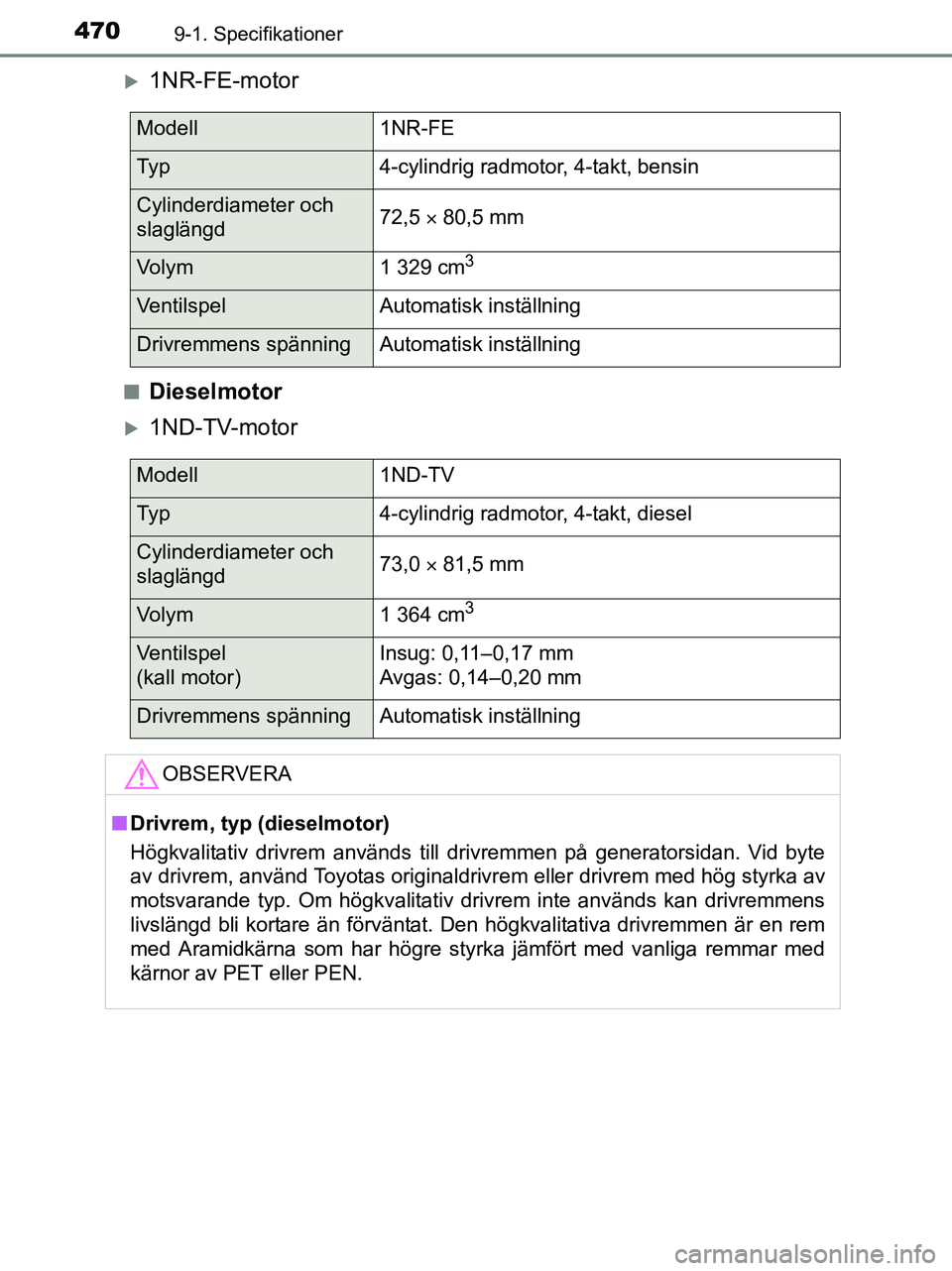

1NR-FE-motor
nDieselmotor
1ND-TV-motor
Modell1NR-FE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd72,5  80,5 mm
Vo l y m1 329 cm3
VentilspelAutomatisk inställning
Drivremmens spänningAutomatisk inställning
Modell1ND-TV
Ty p4-cylindrig radmotor, 4-takt, diesel
Cylinderdiameter och
slaglängd73,0  81,5 mm
Vo l y m1 364 cm3
Ventilspel
(kall motor)Insug: 0,11–0,17 mm
Avgas: 0,14–0,20 mm
Drivremmens spänningAutomatisk inställning
OBSERVERA
nDrivrem, typ (dieselmotor)
Högkvalitativ drivrem används till drivremmen på generatorsidan. Vid byte
av drivrem, använd Toyotas originaldrivrem eller drivrem med hög styrka av
motsvarande typ. Om högkvalitativ drivrem inte används kan drivremmens
livslängd bli kortare än förväntat. Den högkvalitativa drivremmen är en rem
med Aramidkärna som har högre styrka jämfört med vanliga remmar med
kärnor av PET eller PEN.
OM52J20SE.book Page 470 Friday, October 7, 2016 12:33 PM
