Page 471 of 513

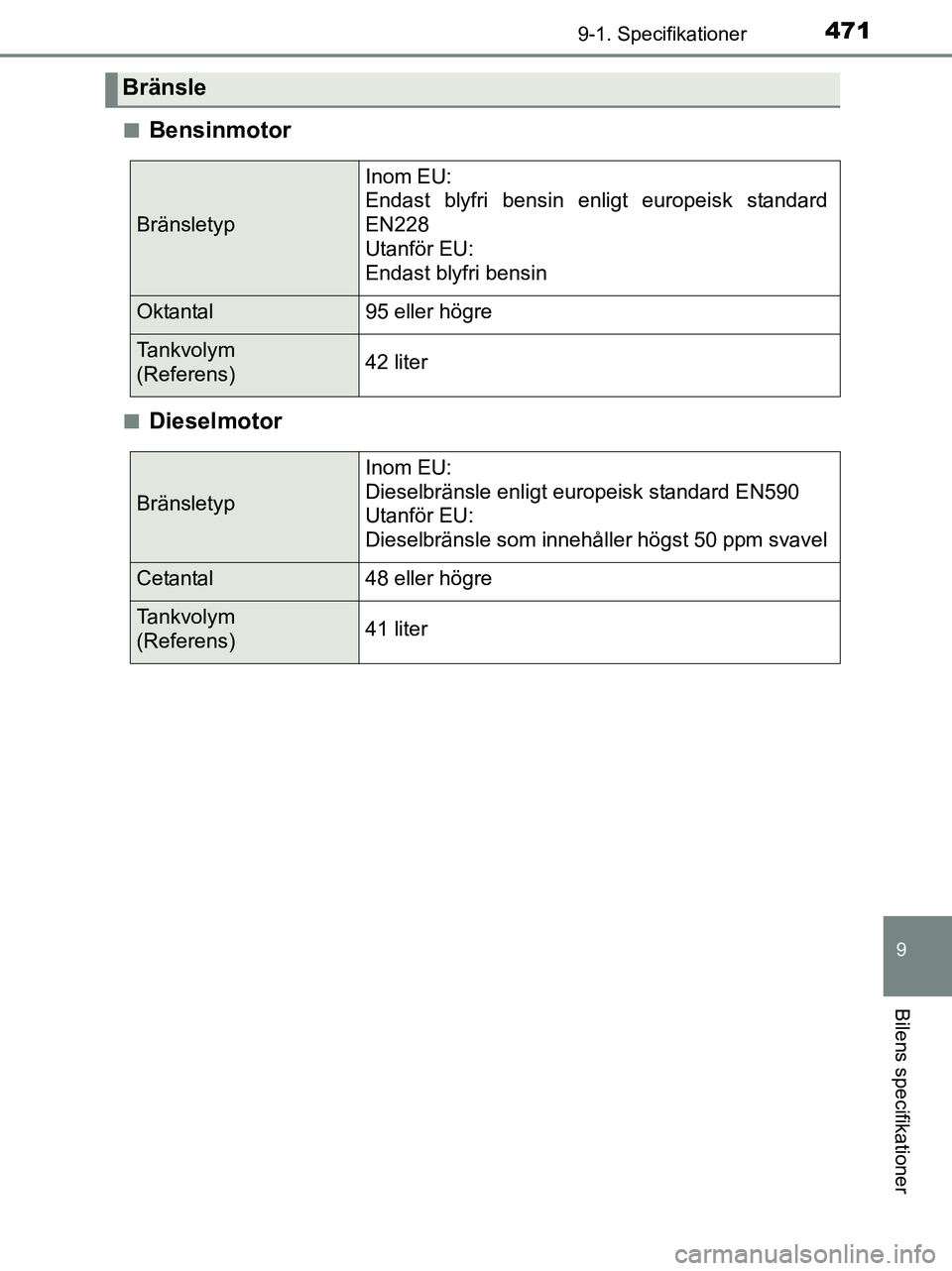

4719-1. Specifikationer
9
Bilens specifikationer
OM52J20SEn
Bensinmotor
nDieselmotor
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)42 liter
Bränsletyp
Inom EU:
Dieselbränsle enligt europeisk standard EN590
Utanför EU:
Dieselbränsle som innehåller högst 50 ppm svavel
Cetantal48 eller högre
Tankvolym
(Referens)41 liter
OM52J20SE.book Page 471 Friday, October 7, 2016 12:33 PM
Page 472 of 513

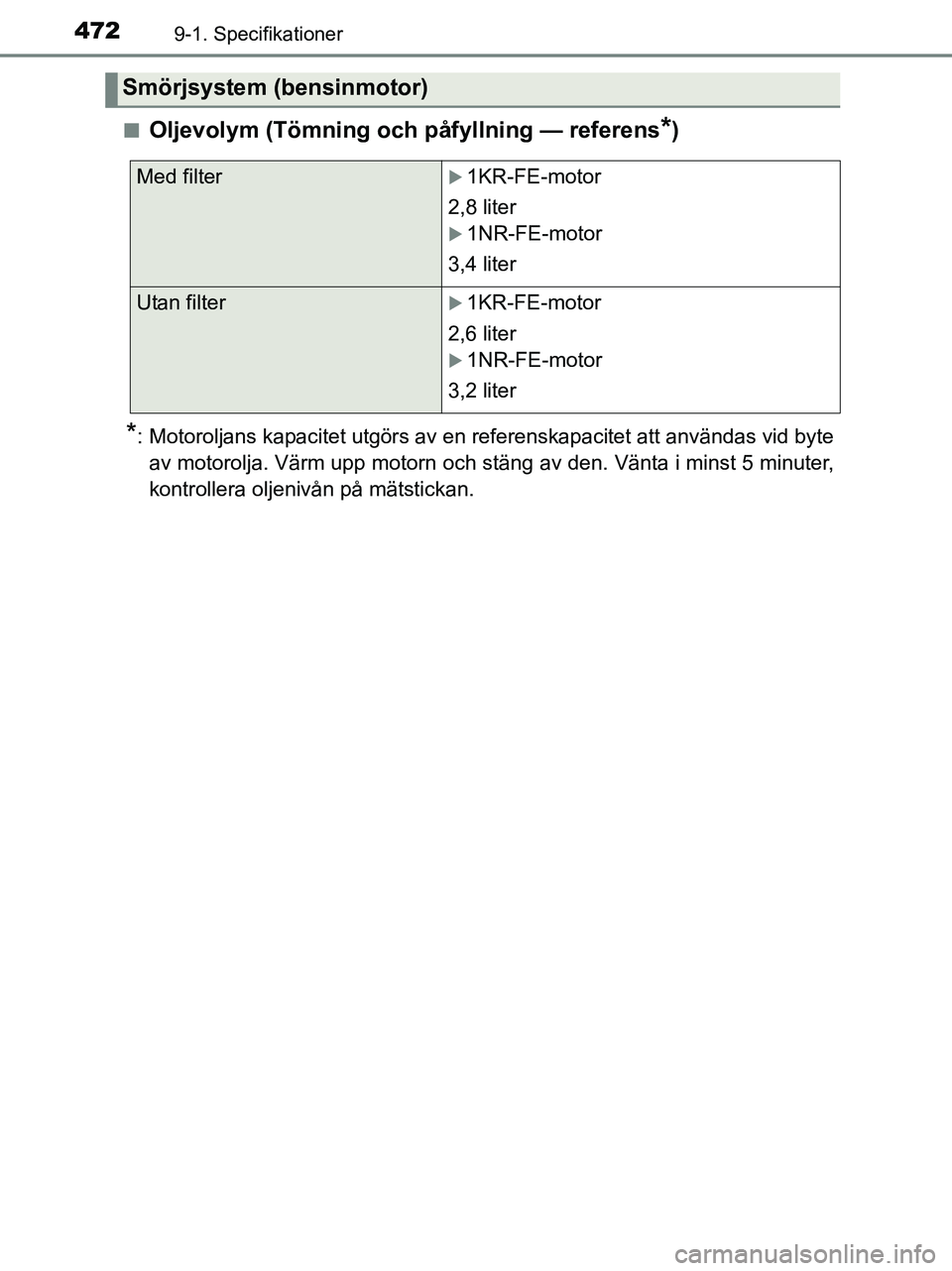

4729-1. Specifikationer
OM52J20SEn
Oljevolym (Tömning och påfyllning — referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
Smörjsystem (bensinmotor)
Med filter1KR-FE-motor
2,8 liter
1NR-FE-motor
3,4 liter
Utan filter1KR-FE-motor
2,6 liter
1NR-FE-motor
3,2 liter
OM52J20SE.book Page 472 Friday, October 7, 2016 12:33 PM
Page 473 of 513

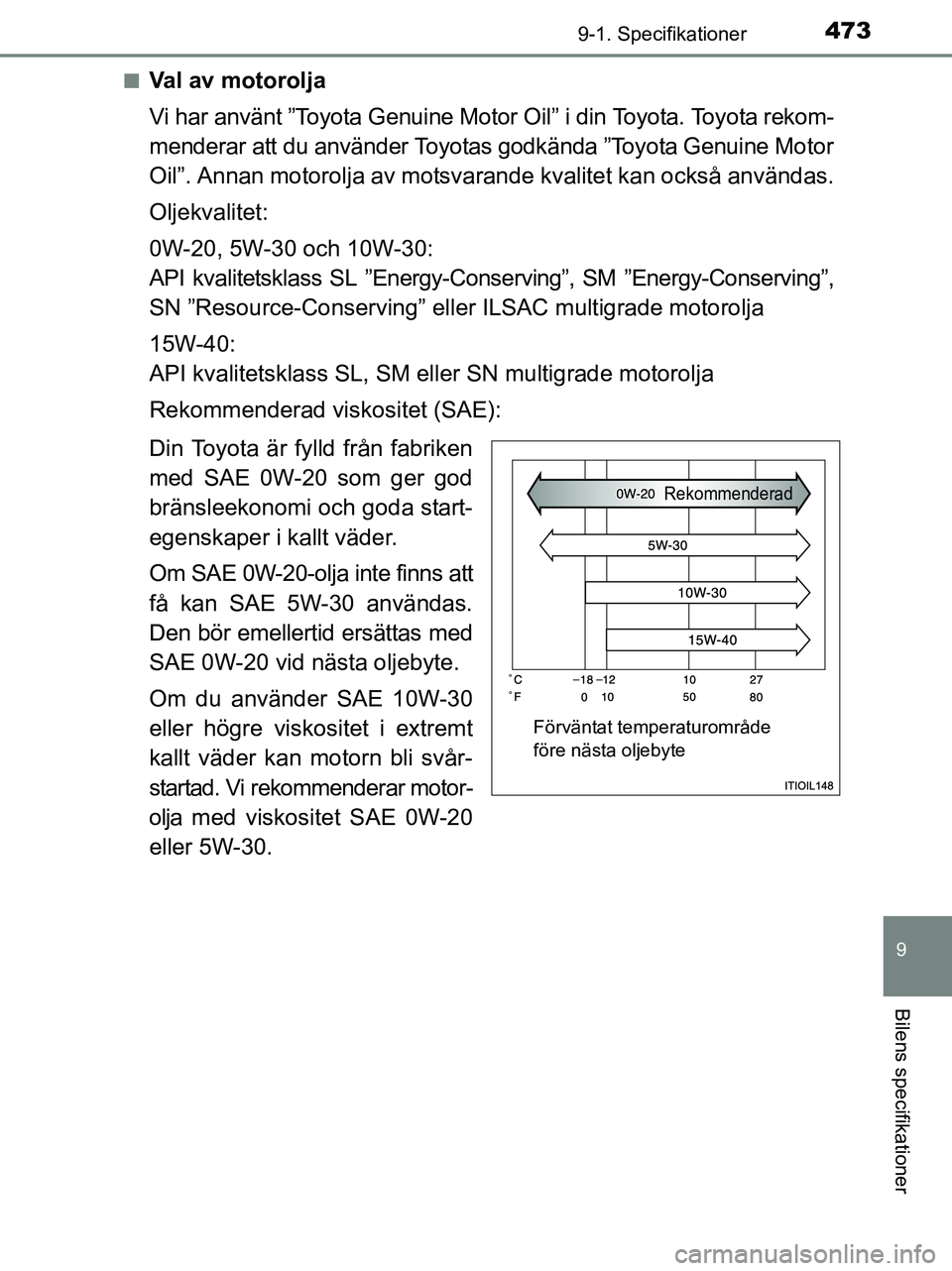

4739-1. Specifikationer
9
Bilens specifikationer
OM52J20SEn
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvara
nde kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att
få kan SAE 5W-30 användas.
Den bör emellertid ersättas med
SAE 0W-20 vid nästa oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar motor-
olja med viskositet SAE 0W-20
eller 5W-30.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
OM52J20SE.book Page 473 Friday, October 7, 2016 12:33 PM
Page 474 of 513

4749-1. Specifikationer
OM52J20SE

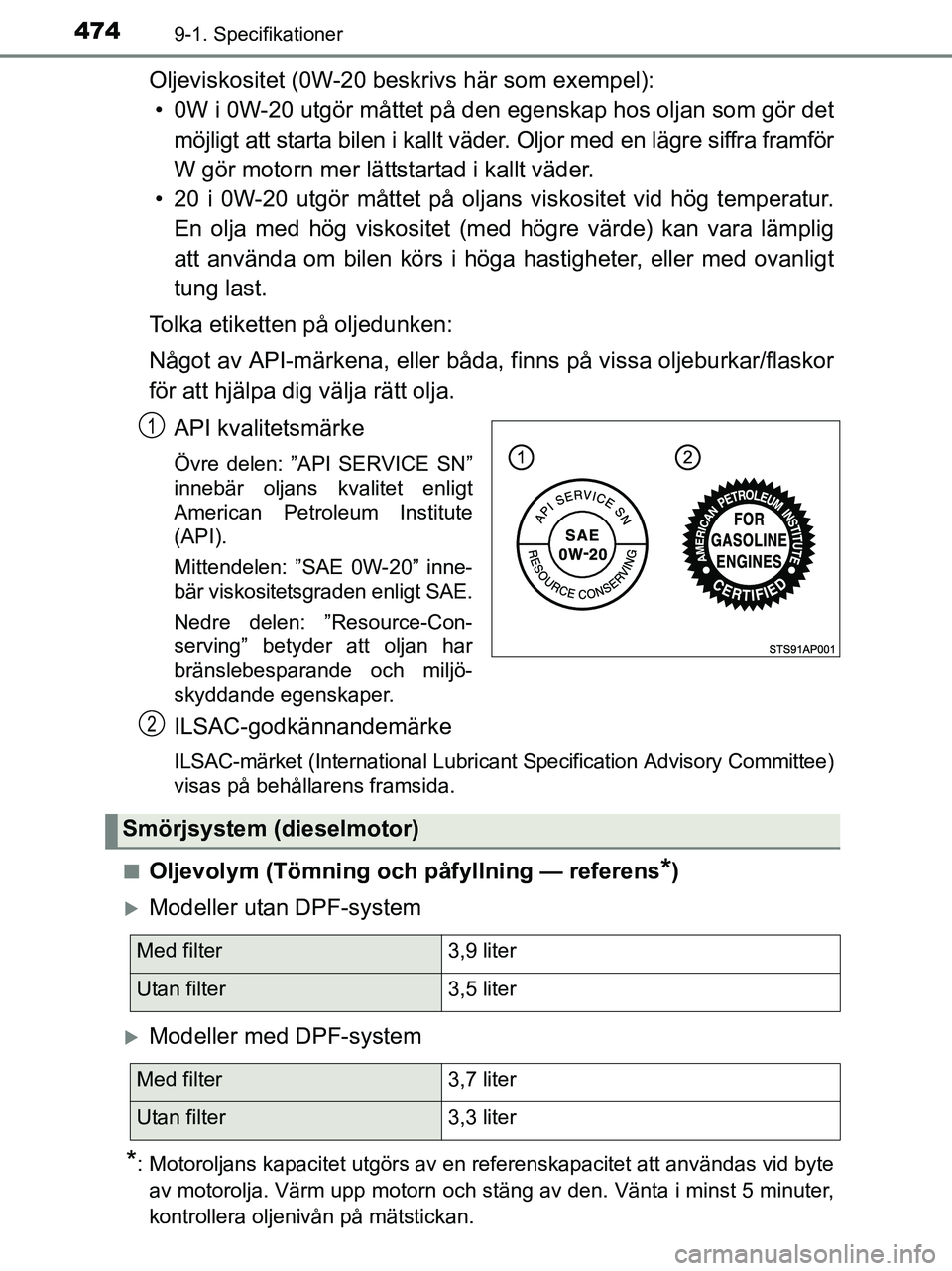

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
n
Oljevolym (Tömning och påfyllning — referens*)
Modeller utan DPF-system
Modeller med DPF-system
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte av motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
1
2
Smörjsystem (dieselmotor)
Med filter 3,9 liter
Utan filter 3,5 liter
Med filter3,7 liter
Utan filter 3,3 liter
OM52J20SE.book Page 474 Friday, October 7, 2016 12:33 PM
Page 475 of 513

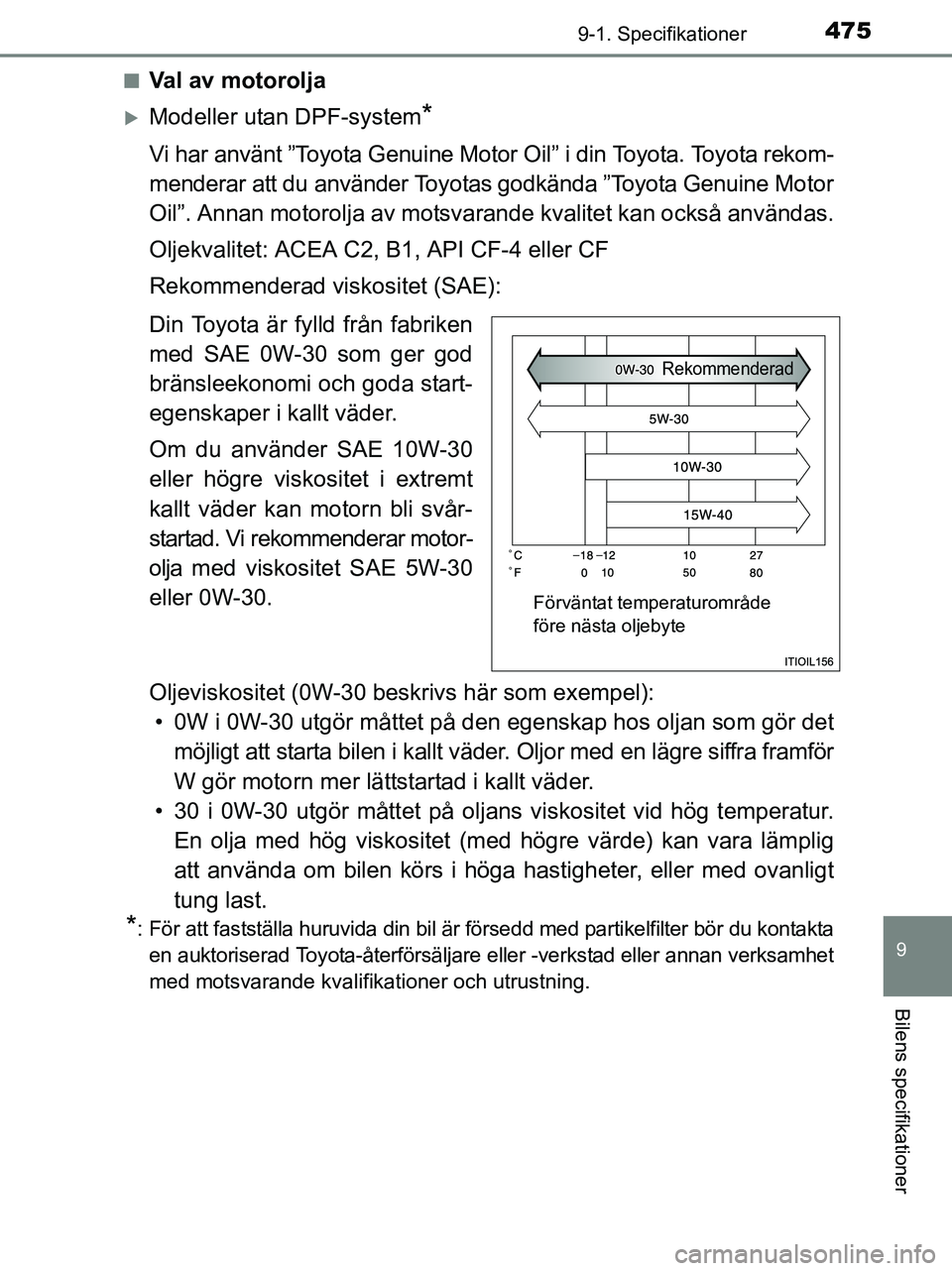

4759-1. Specifikationer
9
Bilens specifikationer
OM52J20SEn
Val av motorolja
Modeller utan DPF-system*
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvara
nde kvalitet kan också användas.
Oljekvalitet: ACEA C2, B1, API CF-4 eller CF
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar motor-
olja med viskositet SAE 5W-30
eller 0W-30.
Oljeviskositet (0W-30 beskrivs här som exempel): • 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
*: För att fastställa huruvida din bil är fö rsedd med partikelfilter bör du kontakta
en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verksamhet
med motsvarande kvalifikationer och utrustning.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
OM52J20SE.book Page 475 Friday, October 7, 2016 12:33 PM
Page 476 of 513

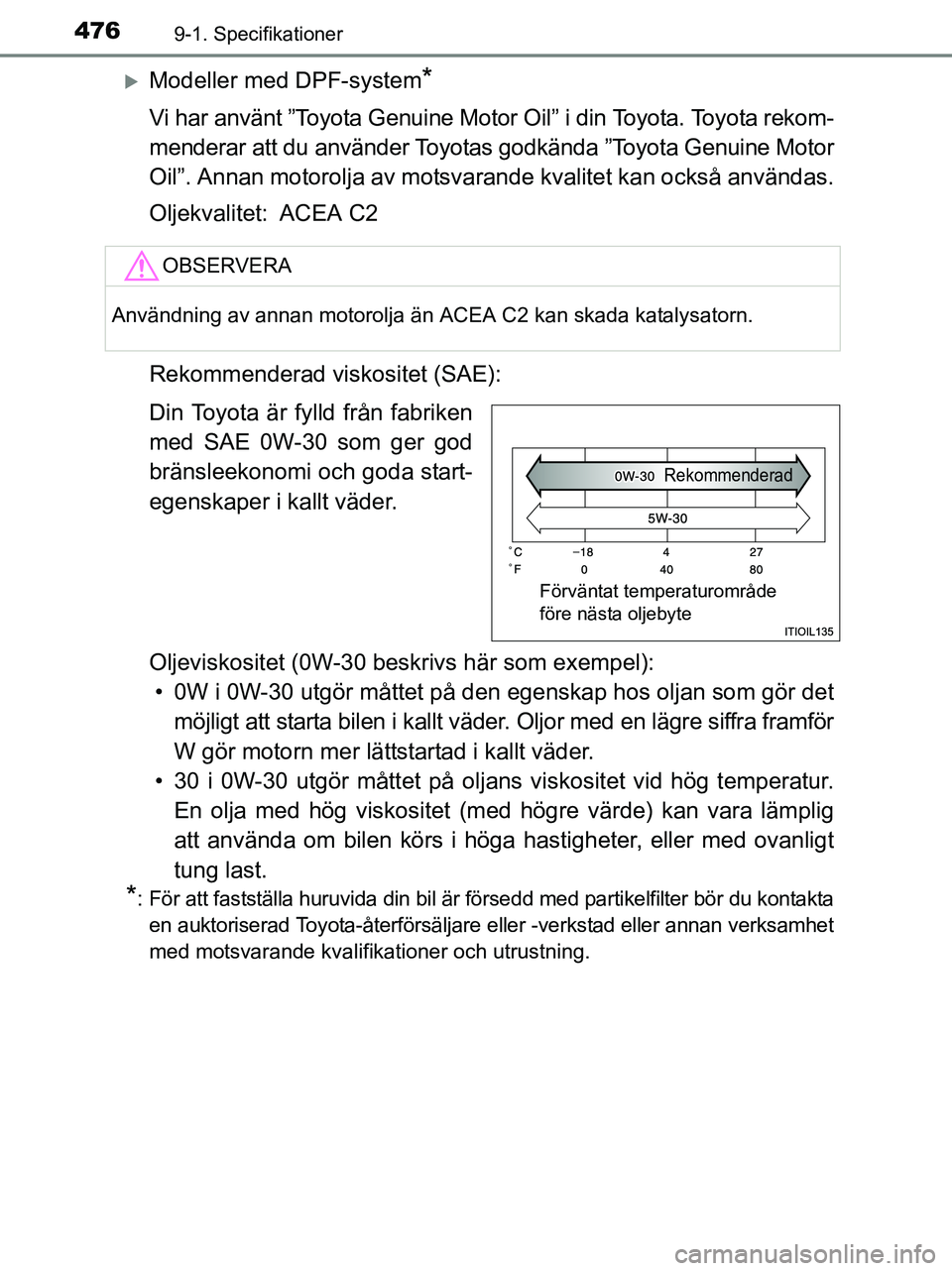

4769-1. Specifikationer
OM52J20SE
Modeller med DPF-system*
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet: ACEA C2
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Oljeviskositet (0W-30 beskrivs här som exempel): • 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
*: För att fastställa huruvida din bil är fö rsedd med partikelfilter bör du kontakta
en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verksamhet
med motsvarande kvalifikationer och utrustning.
OBSERVERA
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
OM52J20SE.book Page 476 Friday, October 7, 2016 12:33 PM
Page 477 of 513

4779-1. Specifikationer
9
Bilens specifikationer
OM52J20SEn
Bensinmotor
nDieselmotor

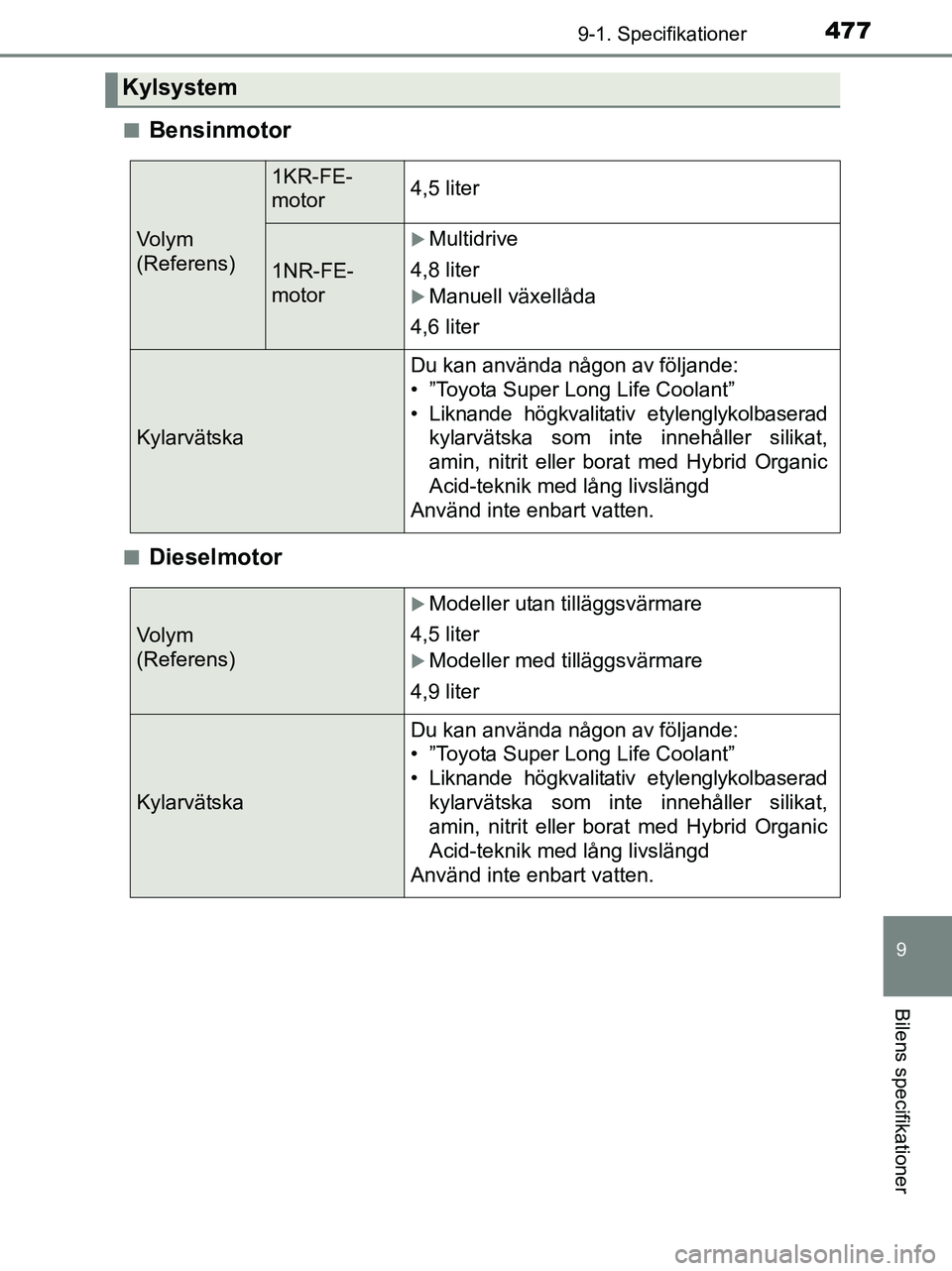

Kylsystem
Vo l y m
(Referens)
1KR-FE-
motor4,5 liter
1NR-FE-
motor
Multidrive
4,8 liter
Manuell växellåda
4,6 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat,
amin, nitrit eller borat med Hybrid Organic
Acid-teknik med lång livslängd
Använd inte enbart vatten.
Vo l y m
(Referens)
Modeller utan tilläggsvärmare
4,5 liter
Modeller med tilläggsvärmare
4,9 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat,
amin, nitrit eller borat med Hybrid Organic
Acid-teknik med lång livslängd
Använd inte enbart vatten.
OM52J20SE.book Page 477 Friday, October 7, 2016 12:33 PM
Page 478 of 513

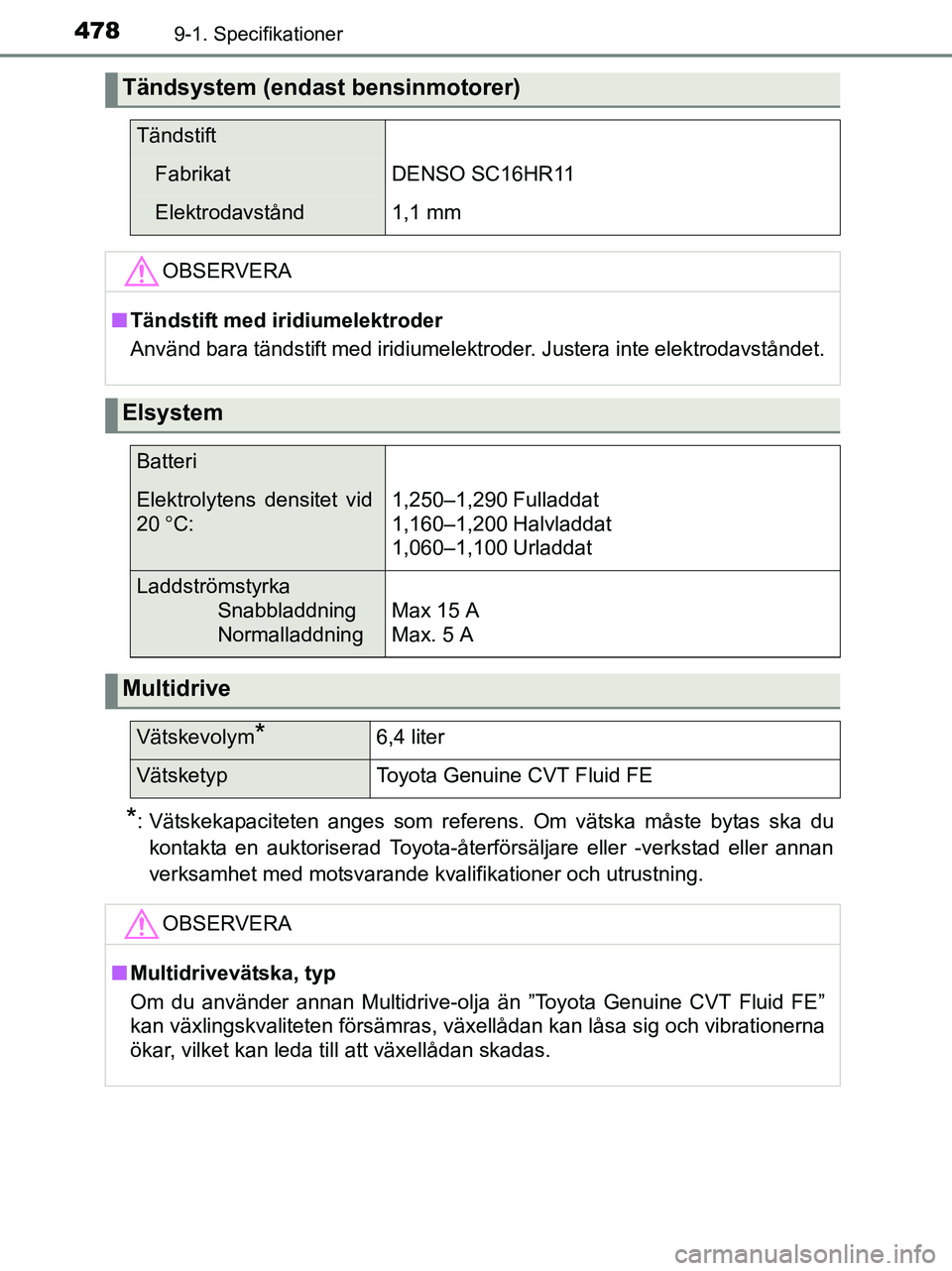

4789-1. Specifikationer
OM52J20SE
*: Vätskekapaciteten anges som referens. Om vätska måste bytas ska dukontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verksamhet med motsvarande kvalifikationer och utrustning.
Tändsystem (endast bensinmotorer)
Tändstift
FabrikatDENSO SC16HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Elektrolytens densitet vid
20 C: 1,250–1,290 Fulladdat
1,160–1,200 Halvladdat
1,060–1,100 Urladdat
Laddströmstyrka
Snabbladdning
Normalladdning Max 15 A
Max. 5 A
Multidrive
Vätskevolym*6,4 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
n
Multidrivevätska, typ
Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM52J20SE.book Page 478 Friday, October 7, 2016 12:33 PM
Page 479 of 513

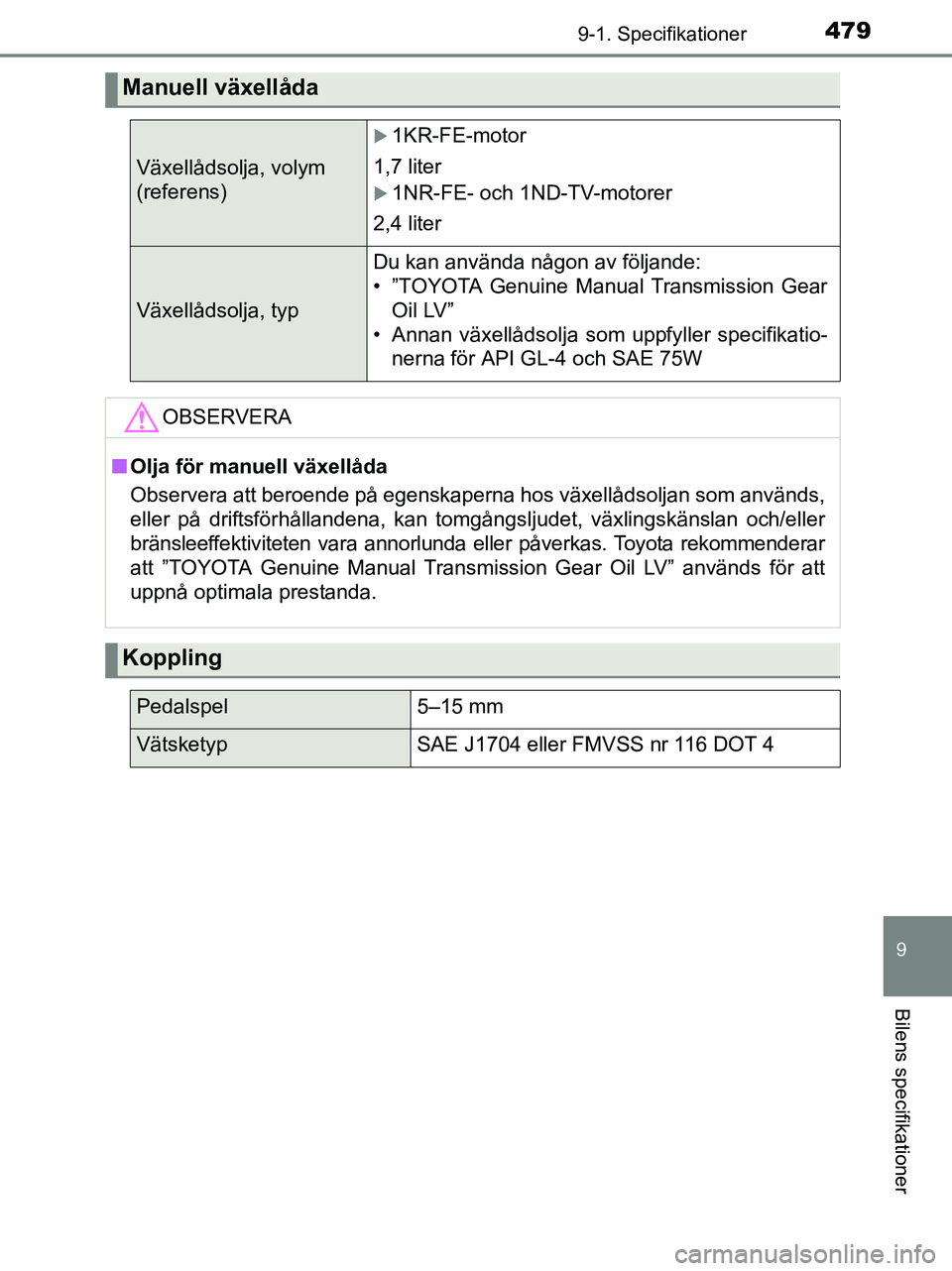

4799-1. Specifikationer
9
Bilens specifikationer
OM52J20SE
Manuell växellåda
Växellådsolja, volym
(referens)
1KR-FE-motor
1,7 liter
1NR-FE- och 1ND-TV-motorer
2,4 liter
Växellådsolja, typ
Du kan använda någon av följande:
• ”TOYOTA Genuine Manual Transmission Gear Oil LV”
• Annan växellådsolja som uppfyller specifikatio- nerna för API GL-4 och SAE 75W
OBSERVERA
nOlja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för att
uppnå optimala prestanda.
Koppling
Pedalspel5–15 mm
VätsketypSAE J1704 eller FMVSS nr 116 DOT 4
OM52J20SE.book Page 479 Friday, October 7, 2016 12:33 PM
Page 480 of 513

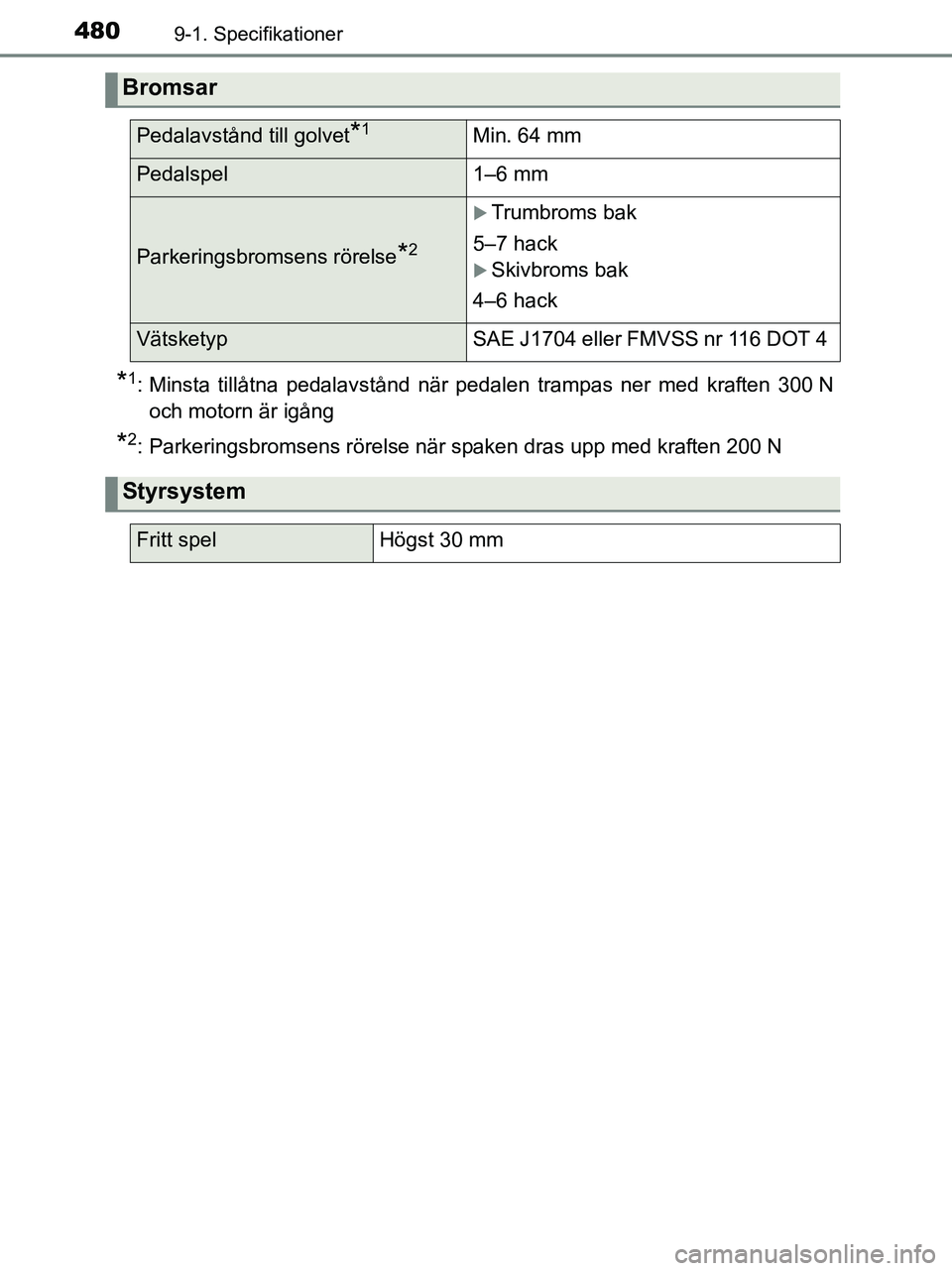

4809-1. Specifikationer
OM52J20SE
*1: Minsta tillåtna pedalavstånd när pedalen trampas ner med kraften 300 Noch motorn är igång
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N
Bromsar
Pedalavstånd till golvet*1Min. 64 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*2
Trumbroms bak
5–7 hack
Skivbroms bak
4–6 hack
VätsketypSAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM52J20SE.book Page 480 Friday, October 7, 2016 12:33 PM
