TOYOTA YARIS 2017 Manuale duso (in Italian)

1814-1. Prima di mettersi alla guida
4
Guida
YARIS_F_OM_Europe_OM52J24L

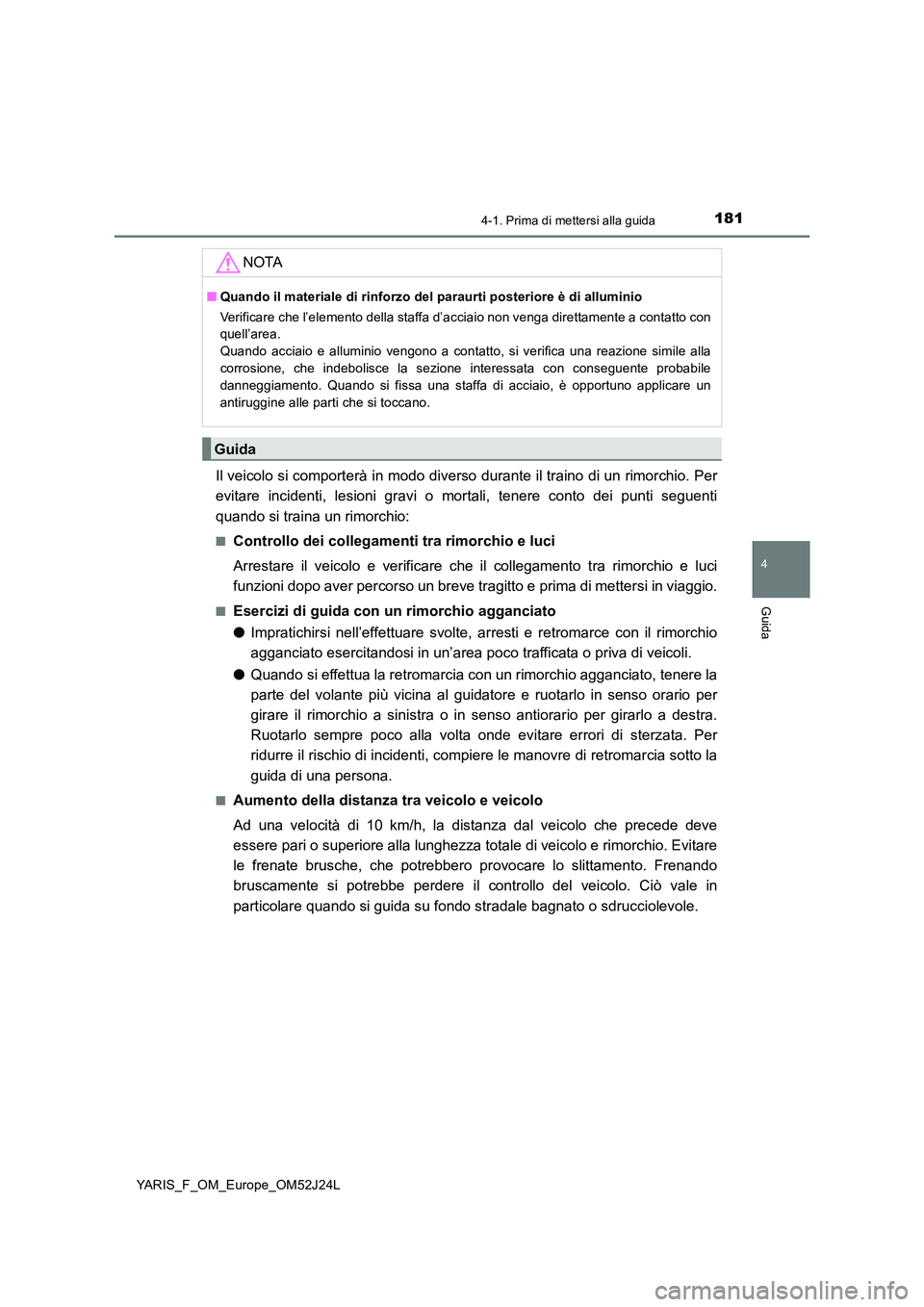

Il veicolo si comporterà in modo diverso durante il traino di un rimorchio. Per
evitare incidenti, lesioni gravi o mortali, tenere conto dei punti seguenti
quando si traina un rimorchio:
■Controllo dei collegamenti tra rimorchio e luci
Arrestare il veicolo e verificare che il collegamento tra rimorchio e luci
funzioni dopo aver percorso un breve tragitto e prima di mettersi in viaggio.
■Esercizi di guida con un rimorchio agganciato
● Impratichirsi nell’effettuare svolte, arresti e retromarce con il rimorchio
agganciato esercitandosi in un’area poco trafficata o priva di veicoli.
● Quando si effettua la retromarcia con un rimorchio agganciato, tenere la
parte del volante più vicina al gui datore e ruotarlo in senso orario per
girare il rimorchio a sinistra o in senso antiorario per girarlo a destra.
Ruotarlo sempre poco alla volta onde evitare errori di sterzata. Per
ridurre il rischio di incidenti, compiere le manovre di retromarcia sotto la
guida di una persona.
■Aumento della distanza tra veicolo e veicolo
Ad una velocità di 10 km/h, la distanza dal veicolo che precede deve
essere pari o superiore alla lunghezza to tale di veicolo e rimorchio. Evitare
le frenate brusche, che potrebbero provocare lo slittamento. Frenando
bruscamente si potrebbe perdere il controllo del veicolo. Ciò vale in
particolare quando si guida su fondo stradale bagnato o sdrucciolevole.
NOTA
■ Quando il materiale di rinforzo del paraurti posteriore è di alluminio
Verificare che l’elemento della staffa d’acciaio non venga direttamente a contatto con
quell’area.
Quando acciaio e alluminio vengono a contatto, si verifica una reazione simile alla
corrosione, che indebolisce la sezione interessata con conseguente probabile
danneggiamento. Quando si fissa una staffa di acciaio, è opportuno applicare un
antiruggine alle parti che si toccano.
Guida

1824-1. Prima di mettersi alla guida
YARIS_F_OM_Europe_OM52J24L
■Accelerazione improvvisa/comando di sterzata/marcia in curva
Quando si effettuano curve strette mentre si traina un rimorchio, il
rimorchio potrebbe scontrarsi con il proprio veicolo. Nell’avvicinare la
curva, decelerare con largo anticipo ed effettuare la curva lentamente e
con attenzione, per evitare frenate brusche.
■Punti importanti quando si effettua una curva
Le ruote del rimorchio saranno più vicine all’interno della curva rispetto alle
ruote del veicolo. Tenendo conto di questo, prendere le curve in modo più
largo del normale.
■Punti importanti relativi alla stabilità
I movimenti del veicolo provocati da fondo stradale dissestate e dalle forti
raffiche di vento traverso incidono sull’assetto. Il veicolo può oscillare
anche per il transito di autobus o grandi autocarri. Quando si incontrano
questi tipi di veicoli, controllare spesso la zona retrostante. Non appena si
avverte il veicolo oscillare, iniziare immediatamente a decelerare
dolcemente frenando lentamente. Durante la frenata, tenere sempre ben
dritto il volante del veicolo.
■Sorpasso di altri veicoli
Tenere presente la lunghezza totale del veicolo e del rimorchio e
mantenere una distanza tra veicolo e veicolo sufficiente prima di ogni
cambio di corsia.
■Informazioni sul cambio
Veicoli con cambio Multidrive
Per mantenere l’efficienza della frenata con il freno motore, non utilizzare il
cambio in D. Il cambio deve trovarsi nella posizione 4 in modalità M.
( P. 193)
Veicoli con cambio manuale
Per conservare l’efficienza del freno motore quando lo si utilizza, non
usare il cambio nella 5ª e 6ª marcia (veicoli con cambio manuale a 6
marce). ( P. 199)

1834-1. Prima di mettersi alla guida
4
Guida
YARIS_F_OM_Europe_OM52J24L

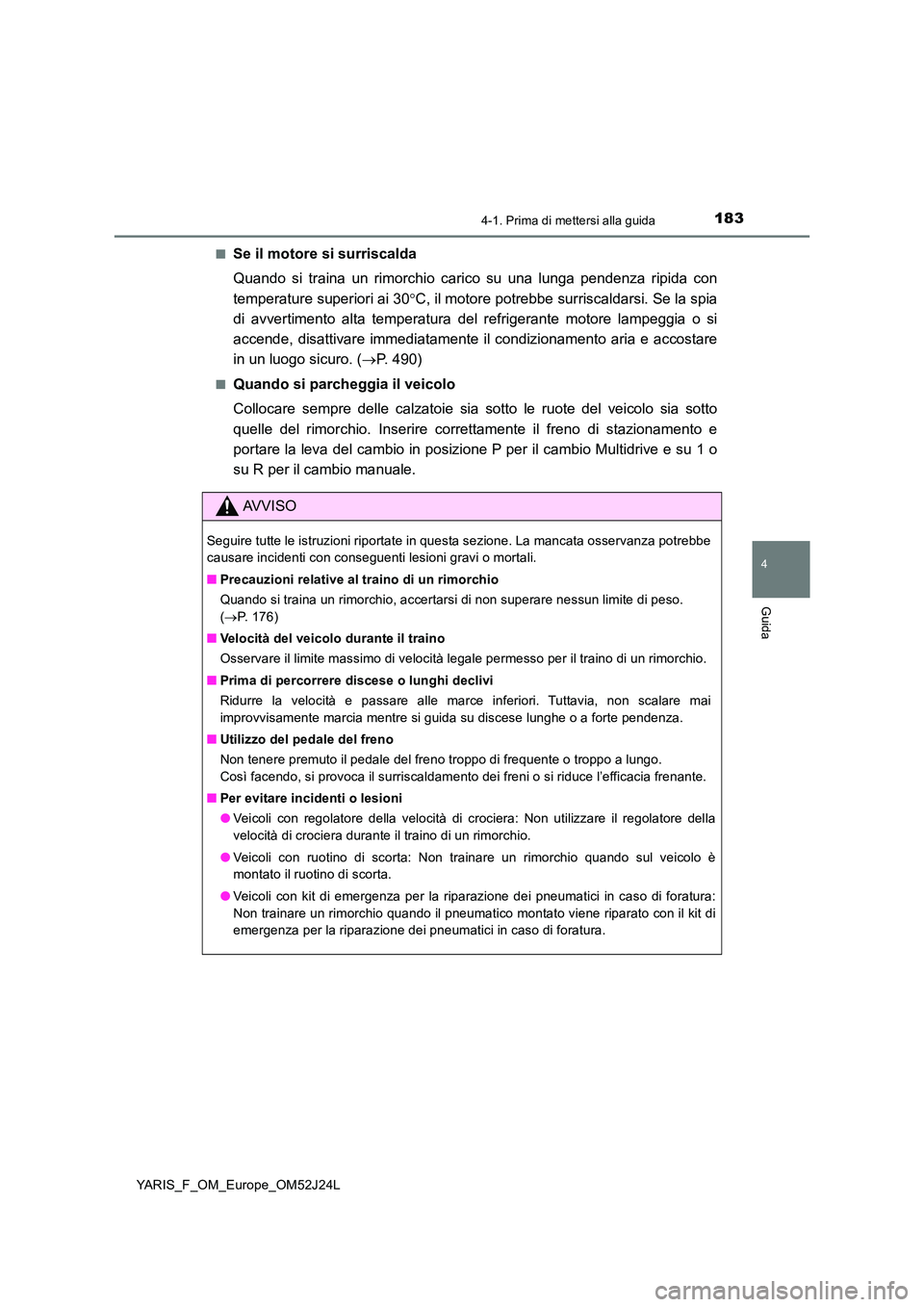

■Se il motore si surriscalda
Quando si traina un rimorchio carico su una lunga pendenza ripida con
temperature superiori ai 30 C, il motore potrebbe surriscaldarsi. Se la spia
di avvertimento alta temperatura del refrigerante motore lampeggia o si
accende, disattivare immediatamente il condizionamento aria e accostare
in un luogo sicuro. ( P. 490)
■Quando si parcheggia il veicolo
Collocare sempre delle calzatoie sia sotto le ruote del veicolo sia sotto
quelle del rimorchio. Inserire correttamente il freno di stazionamento e
portare la leva del cambio in posizione P per il cambio Multidrive e su 1 o
su R per il cambio manuale.
AVVISO
Seguire tutte le istruzioni riportate in questa sezione. La mancata osservanza potrebbe
causare incidenti con conseguenti lesioni gravi o mortali.
■ Precauzioni relative al traino di un rimorchio
Quando si traina un rimorchio, accertarsi di non superare nessun limite di peso.
( P. 176)
■ Velocità del veicolo durante il traino
Osservare il limite massimo di velocità legale permesso per il traino di un rimorchio.
■ Prima di percorrere discese o lunghi declivi
Ridurre la velocità e passare alle marce inferiori. Tuttavia, non scalare mai
improvvisamente marcia mentre si guida su discese lunghe o a forte pendenza.
■ Utilizzo del pedale del freno
Non tenere premuto il pedale del freno troppo di frequente o troppo a lungo.
Così facendo, si provoca il surriscaldamento dei freni o si riduce l’efficacia frenante.
■ Per evitare incidenti o lesioni
● Veicoli con regolatore della velocità di crociera: Non utilizzare il regolatore della
velocità di crociera durante il traino di un rimorchio.
● Veicoli con ruotino di scorta: Non trainare un rimorchio quando sul veicolo è
montato il ruotino di scorta.
● Veicoli con kit di emergenza per la riparazione dei pneumatici in caso di foratura:
Non trainare un rimorchio quando il pneumatico montato viene riparato con il kit di
emergenza per la riparazione dei pneumatici in caso di foratura.

1844-2. Procedure di guida
YARIS_F_OM_Europe_OM52J24L

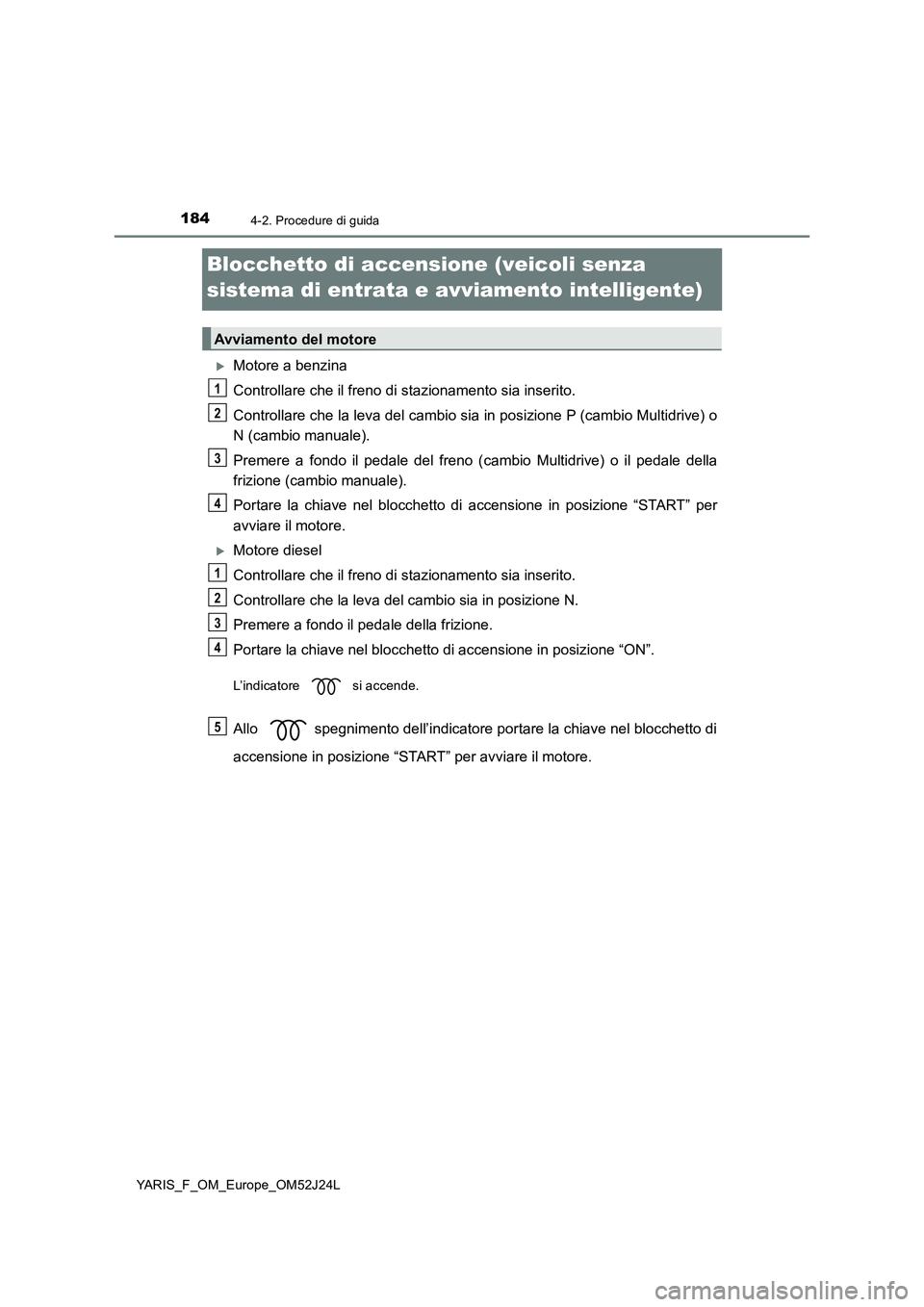

Blocchetto di accensione (veicoli senza
sistema di entrata e avviamento intelligente)
Motore a benzina
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione P (cambio Multidrive) o
N (cambio manuale).
Premere a fondo il pedale del freno (cambio Multidrive) o il pedale della
frizione (cambio manuale).
Portare la chiave nel blocchetto di accensione in posizione “START” per
avviare il motore.
Motore diesel
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione N.
Premere a fondo il pedale della frizione.
Portare la chiave nel blocchetto di accensione in posizione “ON”.
L’indicatore si accende.
Allo spegnimento dell’indicatore portare la chiave nel blocchetto di
accensione in posizione “START” per avviare il motore.
Avviamento del motore
1
2
3
4
1
2
3
4
5

1854-2. Procedure di guida
4
Guida
YARIS_F_OM_Europe_OM52J24L

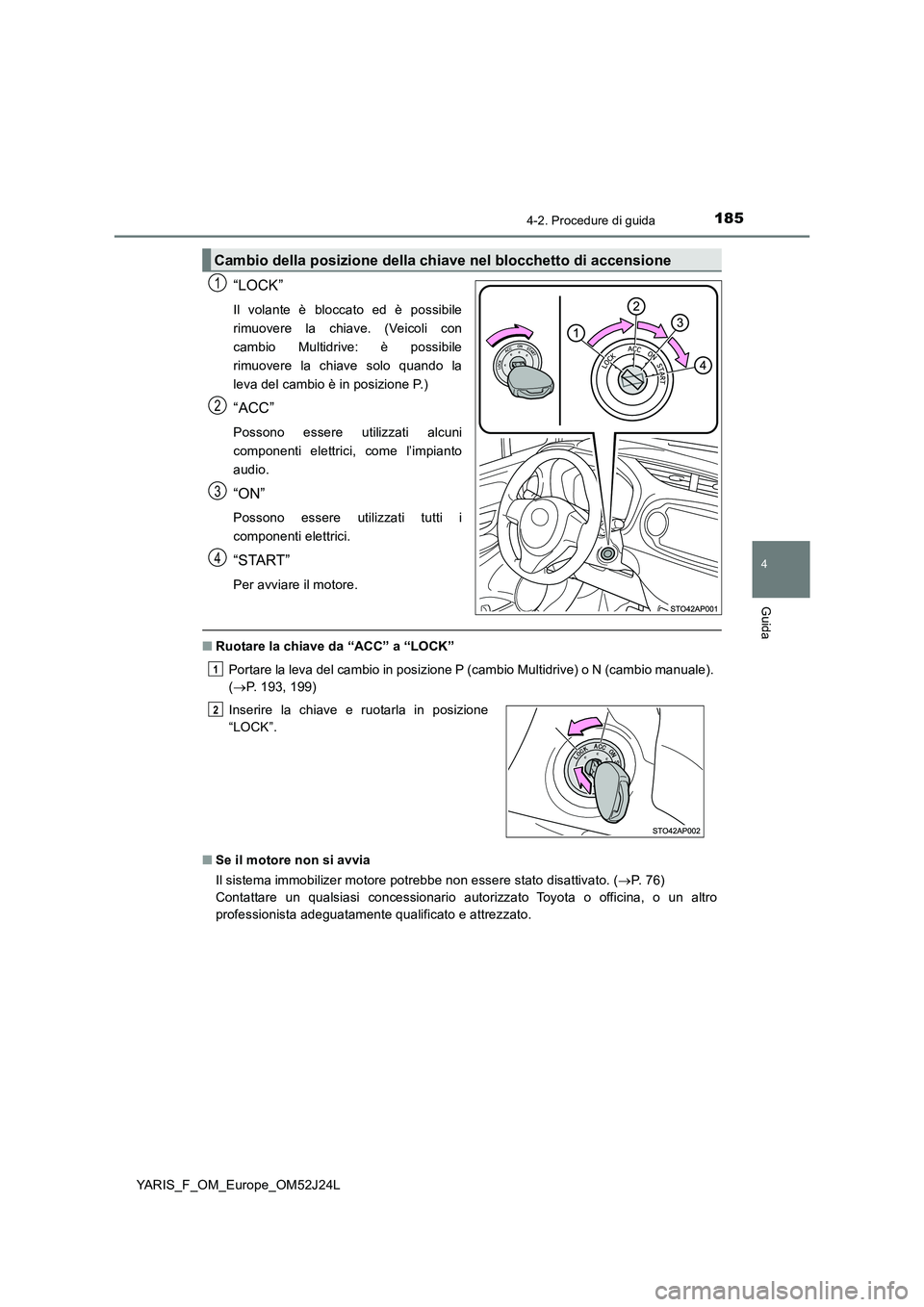

“LOCK”
Il volante è bloccato ed è possibile
rimuovere la chiave. (Veicoli con
cambio Multidrive: è possibile
rimuovere la chiave solo quando la
leva del cambio è in posizione P.)
“ACC”
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
“ON”
Possono essere utilizzati tutti i
componenti elettrici.
“START”
Per avviare il motore.
■ Ruotare la chiave da “ACC” a “LOCK”
Portare la leva del cambio in posizione P (cambio Multidrive) o N (cambio manuale).
( P. 193, 199)
■ Se il motore non si avvia
Il sistema immobilizer motore potrebbe non essere stato disattivato. ( P. 7 6 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Cambio della posizione della chiave nel blocchetto di accensione
1
2
3
4
Inserire la chiave e ruotarla in posizione
“LOCK”.
1
2

1864-2. Procedure di guida
YARIS_F_OM_Europe_OM52J24L

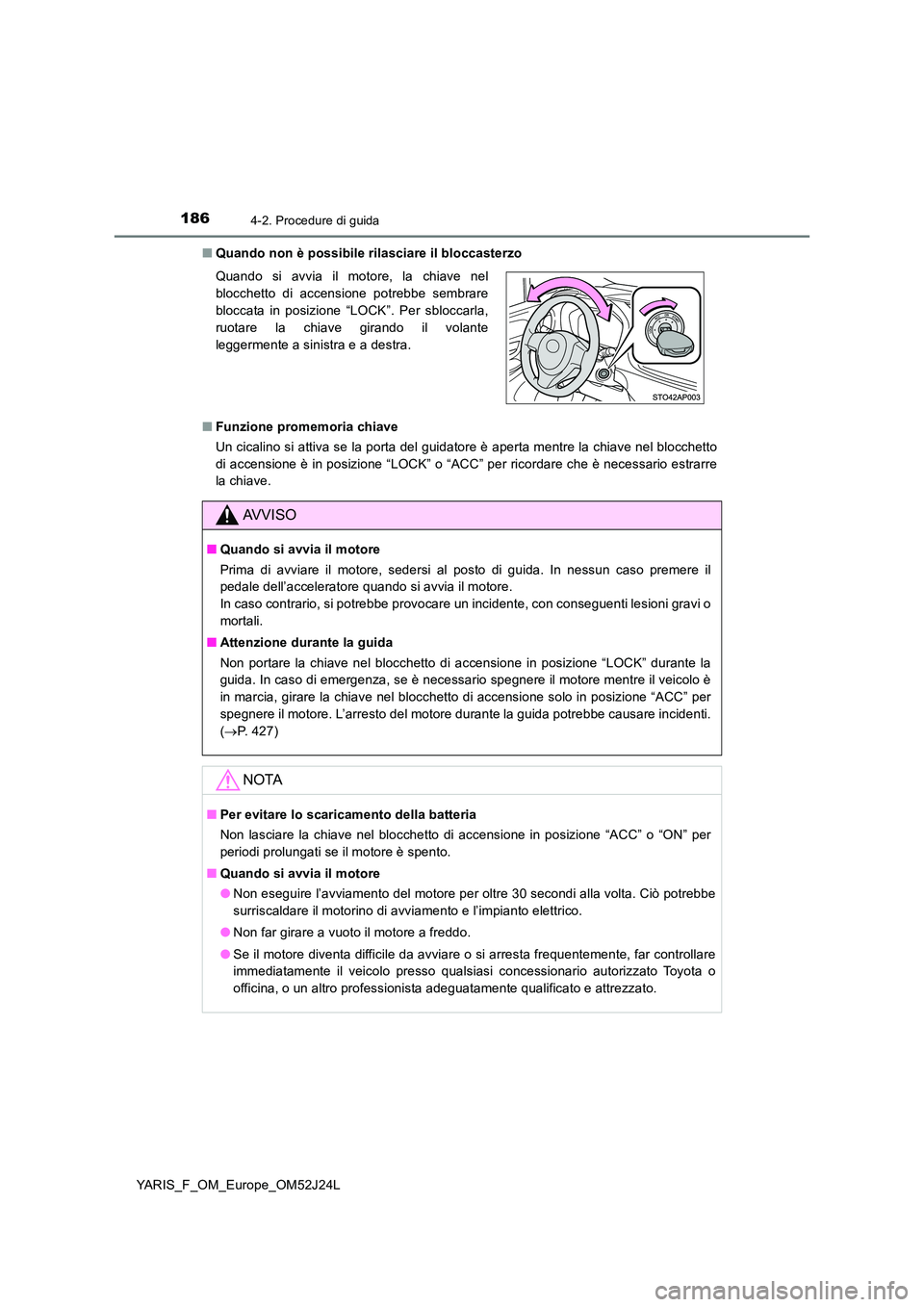

■ Quando non è possibile rilasciare il bloccasterzo
■ Funzione promemoria chiave
Un cicalino si attiva se la porta del guidatore è aperta mentre la chiave nel blocchetto
di accensione è in posizione “LOCK” o “ACC” per ricordare che è necessario estrarre
la chiave.
Quando si avvia il motore, la chiave nel
blocchetto di accensione potrebbe sembrare
bloccata in posizione “LOCK”. Per sbloccarla,
ruotare la chiave girando il volante
leggermente a sinistra e a destra.
AVVISO
■ Quando si avvia il motore
Prima di avviare il motore, sedersi al posto di guida. In nessun caso premere il
pedale dell’acceleratore quando si avvia il motore.
In caso contrario, si potrebbe provocare un incidente, con conseguenti lesioni gravi o
mortali.
■ Attenzione durante la guida
Non portare la chiave nel blocchetto di accensione in posizione “LOCK” durante la
guida. In caso di emergenza, se è necessario spegnere il motore mentre il veicolo è
in marcia, girare la chiave nel blocchetto di accensione solo in posizione “ACC” per
spegnere il motore. L’arresto del motore durante la guida potrebbe causare incidenti.
( P. 427)
NOTA
■Per evitare lo scaricamento della batteria
Non lasciare la chiave nel blocchetto di accensione in posizione “ACC” o “ON” per
periodi prolungati se il motore è spento.
■ Quando si avvia il motore
● Non eseguire l’avviamento del motore per oltre 30 secondi alla volta. Ciò potrebbe
surriscaldare il motorino di avviamento e l’impianto elettrico.
● Non far girare a vuoto il motore a freddo.
● Se il motore diventa difficile da avviare o si arresta frequentemente, far controllare
immediatamente il veicolo presso qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.

187
4
4-2. Procedure di guida
Guida
YARIS_F_OM_Europe_OM52J24L

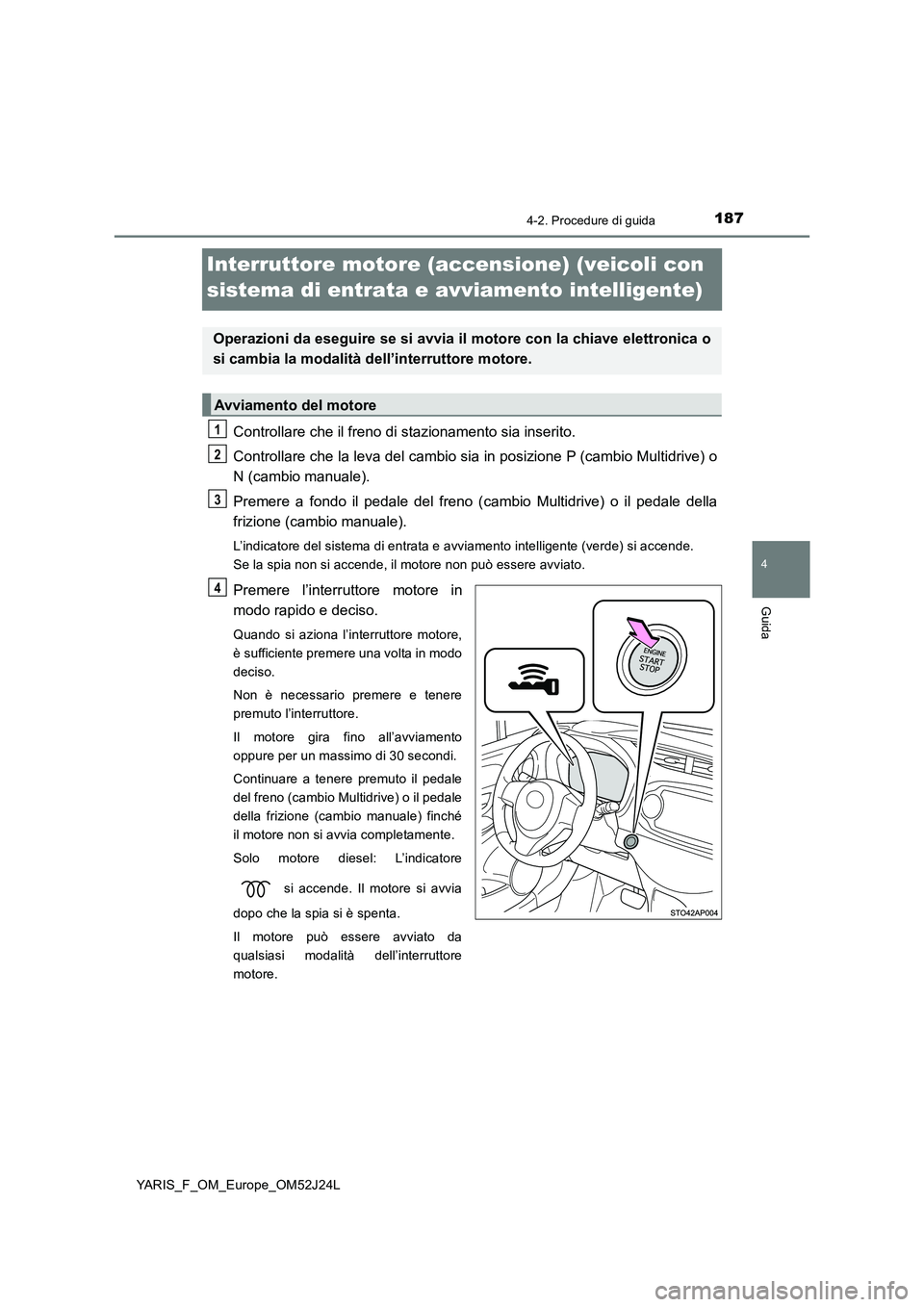

Interruttore motore (accensione) (veicoli con
sistema di entrata e avviamento intelligente)
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione P (cambio Multidrive) o
N (cambio manuale).
Premere a fondo il pedale del freno (cambio Multidrive) o il pedale della
frizione (cambio manuale).
L’indicatore del sistema di entrata e avviamento intelligente (verde) si accende.
Se la spia non si accende, il motore non può essere avviato.
Premere l’interruttore motore in
modo rapido e deciso.
Quando si aziona l’interruttore motore,
è sufficiente premere una volta in modo
deciso.
Non è necessario premere e tenere
premuto l’interruttore.
Il motore gira fino all’avviamento
oppure per un massimo di 30 secondi.
Continuare a tenere premuto il pedale
del freno (cambio Multidrive) o il pedale
della frizione (cambio manuale) finché
il motore non si avvia completamente.
Solo motore diesel: L’indicatore
si accende. Il motore si avvia
dopo che la spia si è spenta.
Il motore può essere avviato da
qualsiasi modalità dell’interruttore
motore.
Operazioni da eseguire se si avvia il motore con la chiave elettronica o
si cambia la modalità dell’interruttore motore.
Avviamento del motore
1
2
3
4

1884-2. Procedure di guida
YARIS_F_OM_Europe_OM52J24L

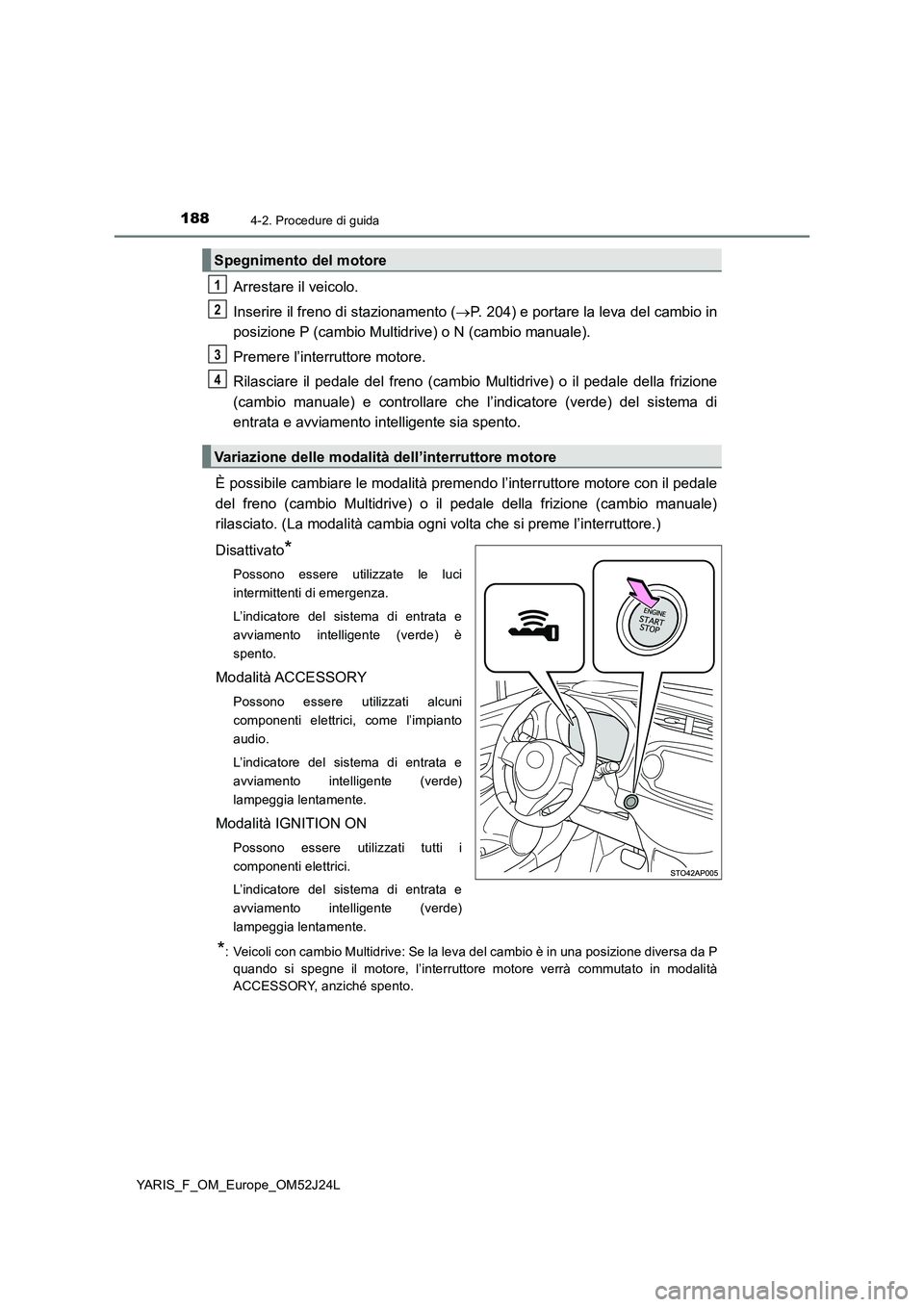

Arrestare il veicolo.
Inserire il freno di stazionamento ( P. 204) e portare la leva del cambio in
posizione P (cambio Multidrive) o N (cambio manuale).
Premere l’interruttore motore.
Rilasciare il pedale del freno (cambio Multidrive) o il pedale della frizione
(cambio manuale) e controllare che l’indicatore (verde) del sistema di
entrata e avviamento intelligente sia spento.
È possibile cambiare le modalità premendo l’interruttore motore con il pedale
del freno (cambio Multidrive) o il pedale della frizione (cambio manuale)
rilasciato. (La modalità cambia ogni volta che si preme l’interruttore.)
Disattivato*
Possono essere utilizzate le luci
intermittenti di emergenza.
L’indicatore del sistema di entrata e
avviamento intelligente (verde) è
spento.
Modalità ACCESSORY
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
L’indicatore del sistema di entrata e
avviamento intelligente (verde)
lampeggia lentamente.
Modalità IGNITION ON
Possono essere utilizzati tutti i
componenti elettrici.
L’indicatore del sistema di entrata e
avviamento intelligente (verde)
lampeggia lentamente.
*: Veicoli con cambio Multidrive: Se la leva del cambio è in una posizione diversa da P
quando si spegne il motore, l’interruttore motore verrà commutato in modalità
ACCESSORY, anziché spento.
Spegnimento del motore
Variazione delle modalità dell’interruttore motore
1
2
3
4

1894-2. Procedure di guida
4
Guida
YARIS_F_OM_Europe_OM52J24L

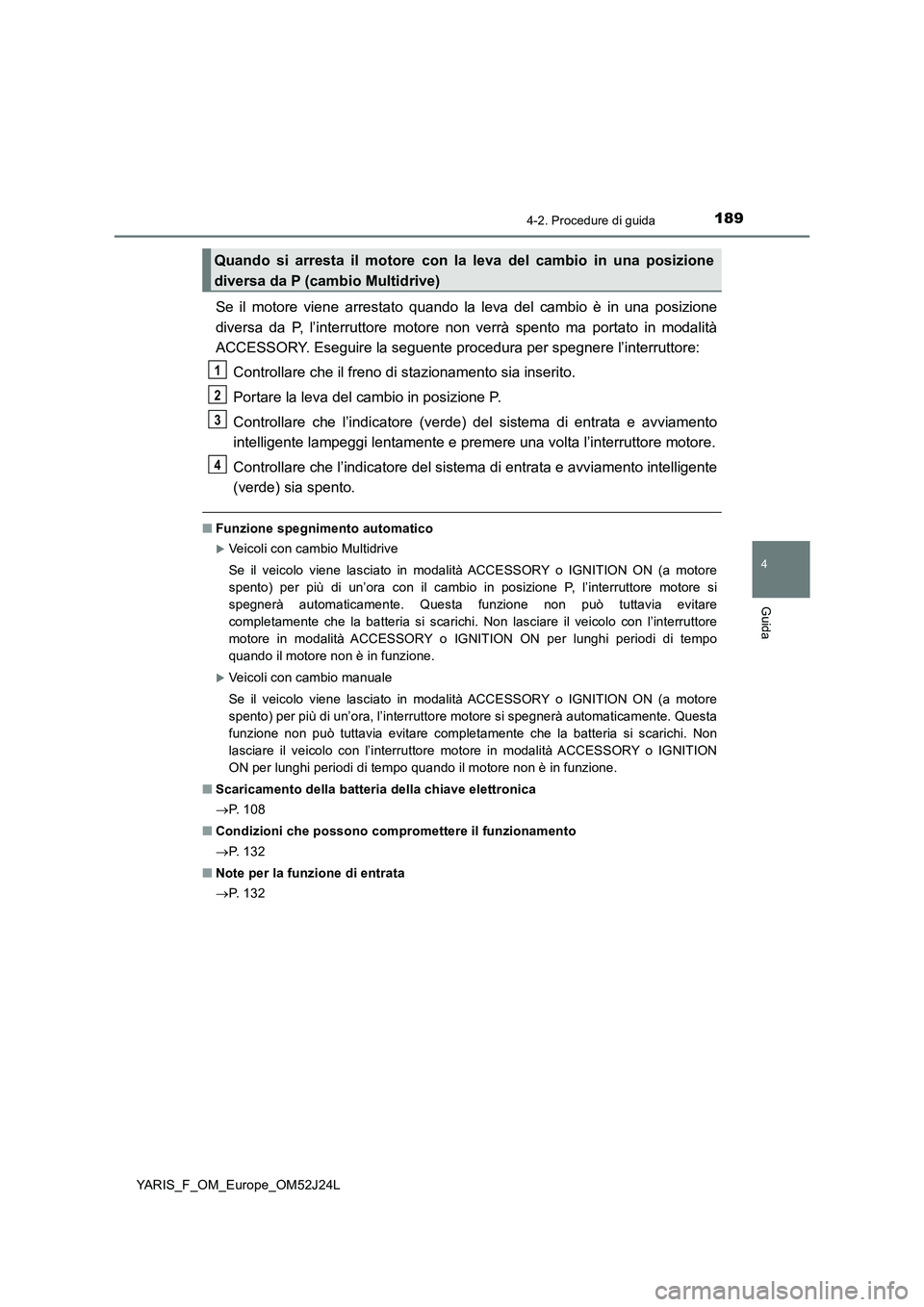

Se il motore viene arrestato quando la leva del cambio è in una posizione
diversa da P, l’interruttore motore non verrà spento ma portato in modalità
ACCESSORY. Eseguire la seguente procedura per spegnere l’interruttore:
Controllare che il freno di stazionamento sia inserito.
Portare la leva del cambio in posizione P.
Controllare che l’indicatore (verde) del sistema di entrata e avviamento
intelligente lampeggi lentamente e premere una volta l’interruttore motore.
Controllare che l’indicatore del sistema di entrata e avviamento intelligente
(verde) sia spento.
■ Funzione spegnimento automatico
Veicoli con cambio Multidrive
Se il veicolo viene lasciato in modalità ACCESSORY o IGNITION ON (a motore
spento) per più di un’ora con il cambio in posizione P, l’interruttore motore si
spegnerà automaticamente. Questa funzione non può tuttavia evitare
completamente che la batteria si scarichi. Non lasciare il veicolo con l’interruttore
motore in modalità ACCESSORY o IGNITION ON per lunghi periodi di tempo
quando il motore non è in funzione.
Veicoli con cambio manuale
Se il veicolo viene lasciato in modalità ACCESSORY o IGNITION ON (a motore
spento) per più di un’ora, l’interruttore motore si spegnerà automaticamente. Questa
funzione non può tuttavia evitare completamente che la batteria si scarichi. Non
lasciare il veicolo con l’interruttore motore in modalità ACCESSORY o IGNITION
ON per lunghi periodi di tempo quando il motore non è in funzione.
■ Scaricamento della batteria della chiave elettronica
 P. 1 0 8
■ Condizioni che possono compromettere il funzionamento
 P. 1 3 2
■ Note per la funzione di entrata
 P. 1 3 2
Quando si arresta il motore con la leva del cambio in una posizione
diversa da P (cambio Multidrive)
1
2
3
4

1904-2. Procedure di guida
YARIS_F_OM_Europe_OM52J24L

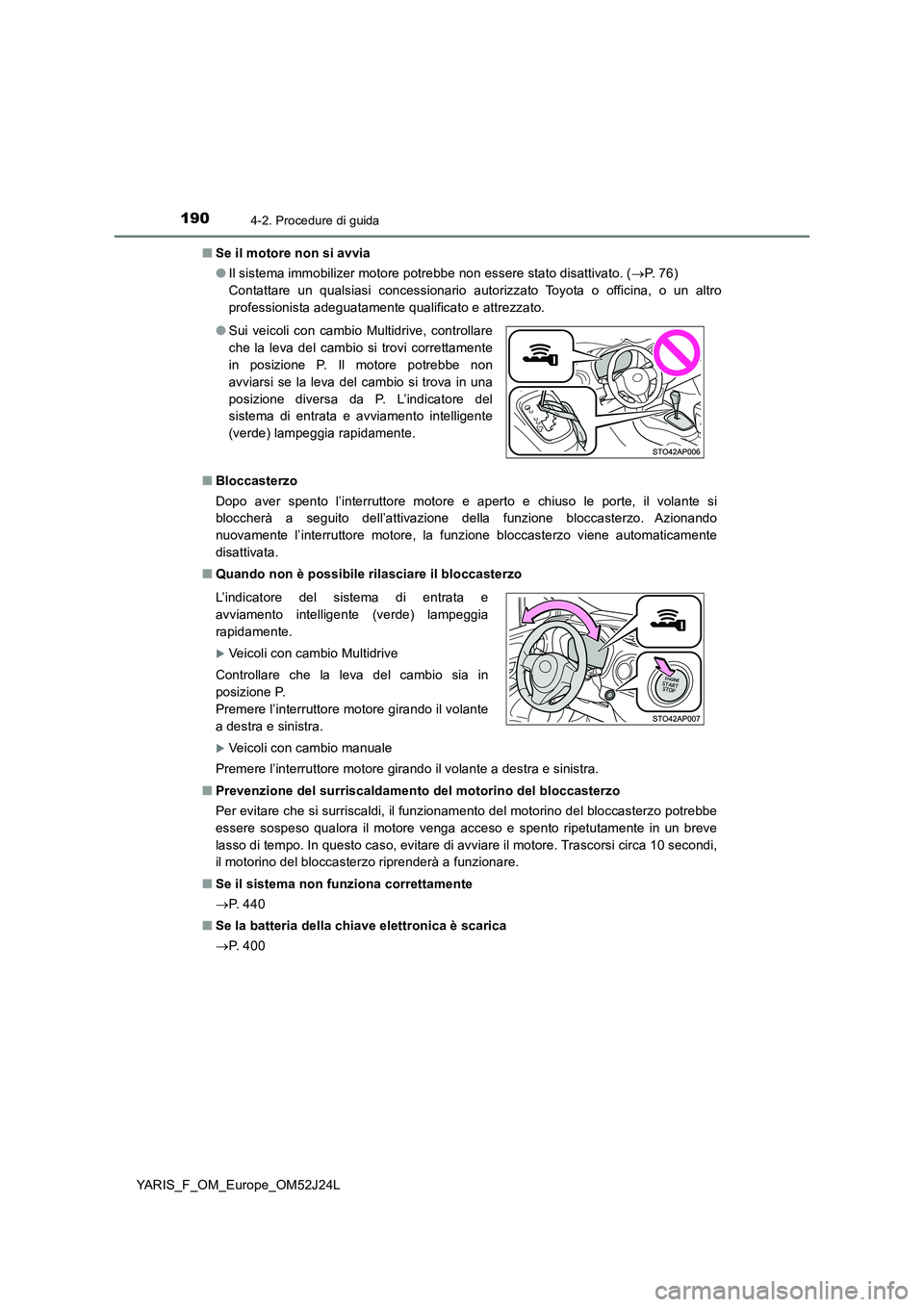

■ Se il motore non si avvia
● Il sistema immobilizer motore potrebbe non essere stato disattivato. (P. 7 6 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Bloccasterzo
Dopo aver spento l’interruttore motore e aperto e chiuso le porte, il volante si
bloccherà a seguito dell’attivazione della funzione bloccasterzo. Azionando
nuovamente l’interruttore motore, la funzione bloccasterzo viene automaticamente
disattivata.
■ Quando non è possibile rilasciare il bloccasterzo
Premere l’interruttore motore girando il volante a destra e sinistra.
■ Prevenzione del surriscaldamento del motorino del bloccasterzo
Per evitare che si surriscaldi, il funzionamento del motorino del bloccasterzo potrebbe
essere sospeso qualora il motore venga acceso e spento ripetutamente in un breve
lasso di tempo. In questo caso, evitare di avviare il motore. Trascorsi circa 10 secondi,
il motorino del bloccasterzo riprenderà a funzionare.
■ Se il sistema non funziona correttamente
 P. 4 4 0
■ Se la batteria della chiave elettronica è scarica
 P. 4 0 0
● Sui veicoli con cambio Multidrive, controllare
che la leva del cambio si trovi correttamente
in posizione P. Il motore potrebbe non
avviarsi se la leva del cambio si trova in una
posizione diversa da P. L’indicatore del
sistema di entrata e avviamento intelligente
(verde) lampeggia rapidamente.
L’indicatore del sistema di entrata e
avviamento intelligente (verde) lampeggia
rapidamente.
Veicoli con cambio Multidrive
Controllare che la leva del cambio sia in
posizione P.
Premere l’interruttore motore girando il volante
a destra e sinistra.
Veicoli con cambio manuale
