TOYOTA YARIS 2017 Manuale duso (in Italian)

81
1

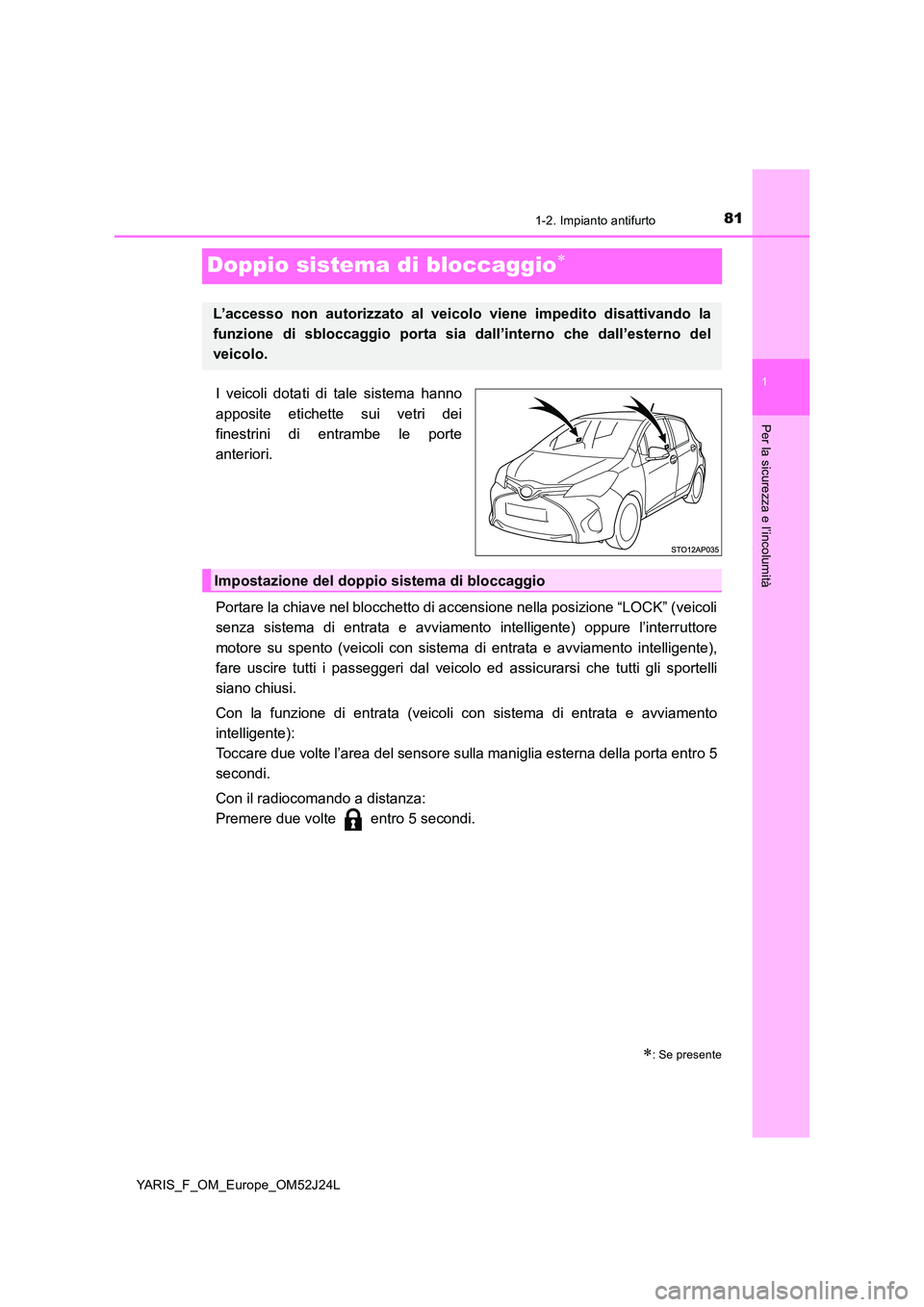

1-2. Impianto antifurto
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52J24L
Doppio sistema di bloccaggio
I veicoli dotati di tale sistema hanno
apposite etichette sui vetri dei
finestrini di entrambe le porte
anteriori.
Portare la chiave nel blocchetto di accensione nella posizione “LOCK” (veicoli
senza sistema di entrata e avviamento intelligente) oppure l’interruttore
motore su spento (veicoli con sistema di entrata e avviamento intelligente),
fare uscire tutti i passeggeri dal veicolo ed assicurarsi che tutti gli sportelli
siano chiusi.
Con la funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente):
Toccare due volte l’area del sensore sulla maniglia esterna della porta entro 5
secondi.
Con il radiocomando a distanza:
Premere due volte entro 5 secondi.
: Se presente
L’accesso non autorizzato al veicolo viene impedito disattivando la
funzione di sbloccaggio porta si a dall’interno che dall’esterno del
veicolo.
Impostazione del doppio sistema di bloccaggio

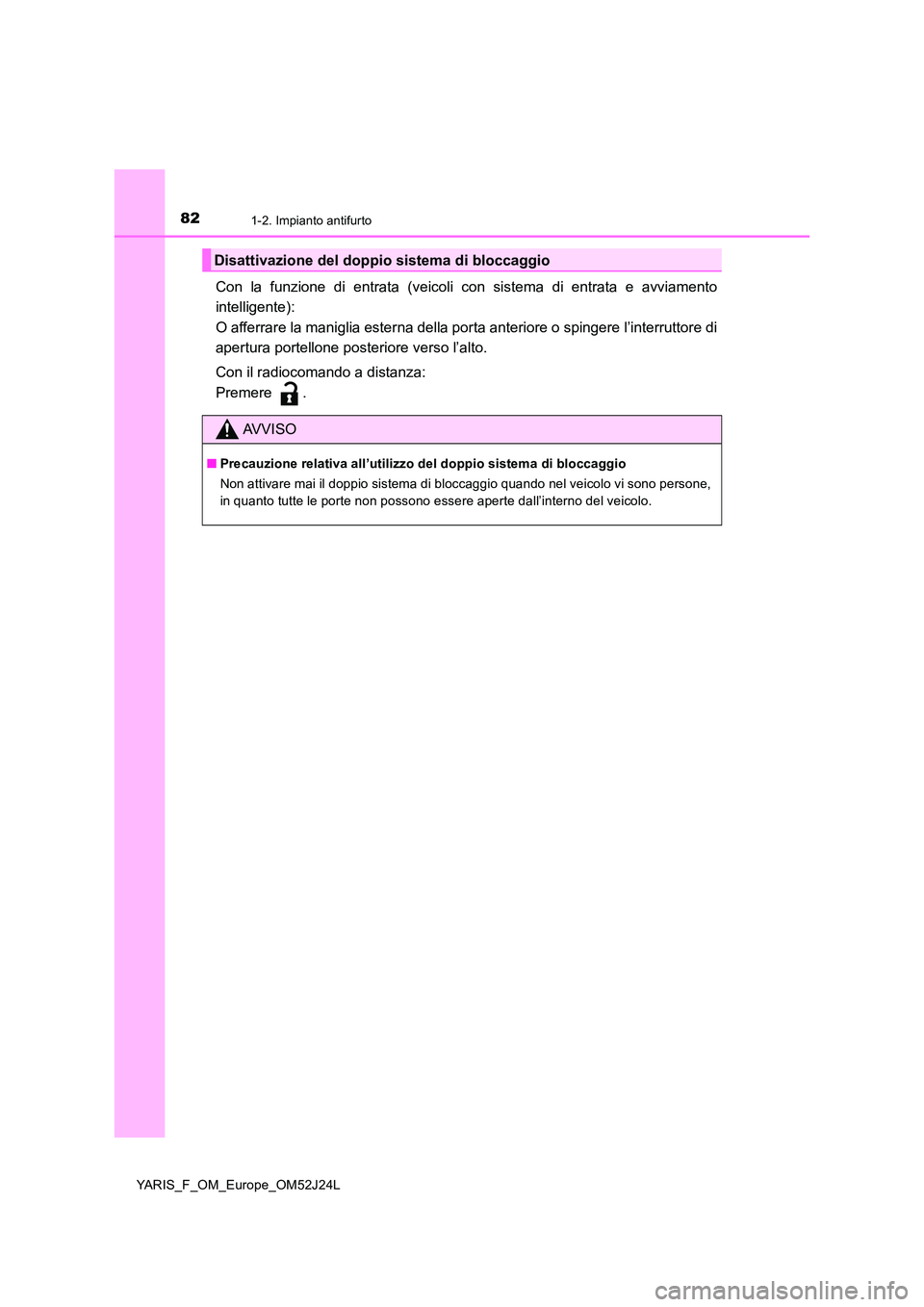

821-2. Impianto antifurto
YARIS_F_OM_Europe_OM52J24L
Con la funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente):
O afferrare la maniglia esterna della porta anteriore o spingere l’interruttore di
apertura portellone posteriore verso l’alto.
Con il radiocomando a distanza:
Premere .
Disattivazione del doppio sistema di bloccaggio
AVVISO
■ Precauzione relativa all’utilizzo del doppio sistema di bloccaggio
Non attivare mai il doppio sistema di bloccaggio quando nel veicolo vi sono persone,
in quanto tutte le porte non possono essere aperte dall’interno del veicolo.

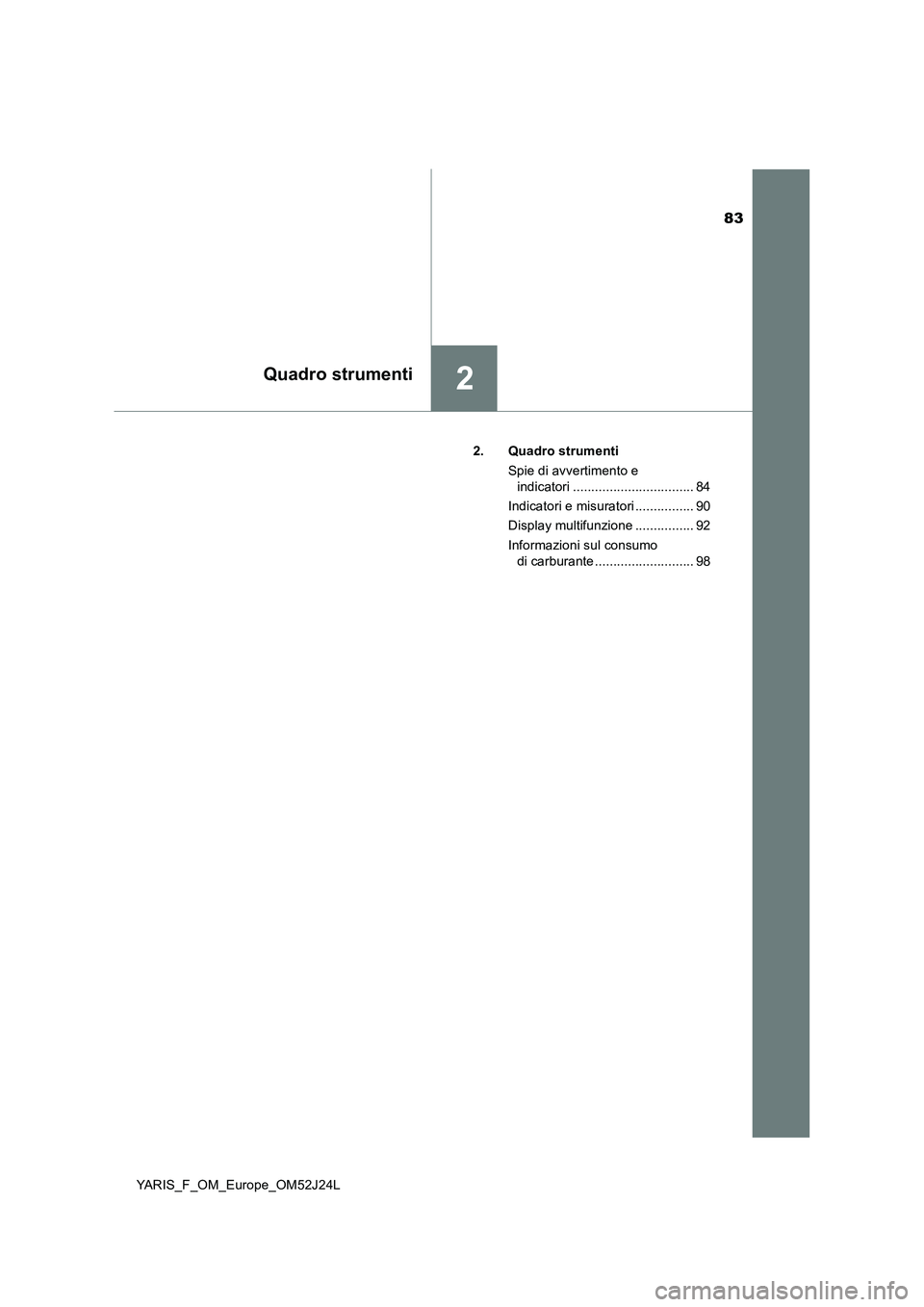

83
2Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 84
Indicatori e misuratori ................ 90
Display multifunzione ................ 92
Informazioni sul consumo
di carburante ........................... 98

842. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

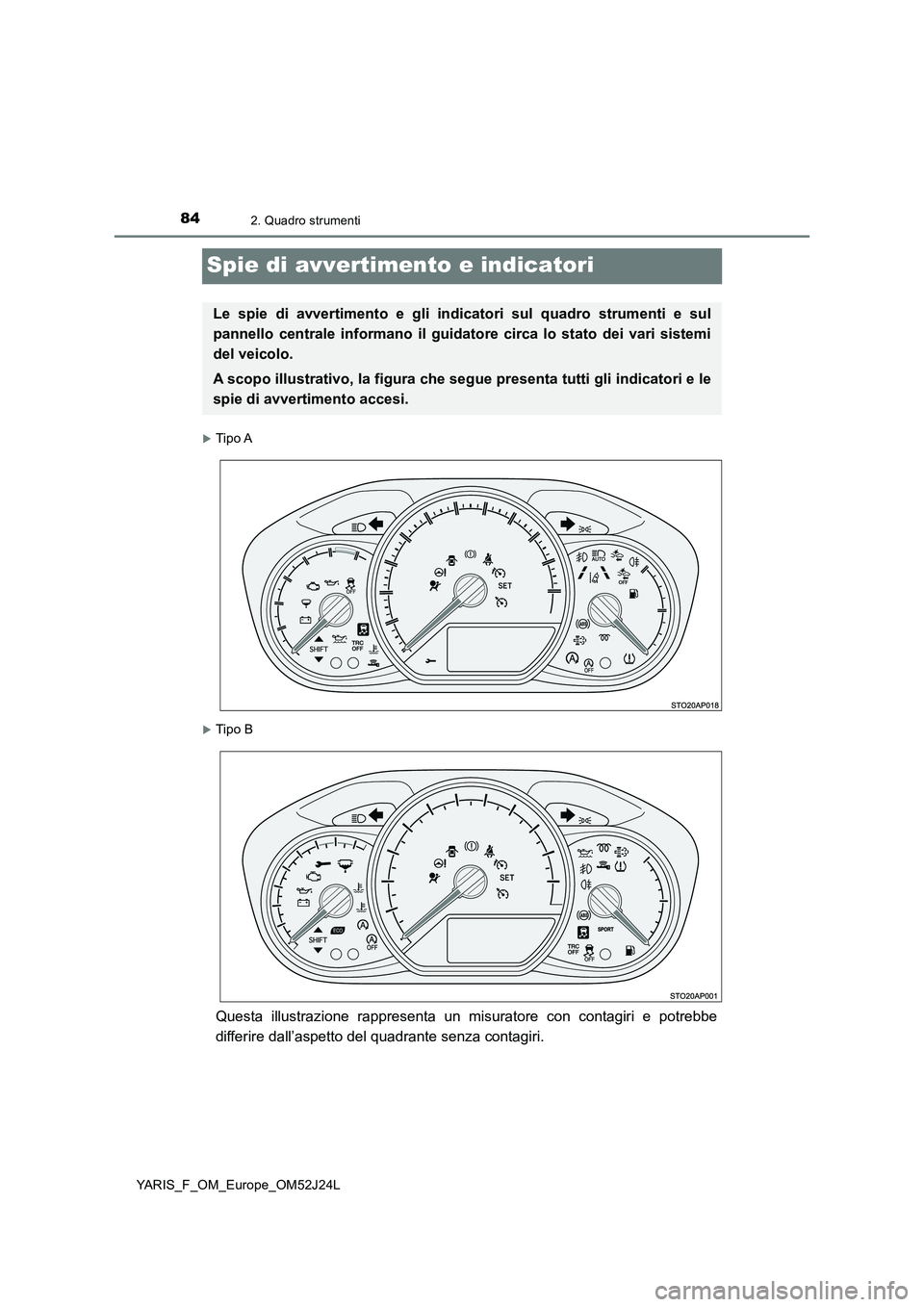

Spie di avvertimento e indicatori
Tipo A
Tipo B
Questa illustrazione rappresenta un misuratore con contagiri e potrebbe
differire dall’aspetto del quadrante senza contagiri.
Le spie di avvertimento e gli indi catori sul quadro strumenti e sul
pannello centrale informano il guid atore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

852. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

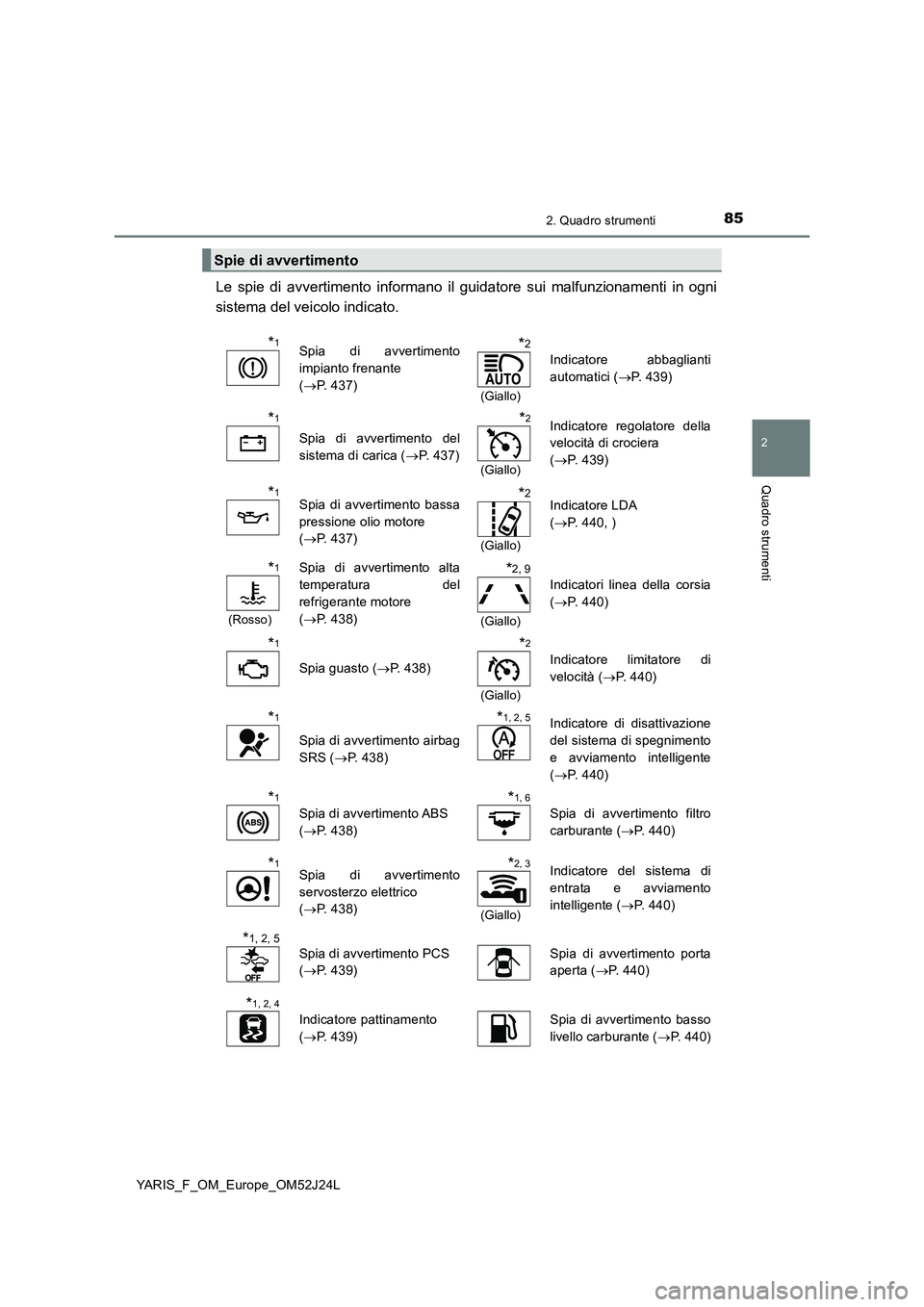

Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1Spia di avvertimento
impianto frenante
( P. 437)
*2
(Giallo)
Indicatore abbaglianti
automatici ( P. 439)
*1
Spia di avvertimento del
sistema di carica ( P. 4 3 7 )
*2
(Giallo)
Indicatore regolatore della
velocità di crociera
( P. 439)
*1Spia di avvertimento bassa
pressione olio motore
( P. 437)
*2
(Giallo)
Indicatore LDA
( P. 440, )
*1
(Rosso)
Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 438)
*2, 9
(Giallo)
Indicatori linea della corsia
( P. 440)
*1
Spia guasto (P. 438)
*2
(Giallo)
Indicatore limitatore di
velocità ( P. 440)
*1
Spia di avvertimento airbag
SRS ( P. 438)
*1, 2, 5Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 440)
*1
Spia di avvertimento ABS
( P. 438)
*1, 6
Spia di avvertimento filtro
carburante ( P. 440)
*1Spia di avvertimento
servosterzo elettrico
( P. 438)
*2, 3
(Giallo)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 440)
*1, 2, 5Spia di avvertimento PCS
( P. 439)
Spia di avvertimento porta
aperta ( P. 440)
*1, 2, 4
Indicatore pattinamento
( P. 439)
Spia di avvertimento basso
livello carburante ( P. 440)

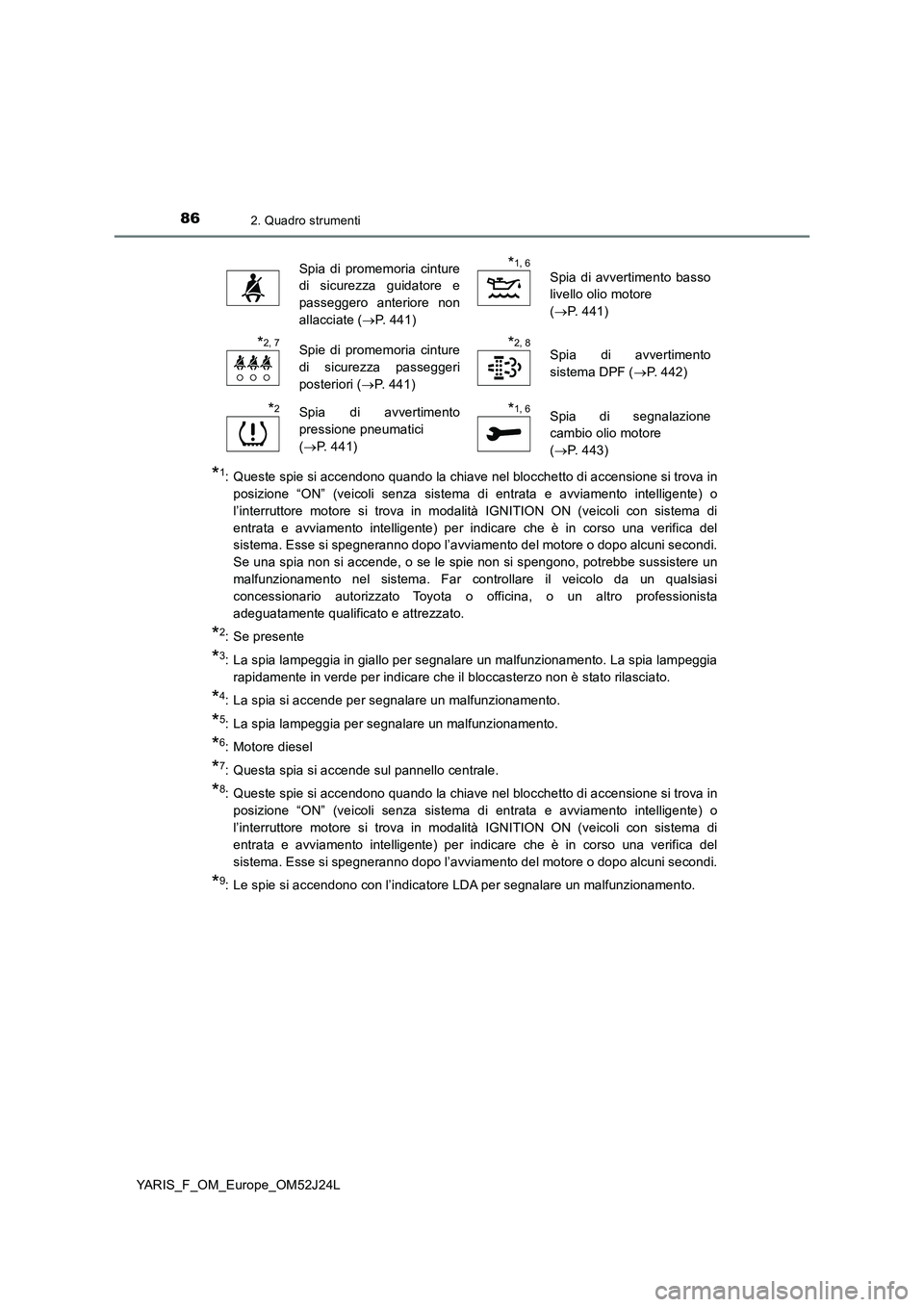

862. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
*1: Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o
l’interruttore motore si trova in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Se una spia non si accende, o se le spie non si spengono, potrebbe sussistere un
malfunzionamento nel sistema. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia in giallo per segnalare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*4: La spia si accende per segnalare un malfunzionamento.
*5: La spia lampeggia per segnalare un malfunzionamento.
*6: Motore diesel
*7: Questa spia si accende sul pannello centrale.
*8: Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o
l’interruttore motore si trova in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
*9: Le spie si accendono con l’indicatore LDA per segnalare un malfunzionamento.
Spia di promemoria cinture
di sicurezza guidatore e
passeggero anteriore non
allacciate ( P. 441)
*1, 6Spia di avvertimento basso
livello olio motore
( P. 441)
*2, 7Spie di promemoria cinture
di sicurezza passeggeri
posteriori ( P. 441)
*2, 8Spia di avvertimento
sistema DPF ( P. 442)
*2Spia di avvertimento
pressione pneumatici
( P. 441)
*1, 6Spia di segnalazione
cambio olio motore
( P. 443)

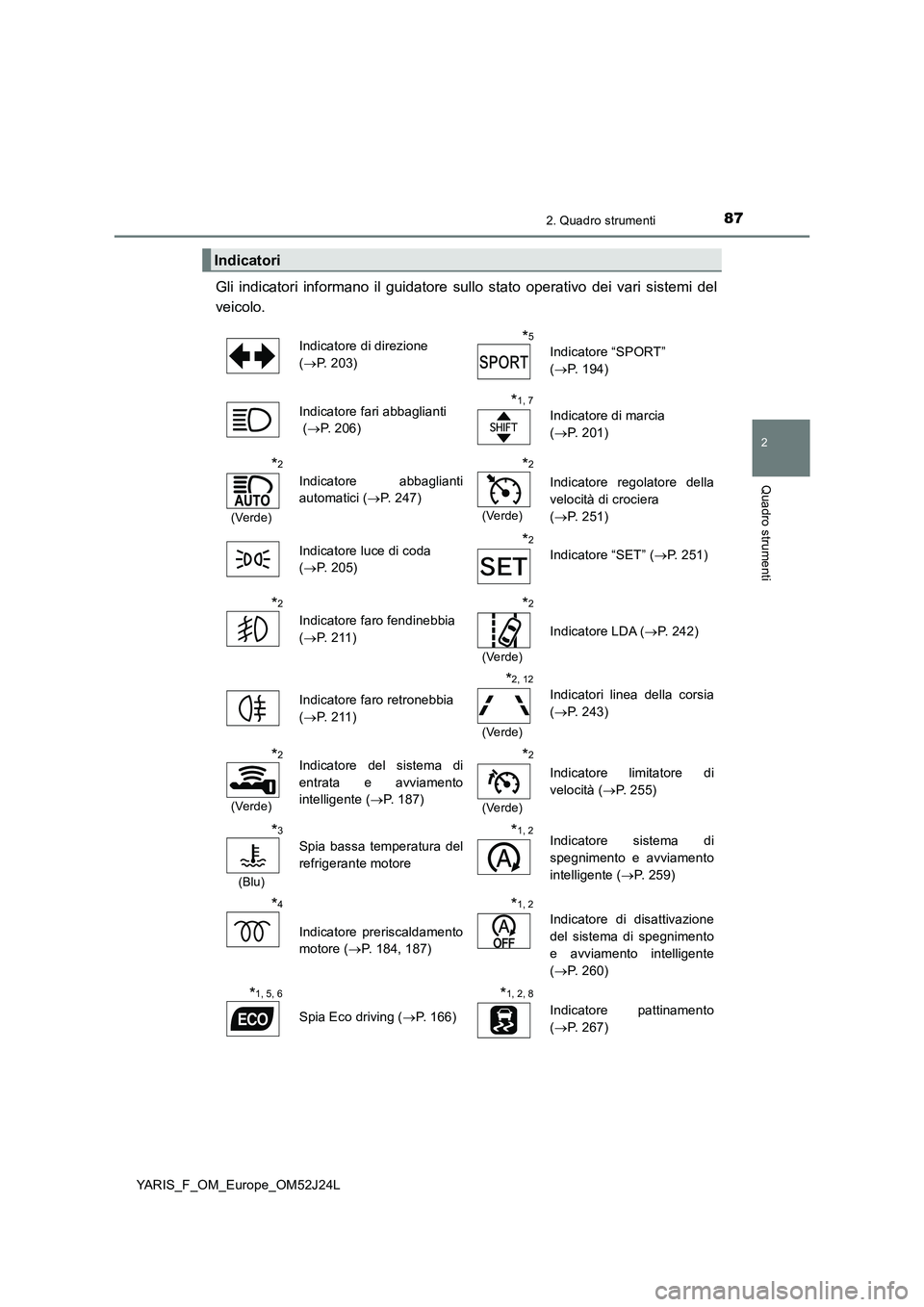

872. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
( P. 203)
*5
Indicatore “SPORT”
( P. 194)
Indicatore fari abbaglianti
( P. 206)
*1, 7
Indicatore di marcia
( P. 201)
*2
(Verde)
Indicatore abbaglianti
automatici ( P. 247)
*2
(Verde)
Indicatore regolatore della
velocità di crociera
( P. 251)
Indicatore luce di coda
( P. 205)
*2
Indicatore “SET” (P. 251)
*2
Indicatore faro fendinebbia
( P. 2 1 1 )
*2
(Verde)
Indicatore LDA (P. 242)
Indicatore faro retronebbia
( P. 2 1 1 )
*2, 12
(Verde)
Indicatori linea della corsia
( P. 243)
*2
(Verde)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 187)
*2
(Verde)
Indicatore limitatore di
velocità ( P. 255)
*3
(Blu)
Spia bassa temperatura del
refrigerante motore
*1, 2Indicatore sistema di
spegnimento e avviamento
intelligente ( P. 259)
*4
Indicatore preriscaldamento
motore ( P. 184, 187)
*1, 2
Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 260)
*1, 5, 6
Spia Eco driving (P. 166)
*1, 2, 8
Indicatore pattinamento
( P. 267)

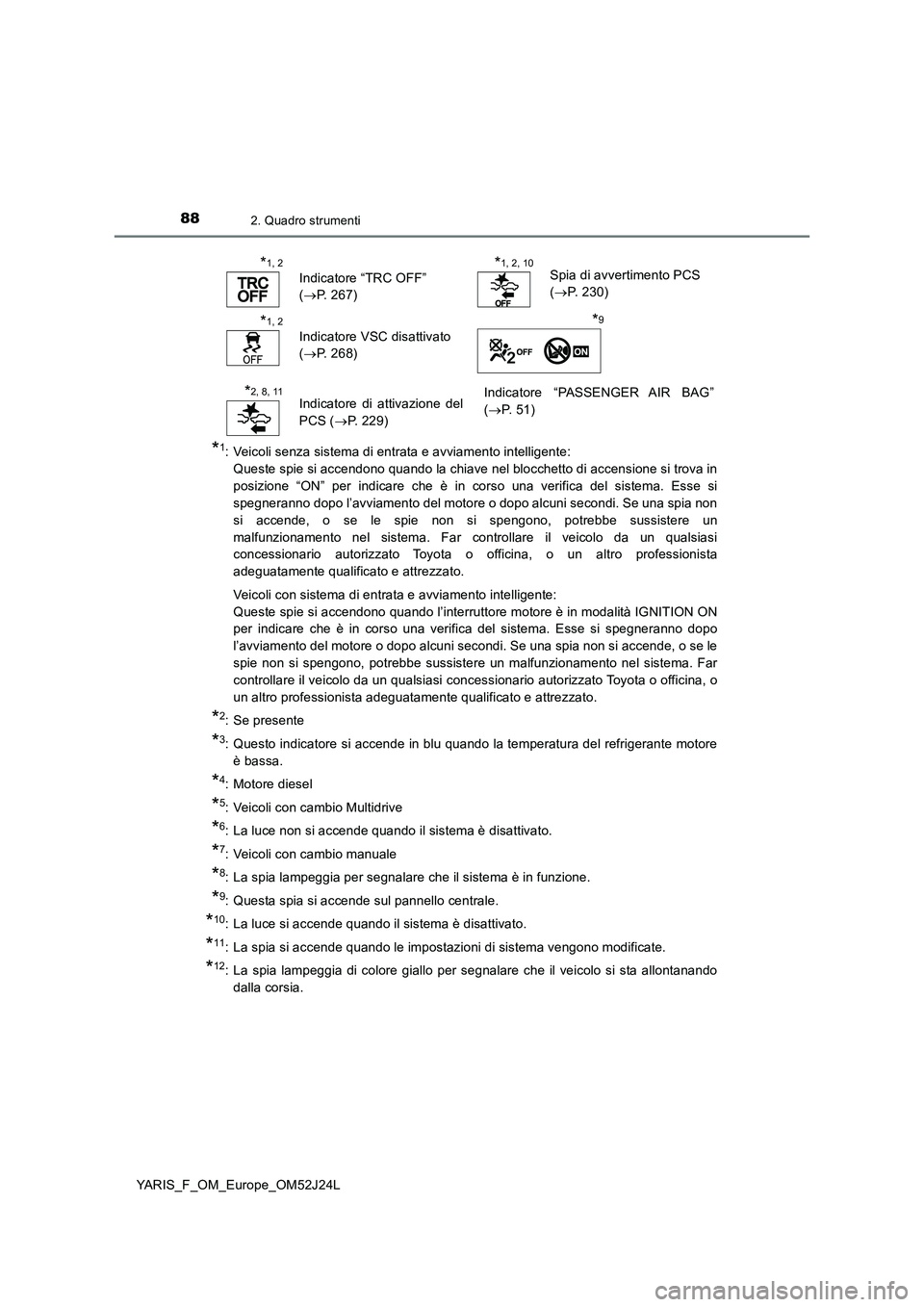

882. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
*1: Veicoli senza sistema di entrata e avviamento intelligente:
Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” per indicare che è in corso una verifica del sistema. Esse si
spegneranno dopo l’avviamento del motore o dopo alcuni secondi. Se una spia non
si accende, o se le spie non si spengono, potrebbe sussistere un
malfunzionamento nel sistema. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Veicoli con sistema di entrata e avviamento intelligente:
Queste spie si accendono quando l’interruttore motore è in modalità IGNITION ON
per indicare che è in corso una verifica del sistema. Esse si spegneranno dopo
l’avviamento del motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: Se presente
*3: Questo indicatore si accende in blu quando la temperatura del refrigerante motore
è bassa.
*4: Motore diesel
*5: Veicoli con cambio Multidrive
*6: La luce non si accende quando il sistema è disattivato.
*7: Veicoli con cambio manuale
*8: La spia lampeggia per segnalare che il sistema è in funzione.
*9: Questa spia si accende sul pannello centrale.
*10: La luce si accende quando il sistema è disattivato.
*11: La spia si accende quando le impostazioni di sistema vengono modificate.
*12: La spia lampeggia di colore giallo per segnalare che il veicolo si sta allontanando
dalla corsia.
*1, 2
Indicatore “TRC OFF”
( P. 267)
*1, 2, 10Spia di avvertimento PCS
( P. 230)
*1, 2
Indicatore VSC disattivato
( P. 268)
*9
*2, 8, 11Indicatore di attivazione del
PCS ( P. 229)
Indicatore “PASSENGER AIR BAG”
( P. 51)

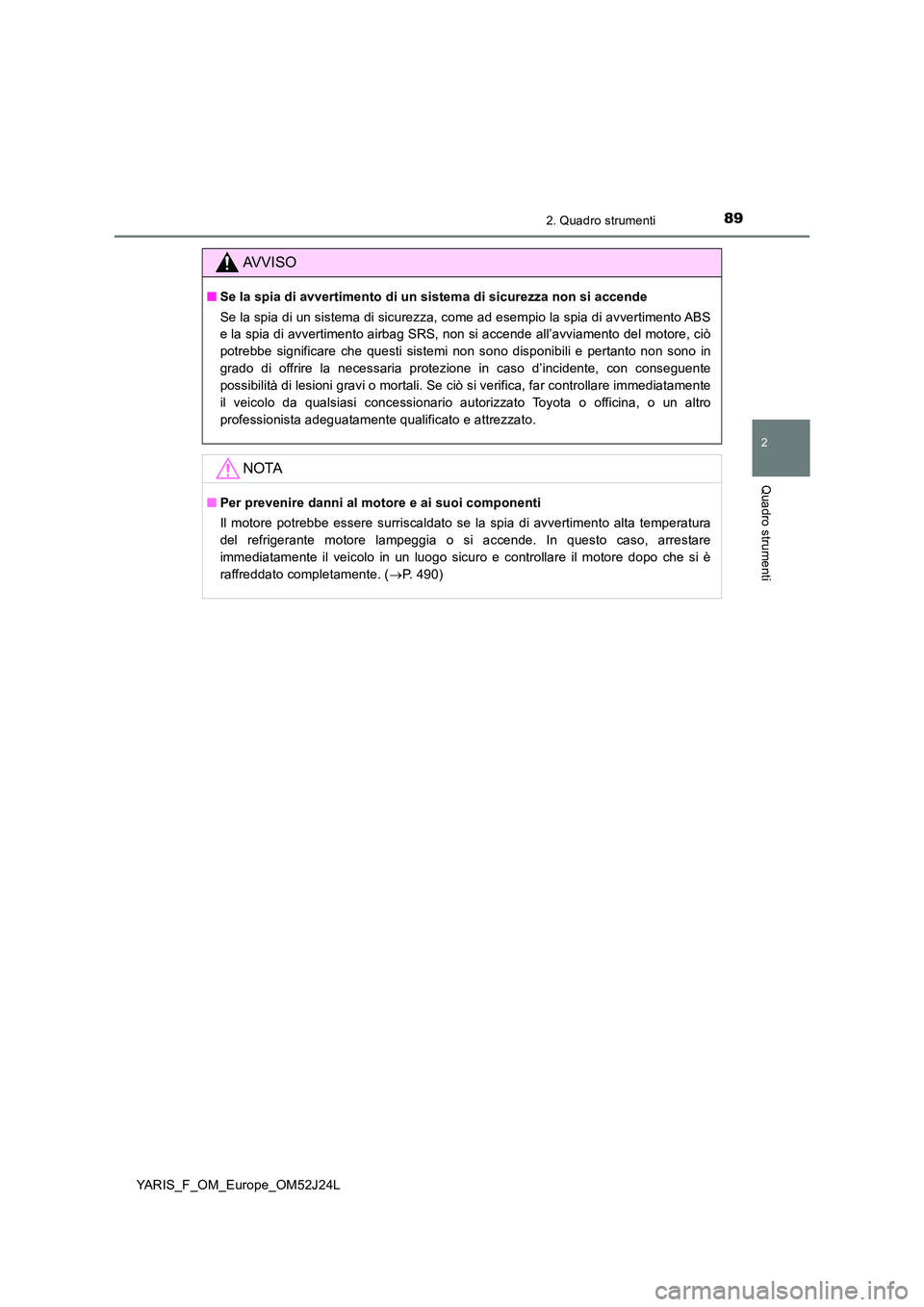

892. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 490)

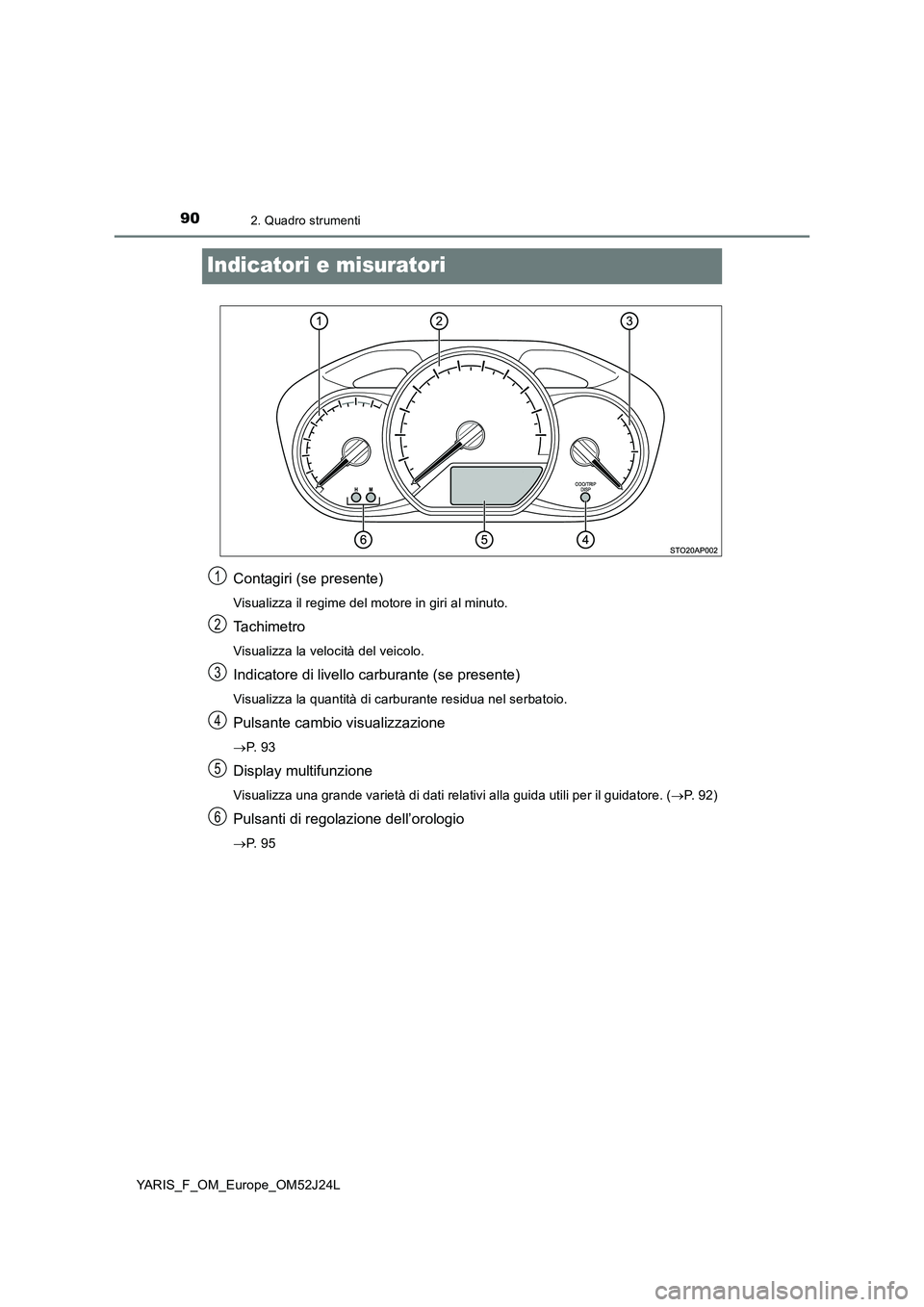

902. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
Indicatori e misuratori
Contagiri (se presente)
Visualizza il regime del motore in giri al minuto.
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante (se presente)
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
P. 9 3
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore. (P. 9 2 )
Pulsanti di regolazione dell’orologio
P. 9 5
1
2
3
4
5
6
