912. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

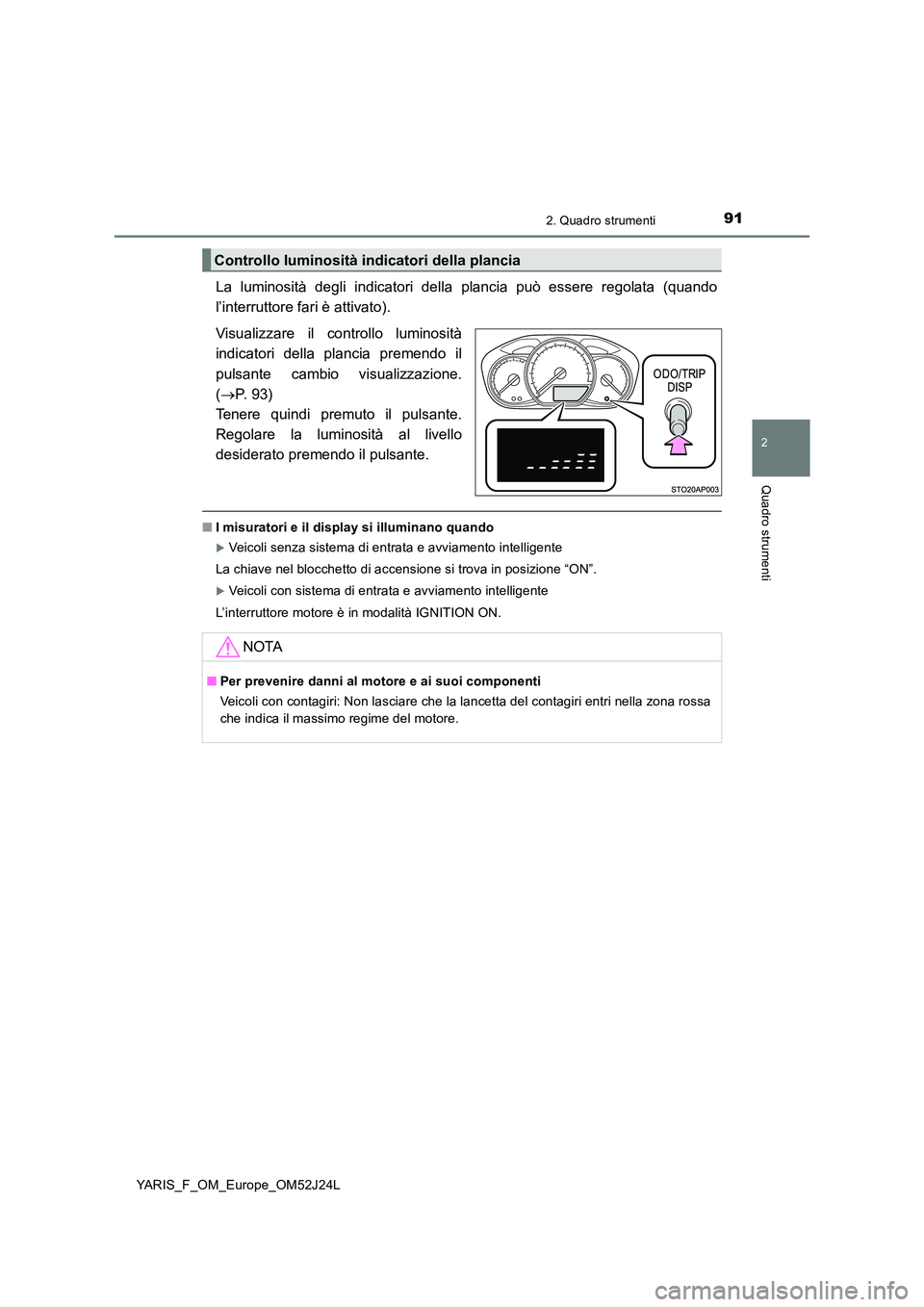

La luminosità degli indicatori della plancia può essere regolata (quando
l’interruttore fari è attivato).
Visualizzare il controllo luminosità
indicatori della plancia premendo il
pulsante cambio visualizzazione.
( P. 9 3 )
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
Controllo luminosità indicatori della plancia
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Veicoli con contagiri: Non lasciare che la lancetta del contagiri entri nella zona rossa
che indica il massimo regime del motore.

922. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

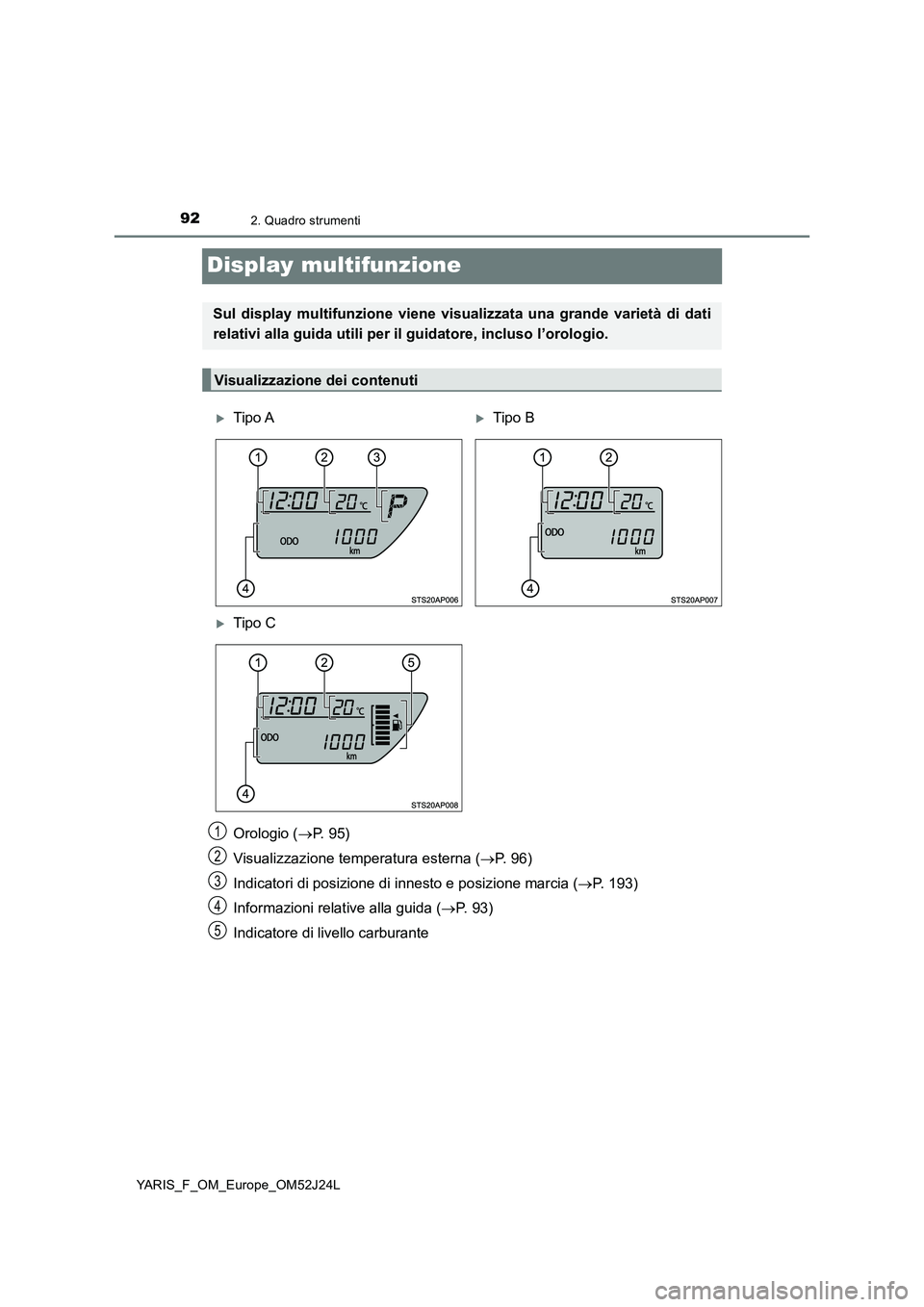

Display multifunzione
Orologio (P. 95)
Visualizzazione temperatura esterna ( P. 96)
Indicatori di posizione di innesto e posizione marcia (P. 193)
Informazioni relative alla guida ( P. 93)
Indicatore di livello carburante
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
Tipo ATipo B
Tipo C
1
2
3
4
5

932. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
.

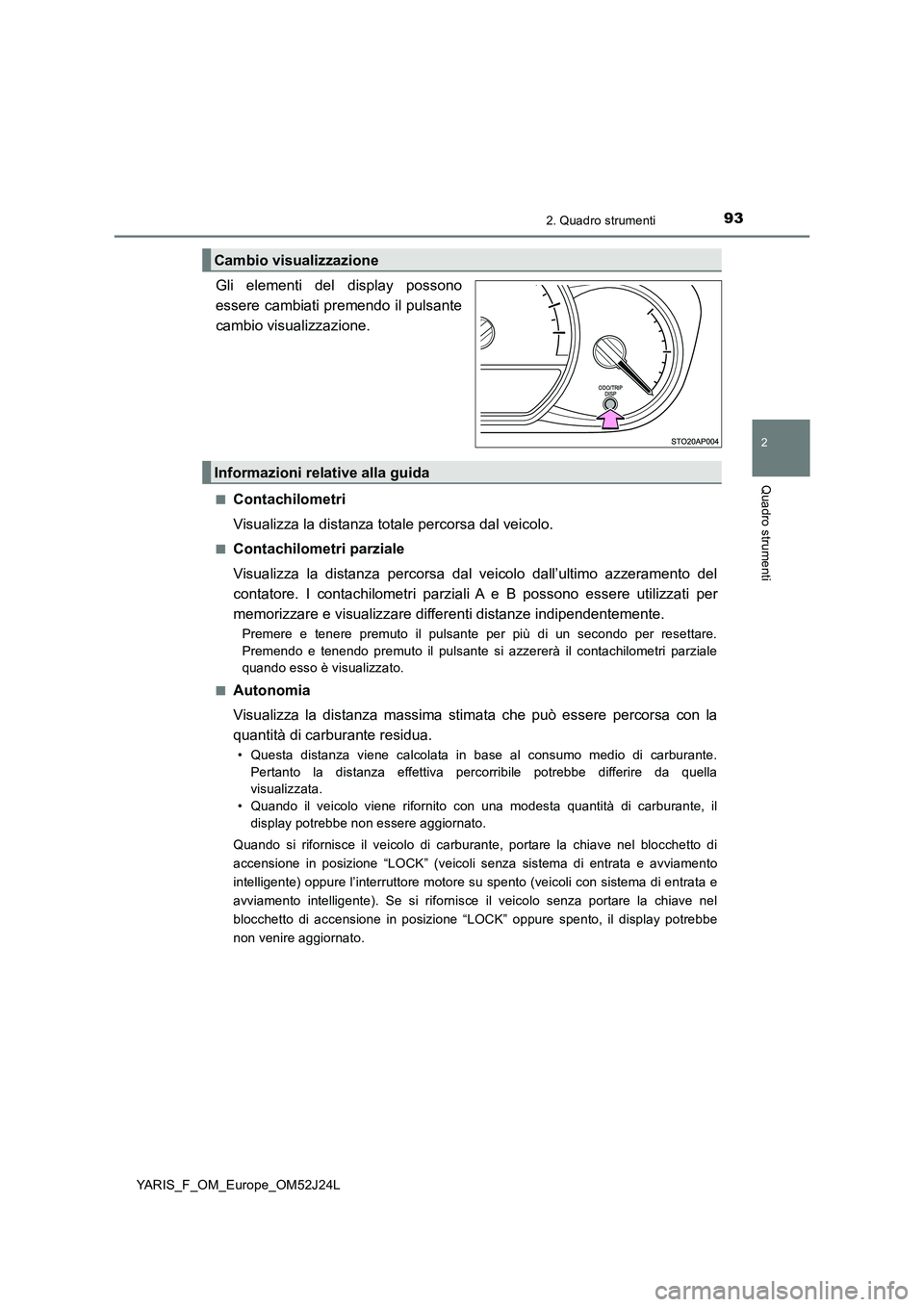

Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK” (veicoli senza sistema di entrata e avviamento
intelligente) oppure l’interruttore motore su spento (veicoli con sistema di entrata e
avviamento intelligente). Se si rifornisce il veicolo senza portare la chiave nel
blocchetto di accensione in posizione “LOCK” oppure spento, il display potrebbe
non venire aggiornato.
Cambio visualizzazione
Informazioni relative alla guida

942. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

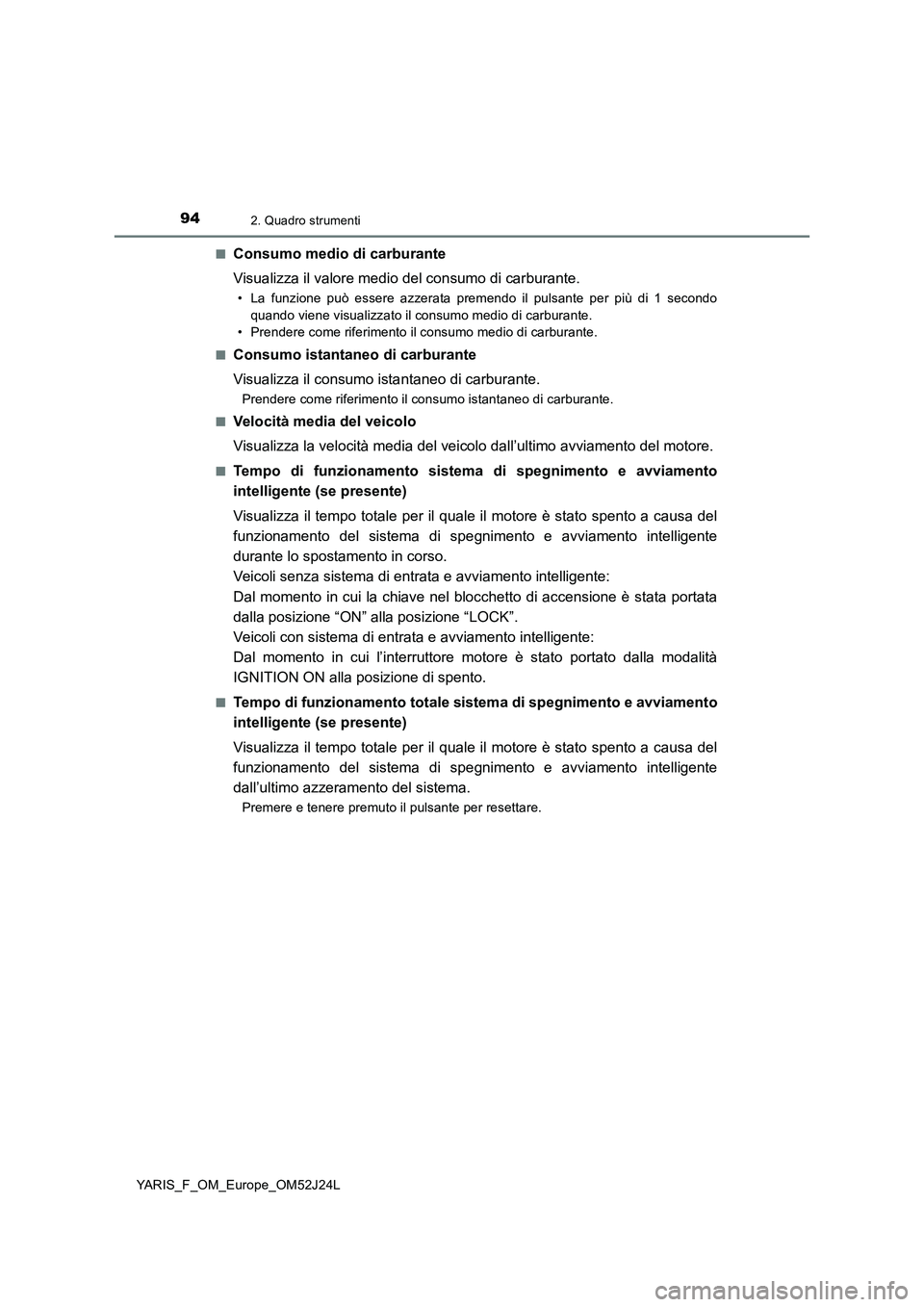

■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.
■Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente:
Dal momento in cui la chiave nel blocchetto di accensione è stata portata
dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Dal momento in cui l’interruttore motore è stato portato dalla modalità
IGNITION ON alla posizione di spento.
■Tempo di funzionamento totale sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
dall’ultimo azzeramento del sistema.
Premere e tenere premuto il pulsante per resettare.

952. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

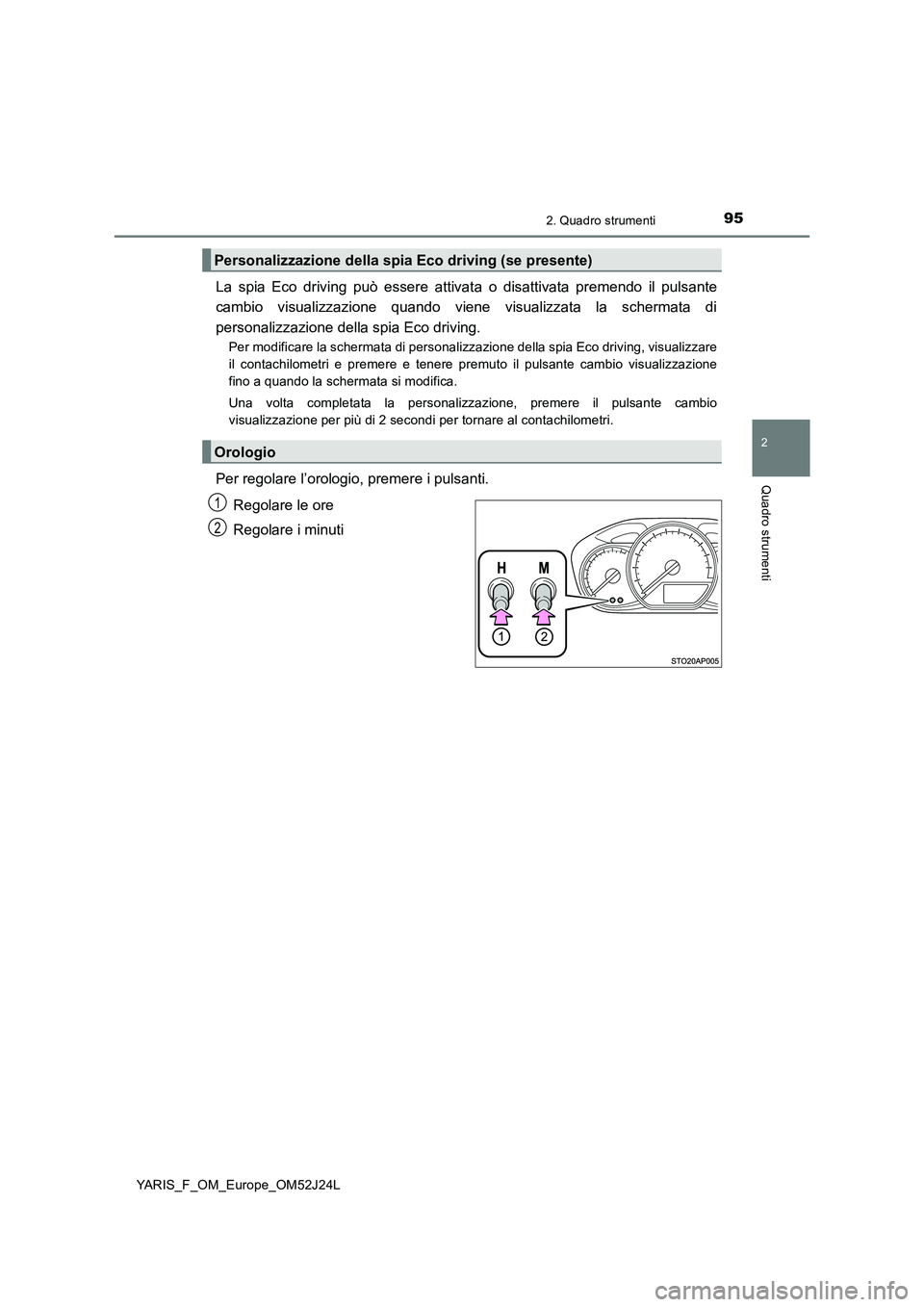

La spia Eco driving può essere attivata o disattivata premendo il pulsante
cambio visualizzazione quando viene visualizzata la schermata di
personalizzazione della spia Eco driving.
Per modificare la schermata di personalizzazione della spia Eco driving, visualizzare
il contachilometri e premere e tenere premuto il pulsante cambio visualizzazione
fino a quando la schermata si modifica.
Una volta completata la personalizzazione, premere il pulsante cambio
visualizzazione per più di 2 secondi per tornare al contachilometri.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
Personalizzazione della spia Eco driving (se presente)
Orologio
1
2

962. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

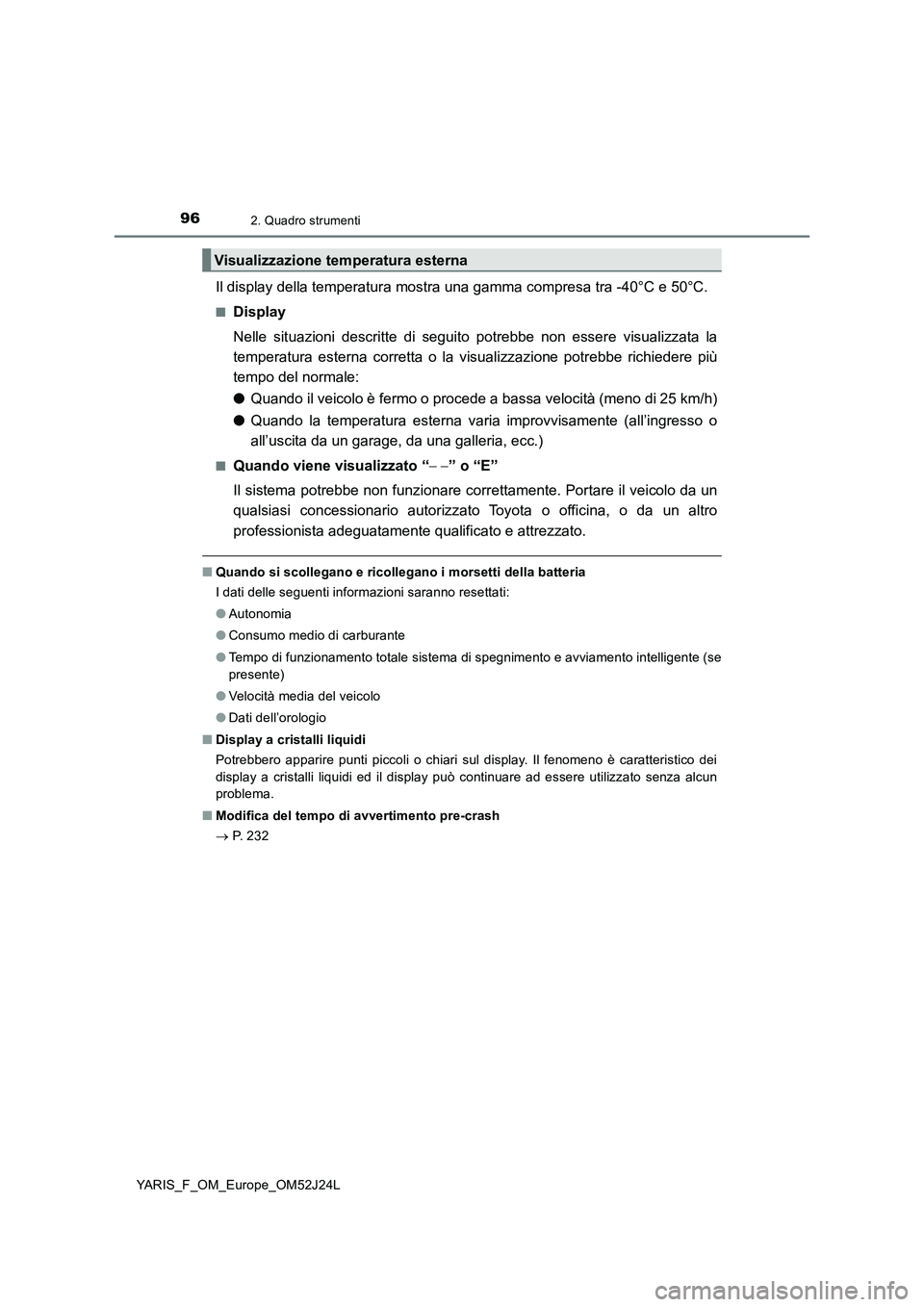

Il display della temperatura mostra una gamma compresa tra -40°C e 50°C.
■Display
Nelle situazioni descritte di seguito potrebbe non essere visualizzata la
temperatura esterna corretta o la visualizzazione potrebbe richiedere più
tempo del normale:
● Quando il veicolo è fermo o procede a bassa velocità (meno di 25 km/h)
● Quando la temperatura esterna varia improvvisamente (all’ingresso o
all’uscita da un garage, da una galleria, ecc.)
■Quando viene visualizzato “ ” o “E”
Il sistema potrebbe non funzionare correttamente. Portare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
■ Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati:
● Autonomia
● Consumo medio di carburante
● Tempo di funzionamento totale sistema di spegnimento e avviamento intelligente (se
presente)
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 3 2
Visualizzazione temperatura esterna

972. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

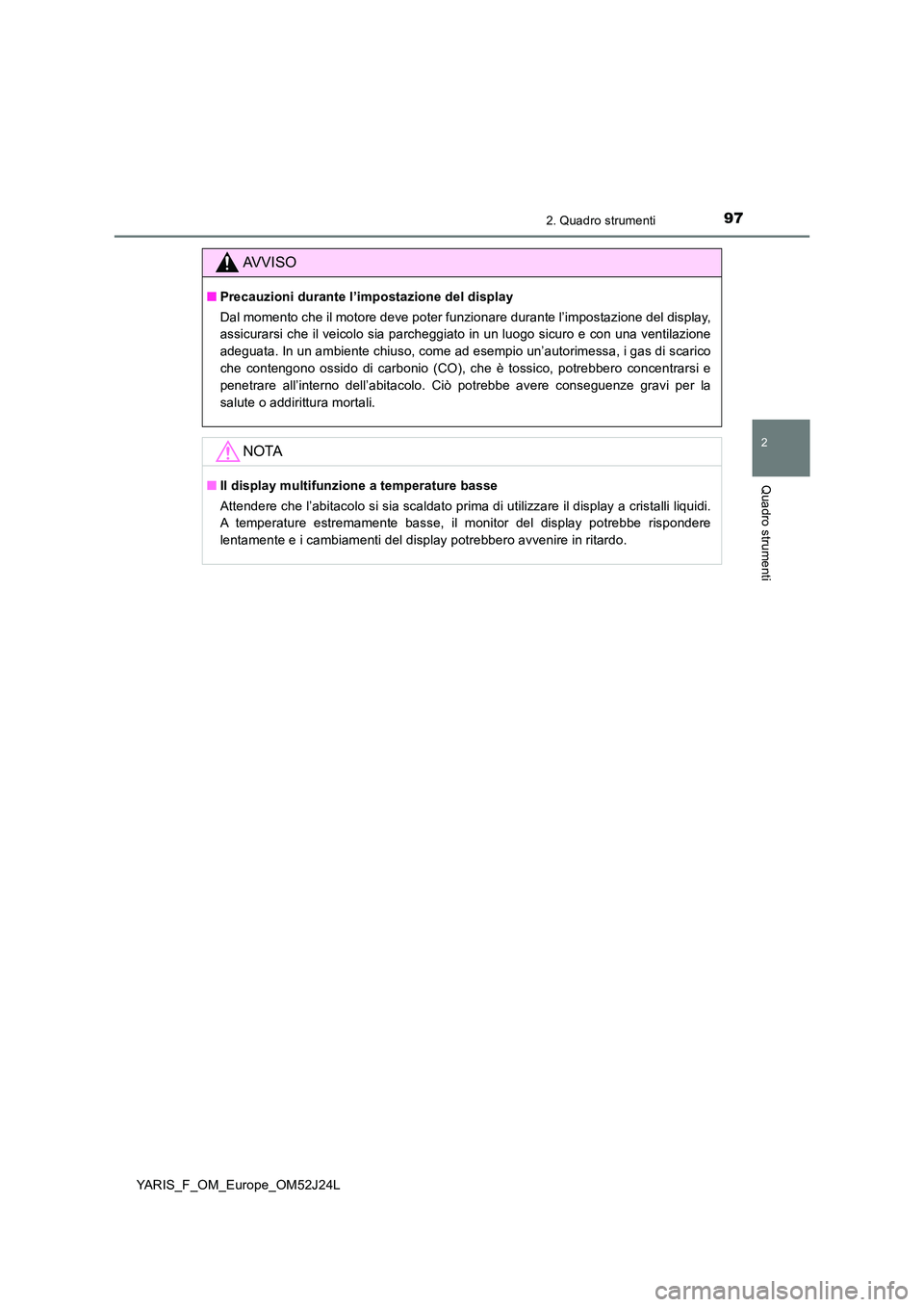

AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display potrebbe rispondere
lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

982. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

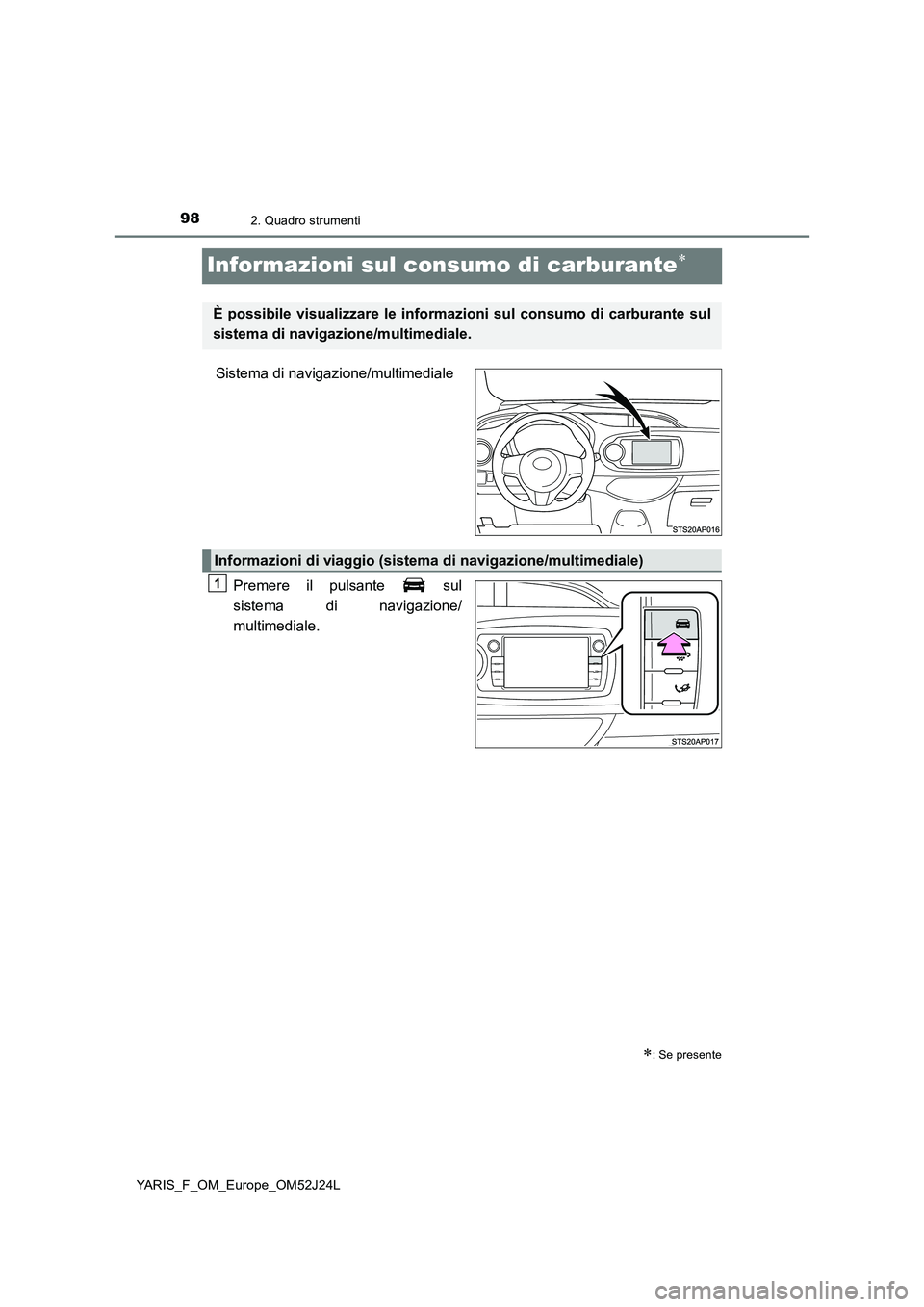

Informazioni sul consumo di carburante
Sistema di navigazione/multimediale
Premere il pulsante sul
sistema di navigazione/
multimediale.
: Se presente
È possibile visualizzare le informazioni sul consumo di carburante sul
sistema di navigazione/multimediale.
Informazioni di viaggio (sistema di navigazione/multimediale)
1

992. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

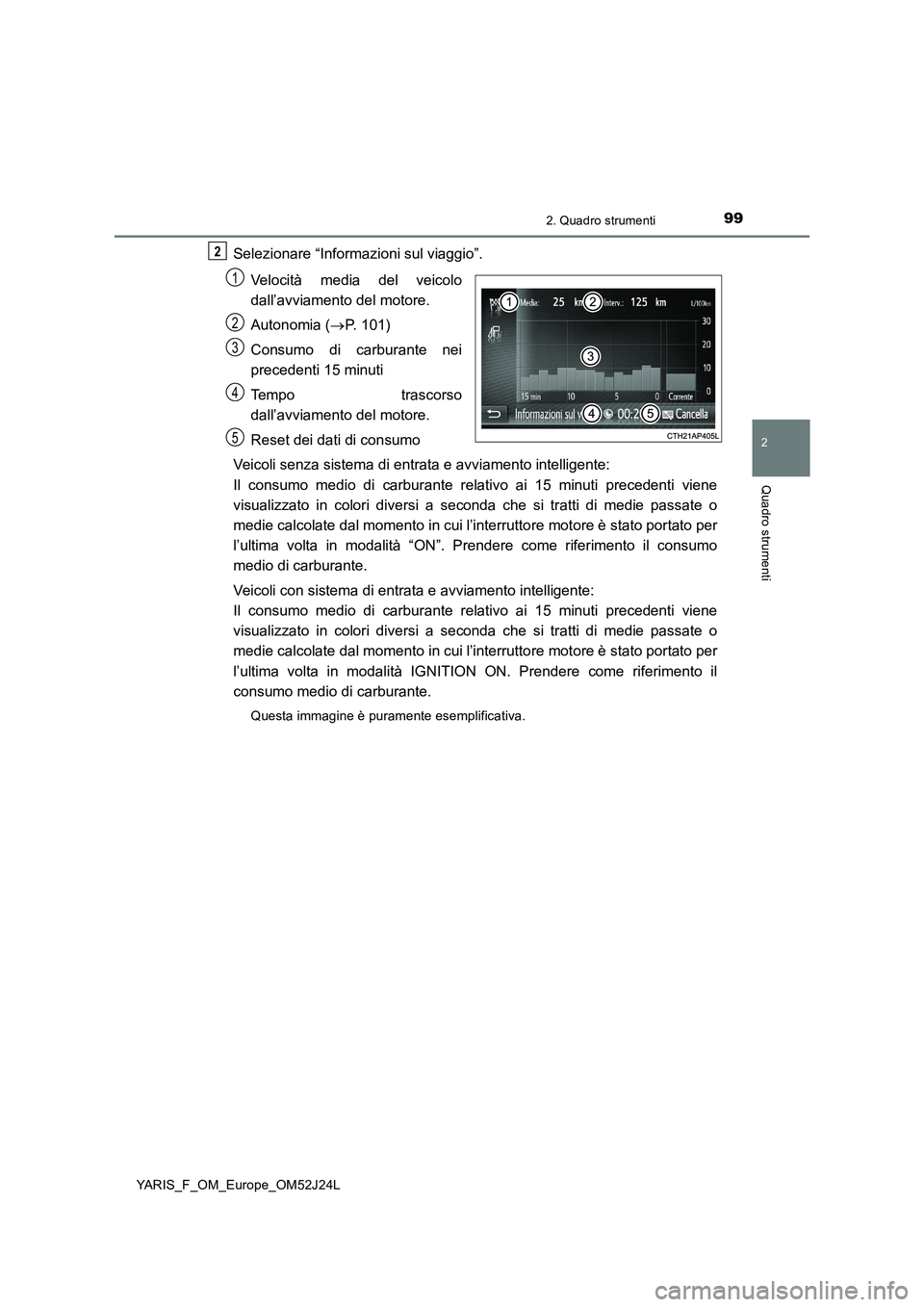

Selezionare “Informazioni sul viaggio”.
Velocità media del veicolo
dall’avviamento del motore.
Autonomia ( P. 101)
Consumo di carburante nei
precedenti 15 minuti
Tempo trascorso
dall’avviamento del motore.
Reset dei dati di consumo
Veicoli senza sistema di entrata e avviamento intelligente:
Il consumo medio di carburante relativo ai 15 minuti precedenti viene
visualizzato in colori diversi a seconda che si tratti di medie passate o
medie calcolate dal momento in cui l’interruttore motore è stato portato per
l’ultima volta in modalità “ON”. Prendere come riferimento il consumo
medio di carburante.
Veicoli con sistema di entrata e avviamento intelligente:
Il consumo medio di carburante relativo ai 15 minuti precedenti viene
visualizzato in colori diversi a seconda che si tratti di medie passate o
medie calcolate dal momento in cui l’interruttore motore è stato portato per
l’ultima volta in modalità IGNITION ON. Prendere come riferimento il
consumo medio di carburante.
Questa immagine è puramente esemplificativa.
2
1
2
3
4
5

1002. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L

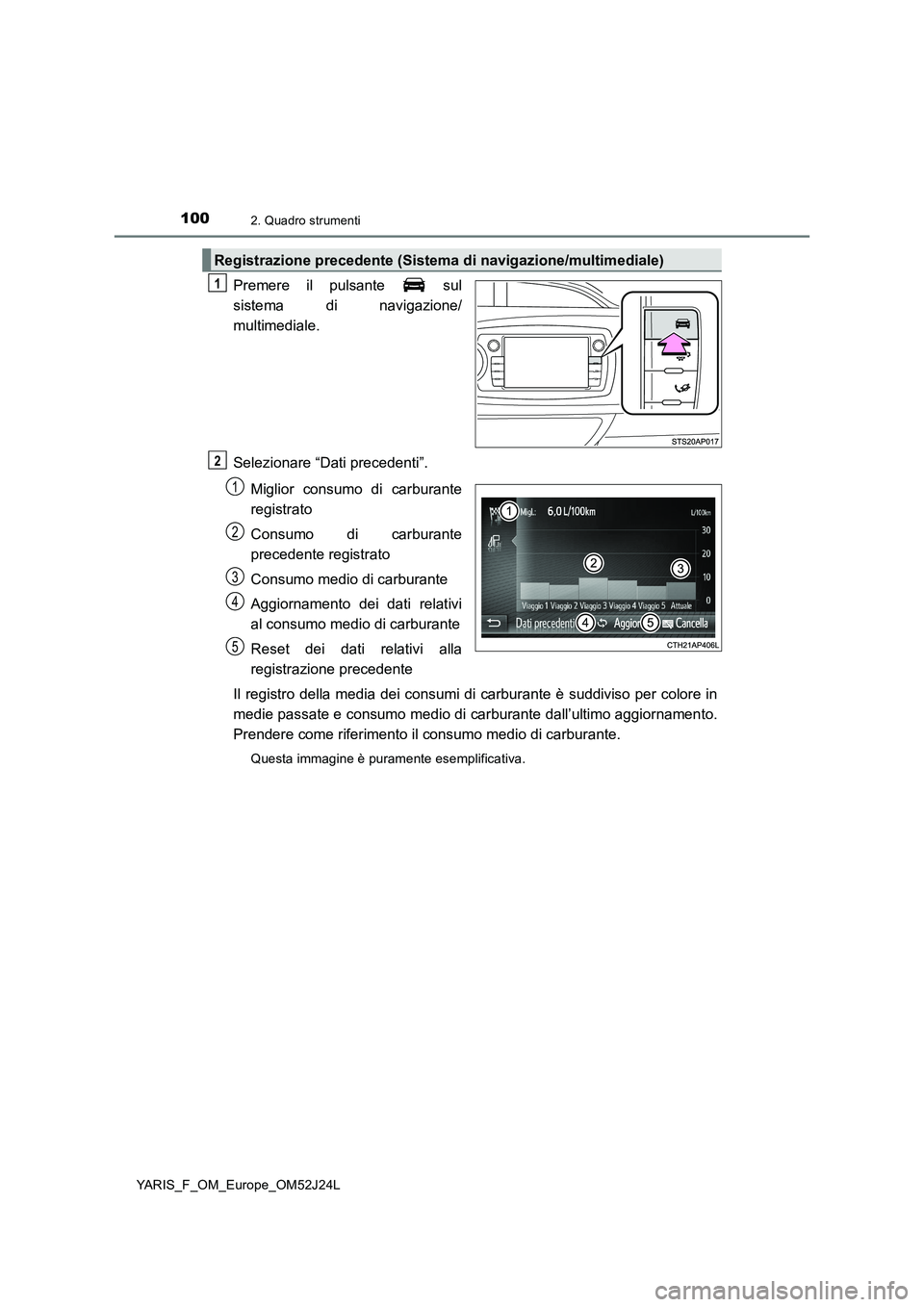

Premere il pulsante sul
sistema di navigazione/
multimediale.
Selezionare “Dati precedenti”.
Miglior consumo di carburante
registrato
Consumo di carburante
precedente registrato
Consumo medio di carburante
Aggiornamento dei dati relativi
al consumo medio di carburante
Reset dei dati relativi alla
registrazione precedente
Il registro della media dei consumi di carburante è suddiviso per colore in
medie passate e consumo medio di carburante dall’ultimo aggiornamento.
Prendere come riferimento il consumo medio di carburante.
Questa immagine è puramente esemplificativa.
Registrazione precedente (Sistema di navigazione/multimediale)
1
2
1
2
3
4
5
