4597-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ

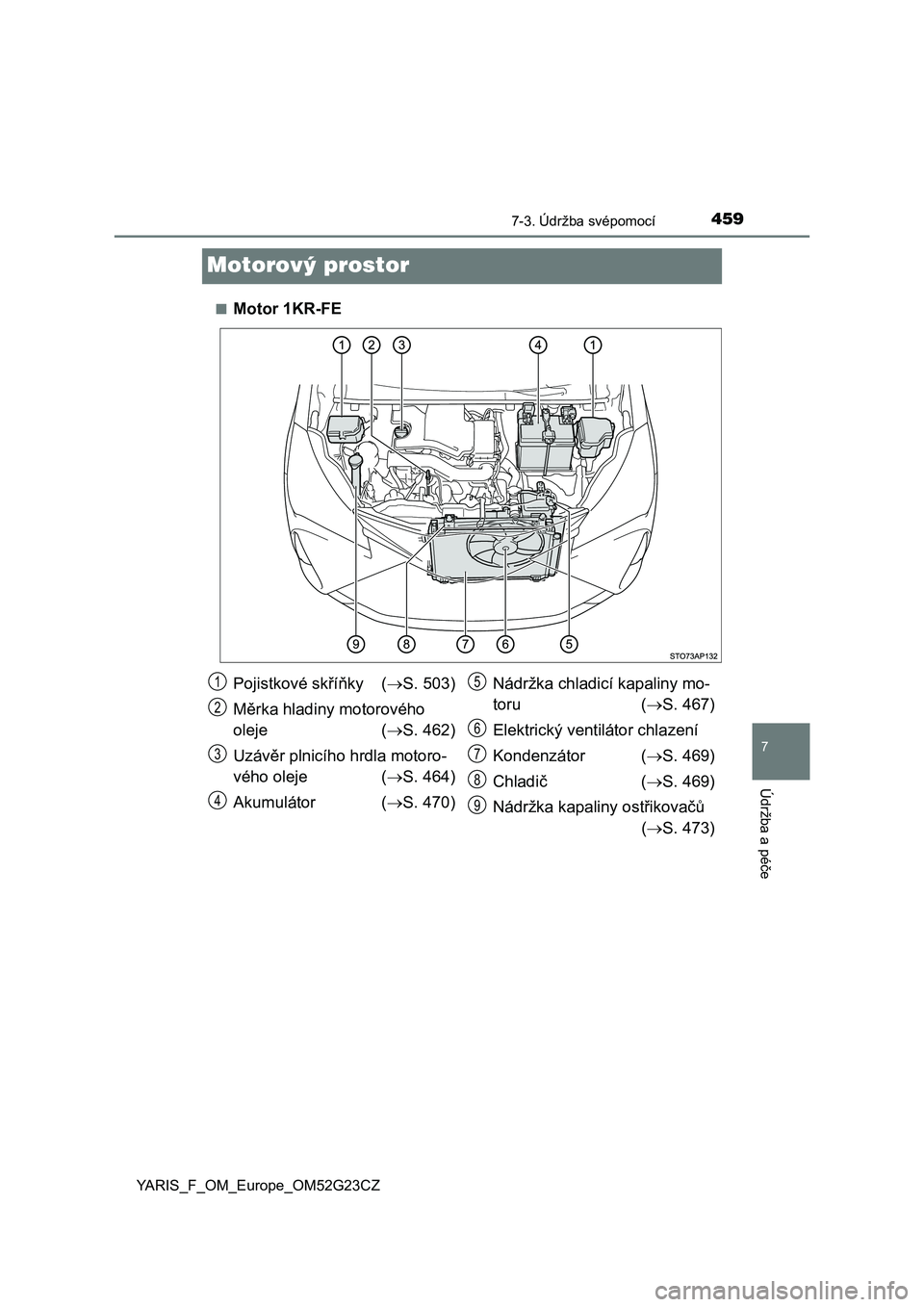

Motorový prostor
■Motor 1KR-FE
Pojistkové skříňky (S. 503)
Měrka hladiny motorového
oleje (S. 462)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 464)
Akumulátor (S. 470)Nádržka chladicí kapaliny mo-
toru (S. 467)
Elektrický ventilátor chlazení
Kondenzátor (S. 469)
Chladič (S. 469)
Nádržka kapaliny ostřikovačů
(S. 473)1
2
3
4
5
6
7
8
9

4607-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ■

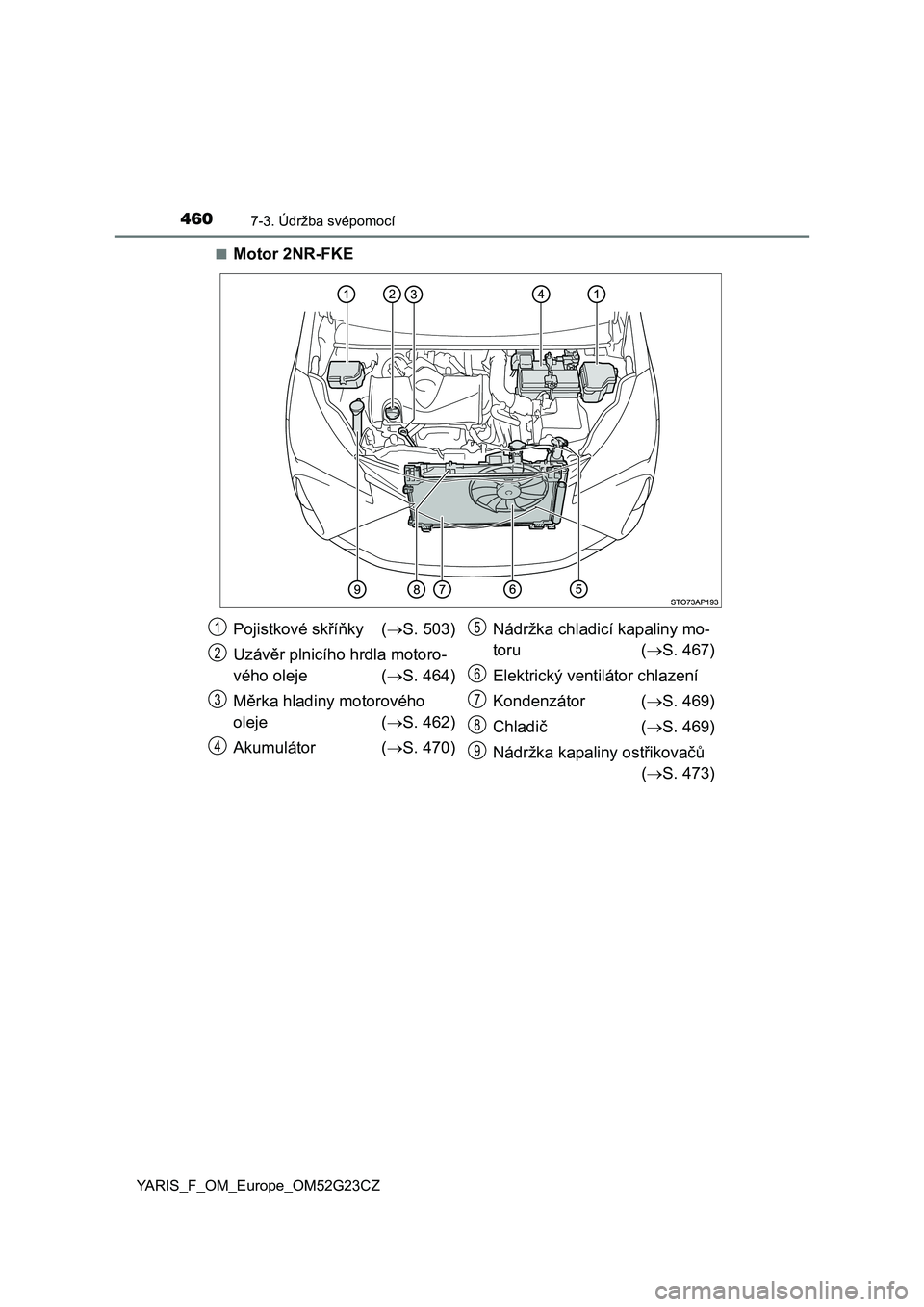

Motor 2NR-FKE
Pojistkové skříňky (S. 503)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 464)
Měrka hladiny motorového
oleje (S. 462)
Akumulátor (S. 470)Nádržka chladicí kapaliny mo-
toru (S. 467)
Elektrický ventilátor chlazení
Kondenzátor (S. 469)
Chladič (S. 469)
Nádržka kapaliny ostřikovačů
(S. 473)1
2
3
4
5
6
7
8
9

4617-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ■

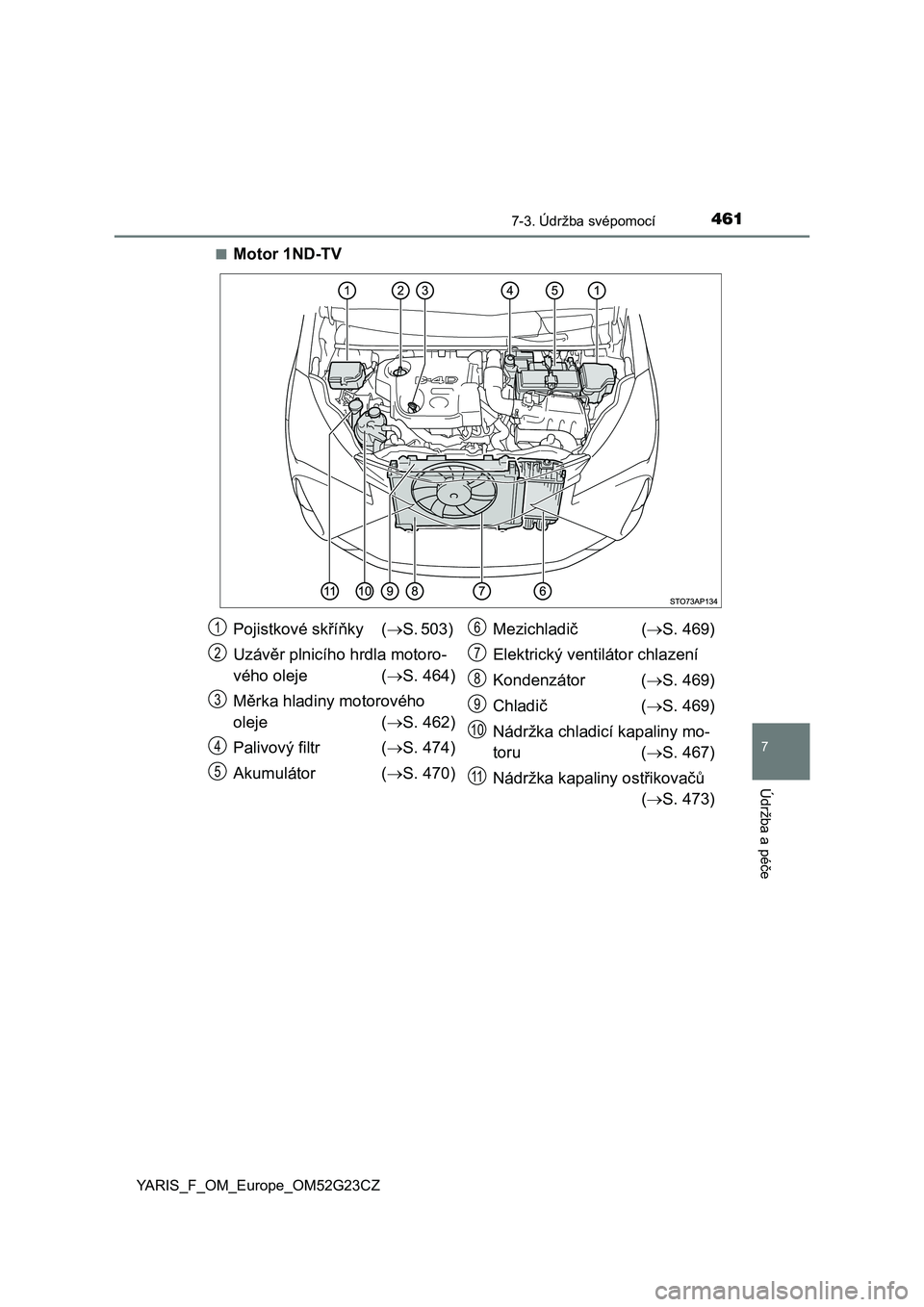

Motor 1ND-TV
Pojistkové skříňky (S. 503)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 464)
Měrka hladiny motorového
oleje (S. 462)
Palivový filtr (S. 474)
Akumulátor (S. 470)Mezichladič (S. 469)
Elektrický ventilátor chlazení
Kondenzátor (S. 469)
Chladič (S. 469)
Nádržka chladicí kapaliny mo-
toru (S. 467)
Nádržka kapaliny ostřikovačů
(S. 473)1
2
3
4
5
6
7
8
9
10
11

4637-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ

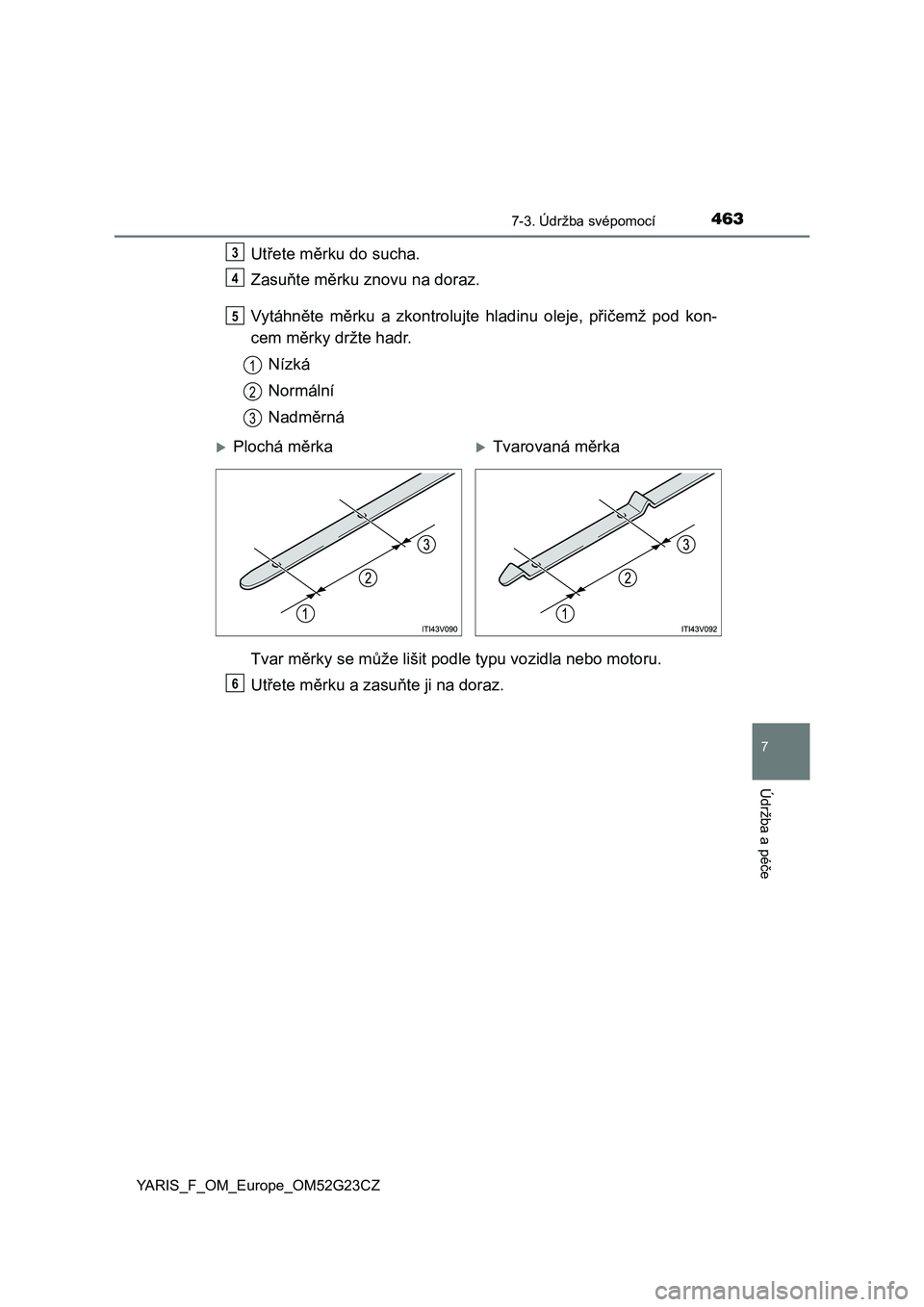

Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.3
4
5
1
2
3
Plochá měrkaTvarovaná měrka
6
