tažení TOYOTA YARIS 2017 Návod na použití (in Czech)

3
1
7
8 6 5
4
3
2
9
YARIS_F_OM_Europe_OM52G23CZ3-1. Informace o klíčích
Klíče ...................................132
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře........................144
Zadní dveře........................151
Systém bezklíčového
nastupování a startování .. 157
3-3. Seřízení sedadel
Přední sedadla...................174
Zadní sedadla ....................177
Opěrky hlavy ......................180
3-4. Seřízení volantu a zrcátek
Volant.................................183
Vnitřní zpětné zrcátko ........185
Vnější zpětná zrcátka ........187
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna ...1904-1. Před jízdou
Jízda s vozidlem................ 196
Náklad a zavazadla ........... 207
Tažení přívěsu .................. 209
4-2. Postupy pro jízdu
Spínač motoru (zapalování)
(vozidla bez systému
bezklíčového nastupování
a startování) .................... 219
Spínač motoru (zapalování)
(vozidla se systémem
bezklíčového nastupování
a startování) .................... 222
Multidrive ........................... 231
Manuální převodovka ........ 239
Páčka směrových světel ... 243
Parkovací brzda ................ 244
4-3. Ovládání světel a stěračů
Spínač světlometů............. 245
Spínač mlhových světel .... 250
Stěrač a ostřikovač
čelního skla ..................... 252
Stěrač a ostřikovač
zadního okna .................. 256
4-4. Tankování
Otevírání uzávěru palivové
nádrže ............................. 258
3Ovládání jednotlivých
komponentů4Jízda

14Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZ
■Přístrojový panel (vozidla s levostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219, 222
Startování motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219, 222
Přepínání poloh/režimů spínače motoru . . . . . . . . . . . . . S. 220, 224
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 531
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Výstražné kontrolky
*1, 2/výstražná hlášení*1, 3. . . . . . . . S. 553, 556
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231, 239
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . S. 231, 239
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 533
Když nelze pohybovat řadicí pákou
*4. . . . . . . . . . . . . . . . . . . S. 236
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 105, 108
Údaje na přístrojích . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 105, 108
Seřízení osvětlení přístrojové desky . . . . . . . . . . . . . . . . S. 106, 110
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 542
1
2
3

22Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZ
■Přístrojový panel (vozidla s pravostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219, 222
Startování motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219, 222
Přepínání poloh/režimů spínače motoru . . . . . . . . . . . . . S. 220, 224
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 531
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Výstražné kontrolky
*1, 2/výstražná hlášení*1, 3. . . . . . . . S. 553, 556
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231, 239
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . S. 231, 239
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 533
Když nelze pohybovat řadicí pákou
*4. . . . . . . . . . . . . . . . . . . S. 236
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 105, 108
Údaje přístrojů/
seřízení osvětlení přístrojového panelu . . . . . . . . . . . . . . S. 105, 108
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 542
1
2
3

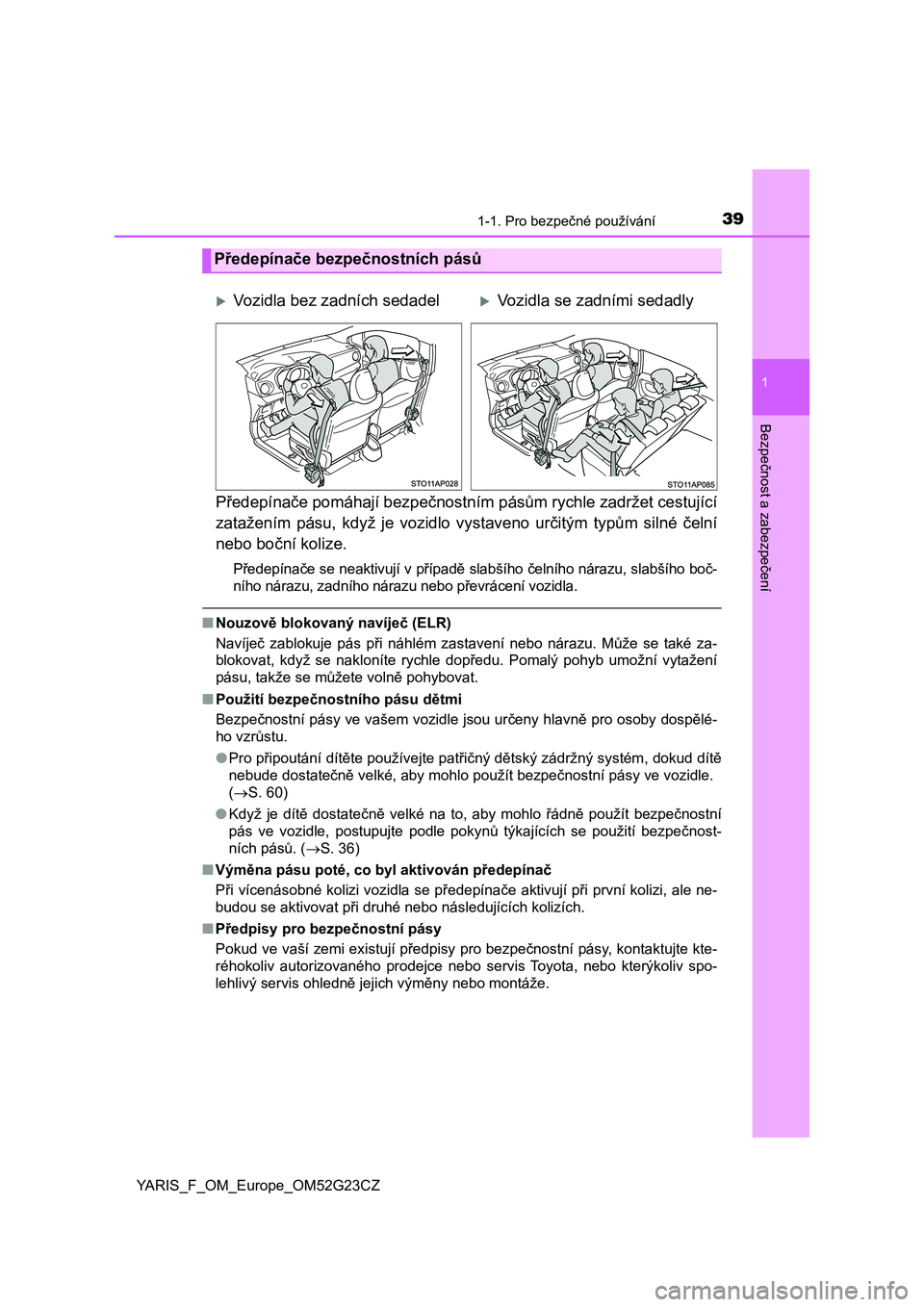

391-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G23CZ
Předepínače pomáhají bezpečnostním pásům rychle zadržet cestující
zatažením pásu, když je vozidlo vystaveno určitým typům silné čelní
nebo boční kolize.
Předepínače se neaktivují v případě slabšího čelního nárazu, slabšího boč-
ního nárazu, zadního nárazu nebo převrácení vozidla.
■Nouzově blokovaný navíječ (ELR)
Navíječ zablokuje pás při náhlém zastavení nebo nárazu. Může se také za-
blokovat, když se nakloníte rychle dopředu. Pomalý pohyb umožní vytažení
pásu, takže se můžete volně pohybovat.
■Použití bezpečnostního pásu dětmi
Bezpečnostní pásy ve vašem vozidle jsou určeny hlavně pro osoby dospělé-
ho vzrůstu.
●Pro připoutání dítěte používejte patřičný dětský zádržný systém, dokud dítě
nebude dostatečně velké, aby mohlo použít bezpečnostní pásy ve vozidle.
(S. 60)
●Když je dítě dostatečně velké na to, aby mohlo řádně použít bezpečnostní
pás ve vozidle, postupujte podle pokynů týkajících se použití bezpečnost-
ních pásů. (S. 36)
■Výměna pásu poté, co byl aktivován předepínač
Při vícenásobné kolizi vozidla se předepínače aktivují při první kolizi, ale ne-
<0045005800470052005800030056004800030044004e0057004c0059005200590044005700030053011c004c0003004700550058004b0070000300510048004500520003005100690056004f004800470058004d0074004600740046004b0003004e005200
4f004c005d00740046004b0011[
■Předpisy pro bezpečnostní pásy
Pokud ve vaší zemi existují předpisy pro bezpečnostní pásy, kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis ohledně jejich výměny nebo montáže.
Předepínače bezpečnostních pásů
Vozidla bez zadních sedadelVozidla se zadními sedadly

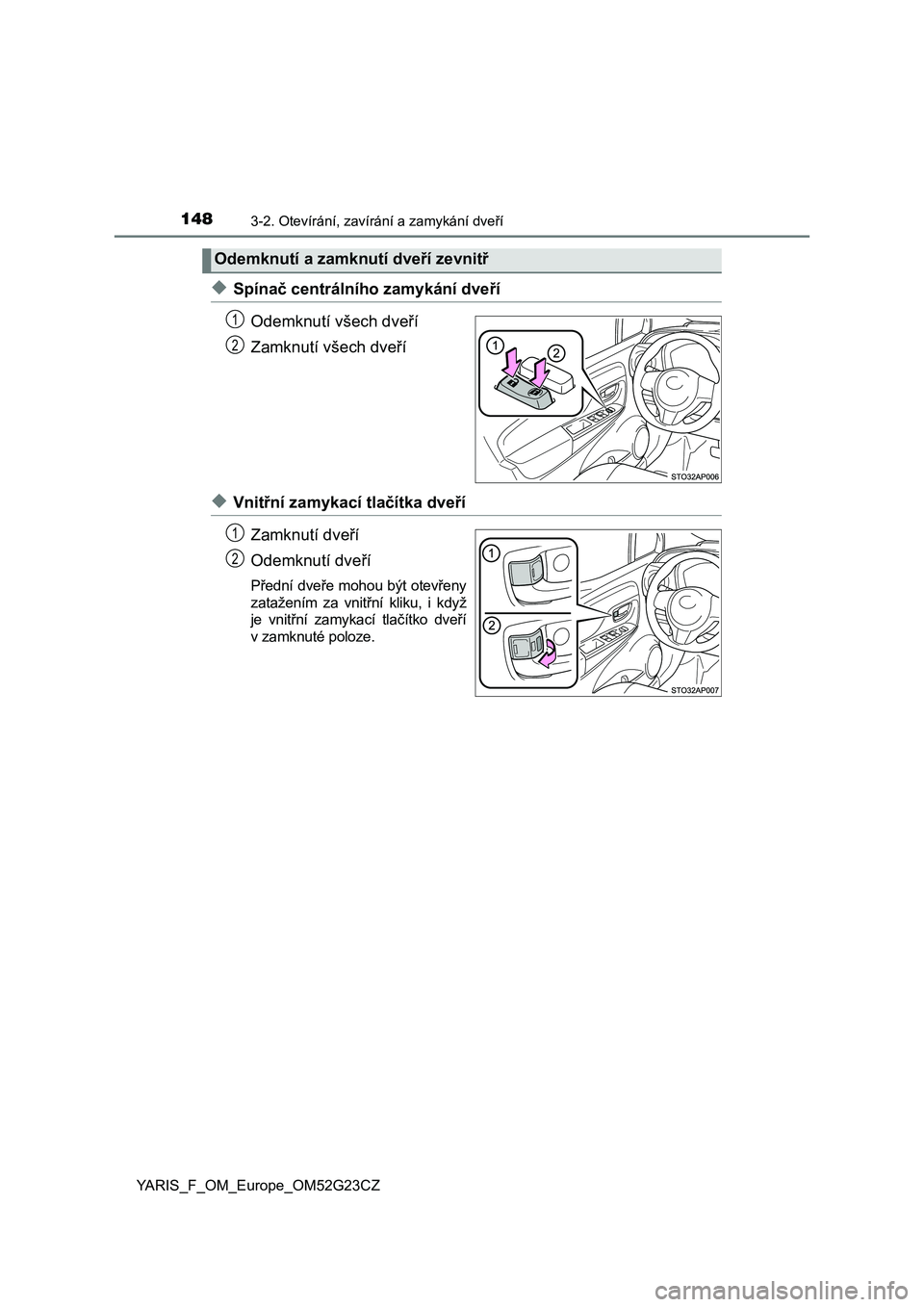

1483-2. Otevírání, zavírání a zamykání dveří
YARIS_F_OM_Europe_OM52G23CZ
◆Spínač centrálního zamykání dveří
Odemknutí všech dveří
Zamknutí všech dveří
◆Vnitřní zamykací tlačítka dveří
Zamknutí dveří
Odemknutí dveří
Přední dveře mohou být otevřeny
zatažením za vnitřní kliku, i když
je vnitřní zamykací tlačítko dveří
v zamknuté poloze.
Odemknutí a zamknutí dveří zevnitř
1
2
1
2

1583-2. Otevírání, zavírání a zamykání dveří

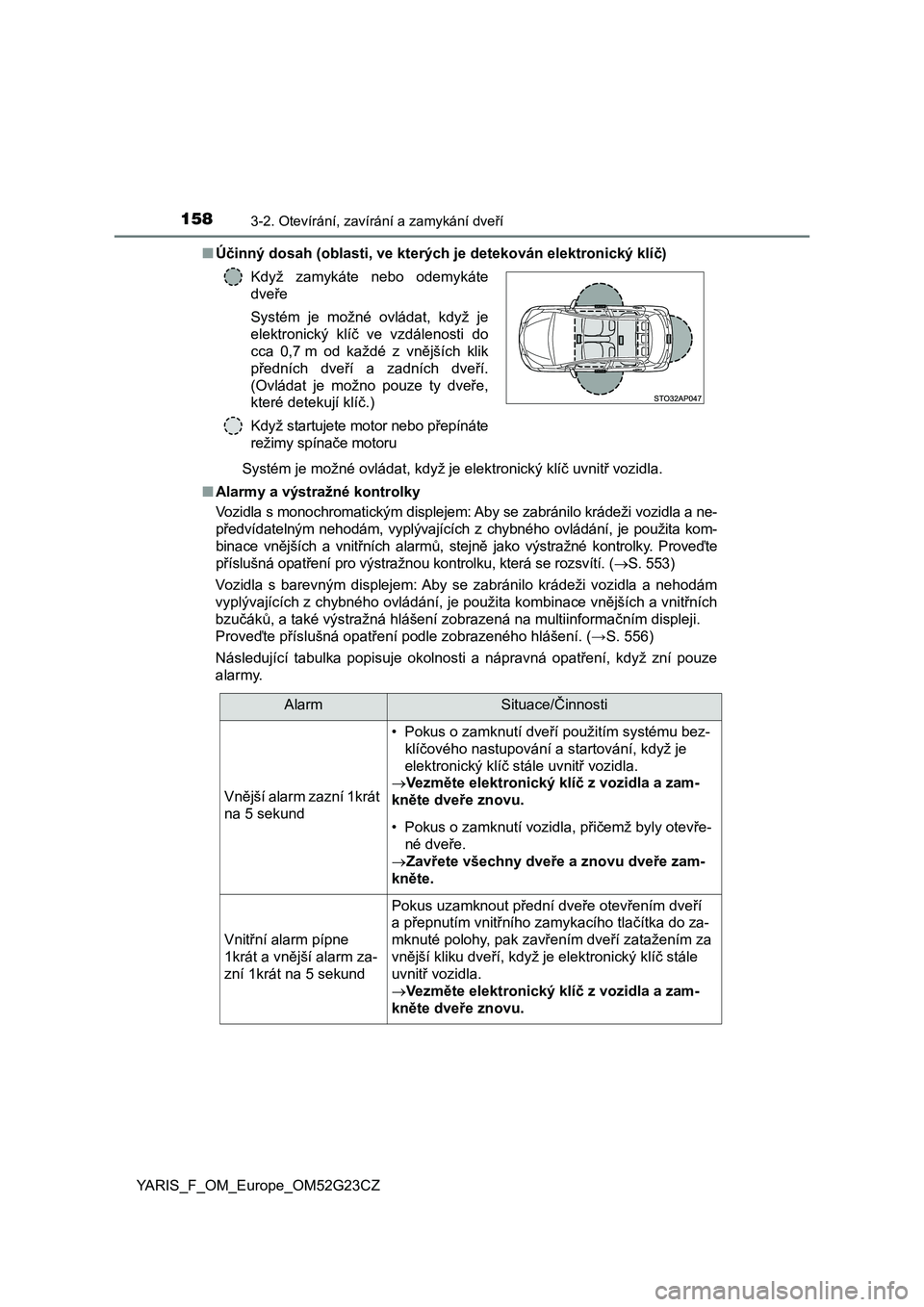

YARIS_F_OM_Europe_OM52G23CZ■Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
<0036005c00560057007000500003004d004800030050005200e500510070000300520059004f0069004700440057000f0003004e0047005c00e50003004d004800030048004f0048004e0057005500520051004c0046004e00ea0003004e004f007400fe00
03005800590051004c0057011c000300590052005d004c0047[la.
■Alarmy a výstražné kontrolky
Vozidla s monochromatickým displejem: Aby se zabránilo krádeži vozidla a ne-
předvídatelným nehodám, vyplývajících z chybného ovládání, je použita kom-
binace vnějších a vnitřních alarmů, stejně jako výstražné kontrolky. Proveďte
příslušná opatření pro výstražnou kontrolku, která se rozsvítí. (S. 553)
Vozidla s barevným displejem: Aby se zabránilo krádeži vozidla a nehodám
vyplývajících z chybného ovládání, je použita kombinace vnějších a vnitřních
bzučáků, a také výstražná hlášení zobrazená na multiinformačním displeji.
<0033005500520059004801070057004800030053011c00740056004f005800e30051006900030052005300440057011c0048005100740003005300520047004f00480003005d0052004500550044005d004800510070004b00520003004b004f006900e300
480051007400110003000b013a003600110003001800180019[)
Následující tabulka popisuje okolnosti a nápravná opatření, když zní pouze
alarmy.Když zamykáte nebo odemykáte
dveře
Systém je možné ovládat, když je
elektronický klíč ve vzdálenosti do
cca 0,7 m od každé z vnějších klik
předních dveří a zadních dveří.
(Ovládat je možno pouze ty dveře,
které detekují klíč.)
Když startujete motor nebo přepínáte
režimy spínače motoru
AlarmSituace/Činnosti
Vnější alarm zazní 1krát
na 5 sekund
• Pokus o zamknutí dveří použitím systému bez-
klíčového nastupování a startování, když je
elektronický klíč stále uvnitř vozidla.
Vezměte elektronický klíč z vozidla a zam-
kněte dveře znovu.
• Pokus o zamknutí vozidla, přičemž byly otevře-
né dveře.
Zavřete všechny dveře a znovu dveře zam-
kněte.
Vnitřní alarm pípne
1krát a vnější alarm za-
zní 1krát na 5 sekund
Pokus uzamknout přední dveře otevřením dveří
a přepnutím vnitřního zamykacího tlačítka do za-
mknuté polohy, pak zavřením dveří zatažením za
vnější kliku dveří, když je elektronický klíč stále
uvnitř vozidla.
Vezměte elektronický klíč z vozidla a zam-
kněte dveře znovu.

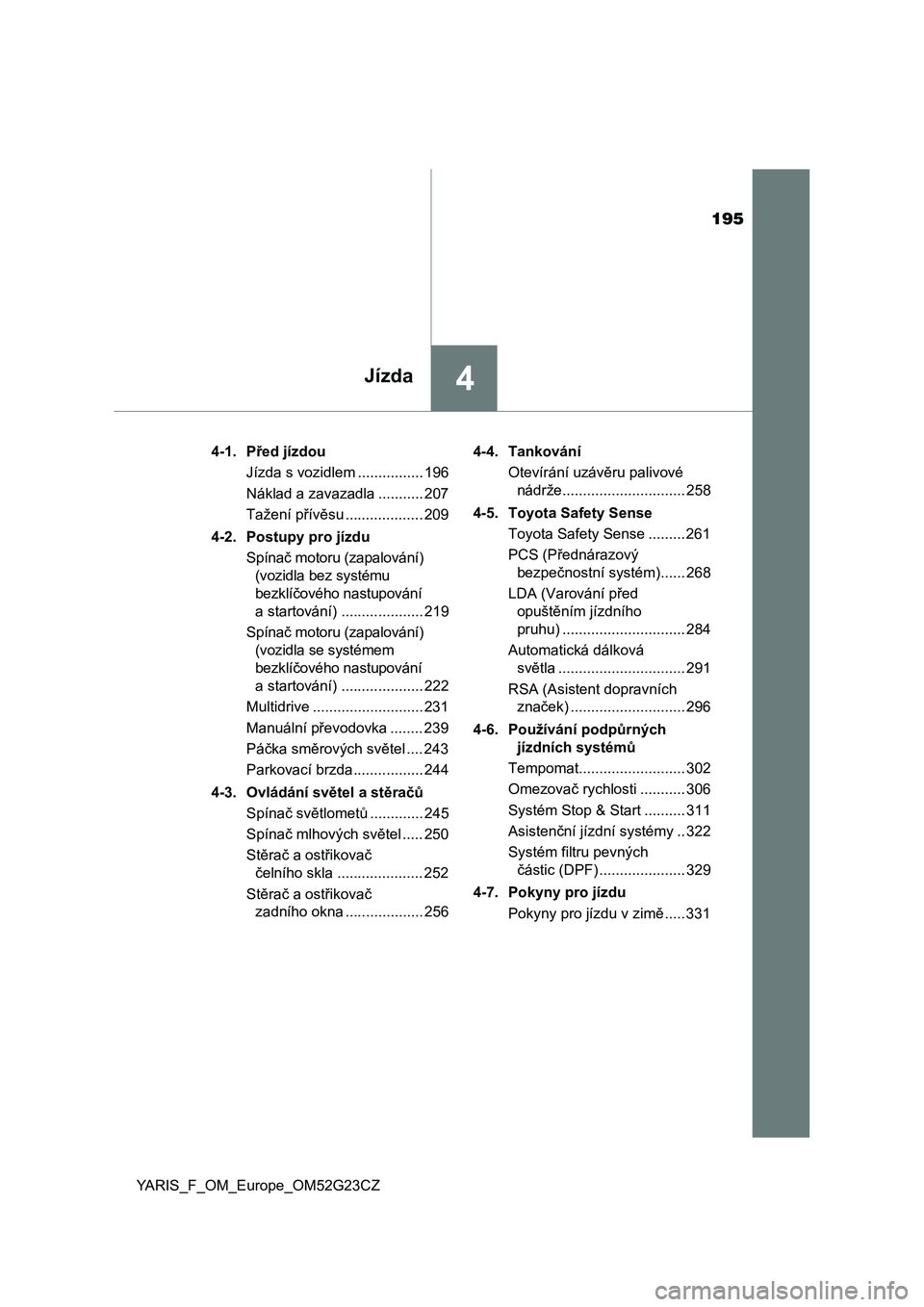

195
4Jízda
YARIS_F_OM_Europe_OM52G23CZ4-1. Před jízdou
Jízda s vozidlem ................ 196
Náklad a zavazadla ........... 207
Tažení přívěsu ................... 209
4-2. Postupy pro jízdu
Spínač motoru (zapalování)
(vozidla bez systému
bezklíčového nastupování
a startování) .................... 219
Spínač motoru (zapalování)
(vozidla se systémem
bezklíčového nastupování
a startování) .................... 222
Multidrive ........................... 231
Manuální převodovka ........ 239
Páčka směrových světel .... 243
Parkovací brzda................. 244
4-3. Ovládání světel a stěračů
Spínač světlometů ............. 245
Spínač mlhových světel ..... 250
Stěrač a ostřikovač
čelního skla ..................... 252
Stěrač a ostřikovač
zadního okna ................... 2564-4. Tankování
Otevírání uzávěru palivové
nádrže.............................. 258
4-5. Toyota Safety Sense
Toyota Safety Sense ......... 261
PCS (Přednárazový
bezpečnostní systém)...... 268
LDA (Varování před
opuštěním jízdního
pruhu) .............................. 284
Automatická dálková
světla ............................... 291
RSA (Asistent dopravních
značek) ............................ 296
4-6. Používání podpůrných
jízdních systémů
Tempomat.......................... 302
Omezovač rychlosti ........... 306
Systém Stop & Start .......... 311
Asistenční jízdní systémy .. 322
Systém filtru pevných
částic (DPF) ..................... 329
4-7. Pokyny pro jízdu
Pokyny pro jízdu v zimě ..... 331

209
4
4-1. Před jízdou
Jízda
YARIS_F_OM_Europe_OM52G23CZ
Tažení přívěsu
◆Hmotnostní limity
Před tažením zkontrolujte přípustnou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM), maximální zatížení nápravy
(MPAC) a zatížení na tažný hák. (S. 616)
◆Tažné zařízení
Toyota doporučuje používat na vašem vozidle originální tažné zaří-
zení Toyota. Můžete použít také jiné tažné zařízení vyhovujících
vlastností a srovnatelné kvality.
Vaše vozidlo je primárně určeno pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše bezpečí a spokojenost závisí na
řádném používání správného vybavení a opatrném způsobu jíz-
dy. Pro zajištění bezpečnosti vaší i ostatních nepřetěžujte vozi-
dlo nebo přívěs.
Pro bezpečné tažení přívěsu buďte mimořádně opatrní a jezděte
s přihlédnutím k vlastnostem přívěsu a provozním podmínkám.
Záruka Toyoty nepokrývá poškození nebo poruchy způsobené
tažením přívěsu pro obchodní účely.
Před tažením požádejte o další podrobnosti vašeho místního au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis, protože v některých zemích platí další předpisy.

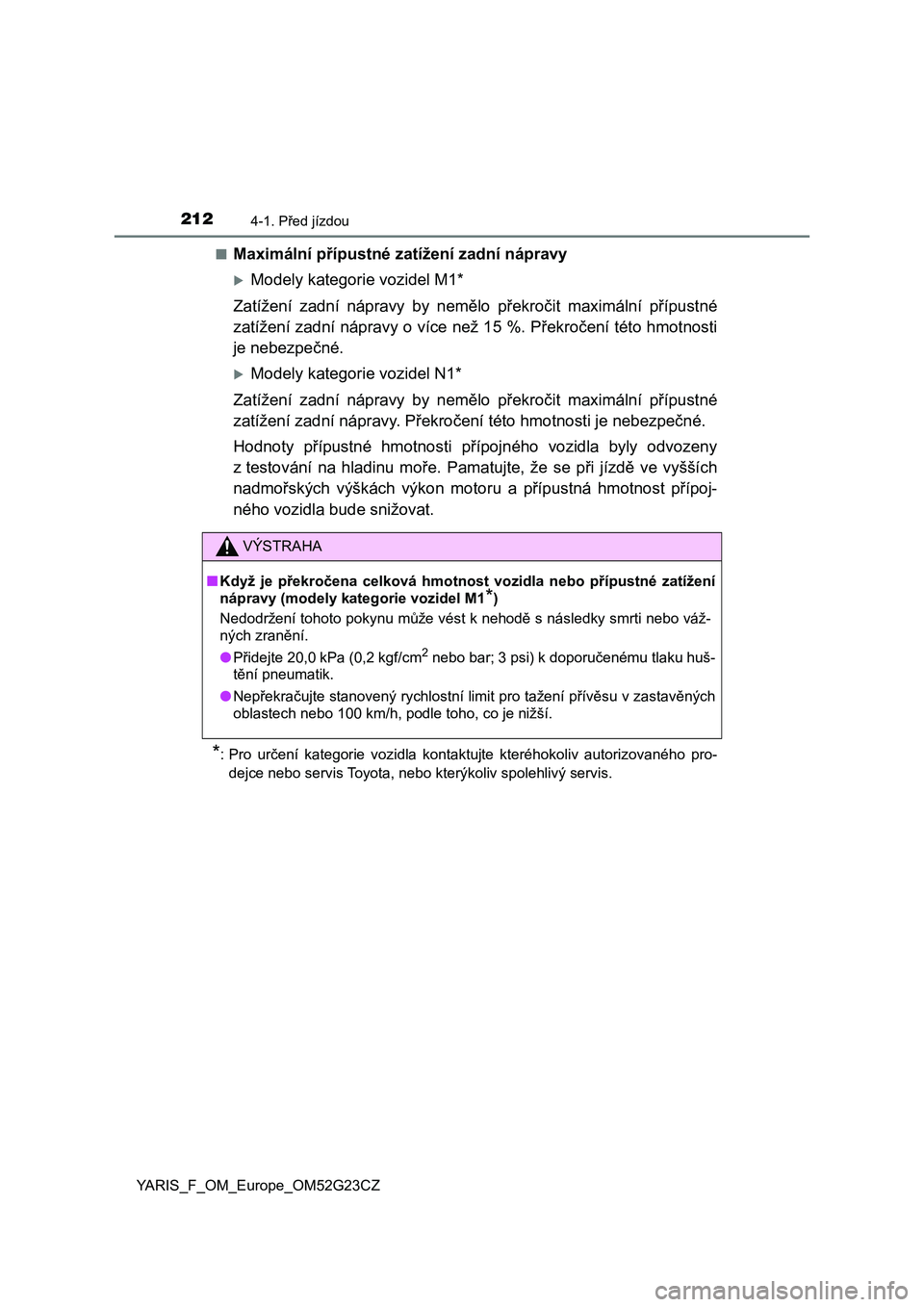

2124-1. Před jízdou
YARIS_F_OM_Europe_OM52G23CZ■
Maximální přípustné zatížení zadní nápravy
Modely kategorie vozidel M1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy o více než 15 %. Překročení této hmotnosti
je nebezpečné.
Modely kategorie vozidel N1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy. Překročení této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny
z testování na hladinu moře. Pamatujte, že se při jízdě ve vyšších
nadmořských výškách výkon motoru a přípustná hmotnost přípoj-
ného vozidla bude snižovat.
*: Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy (modely kategorie vozidel M1
*)
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo bar; 3 psi) k doporučenému tlaku huš-
tění pneumatik.
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

2154-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G23CZ
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 634)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
<0059010c00560058000300440003005600030053011c004c004b004f00700047005100580057007400500003004e0003004b0052004700510052005700690050000300470052005300520055005800fe0048005100ea00500003005900ea00550052004500
460048005000030059004400e30048004b005200030053011c[ívěsu.
■Osvětlení přívěsu
Při každém připojení přívěsu zkontrolujte, zda směrová a brzdová světla fun-
gují správně. Přímé napojení k vašemu vozidlu může poškodit elektrický sys-
tém a způsobit poruchu světel.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 210)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.
