volant TOYOTA YARIS 2017 Návod na použití (in Czech)

3
1
7
8 6 5
4
3
2
9
YARIS_F_OM_Europe_OM52G23CZ3-1. Informace o klíčích
Klíče ...................................132
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře........................144
Zadní dveře........................151
Systém bezklíčového
nastupování a startování .. 157
3-3. Seřízení sedadel
Přední sedadla...................174
Zadní sedadla ....................177
Opěrky hlavy ......................180
3-4. Seřízení volantu a zrcátek
Volant.................................183
Vnitřní zpětné zrcátko ........185
Vnější zpětná zrcátka ........187
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna ...1904-1. Před jízdou
Jízda s vozidlem................ 196
Náklad a zavazadla ........... 207
Tažení přívěsu .................. 209
4-2. Postupy pro jízdu
Spínač motoru (zapalování)
(vozidla bez systému
bezklíčového nastupování
a startování) .................... 219
Spínač motoru (zapalování)
(vozidla se systémem
bezklíčového nastupování
a startování) .................... 222
Multidrive ........................... 231
Manuální převodovka ........ 239
Páčka směrových světel ... 243
Parkovací brzda ................ 244
4-3. Ovládání světel a stěračů
Spínač světlometů............. 245
Spínač mlhových světel .... 250
Stěrač a ostřikovač
čelního skla ..................... 252
Stěrač a ostřikovač
zadního okna .................. 256
4-4. Tankování
Otevírání uzávěru palivové
nádrže ............................. 258
3Ovládání jednotlivých
komponentů4Jízda

OBSAH4
YARIS_F_OM_Europe_OM52G23CZ4-5. Toyota Safety Sense
Toyota Safety Sense .........261
PCS (Přednárazový
bezpečnostní systém)......268
LDA (Varování před
opuštěním jízdního
pruhu) ..............................284
Automatická dálková
světla ...............................291
RSA (Asistent dopravních
značek) ............................296
4-6. Používání podpůrných
jízdních systémů
Tempomat..........................302
Omezovač rychlosti ...........306
Systém Stop & Start ..........311
Asistenční jízdní systémy ..322
Systém filtru pevných
částic (DPF) .....................329
4-7. Pokyny pro jízdu
Pokyny pro jízdu v zimě .....3315-1. Základní činnosti
Typy audiosystémů ........... 336
Spínače audiosystému
na volantu ....................... 338
Zásuvka AUX/
zásuvka USB .................. 339
5-2. Používání audiosystému
Optimální použití
audiosystému .................. 340
5-3. Používání rádia
Ovládání rádia ................... 342
5-4. Přehrávání audio CD a MP3/
WMA disků
Ovládání přehrávače CD... 346
5-5. Používání externího zařízení
Poslech iPodu ................... 355
Poslech paměťového
zařízení USB ................... 363
Používání zásuvky AUX .... 370
5Audiosystém

5
1
7
8 6 5
4
3
2
9
YARIS_F_OM_Europe_OM52G23CZ5-6. Používání Bluetooth
®
zařízení
Bluetooth
® audio/telefon ....371
Používání spínačů
na volantu ........................377
Registrace Bluetooth
®
zařízení ............................378
5-7. Menu "SETUP"
Použití menu "SETUP"
("Bluetooth*" menu) .........379
Použití menu "SETUP"
("Phone" menu) ...............384
5-8. Bluetooth
® audio
Ovládání Bluetooth®
přenosného přehrávače...388
5-9. Bluetooth
® telefon
Uskutečnění telefonního
volání ...............................391
Příjem telefonního volání ...393
Mluvení do telefonu ...........394
5-10. Bluetooth
®
Bluetooth®.........................3966-1. Používání systému klimatizace
a odmlžování
Manuální systém
klimatizace ...................... 402
Automatický systém
klimatizace ...................... 410
Přídavné topení ................. 420
Vyhřívání sedadel ............. 422
6-2. Používání osvětlení interiéru
Přehled osvětlení interiéru .. 424
• Vnitřní lampička ............ 424
• Osobní lampičky ........... 425
6-3. Používání úložných prostorů
Přehled úložných prostorů .. 426
• Odkládací schránka ...... 427
• Držáky nápojů ............... 428
• Držáky lahví .................. 429
• Příruční schránka .......... 430
Vybavení zavazadlového
prostoru ........................... 431
6Vybavení interiéru
*: Bluetooth je registrovaná ochranná známka vlastněná Bluetooth SIG, Inc.

15Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZMultiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . S. 112, 117
Když se zobrazí výstražné hlášení nebo indikátor
*3. . . . S. 542, 556
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 244
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 244
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 542
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Přední mlhová světla
*5/zadní mlhové světlo . . . . . . . . . . . . . . S. 250
Spínač stěračů a ostřikovačů . . . . . . . . . . . . . . . . . . . . S. 252, 256
Použití (přední) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 252
Použití (zadní) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 256
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 473
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 455
Uvolňovací páčka zámku naklápěcího a vysouvacího
volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 183
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 402, 410
Použití (manuální systém klimatizace) . . . . . . . . . . . . . . . . . . S. 402
Použití (automatický systém klimatizace) . . . . . . . . . . . . . . . . S. 410
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . S. 404, 415
Audiosystém
*5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Navigační/multimediální systém
*5, 6
*1: Vozidla se systémem bezklíčového nastupování a startování
*2: Vozidla s monochromatickým displejem
*3: Vozidla s barevným displejem
*4: Vozidla s Multidrive
*5: Je-li ve výbavě
*6: Viz "Příručka pro uživatele navigačního a multimediálního systému".
4
5
6
7
8
9
10
11
12

23Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZMultiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . S. 112, 117
Když se zobrazí výstražné hlášení nebo indikátor
*3. . . . S. 542, 556
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 244
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 244
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 332
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 542
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Přední mlhová světla
*5/zadní mlhové světlo . . . . . . . . . . . . . . S. 250
Spínač stěračů a ostřikovačů . . . . . . . . . . . . . . . . . . . . S. 252, 256
Použití (přední) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 252
Použití (zadní) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 256
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 473
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 530
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 455
Uvolňovací páčka zámku naklápěcího a vysouvacího
volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 183
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 402, 410
Použití (manuální systém klimatizace) . . . . . . . . . . . . . . . . . . S. 402
Použití (automatický systém klimatizace) . . . . . . . . . . . . . . . . S. 410
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . S. 404, 415
Audiosystém
*5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Navigační/multimediální systém
*5, 6
*1: Vozidla se systémem bezklíčového nastupování a startování
*2: Vozidla s monochromatickým displejem
*3: Vozidla s barevným displejem
*4: Vozidla s Multidrive
*5: Je-li ve výbavě
*6: Viz "Příručka pro uživatele navigačního a multimediálního systému".
4
5
6
7
8
9
10
11
12

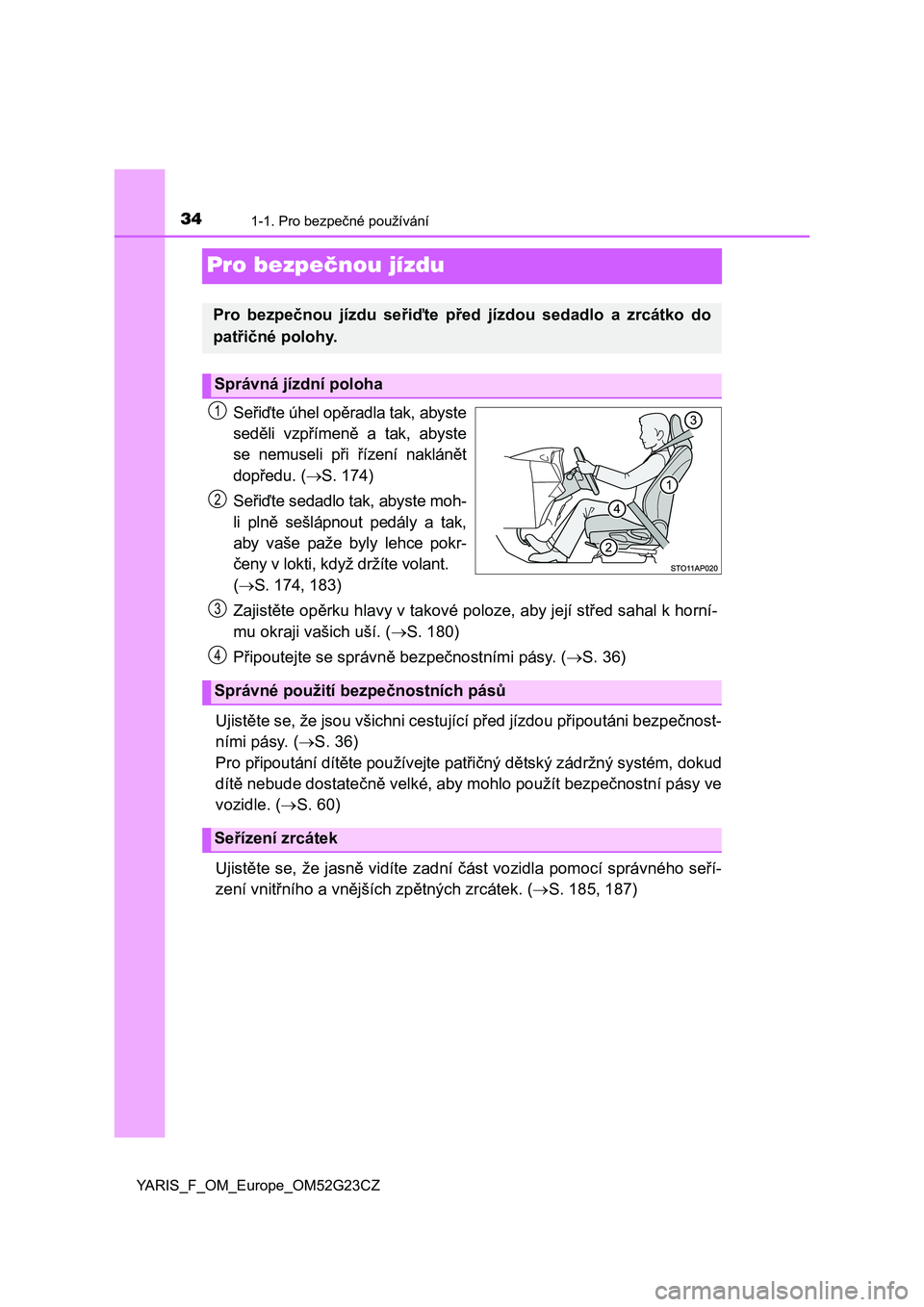

341-1. Pro bezpečné používání
YARIS_F_OM_Europe_OM52G23CZ
Pro bezpečnou jízdu
Seřiďte úhel opěradla tak, abyste
seděli vzpřímeně a tak, abyste
se nemuseli při řízení naklánět
dopředu. (S. 174)
Seřiďte sedadlo tak, abyste moh-
li plně sešlápnout pedály a tak,
aby vaše paže byly lehce pokr-
čeny v lokti, když držíte volant.
(S. 174, 183)
Zajistěte opěrku hlavy v takové poloze, aby její střed sahal k horní-
mu okraji vašich uší. (S. 180)
Připoutejte se správně bezpečnostními pásy. (S. 36)
Ujistěte se, že jsou všichni cestující před jízdou připoutáni bezpečnost-
ními pásy. (S. 36)
Pro připoutání dítěte používejte patřičný dětský zádržný systém, dokud
dítě nebude dostatečně velké, aby mohlo použít bezpečnostní pásy ve
vozidle. (S. 60)
Ujistěte se, že jasně vidíte zadní část vozidla pomocí správného seří-
zení vnitřního a vnějších zpětných zrcátek. (S. 185, 187)
Pro bezpečnou jízdu seřiďte před jízdou sedadlo a zrcátko do
patřičné polohy.
Správná jízdní poloha
1
2
Správné použití bezpečnostních pásů
Seřízení zrcátek
3
4

451-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G23CZ

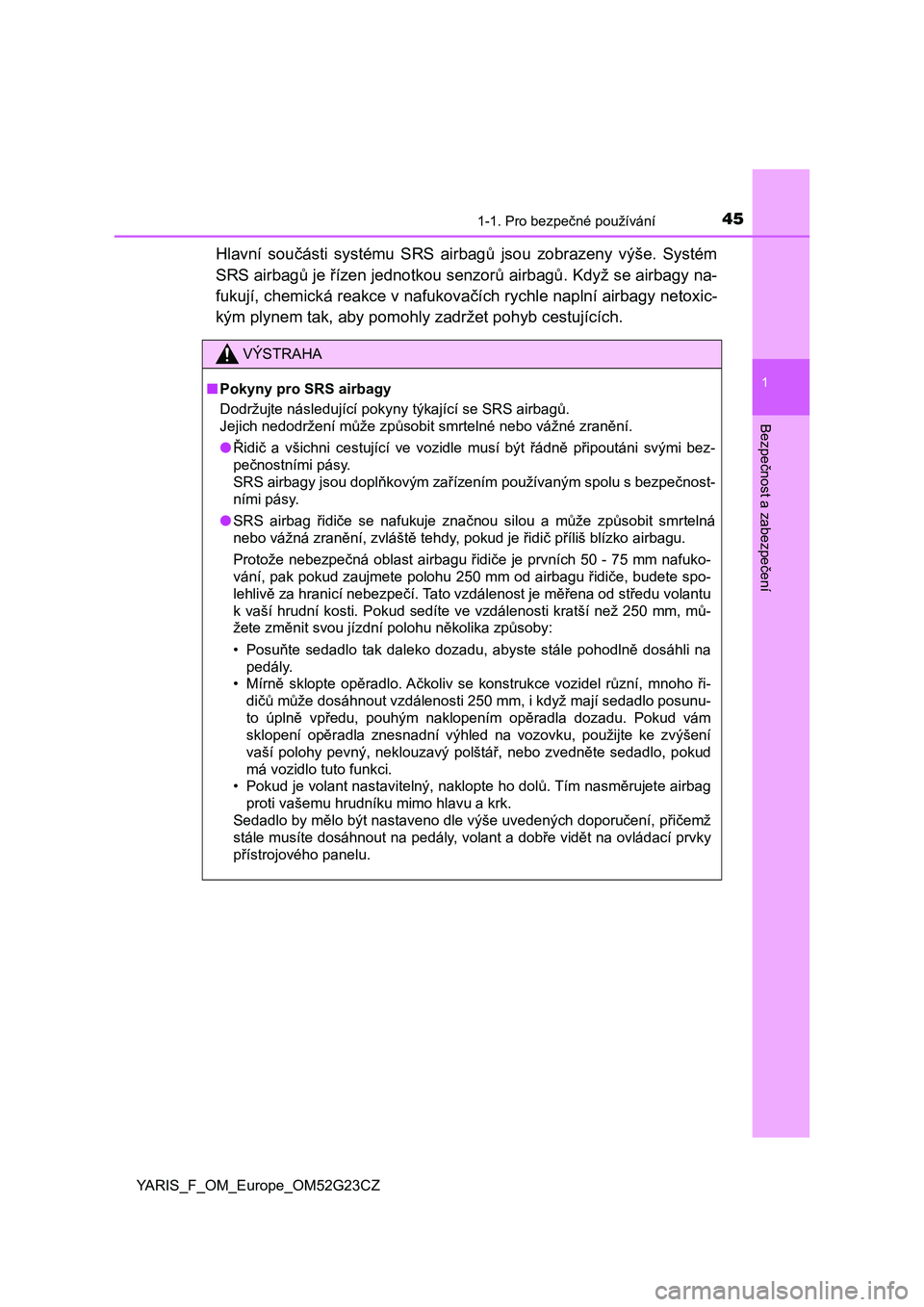

Hlavní součásti systému SRS airbagů jsou zobrazeny výše. Systém
SRS airbagů je řízen jednotkou senzorů airbagů. Když se airbagy na-
fukují, chemická reakce v nafukovačích rychle naplní airbagy netoxic-
kým plynem tak, aby pomohly zadržet pohyb cestujících.
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následující pokyny týkající se SRS airbagů.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
●Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými bez-
pečnostními pásy.
SRS airbagy jsou doplňkovým zařízením používaným spolu s bezpečnost-
ními pásy.
●SRS airbag řidiče se nafukuje značnou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy, pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu řidiče je prvních 50 - 75 mm nafuko-
vání, pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spo-
lehlivě za hranicí nebezpečí. Tato vzdálenost je měřena od středu volantu
k vaší hrudní kosti. Pokud sedíte ve vzdálenosti kratší než 250 mm, mů-
žete změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáhli na
pedály.
• Mírně sklopte opěradlo. Ačkoliv se konstrukce vozidel různí, mnoho ři-
dičů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo posunu-
to úplně vpředu, pouhým naklopením opěradla dozadu. Pokud vám
sklopení opěradla znesnadní výhled na vozovku, použijte ke zvýšení
vaší polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, pokud
má vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklopte ho dolů. Tím nasměrujete airbag
proti vašemu hrudníku mimo hlavu a krk.
Sedadlo by mělo být nastaveno dle výše uvedených doporučení, přičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovládací prvky
přístrojového panelu.

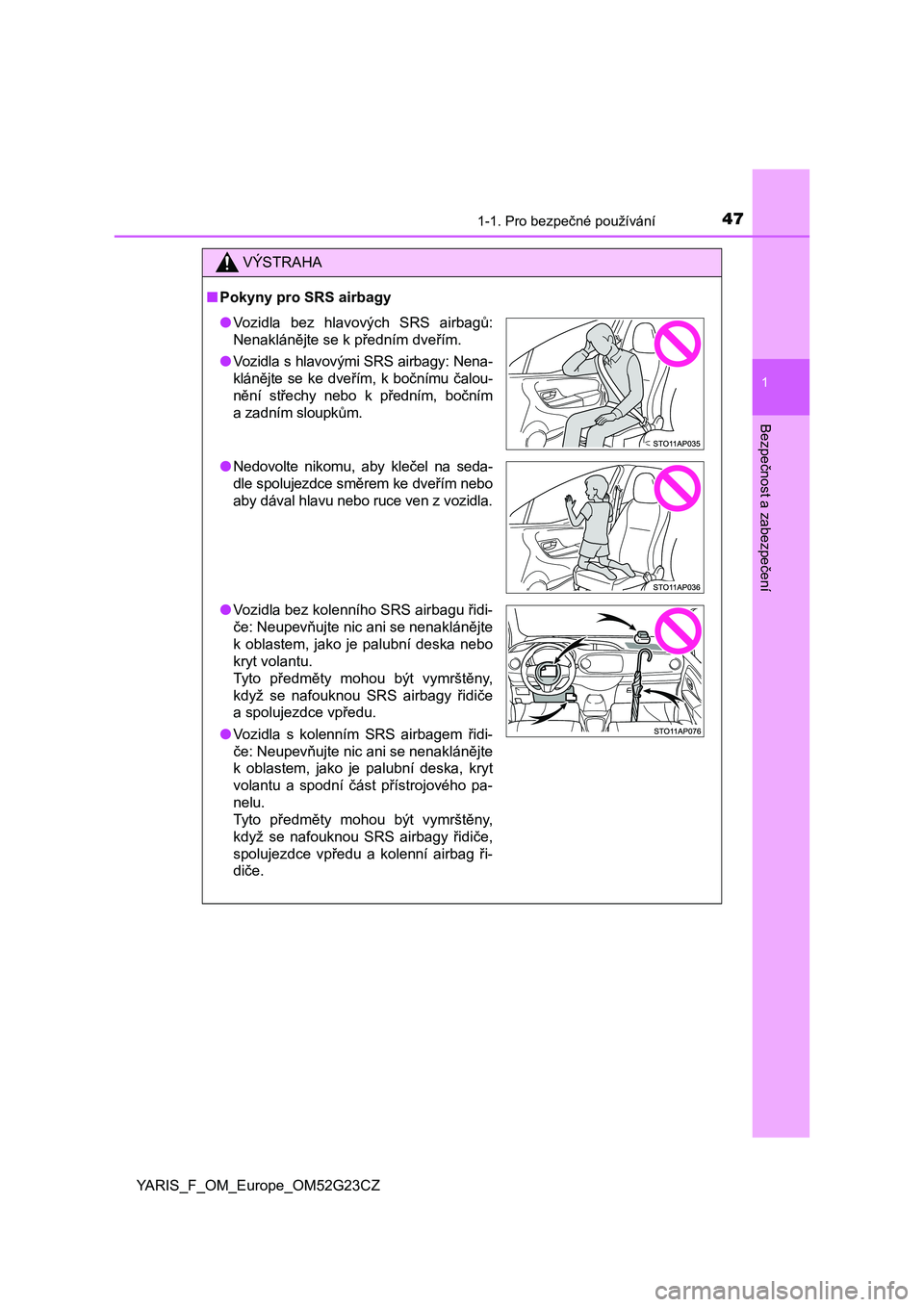

471-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G23CZ
VÝSTRAHA
■Pokyny pro SRS airbagy
●Vozidla bez hlavových SRS airbagů:
Nenaklánějte se k předním dveřím.
●Vozidla s hlavovými SRS airbagy: Nena-
klánějte se ke dveřím, k bočnímu čalou-
nění střechy nebo k předním, bočním
a zadním sloupkům.
●Nedovolte nikomu, aby klečel na seda-
dle spolujezdce směrem ke dveřím nebo
aby dával hlavu nebo ruce ven z vozidla.
●Vozidla bez kolenního SRS airbagu řidi-
če: Neupevňujte nic ani se nenaklánějte
k oblastem, jako je palubní deska nebo
kryt volantu.
Tyto předměty mohou být vymrštěny,
když se nafouknou SRS airbagy řidiče
a spolujezdce vpředu.
●Vozidla s kolenním SRS airbagem řidi-
če: Neupevňujte nic ani se nenaklánějte
k oblastem, jako je palubní deska, kryt
volantu a spodní část přístrojového pa-
nelu.
Tyto předměty mohou být vymrštěny,
když se nafouknou SRS airbagy řidiče,
spolujezdce vpředu a kolenní airbag ři-
diče.

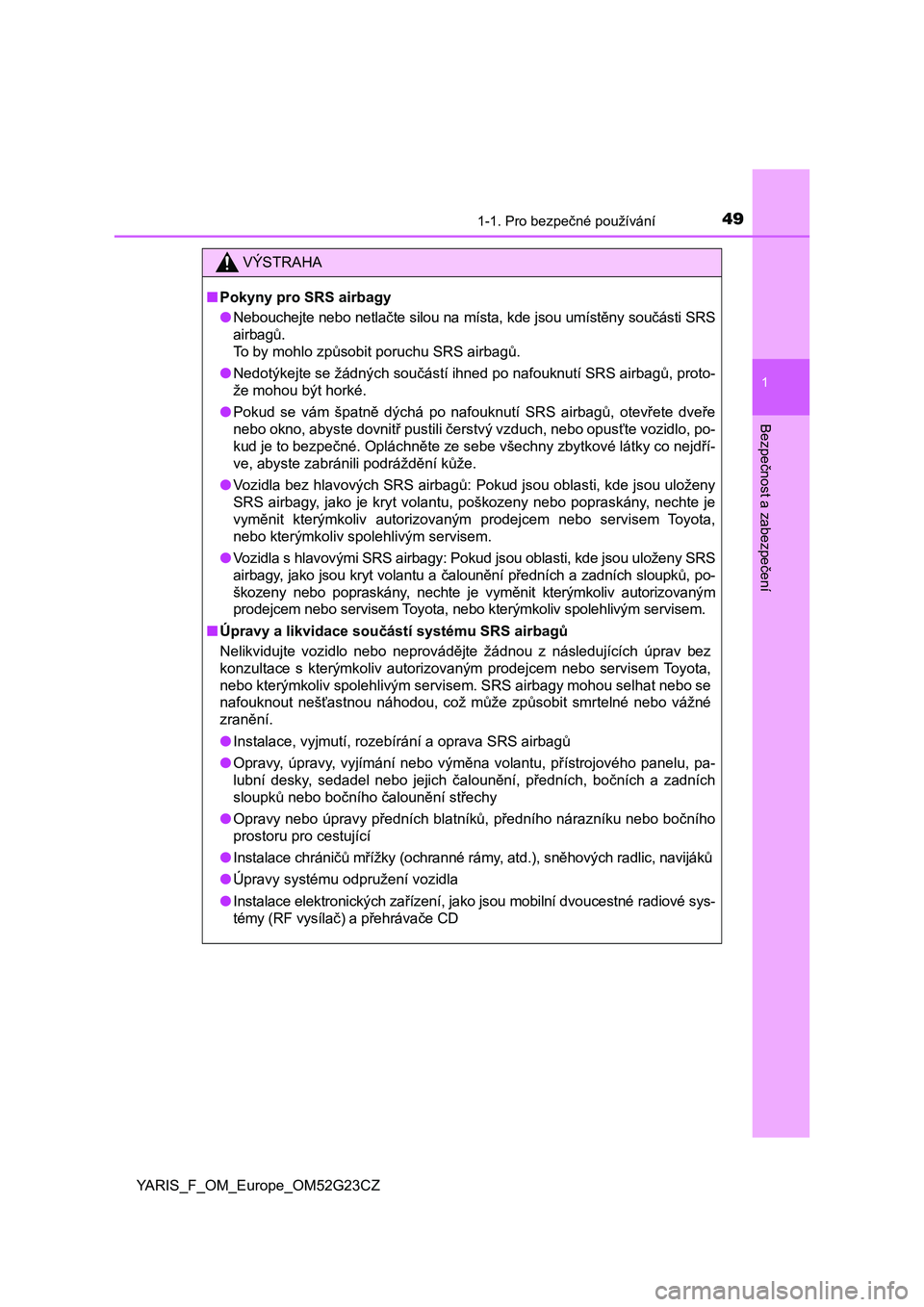

491-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G23CZ
VÝSTRAHA
■Pokyny pro SRS airbagy
●Nebouchejte nebo netlačte silou na místa, kde jsou umístěny součásti SRS
airbagů.
To by mohlo způsobit poruchu SRS airbagů.
●Nedotýkejte se žádných součástí ihned po nafouknutí SRS airbagů, proto-
že mohou být horké.
●Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo okno, abyste dovnitř pustili čerstvý vzduch, nebo opusťte vozidlo, po-
kud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co nejdří-
ve, abyste zabránili podráždění kůže.
●Vozidla bez hlavových SRS airbagů: Pokud jsou oblasti, kde jsou uloženy
SRS airbagy, jako je kryt volantu, poškozeny nebo popraskány, nechte je
vyměnit kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
●Vozidla s hlavovými SRS airbagy: Pokud jsou oblasti, kde jsou uloženy SRS
airbagy, jako jsou kryt volantu a čalounění předních a zadních sloupků, po-
škozeny nebo popraskány, nechte je vyměnit kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících úprav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem. SRS airbagy mohou selhat nebo se
nafouknout nešťastnou náhodou, což může způsobit smrtelné nebo vážné
zranění.
●<002c0051005600570044004f004400460048000f00030059005c004d0050005800570074000f000300550052005d0048004500740055006900510074000300440003005200530055004400590044000300360035003600030044004c005500450044004a01
24[
●Opravy, úpravy, vyjímání nebo výměna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků nebo bočního čalounění střechy
●Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
●Instalace chráničů mřížky (ochranné rámy, atd.), sněhových radlic, navijáků
●Úpravy systému odpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné radiové sys-
témy (RF vysílač) a přehrávače CD

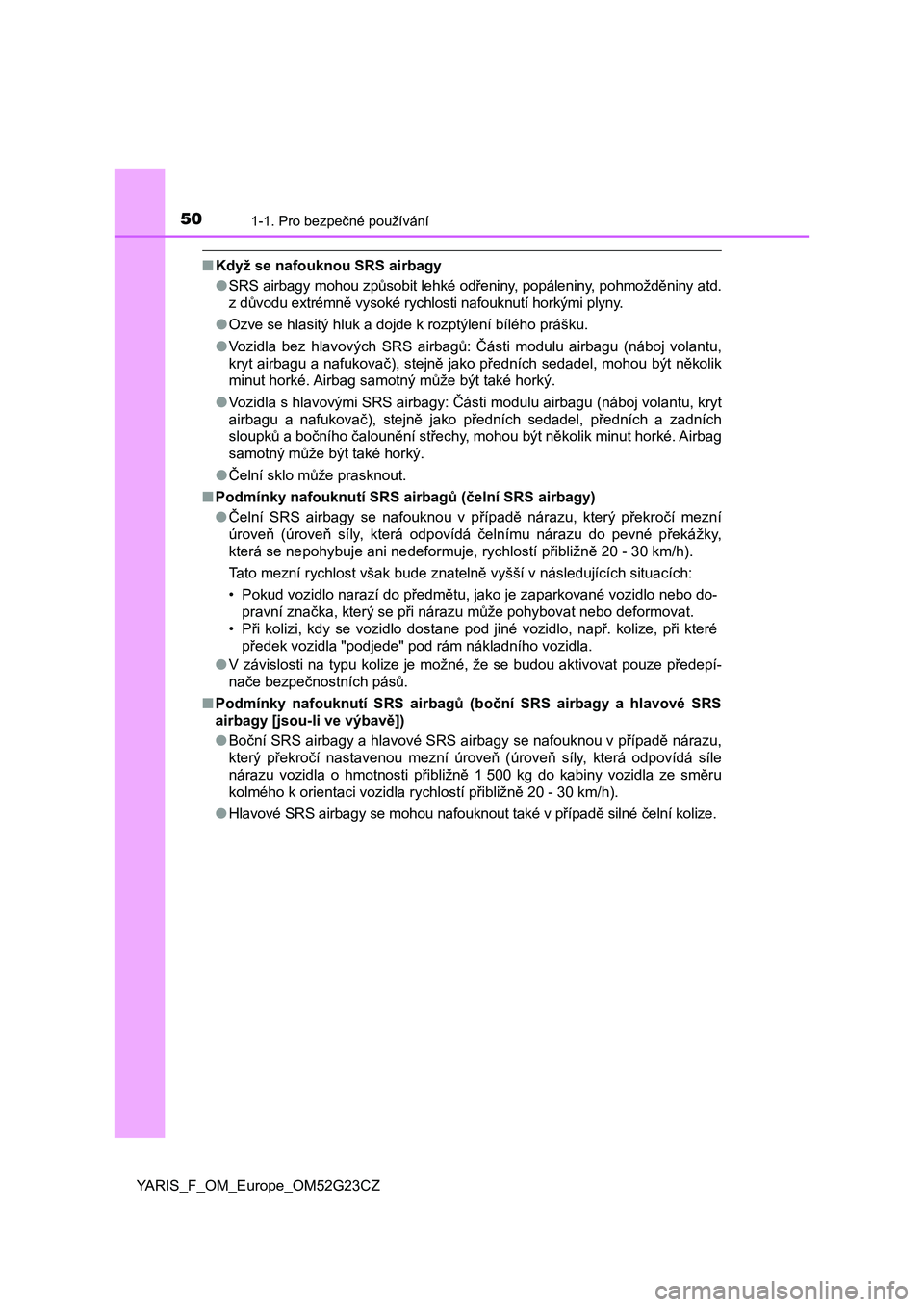

501-1. Pro bezpečné používání
YARIS_F_OM_Europe_OM52G23CZ
■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké odřeniny, popáleniny, pohmožděniny atd.
z důvodu extrémně vysoké rychlosti nafouknutí horkými plyny.
●Ozve se hlasitý hluk a dojde k rozptýlení bílého prášku.
●Vozidla bez hlavových SRS airbagů: Části modulu airbagu (náboj volantu,
kryt airbagu a nafukovač), stejně jako předních sedadel, mohou být několik
minut horké. Airbag samotný může být také horký.
●Vozidla s hlavovými SRS airbagy: Části modulu airbagu (náboj volantu, kryt
airbagu a nafukovač), stejně jako předních sedadel, předních a zadních
sloupků a bočního čalounění střechy, mohou být několik minut horké. Airbag
samotný může být také horký.
●Čelní sklo může prasknout.
■Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou v případě nárazu, který překročí mezní
úroveň (úroveň síly, která odpovídá čelnímu nárazu do pevné překážky,
která se nepohybuje ani nedeformuje, rychlostí přibližně 20 - 30 km/h).
Tato mezní rychlost však bude znatelně vyšší v následujících situacích:
• Pokud vozidlo narazí do předmětu, jako je zaparkované vozidlo nebo do-
<0053005500440059005100740003005d0051004400fe004e0044000f0003004e00570048005500ea00030056004800030053011c004c00030051006900550044005d005800030050012400e50048000300530052004b005c00450052005900440057000300
51004800450052000300470048004900520055005000520059[at.
• Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kolize, při které
předek vozidla "podjede" pod rám nákladního vozidla.
●V závislosti na typu kolize je možné, že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů (boční SRS airbagy a hlavové SRS
airbagy [jsou-li ve výbavě])
●Boční SRS airbagy a hlavové SRS airbagy se nafouknou v případě nárazu,
který překročí nastavenou mezní úroveň (úroveň síly, která odpovídá síle
nárazu vozidla o hmotnosti přibližně 1 500 kg do kabiny vozidla ze směru
kolmého k orientaci vozidla rychlostí přibližně 20 - 30 km/h).
●Hlavové SRS airbagy se mohou nafouknout také v případě silné čelní kolize.
