TOYOTA YARIS 2017 Notices Demploi (in French)

81
1
1-2. Système antivol
Sécurité routière et antivol
YARIS_F_OM_Europe_OM52J21K

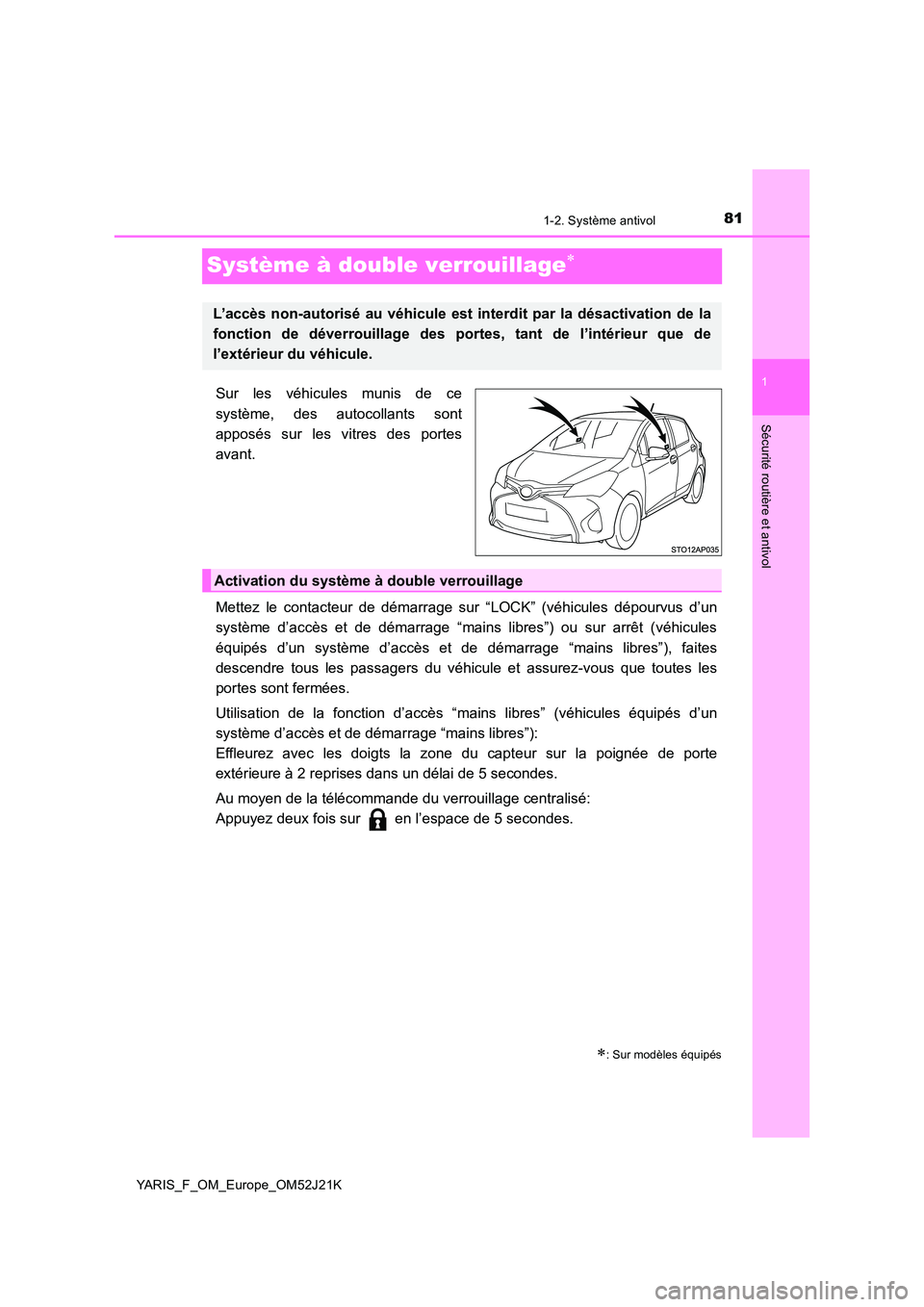

Système à double verrouillage
Sur les véhicules munis de ce
système, des autocollants sont
apposés sur les vitres des portes
avant.
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus d’un
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”), faites
descendre tous les passagers du véhicule et assurez-vous que toutes les
portes sont fermées.
Utilisation de la fonction d’accès “mains libres” (véhicules équipés d’un
système d’accès et de démarrage “mains libres”):
Effleurez avec les doigts la zone du capteur sur la poignée de porte
extérieure à 2 reprises dans un délai de 5 secondes.
Au moyen de la télécommande du verrouillage centralisé:
Appuyez deux fois sur en l’espace de 5 secondes.
: Sur modèles équipés
L’accès non-autorisé au véhicule est in terdit par la désactivation de la
fonction de déverrouillage des portes, tant de l’intérieur que de
l’extérieur du véhicule.
Activation du système à double verrouillage

821-2. Système antivol
YARIS_F_OM_Europe_OM52J21K

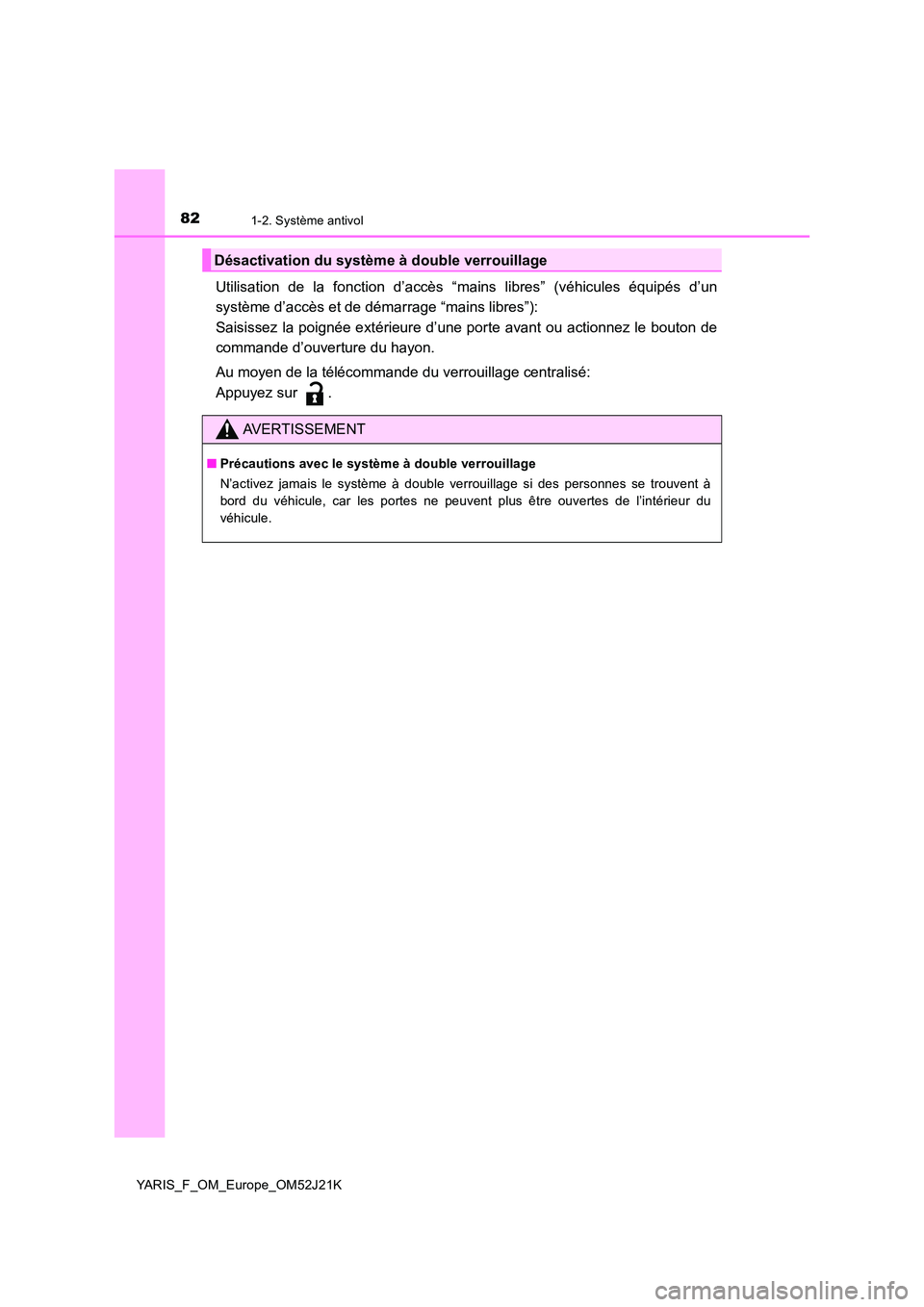

Utilisation de la fonction d’accès “mains libres” (véhicules équipés d’un
système d’accès et de démarrage “mains libres”):
Saisissez la poignée extérieure d’une porte avant ou actionnez le bouton de
commande d’ouverture du hayon.
Au moyen de la télécommande du verrouillage centralisé:
Appuyez sur .
Désactivation du système à double verrouillage
AVERTISSEMENT
■ Précautions avec le système à double verrouillage
N’activez jamais le système à double verrouillage si des personnes se trouvent à
bord du véhicule, car les portes ne peuvent plus être ouvertes de l’intérieur du
véhicule.

83
2Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K
2. Combiné d’instruments
Témoins d’alerte et
indicateurs .............................. 84
Instruments et compteurs.......... 90
Écran multifonctionnel ............... 92
Informations de consommation
de carburant............................ 98

842. Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

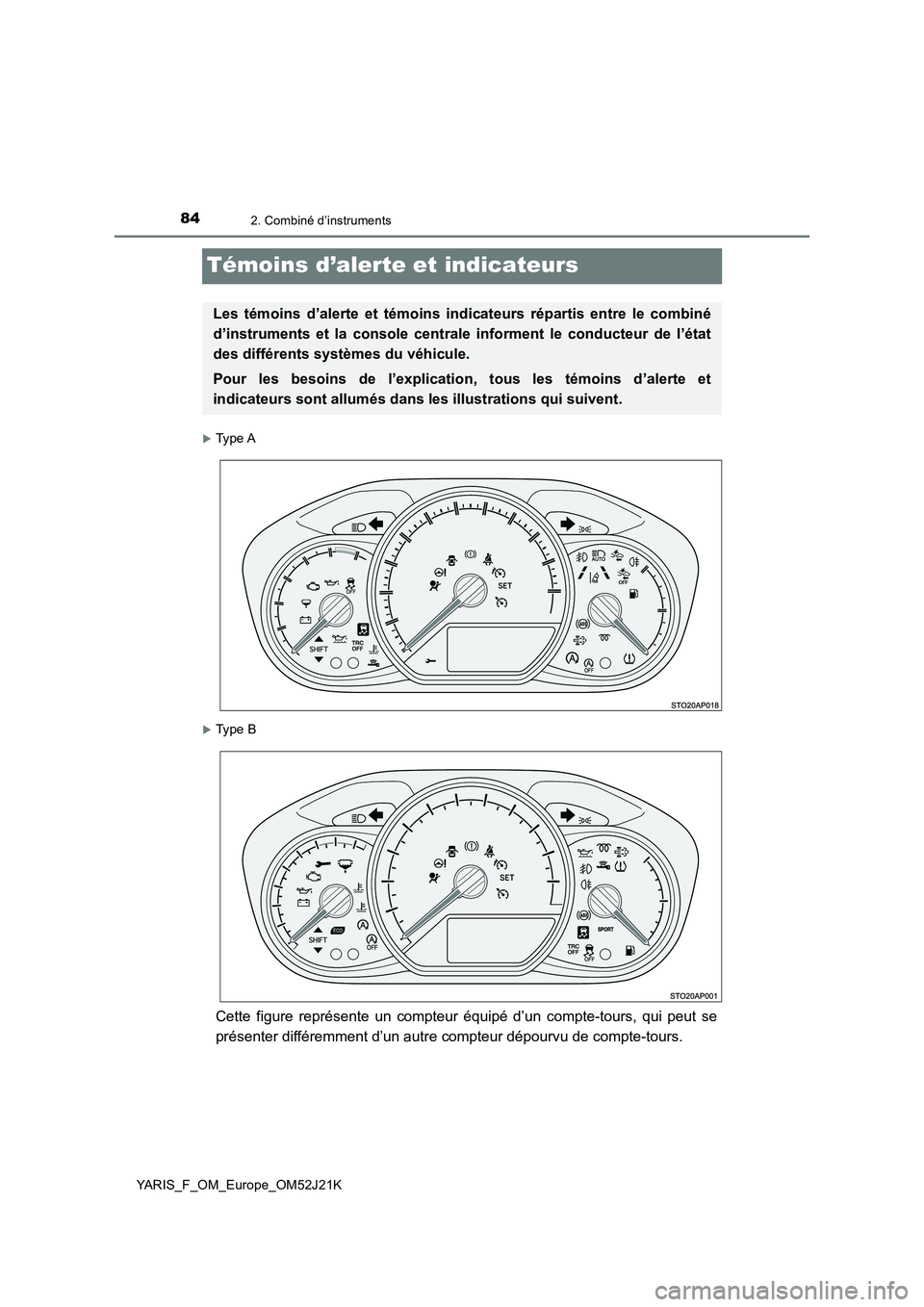

Témoins d’alerte et indicateurs
Ty p e A
Ty p e B
Cette figure représente un compteur équipé d’un compte-tours, qui peut se
présenter différemment d’un autre compteur dépourvu de compte-tours.
Les témoins d’alerte et témoins indi cateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

852. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

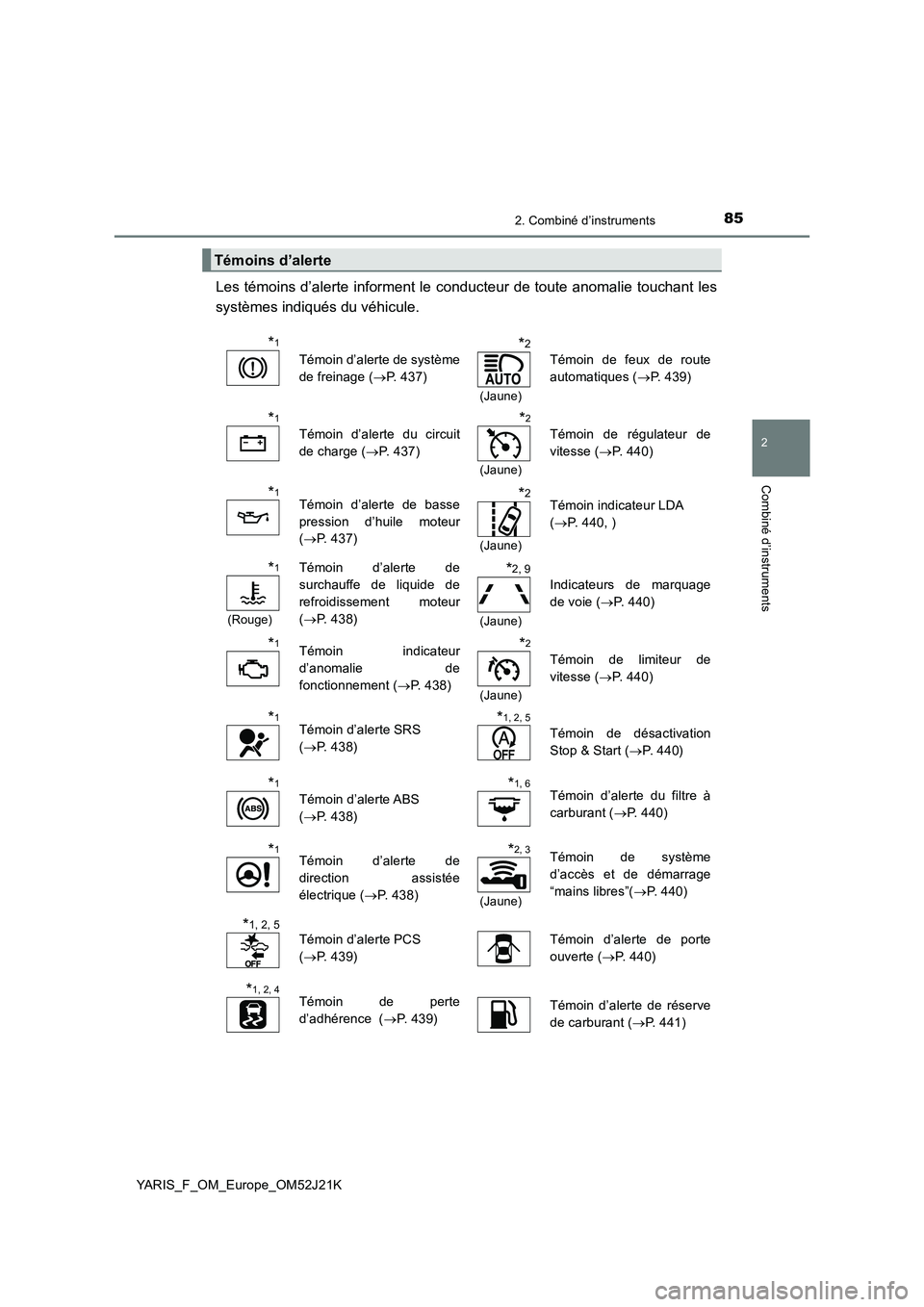

Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1
Témoin d’alerte de système
de freinage ( P. 437)
*2
(Jaune)
Témoin de feux de route
automatiques ( P. 439)
*1
Témoin d’alerte du circuit
de charge ( P. 437)
*2
(Jaune)
Témoin de régulateur de
vitesse ( P. 440)
*1Témoin d’alerte de basse
pression d’huile moteur
( P. 437)
*2
(Jaune)
Témoin indicateur LDA
( P. 440, )
*1
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 438)
*2, 9
(Jaune)
Indicateurs de marquage
de voie ( P. 440)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 438)
*2
(Jaune)
Témoin de limiteur de
vitesse ( P. 440)
*1Témoin d’alerte SRS
( P. 438)
*1, 2, 5
Témoin de désactivation
Stop & Start ( P. 4 4 0 )
*1
Témoin d’alerte ABS
( P. 438)
*1, 6Témoin d’alerte du filtre à
carburant ( P. 440)
*1Témoin d’alerte de
direction assistée
électrique ( P. 438)
*2, 3
(Jaune)
Témoin de système
d’accès et de démarrage
“mains libres”( P. 440)
*1, 2, 5Témoin d’alerte PCS
( P. 439)
Témoin d’alerte de porte
ouverte ( P. 440)
*1, 2, 4Témoin de perte
d’adhérence ( P. 4 3 9 )Témoin d’alerte de réserve
de carburant ( P. 441)

862. Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

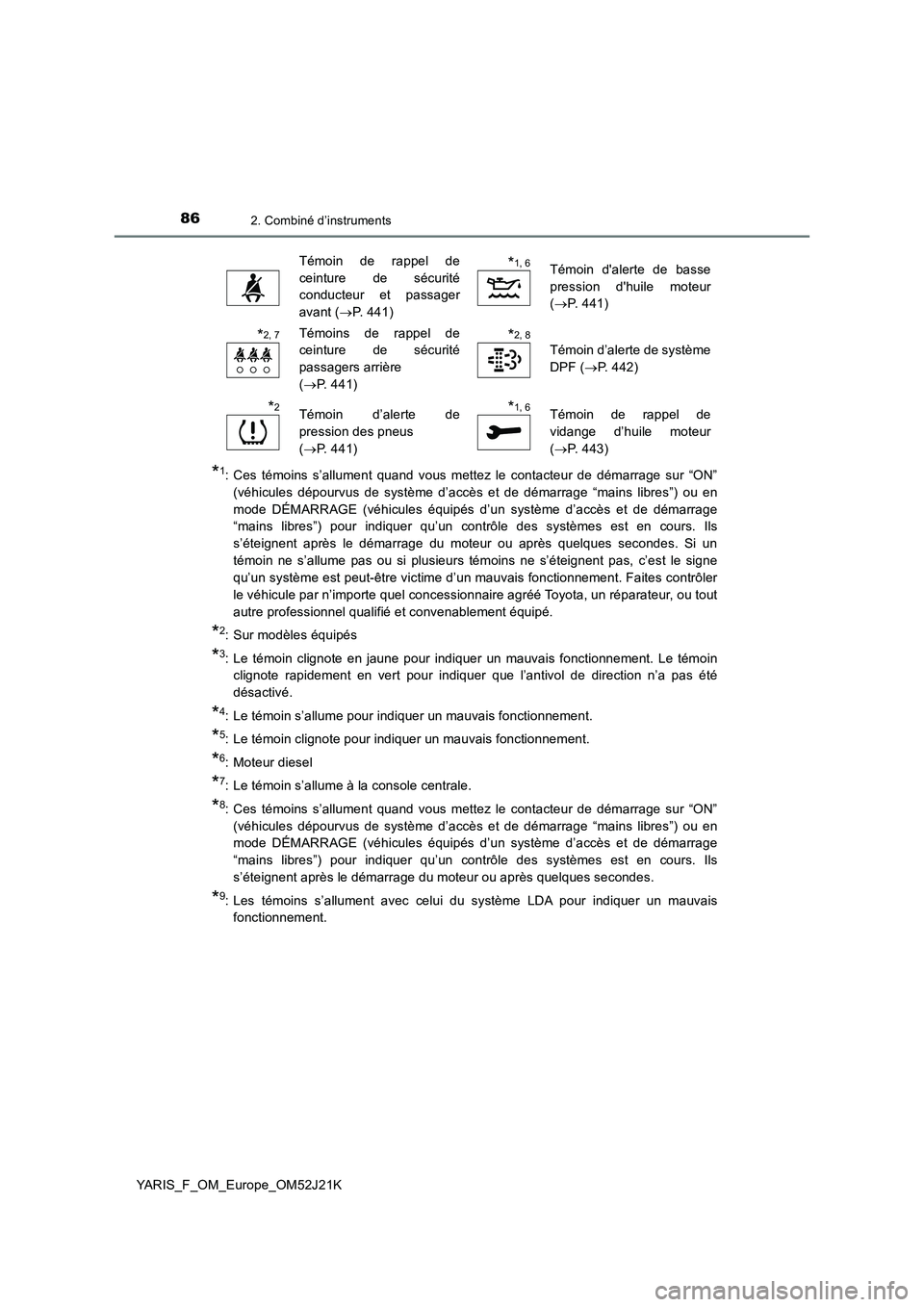

*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites contrôler
le véhicule par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*4: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*5: Le témoin clignote pour indiquer un mauvais fonctionnement.
*6: Moteur diesel
*7: Le témoin s’allume à la console centrale.
*8: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes.
*9: Les témoins s’allument avec celui du système LDA pour indiquer un mauvais
fonctionnement.
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 441)
*1, 6Témoin d'alerte de basse
pression d'huile moteur
( P. 441)
*2, 7Témoins de rappel de
ceinture de sécurité
passagers arrière
( P. 441)
*2, 8
Témoin d’alerte de système
DPF ( P. 442)
*2Témoin d’alerte de
pression des pneus
( P. 441)
*1, 6Témoin de rappel de
vidange d’huile moteur
( P. 443)

872. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

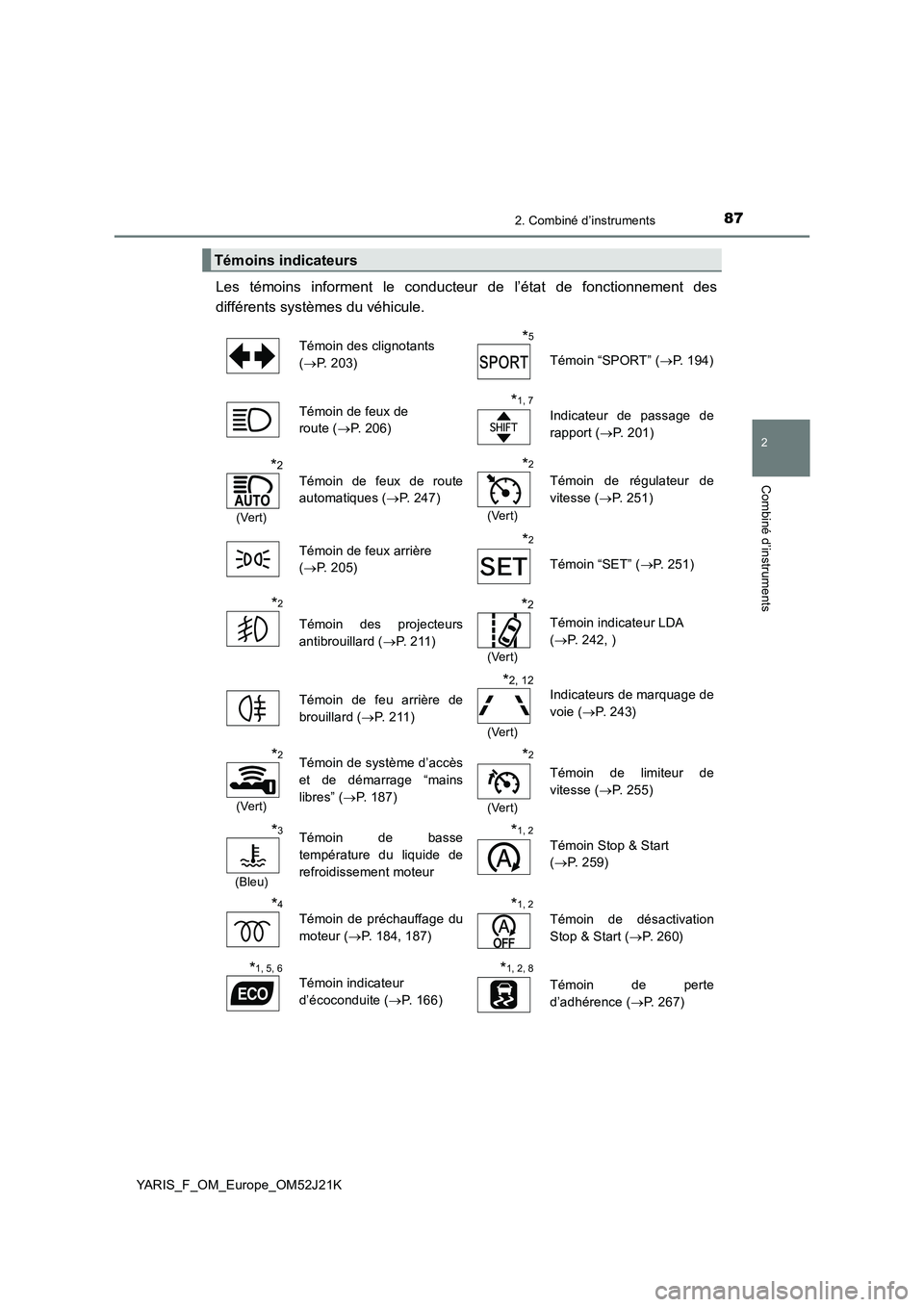

Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Témoins indicateurs
Témoin des clignotants
( P. 203)
*5
Témoin “SPORT” (P. 194)
Témoin de feux de
route ( P. 2 0 6 )
*1, 7
Indicateur de passage de
rapport ( P. 201)
*2
(Vert)
Témoin de feux de route
automatiques ( P. 247)
*2
(Vert)
Témoin de régulateur de
vitesse ( P. 251)
Témoin de feux arrière
( P. 205)
*2
Témoin “SET” (P. 251)
*2
Témoin des projecteurs
antibrouillard ( P. 211)
*2
(Vert)
Témoin indicateur LDA
( P. 242, )
Témoin de feu arrière de
brouillard ( P. 2 1 1 )
*2, 12
(Vert)
Indicateurs de marquage de
voie ( P. 2 4 3 )
*2
(Vert)
Témoin de système d’accès
et de démarrage “mains
libres” ( P. 187)
*2
(Vert)
Témoin de limiteur de
vitesse ( P. 255)
*3
(Bleu)
Témoin de basse
température du liquide de
refroidissement moteur
*1, 2
Témoin Stop & Start
( P. 259)
*4
Témoin de préchauffage du
moteur ( P. 184, 187)
*1, 2
Témoin de désactivation
Stop & Start ( P. 2 6 0 )
*1, 5, 6
Témoin indicateur
d’écoconduite ( P. 166)
*1, 2, 8
Témoin de perte
d’adhérence ( P. 267)

882. Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

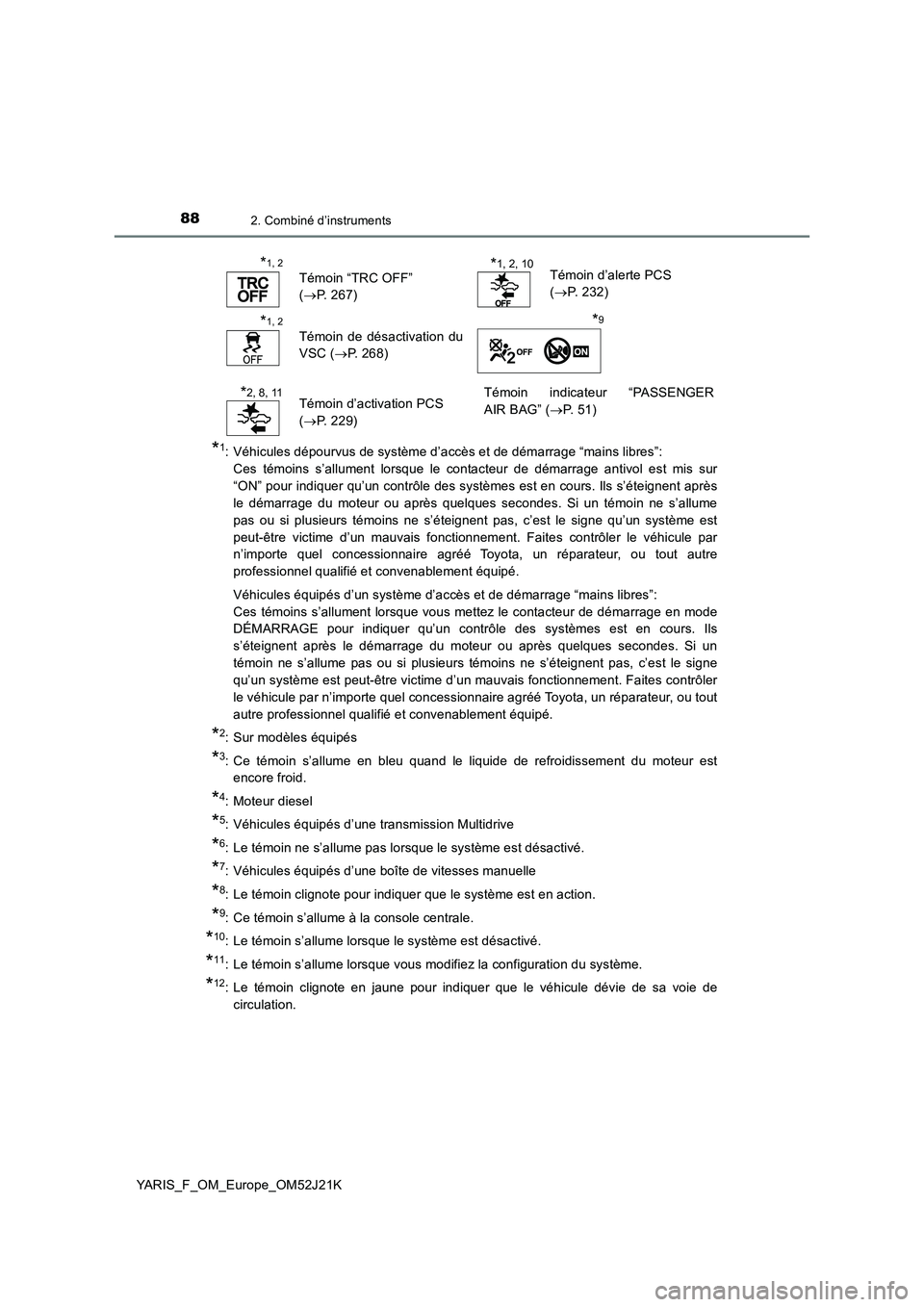

*1: Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Ces témoins s’allument lorsque le contacteur de démarrage antivol est mis sur
“ON” pour indiquer qu’un contrôle des systèmes est en cours. Ils s’éteignent après
le démarrage du moteur ou après quelques secondes. Si un témoin ne s’allume
pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système est
peut-être victime d’un mauvais fonctionnement. Faites contrôler le véhicule par
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”:
Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en mode
DÉMARRAGE pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites contrôler
le véhicule par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Ce témoin s’allume en bleu quand le liquide de refroidissement du moteur est
encore froid.
*4: Moteur diesel
*5: Véhicules équipés d’une transmission Multidrive
*6: Le témoin ne s’allume pas lorsque le système est désactivé.
*7: Véhicules équipés d’une boîte de vitesses manuelle
*8: Le témoin clignote pour indiquer que le système est en action.
*9: Ce témoin s’allume à la console centrale.
*10: Le témoin s’allume lorsque le système est désactivé.
*11: Le témoin s’allume lorsque vous modifiez la configuration du système.
*12: Le témoin clignote en jaune pour indiquer que le véhicule dévie de sa voie de
circulation.
*1, 2
Témoin “TRC OFF”
( P. 267)
*1, 2, 10Témoin d’alerte PCS
( P. 232)
*1, 2
Témoin de désactivation du
VSC ( P. 268)
*9
*2, 8, 11Témoin d’activation PCS
( P. 229)
Témoin indicateur “PASSENGER
AIR BAG” ( P. 51)

892. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K

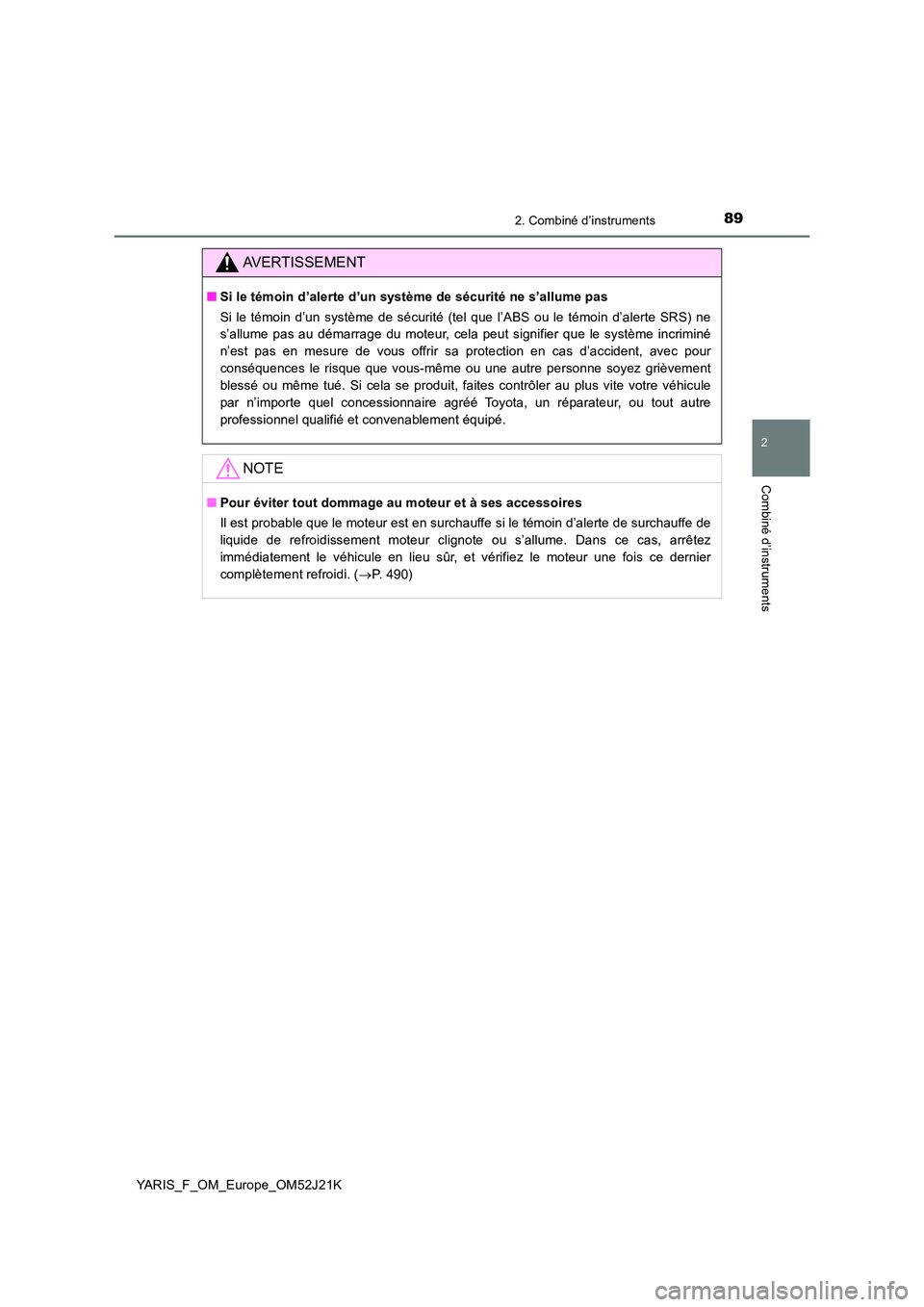

AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Si cela se produit, faites contrôler au plus vite votre véhicule
par n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
NOTE
■ Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 4 9 0 )

902. Combiné d’instruments
YARIS_F_OM_Europe_OM52J21K
Instruments et compteurs
Compte-tours (sur modèles équipés)
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant (sur modèles équipés)
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 9 3
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
( P. 9 2 )
Boutons de réglage de la montre
P. 9 5
1
2
3
4
5
6
