TOYOTA YARIS 2017 Návod na použitie (in Slovakian)

4617-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G23SK■

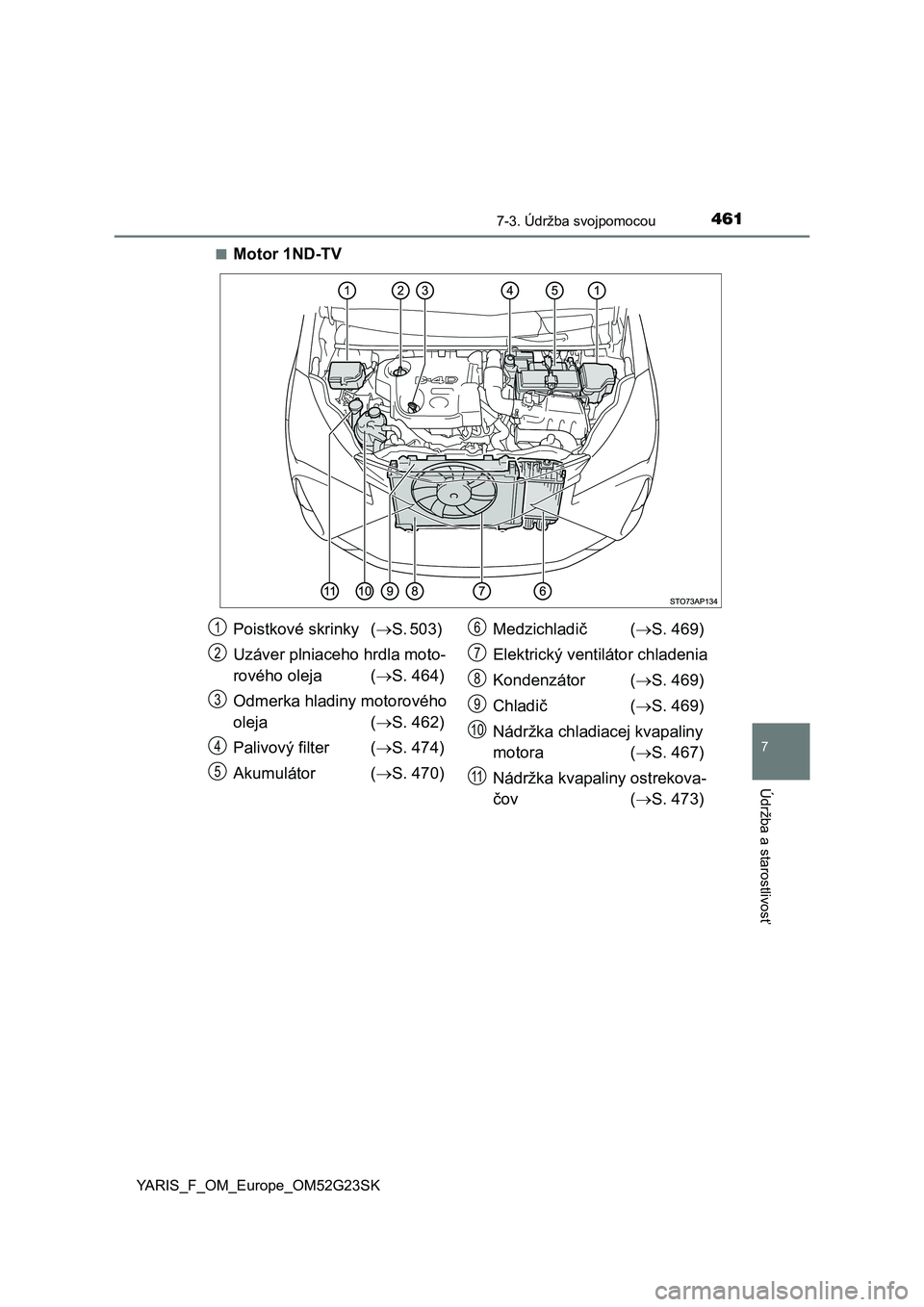

Motor 1ND-TV
Poistkové skrinky (S. 503)
Uzáver plniaceho hrdla moto-
rového oleja (S. 464)
Odmerka hladiny motorového
oleja (S. 462)
Palivový filter (S. 474)
Akumulátor (S. 470)Medzichladič (S. 469)
Elektrický ventilátor chladenia
Kondenzátor (S. 469)
Chladič (S. 469)
Nádržka chladiacej kvapaliny
motora (S. 467)
Nádržka kvapaliny ostrekova-
čov (S. 473)1
2
3
4
5
6
7
8
9
10
11

4627-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G23SK

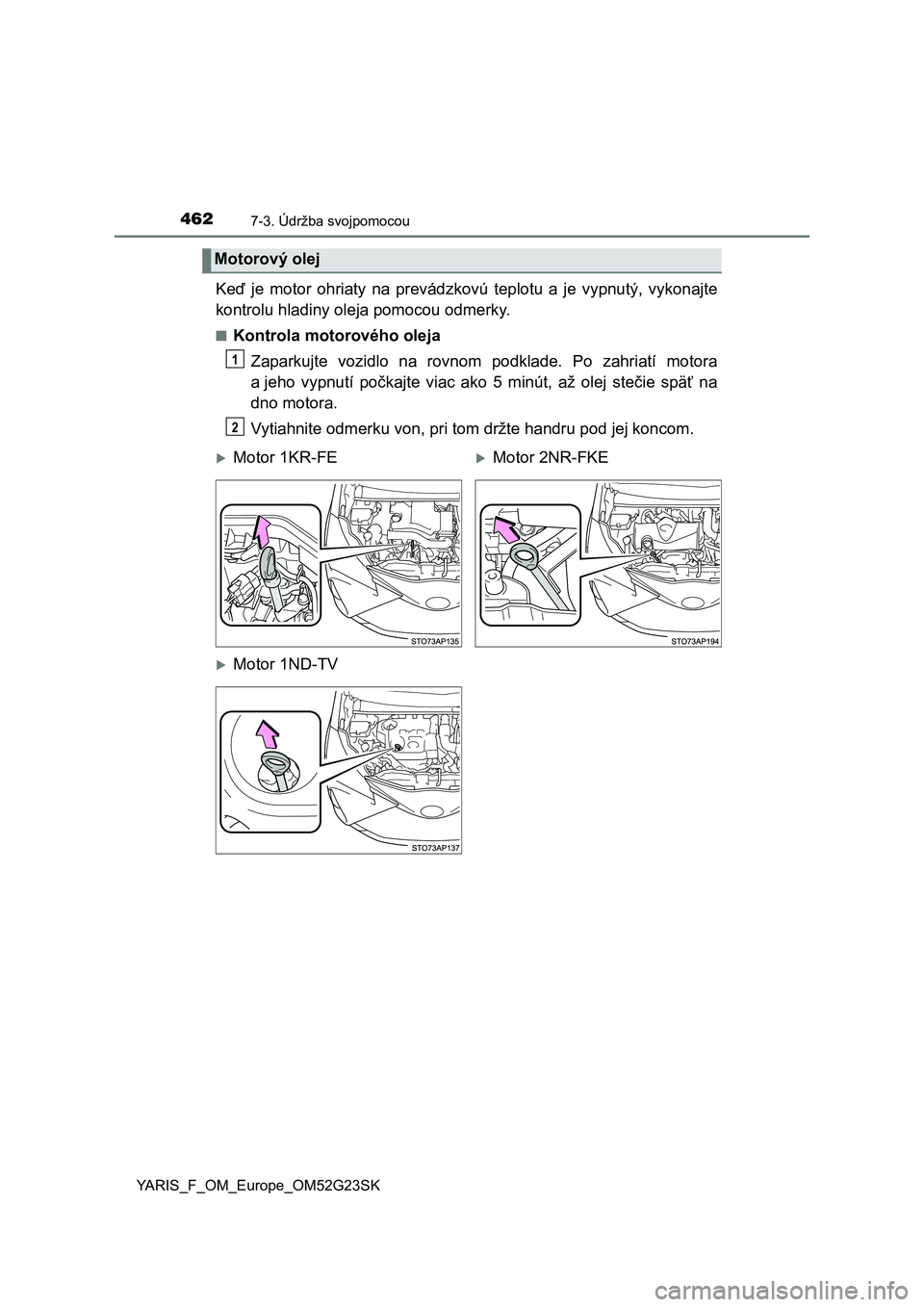

Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a jeho vypnutí počkajte viac ako 5 minút, až olej stečie späť na
dno motora.
Vytiahnite odmerku von, pri tom držte handru pod jej koncom.
Motorový olej
1
2
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

4637-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G23SK

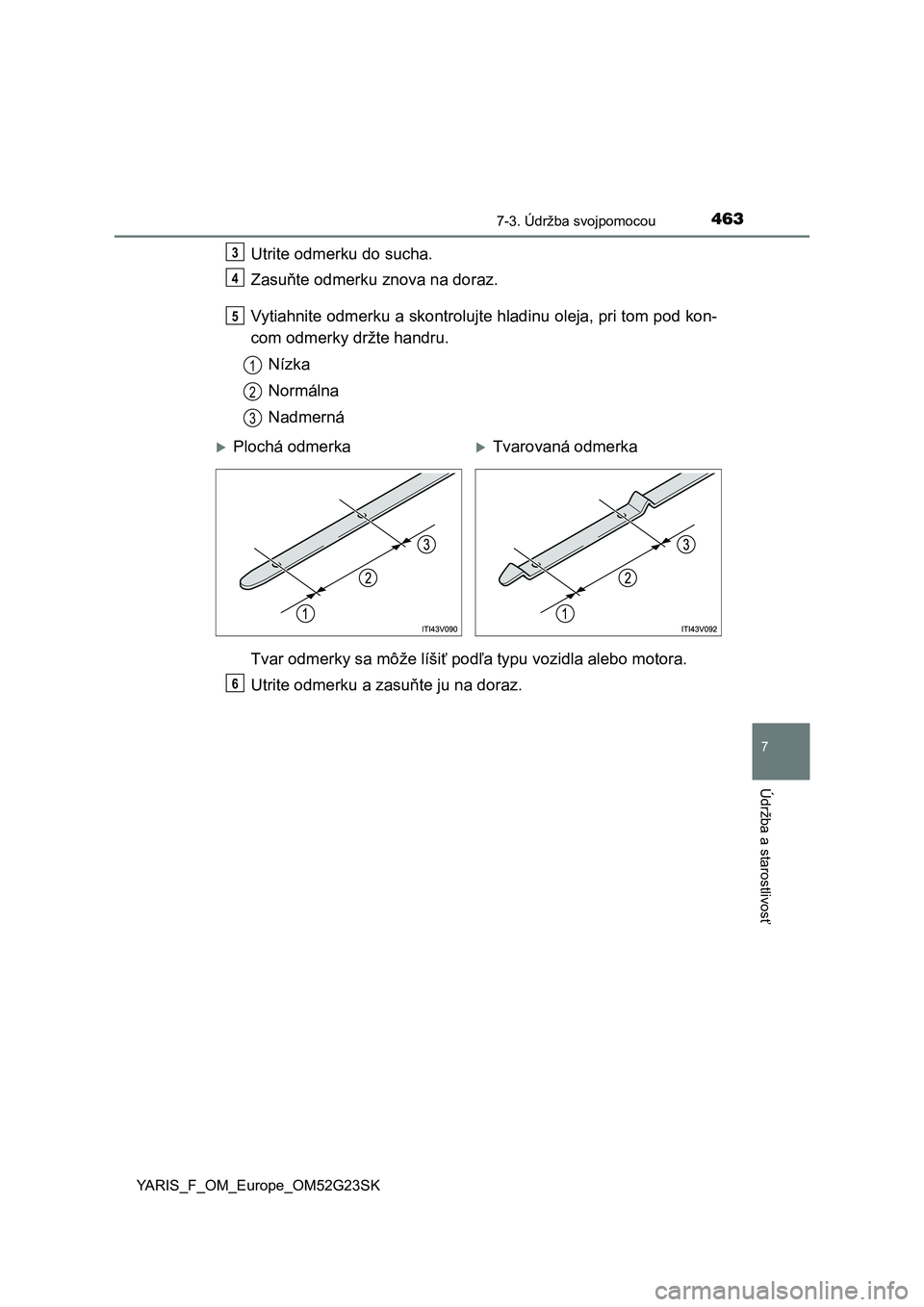

Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.3
4
5
1
2
3
Plochá odmerkaTvarovaná odmerka
6

4647-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G23SK■

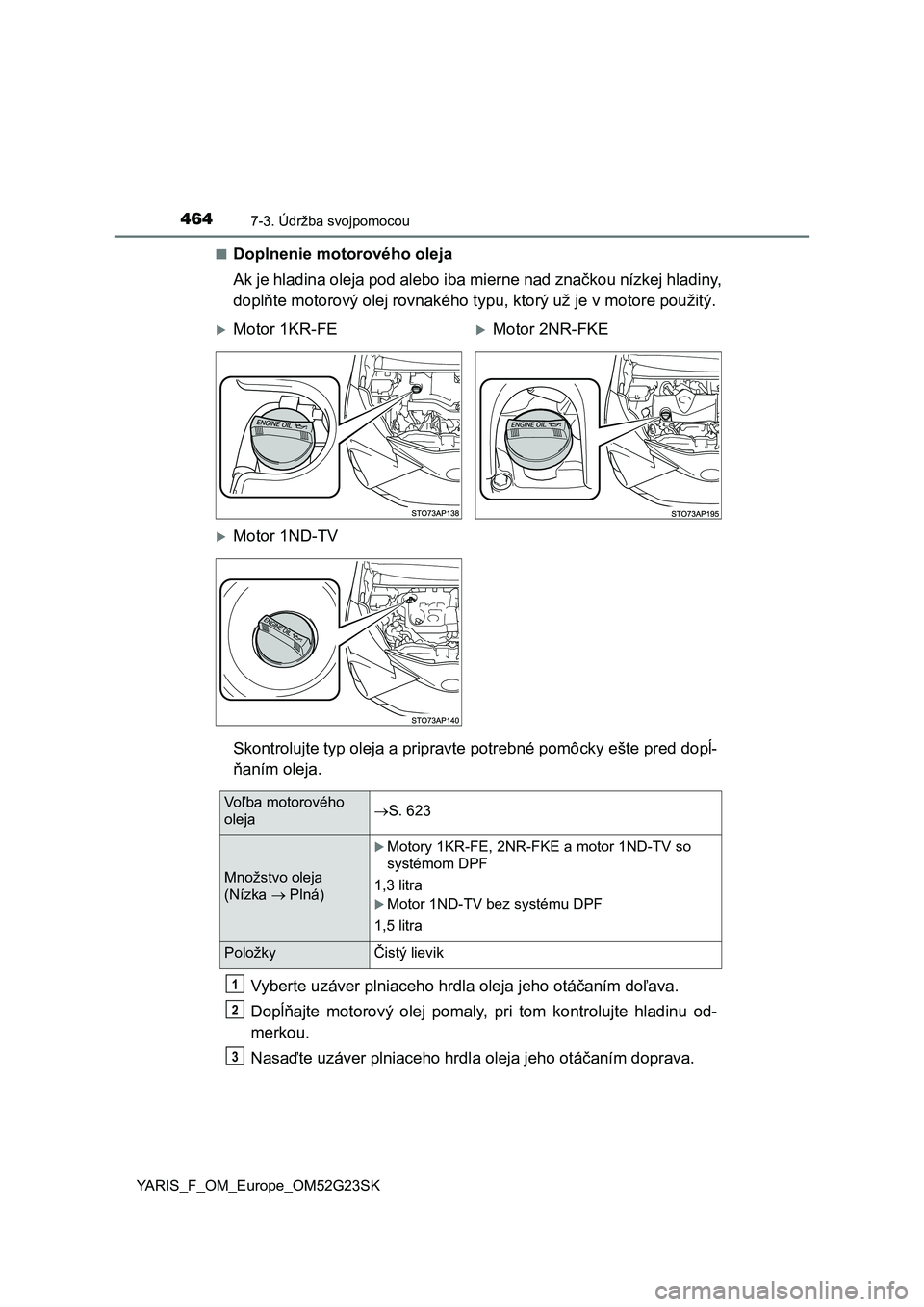

Doplnenie motorového oleja
Ak je hladina oleja pod alebo iba mierne nad značkou nízkej hladiny,
doplňte motorový olej rovnakého typu, ktorý už je v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
Voľba motorového
olejaS. 623
Množstvo oleja
(Nízka  Plná)
Motory 1KR-FE, 2NR-FKE a motor 1ND-TV so
systémom DPF
1,3 litra
Motor 1ND-TV bez systému DPF
1,5 litra
Položky Čistý lievik
1
2
3

4657-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G23SK

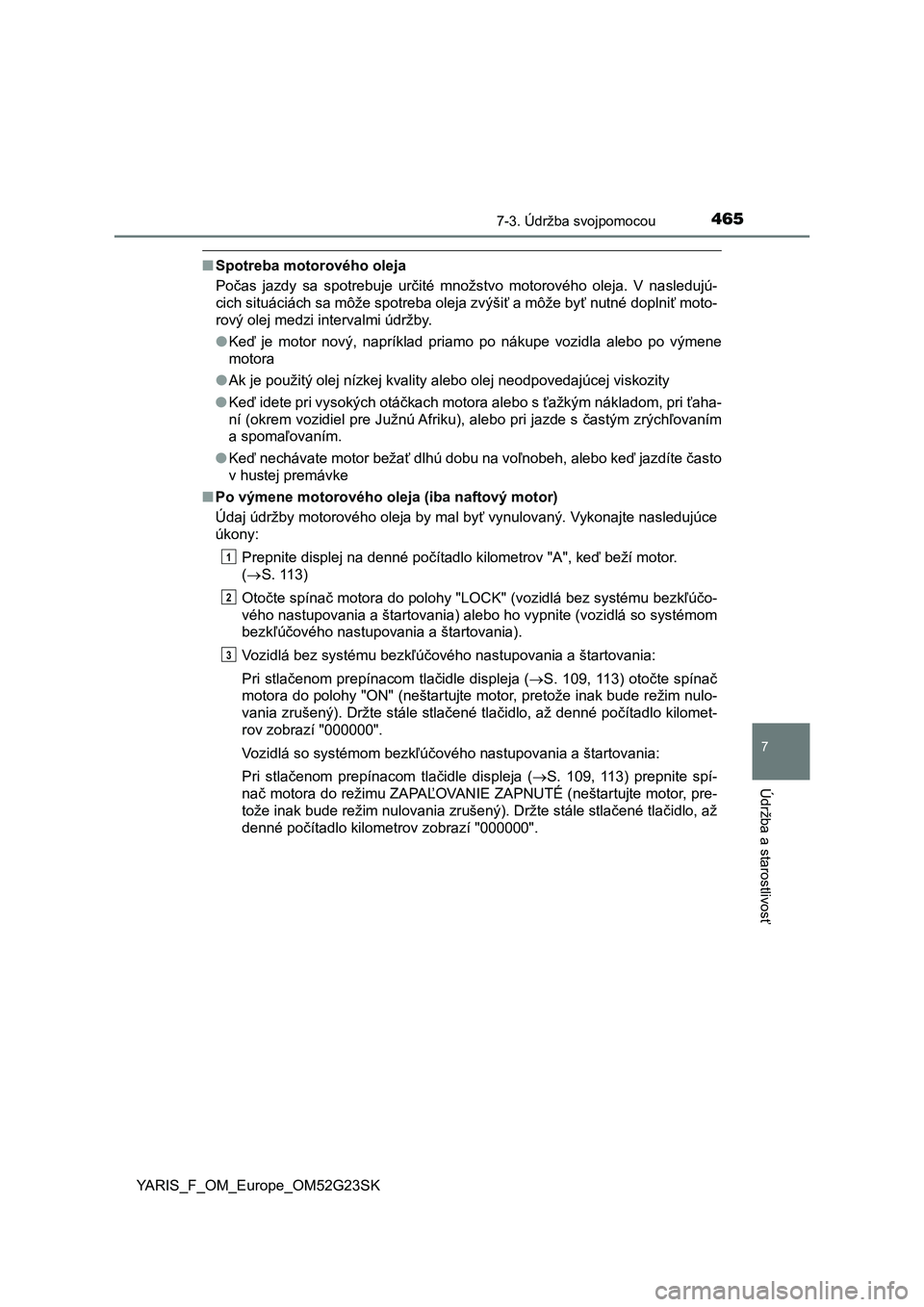

■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní (okrem vozidiel pre Južnú Afriku), alebo pri jazde s častým zrýchľovaním
a spomaľovaním.
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
■Po výmene motorového oleja (iba naftový motor)
Údaj údržby motorového oleja by mal byť vynulovaný. Vykonajte nasledujúce
úkony:
Prepnite displej na denné počítadlo kilometrov "A", keď beží motor.
(S. 113)
Otočte spínač motora do polohy "LOCK" (vozidlá bez systému bezkľúčo-
vého nastupovania a štartovania) alebo ho vypnite (vozidlá so systémom
bezkľúčového nastupovania a štartovania).
Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Pri stlačenom prepínacom tlačidle displeja (S. 109, 113) otočte spínač
motora do polohy "ON" (neštartujte motor, pretože inak bude režim nulo-
vania zrušený). Držte stále stlačené tlačidlo, až denné počítadlo kilomet-
rov zobrazí "000000".
Vozidlá so systémom bezkľúčového nastupovania a štartovania:
Pri stlačenom prepínacom tlačidle displeja (S. 109, 113) prepnite spí-
nač motora do režimu ZAPAĽOVANIE ZAPNUTÉ (neštartujte motor, pre-
tože inak bude režim nulovania zrušený). Držte stále stlačené tlačidlo, až
denné počítadlo kilometrov zobrazí "000000".
1
2
3

4667-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G23SK
*: Pre zistenie, či má vaše vozidlo systém DPF, kontaktujte ktoréhokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.

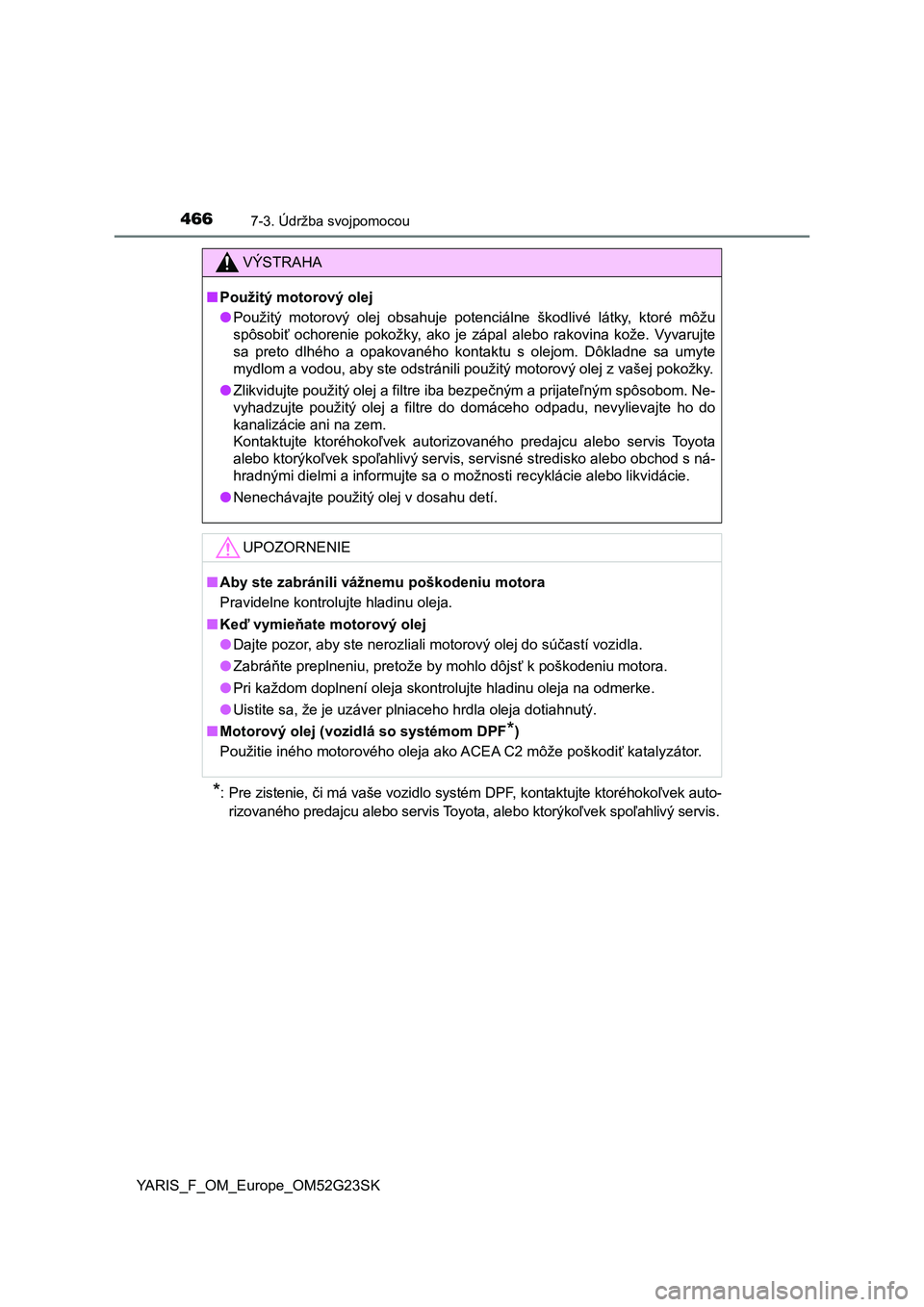

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis To y o t a
alebo ktorýkoľvek spoľahlivý servis, servisné stredisko alebo obchod s ná-
hradnými dielmi a informujte sa o možnosti recyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
■Motorový olej (vozidlá so systémom DPF
*)
Použitie iného motorového oleja ako ACEA C2 môže poškodiť katalyzátor.

4677-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G23SK

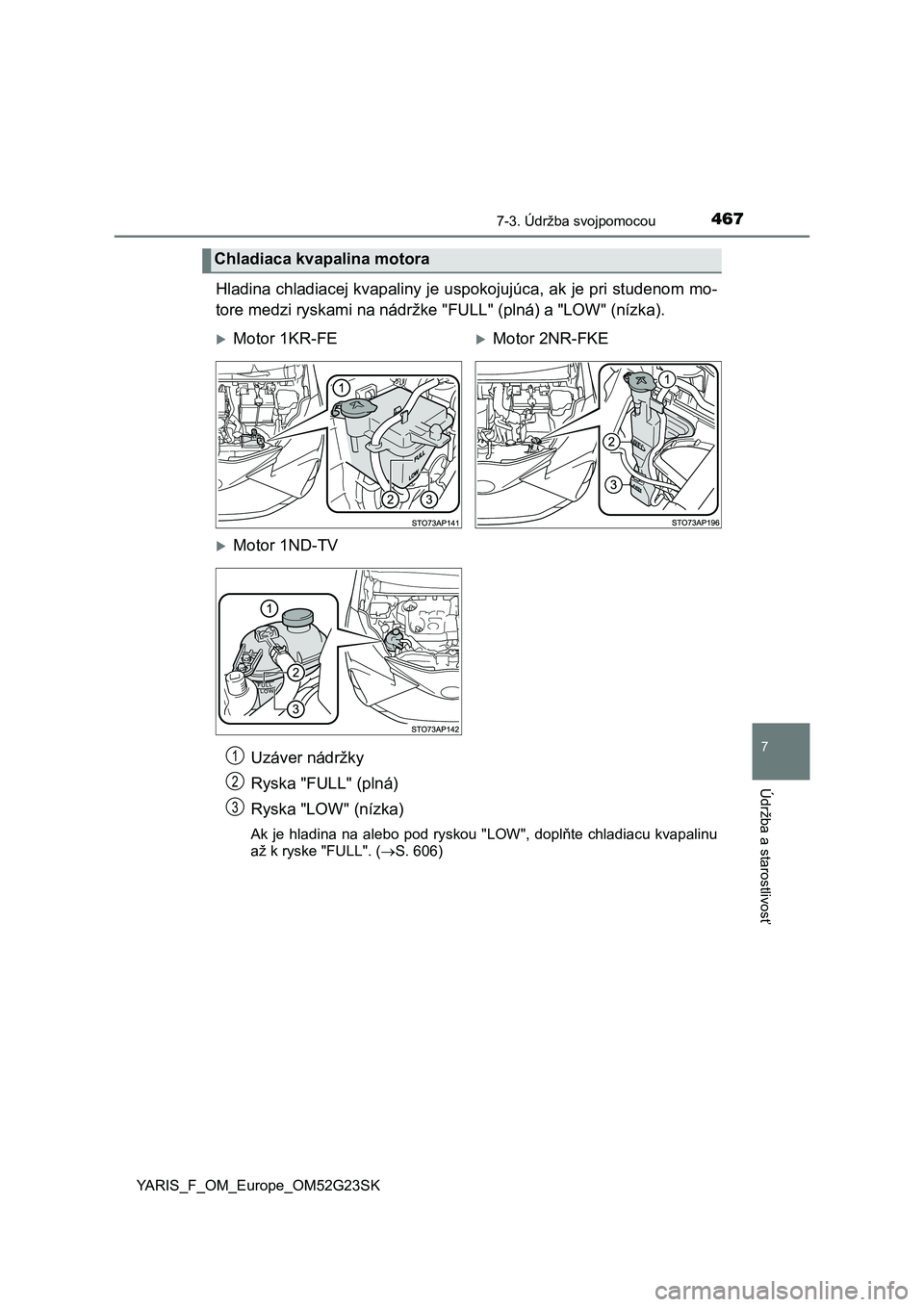

Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom mo-
tore medzi ryskami na nádržke "FULL" (plná) a "LOW" (nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou "LOW", doplňte chladiacu kvapalinu
až k ryske "FULL". (S. 606)
Chladiaca kvapalina motora
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
1
2
3

4687-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G23SK

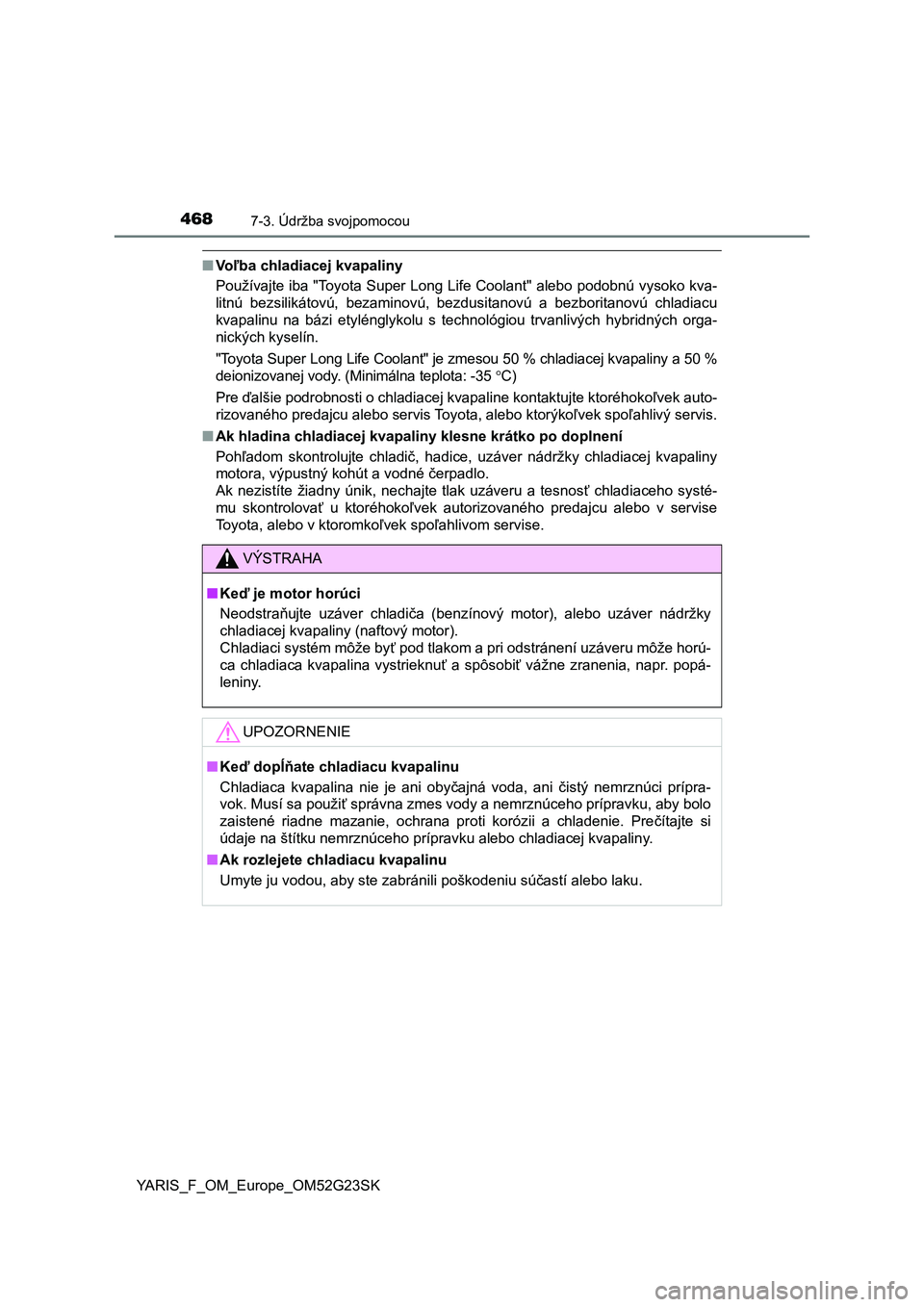

■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybridných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzáver nádržky chladiacej kvapaliny
motora, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek spoľahlivom servise.
VÝSTRAHA
■Keď je motor horúci
Neodstraňujte uzáver chladiča (benzínový motor), alebo uzáver nádržky
chladiacej kvapaliny (naftový motor).
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru môže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr. popá-
leniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznúci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Prečítajte si
<007e00470044004d0048000300510044000300e3005700740057004e005800030051004800500055005d0051007e00460048004b005200030053005500740053005500440059004e005800030044004f00480045005200030046004b004f00440047004c00
4400460048004d0003004e0059004400530044004f004c0051[y.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku.

4697-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G23SK

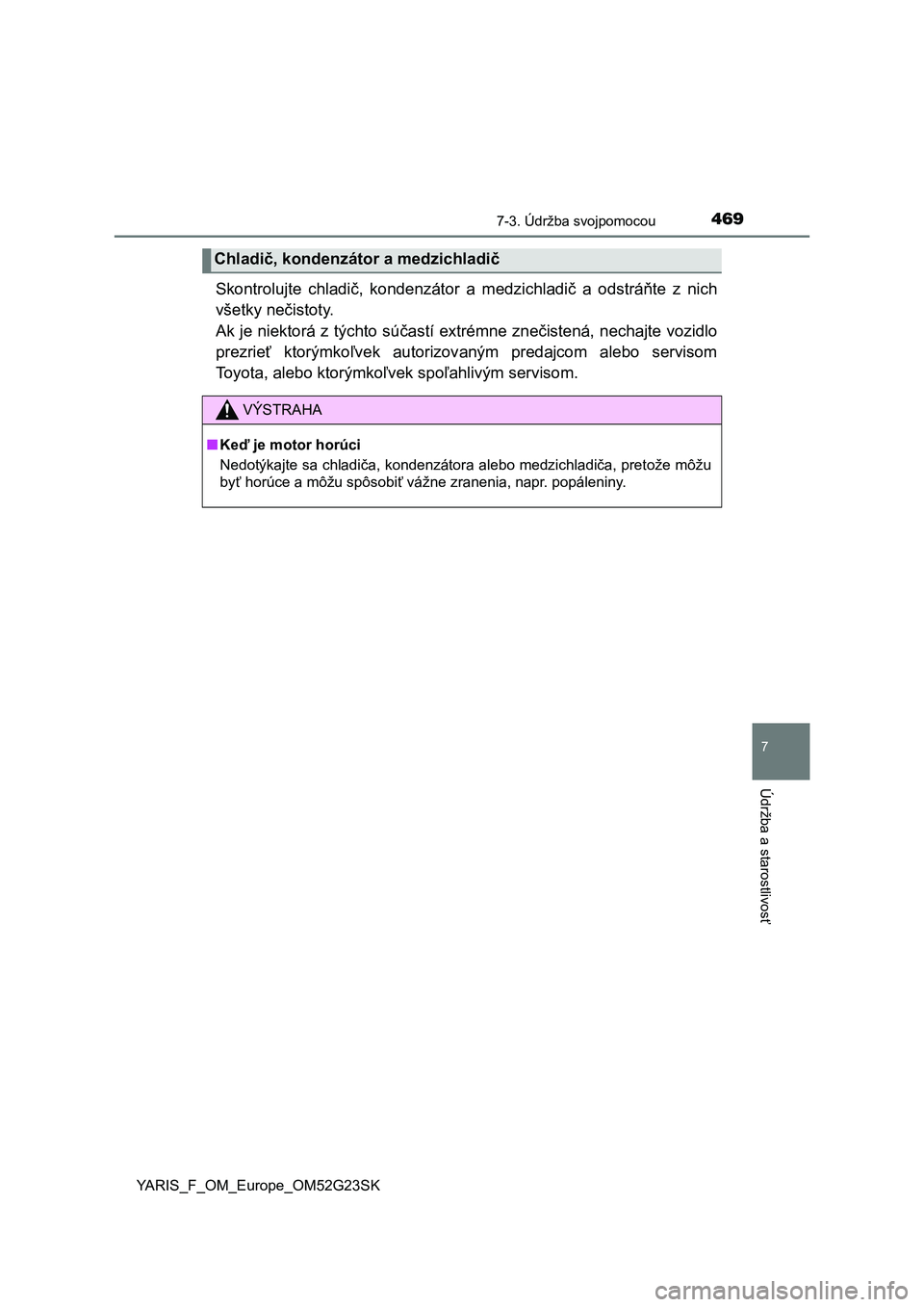

Skontrolujte chladič, kondenzátor a medzichladič a odstráňte z nich
všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizovaným predajcom alebo servisom
Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
Chladič, kondenzátor a medzichladič
VÝSTRAHA
■Keď je motor horúci
Nedotýkajte sa chladiča, kondenzátora alebo medzichladiča, pretože môžu
byť horúce a môžu spôsobiť vážne zranenia, napr. popáleniny.

4707-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G23SK

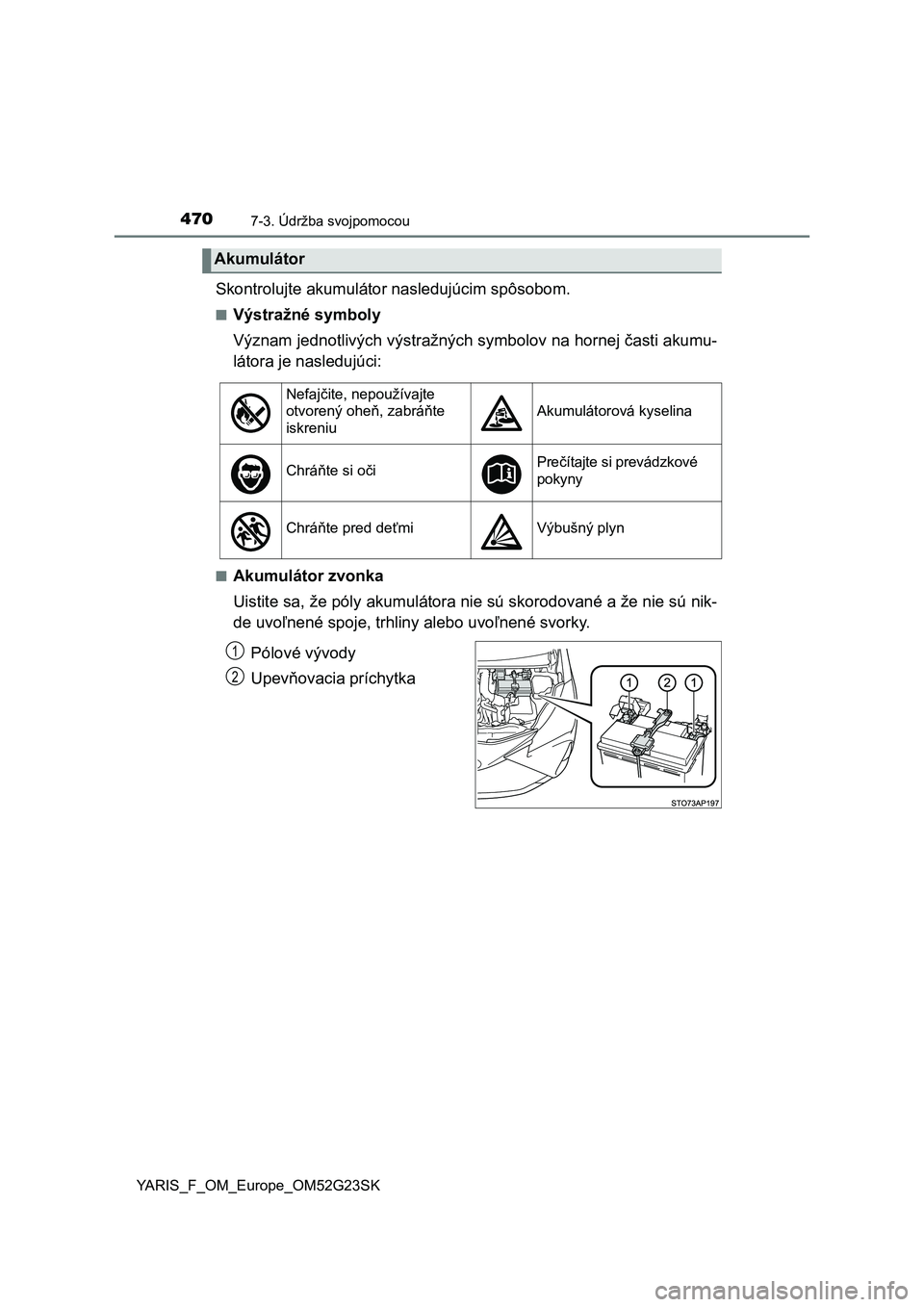

Skontrolujte akumulátor nasledujúcim spôsobom.
■Výstražné symboly
Význam jednotlivých výstražných symbolov na hornej časti akumu-
látora je nasledujúci:
■Akumulátor zvonka
Uistite sa, že póly akumulátora nie sú skorodované a že nie sú nik-
de uvoľnené spoje, trhliny alebo uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
Akumulátor
Nefajčite, nepoužívajte
otvorený oheň, zabráňte
iskreniu
Akumulátorová kyselina
Chráňte si očiPrečítajte si prevádzkové
pokyny
Chráňte pred deťmiVýbušný plyn
1
2
