121
2
2. Kombiinstrument
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

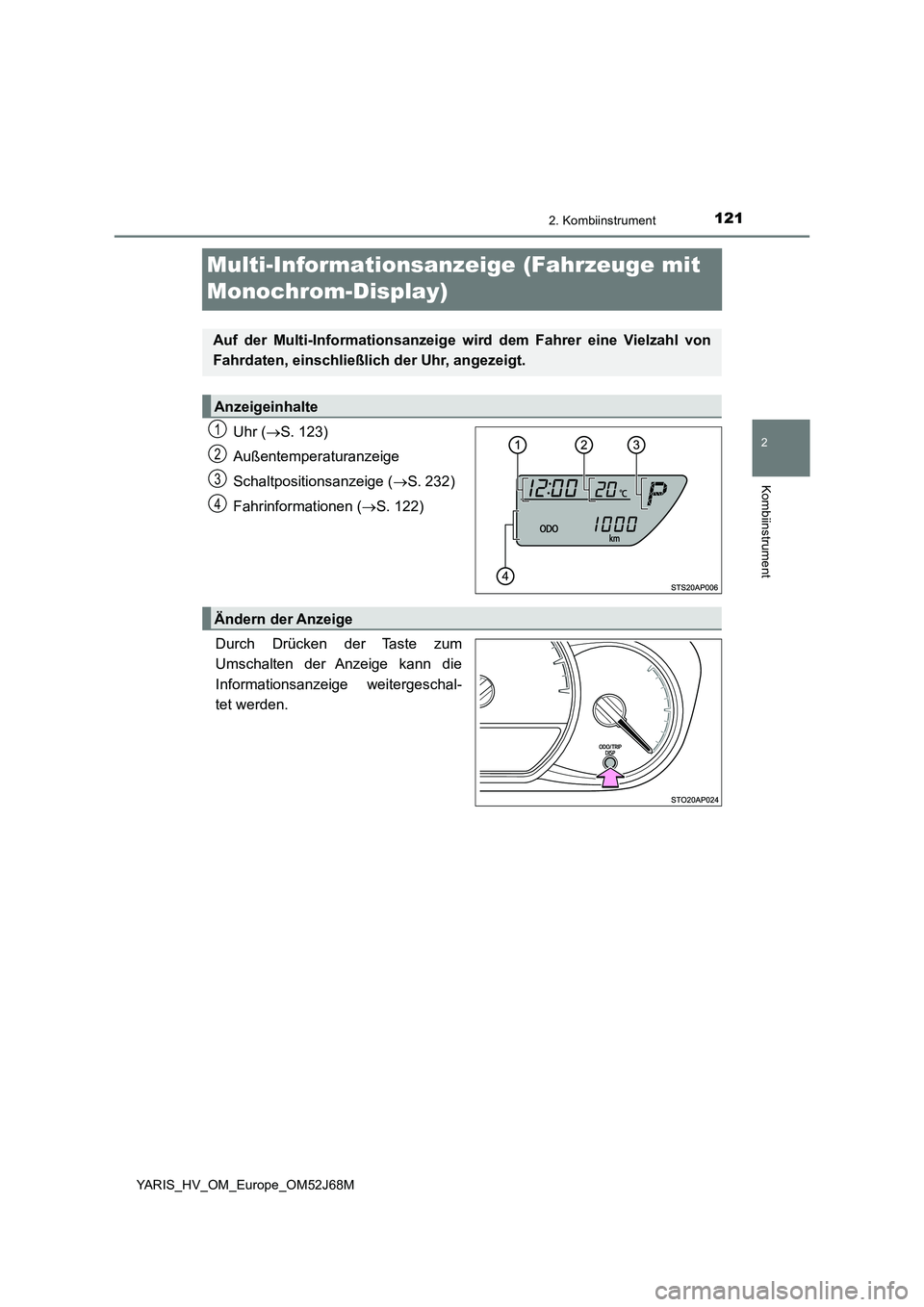

Multi-Informationsanzeige (Fahrzeuge mit
Monochrom-Display)
Uhr (S. 123)
Außentemperaturanzeige
Schaltpositionsanzeige (S. 232)
Fahrinformationen (S. 122)
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
Auf der Multi-Informationsanzeige wird dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
1
2
3
4
Ändern der Anzeige

1222. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M■

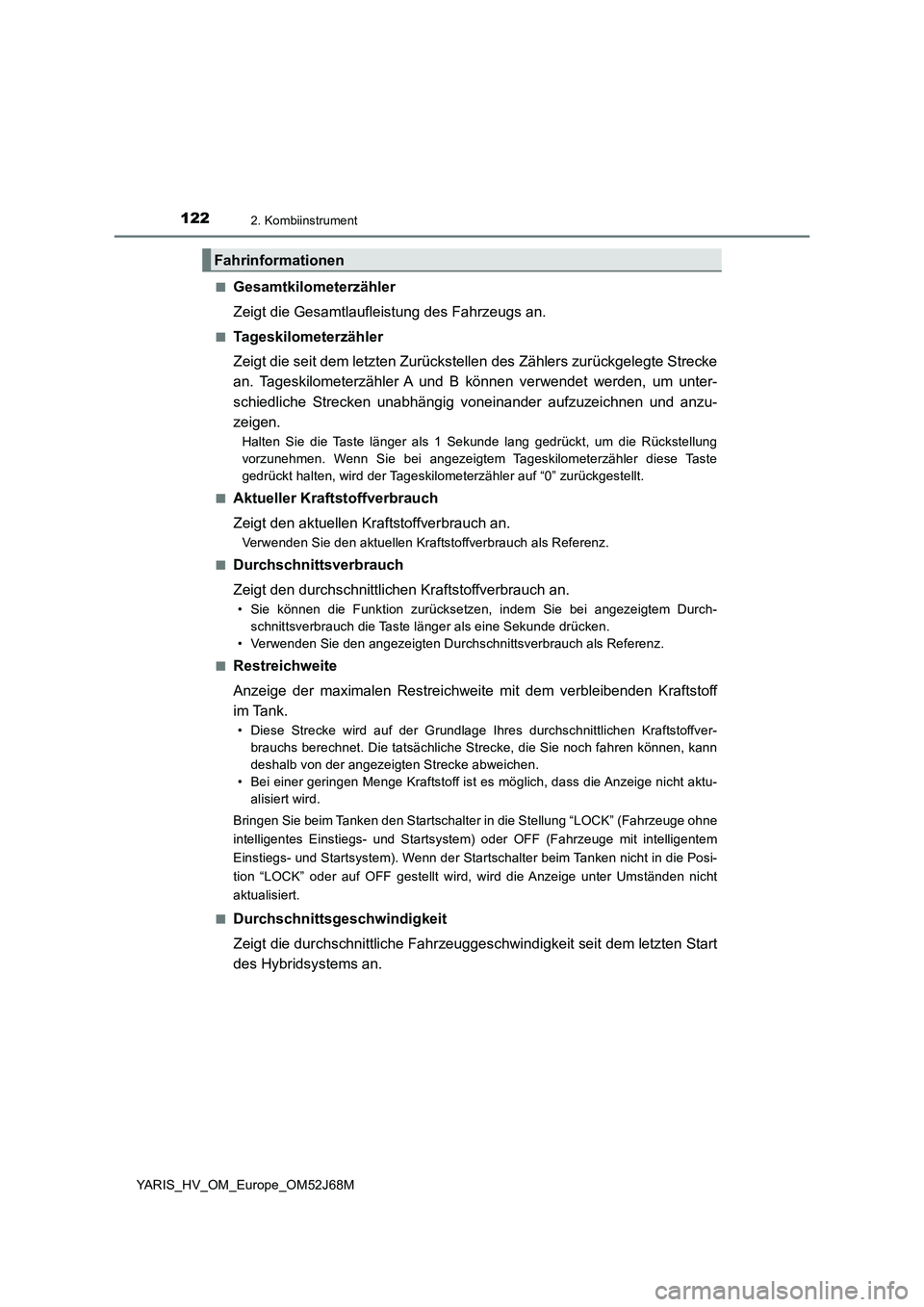

Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■
Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■
Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■
Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem). Wenn der Startschalter beim Tanken nicht in die Posi-
tion “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen nicht
aktualisiert.
■
Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem letzten Start
des Hybridsystems an.
Fahrinformationen

1232. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

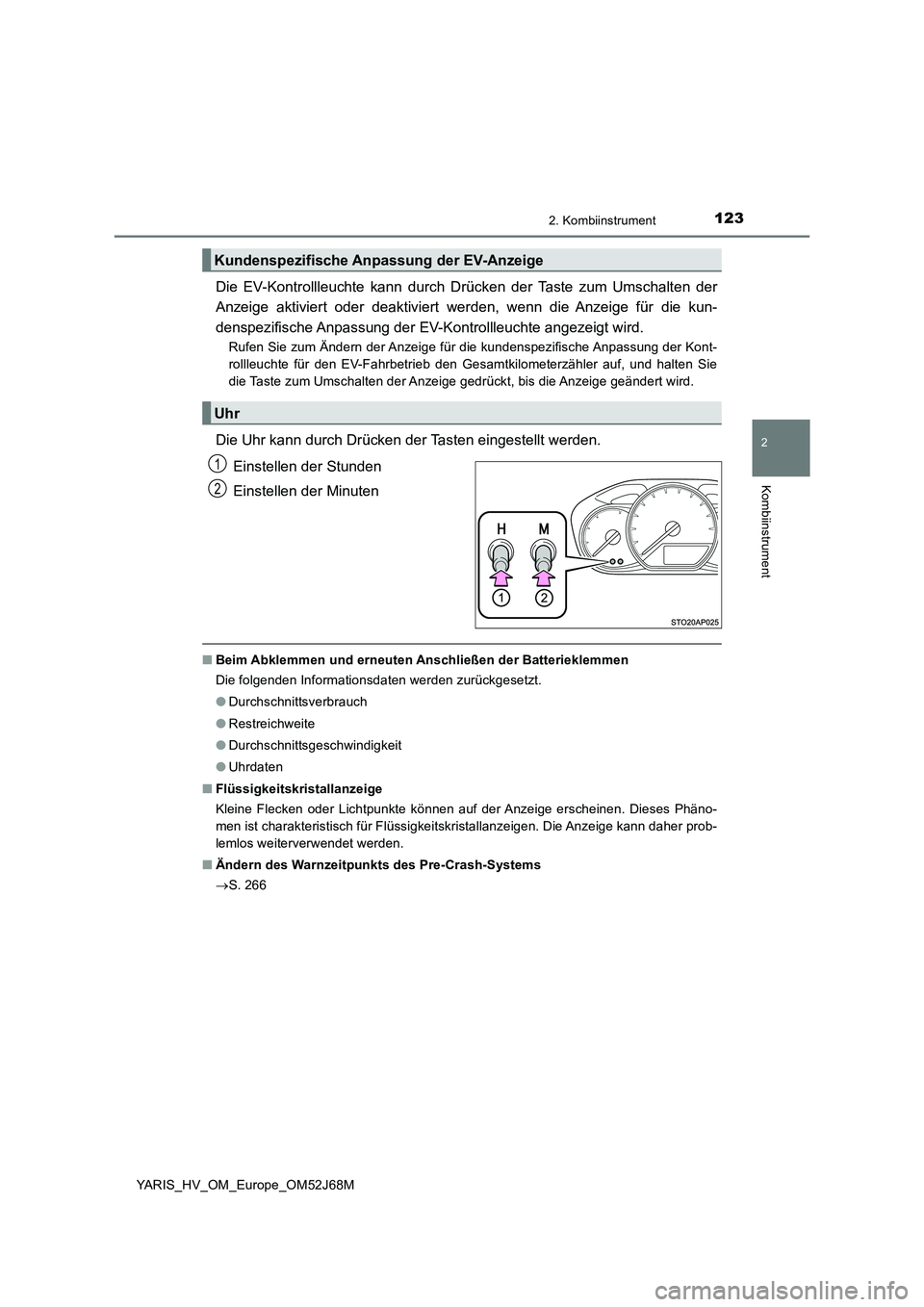

Die EV-Kontrollleuchte kann durch Drücken der Taste zum Umschalten der
Anzeige aktiviert oder deaktiviert werden, wenn die Anzeige für die kun-
denspezifische Anpassung der EV-Kontrollleuchte angezeigt wird.
Rufen Sie zum Ändern der Anzeige für die kundenspezifische Anpassung der Kont-
rollleuchte für den EV-Fahrbetrieb den Gesamtkilometerzähler auf, und halten Sie
die Taste zum Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt.
●Durchschnittsverbrauch
●Restreichweite
●Durchschnittsgeschwindigkeit
●Uhrdaten
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■Ändern des Warnzeitpunkts des Pre-Crash-Systems
S. 266
Kundenspezifische Anpassung der EV-Anzeige
Uhr
1
2

1242. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

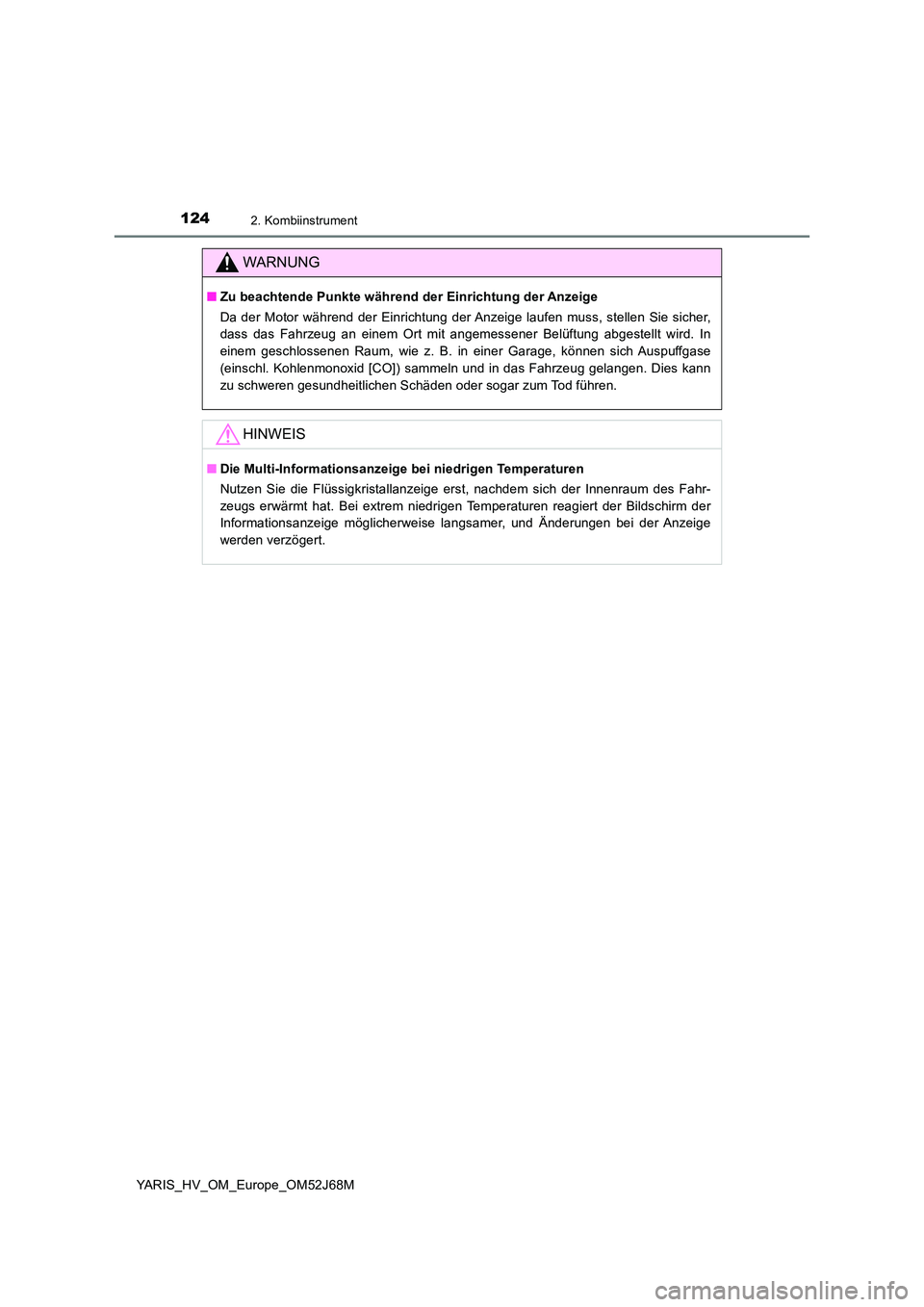

WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.

125
2
2. Kombiinstrument
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

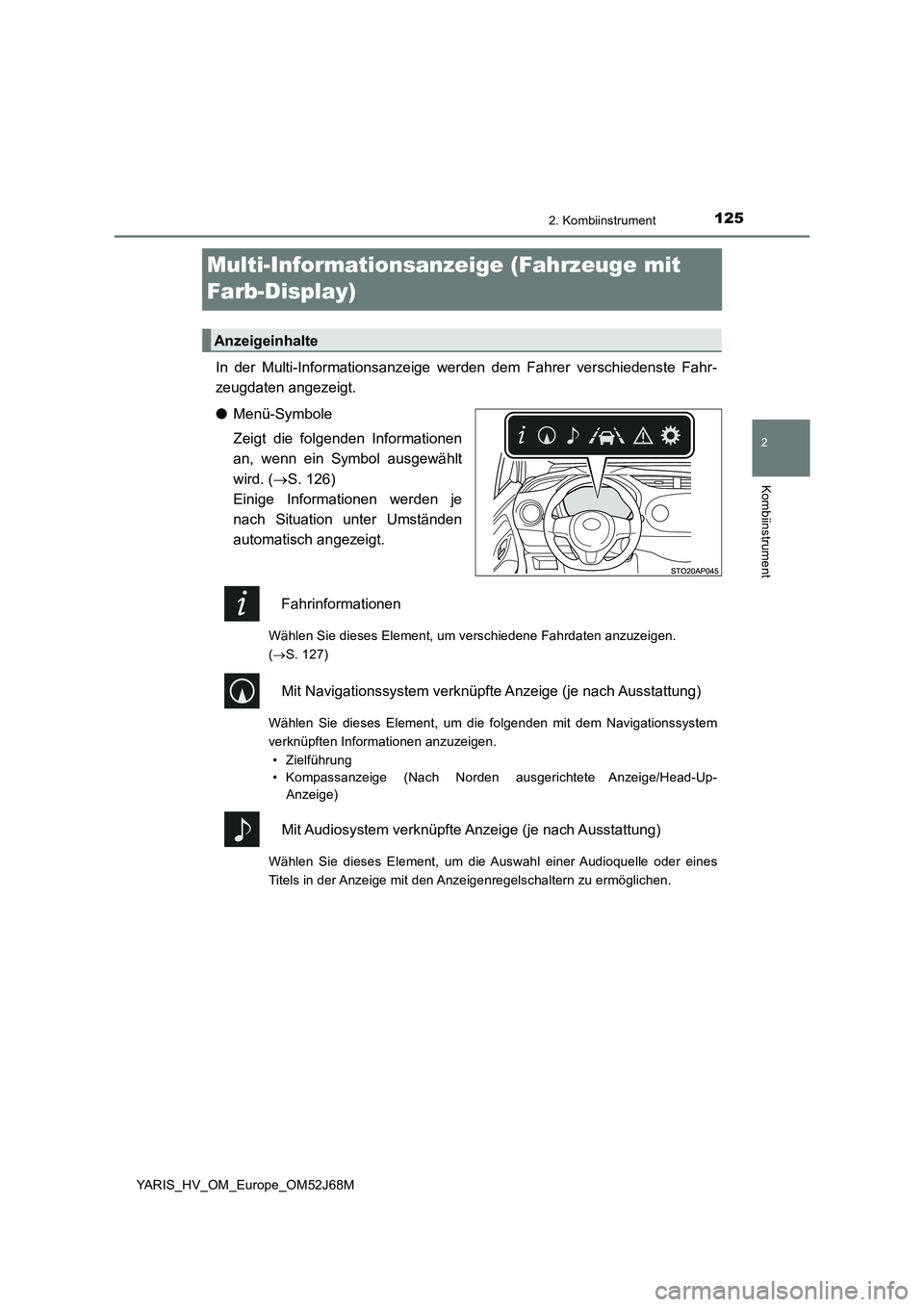

Multi-Informationsanzeige (Fahrzeuge mit
Farb-Display)
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
●Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. (S. 126)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
(S. 127)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Anzeigeinhalte

1262. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

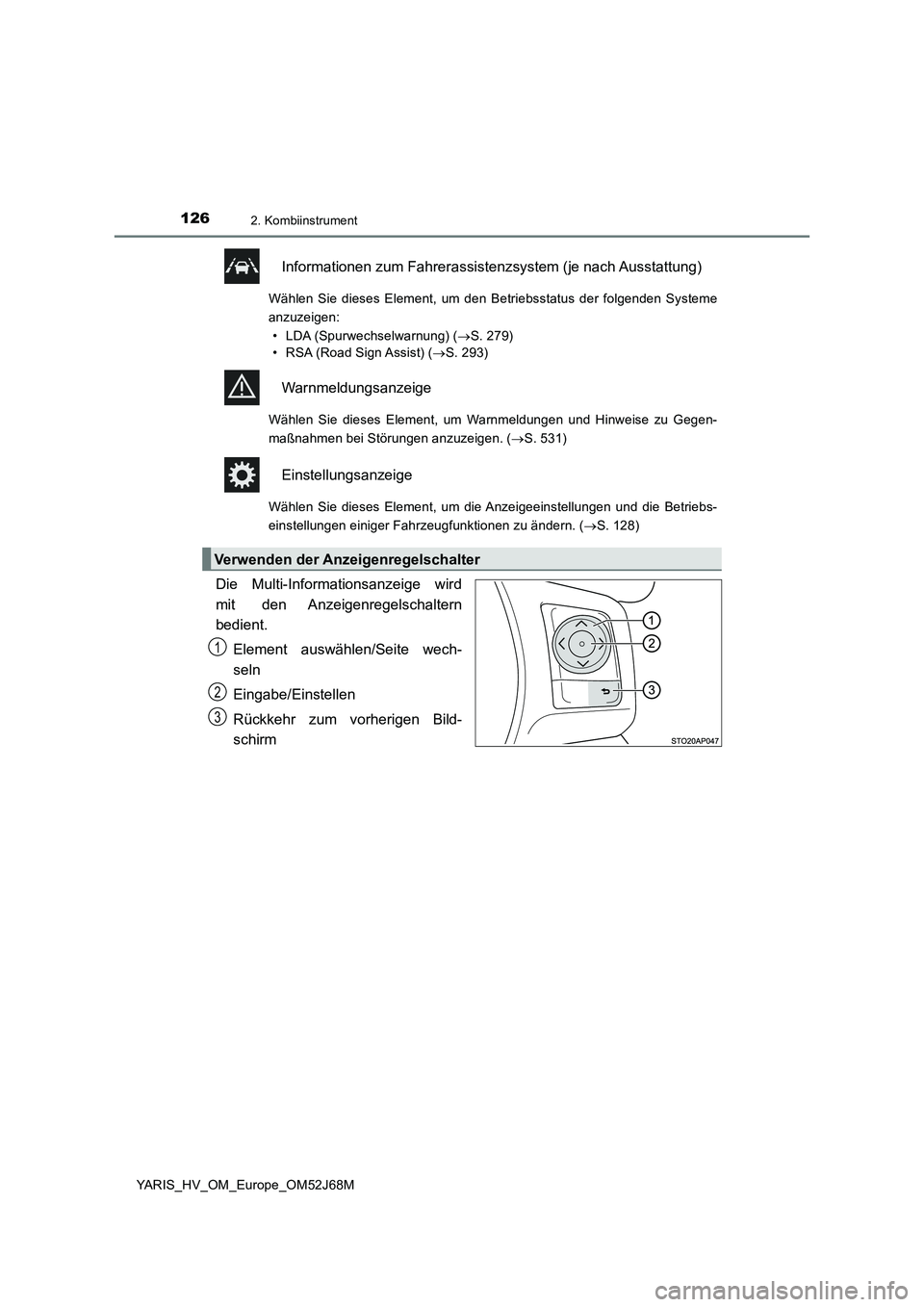

Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung) (S. 279)
• RSA (Road Sign Assist) (S. 293)
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. (S. 531)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. (S. 128)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Element auswählen/Seite wech-
seln
Eingabe/Einstellen
Rückkehr zum vorherigen Bild-
schirm
Verwenden der Anzeigenregelschalter
1
2
3

1272. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

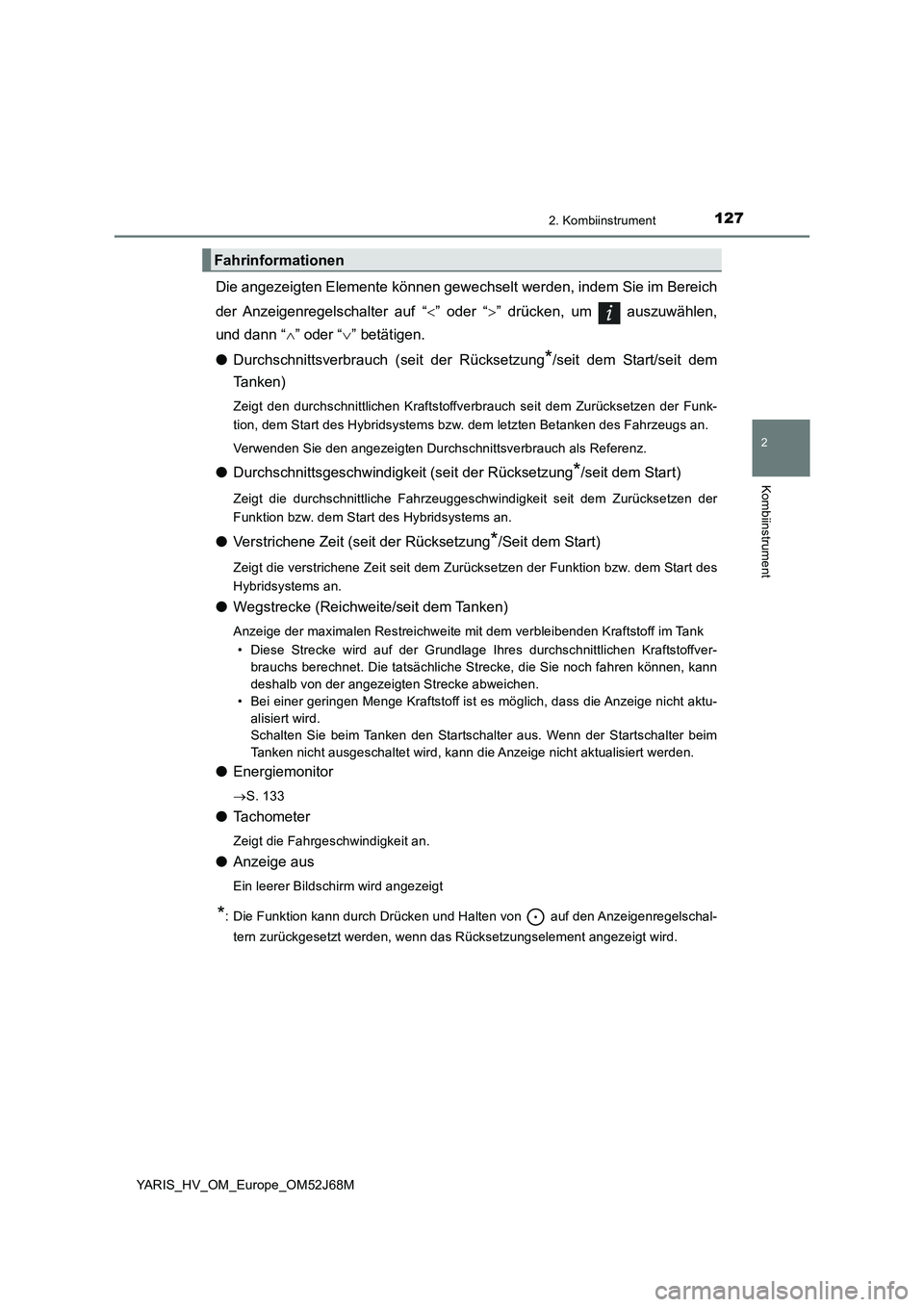

Die angezeigten Elemente können gewechselt werden, indem Sie im Bereich
der Anzeigenregelschalter auf “” oder “” drücken, um auszuwählen,
und dann “” oder “” betätigen.
●Durchschnittsverbrauch (seit der Rücksetzung
*/seit dem Start/seit dem
Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Hybridsystems bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
●Durchschnittsgeschwindigkeit (seit der Rücksetzung*/seit dem Start)
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Zurücksetzen der
Funktion bzw. dem Start des Hybridsystems an.
●Verstrichene Zeit (seit der Rücksetzung*/Seit dem Start)
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Start des
Hybridsystems an.
●Wegstrecke (Reichweite/seit dem Tanken)
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff im Tank
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Startschalter aus. Wenn der Startschalter beim
Tanken nicht ausgeschaltet wird, kann die Anzeige nicht aktualisiert werden.
●Energiemonitor
S. 133
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●Anzeige aus
Ein leerer Bildschirm wird angezeigt
*: Die Funktion kann durch Drücken und Halten von auf den Anzeigenregelschal-
tern zurückgesetzt werden, wenn das Rücksetzungselement angezeigt wird.
Fahrinformationen

1282. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

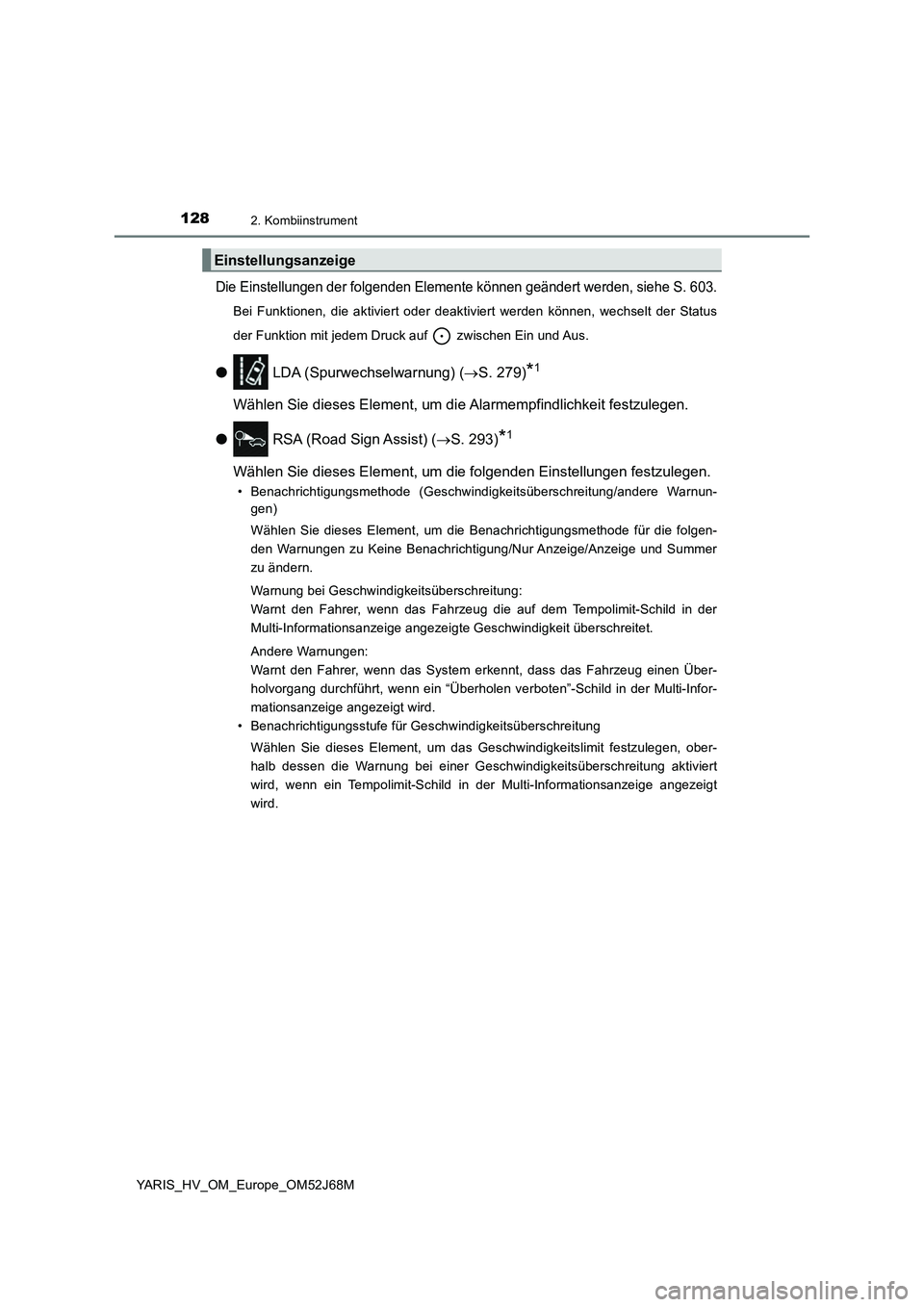

Die Einstellungen der folgenden Elemente können geändert werden, siehe S. 603.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung) (S. 279)*1
Wählen Sie dieses Element, um die Alarmempfindlichkeit festzulegen.
● RSA (Road Sign Assist) (S. 293)
*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Benachrichtigungsmethode (Geschwindigkeitsüberschreitung/andere Warnun-
gen)
Wählen Sie dieses Element, um die Benachrichtigungsmethode für die folgen-
den Warnungen zu Keine Benachrichtigung/Nur Anzeige/Anzeige und Summer
zu ändern.
Warnung bei Geschwindigkeitsüberschreitung:
Warnt den Fahrer, wenn das Fahrzeug die auf dem Tempolimit-Schild in der
Multi-Informationsanzeige angezeigte Geschwindigkeit überschreitet.
Andere Warnungen:
Warnt den Fahrer, wenn das System erkennt, dass das Fahrzeug einen Über-
holvorgang durchführt, wenn ein “Überholen verboten”-Schild in der Multi-Infor-
mationsanzeige angezeigt wird.
• Benachrichtigungsstufe für Geschwindigkeitsüberschreitung
Wählen Sie dieses Element, um das Geschwindigkeitslimit festzulegen, ober-
halb dessen die Warnung bei einer Geschwindigkeitsüberschreitung aktiviert
wird, wenn ein Tempolimit-Schild in der Multi-Informationsanzeige angezeigt
wird.
Einstellungsanzeige

1292. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

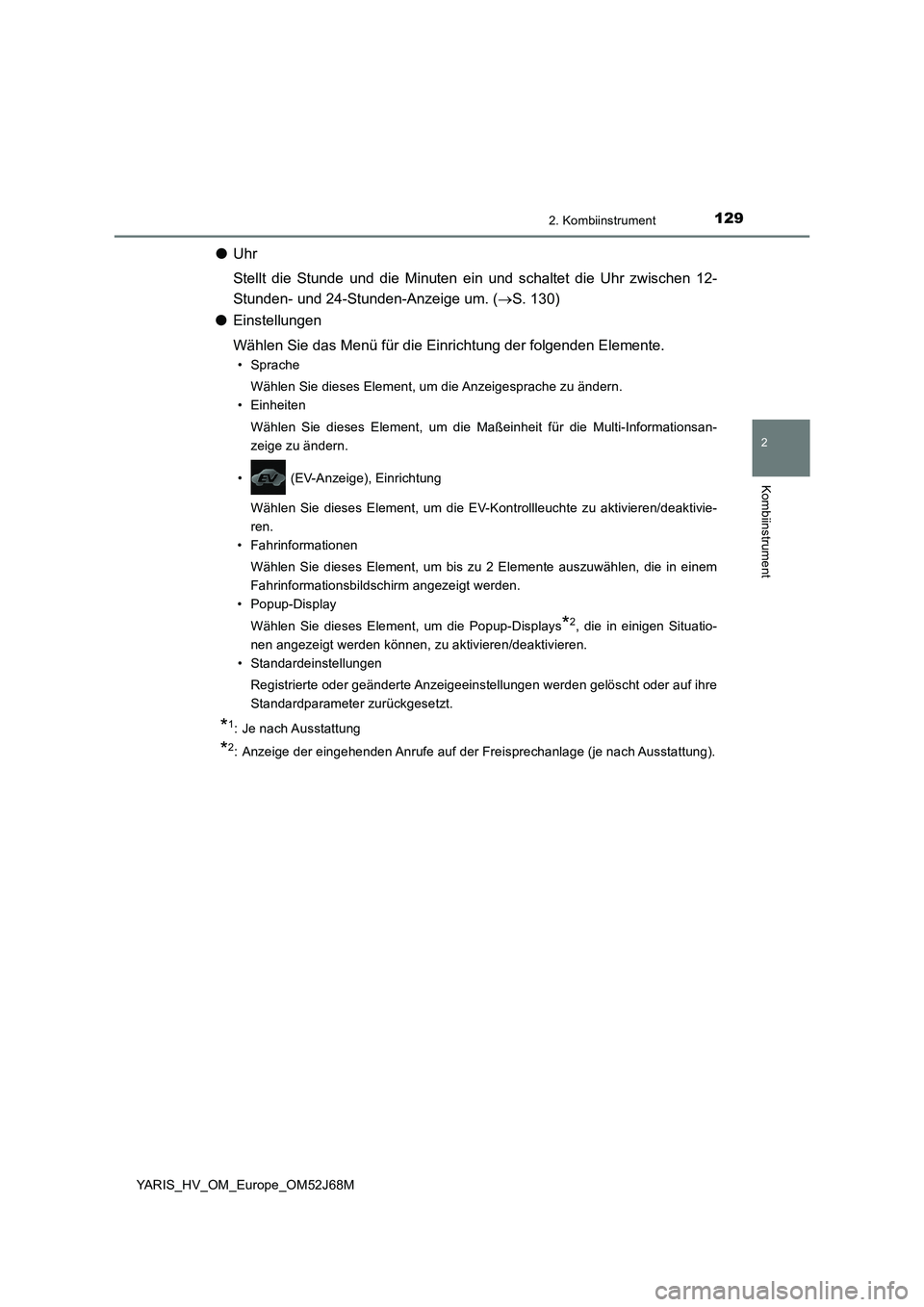

●Uhr
Stellt die Stunde und die Minuten ein und schaltet die Uhr zwischen 12-
Stunden- und 24-Stunden-Anzeige um. (S. 130)
●Einstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für die Multi-Informationsan-
zeige zu ändern.
•
(EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen
Wählen Sie dieses Element, um bis zu 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays
*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der eingehenden Anrufe auf der Freisprechanlage (je nach Ausstattung).

1302. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

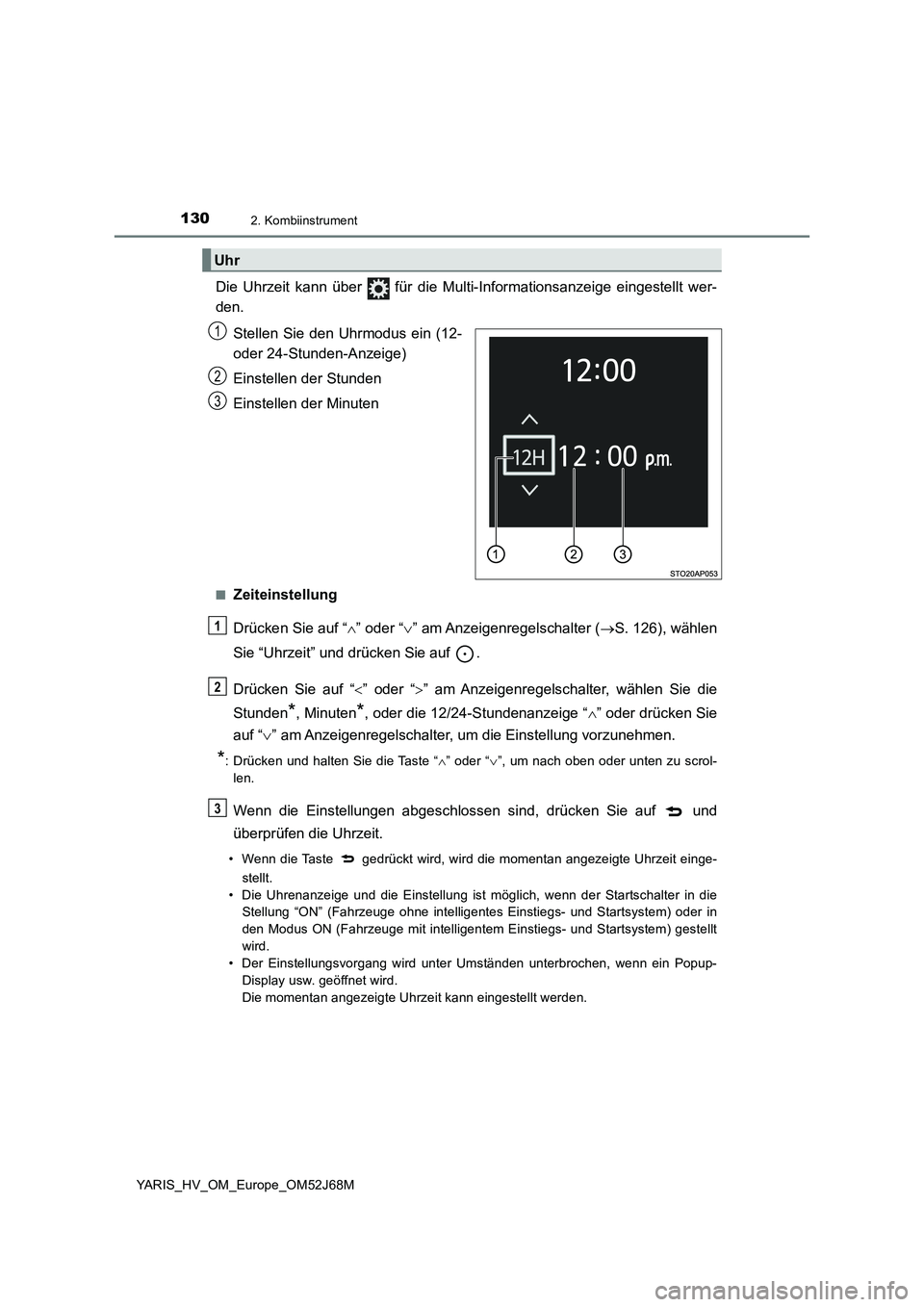

Die Uhrzeit kann über für die Multi-Informationsanzeige eingestellt wer-
den.
Stellen Sie den Uhrmodus ein (12-
oder 24-Stunden-Anzeige)
Einstellen der Stunden
Einstellen der Minuten
■Zeiteinstellung
Drücken Sie auf “” oder “” am Anzeigenregelschalter (S. 126), wählen
Sie “Uhrzeit” und drücken Sie auf .
Drücken Sie auf “” oder “” am Anzeigenregelschalter, wählen Sie die
Stunden
*, Minuten*, oder die 12/24-Stundenanzeige “” oder drücken Sie
auf “” am Anzeigenregelschalter, um die Einstellung vorzunehmen.
*: Drücken und halten Sie die Taste “” oder “”, um nach oben oder unten zu scrol-
len.
Wenn die Einstellungen abgeschlossen sind, drücken Sie auf und
überprüfen die Uhrzeit.
• Wenn die Taste gedrückt wird, wird die momentan angezeigte Uhrzeit einge-
stellt.
• Die Uhrenanzeige und die Einstellung ist möglich, wenn der Startschalter in die
Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in
den Modus ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) gestellt
wird.
• Der Einstellungsvorgang wird unter Umständen unterbrochen, wenn ein Popup-
Display usw. geöffnet wird.
Die momentan angezeigte Uhrzeit kann eingestellt werden.
Uhr
1
2
3
1
2
3
