9
YARIS_HV_OM_Europe_OM52J68MDer Einbau eines RF-Senders kann sich störend auf elektronische Systeme auswir-
ken, wie z.B.:
●Elektronische Mehrdüsen-Einspritzanlage/sequenzielle elektronische Mehrdüsen-
Einspritzanlage
●Geschwindigkeitsregelsystem (je nach Ausstattung)
●Antiblockiersystem
●SRS-Airbag-System
●Gurtstraffersystem
●Toyota Safety Sense (je nach Ausstattung)
Wenden Sie sich an einen autorisierten Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder an einen anderen kompetenten Fachbetrieb, um sich über Vor-
sichtsmaßnahmen oder andere spezielle Anweisungen bezüglich des Einbaus von
RF-Sendern zu informieren.
Weitere Informationen über Frequenzbänder, Leistungspegel, Antennenpositionen
und Anweisungen für den Einbau von RF-Sendern erhalten Sie auf Anfrage bei jedem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb.
Die Hochspannungsteile und Kabel von Hybridfahrzeugen emittieren dank ihrer elekt-
romagnetischen Abschirmung etwa dieselbe Menge an elektromagnetischen Strahlen,
wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
Beim Empfang des RF-Transmitters (Radio Frequency Transmitter) können uner-
wünschte Geräusche auftreten.
Einbau eines RF-Senders

391-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
Die Gurtstraffer tragen dazu bei, dass
die Insassen schnell vom Sicherheits-
gurt aufgefangen werden, indem sie
die Sicherheitsgurte vorspannen,
wenn das Fahrzeug in bestimmte
Arten von schweren Frontal- oder
Seitenkollisionen verwickelt wird.
Bei einem geringfügigen Frontal- oder
Seitenaufprall, bei einem Heckaufprall
oder beim Überschlagen des Fahr-
zeugs werden die Gurtstraffer nicht
aktiviert.
■ Rückhalteautomatik (ELR)
Bei einer Notbremsung oder einem Aufprall blockiert die Aufrollvorrichtung den Gurt.
Der Gurt kann auch dann blockieren, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und ruhigen Bewegungen gibt der Gurt nach, sodass Sie sich ungehindert
bewegen können.
■ Kleinkinder und Sicherheitsgurt
Die Sicherheitsgurte Ihres Fahrzeugs sind prinzipiell für Personen mit den Körperma-
ßen von Erwachsenen ausgelegt.
● Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind groß genug ist,
die regulären Sicherheitsgurte des Fahrzeugs anzulegen. ( S. 60)
● Wenn das Kind groß genug für die Sicherheitsgurte des Fahrzeugs ist, folgen Sie
den Anweisungen zum Gebrauch der Sicherheitsgurte. ( S. 36)
■ Ersetzen des Gurts nach Aktivierung des Gurtstraffers
Wenn das Fahrzeug in eine Mehrfach-Kollision verwickelt ist, wird der Gurtstraffer bei
der ersten Kollision aktiviert. Bei den darauf folgenden Kollisionen wird er jedoch nicht
mehr aktiviert.
■ Vorschriften zu Sicherheitsgurten
Wenn es in Ihrem Land Sicherheitsgurt-Vorschriften gibt, wenden Sie sich bezüglich
des Austauschs oder Einbaus von Sicherheitsgurten an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Gurtstraffer (Vordersitze und äußere Rücksitze)

911-3. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
Im unteren Bereich des linken Rück-
sitzes befindet sich eine Lufteintritt-
söffnung für die Kühlung der
Hybridbatterie (Traktionsbatterie).
Wenn die Lufteintrittsöffnung blockiert
ist, wird der Batteriebetrieb einge-
schränkt, wodurch sich der Kraftstoff-
verbrauch verschlechtert.
Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert ist, lässt sich Ihr
Fahrzeug nicht starten. Wenden Sie sich zwecks eines Neustarts des Hybrid-
systems an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn in der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
die Anweisungen.
Lüftungsschlitze der Hybridbatt erie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems (Fahrzeuge mit Farb-Display)

1222. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M■
Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■
Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■
Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■
Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem). Wenn der Startschalter beim Tanken nicht in die Posi-
tion “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen nicht
aktualisiert.
■
Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem letzten Start
des Hybridsystems an.
Fahrinformationen

2003-5. Öffnen und Schließen der Fenster
YARIS_HV_OM_Europe_OM52J68M
■Funktionsbereitschaft der elektrischen Fensterheber
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
■Betätigung der elektrischen Fensterheber nach dem Ausschalten des Hybridsys-
tems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Die elektrischen Fensterheber können noch 45 Sekunden betätigt werden, nachdem
der Startschalter in die Position “ACC” oder “LOCK” gestellt wurde. Nach dem Öffnen
einer Vordertür können die Fensterheber jedoch nicht mehr betätigt werden.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden, nachdem der Start-
schalter in den Modus ACCESSORY gestellt oder ausgeschaltet wurde, betätigt wer-
den. Nach dem Öffnen einer Vordertür können die Fensterheber jedoch nicht mehr
betätigt werden.
■Einklemmschutzfunktion (nur auf der Fahrerseite)
Wird ein Gegenstand zwischen Fenster und Fensterrahmen eingeklemmt, hält das
Fenster an und öffnet sich wieder etwas.

2044-1. Vor Antritt der Fahrt
YARIS_HV_OM_Europe_OM52J68M
Fahrbetrieb
S. 216, 220
Schalten Sie bei durchgetretenem Bremspedal den Schalthebel auf D.
(S. 232)
Lösen Sie die Feststellbremse. (S. 237)
Lassen Sie das Bremspedal allmählich los, und betätigen Sie vorsichtig
das Gaspedal, um das Fahrzeug zu beschleunigen.
Betätigen Sie in Schalthebelstellung D das Bremspedal.
Falls notwendig, ziehen Sie die Feststellbremse an.
Wenn das Fahrzeug für längere Zeit angehalten wird, stellen Sie den Schalthebel
auf P. (S. 232)
Betätigen Sie in Schalthebelstellung D das Bremspedal.
Ziehen Sie die Feststellbremse an (S. 237) und stellen Sie den Schalt-
hebel auf P. (S. 232)
Wenn Sie am Berg parken, blockieren Sie ggf. die Räder.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Drehen Sie den
Startschalter in die Stellung “LOCK”, um das Hybridsystem auszuschalten.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Drücken Sie den
Startschalter, um das Hybridsystem zu stoppen.
Verriegeln Sie die Tür und achten Sie darauf, dass Sie den elektronischen
Schlüssel bei sich tragen.
Die folgenden Hinweise sollten im Sinne eines sicheren Fahrbetriebs
beachtet werden:
Starten des Hybridsystems
Fahren
Anhalten
Parken des Fahrzeugs
1
2
3
1
2
1
2
3
4

213
4

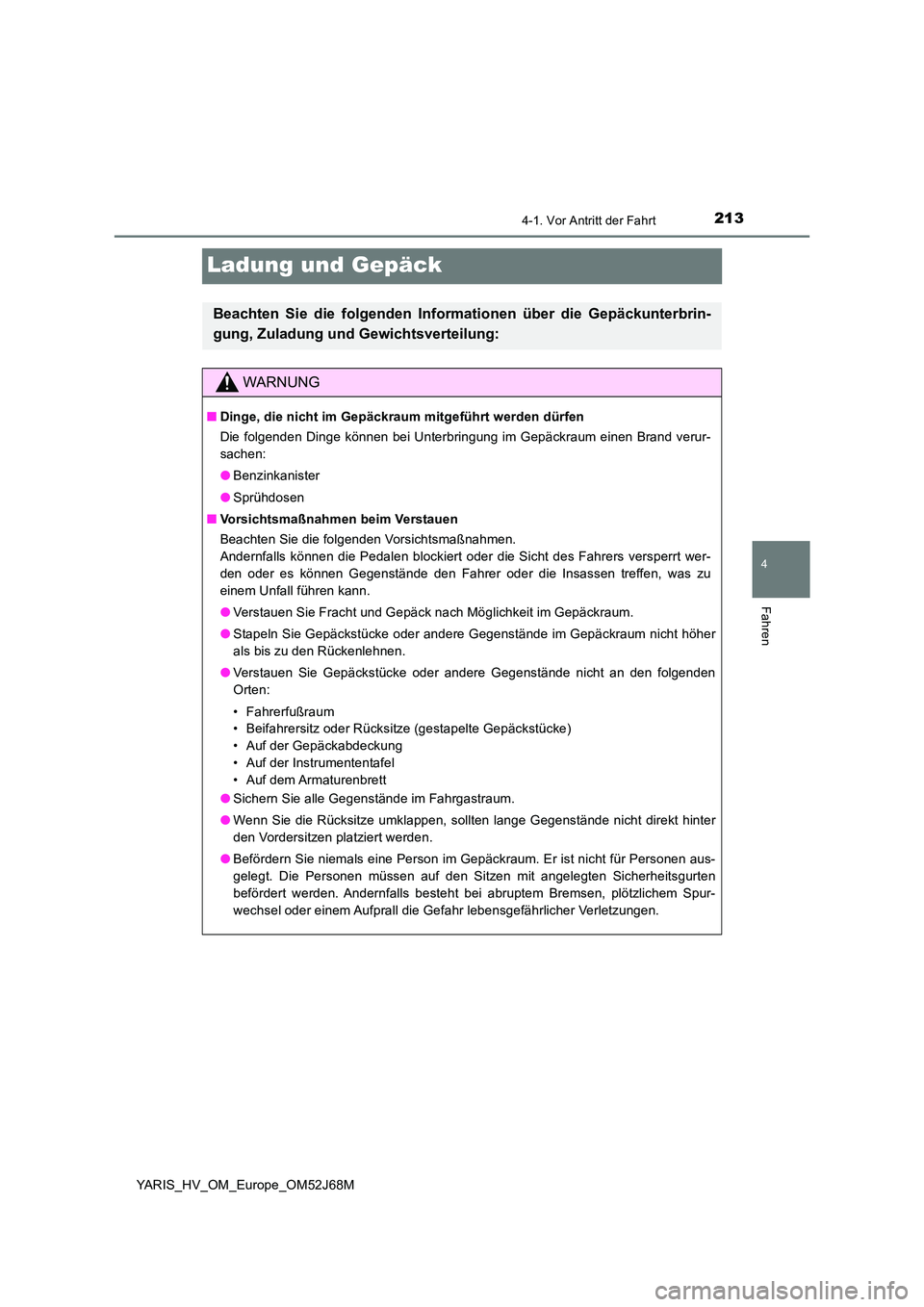

4-1. Vor Antritt der Fahrt
Fahren
YARIS_HV_OM_Europe_OM52J68M
Ladung und Gepäck
Beachten Sie die folgenden Informationen über die Gepäckunterbrin-
gung, Zuladung und Gewichtsverteilung:
WARNUNG
■ Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Gepäckraum einen Brand verur-
sachen:
● Benzinkanister
● Sprühdosen
■ Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können die Pedalen blockiert oder die Sicht des Fahrers versperrt wer-
den oder es können Gegenstände den Fahrer oder die Insassen treffen, was zu
einem Unfall führen kann.
● Verstauen Sie Fracht und Gepäck nach Möglichkeit im Gepäckraum.
● Stapeln Sie Gepäckstücke oder andere Gegenstände im Gepäckraum nicht höher
als bis zu den Rückenlehnen.
● Verstauen Sie Gepäckstücke oder andere Gegenstände nicht an den folgenden
Orten:
• Fahrerfußraum
• Beifahrersitz oder Rücksitze (gestapelte Gepäckstücke)
• Auf der Gepäckabdeckung
• Auf der Instrumententafel
• Auf dem Armaturenbrett
● Sichern Sie alle Gegenstände im Fahrgastraum.
● Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
● Befördern Sie niemals eine Person im Gepäckraum. Er ist nicht für Personen aus-
gelegt. Die Personen müssen auf den Sitzen mit angelegten Sicherheitsgurten
befördert werden. Andernfalls besteht bei abruptem Bremsen, plötzlichem Spur-
wechsel oder einem Aufprall die Gefahr lebensgefährlicher Verletzungen.

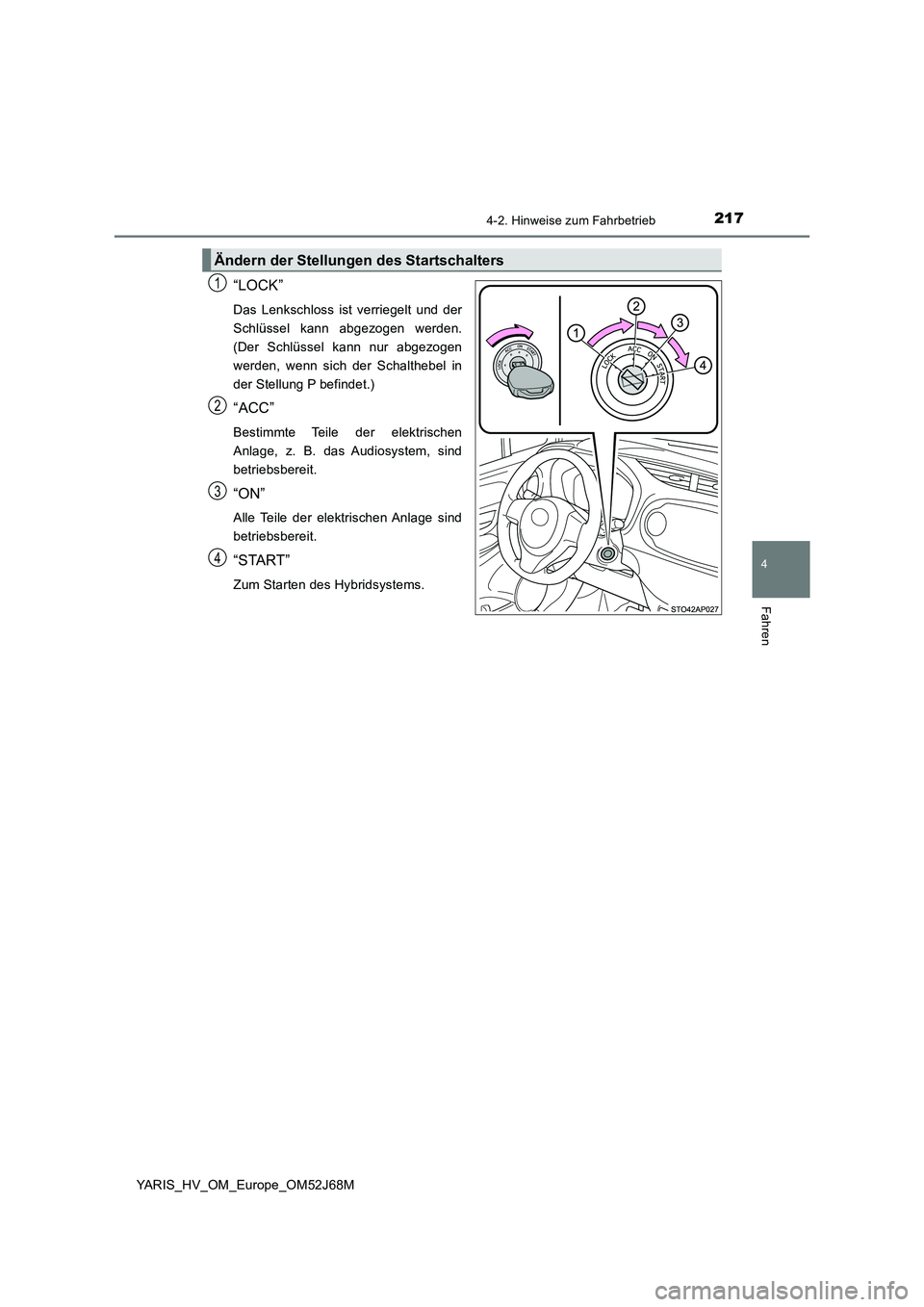

2174-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
“LOCK”
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden.
(Der Schlüssel kann nur abgezogen
werden, wenn sich der Schalthebel in
der Stellung P befindet.)
“ACC”
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ON”
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“START”
Zum Starten des Hybridsystems.
Ändern der Stellungen des Startschalters
1
2
3
4

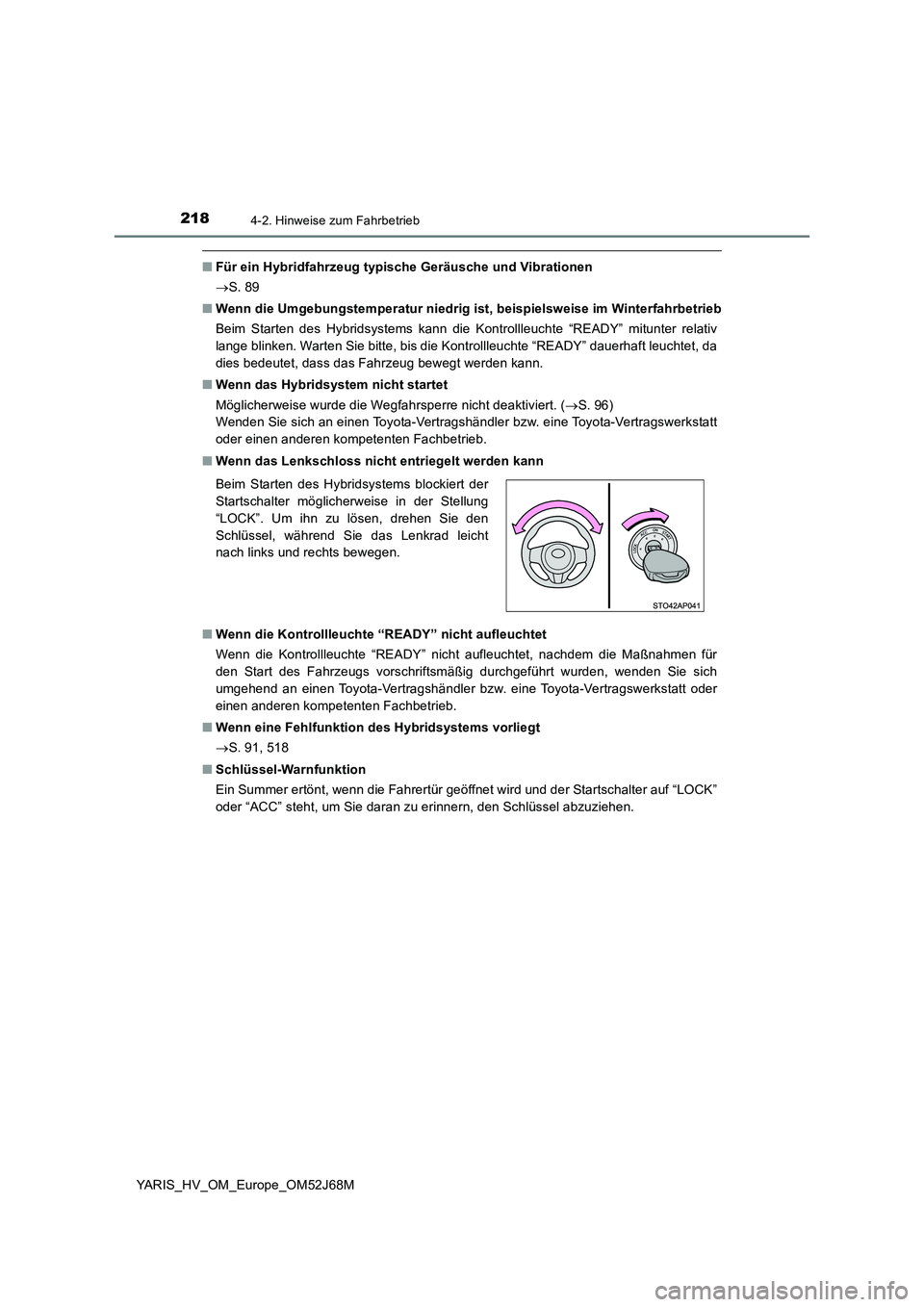

2184-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J68M
■Für ein Hybridfahrzeug typische Geräusche und Vibrationen
S. 89
■Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■Wenn das Hybridsystem nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 96)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■Wenn das Lenkschloss nicht entriegelt werden kann
■Wenn die Kontrollleuchte “READY” nicht aufleuchtet
Wenn die Kontrollleuchte “READY” nicht aufleuchtet, nachdem die Maßnahmen für
den Start des Fahrzeugs vorschriftsmäßig durchgeführt wurden, wenden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.
■Wenn eine Fehlfunktion des Hybridsystems vorliegt
S. 91, 518
■Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Startschalter auf “LOCK”
oder “ACC” steht, um Sie daran zu erinnern, den Schlüssel abzuziehen. Beim Starten des Hybridsystems blockiert der
Startschalter möglicherweise in der Stellung
“LOCK”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.

2194-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Wenn das Hybridsystem gestartet wird
Setzen Sie sich zum Starten des Hybridsystems immer auf den Fahrersitz. Treten
Sie beim Starten des Hybridsystems unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Drehen Sie den Startschalter während der Fahrt nicht in die Stellung “LOCK”. Wenn
das Hybridsystem aufgrund einer Notsituation im Fahrbetrieb abgeschaltet werden
muss, drehen Sie den Startschalter in die Stellung “ACC”, um das Hybridsystem zu
stoppen. Wenn das Hybridsystem während der Fahrt abgeschaltet wird, kann ein
Unfall ausgelöst werden. ( S. 507)
HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie bei angehaltenem Hybridsystem den Startschalter nicht längere Zeit in
der Stellung “ACC” oder “ON” stehen.
■ Wenn das Hybridsystem gestartet wird
Wenn Probleme beim Start des Hybridsystems auftreten, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
