TOYOTA YARIS 2018 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2018, Model line: YARIS, Model: TOYOTA YARIS 2018Pages: 632, PDF Size: 45.46 MB

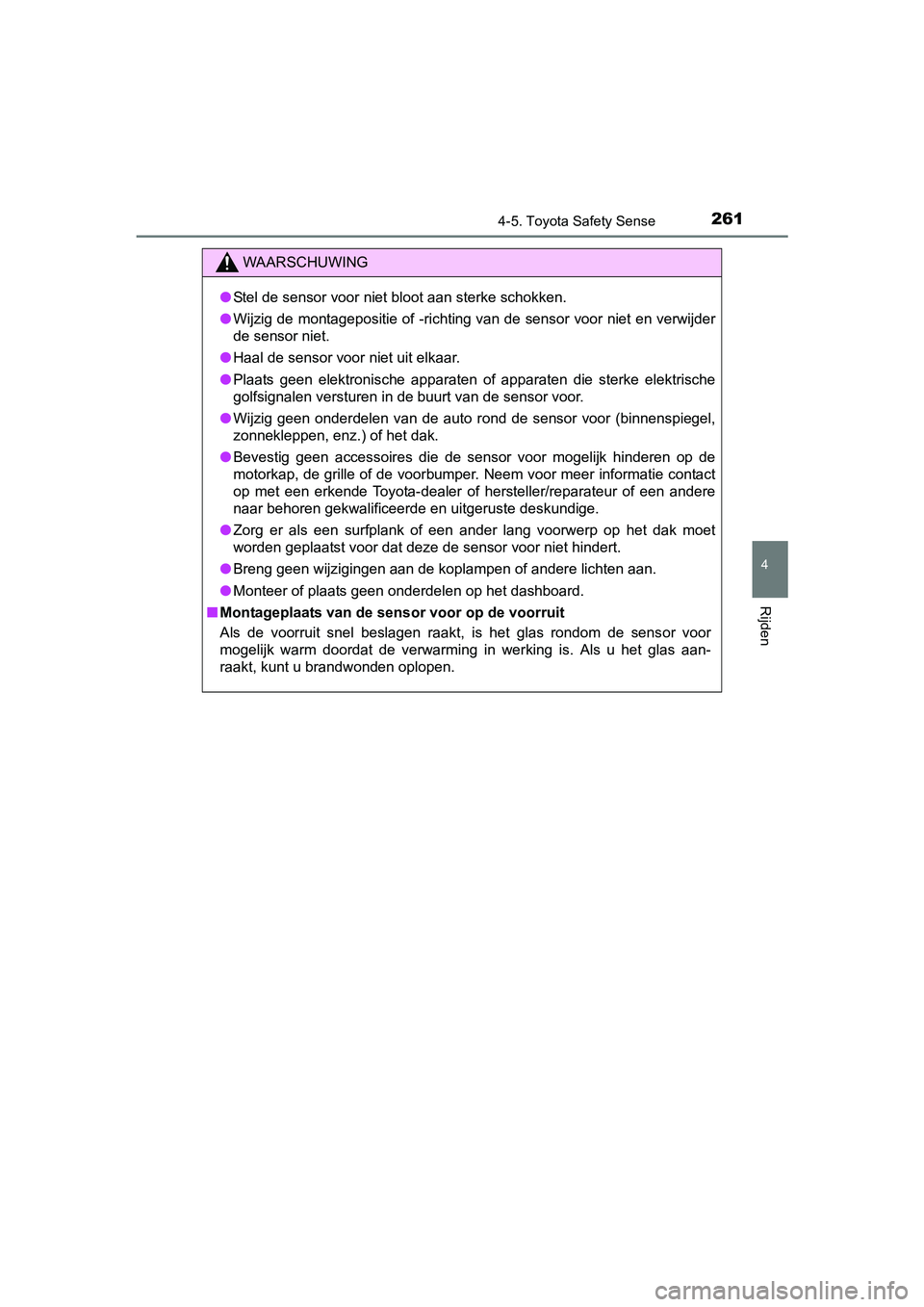

Page 261 of 632

2614-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
●Stel de sensor voor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de sensor voor niet en verwijder
de sensor niet.
● Haal de sensor voor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke ele ktrische
golfsignalen versturen in de buurt van de sensor voor.
● Wijzig geen onderdelen van de auto rond de sensor voor (binnens piegel,
zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
● Monteer of plaats geen onderdelen op het dashboard.
■ Montageplaats van de sensor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sens or voor
mogelijk warm doordat de verwarming in werking is. Als u het glas aan-
raakt, kunt u brandwonden oplopen.
YARIS_HV_OM_Europe_OM52J66E.book Page 261 Tuesday, November 14, 2017 5:07 PM

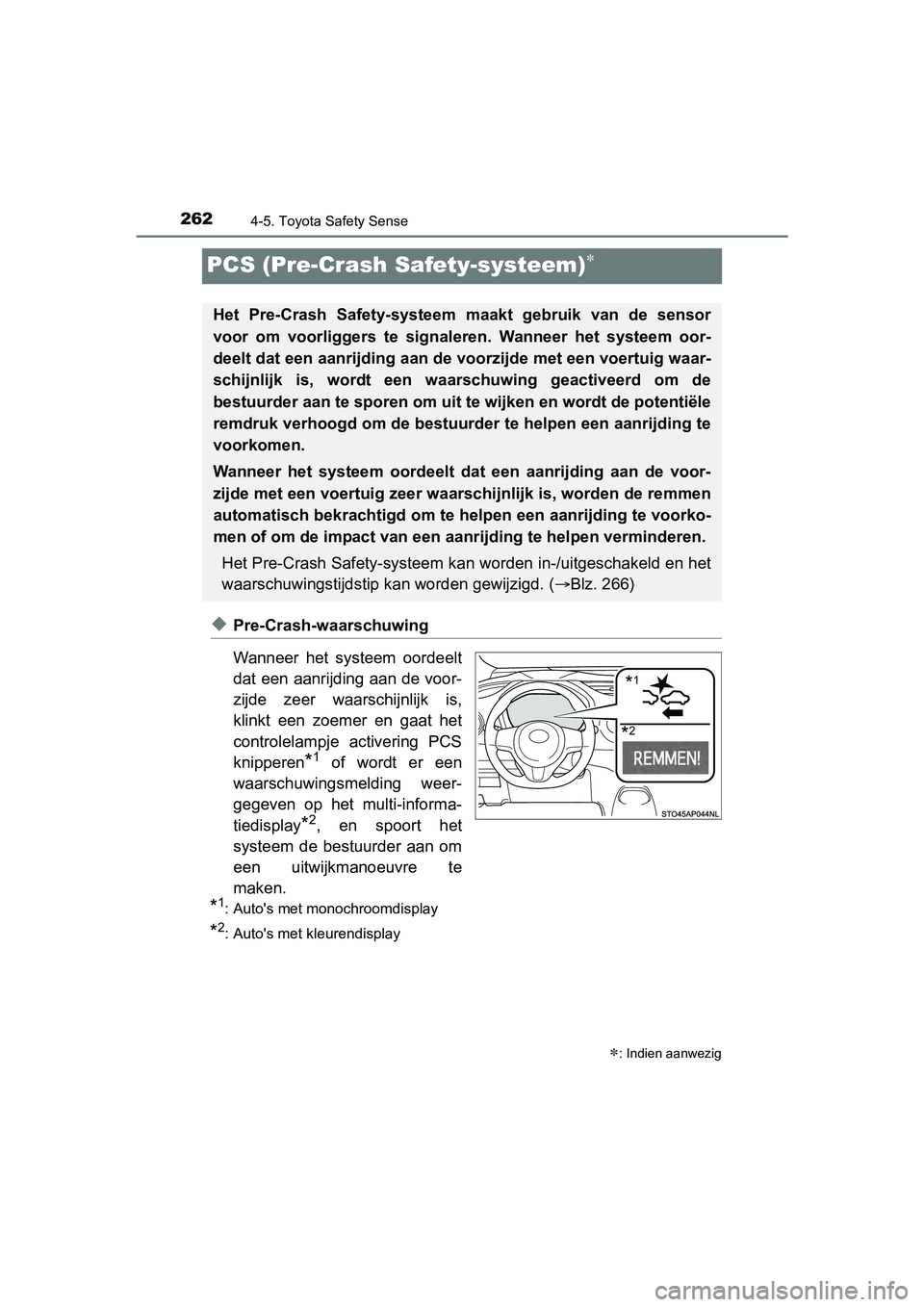

Page 262 of 632

2624-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
PCS (Pre-Crash Safety-systeem)
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen
*1 of wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay
*2, en spoort het
systeem de bestuurder aan om
een uitwijkmanoeuvre te
maken.
*1: Auto's met monochroomdisplay
*2: Auto's met kleurendisplay
: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signale ren. Wanneer het systeem oor-
deelt dat een aanrijding aan de voorzijde met een voertuig waar -
schijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen.
Wanneer het systeem oordeelt dat een aanrijding aan de voor-
zijde met een voertuig zeer waarsc hijnlijk is, worden de remmen
automatisch bekrachtigd om te helpen een aanrijding te voorko-
men of om de impact van een aan rijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (Blz. 266)
*1
*2
YARIS_HV_OM_Europe_OM52J66E.book Page 262 Tuesday, November 14, 2017 5:07 PM

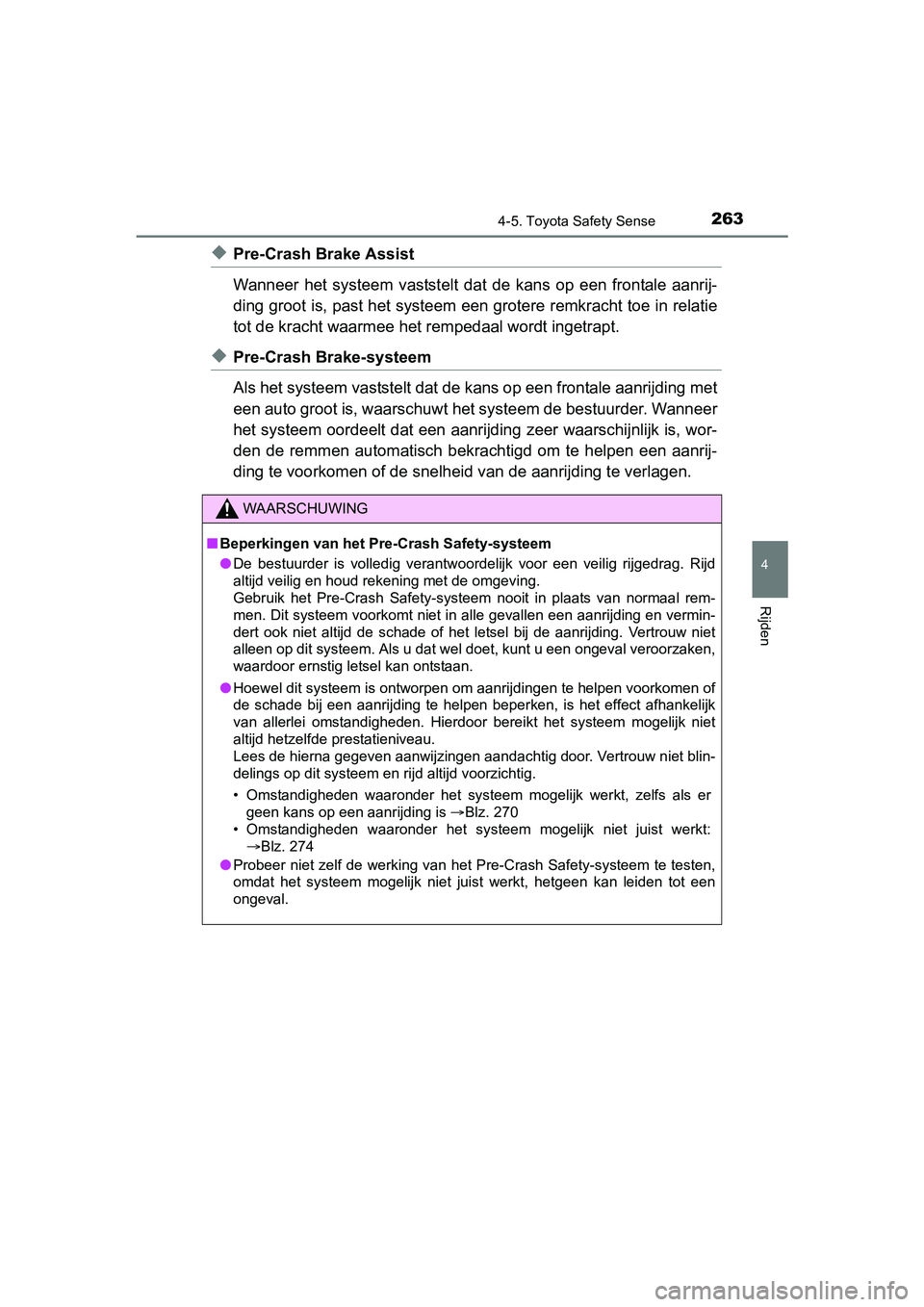

Page 263 of 632

2634-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in re latie
tot de kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-systeem
Als het systeem vaststelt dat de kans op een frontale aanrijdin g met
een auto groot is, waarschuwt het systeem de bestuurder. Wannee r
het systeem oordeelt dat een aanrijding zeer waarschijnlijk is, wor-
den de remmen automatisch bekrachtigd om te helpen een aanrij-
ding te voorkomen of de snelheid van de aanrijding te verlagen.
WAARSCHUWING
■ Beperkingen van het Pre-Crash Safety-systeem
● De bestuurder is volledig verantwoordelijk voor een veilig rijg edrag. Rijd
altijd veilig en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem nooit in plaats van normaa l rem-
men. Dit systeem voorkomt niet in alle gevallen een aanrijding en vermin-
dert ook niet altijd de schade of het letsel bij de aanrijding. Vertrouw niet
alleen op dit systeem. Als u dat wel doet, kunt u een ongeval v eroorzaken,
waardoor ernstig letsel kan ontstaan.
● Hoewel dit systeem is ontworpen om aanrijdingen te helpen voork omen of
de schade bij een aanrijding te helpen beperken, is het effect afhankelijk
van allerlei omstandigheden. Hierdoor bereikt het systeem mogel ijk niet
altijd hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw n iet blin-
delings op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is Blz. 270
• Omstandigheden waaronder het systeem mogelijk niet juist werkt :
Blz. 274
● Probeer niet zelf de werking van het Pre-Crash Safety-systeem te testen,
omdat het systeem mogelijk niet juist werkt, hetgeen kan leiden tot een
ongeval.
YARIS_HV_OM_Europe_OM52J66E.book Page 263 Tuesday, November 14, 2017 5:07 PM

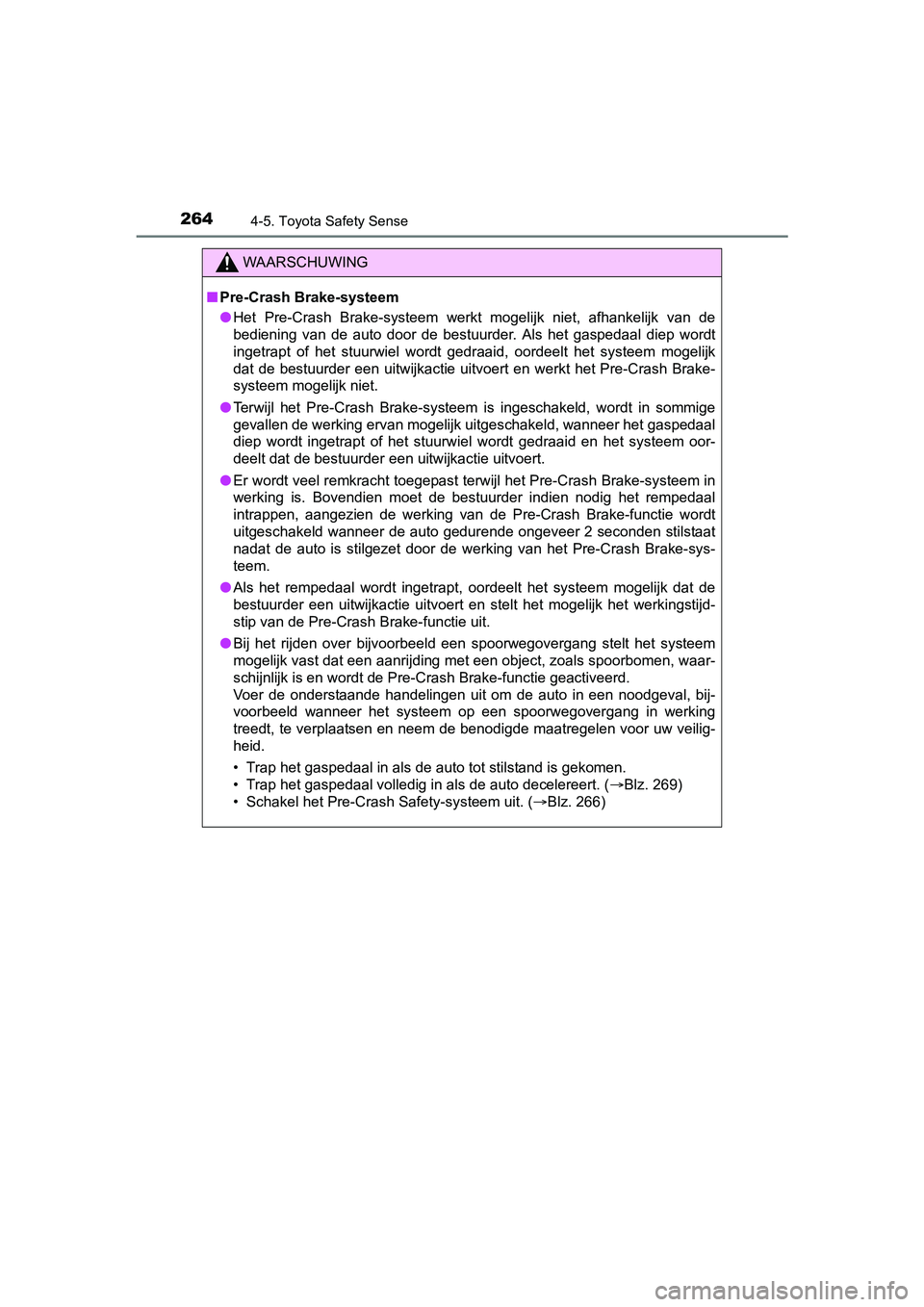

Page 264 of 632

2644-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Pre-Crash Brake-systeem
● Het Pre-Crash Brake-systeem werkt mogelijk niet, afhankelijk va n de
bediening van de auto door de bestuurder. Als het gaspedaal die p wordt
ingetrapt of het stuurwiel wordt gedraaid, oordeelt het systeem mogelijk
dat de bestuurder een uitwijkactie uitvoert en werkt het Pre-Cr ash Brake-
systeem mogelijk niet.
● Terwijl het Pre-Crash Brake-systeem is ingeschakeld, wordt in s ommige
gevallen de werking ervan mogelijk uitgeschakeld, wanneer het g aspedaal
diep wordt ingetrapt of het stuurwiel wordt gedraaid en het sys teem oor-
deelt dat de bestuurder een uitwijkactie uitvoert.
● Er wordt veel remkracht toegepast terwijl het Pre-Crash Brake-s ysteem in
werking is. Bovendien moet de bestuurder indien nodig het rempedaal
intrappen, aangezien de werking van de Pre-Crash Brake-functie wordt
uitgeschakeld wanneer de auto gedurende ongeveer 2 seconden sti lstaat
nadat de auto is stilgezet door de werking van het Pre-Crash Br ake-sys-
teem.
● Als het rempedaal wordt ingetrapt, oordeelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en stelt het mogelijk het werkingstijd-
stip van de Pre-Crash Brake-functie uit.
● Bij het rijden over bijvoorbeeld een spoorwegovergang stelt het systeem
mogelijk vast dat een aanrijding met een object, zoals spoorbom en, waar-
schijnlijk is en wordt de Pre-Crash Brake-functie geactiveerd.
Voer de onderstaande handelingen uit om de auto in een noodgeva l, bij-
voorbeeld wanneer het systeem op een spoorwegovergang in werkin g
treedt, te verplaatsen en neem de benodigde maatregelen voor uw veilig-
heid.
• Trap het gaspedaal in als de auto tot stilstand is gekomen.
• Trap het gaspedaal volledig in als de auto decelereert. ( Blz. 269)
• Schakel het Pre-Crash Safety-systeem uit. ( Blz. 266)
YARIS_HV_OM_Europe_OM52J66E.book Page 264 Tuesday, November 14, 2017 5:07 PM

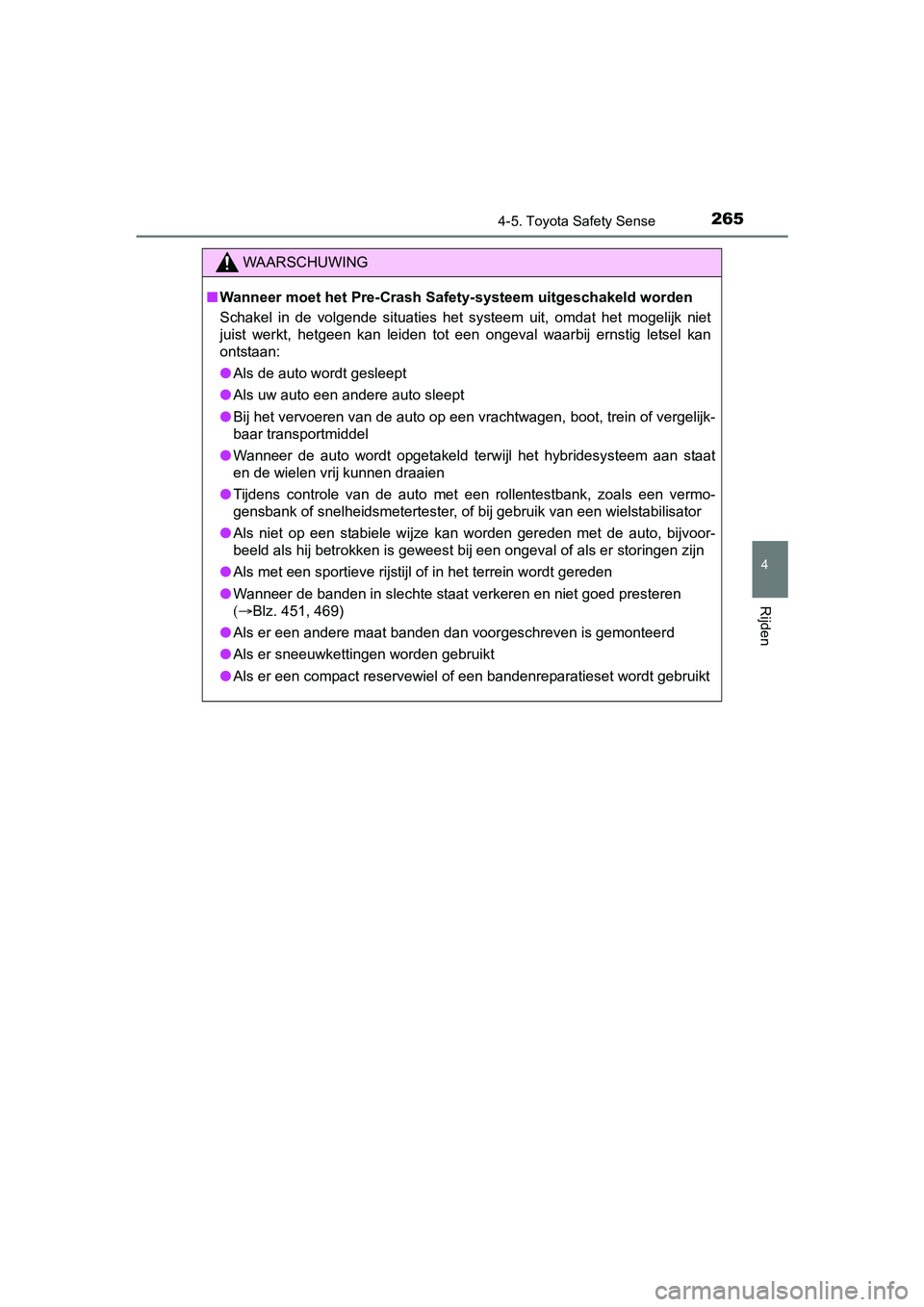

Page 265 of 632

2654-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Wanneer moet het Pre-Crash Saf ety-systeem uitgeschakeld worden
Schakel in de volgende situaties het systeem uit, omdat het mog elijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan:
● Als de auto wordt gesleept
● Als uw auto een andere auto sleept
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein o f vergelijk-
baar transportmiddel
● Wanneer de auto wordt opgetakeld terwijl het hybridesysteem aan staat
en de wielen vrij kunnen draaien
● Tijdens controle van de auto met een rollentestbank, zoals een vermo-
gensbank of snelheidsmetertester, of bij gebruik van een wielst abilisator
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoor-
beeld als hij betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Wanneer de banden in slechte staat verkeren en niet goed preste ren
Blz. 451, 469)
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen worden gebruikt
● Als er een compact reservewiel of een bandenreparatieset wordt gebruikt
YARIS_HV_OM_Europe_OM52J66E.book Page 265 Tuesday, November 14, 2017 5:07 PM

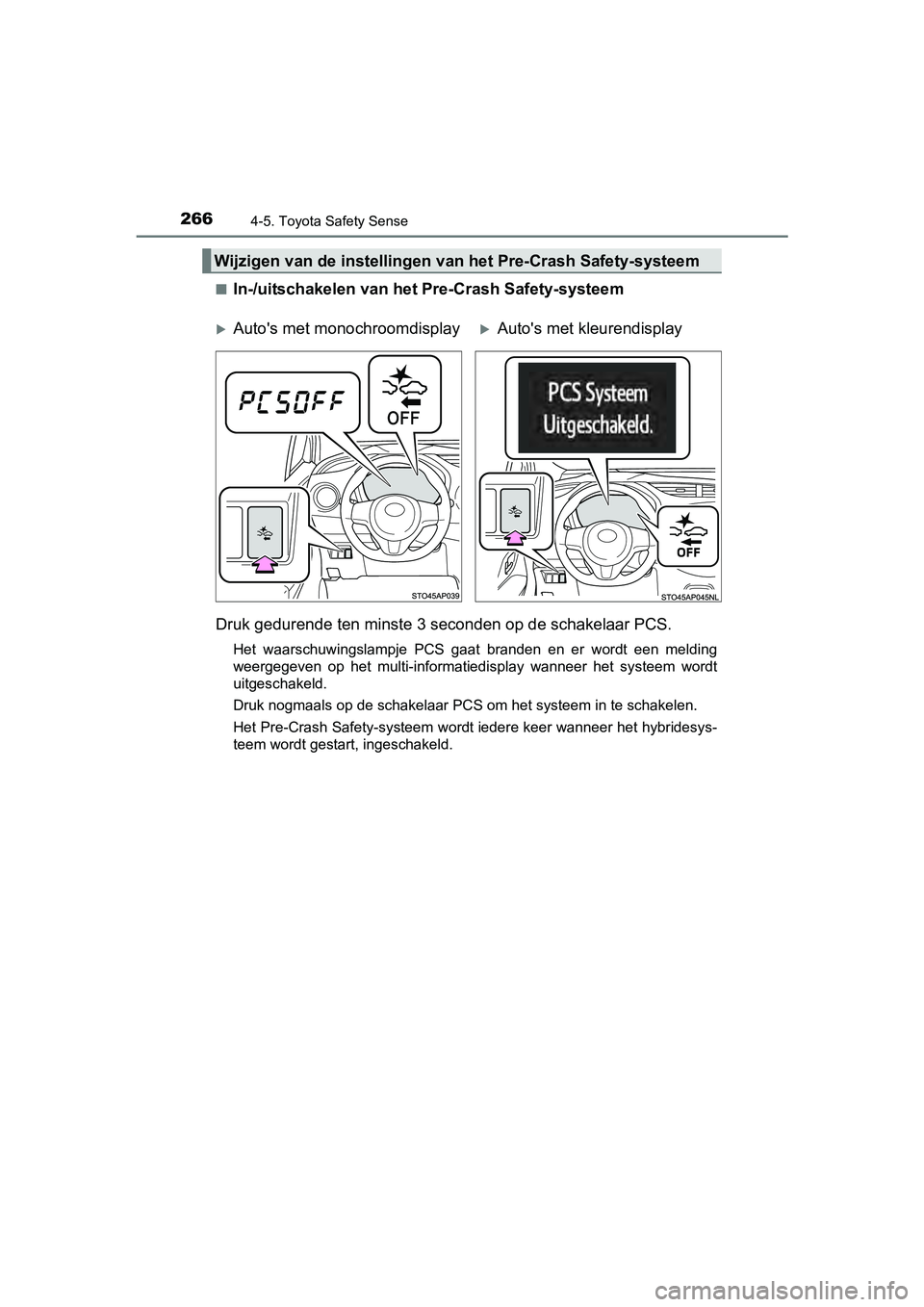

Page 266 of 632

2664-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■
In-/uitschakelen van het Pre-Crash Safety-systeem
Druk gedurende ten minste 3 se conden op de schakelaar PCS.
Het waarschuwingslampje PCS gaat branden en er wordt een meldin g
weergegeven op het multi-informatiedisplay wanneer het systeem wordt
uitgeschakeld.
Druk nogmaals op de schakelaar PCS om het systeem in te schakel en.
Het Pre-Crash Safety-systeem wordt iedere keer wanneer het hybridesys-
teem wordt gestart, ingeschakeld.
Wijzigen van de instellingen va n het Pre-Crash Safety-systeem
Auto's met monochroomdisplayAuto's met kleurendisplay
YARIS_HV_OM_Europe_OM52J66E.book Page 266 Tuesday, November 14, 2017 5:07 PM

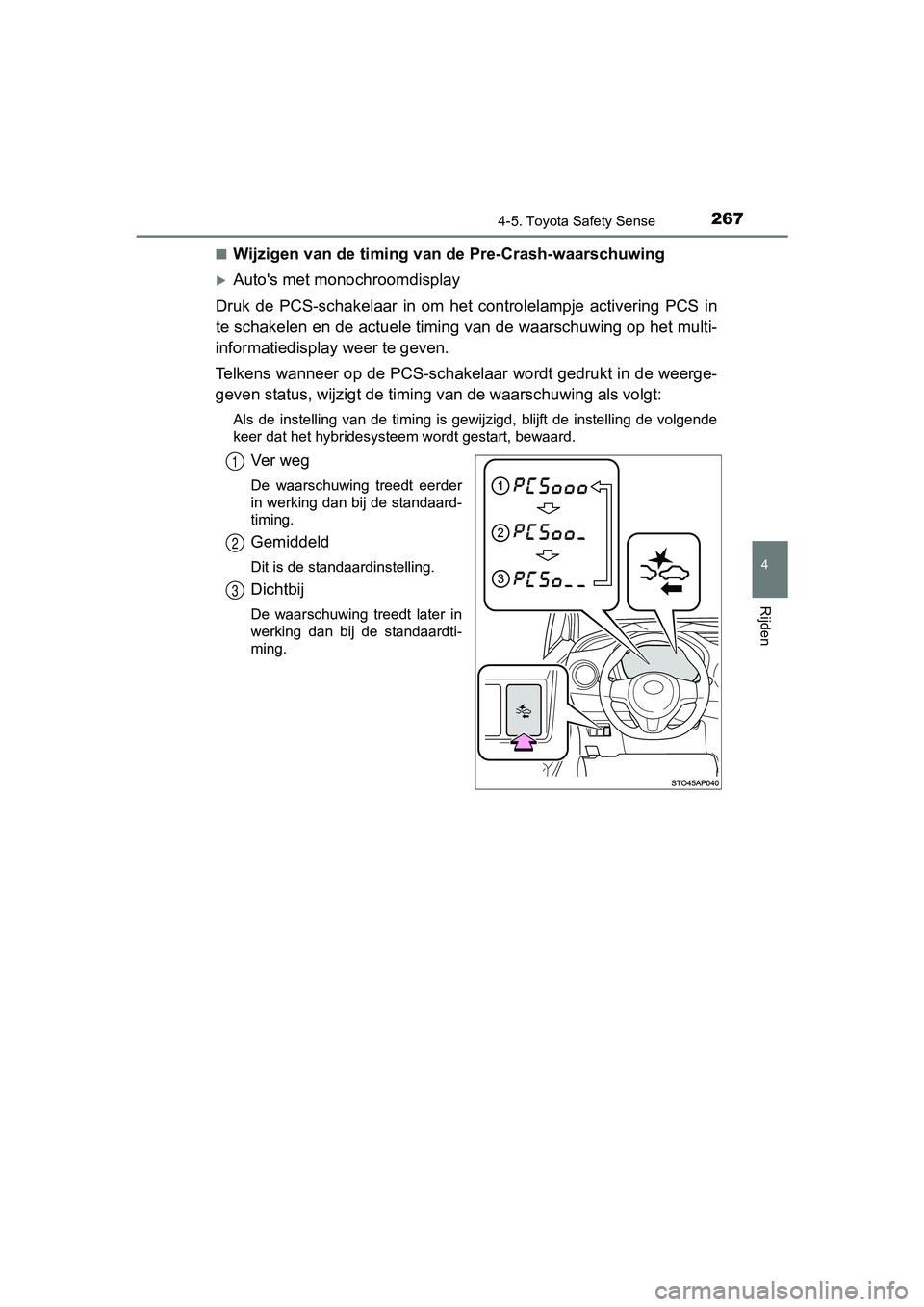

Page 267 of 632

2674-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■
Wijzigen van de timing van de Pre-Crash-waarschuwing
Auto's met monochroomdisplay
Druk de PCS-schakelaar in om het controlelampje activering PCS in
te schakelen en de actuele timi ng van de waarschuwing op het mu lti-
informatiedisplay weer te geven.
Telkens wanneer op de PCS-schakelaar wordt gedrukt in de weerge -
geven status, wijzigt de timin g van de waarschuwing als volgt:
Als de instelling van de timing is gewijzigd, blijft de instell ing de volgende
keer dat het hybridesysteem wordt gestart, bewaard.
Ve r w e g
De waarschuwing treedt eerder
in werking dan bij de standaard-
timing.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later in
werking dan bij de standaardti-
ming.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 267 Tuesday, November 14, 2017 5:07 PM

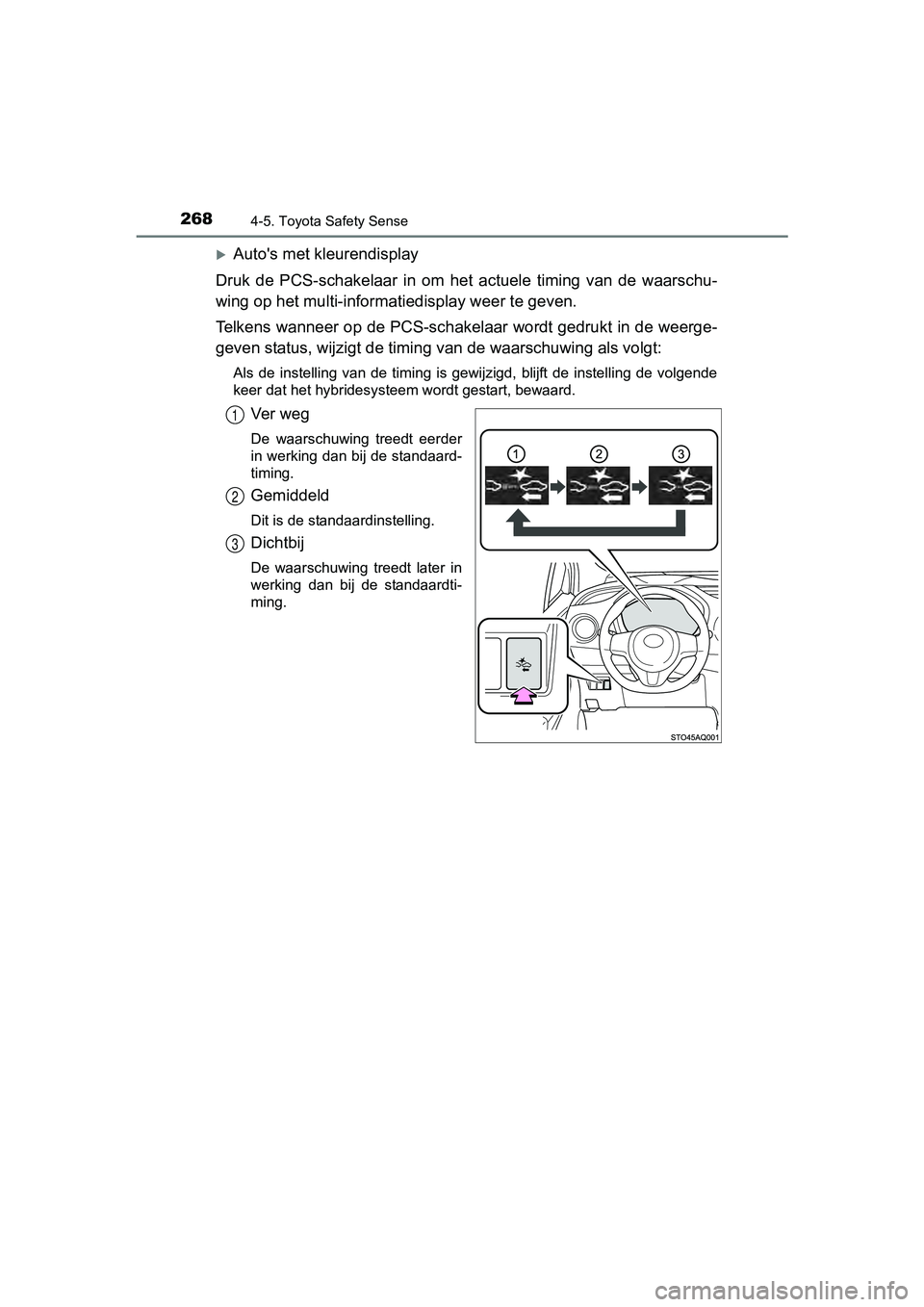

Page 268 of 632

2684-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
Auto's met kleurendisplay
Druk de PCS-schakelaar in om h et actuele timing van de waarschu -
wing op het multi-informatiedisplay weer te geven.
Telkens wanneer op de PCS-schakelaar wordt gedrukt in de weerge -
geven status, wijzigt de timin g van de waarschuwing als volgt:
Als de instelling van de timing is gewijzigd, blijft de instell ing de volgende
keer dat het hybridesysteem wordt gestart, bewaard.
Ve r w e g
De waarschuwing treedt eerder
in werking dan bij de standaard-
timing.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later in
werking dan bij de standaardti-
ming.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 268 Tuesday, November 14, 2017 5:07 PM

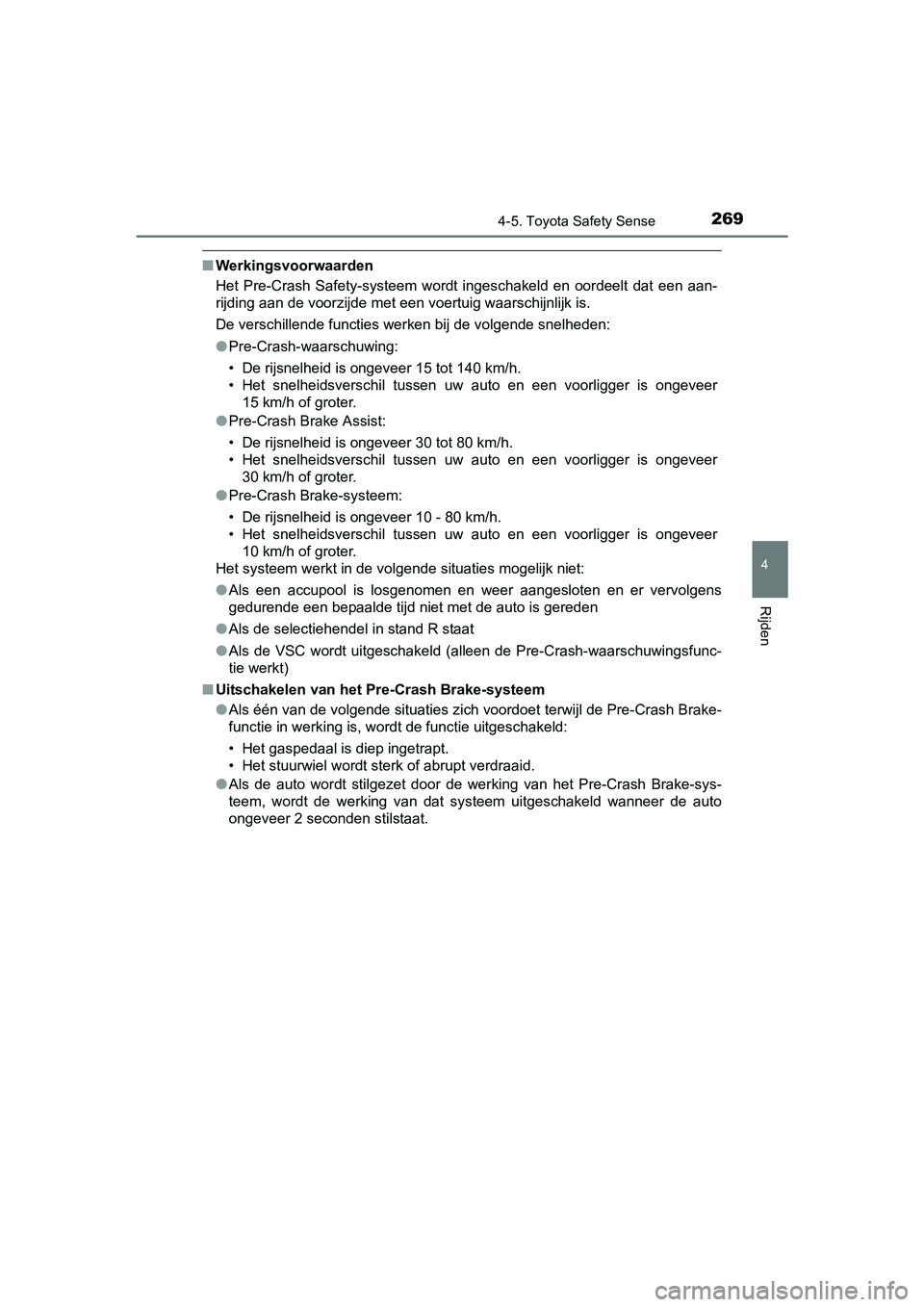

Page 269 of 632

2694-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en oordeelt dat een aan-
rijding aan de voorzijde met een voertuig waarschijnlijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 15 tot 140 km/h.
• Het snelheidsverschil tussen uw auto en een voorligger is ongeveer
15 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 tot 80 km/h.
• Het snelheidsverschil tussen uw auto en een voorligger is ongeveer
30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid is ongeveer 10 - 80 km/h.
• Het snelheidsverschil tussen uw auto en een voorligger is ongeveer
10 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
■ Uitschakelen van het Pre-Crash Brake-systeem
●Als één van de volgende situaties zich voordoet terwijl de Pre- Crash Brake-
functie in werking is, wordt de functie uitgeschakeld:
• Het gaspedaal is diep ingetrapt.
• Het stuurwiel wordt sterk of abrupt verdraaid.
● Als de auto wordt stilgezet door de werking van het Pre-Crash Brake-sys-
teem, wordt de werking van dat systeem uitgeschakeld wanneer de auto
ongeveer 2 seconden stilstaat.
YARIS_HV_OM_Europe_OM52J66E.book Page 269 Tuesday, November 14, 2017 5:07 PM
Page 270 of 632

2704-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■

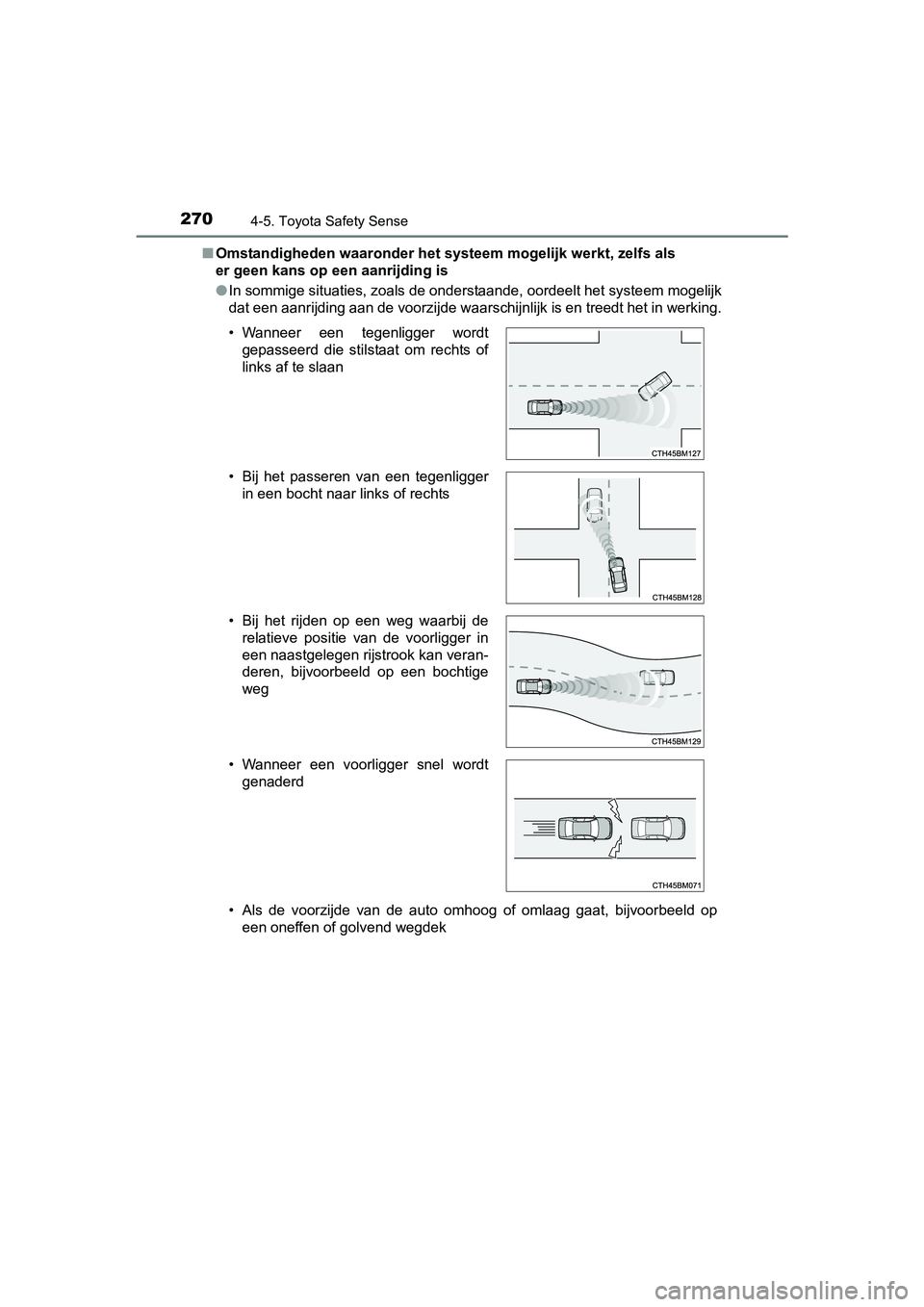

Omstandigheden waaronder het systeem mogelijk werkt, zelfs als
er geen kans op een aanrijding is
●In sommige situaties, zoals de onderstaande, oordeelt het syste em mogelijk
dat een aanrijding aan de voorzijde waarschijnlijk is en treedt het in werking.
• Als de voorzijde van de auto omhoog of omlaag gaat, bijvoorbee ld op
een oneffen of golvend wegdek
• Wanneer een tegenligger wordt
gepasseerd die stilstaat om rechts of
links af te slaan
• Bij het passeren van een tegenligger in een bocht naar links of rechts
• Bij het rijden op een weg waarbij de relatieve positie van de voorligger in
een naastgelegen rijstrook kan veran-
deren, bijvoorbeeld op een bochtige
weg
• Wanneer een voorligger snel wordt genaderd
YARIS_HV_OM_Europe_OM52J66E.book Page 270 Tuesday, November 14, 2017 5:07 PM
