2214-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J66E

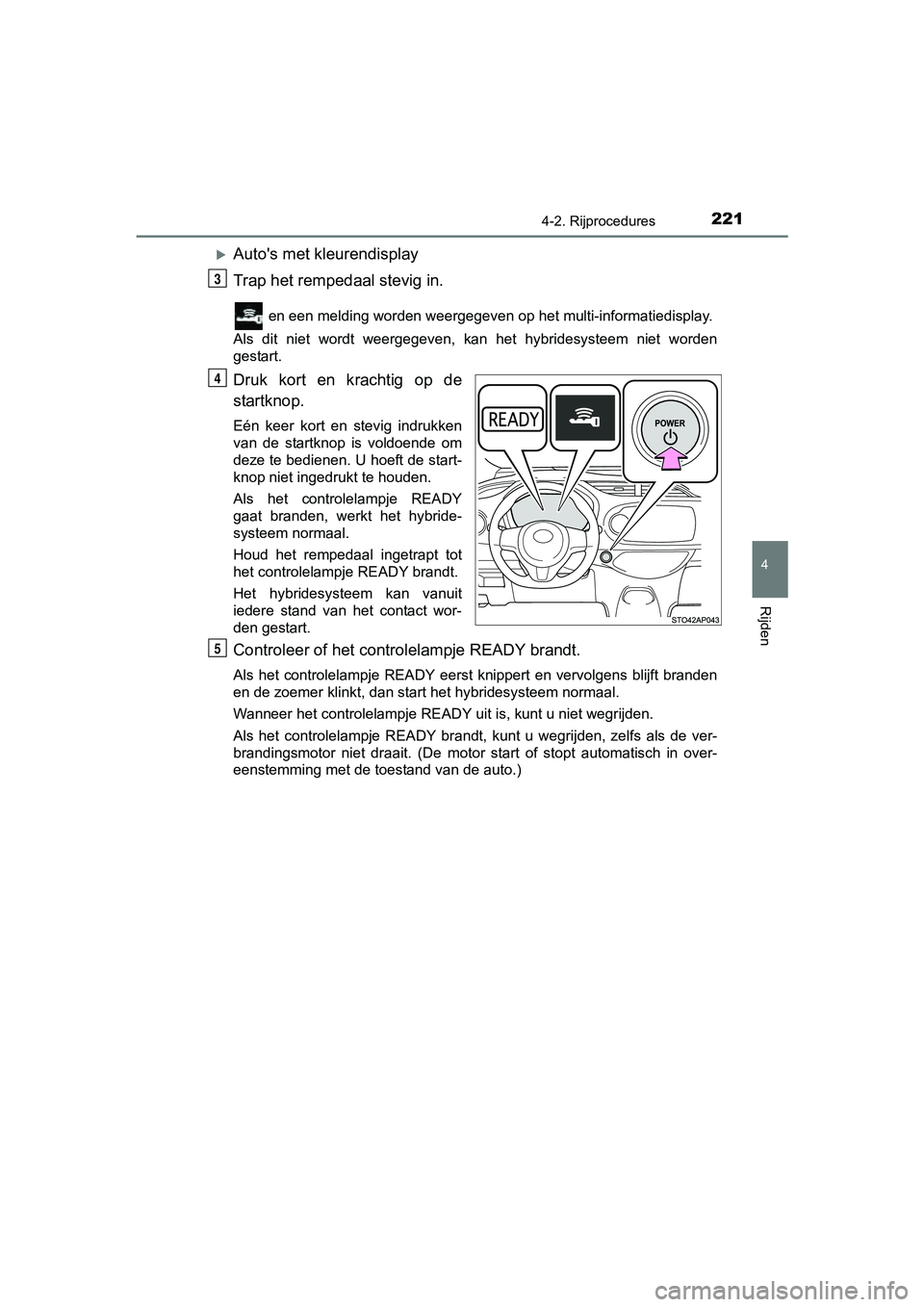

Auto's met kleurendisplay
Trap het rempedaal stevig in.
en een melding worden weergegeven op het multi-informatiedisplay.
Als dit niet wordt weergegeven, kan het hybridesysteem niet wor den
gestart.
Druk kort en krachtig op de
startknop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
Als het controlelampje READY
gaat branden, werkt het hybride-
systeem normaal.
Houd het rempedaal ingetrapt tot
het controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact wor-
den gestart.
Controleer of het contro lelampje READY brandt.
Als het controlelampje READY eerst knippert en vervolgens blijf t branden
en de zoemer klinkt, dan start het hybridesysteem normaal.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als het controlelampje READY brandt, kunt u wegrijden, zelfs als de ver-
brandingsmotor niet draait. (De motor start of stopt automatisc h in over-
eenstemming met de toestand van de auto.)
3
4
5
YARIS_HV_OM_Europe_OM52J66E.book Page 221 Tuesday, November 14, 2017 5:07 PM

2224-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E
Breng de auto tot stilstand.
Activeer de parkeerrem (Blz. 237) en zet de selectiehendel in
stand P.
Druk op de startknop.
Auto's met monochroomdisplay: Laat het rempedaal los en contro-
leer of het controlelampje van het Smart entry-systeem met star t-
knop (groen) uit is.
Auto's met kleurendisplay: Laat het rempedaal los en controleer of
de melding “Power on” (contact AAN) op het multi-informatiedisp lay
uit is.
De standen kunnen worden gewijzigd door op de startknop te druk ken
als het rempedaal niet wordt ingetrapt. (De stand verandert ied ere
keer dat op de knop wordt gedrukt.)
Auto's met monochroomdisplay
UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
Het controlelampje van het Smart
entry-systeem met startknop
(groen) is uit.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
Het controlelampje van het Smart
entry-systeem met startknop
(groen) knippert langzaam.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
Het controlelampje van het Smart
entry-systeem met startknop
(groen) knippert langzaam.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitgezet, wordt het contact in stand ACC gezet in plaats van UI T.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 222 Tuesday, November 14, 2017 5:07 PM

2234-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J66E

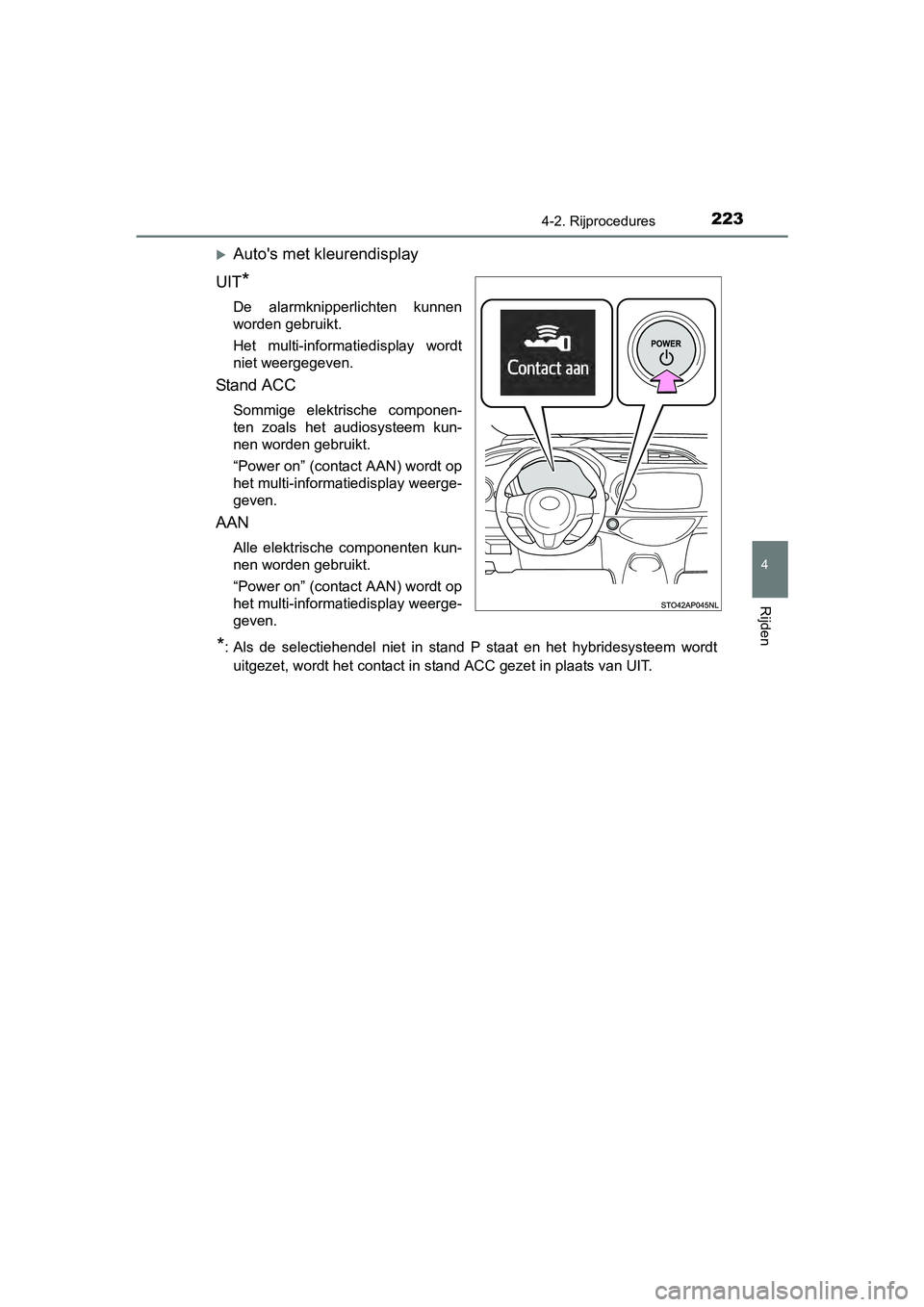

Auto's met kleurendisplay
UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
Het multi-informatiedisplay wordt
niet weergegeven.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
“Power on” (contact AAN) wordt op
het multi-informatiedisplay weerge-
geven.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
“Power on” (contact AAN) wordt op
het multi-informatiedisplay weerge-
geven.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitgezet, wordt het contact in stand ACC gezet in plaats van UI T.
YARIS_HV_OM_Europe_OM52J66E.book Page 223 Tuesday, November 14, 2017 5:07 PM

2244-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E

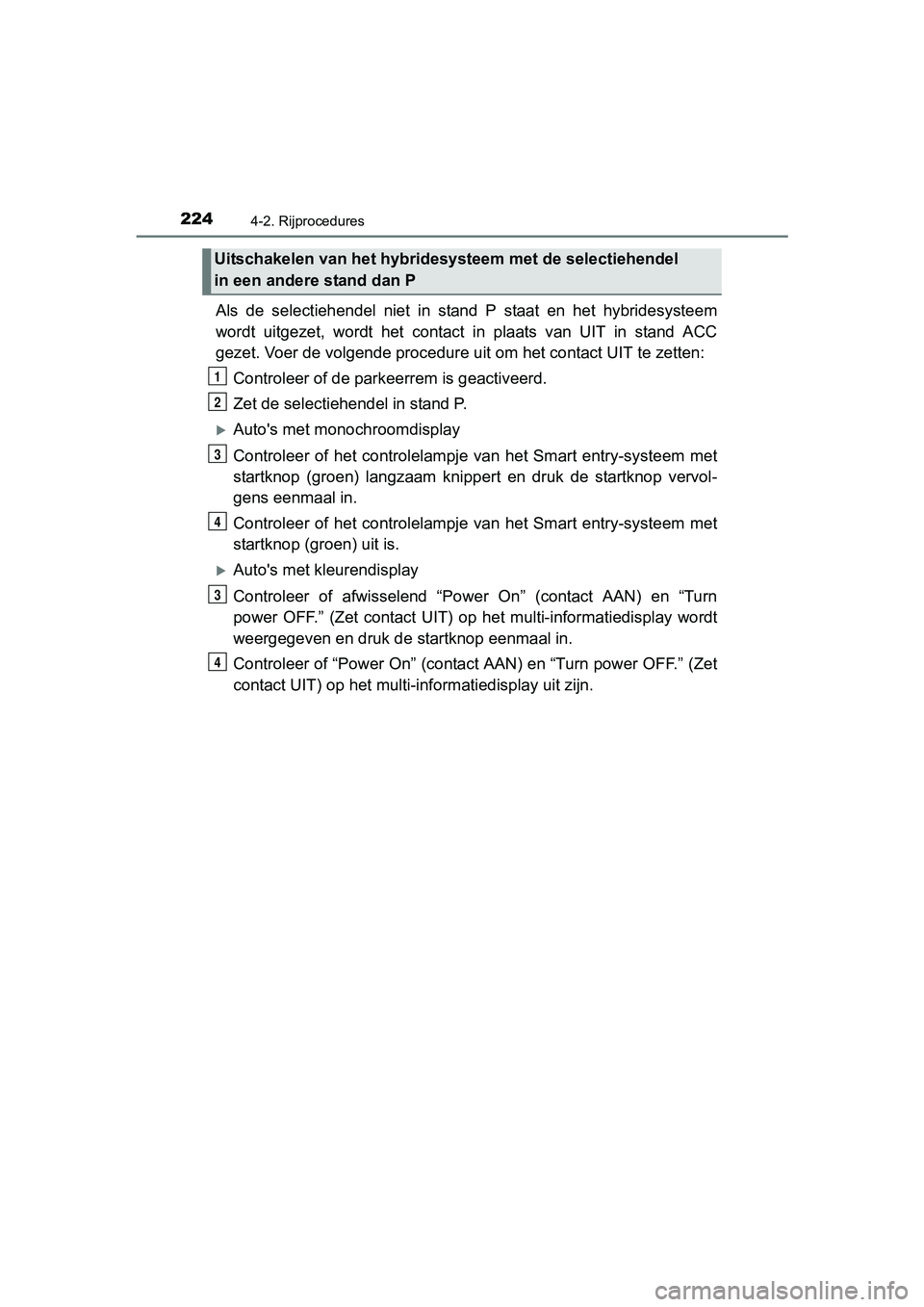

Als de selectiehendel niet in stand P staat en het hybridesysteem
wordt uitgezet, wordt het contact in plaats van UIT in stand AC C
gezet. Voer de volgende procedur e uit om het contact UIT te zetten:
Controleer of de parkeerrem is geactiveerd.
Zet de selectiehe ndel in stand P.
Auto's met monochroomdisplay
Controleer of het controlelampje van het Smart entry-systeem me t
startknop (groen) langzaam knippert en druk de startknop vervol -
gens eenmaal in.
Controleer of het controlelampje van het Smart entry-systeem me t
startknop (groen) uit is.
Auto's met kleurendisplay
Controleer of afwisselend “Power On” (contact AAN) en “Turn
power OFF.” (Zet contact UIT) op het multi-informatiedisplay wo rdt
weergegeven en druk de startknop eenmaal in.
Controleer of “Power On” (contact AAN) en “Turn power OFF.” (Ze t
contact UIT) op het multi-informatiedisplay uit zijn.
Uitschakelen van het hybridesysteem met de selectiehendel
in een andere stand dan P
1
2
3
4
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 224 Tuesday, November 14, 2017 5:07 PM

2254-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J66E

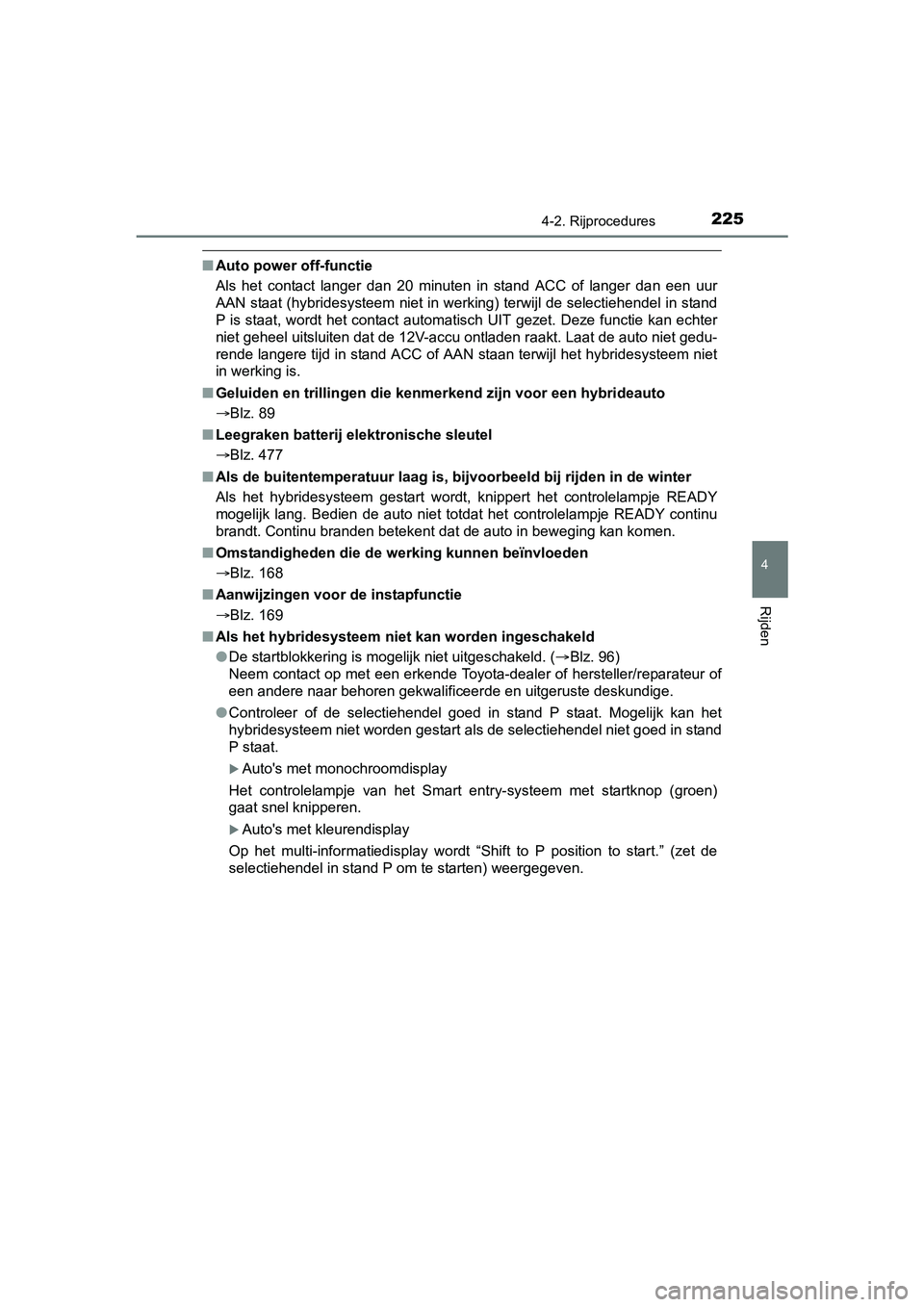

■Auto power off-functie
Als het contact langer dan 20 minuten in stand ACC of langer da n een uur
AAN staat (hybridesysteem niet in werking) terwijl de selectieh endel in stand
P is staat, wordt het contact automatisch UIT gezet. Deze funct ie kan echter
niet geheel uitsluiten dat de 12V-accu ontladen raakt. Laat de auto niet gedu-
rende langere tijd in stand ACC of AAN staan terwijl het hybrid esysteem niet
in werking is.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Blz. 89
■ Leegraken batterij elektronische sleutel
Blz. 477
■ Als de buitentemperatuur laag is, bijvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelamp je READY
mogelijk lang. Bedien de auto niet totdat het controlelampje RE ADY continu
brandt. Continu branden betekent dat de auto in beweging kan ko men.
■ Omstandigheden die de werking kunnen beïnvloeden
Blz. 168
■ Aanwijzingen voor de instapfunctie
Blz. 169
■ Als het hybridesysteem niet kan worden ingeschakeld
●De startblokkering is mogelijk niet uitgeschakeld. ( Blz. 96)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Controleer of de selectiehendel goed in stand P staat. Mogelijk kan het
hybridesysteem niet worden gestart als de selectiehendel niet g oed in stand
P staat.
Auto's met monochroomdisplay
Het controlelampje van het Smart entry-systeem met startknop (g roen)
gaat snel knipperen.
Auto's met kleurendisplay
Op het multi-informatiedisplay wordt “Shift to P position to st art.” (zet de
selectiehendel in stand P om te starten) weergegeven.
YARIS_HV_OM_Europe_OM52J66E.book Page 225 Tuesday, November 14, 2017 5:07 PM

2264-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E■

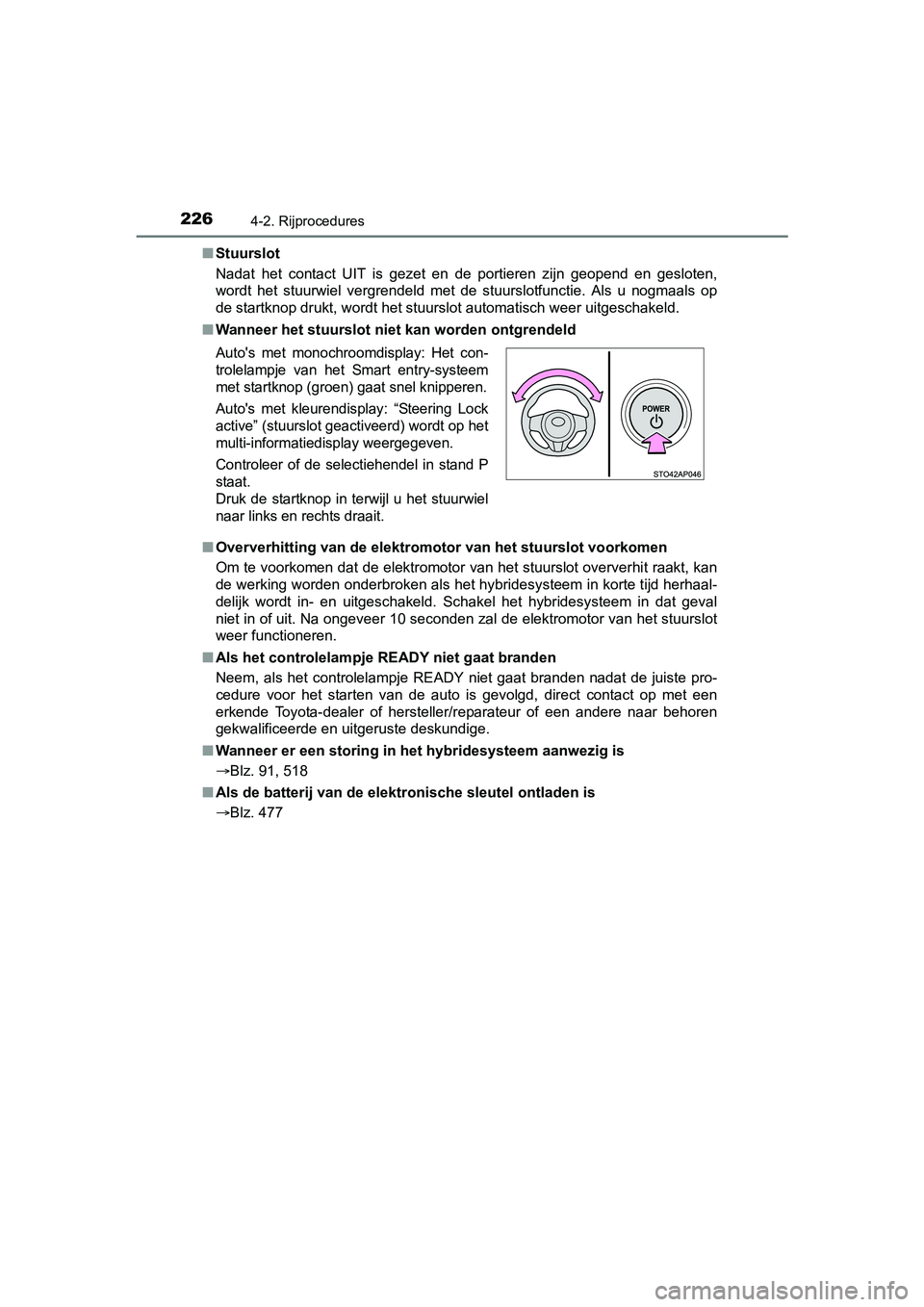

Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld met de stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het stuurslot automatisch weer uitges chakeld.
■ Wanneer het stuurslot niet kan worden ontgrendeld
■ Oververhitting van de elektromotor van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhi t raakt, kan
de werking worden onderbroken als het hybridesysteem in korte t ijd herhaal-
delijk wordt in- en uitgeschakeld. Schakel het hybridesysteem i n dat geval
niet in of uit. Na ongeveer 10 seconden zal de elektromotor van het stuurslot
weer functioneren.
■ Als het controlelampje READY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste pro-
cedure voor het starten van de auto is gevolgd, direct contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Wanneer er een storing in het hybridesysteem aanwezig is
Blz. 91, 518
■ Als de batterij van de elektronische sleutel ontladen is
Blz. 477
Auto's met monochroomdisplay: Het con-
trolelampje van het Smart entry-systeem
met startknop (groen) gaat snel knipperen.
Auto's met kleurendisplay: “Steering Lock
active” (stuurslot geactiveerd) wordt op het
multi-informatiedisplay weergegeven.
Controleer of de selectiehendel in stand P
staat.
Druk de startknop in terwijl u het stuurwiel
naar links en rechts draait.
YARIS_HV_OM_Europe_OM52J66E.book Page 226 Tuesday, November 14, 2017 5:07 PM

2274-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■

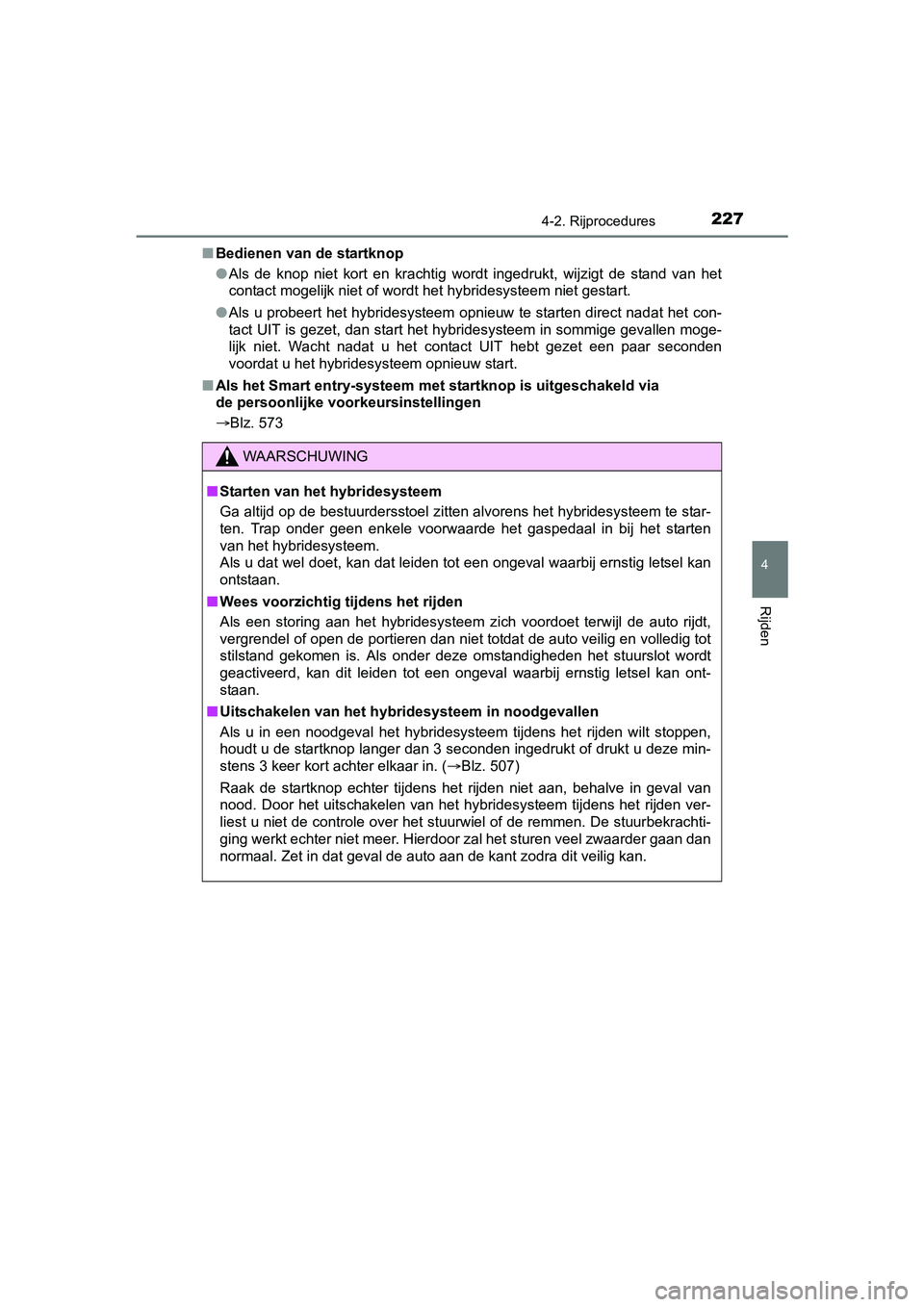

Bedienen van de startknop
●Als de knop niet kort en krachtig wordt ingedrukt, wijzigt de s tand van het
contact mogelijk niet of wordt het hybridesysteem niet gestart.
● Als u probeert het hybridesysteem opnieuw te starten direct nad at het con-
tact UIT is gezet, dan start het hybridesysteem in sommige gevallen moge-
lijk niet. Wacht nadat u het contact UIT hebt gezet een paar seconden
voordat u het hybridesysteem opnieuw start.
■ Als het Smart entry-systeem met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellingen
Blz. 573
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesys teem te star-
ten. Trap onder geen enkele voorwaarde het gaspedaal in bij het starten
van het hybridesysteem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij erns tig letsel kan
ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem zich voordoet terwijl de auto rijdt,
vergrendel of open de portieren dan niet totdat de auto veilig en volledig tot
stilstand gekomen is. Als onder deze omstandigheden het stuursl ot wordt
geactiveerd, kan dit leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
■ Uitschakelen van het hybri desysteem in noodgevallen
Als u in een noodgeval het hybridesysteem tijdens het rijden wi lt stoppen,
houdt u de startknop langer dan 3 seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in. ( Blz. 507)
Raak de startknop echter tijdens het rijden niet aan, behalve i n geval van
nood. Door het uitschakelen van het hybridesysteem tijdens het rijden ver-
liest u niet de controle over het stuurwiel of de remmen. De stuurbekrachti-
ging werkt echter niet meer. Hierdoor zal het sturen veel zwaar der gaan dan
normaal. Zet in dat geval de auto aan de kant zodra dit veilig kan.
YARIS_HV_OM_Europe_OM52J66E.book Page 227 Tuesday, November 14, 2017 5:07 PM

2284-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E

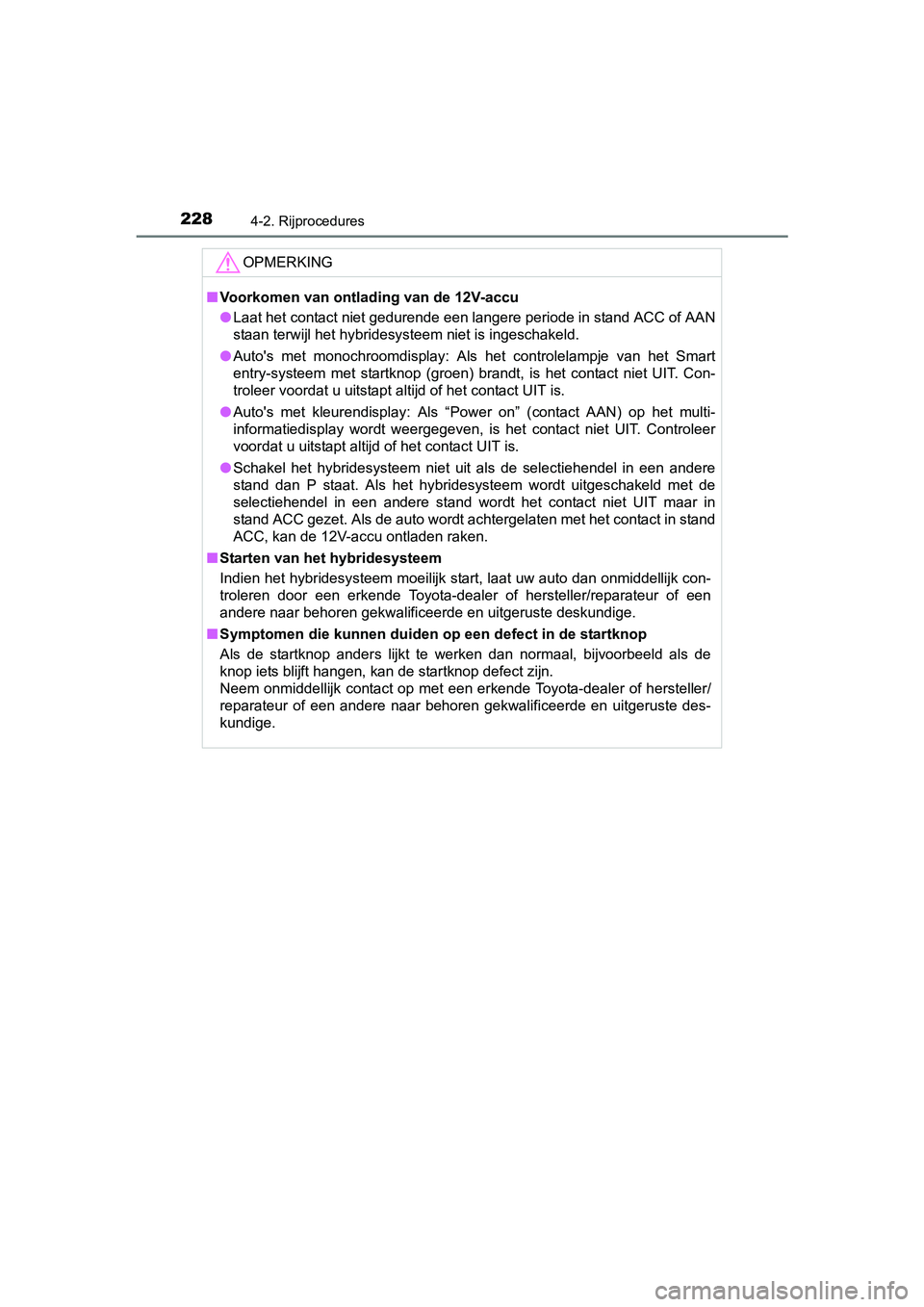

OPMERKING
■Voorkomen van ontlading van de 12V-accu
● Laat het contact niet gedurende een langere periode in stand AC C of AAN
staan terwijl het hybridesysteem niet is ingeschakeld.
● Auto's met monochroomdisplay: Als het controlelampje van het Sm art
entry-systeem met startknop (groen) brandt, is het contact niet UIT. Con-
troleer voordat u uitstapt altijd of het contact UIT is.
● Auto's met kleurendisplay: Als “Power on” (contact AAN) op het multi-
informatiedisplay wordt weergegeven, is het contact niet UIT. C ontroleer
voordat u uitstapt altijd of het contact UIT is.
● Schakel het hybridesysteem niet uit als de selectiehendel in ee n andere
stand dan P staat. Als het hybridesysteem wordt uitgeschakeld m et de
selectiehendel in een andere stand wordt het contact niet UIT m aar in
stand ACC gezet. Als de auto wordt achtergelaten met het contact in stand
ACC, kan de 12V-accu ontladen raken.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmi ddellijk con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Symptomen die kunnen duiden op een defect in de startknop
Als de startknop anders lijkt te werken dan normaal, bijvoorbee ld als de
knop iets blijft hangen, kan de startknop defect zijn.
Neem onmiddellijk contact op met een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 228 Tuesday, November 14, 2017 5:07 PM

229
4
4-2. Rijprocedures
Rijden
YARIS_HV_OM_Europe_OM52J66E

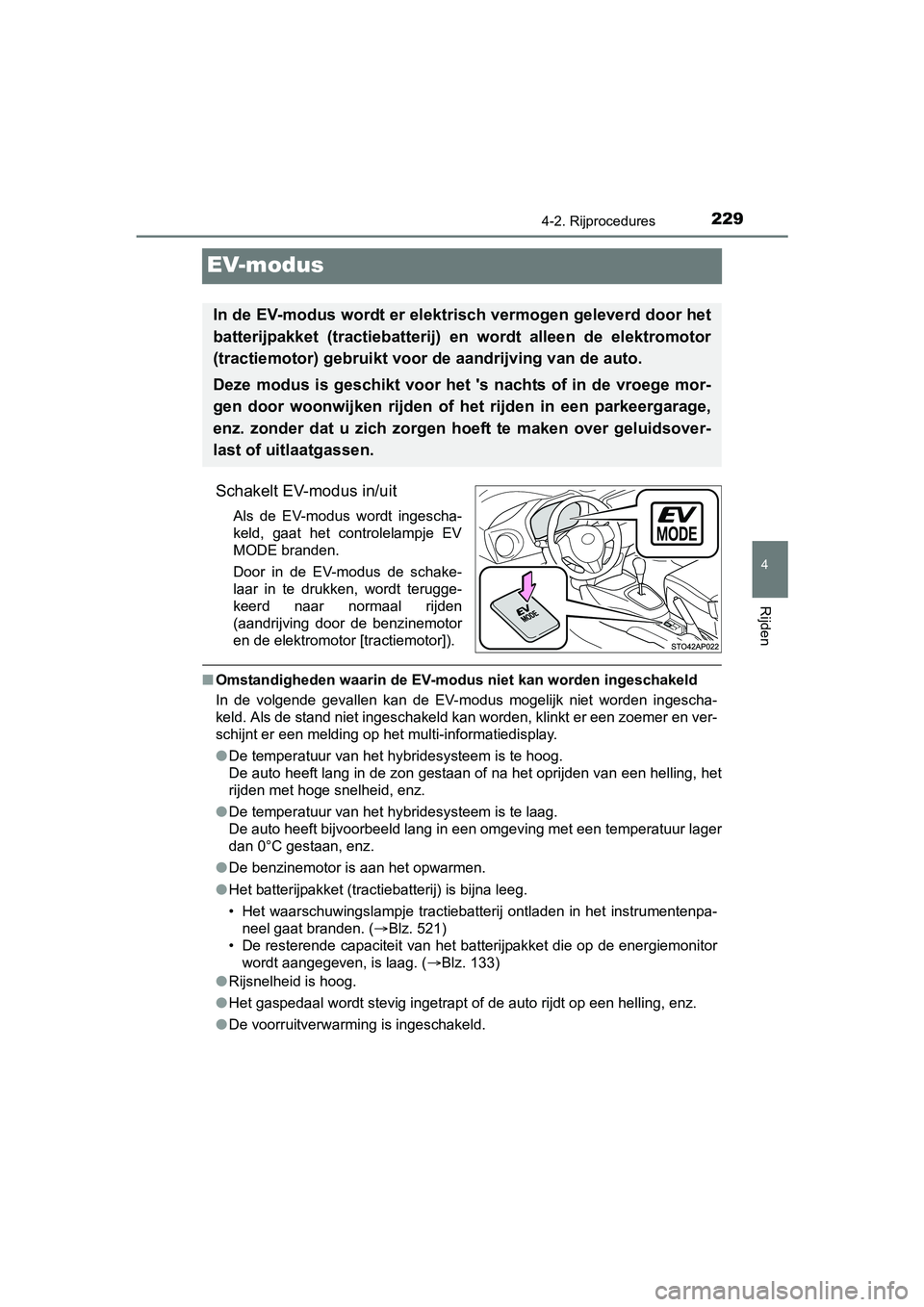

EV-modus
Schakelt EV-modus in/uit
Als de EV-modus wordt ingescha-
keld, gaat het controlelampje EV
MODE branden.
Door in de EV-modus de schake-
laar in te drukken, wordt terugge-
keerd naar normaal rijden
(aandrijving door de benzinemotor
en de elektromotor [tractiemotor]).
■Omstandigheden waarin de EV-mod us niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus mogelijk niet worden in gescha-
keld. Als de stand niet ingeschakeld kan worden, klinkt er een zoemer en ver-
schijnt er een melding op het multi-informatiedisplay.
● De temperatuur van het hybridesysteem is te hoog.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het
rijden met hoge snelheid, enz.
● De temperatuur van het hybridesysteem is te laag.
De auto heeft bijvoorbeeld lang in een omgeving met een tempera tuur lager
dan 0°C gestaan, enz.
● De benzinemotor is aan het opwarmen.
● Het batterijpakket (tractiebatterij) is bijna leeg.
• Het waarschuwingslampje tractiebatterij ontladen in het instru mentenpa-
neel gaat branden. ( Blz. 521)
• De resterende capaciteit van het batterijpakket die op de ener giemonitor
wordt aangegeven, is laag. ( Blz. 133)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een he lling, enz.
● De voorruitverwarming is ingeschakeld.
In de EV-modus wordt er elektri sch vermogen geleverd door het
batterijpakket (tractiebatterij) en wordt alleen de elektromoto r
(tractiemotor) gebruikt voor de aandrijving van de auto.
Deze modus is geschikt voor het ' s nachts of in de vroege mor-
gen door woonwijken rijden of het rijden in een parkeergarage,
enz. zonder dat u zich zorgen hoeft te maken over geluidsover-
last of uitlaatgassen.
YARIS_HV_OM_Europe_OM52J66E.book Page 229 Tuesday, November 14, 2017 5:07 PM

2304-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E■

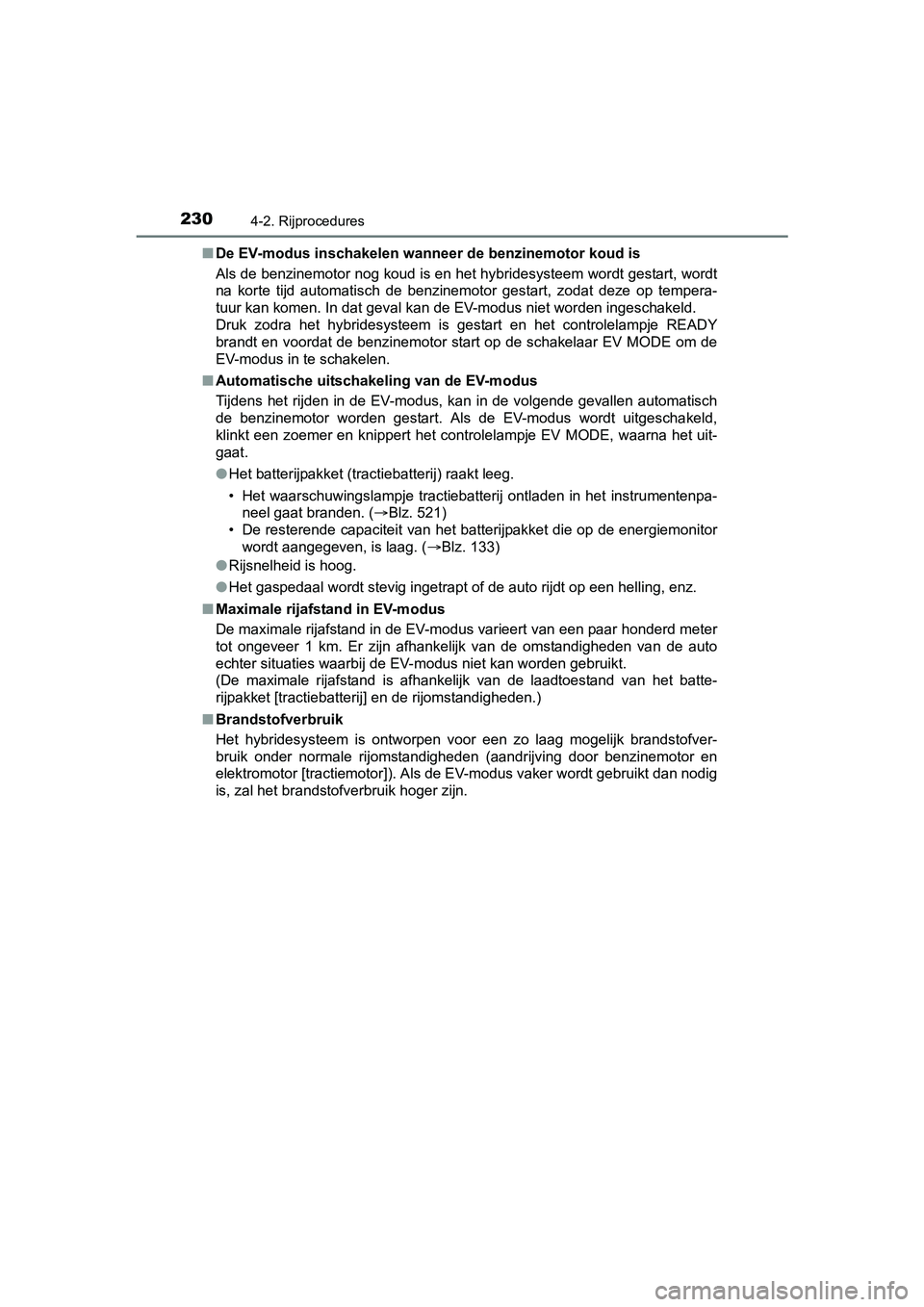

De EV-modus inschakelen wanneer de benzinemotor koud is
Als de benzinemotor nog koud is en het hybridesysteem wordt ges tart, wordt
na korte tijd automatisch de benzinemotor gestart, zodat deze o p tempera-
tuur kan komen. In dat geval kan de EV-modus niet worden ingesc hakeld.
Druk zodra het hybridesysteem is gestart en het controlelampje READY
brandt en voordat de benzinemotor start op de schakelaar EV MOD E om de
EV-modus in te schakelen.
■ Automatische uitschakeling van de EV-modus
Tijdens het rijden in de EV-modus, kan in de volgende gevallen automatisch
de benzinemotor worden gestart. Als de EV-modus wordt uitgescha keld,
klinkt een zoemer en knippert het controlelampje EV MODE, waarn a het uit-
gaat.
● Het batterijpakket (tractiebatterij) raakt leeg.
• Het waarschuwingslampje tractiebatterij ontladen in het instru mentenpa-
neel gaat branden. ( Blz. 521)
• De resterende capaciteit van het batterijpakket die op de ener giemonitor
wordt aangegeven, is laag. ( Blz. 133)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een he lling, enz.
■ Maximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus varieert van een paar hon derd meter
tot ongeveer 1 km. Er zijn afhankelijk van de omstandigheden va n de auto
echter situaties waarbij de EV-modus niet kan worden gebruikt.
(De maximale rijafstand is afhankelijk van de laadtoestand van het batte-
rijpakket [tractiebatterij] en de rijomstandigheden.)
■ Brandstofverbruik
Het hybridesysteem is ontworpen voor een zo laag mogelijk brand stofver-
bruik onder normale rijomstandigheden (aandrijving door benzine motor en
elektromotor [tractiemotor]). Als de EV-modus vaker wordt gebru ikt dan nodig
is, zal het brandstofverbruik hoger zijn.
YARIS_HV_OM_Europe_OM52J66E.book Page 230 Tuesday, November 14, 2017 5:07 PM
