4217-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

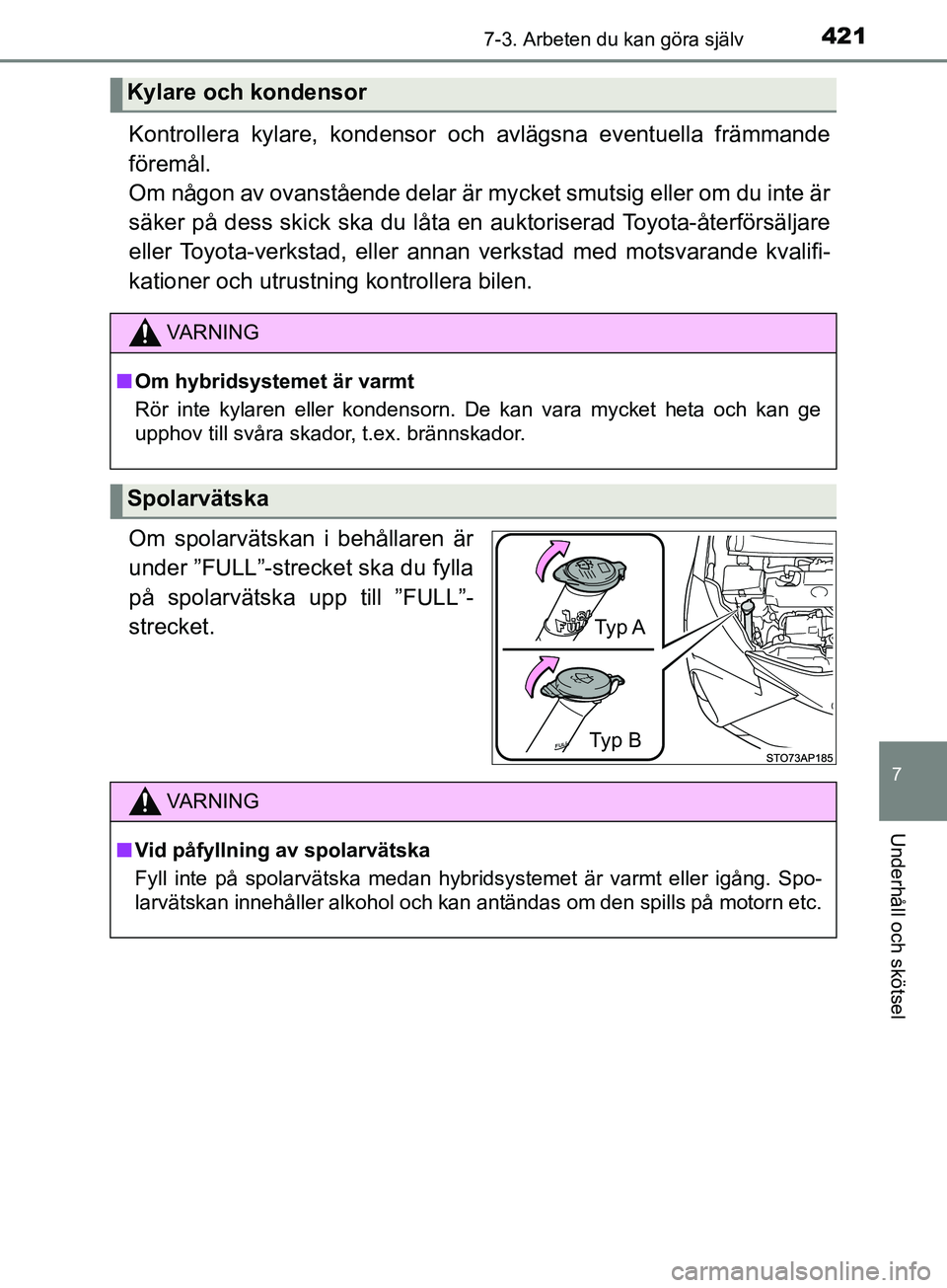

Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Om spolarvätskan i behållaren är
under ”FULL”-strecket ska du fylla
på spolarvätska upp till ”FULL”-
strecket.
Kylare och kondensor
VARNING
n Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
Spolarvätska
Ty p BTy p A
VARNING
n Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OM52K29SE.book Page 421 Mond ay, December 10, 2018 4:19 PM

4227-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SEOBSERVERA

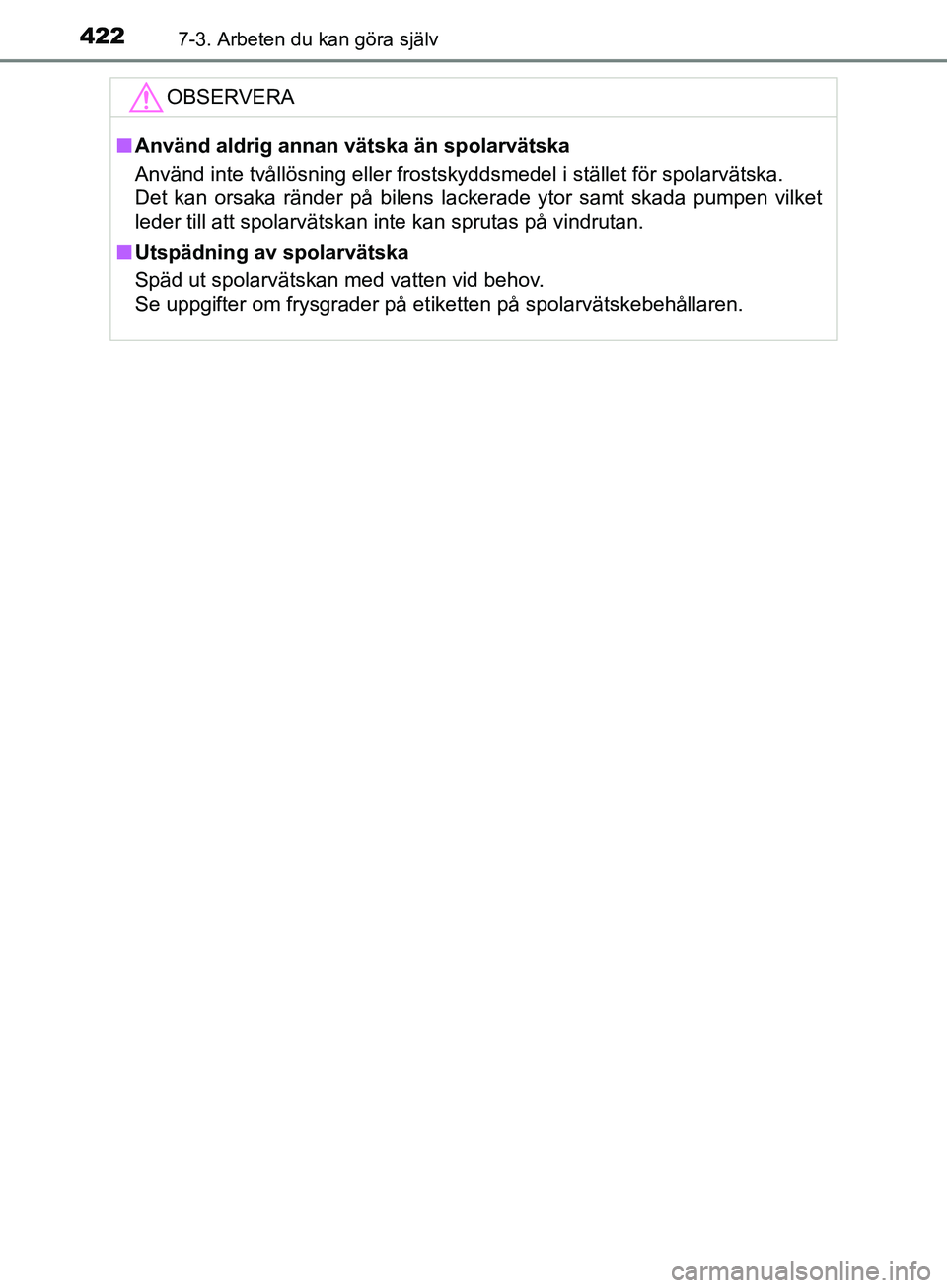

n
Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Det kan orsaka ränder på bilens lackerade ytor samt skada pumpen vilket
leder till att spolarvätskan inte kan sprutas på vindrutan.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM52K29SE.book Page 422 Mond ay, December 10, 2018 4:19 PM

4237-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

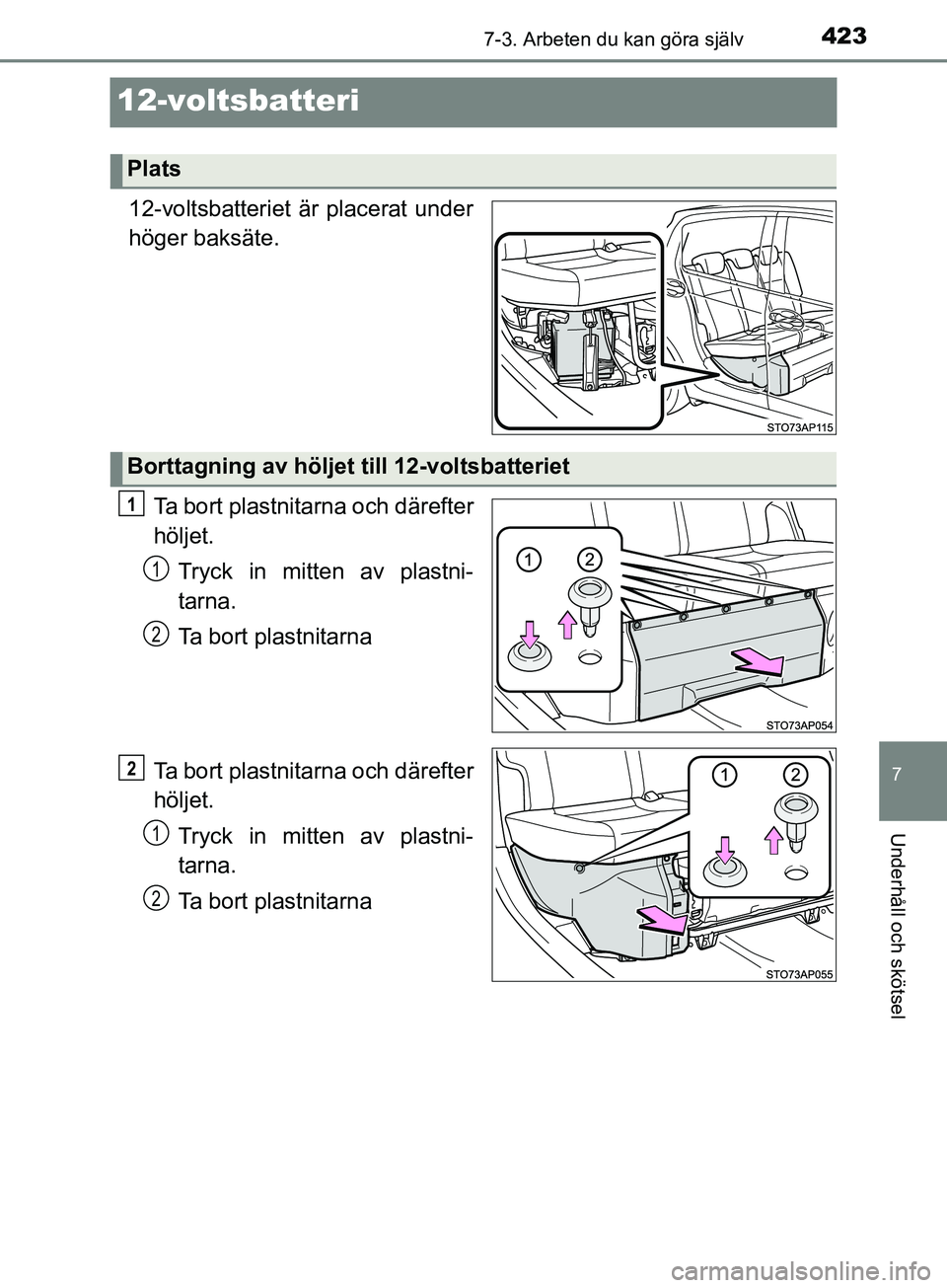

12-voltsbatteri
12-voltsbatteriet är placerat under
höger baksäte.Ta bort plastnitarna och därefter
höljet.Tryck in mitten av plastni-
tarna.
Ta bort plastnitarna
Ta bort plastnitarna och därefter
höljet. Tryck in mitten av plastni-
tarna.
Ta bort plastnitarna
Plats
Borttagning av höljet till 12-voltsbatteriet
1
1
2
2
1
2
OM52K29SE.book Page 423 Mond ay, December 10, 2018 4:19 PM

4247-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

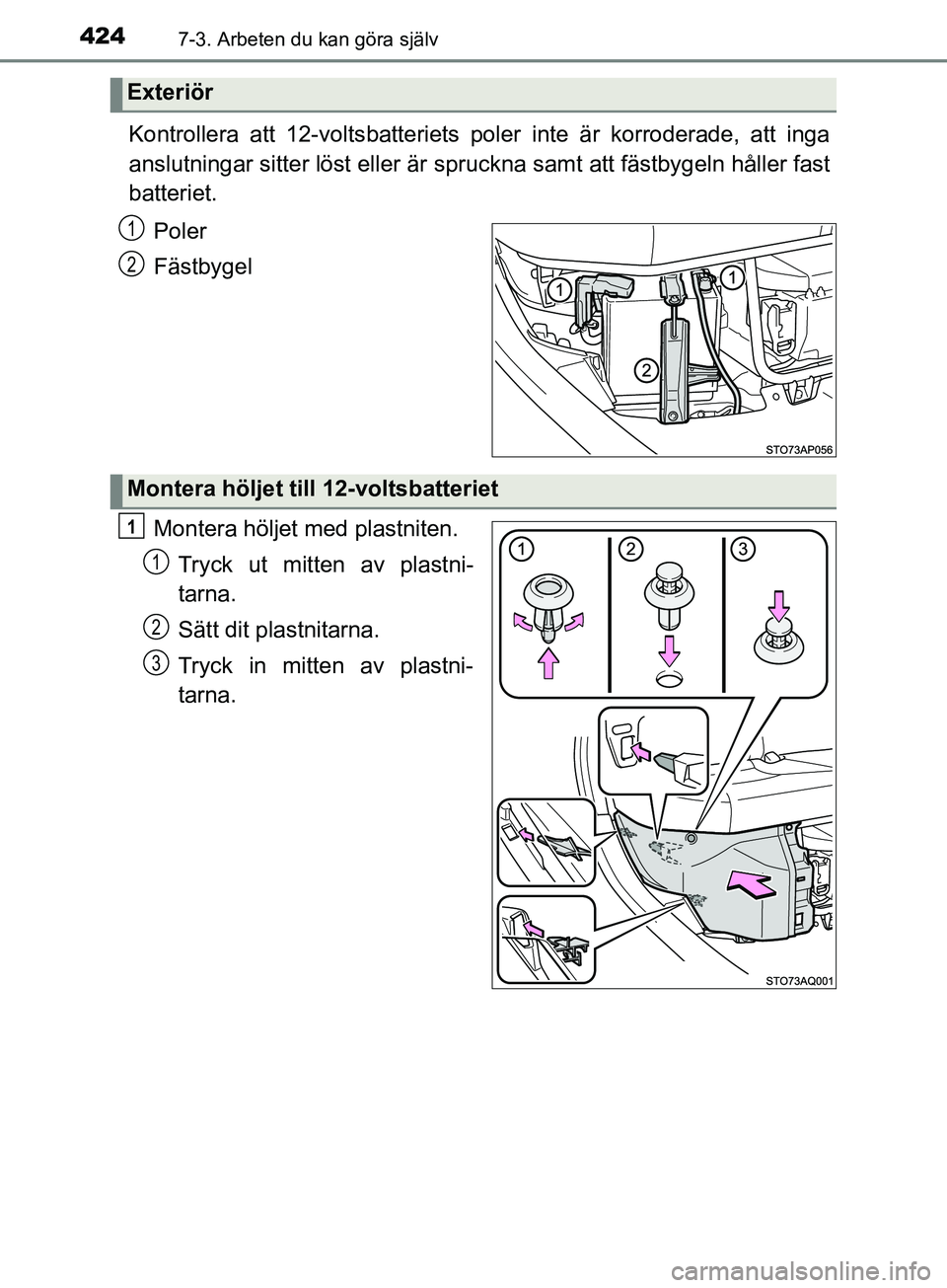

Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Montera höljet med plastniten.Tryck ut mitten av plastni-
tarna.
Sätt dit plastnitarna.
Tryck in mitten av plastni-
tarna.
Exteriör
1
2
Montera höljet till 12-voltsbatteriet
1
1
2
3
OM52K29SE.book Page 424 Mond ay, December 10, 2018 4:19 PM

4257-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

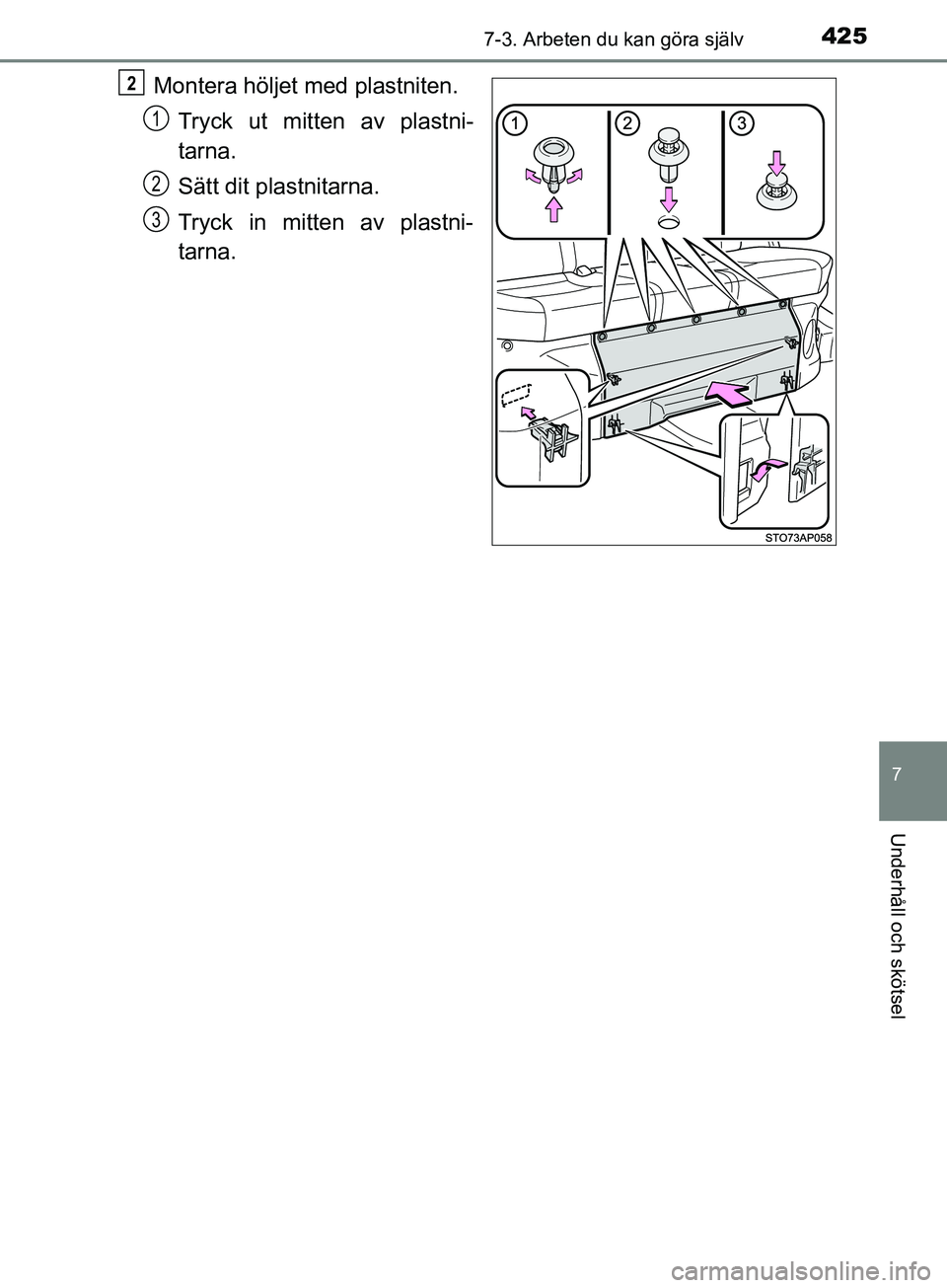

Montera höljet med plastniten.Tryck ut mitten av plastni-
tarna.
Sätt dit plastnitarna.
Tryck in mitten av plastni-
tarna.2
1
2
3
OM52K29SE.book Page 425 Mond ay, December 10, 2018 4:19 PM

4267-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

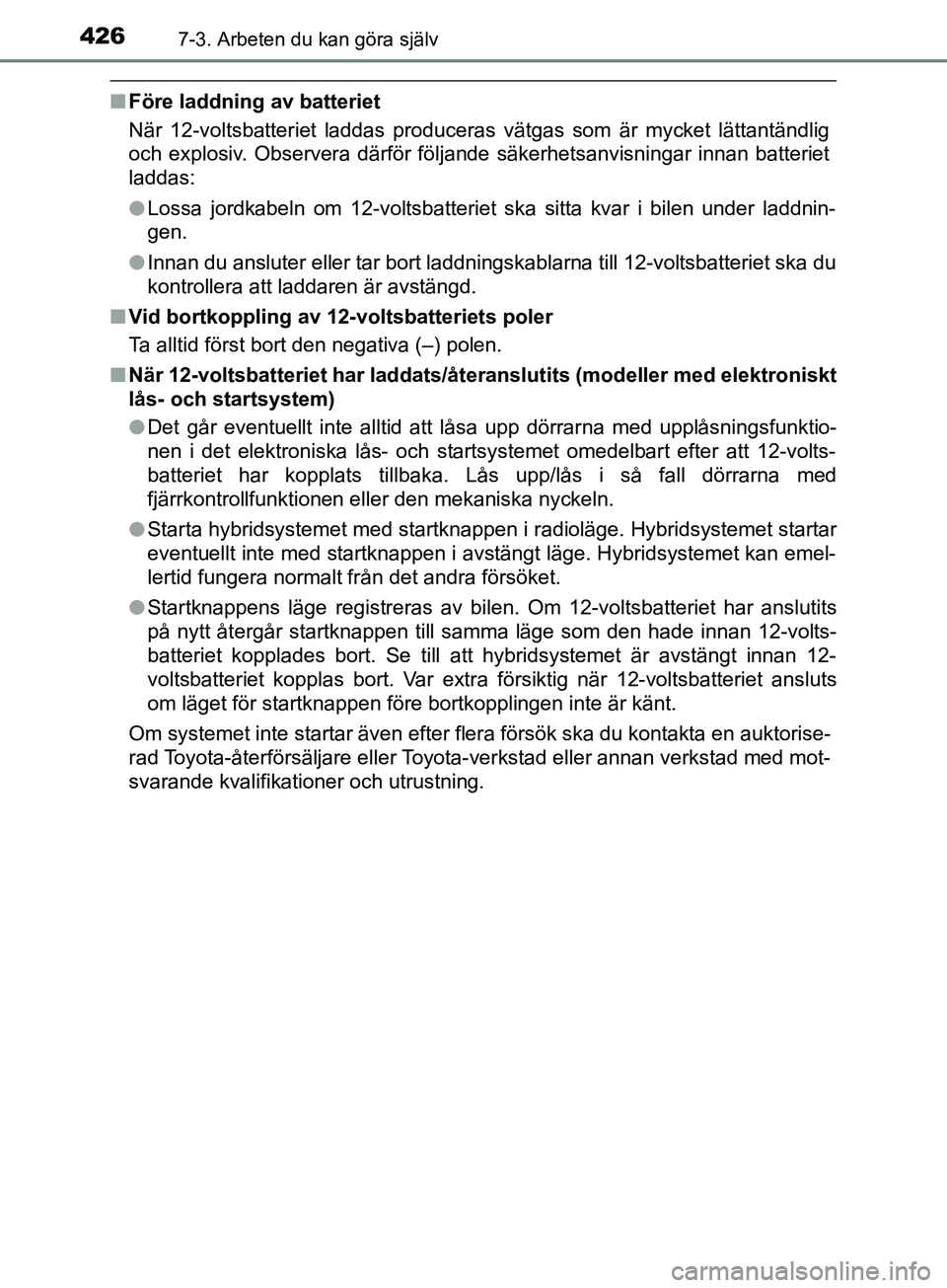

nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddnin-
gen.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen.
n När 12-voltsbatteriet har laddats/åt eranslutits (modeller med elektroniskt
lås- och startsystem)
l Det går eventuellt inte alltid att låsa upp dörrarna med upplåsningsfunktio-
nen i det elektroniska lås- och startsystemet omedelbart efter att 12-volts-
batteriet har kopplats tillbaka. Lås upp/lås i så fall dörrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den hade innan 12-volts-
batteriet kopplades bort. Se till att hybridsystemet är avstängt innan 12-
voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts
om läget för startknappen före bortkopplingen inte är känt.
Om systemet inte startar även efter flera försök ska du kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
OM52K29SE.book Page 426 Mond ay, December 10, 2018 4:19 PM

4277-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

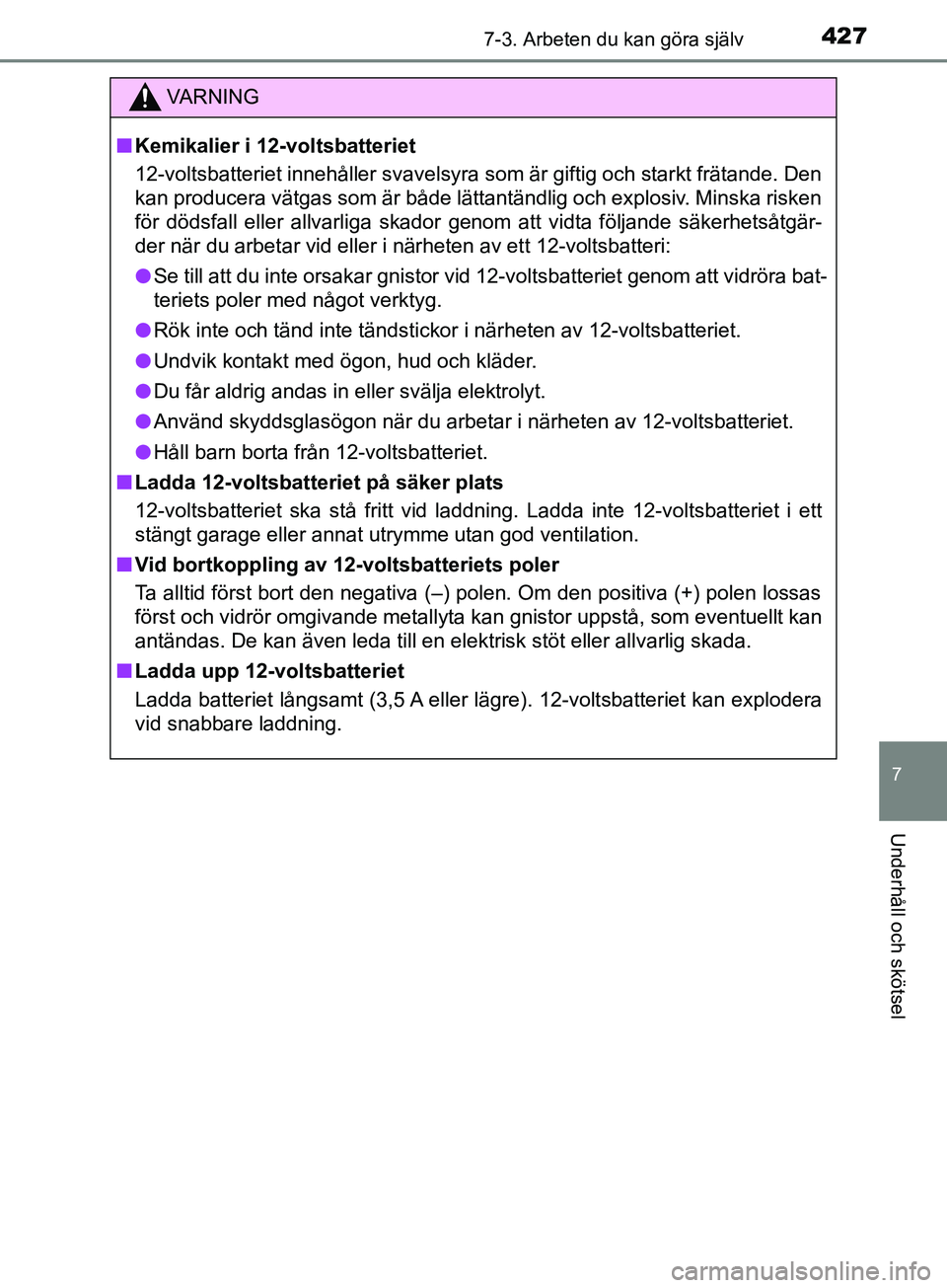

VARNING
n Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
n Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen lossas
först och vidrör omgivande metallyta kan gnistor uppstå, som eventuellt kan
antändas. De kan även leda till en elektrisk stöt eller allvarlig skada.
n Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (3,5 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.
OM52K29SE.book Page 427 Mond ay, December 10, 2018 4:19 PM

4287-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

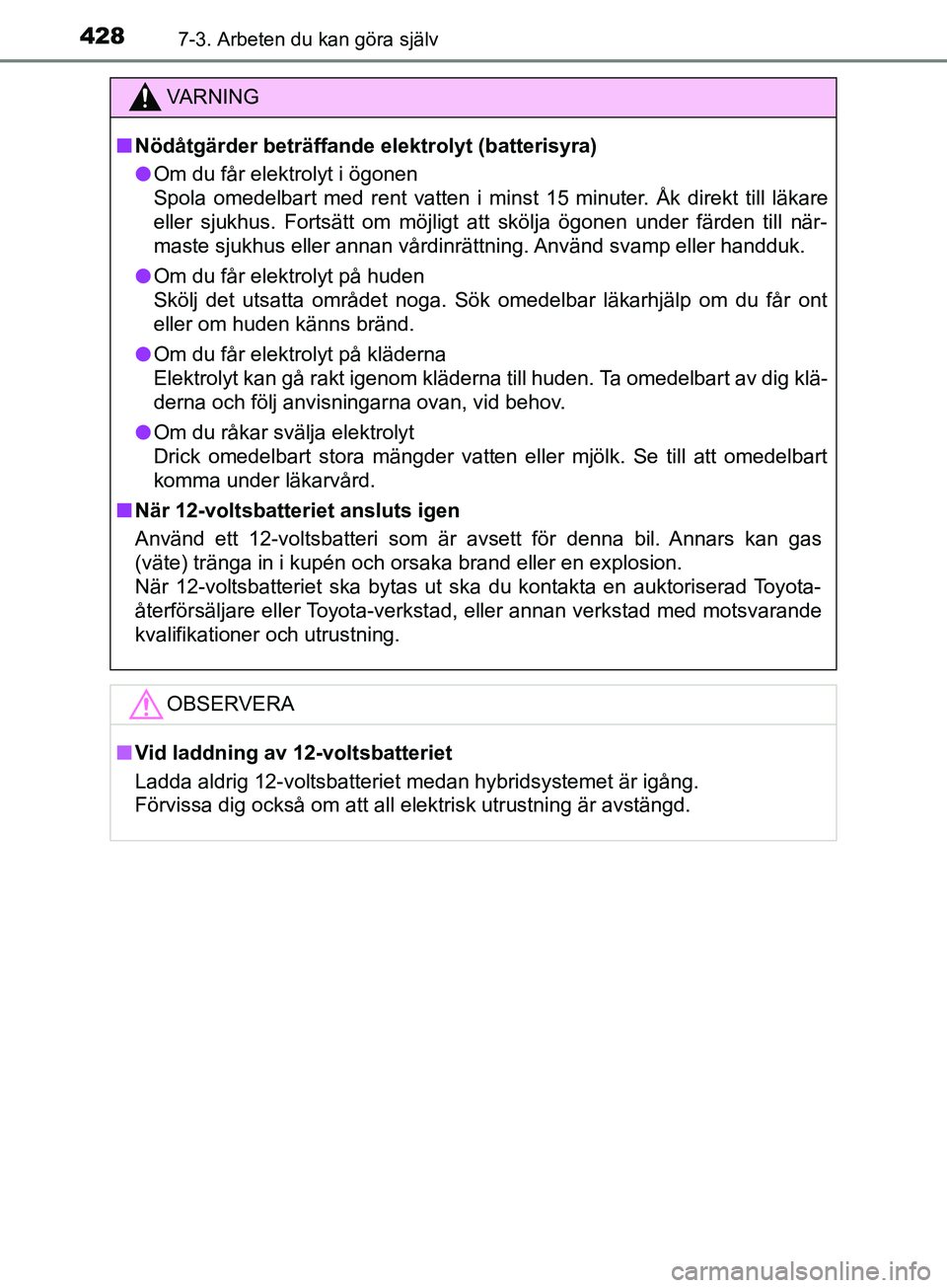

VARNING
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
n När 12-voltsbatteriet ansluts igen
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteriet ska bytas ut ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång.
Förvissa dig också om att all elektrisk utrustning är avstängd.
OM52K29SE.book Page 428 Mond ay, December 10, 2018 4:19 PM

4297-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

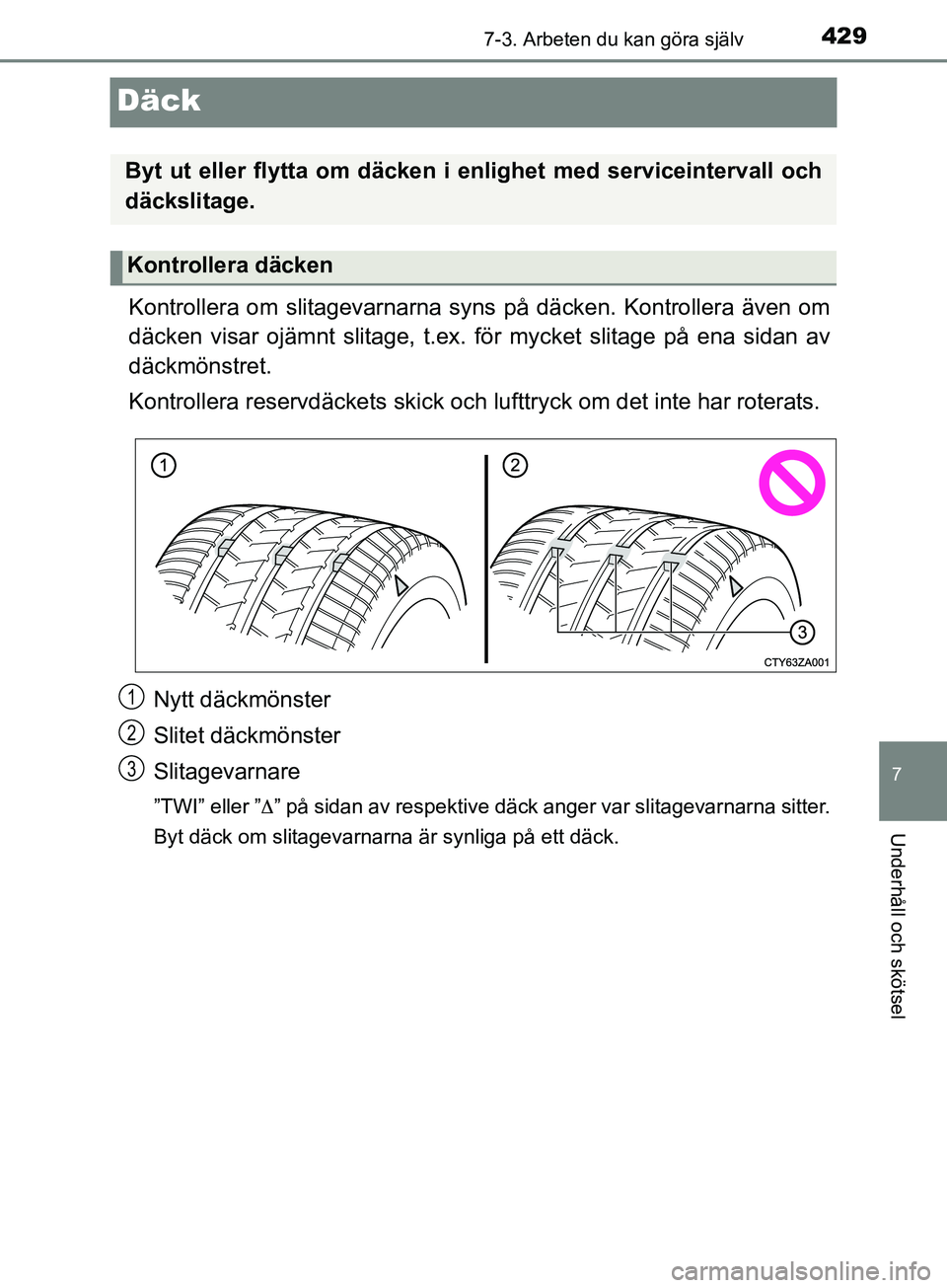

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
OM52K29SE.book Page 429 Mond ay, December 10, 2018 4:19 PM

4307-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

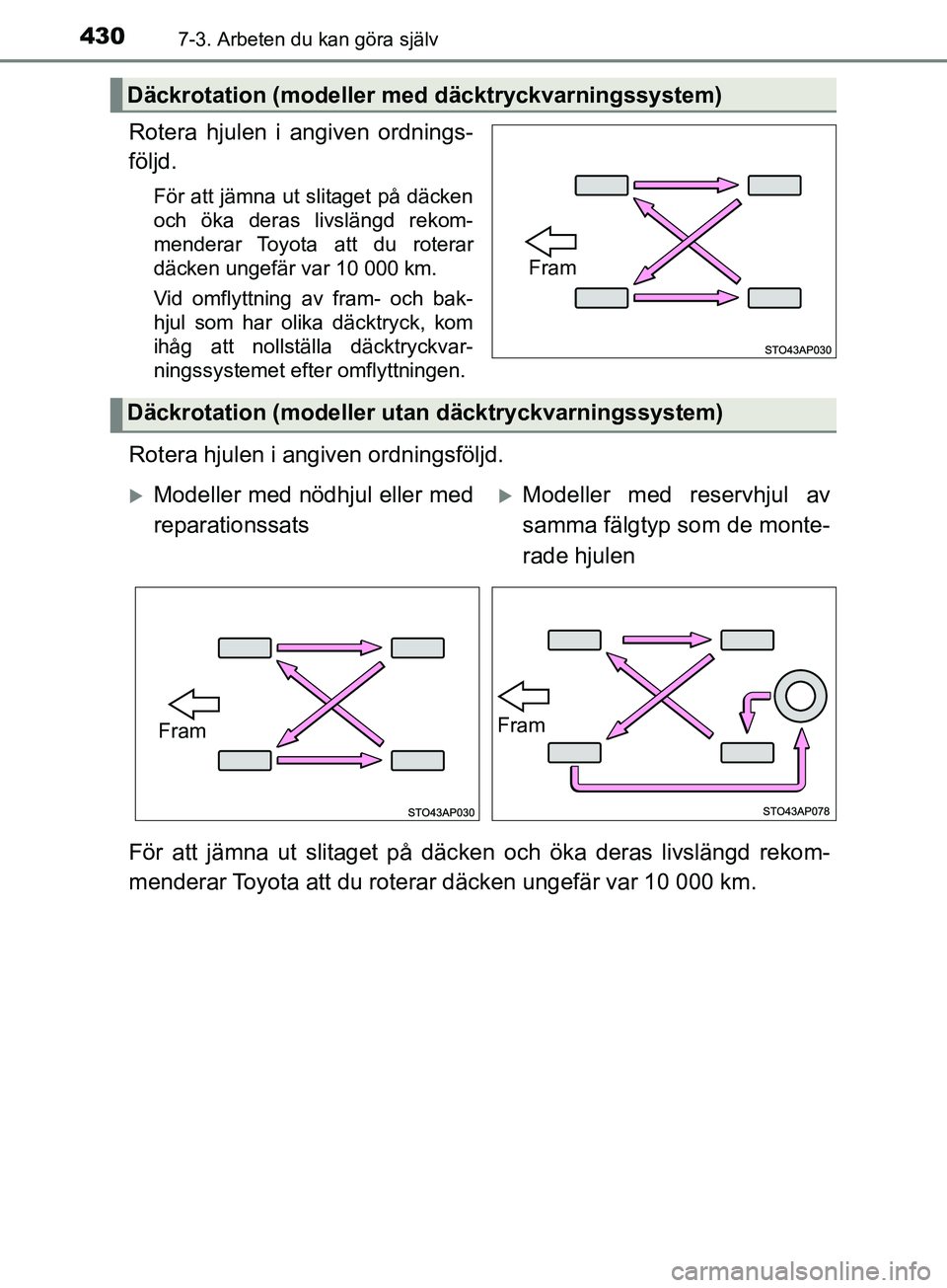

Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Vid omflyttning av fram- och bak-
hjul som har olika däcktryck, kom
ihåg att nollställa däcktryckvar-
ningssystemet efter omflyttningen.
Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekom-
menderar Toyota att du roterar däcken ungefär var 10 000 km.
Däckrotation (modeller med däcktryckvarningssystem)
Fram
Däckrotation (modeller utan däcktryckvarningssystem)
Modeller med nödhjul eller med
reparationssatsModeller med reservhjul av
samma fälgtyp som de monte-
rade hjulen
FramFram
