4117-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

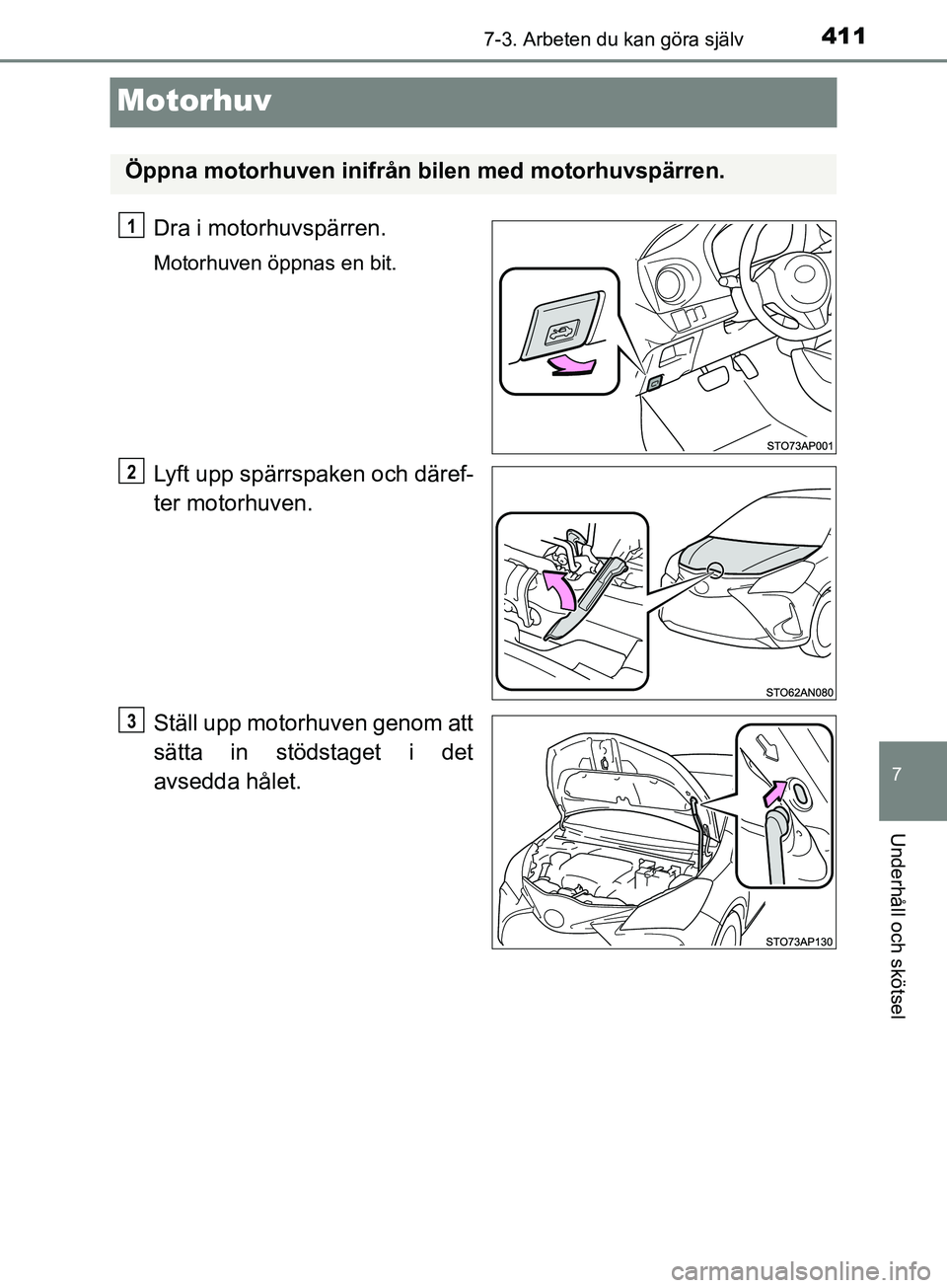

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i det
avsedda hålet.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM52K29SE.book Page 411 Monday, December 10, 2018 4:19 PM

4127-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

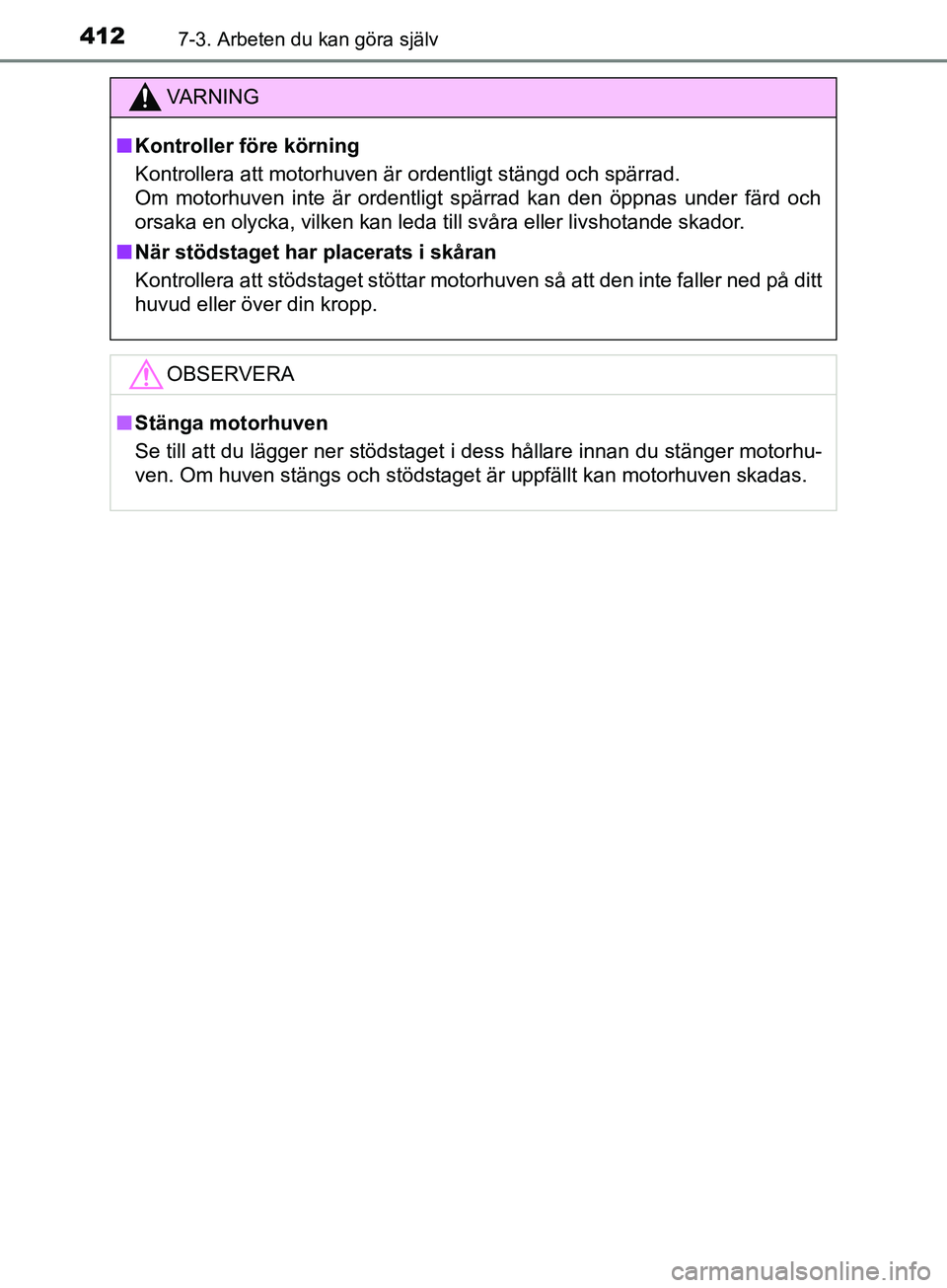

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM52K29SE.book Page 412 Mond ay, December 10, 2018 4:19 PM

4137-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

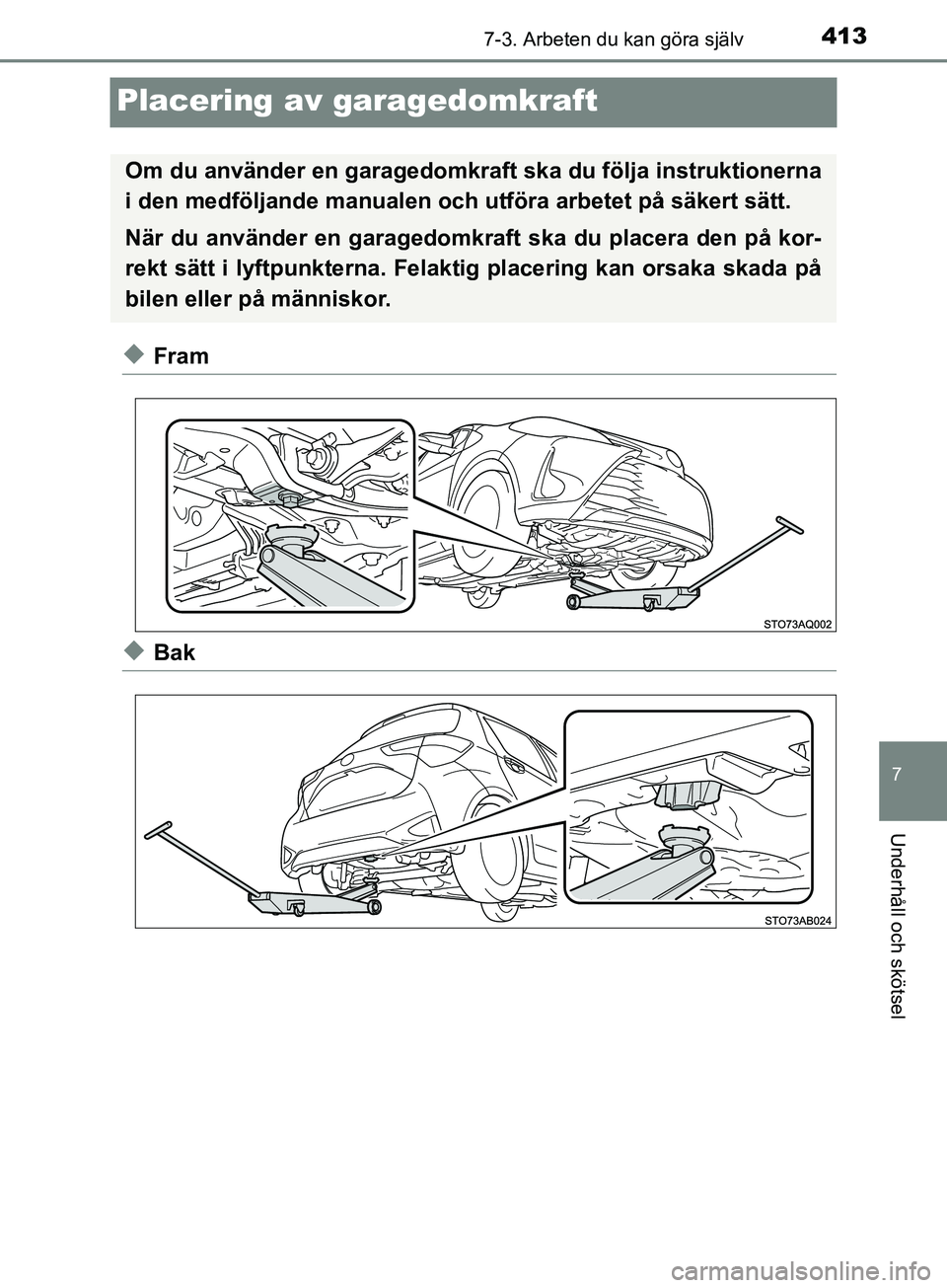

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i den medföljande manualen och utföra arbetet på säkert sätt.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM52K29SE.book Page 413 Mond ay, December 10, 2018 4:19 PM

4147-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SEOBSERVERA

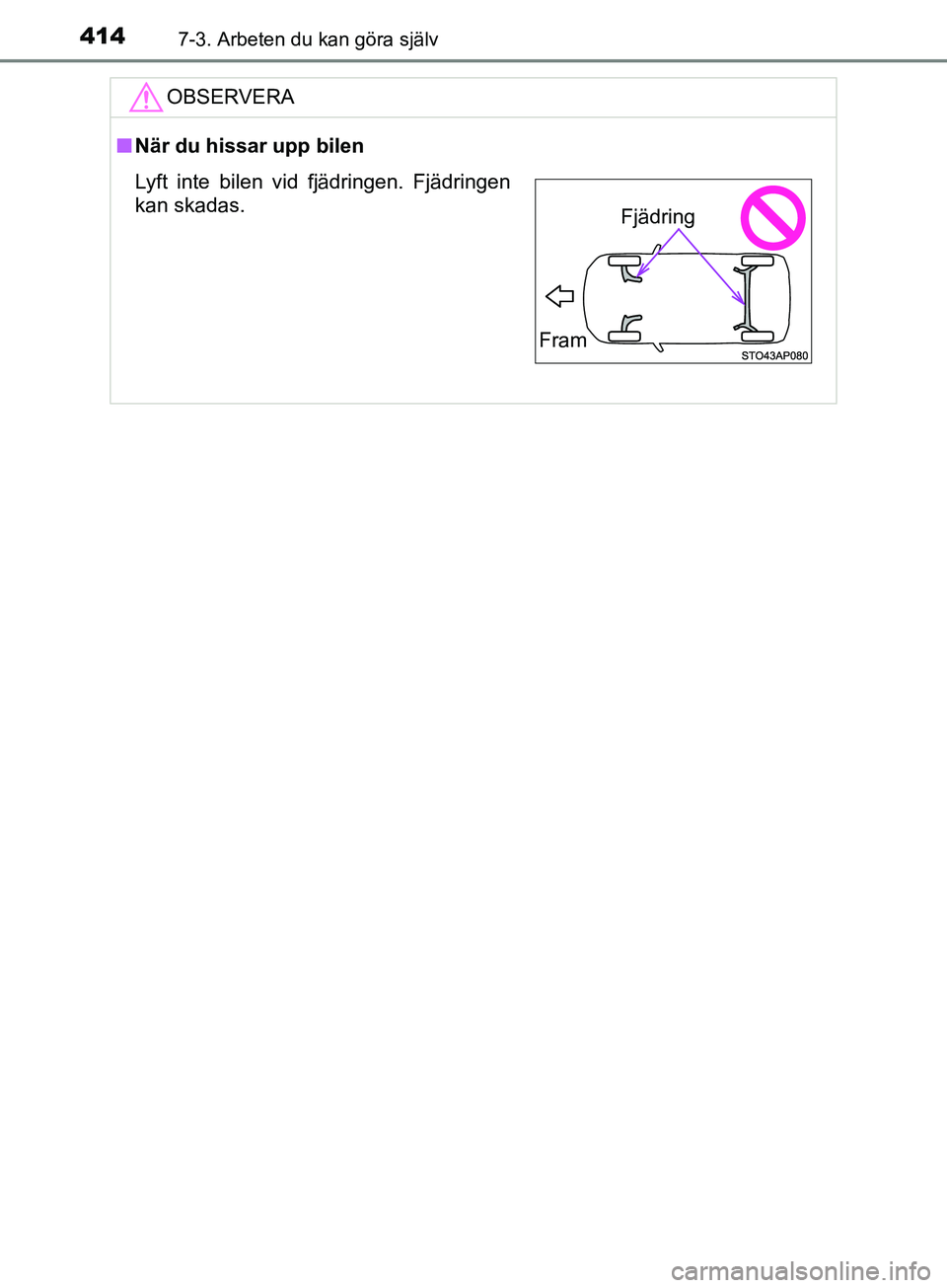

n
När du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen
kan skadas.
Fram
Fjädring
OM52K29SE.book Page 414 Mond ay, December 10, 2018 4:19 PM

4157-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

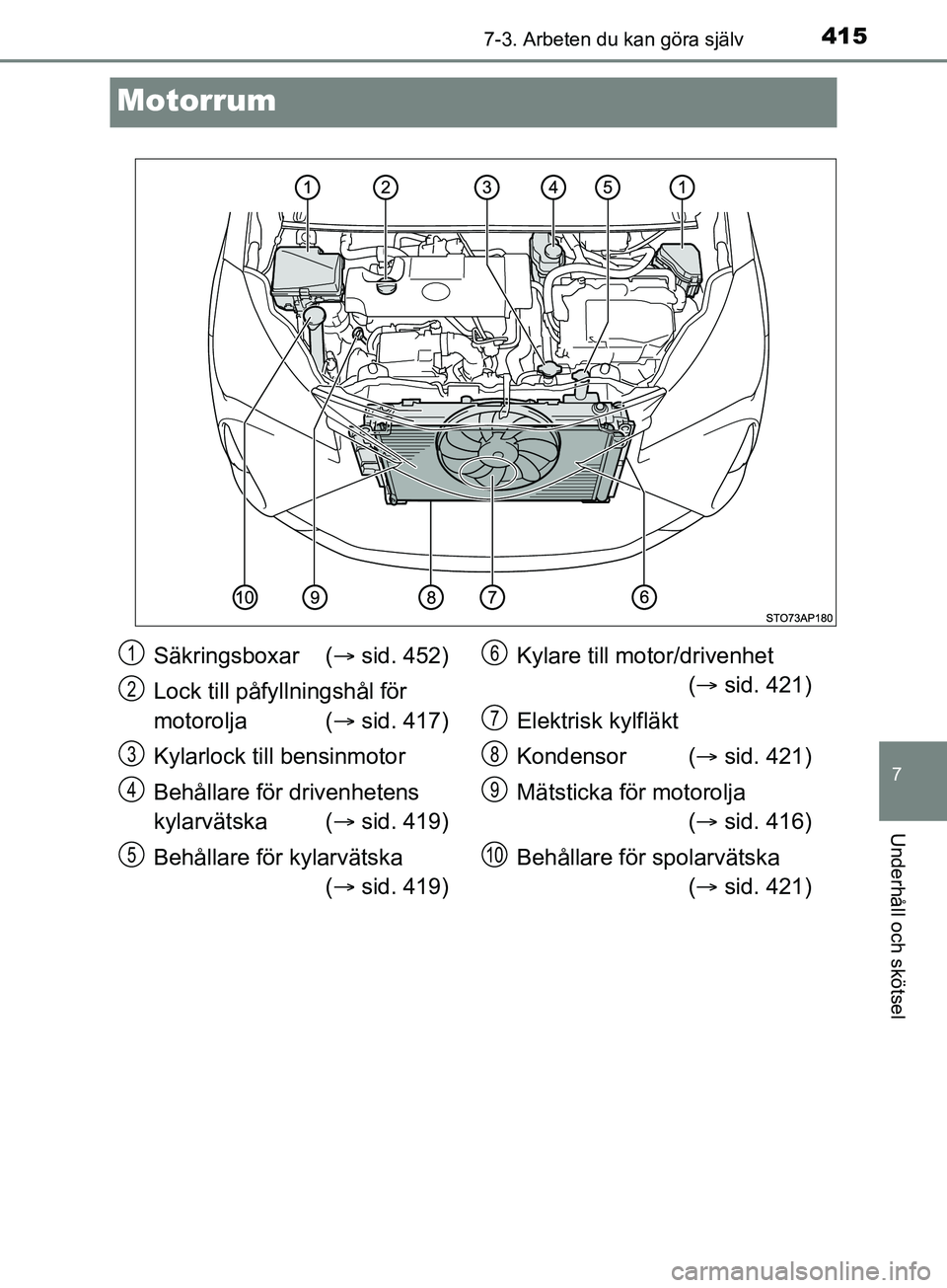

Motorrum
Säkringsboxar (sid. 452)
Lock till påfy llningshål för
motorolja ( sid. 417)
Kylarlock till bensinmotor
Behållare för drivenhetens
kylarvätska ( sid. 419)
Behållare för kylarvätska ( sid. 419) Kylare till motor/drivenhet
( sid. 421)
Elektrisk kylfläkt
Kondensor ( sid. 421)
Mätsticka för motorolja ( sid. 416)
Behållare för spolarvätska ( sid. 421)1
2
3
4
5
6
7
8
9
10
OM52K29SE.book Page 415 Mond ay, December 10, 2018 4:19 PM

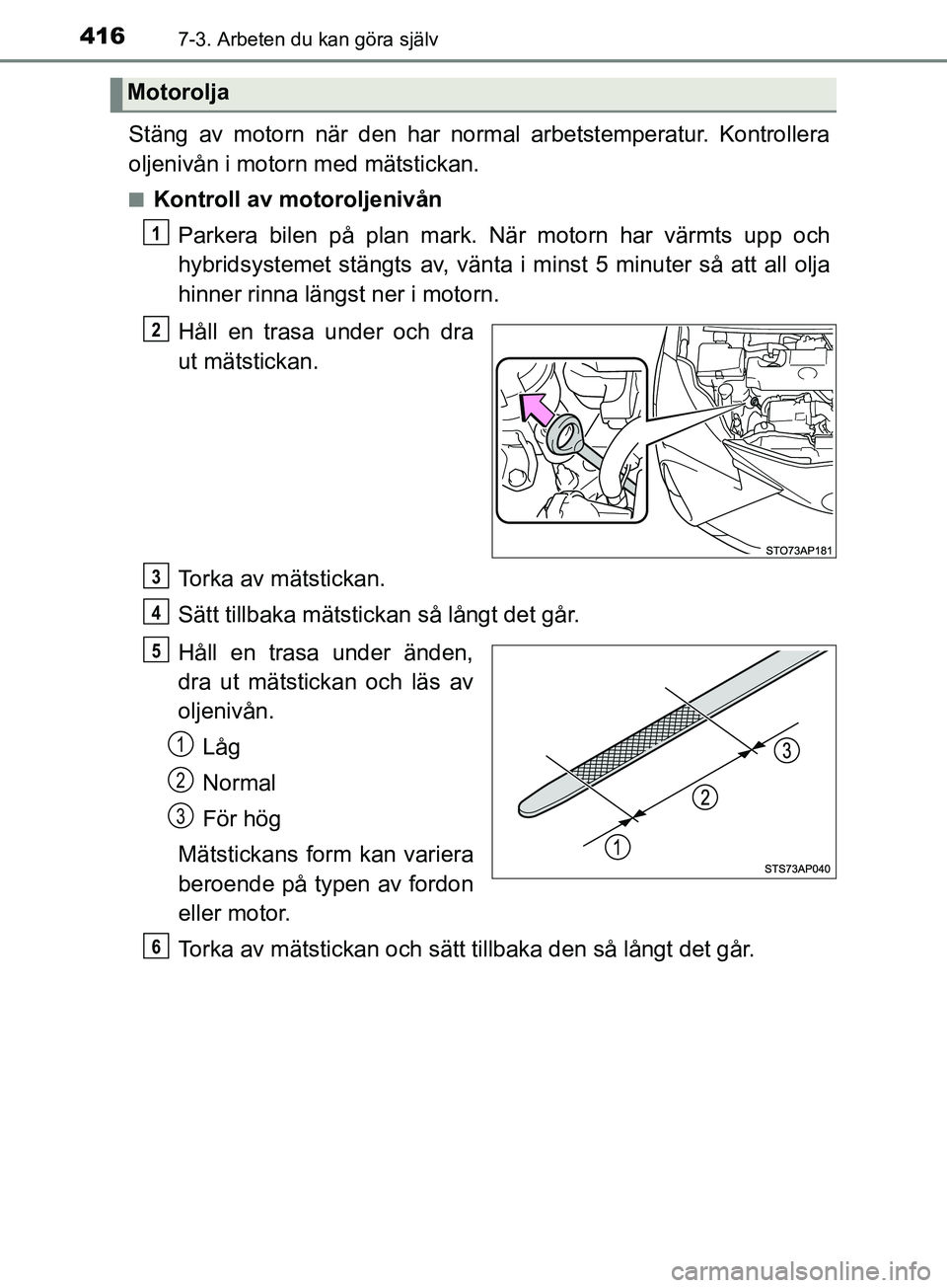

4167-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM52K29SE.book Page 416 Mond ay, December 10, 2018 4:19 PM

4177-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SEn

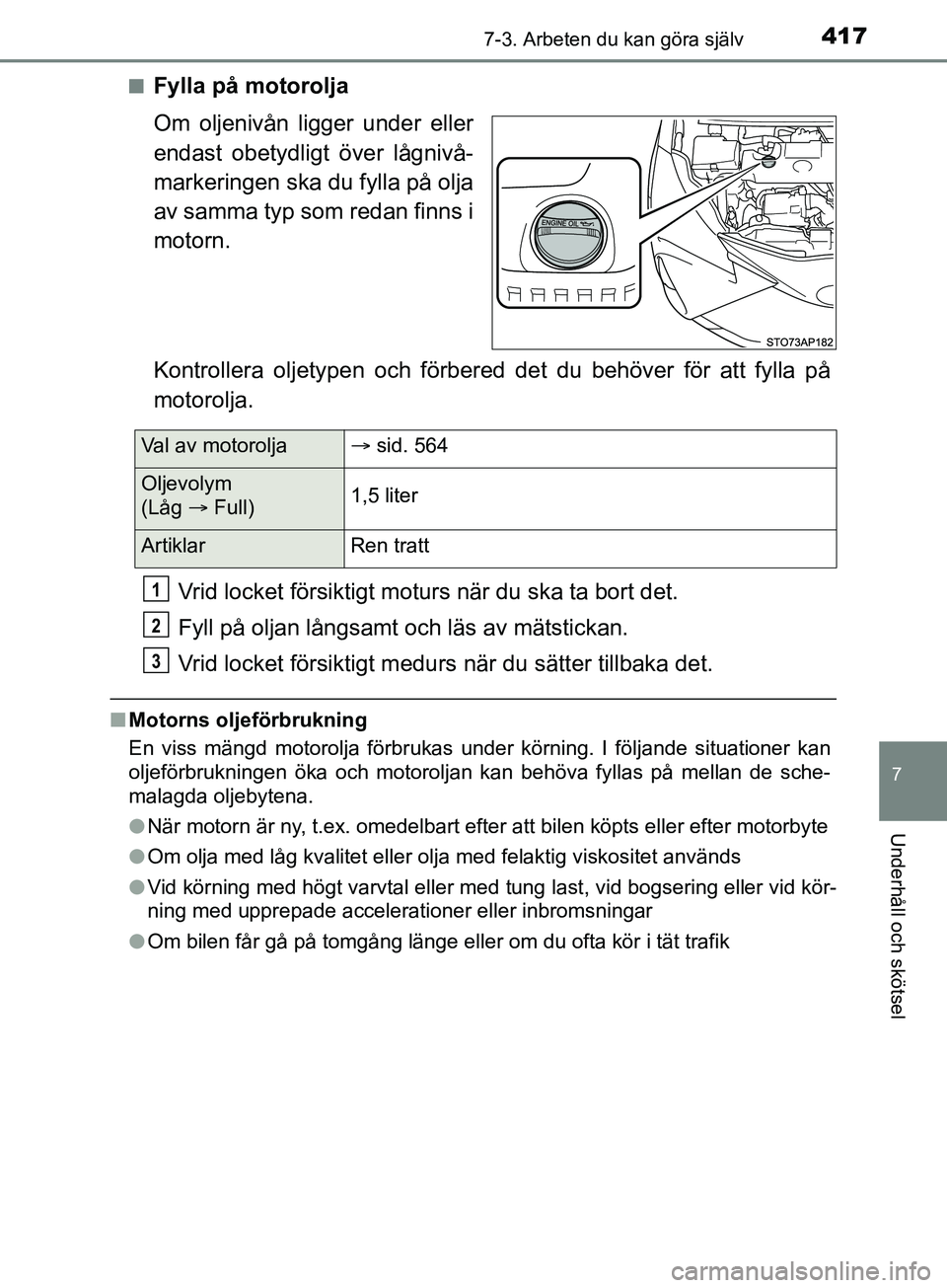

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja sid. 564
Oljevolym
(Låg  Full) 1,5 liter
Artiklar
Ren tratt
1
2
3
OM52K29SE.book Page 417 Mond ay, December 10, 2018 4:19 PM

4187-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

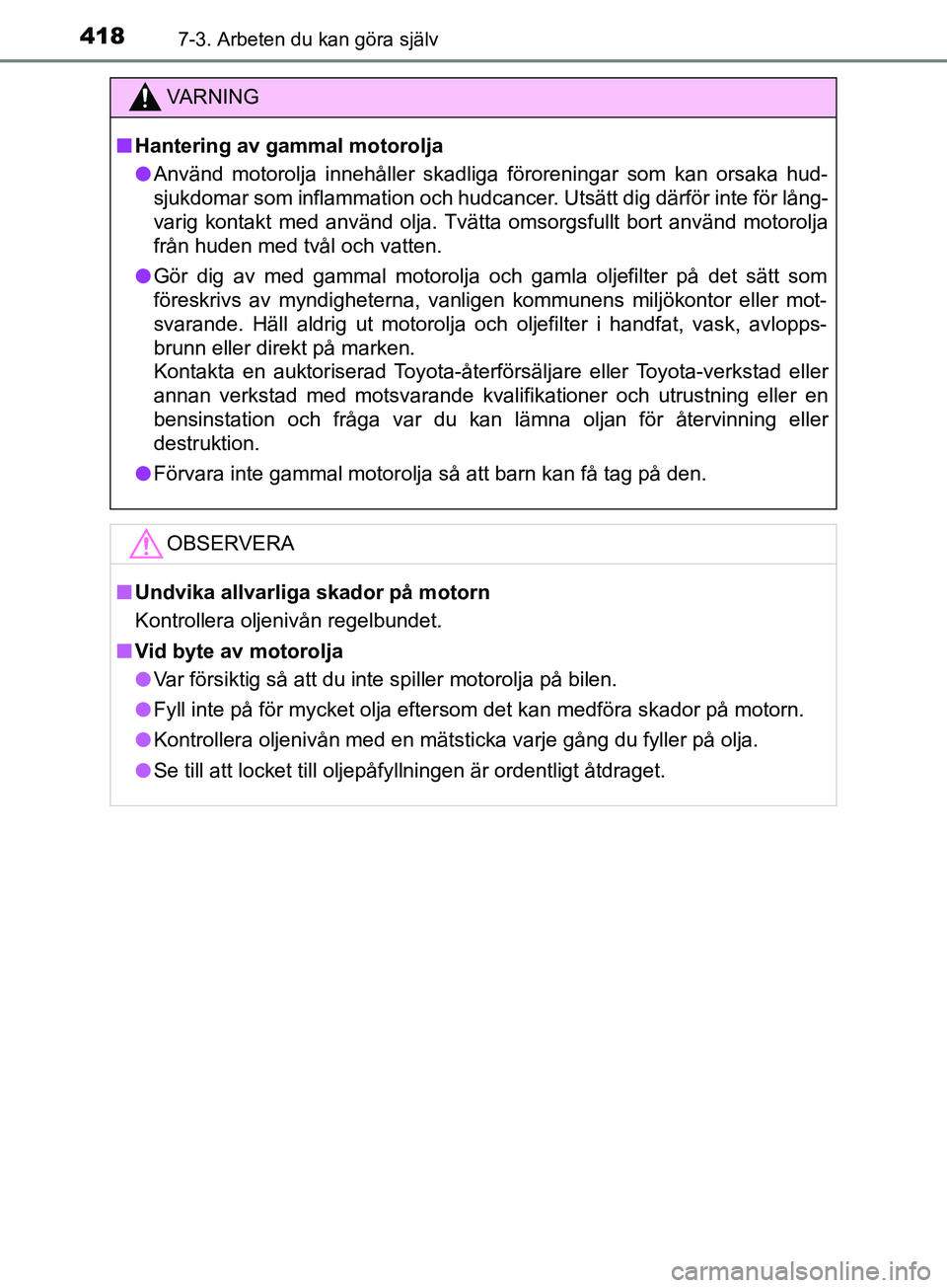

VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM52K29SE.book Page 418 Mond ay, December 10, 2018 4:19 PM

4197-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

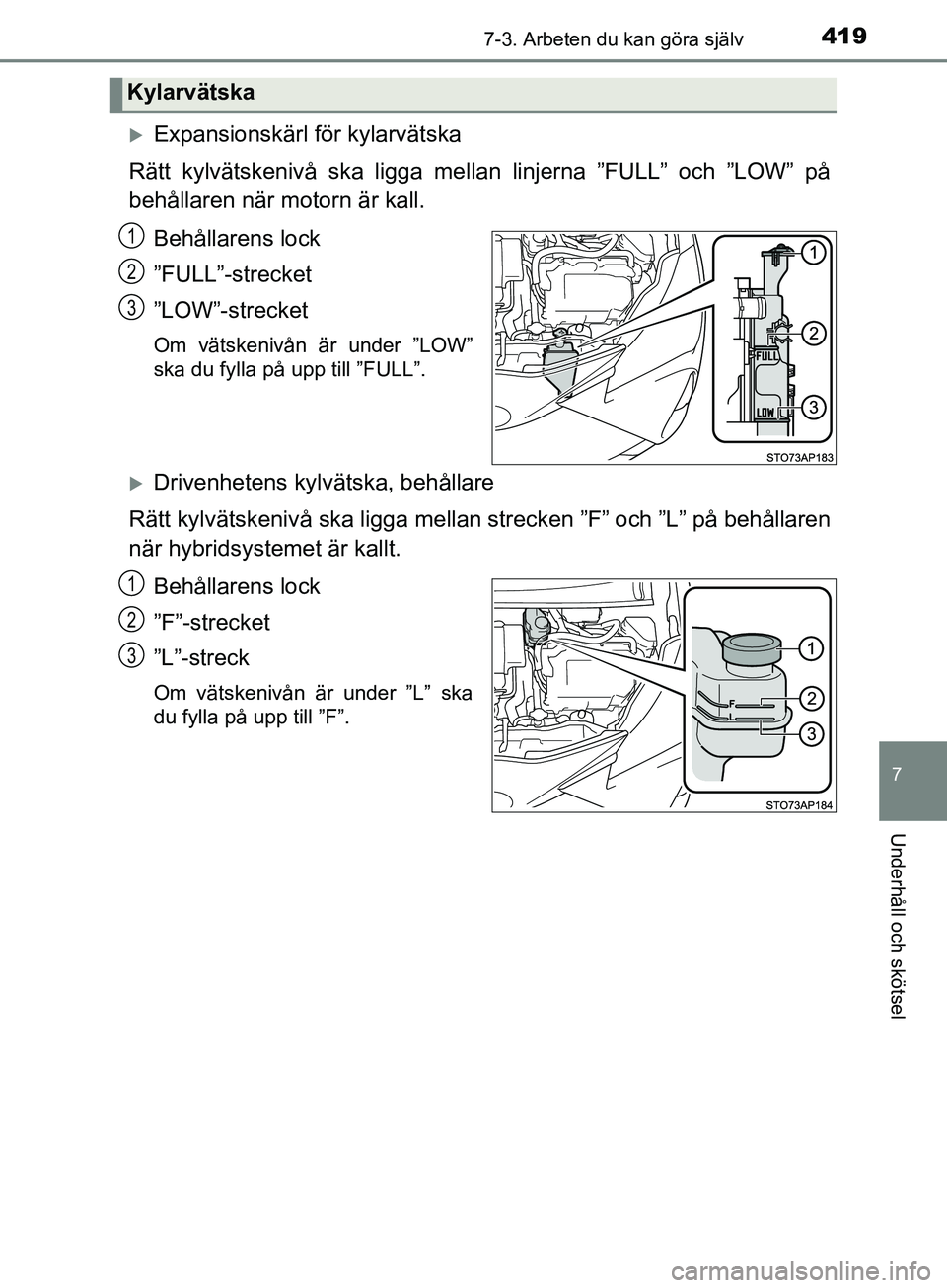

Expansionskärl för kylarvätska
Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
Drivenhetens kylvät ska, behållare
Rätt kylvätskenivå ska ligga mellan strecken ”F” och ”L” på behållaren
när hybridsystemet är kallt.
Behållarens lock
”F”-strecket
”L”-streck
Om vätskenivån är under ”L” ska
du fylla på upp till ”F”.
Kylarvätska
1
2
3
1
2
3
OM52K29SE.book Page 419 Mond ay, December 10, 2018 4:19 PM

4207-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

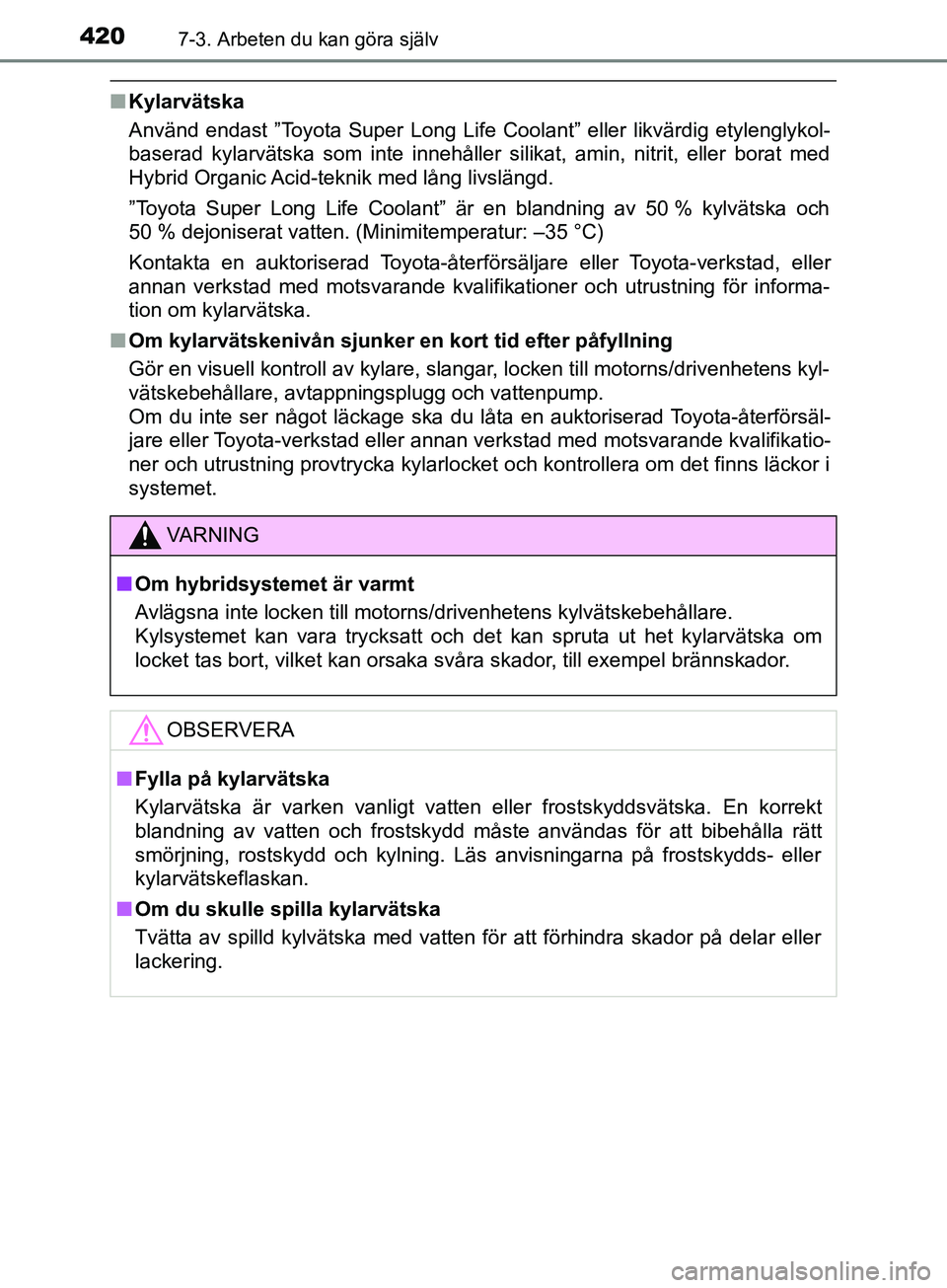

nKylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylenglykol-
baserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: –35 °C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion om kylarvätska.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser något läckage ska du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning provtrycka kylarlocket och kontrollera om det finns läckor i
systemet.
VARNING
n Om hybridsystemet är varmt
Avlägsna inte locken till motorns/drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
