4517-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

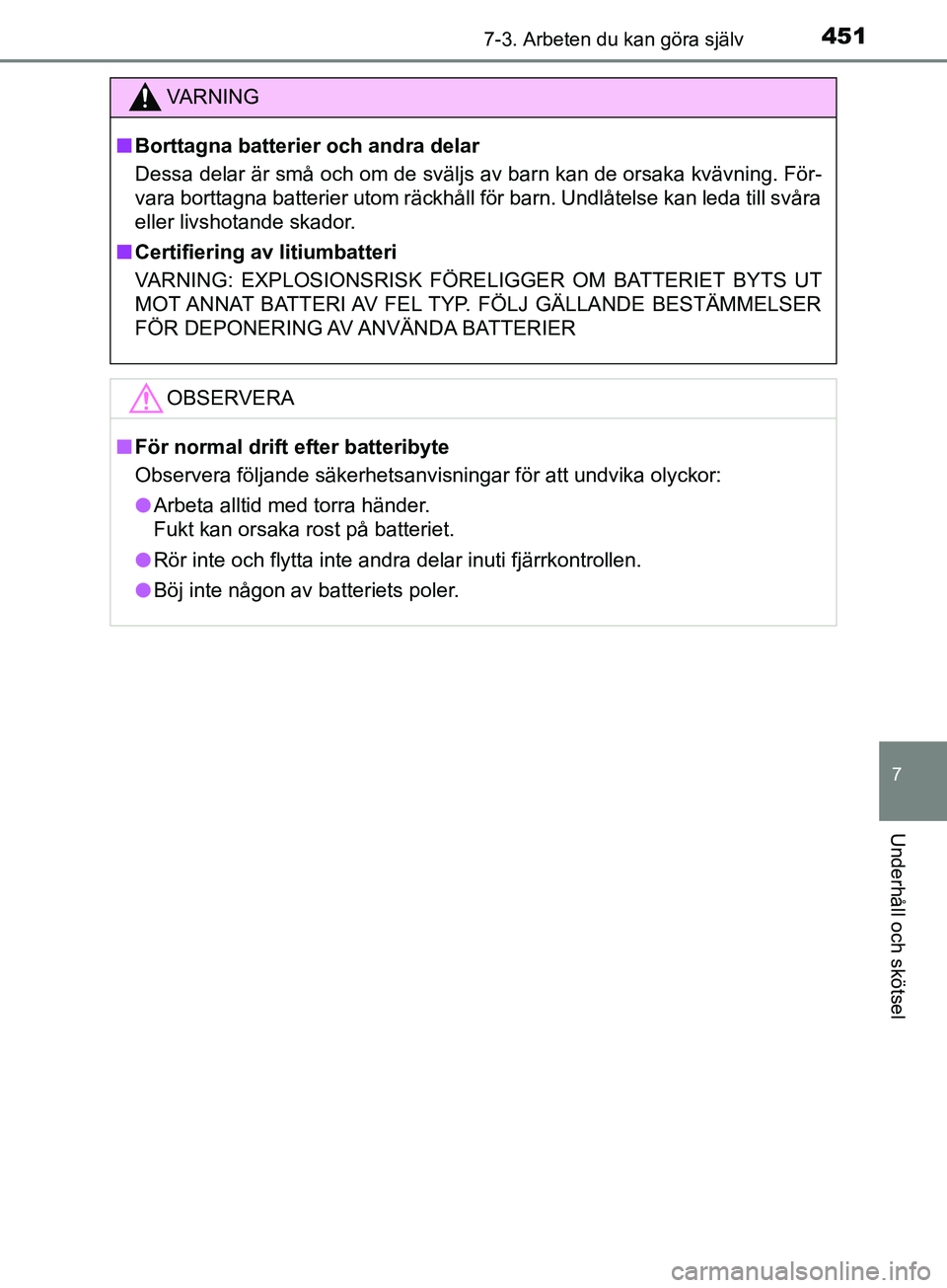

VARNING
n Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av litiumbatteri
VARNING: EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM52K29SE.book Page 451 Mond ay, December 10, 2018 4:19 PM

4527-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

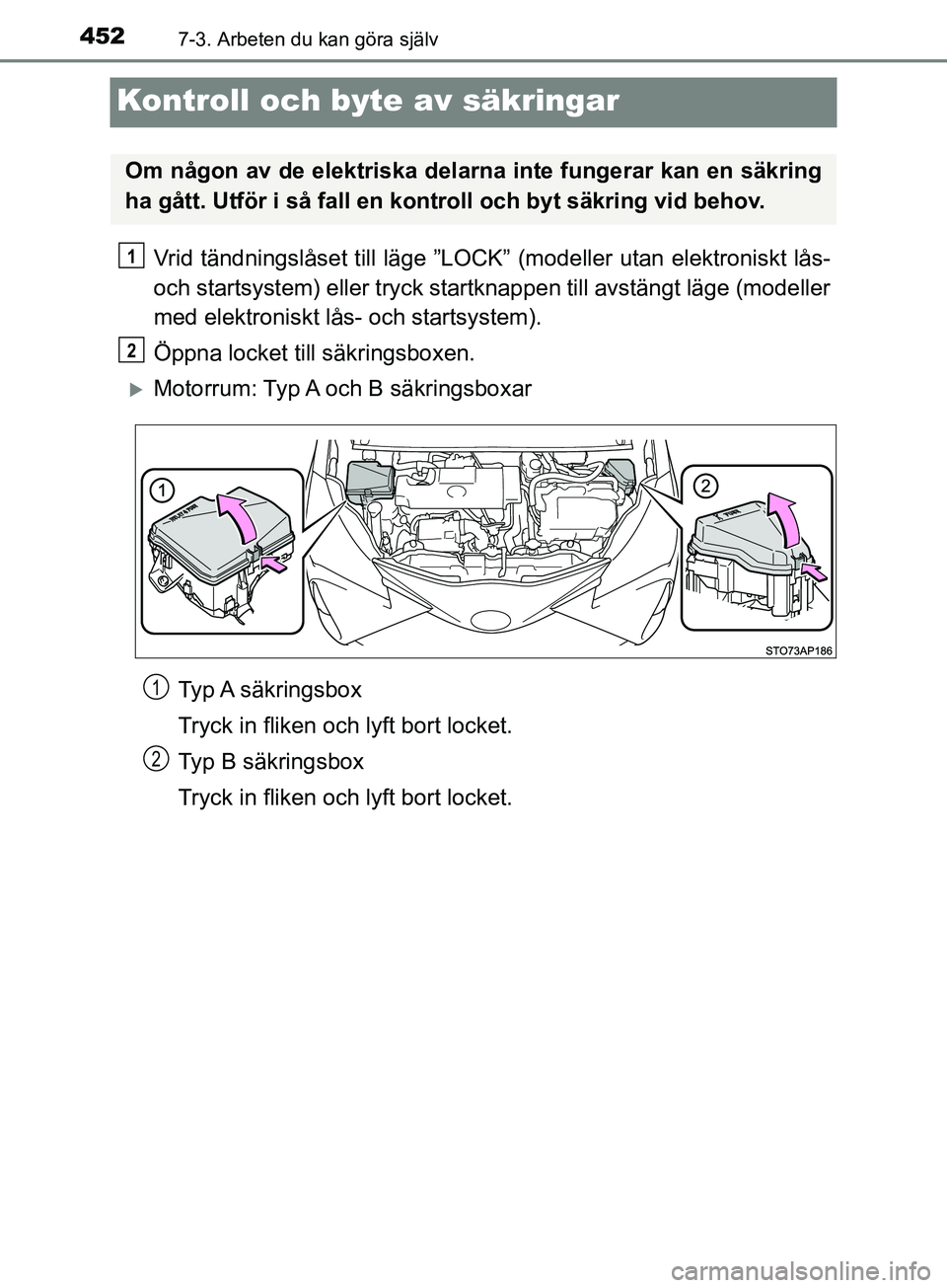

Kontroll och byte av säkringar
Vrid tändningslåset till läge ”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller tryck startk nappen till avstängt läge (modeller
med elektroniskt lås- och startsystem).
Öppna locket till säkringsboxen.
Motorrum: Typ A och B säkringsboxar
Typ A säkringsbox
Tryck in fliken och lyft bort locket.
Typ B säkringsbox
Tryck in fliken och lyft bort locket.
Om någon av de elektriska delarna inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
1
2
OM52K29SE.book Page 452 Mond ay, December 10, 2018 4:19 PM

4537-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

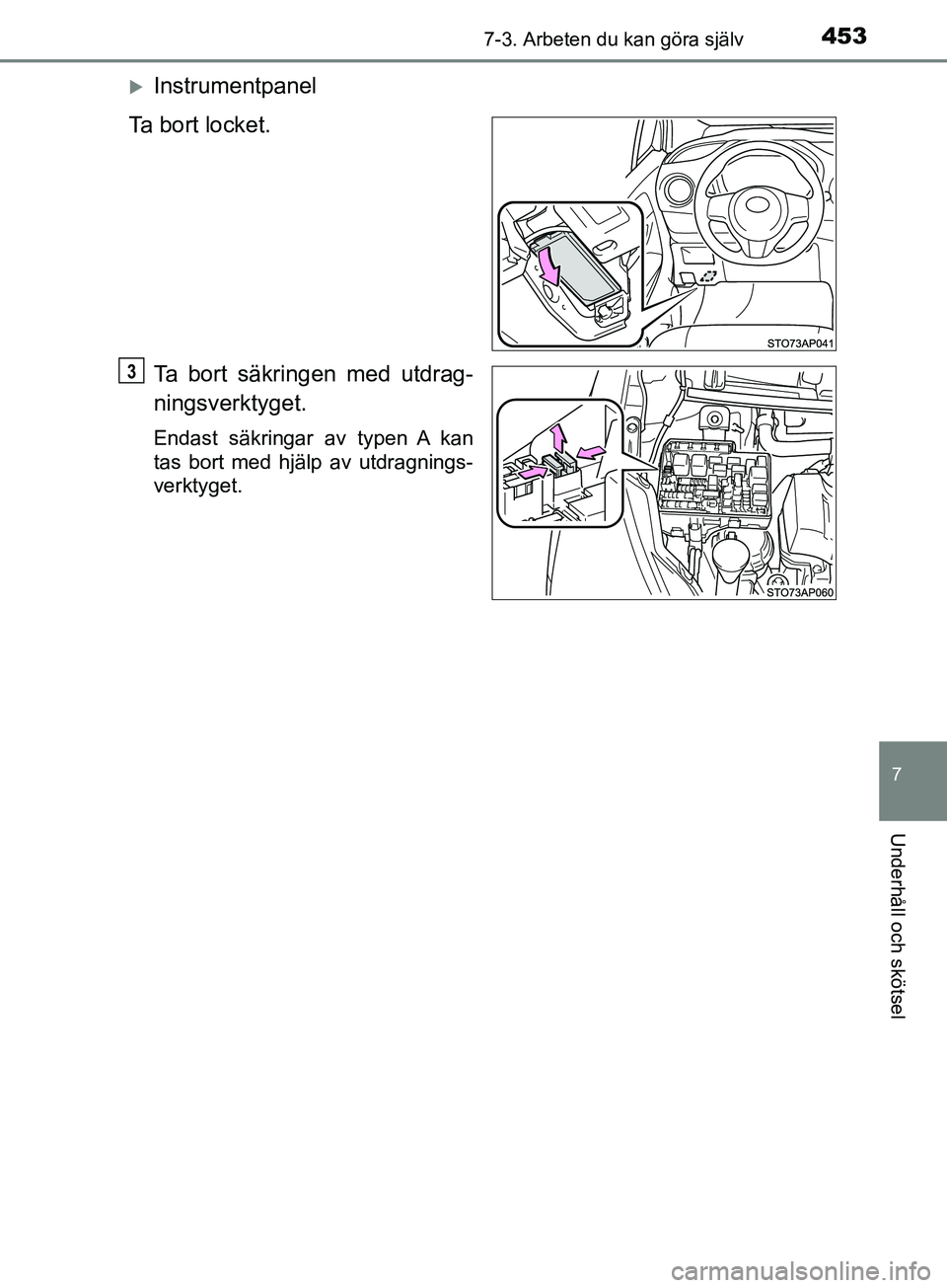

Instrumentpanel
Ta bort locket.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
3
OM52K29SE.book Page 453 Mond ay, December 10, 2018 4:19 PM

4547-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE

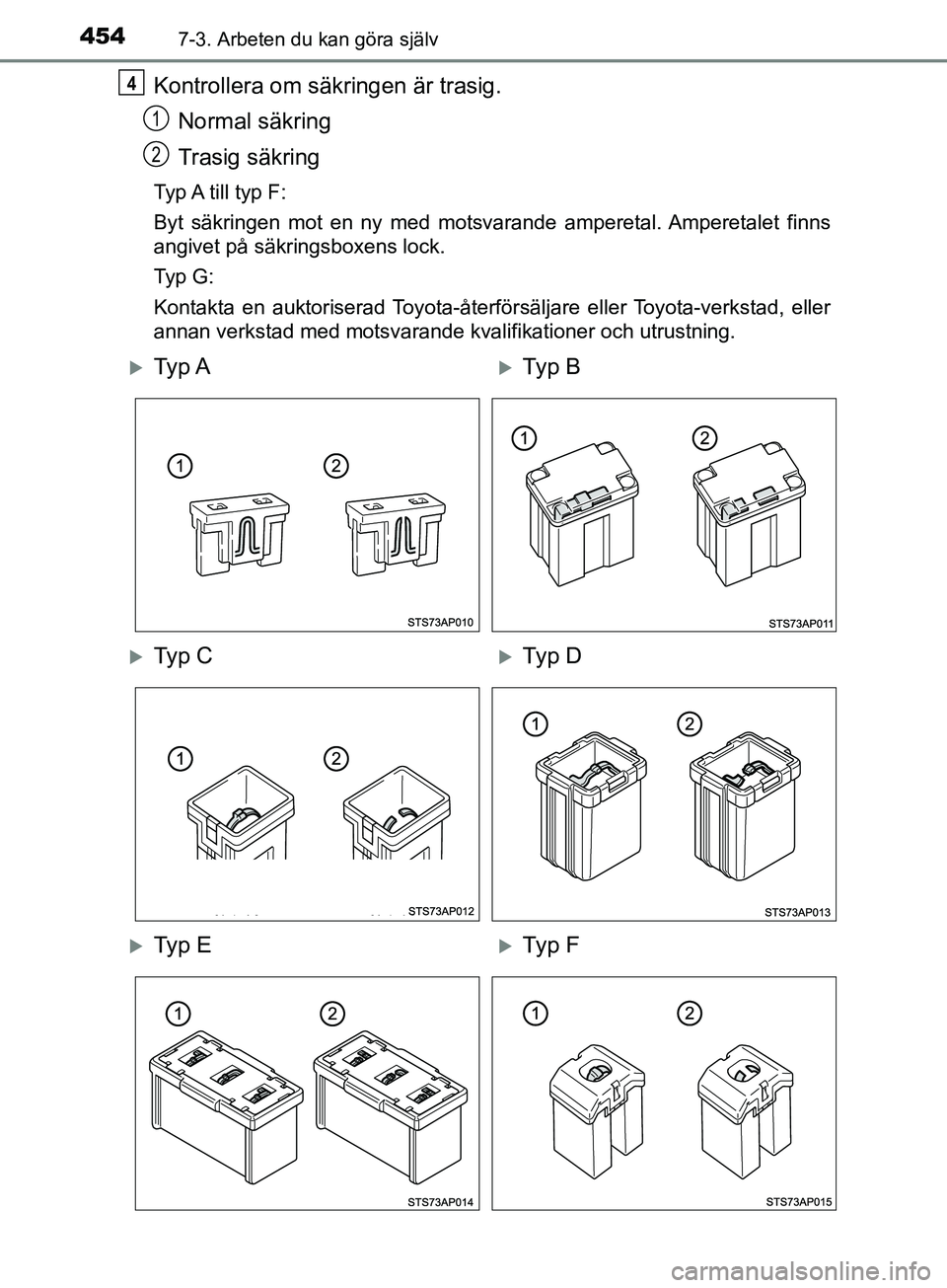

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A till typ F:
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Typ G:
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p ETy p F
OM52K29SE.book Page 454 Mond ay, December 10, 2018 4:19 PM

4557-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

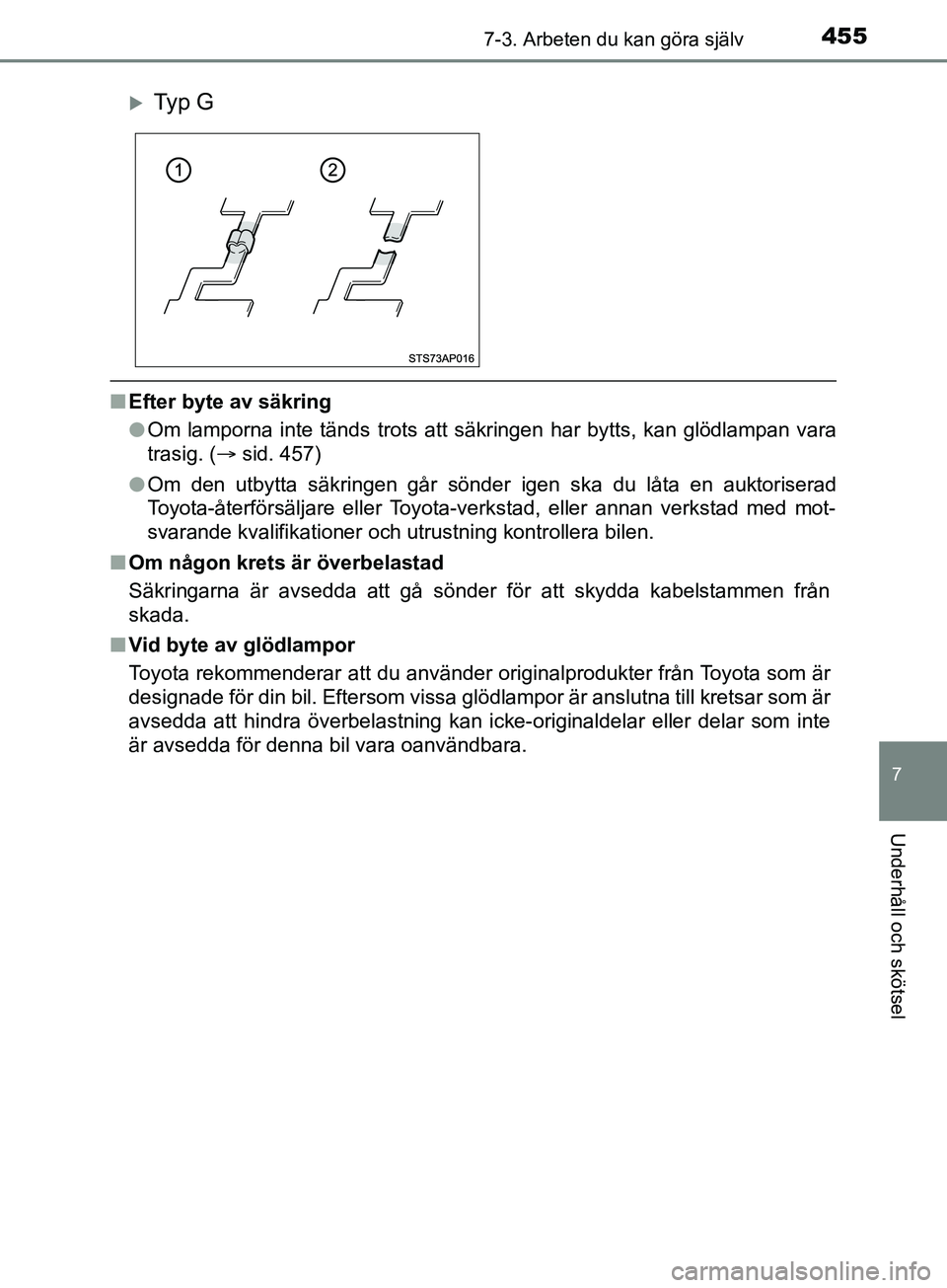

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 457)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
Ty p G
OM52K29SE.book Page 455 Mond ay, December 10, 2018 4:19 PM

4567-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SE
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära drivenheten
Du får aldrig kontrollera eller byta säkringar eftersom högspä\
nningsdelar
och kablage är placerade nära säkringsboxen.
Det kan orsaka en elektrisk stöt som kan leda till svåra eller livshotande
skador.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM52K29SE.book Page 456 Mond ay, December 10, 2018 4:19 PM

4577-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SE

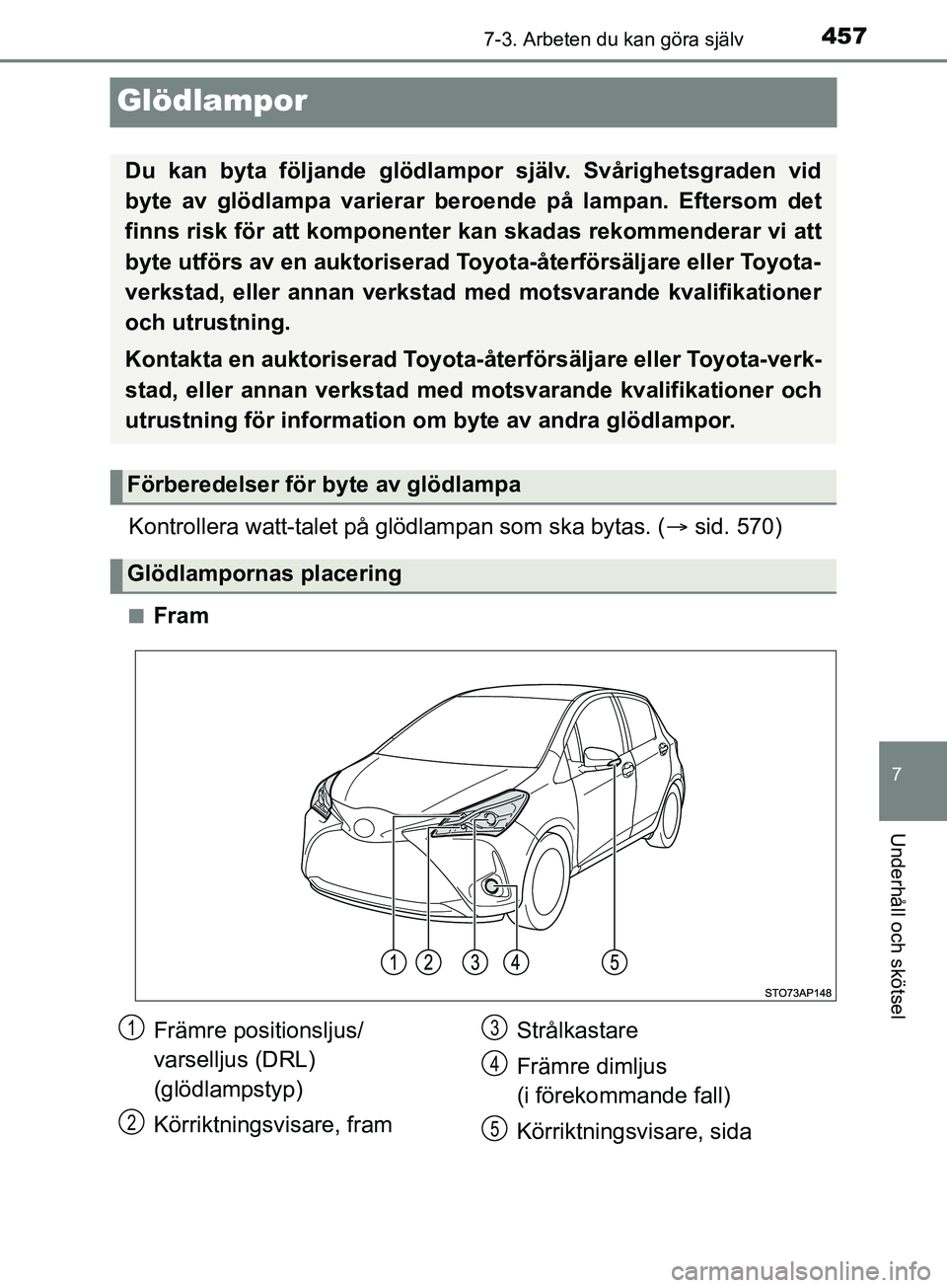

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 570)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning för information om byte av andra glödlampor.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/
varselljus (DRL)
(glödlampstyp)
Körriktningsvisare, fram Strålkastare
Främre dimljus
(i förekommande fall)
Körriktningsvisare, sida1
2
3
4
5
OM52K29SE.book Page 457 Mond
ay, December 10, 2018 4:19 PM

4587-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SEn

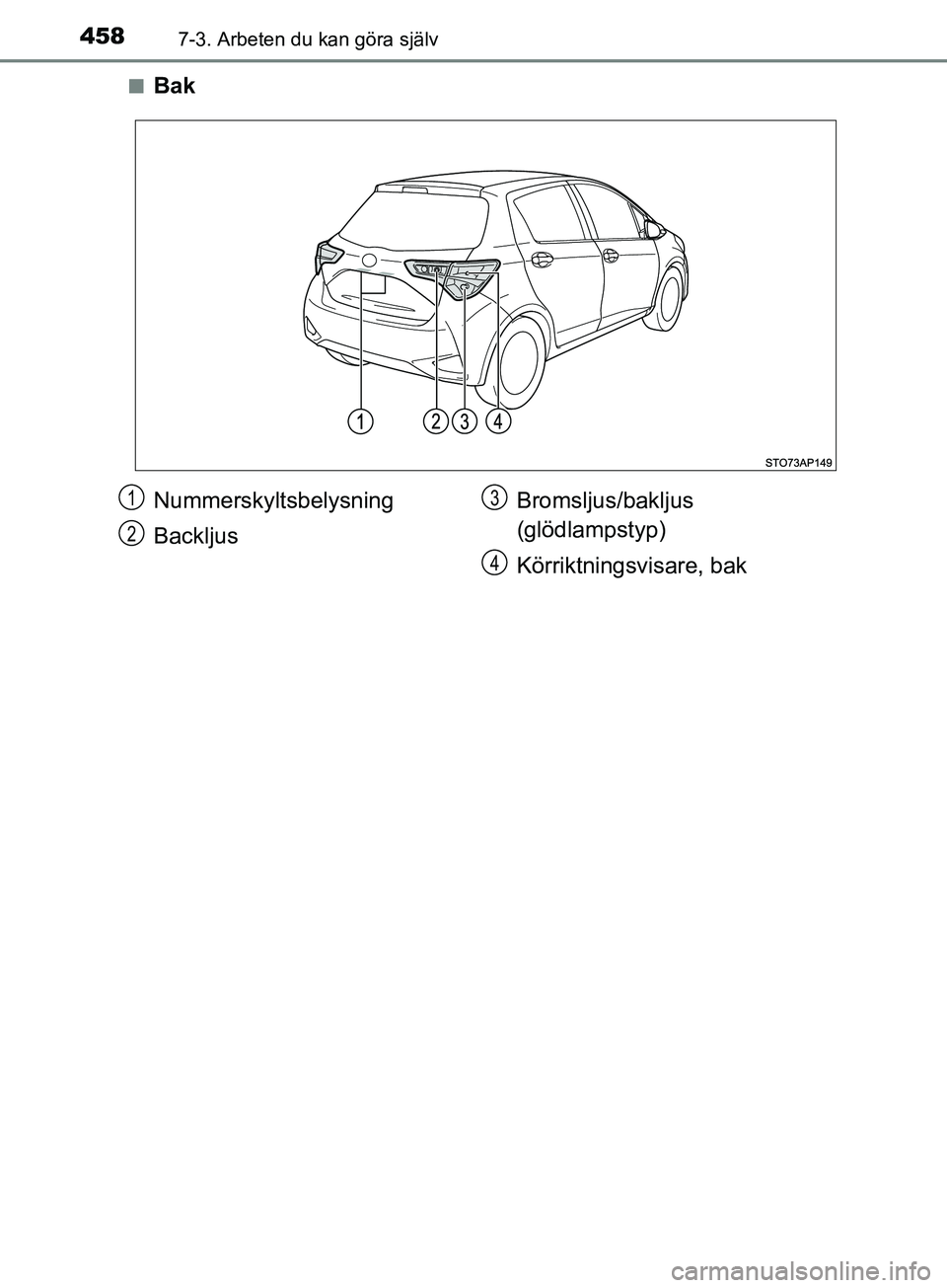

Bak
Nummerskyltsbelysning
Backljus
Bromsljus/bakljus
(glödlampstyp)
Körriktningsvisare, bak1
2
3
4
OM52K29SE.book Page 458 Mond
ay, December 10, 2018 4:19 PM

4597-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52K29SEn

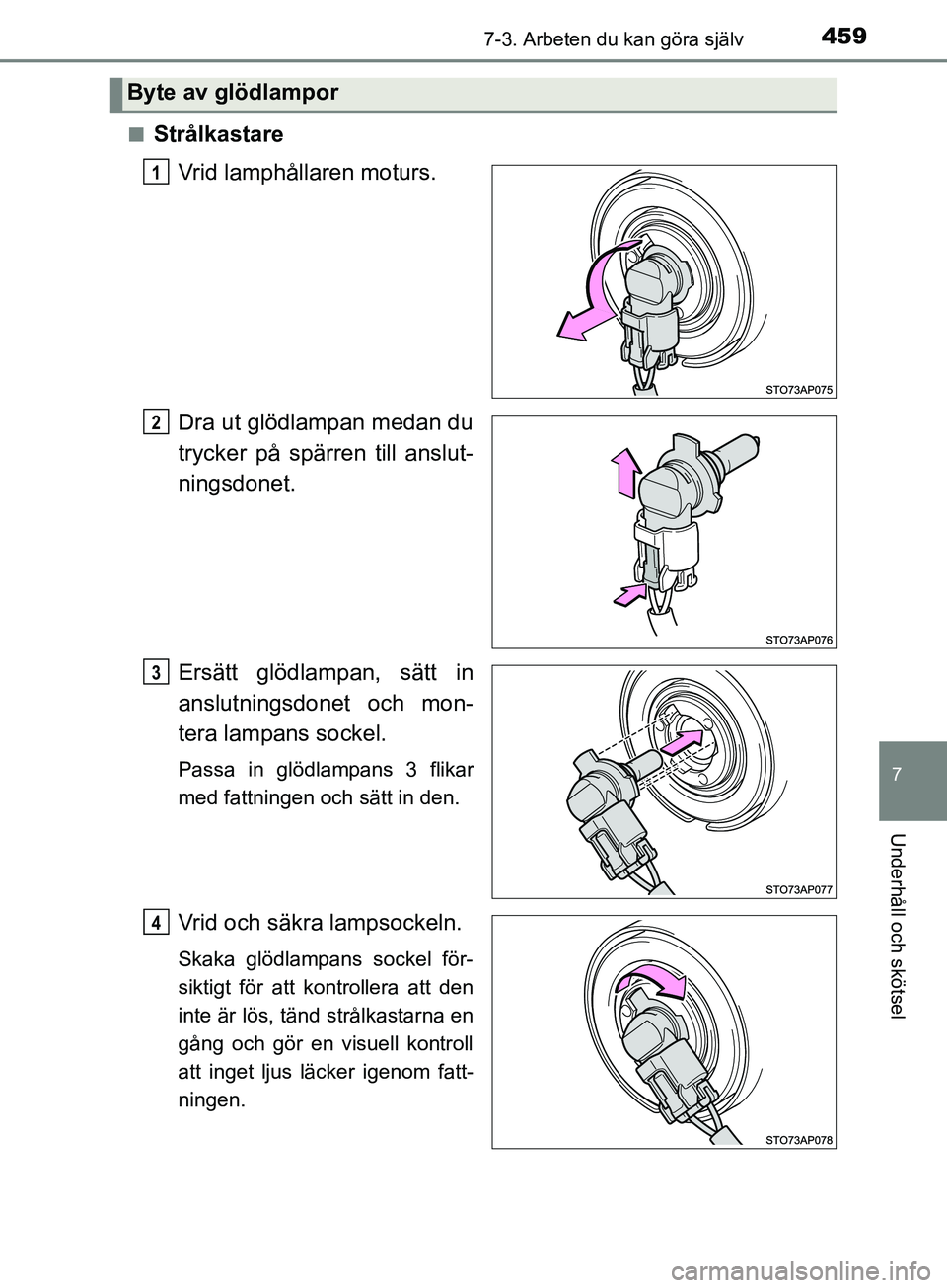

Strålkastare
Vrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan, sätt in
anslutningsdonet och mon-
tera lampans sockel.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
14
OM52K29SE.book Page 459 Mond ay, December 10, 2018 4:19 PM

4607-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52K29SEn

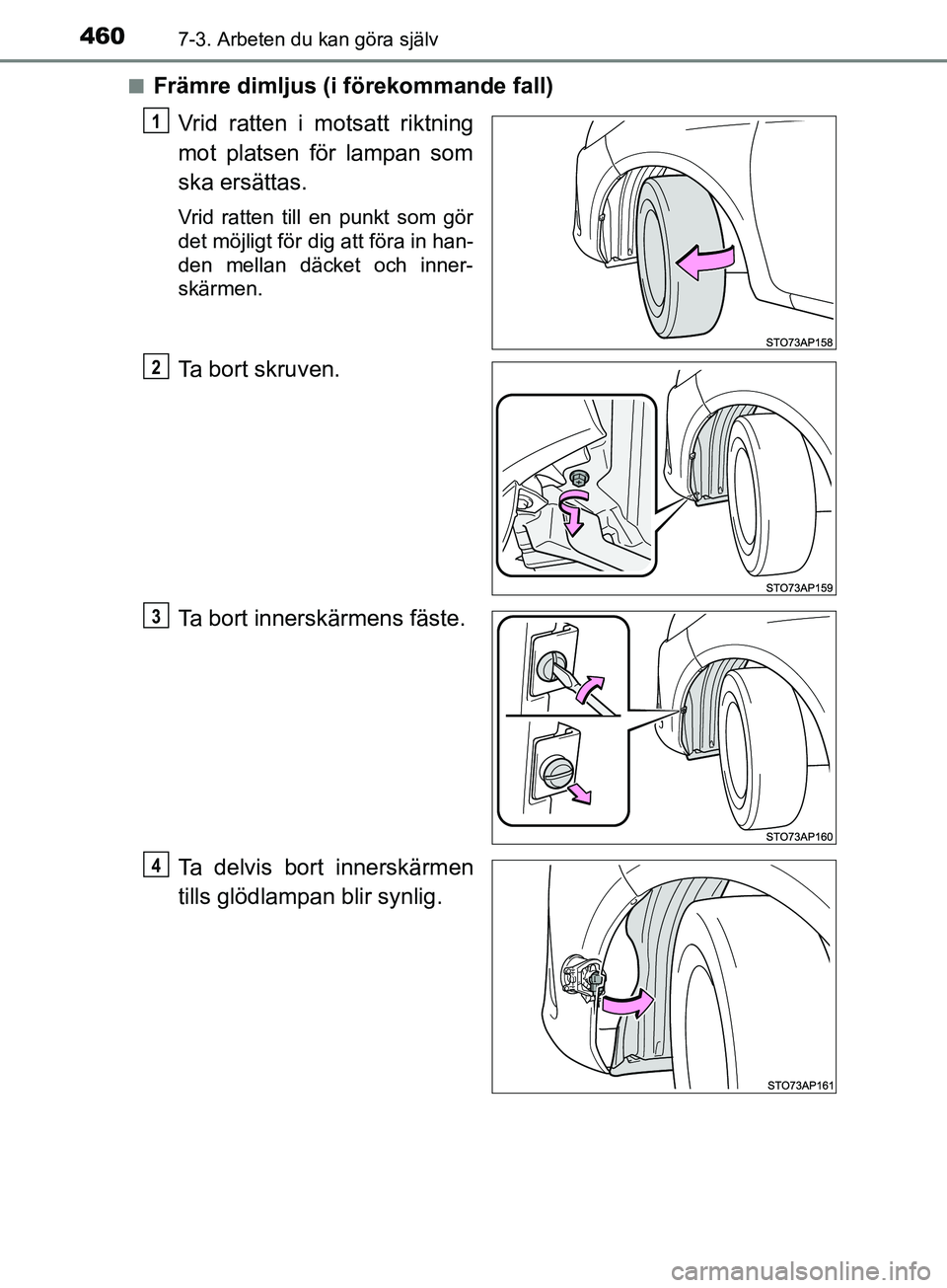

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta bort innerskärmens fäste.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
1
2
3
4
