TOYOTA YARIS 2019 Instructieboekje (in Dutch)

121
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52K29E

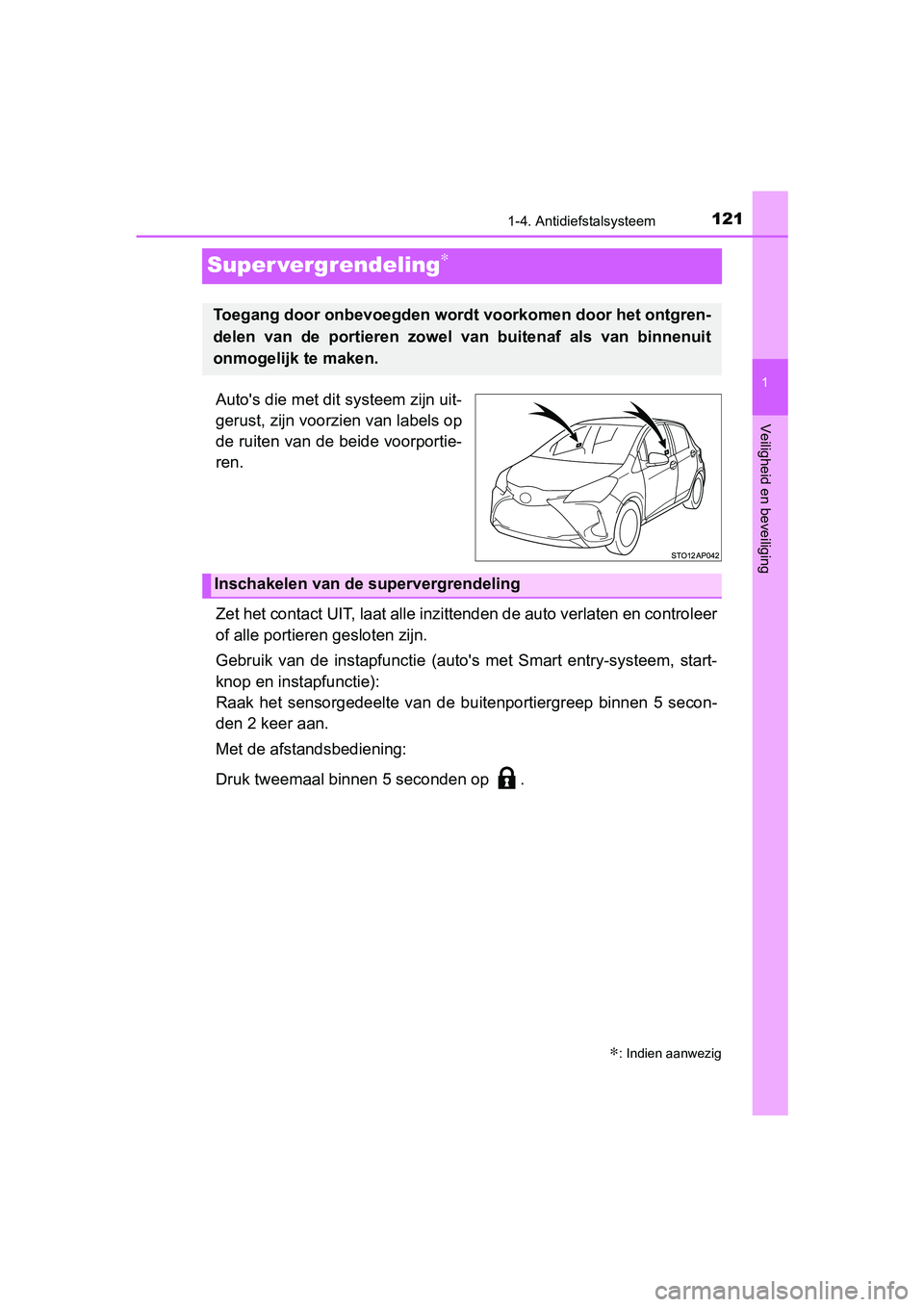

Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Gebruik van de instapfunctie (aut o's met Smart entry-systeem, start-
knop en instapfunctie):
Raak het sensorgedeelte van de b uitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_HV_OM_Europe_OM52K29E.b ook Page 121 Monday, October 8, 2018 11:51 AM

1221-4. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52K29E

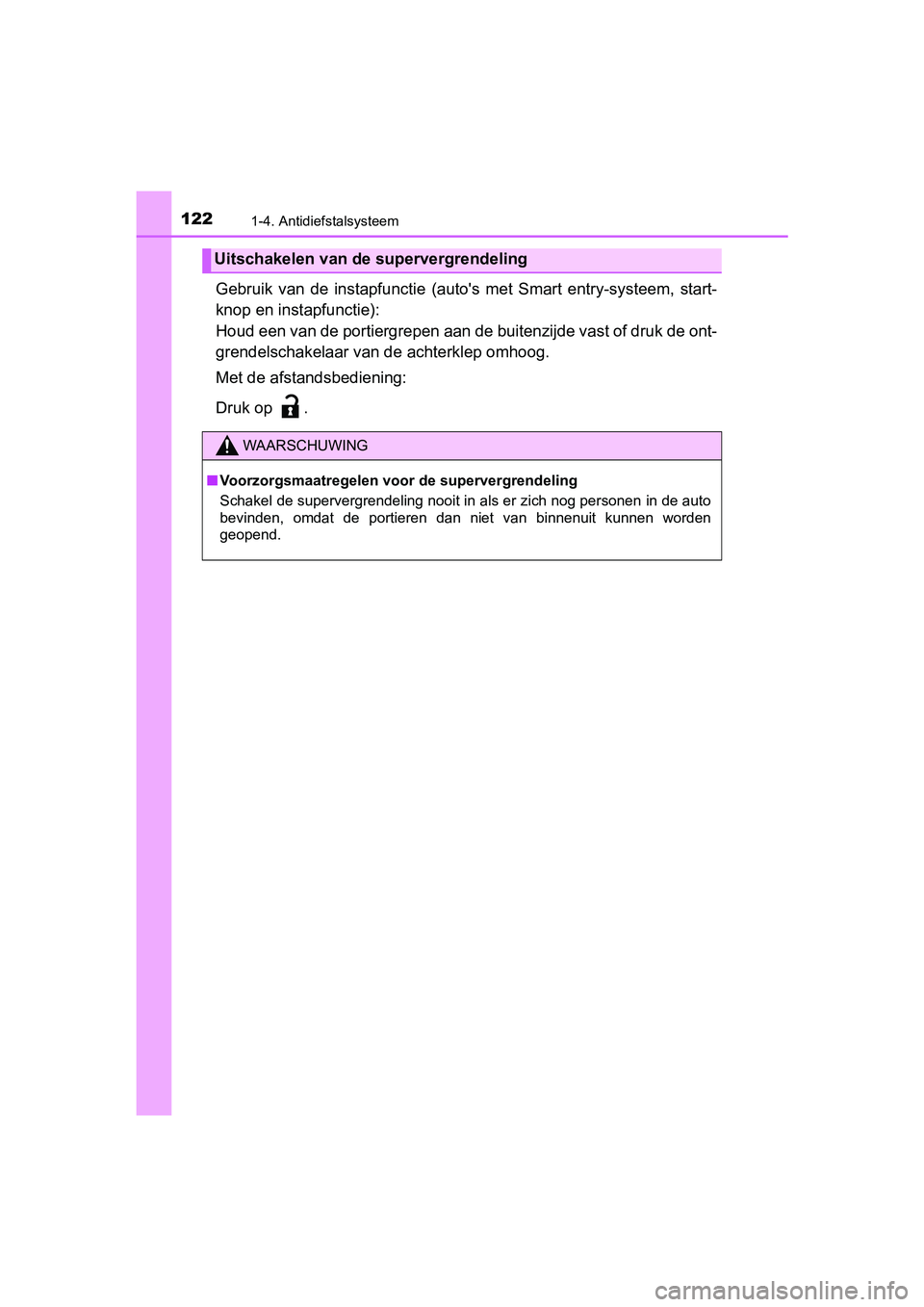

Gebruik van de instapfunctie (auto's met Smart entry-systeem, start-
knop en instapfunctie):
Houd een van de portiergrepen aan de buitenzijde vast of druk d e ont-
grendelschakelaar van de achterklep omhoog.
Met de afstandsbediening:
Druk op .
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen word en
geopend.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 122 Monday, October 8, 2018 11:51 AM

123

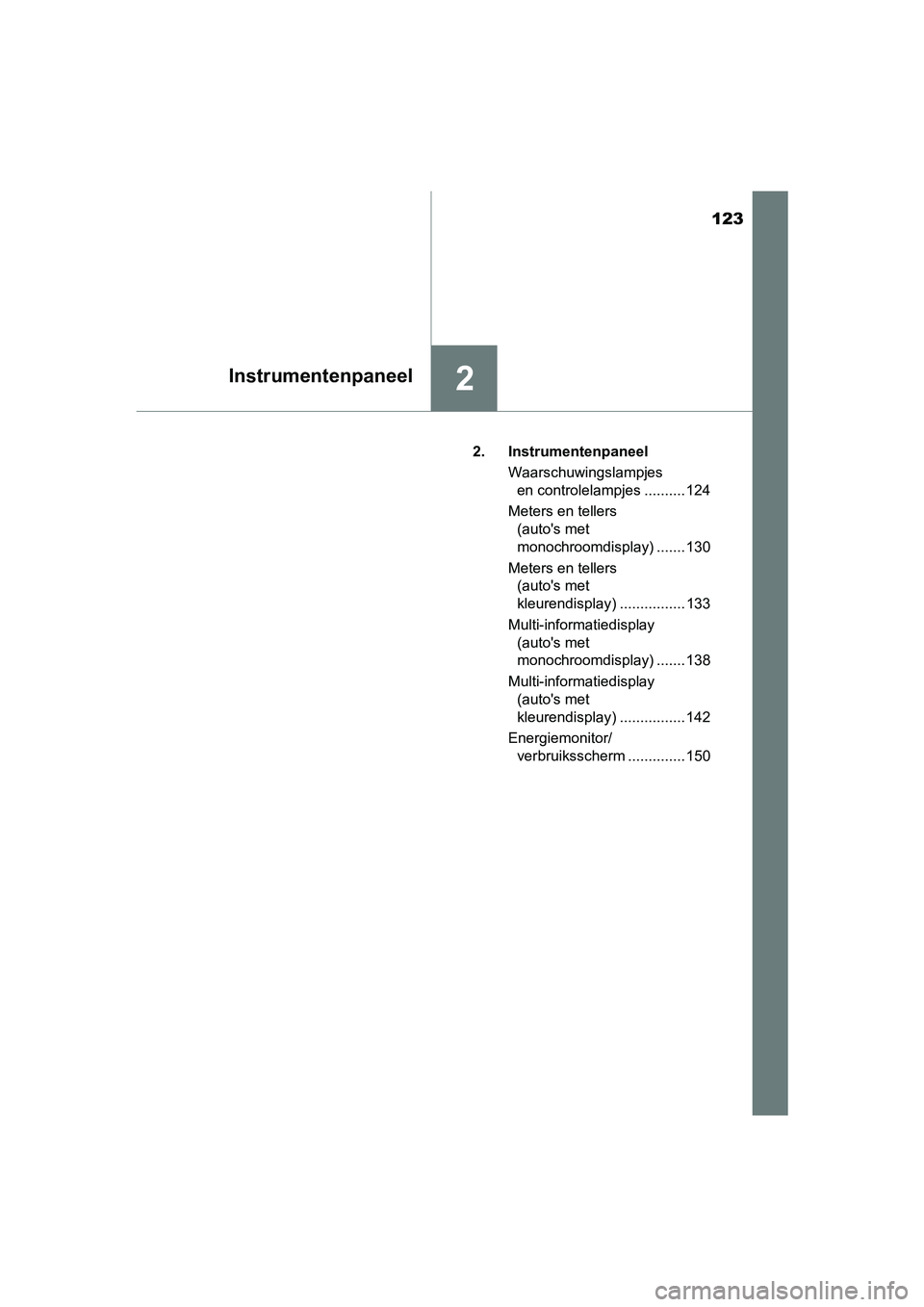

2Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 124
Meters en tellers (auto's met
monochroomdisplay) ....... 130
Meters en tellers (auto's met
kleurendisplay) ................ 133
Multi-informatiedisplay (auto's met
monochroomdisplay) ....... 138
Multi-informatiedisplay (auto's met
kleurendisplay) ................ 142
Energiemonitor/ verbruiksscherm .............. 150
YARIS_HV_OM_Europe_OM52K29E.b ook Page 123 Monday, October 8, 2018 11:51 AM

1242. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E

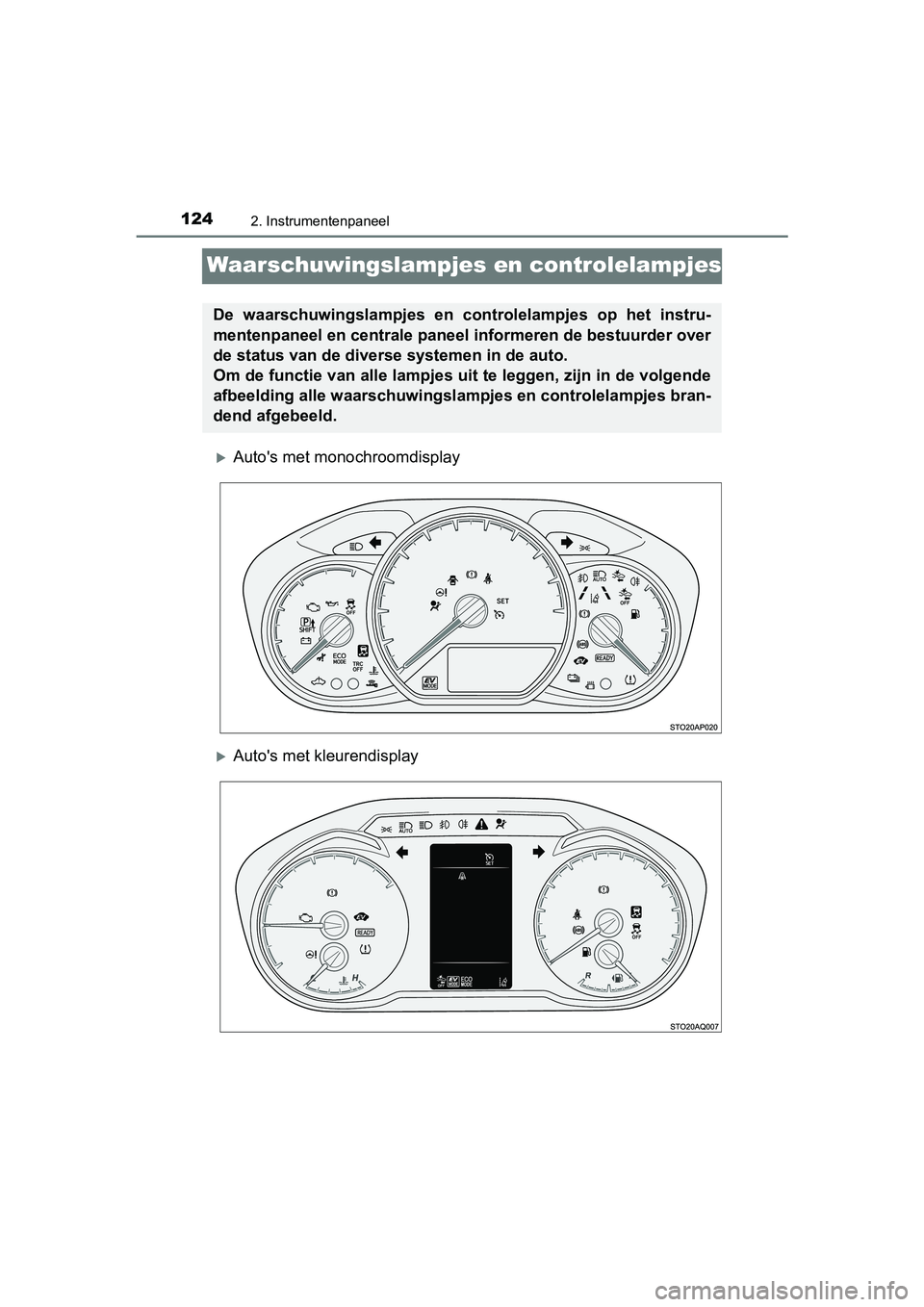

Waarschuwingslampjes en controlelampjes
Auto's met monochroomdisplay
Auto's met kleurendisplay
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en centrale paneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 124 Monday, October 8, 2018 11:51 AM

1252. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(→Blz. 560)*1
Waarschuwingslampje
ABS
(→Blz. 562)
*1, 8
Laadstroomcontrole-
lampje ( →Blz. 560)
*1
Waarschuwingslampje
elektrische stuurbe-
krachtiging
(→Blz. 562)
*9, 10
Laadstroomcontrole-
lampje ( →Blz. 560)
*1, 2, 6
Waarschuwingslampje
PCS ( →Blz. 562)
*1, 8Waarschuwingslampje
lage oliedruk
(→Blz. 561)*1, 3
Controlelampje Traction
Control ( →Blz. 563)
*9, 10
Waarschuwingslampje
lage oliedruk
(→Blz. 561)*2, 8
(Geel)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 563)
*1, 8
Waarschuwingslampje
hoge koelvloeistoftem-
peratuur (→Blz. 561)*1
(Geel)
Waarschuwingslampje
remsysteem
(→Blz. 563)
*9, 10
Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( →Blz. 561)*2, 8
(Geel)
Controlelampje
cruise control
(→Blz. 563)
*1, 8
Waarschuwingslampje
hybridesysteem
(→Blz. 561)*2, 8
(Geel)
Controlelampje LDA
(→Blz. 563)
*1
Motorcontrolelampje
(→Blz. 561)
*2, 7, 8
(Geel)
Controlelampjes
rijstrookmarkeringen
(→Blz. 563)
YARIS_HV_OM_Europe_OM52K29E.b ook Page 125 Monday, October 8, 2018 11:51 AM

1262. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E

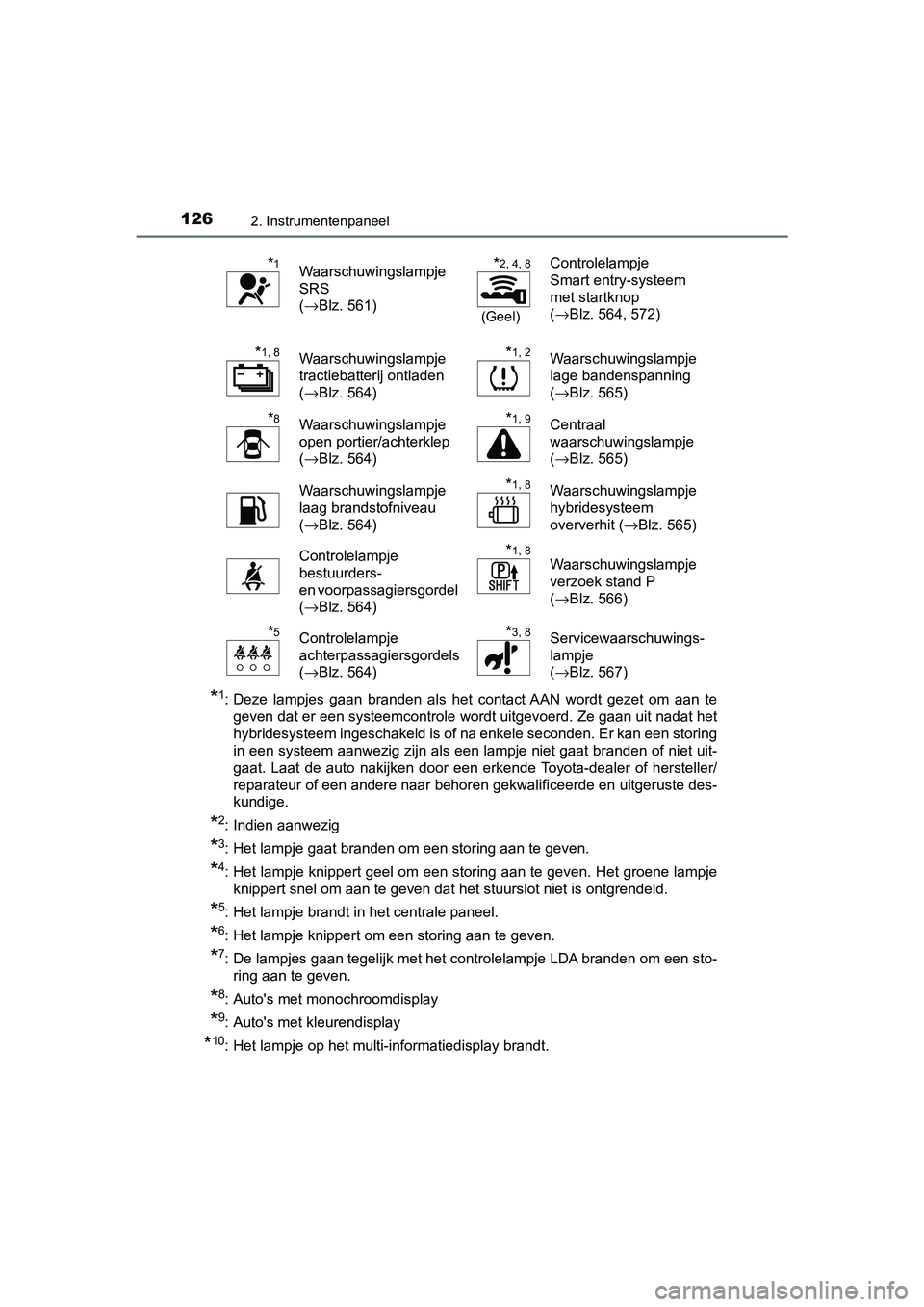

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert geel om een storing aan te geven. Het groe ne lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*5: Het lampje brandt in het centrale paneel.
*6: Het lampje knippert om een storing aan te geven.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-
ring aan te geven.
*8: Auto's met monochroomdisplay
*9: Auto's met kleurendisplay
*10: Het lampje op het multi-informatiedisplay brandt.
*1Waarschuwingslampje
SRS
( →Blz. 561)*2, 4, 8
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 564, 572)
*1, 8Waarschuwingslampje
tractiebatterij ontladen
(→Blz. 564)*1, 2Waarschuwingslampje
lage bandenspanning
(→Blz. 565)
*8Waarschuwingslampje
open portier/achterklep
(→Blz. 564)*1, 9Centraal
waarschuwingslampje
(→Blz. 565)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 564)*1, 8Waarschuwingslampje
hybridesysteem
oververhit ( →Blz. 565)
Controlelampje
bestuurders-
en voorpassagiersgordel
(→Blz. 564)*1, 8Waarschuwingslampje
verzoek stand P
(→Blz. 566)
*5Controlelampje
achterpassagiersgordels
(→Blz. 564)*3, 8Servicewaarschuwings-
lampje
(→Blz. 567)
YARIS_HV_OM_Europe_OM52K29E.b ook Page 126 Monday, October 8, 2018 11:51 AM

1272. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E

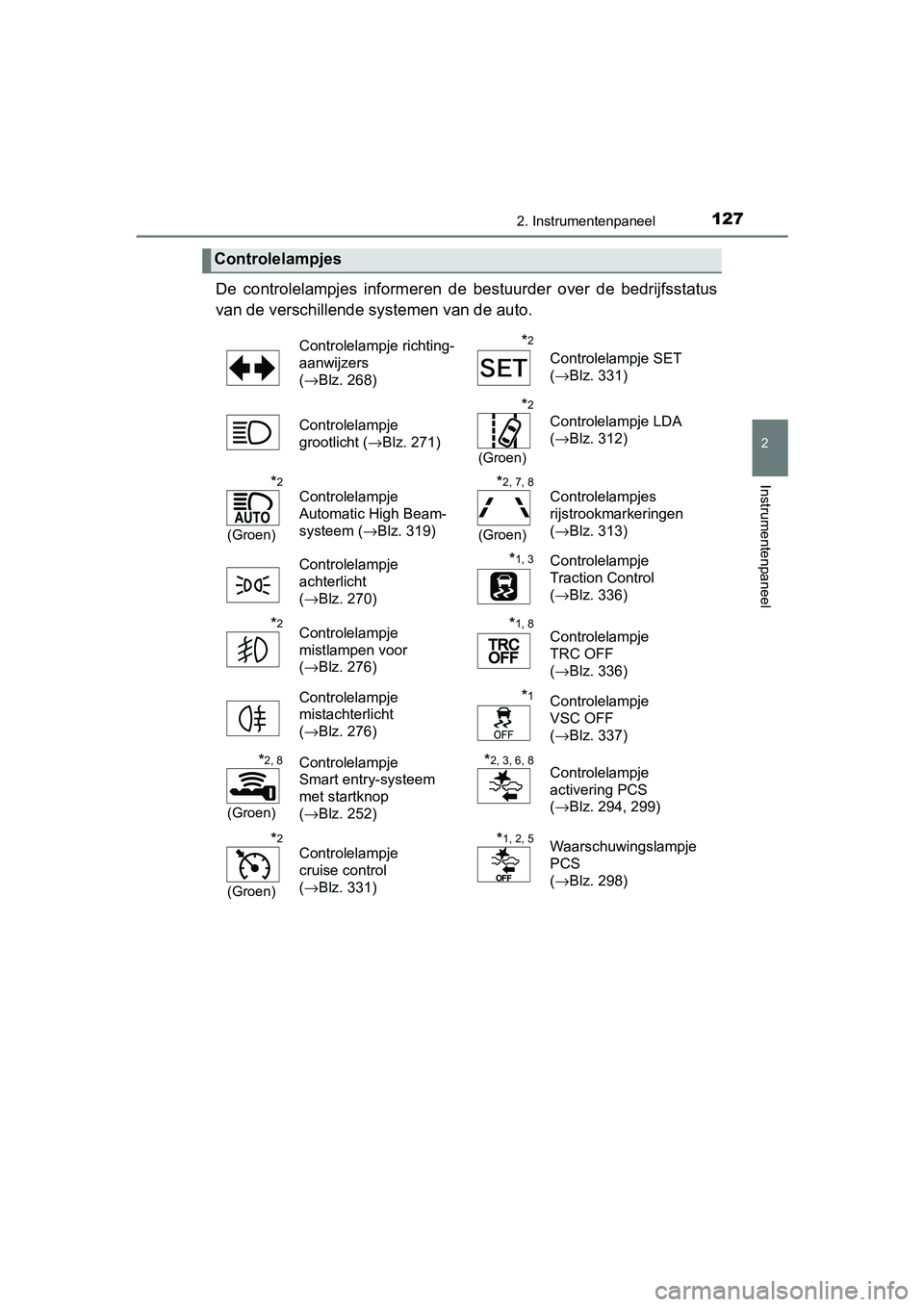

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 268)*2
Controlelampje SET
(→Blz. 331)
Controlelampje
grootlicht ( →Blz. 271)
*2
(Groen)
Controlelampje LDA
(→Blz. 312)
*2
(Groen)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 319)*2, 7, 8
(Groen)
Controlelampjes
rijstrookmarkeringen
(→Blz. 313)
Controlelampje
achterlicht
( →Blz. 270)
*1, 3Controlelampje
Traction Control
(→Blz. 336)
*2Controlelampje
mistlampen voor
(→Blz. 276)*1, 8Controlelampje
TRC OFF
(→Blz. 336)
Controlelampje
mistachterlicht
( →Blz. 276)
*1Controlelampje
VSC OFF
(→Blz. 337)
*2, 8
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 252)*2, 3, 6, 8Controlelampje
activering PCS
(→Blz. 294, 299)
*2
(Groen)
Controlelampje
cruise control
(→Blz. 331)*1, 2, 5Waarschuwingslampje
PCS
(→Blz. 298)
YARIS_HV_OM_Europe_OM52K29E.b ook Page 127 Monday, October 8, 2018 11:51 AM

1282. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*6: Het lampje gaat branden wanneer de systeeminstellingen worden gewij-
zigd.
*7: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat.
*8: Auto's met monochroomdisplay
*9: Auto's met kleurendisplay
*10: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat he t contro-
lelampje gedurende 10 seconden knipperen en blijft daarna brand en.
Controlelampje
EV MODE
(
→Blz. 261)
Controlelampje
PASSENGER AIR BAG
(→Blz. 58)
Controlelampje
ECO MODE
(
→Blz. 265)
EV-controlelampje
( →Blz. 94)
*9, 10Controlelampje waar-
schuwing voor gladheid
( →Blz. 133)
Controlelampje READY
( →Blz. 248, 252)
*4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 128 Monday, October 8, 2018 11:51 AM

1292. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E

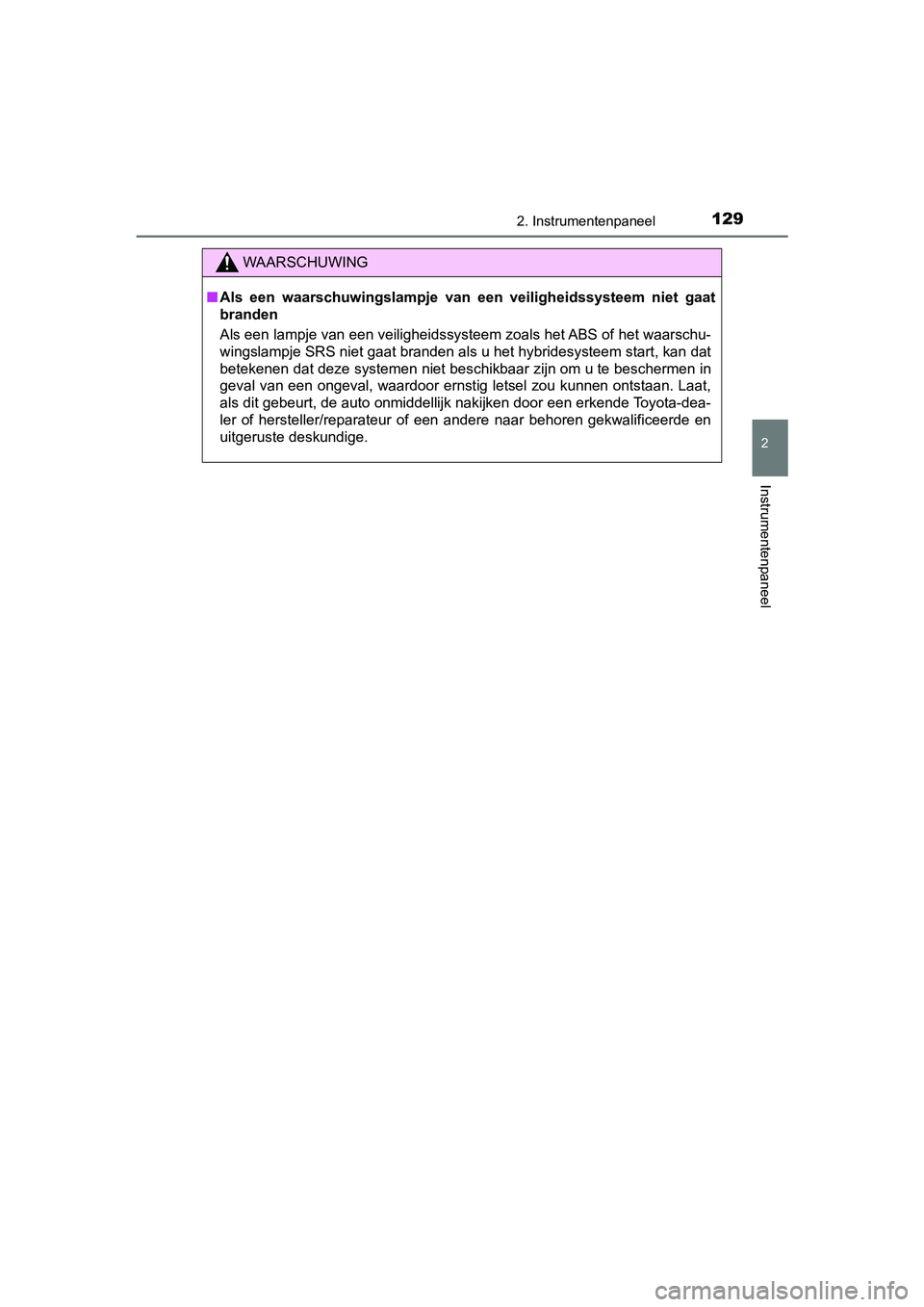

WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem star t, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat,
als dit gebeurt, de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 129 Monday, October 8, 2018 11:51 AM

1302. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52K29E

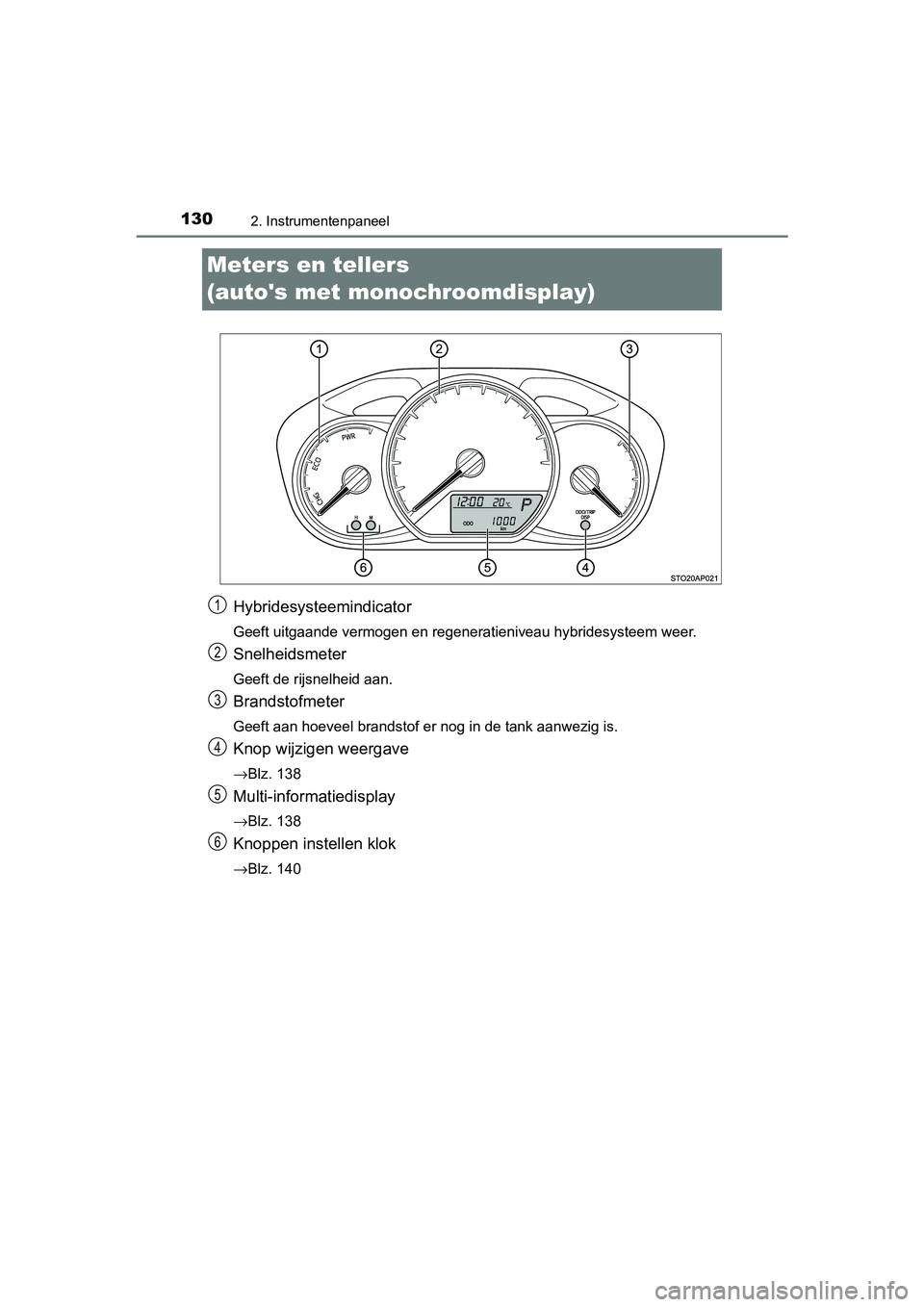

Meters en tellers
(auto's met monochroomdisplay)
Hybridesysteemindicator
Geeft uitgaande vermogen en regeneratieniveau hybridesysteem weer.
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Knop wijzigen weergave
→Blz. 138
Multi-informatiedisplay
→Blz. 138
Knoppen instellen klok
→Blz. 140
1
2
3
4
5
6
