TOYOTA YARIS 2019 Instructieboekje (in Dutch)

5117-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E

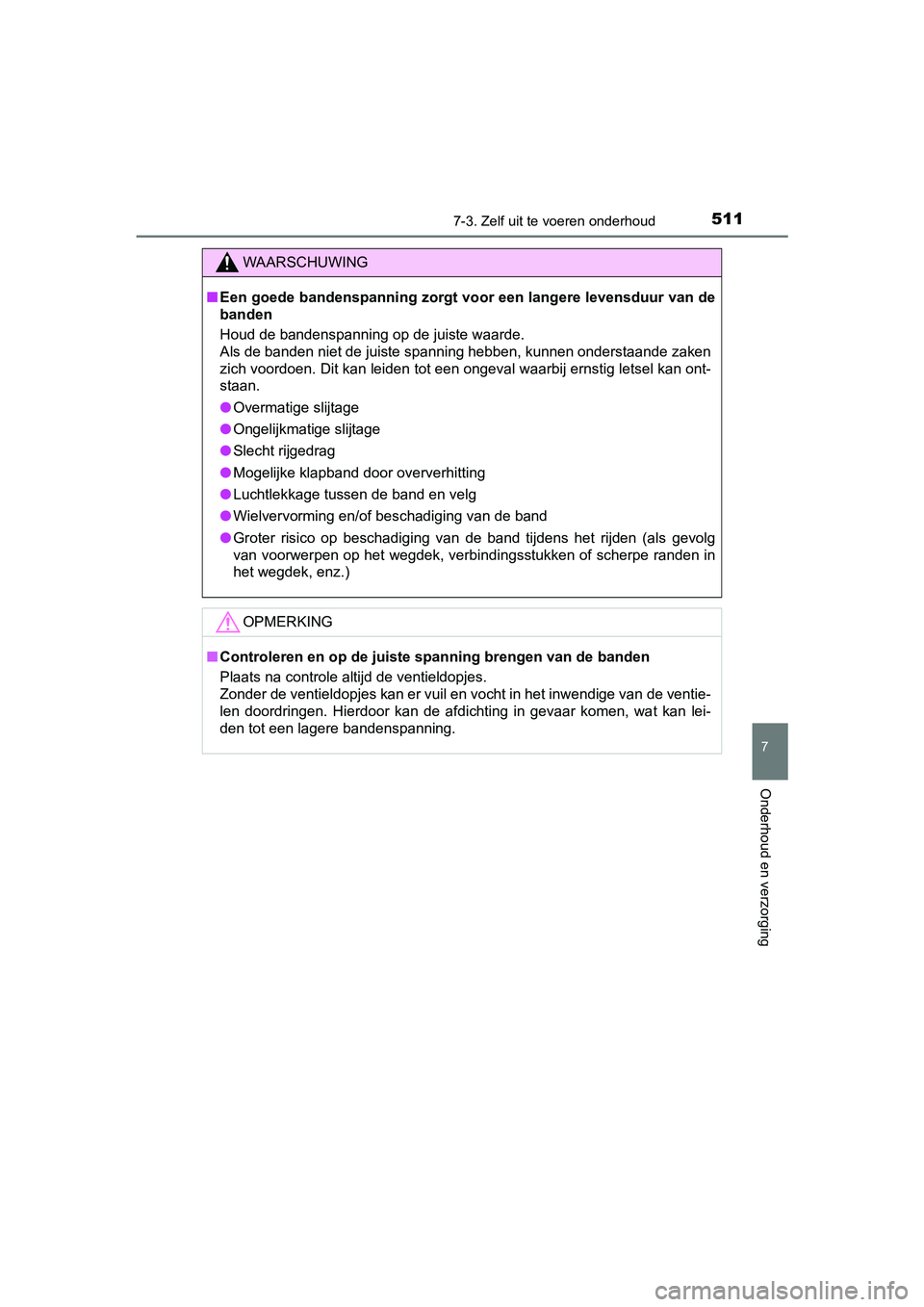

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig l etsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens het rijden (a ls gevolg
van voorwerpen op het wegdek, verbindingsstukken of scherpe ran den in
het wegdek, enz.)
OPMERKING
■ Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wa t kan lei-
den tot een lagere bandenspanning.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 511 Monday, October 8, 2018 11:51 AM

5127-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E

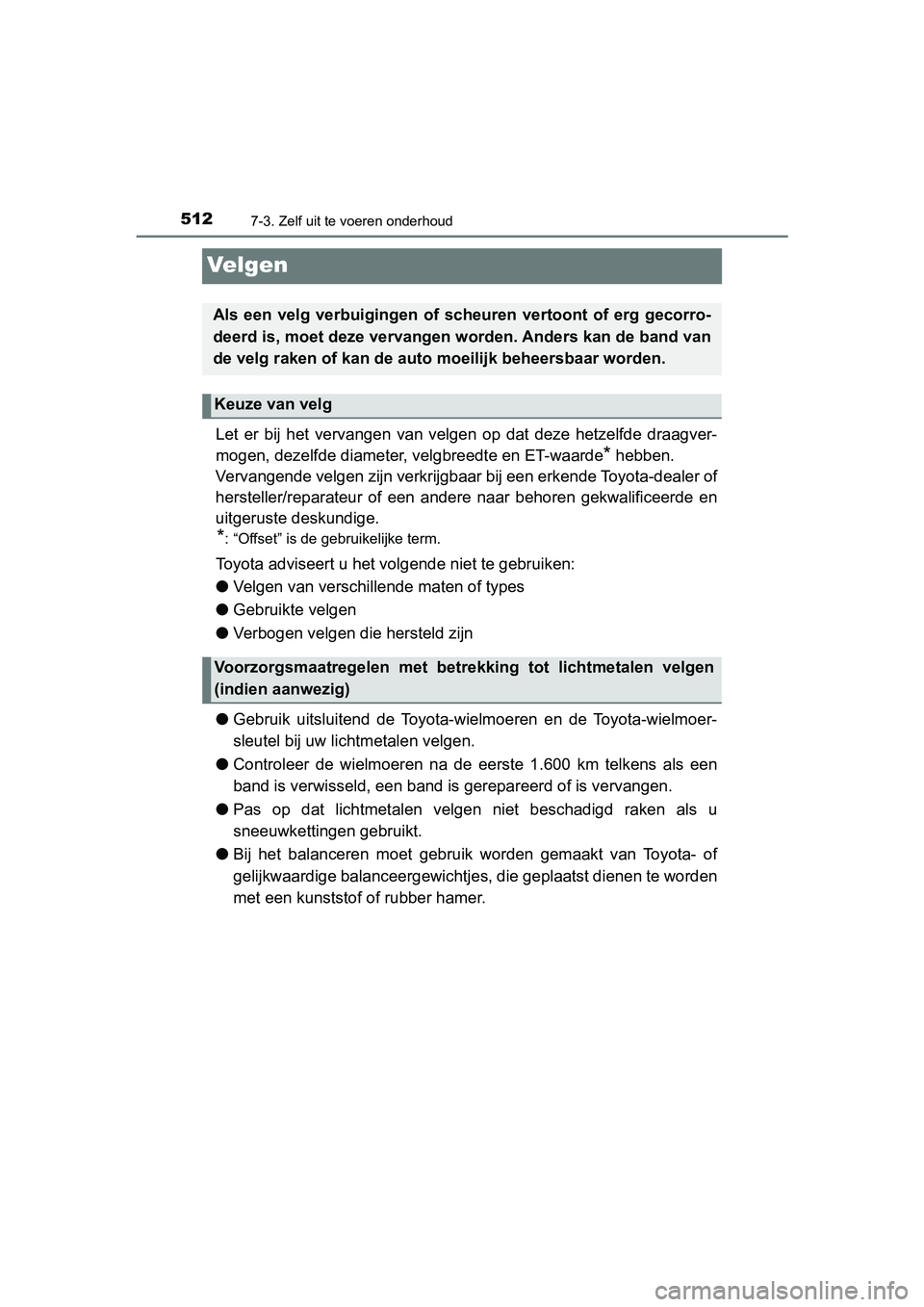

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het vol gende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lic htmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te wor den
met een kunststof of rubber hamer.
Als een velg verbuigingen of sch euren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Voorzorgsmaatregelen met betr ekking tot lichtmetalen velgen
(indien aanwezig)
YARIS_HV_OM_Europe_OM52K29E.b ook Page 512 Monday, October 8, 2018 11:51 AM

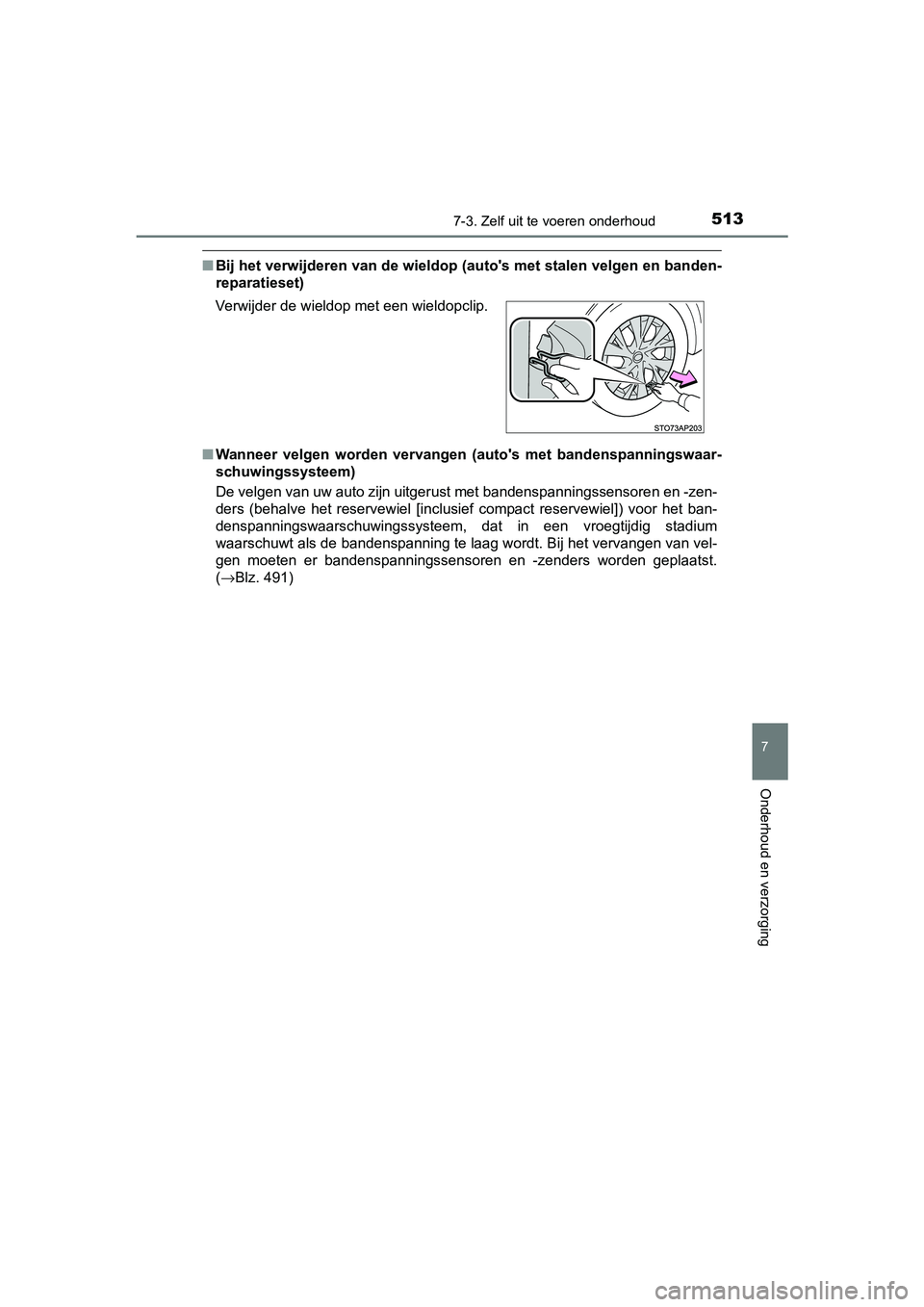

5137-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
■Bij het verwijderen van de wieldo p (auto's met stalen velgen en banden-
reparatieset)
■ Wanneer velgen worden vervangen (auto's met bandenspanningswaar-
schuwingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het reservewiel [inclusief compact reservewiel]) voor het ban-
denspanningswaarschuwingssysteem, dat in een vroegtijdig stadiu m
waarschuwt als de bandenspanning te laag wordt. Bij het vervang en van vel-
gen moeten er bandenspanningssensoren en -zenders worden geplaa tst.
( →Blz. 491)
Verwijder de wieldop met een wieldopclip.
YARIS_HV_OM_Europe_OM52K29E.b
ook Page 513 Monday, October 8, 2018 11:51 AM

5147-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E

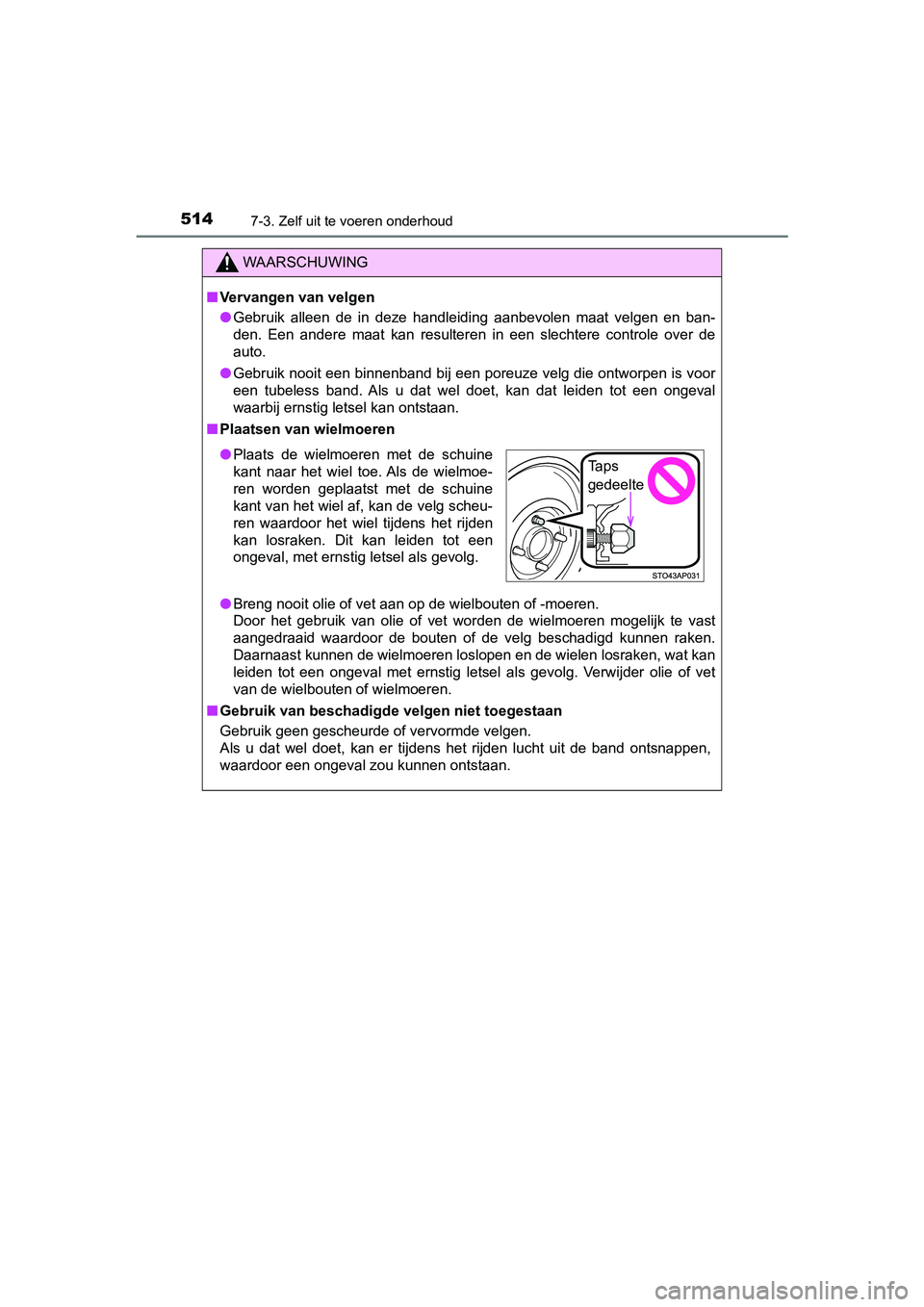

WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Taps
gedeelte
YARIS_HV_OM_Europe_OM52K29E.b ook Page 514 Monday, October 8, 2018 11:51 AM

5157-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E

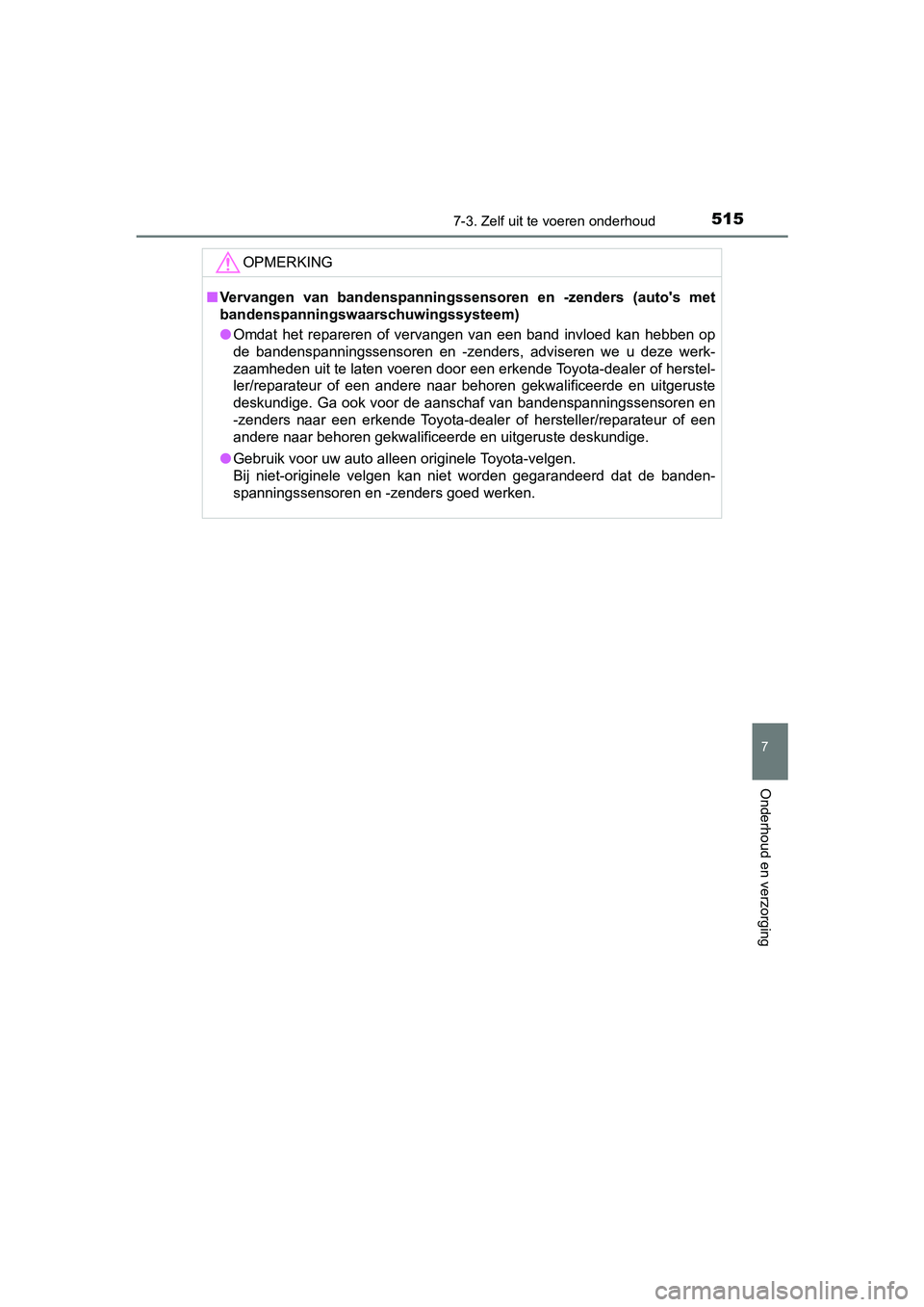

OPMERKING
■Vervangen van bandenspanningssen soren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 515 Monday, October 8, 2018 11:51 AM

5167-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E

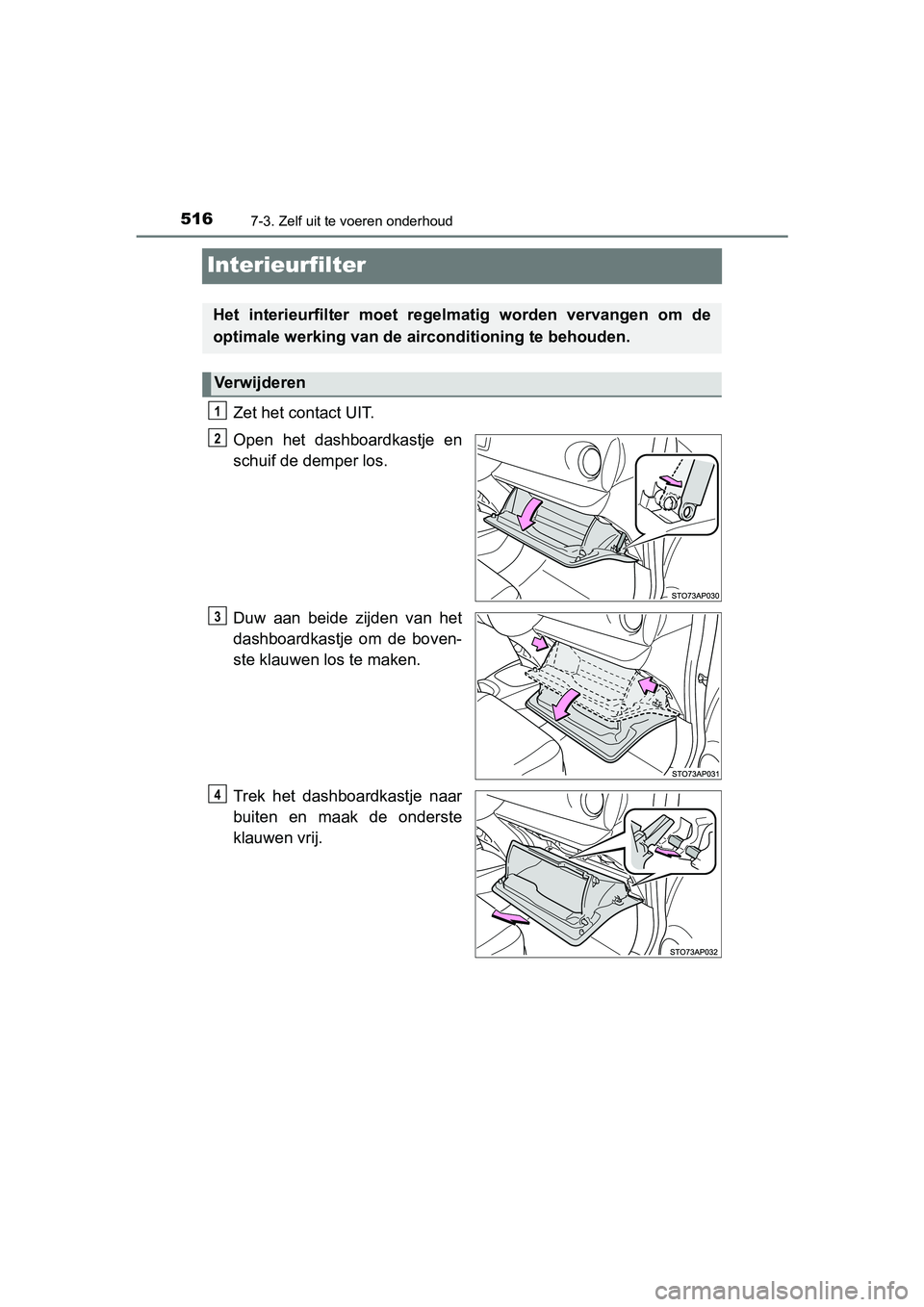

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken.
Trek het dashboardkastje naar
buiten en maak de onderste
klauwen vrij.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 516 Monday, October 8, 2018 11:51 AM

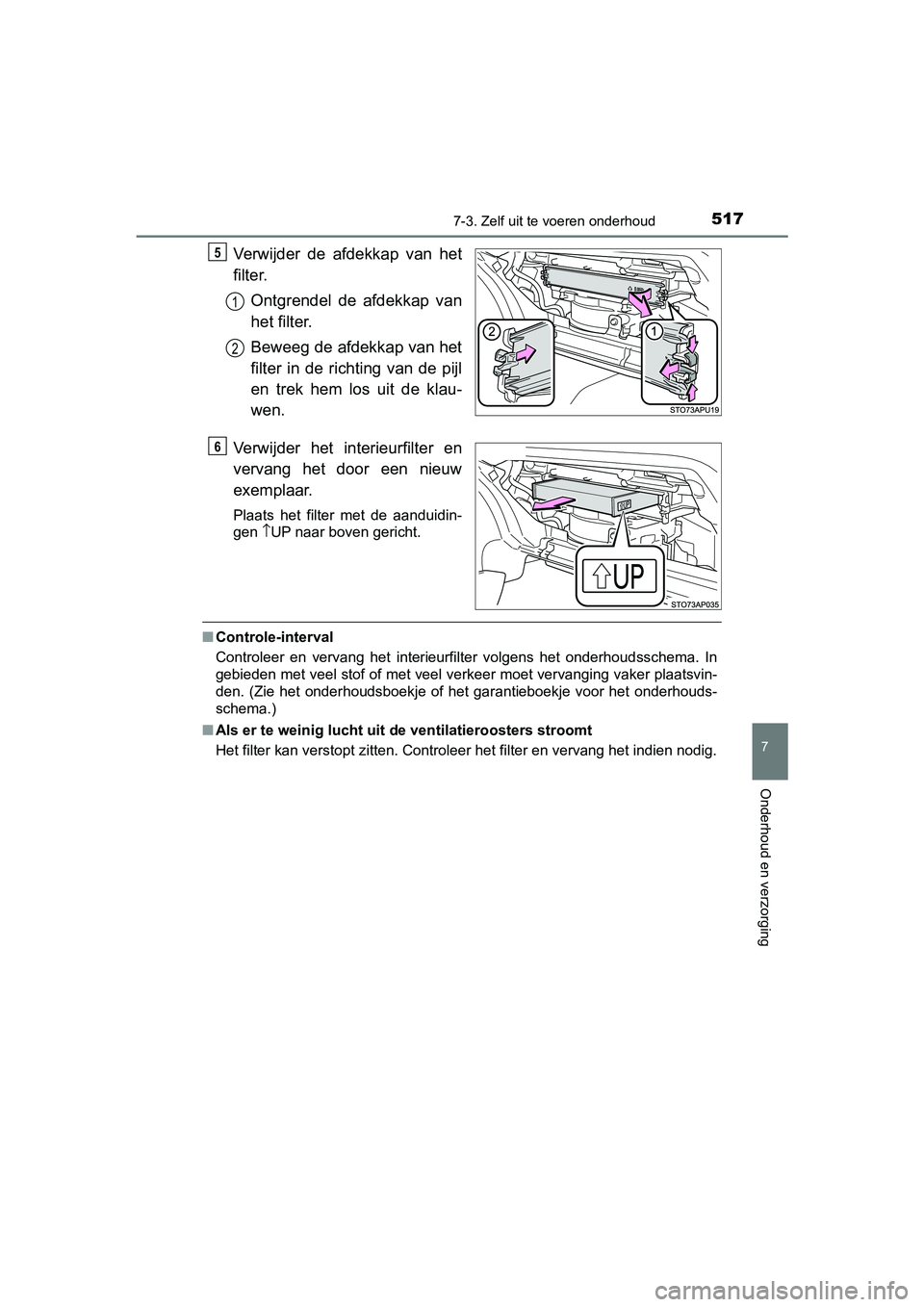

5177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van
het filter.
Beweeg de afdekkap van het
filter in de richting van de pijl
en trek hem los uit de klau-
wen.
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
Plaats het filter met de aanduidin-
gen \b UP naar boven gericht.
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
5
1
2
6
YARIS_HV_OM_Europe_OM52K29E.book Page 517 Monday, October 8, 2018 11:51 AM

5187-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E

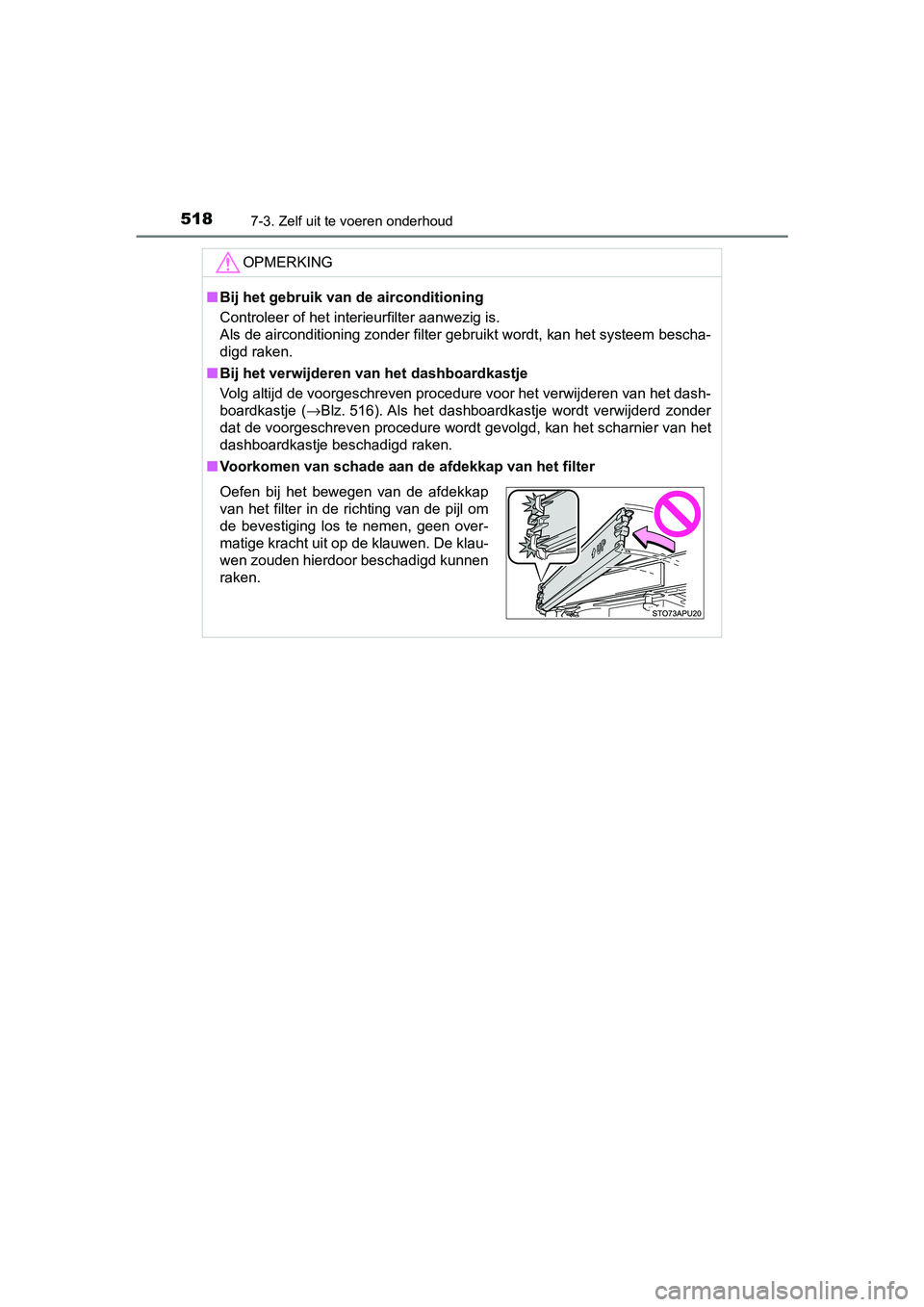

OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 516). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 518 Monday, October 8, 2018 11:51 AM

5197-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E

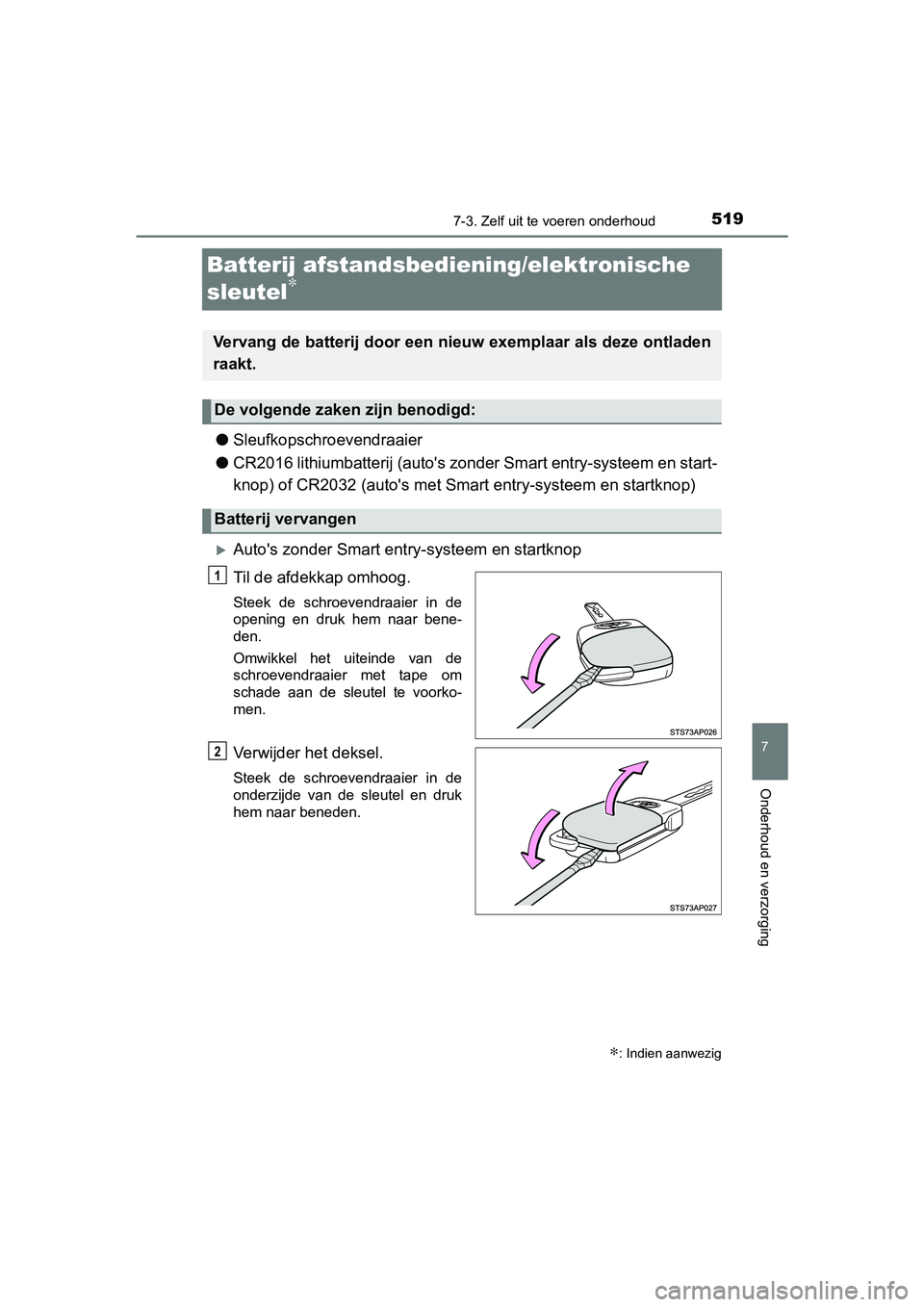

Batterij afstandsbediening/elektronische
sleutel
∗
●Sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 (auto's met Sm art entry-systeem en startknop)
Auto's zonder Smart ent ry-systeem en startknop
Til de afdekkap omhoog.
Steek de schroevendraaier in de
opening en druk hem naar bene-
den.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder het deksel.
Steek de schroevendraaier in de
onderzijde van de sleutel en druk
hem naar beneden.
∗: Indien aanwezig
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
YARIS_HV_OM_Europe_OM52K29E.b ook Page 519 Monday, October 8, 2018 11:51 AM

5207-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E

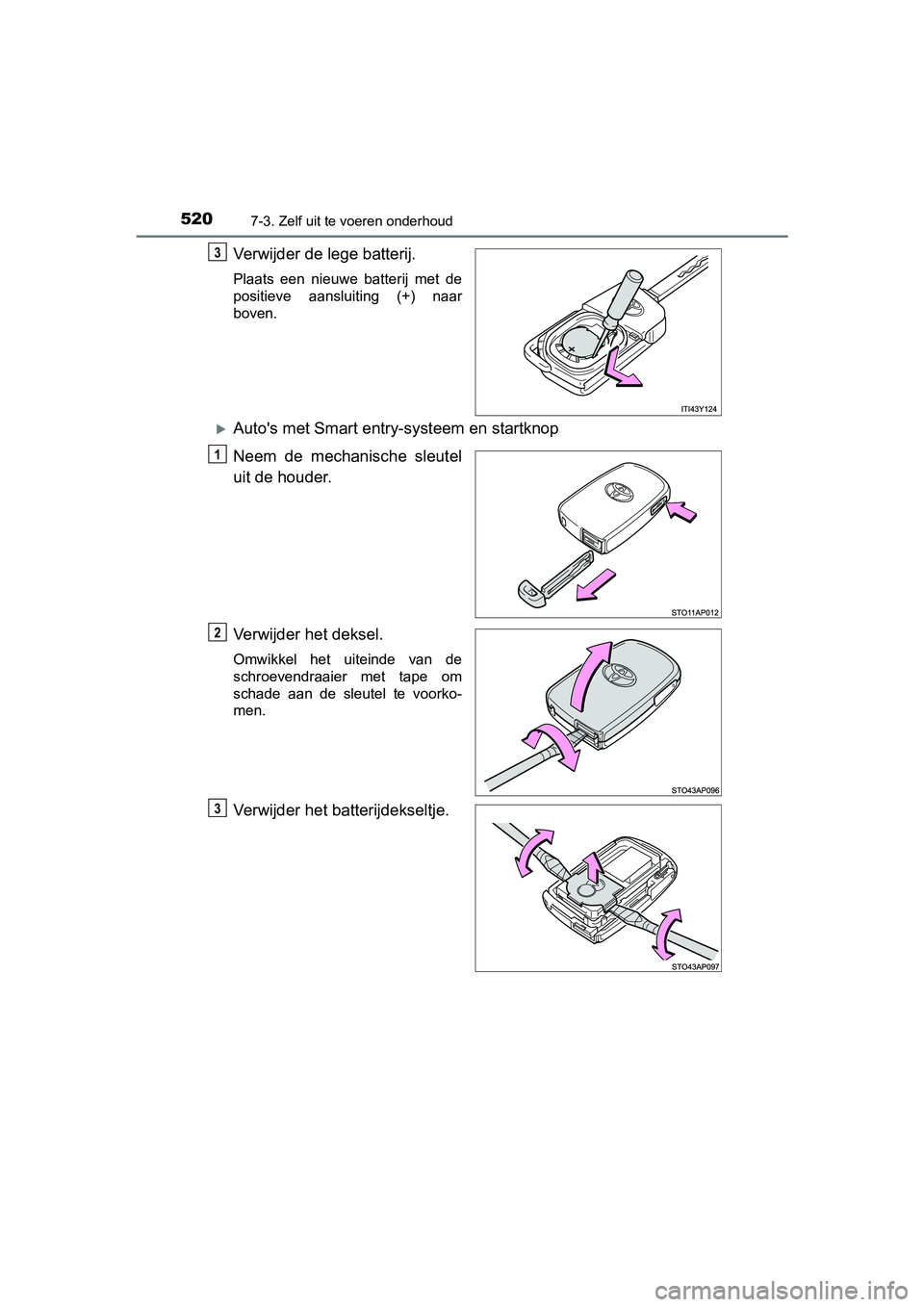

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder het batterijdekseltje.
3
1
2
3
