5217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbat terij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de a fstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 521 Monday, October 8, 2018 11:51 AM

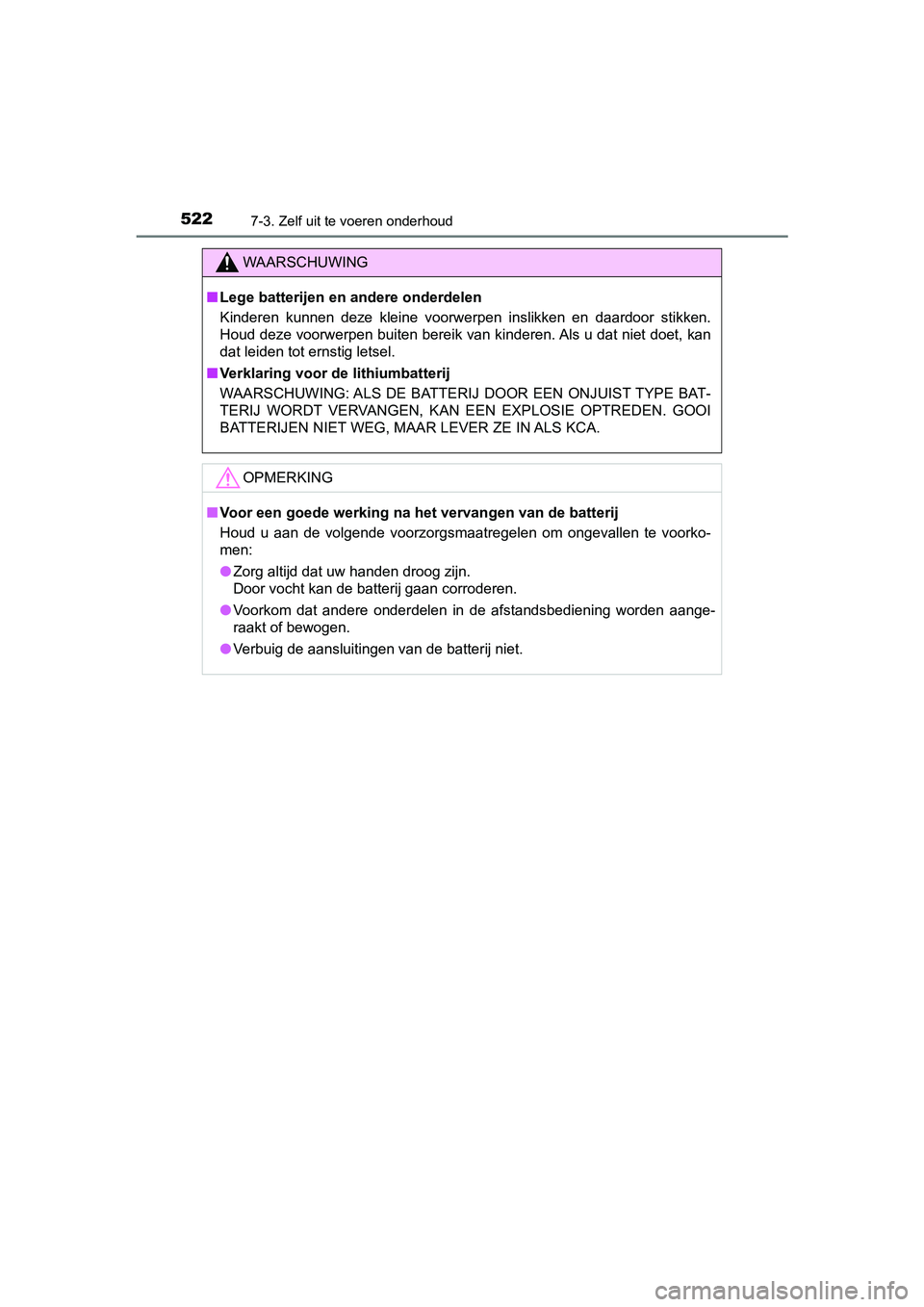

Page 522 of 676

5227-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING: ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BAT-
TERIJ WORDT VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI
BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
YARIS_HV_OM_Europe_OM52K29E.b ook Page 522 Monday, October 8, 2018 11:51 AM

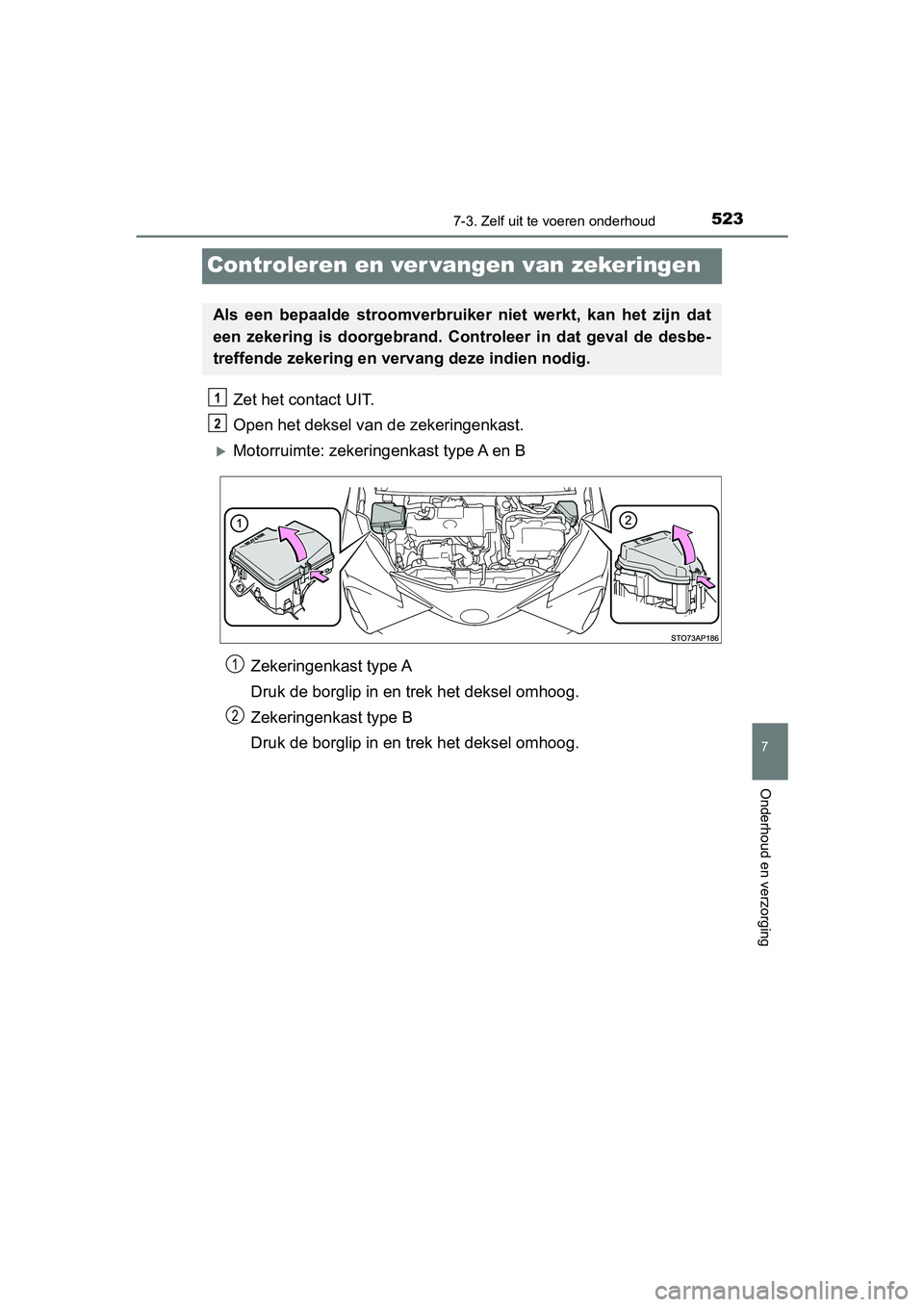

Page 523 of 676

5237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte: zekeringenkast type A en B
Zekeringenkast type A
Druk de borglip in en trek het deksel omhoog.
Zekeringenkast type B
Druk de borglip in en trek het deksel omhoog.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
1
2
YARIS_HV_OM_Europe_OM52K29E.b ook Page 523 Monday, October 8, 2018 11:51 AM

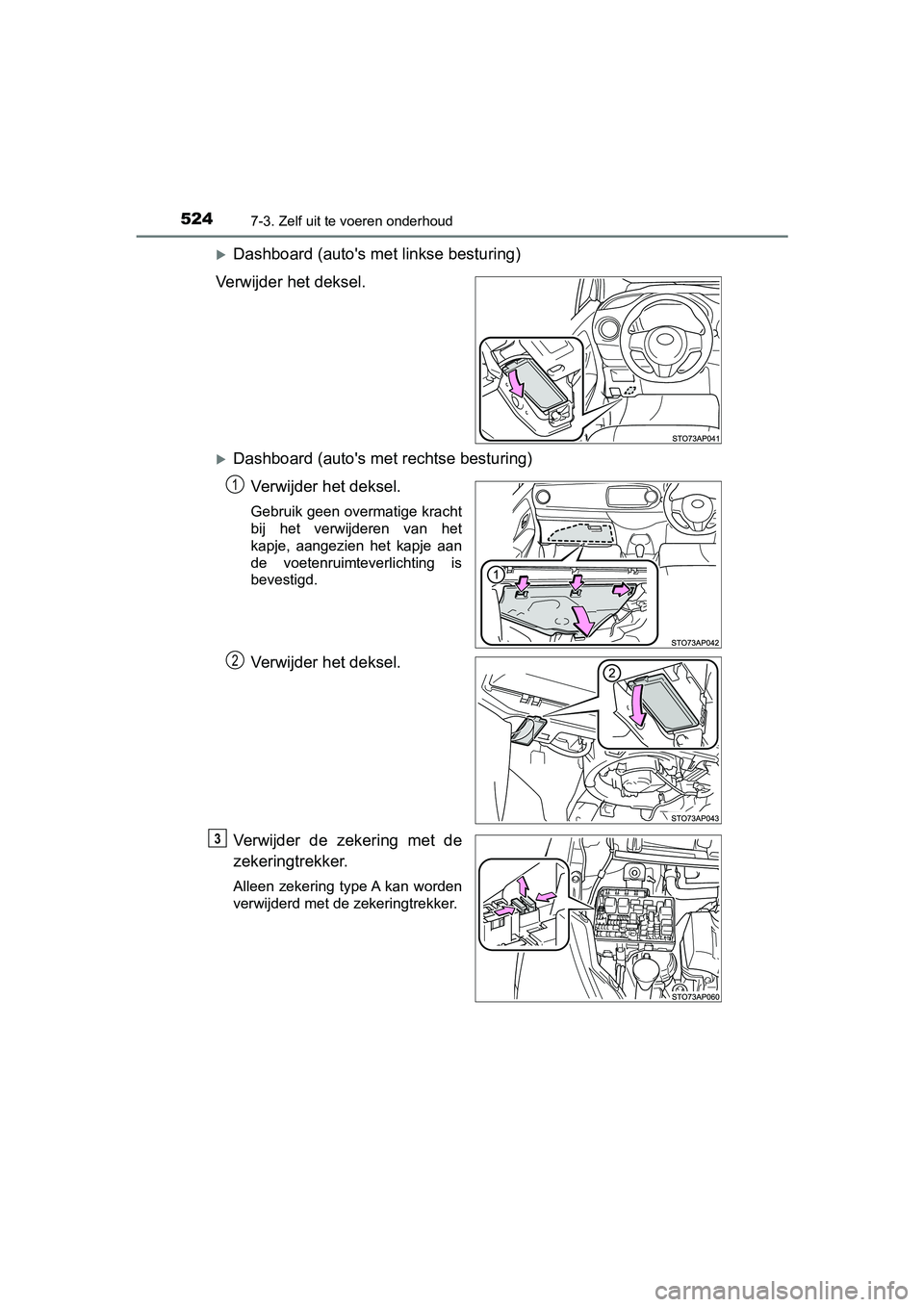

Page 524 of 676

5247-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E
Dashboard (auto's met linkse besturing)
Verwijder het deksel.
Dashboard (auto's me t rechtse besturing)
Verwijder het deksel.
Gebruik geen overmatige kracht
bij het verwijderen van het
kapje, aangezien het kapje aan
de voetenruimteverlichting is
bevestigd.
Verwijder het deksel.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
YARIS_HV_OM_Europe_OM52K29E.b ook Page 524 Monday, October 8, 2018 11:51 AM

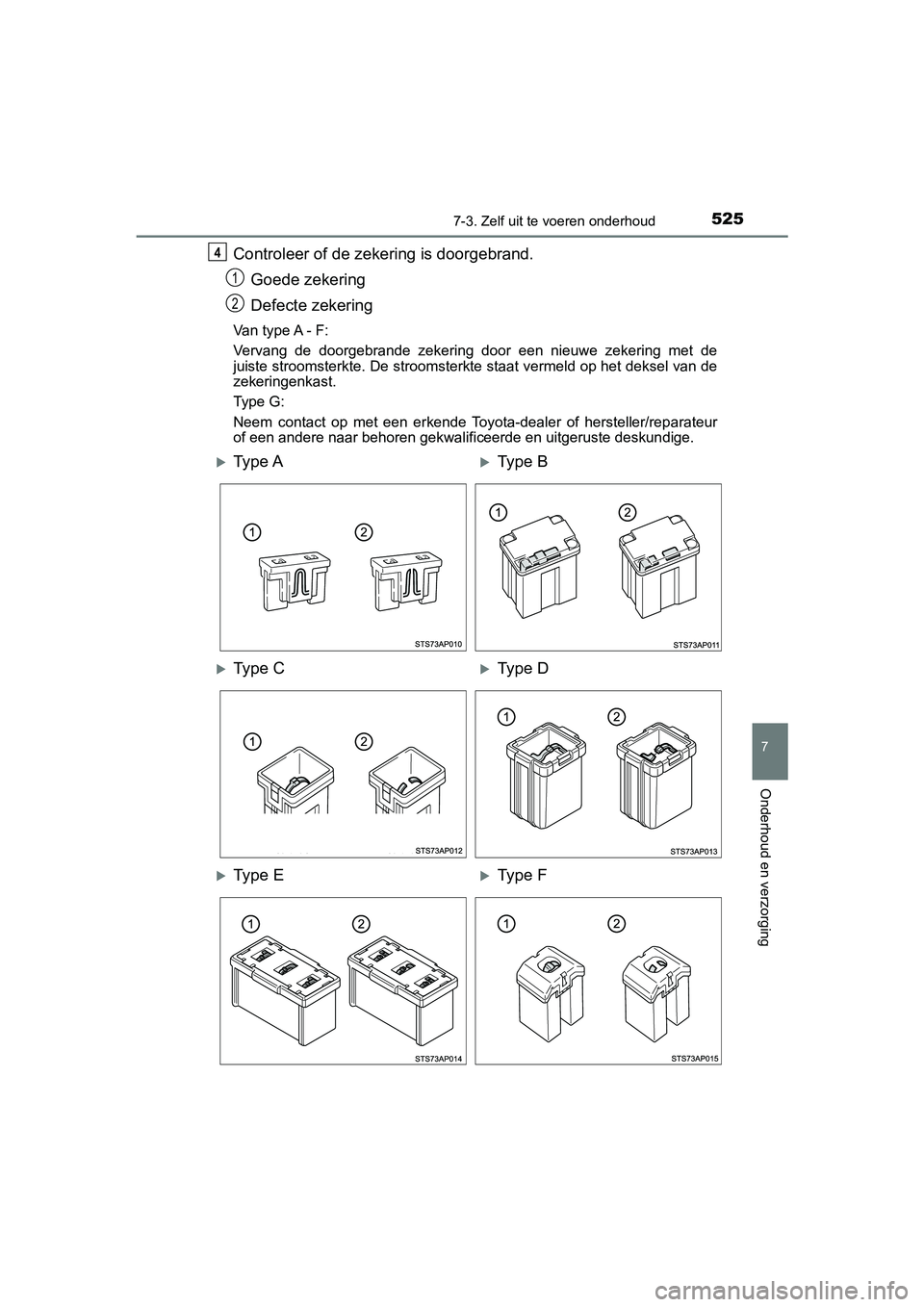

Page 525 of 676

5257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Van type A - F:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type G:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
YARIS_HV_OM_Europe_OM52K29E.b ook Page 525 Monday, October 8, 2018 11:51 AM

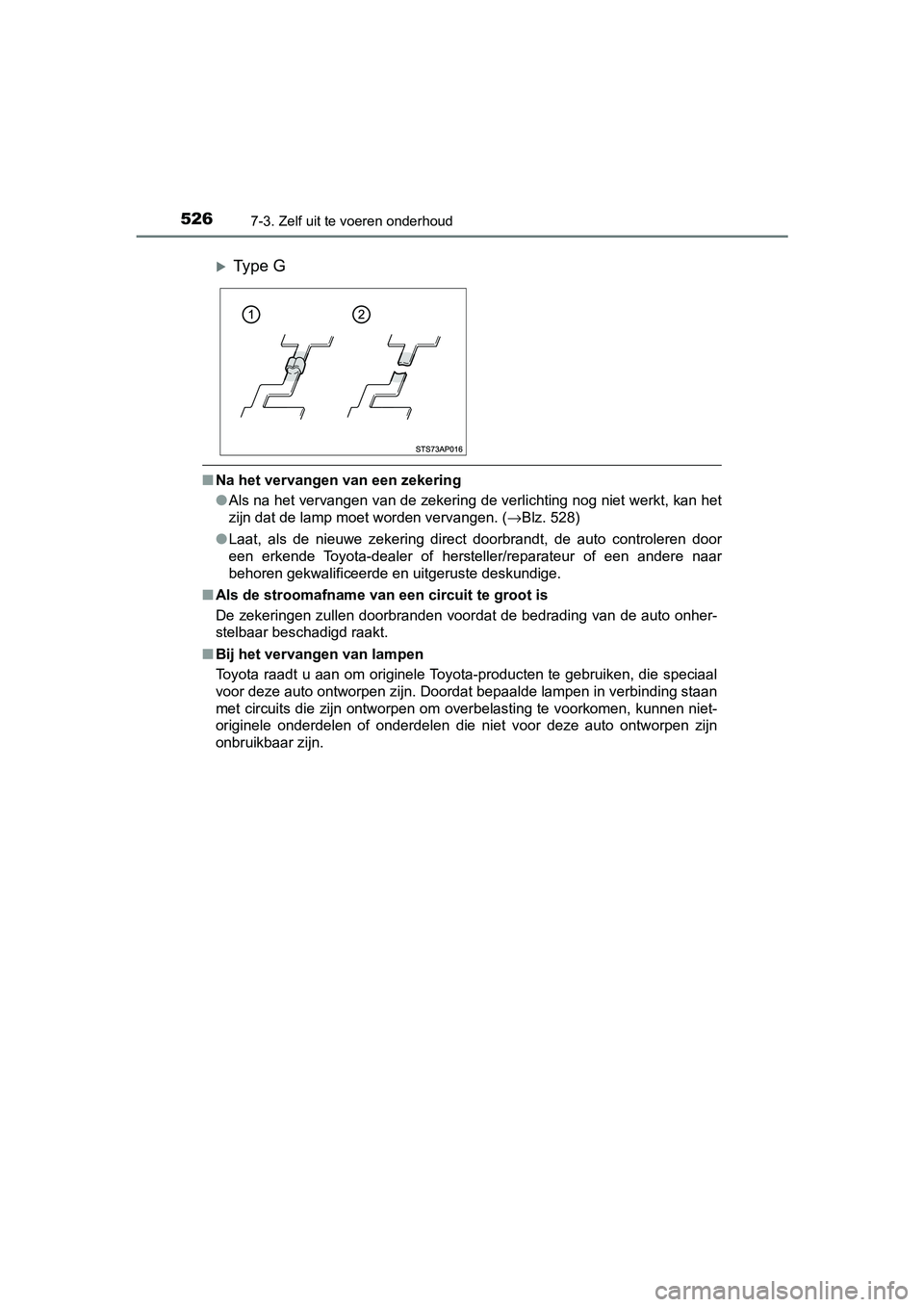

Page 526 of 676

5267-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 528)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
Ty p e G
YARIS_HV_OM_Europe_OM52K29E.b ook Page 526 Monday, October 8, 2018 11:51 AM

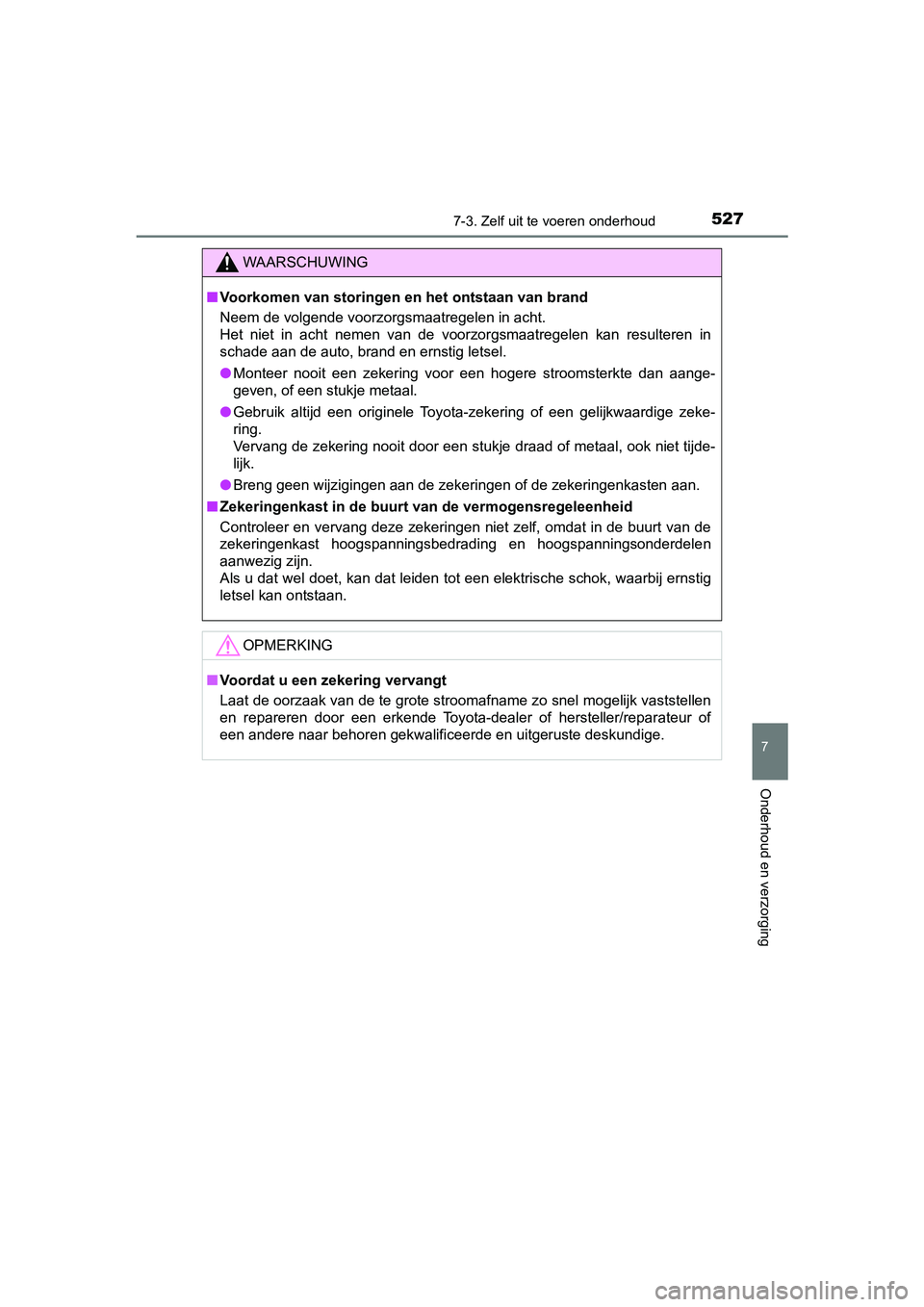

Page 527 of 676

5277-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de bu urt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdele n
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, w aarbij ernstig
letsel kan ontstaan.
OPMERKING
■ Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
YARIS_HV_OM_Europe_OM52K29E.book Page 527 Monday, October 8, 2018 11:51 AM

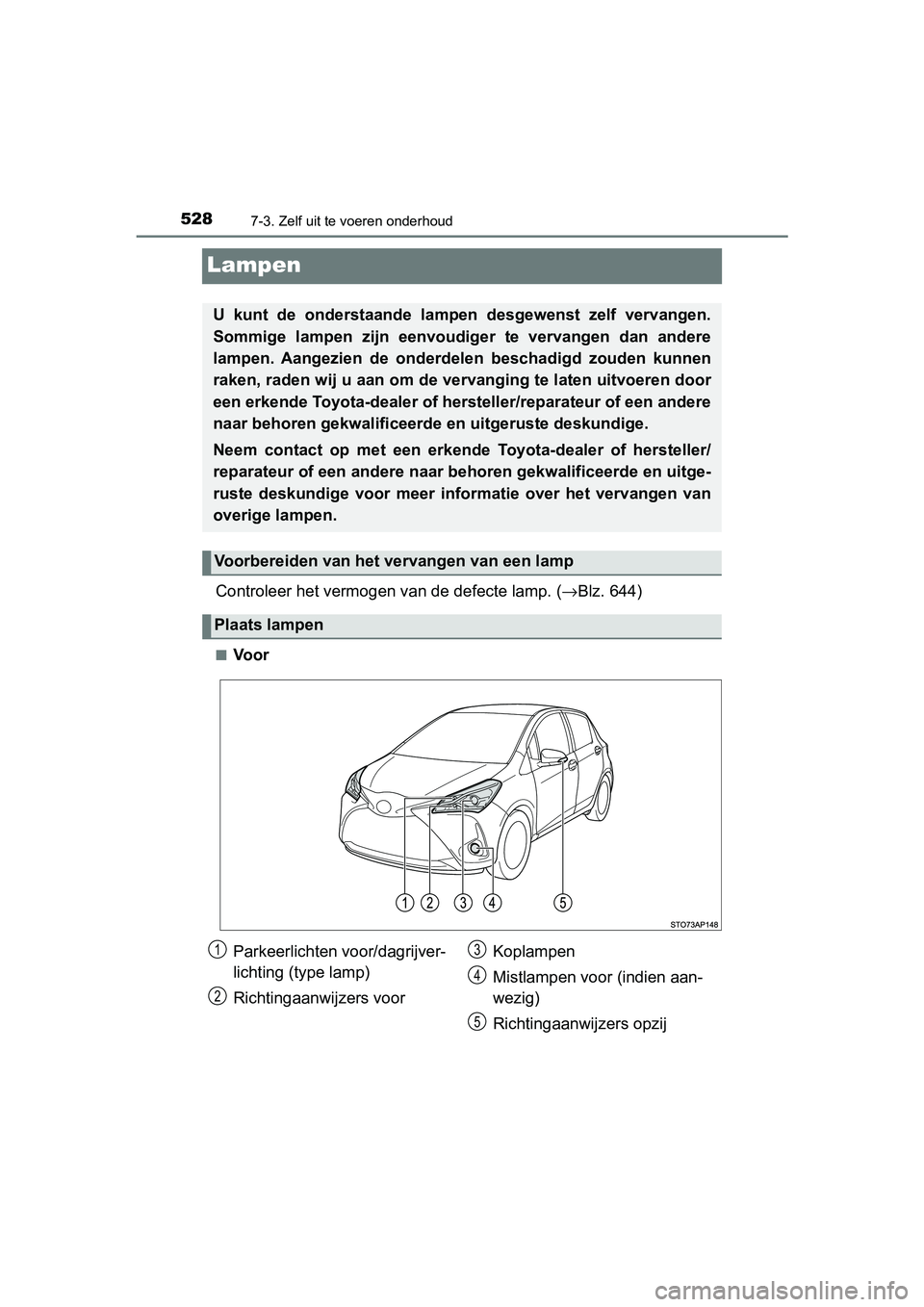

Page 528 of 676

5287-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 644)
■Voor
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar be horen gekwalificeerde en uitge-
ruste deskundige voor meer infor matie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Parkeerlichten voor/dagrijver-
lichting (type lamp)
Richtingaanwijzers voor Koplampen
Mistlampen voor (indien aan-
wezig)
Richtingaanwijzers opzij1
2
3
4
5
YARIS_HV_OM_Europe_OM52K29E.b
ook Page 528 Monday, October 8, 2018 11:51 AM
Page 529 of 676

5297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E■
Achter
Kentekenplaatverlichting
Achteruitrijlicht
Rem-/achterlic
ht (gloeilamp)
Richtingaanwijzers achter1
2
3
4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 529 Monday, October 8, 2018 11:51 AM

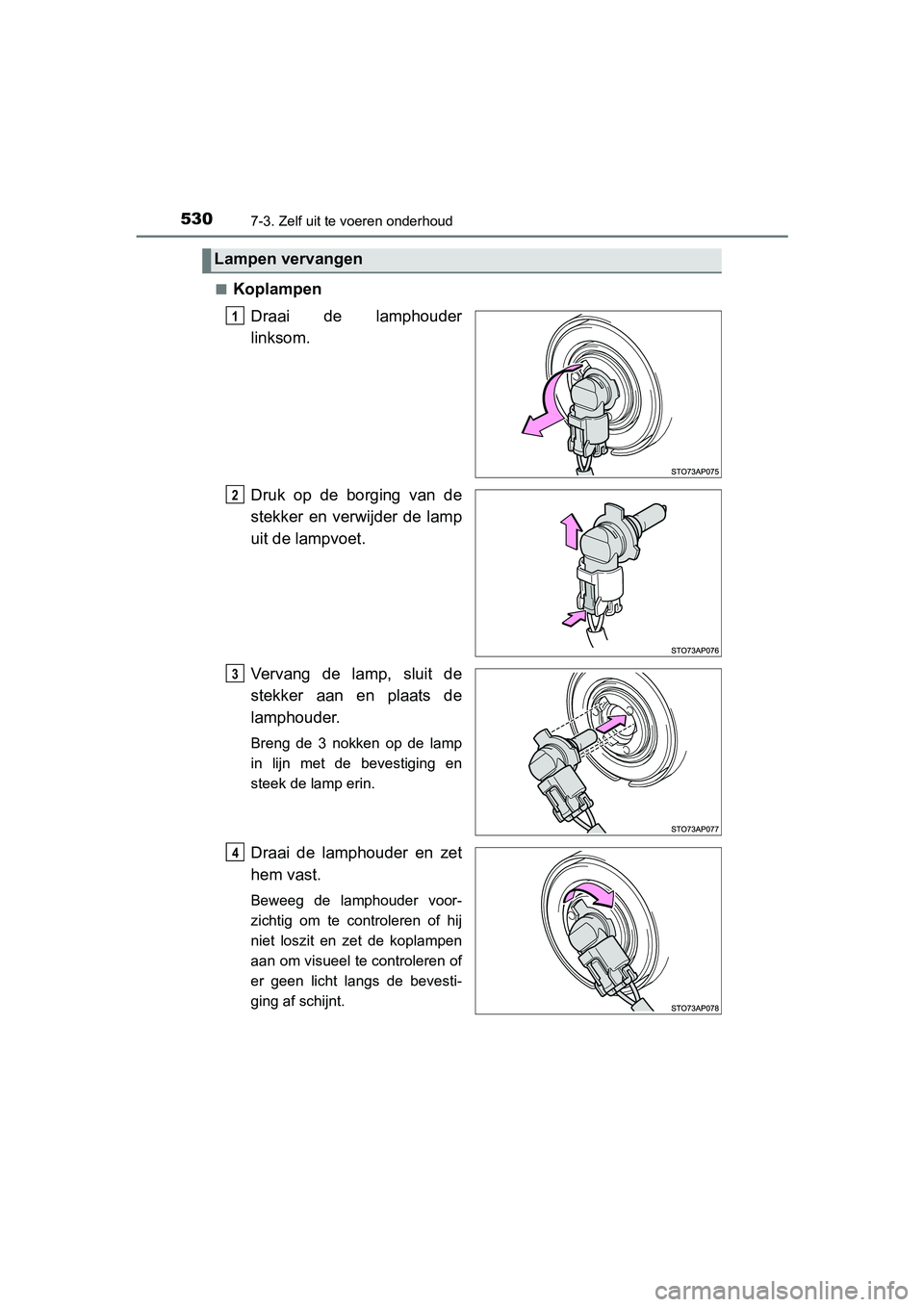

Page 530 of 676

5307-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E■
Koplampen
Draai de lamphouder
linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
14
