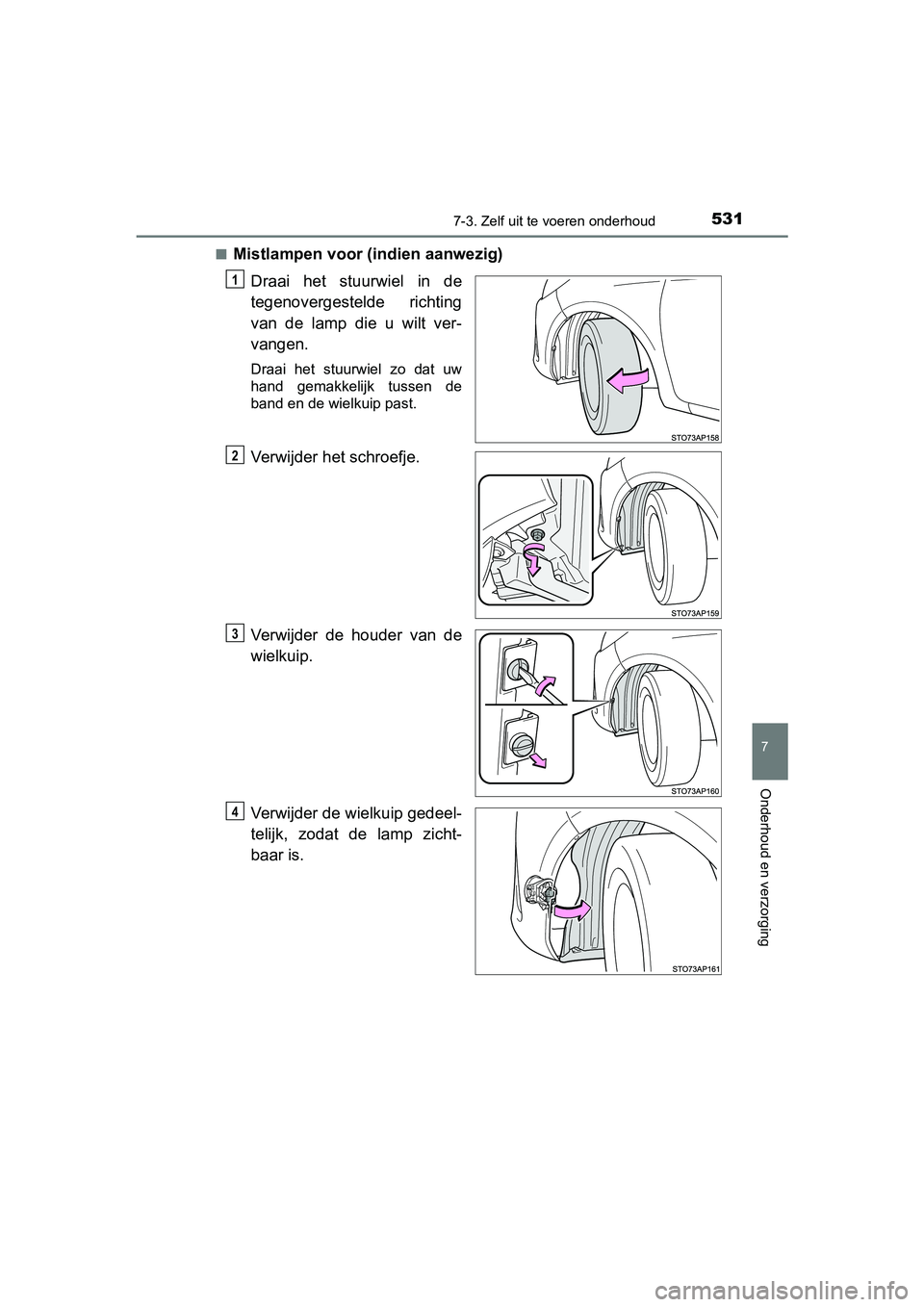

Page 531 of 676
5317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E■
Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
1
2
3
4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 531 Monday, October 8, 2018 11:51 AM

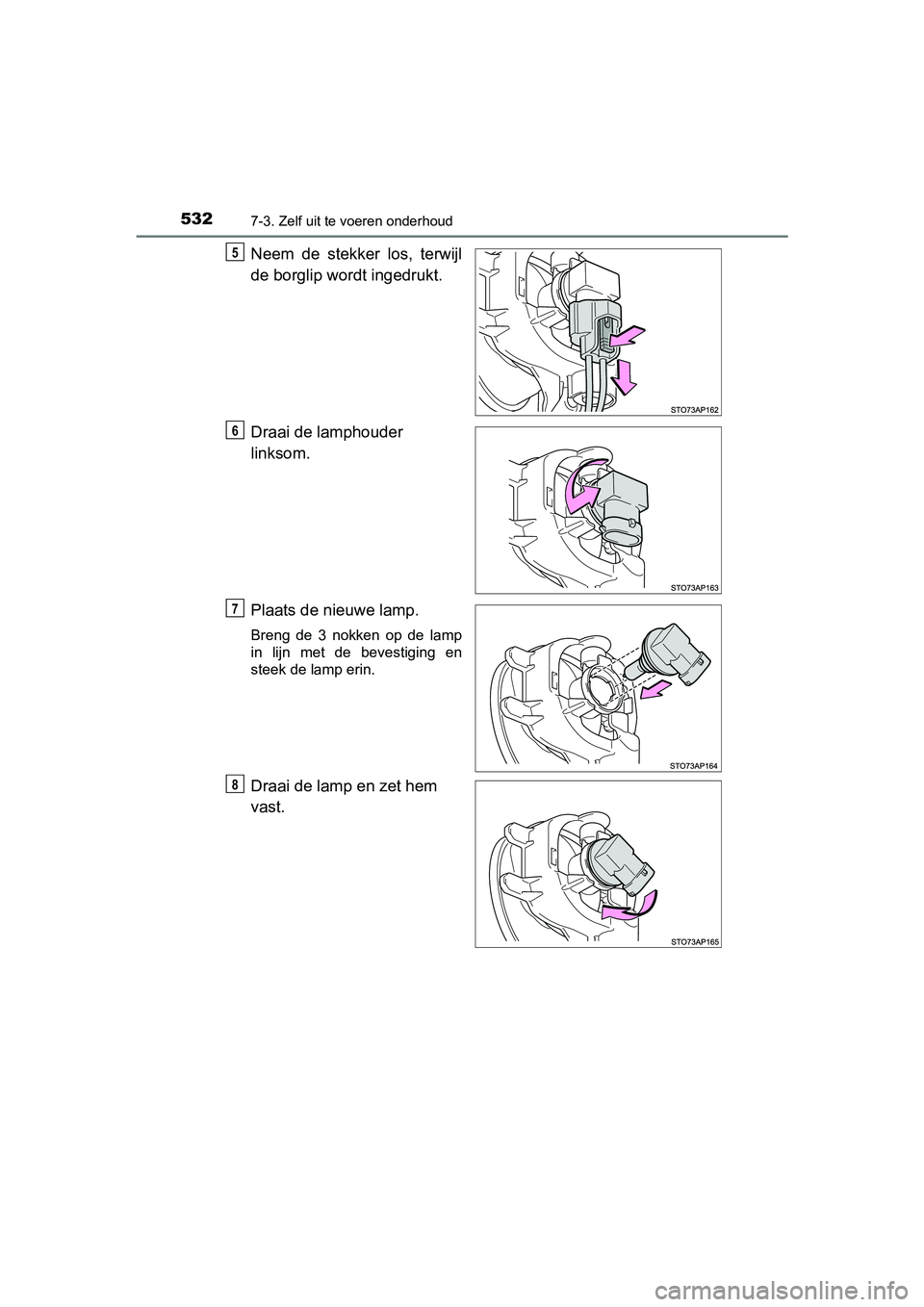

Page 532 of 676
5327-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
5
6
7
8
YARIS_HV_OM_Europe_OM52K29E.book Page 532 Monday, October 8, 2018 11:51 AM

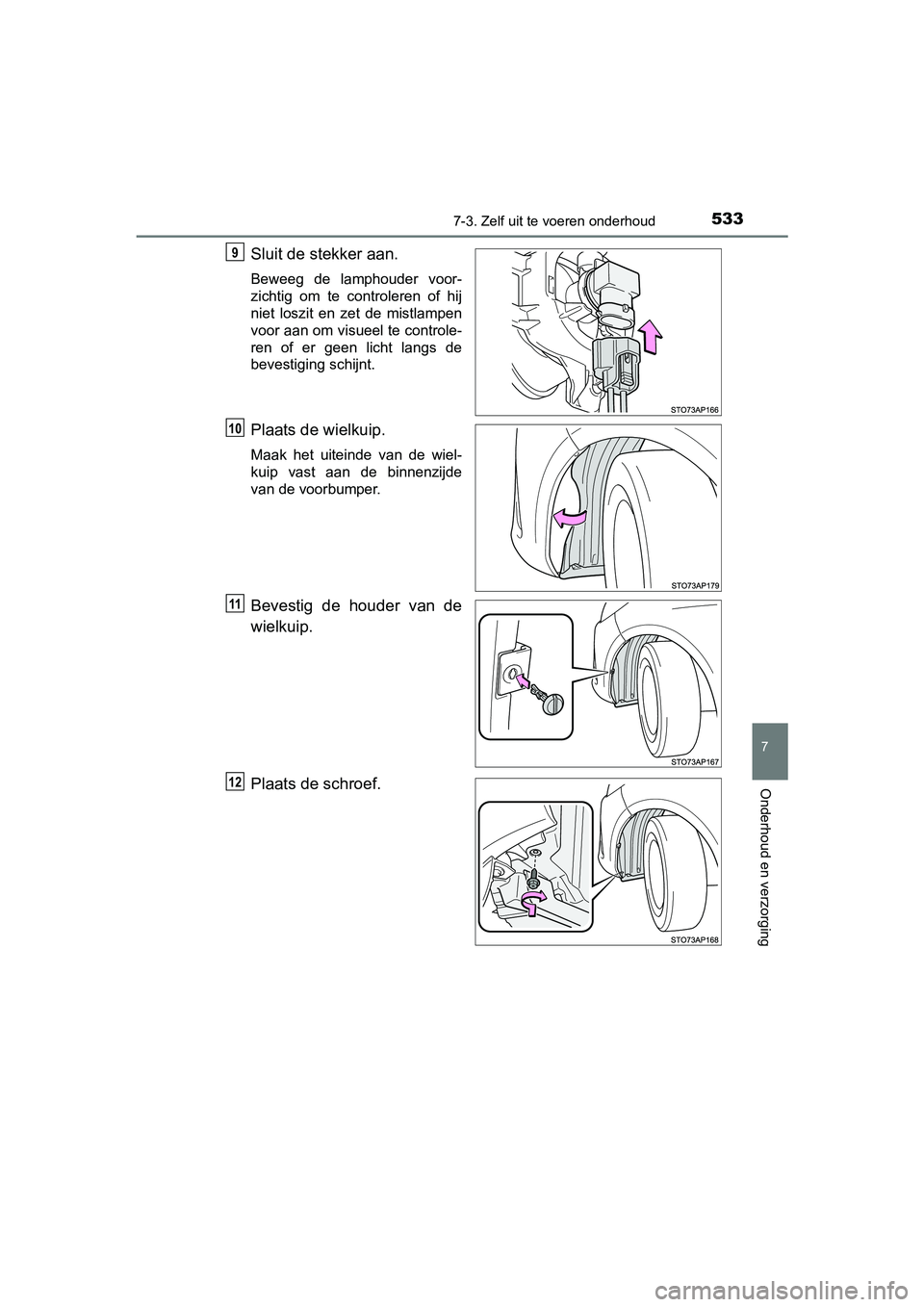

Page 533 of 676
5337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van de
wielkuip.
Plaats de schroef.
9
10
11
12
YARIS_HV_OM_Europe_OM52K29E.b ook Page 533 Monday, October 8, 2018 11:51 AM

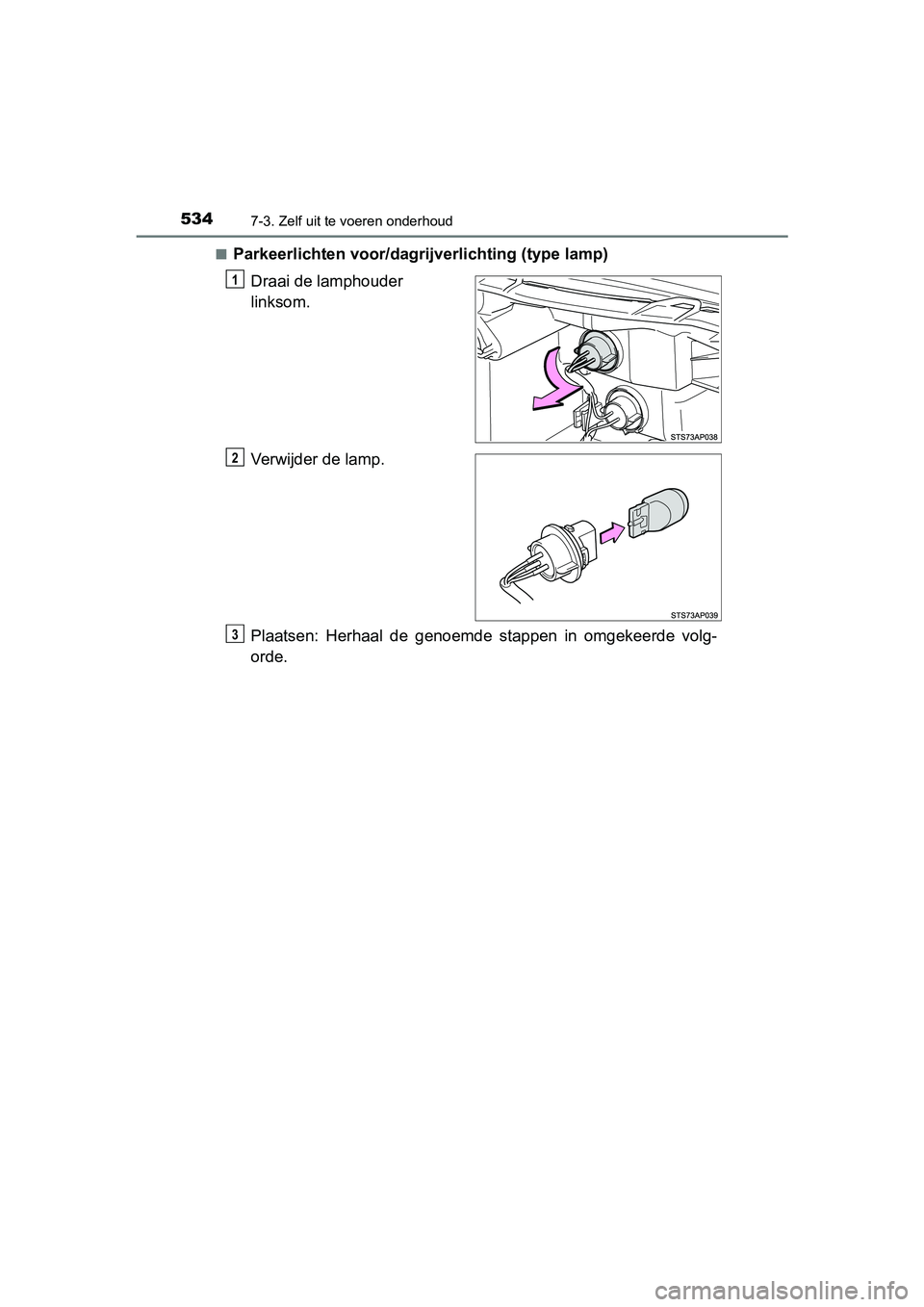

Page 534 of 676
5347-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E■
Parkeerlichten voor/dagri
jverlichting (type lamp)
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
YARIS_HV_OM_Europe_OM52K29E.b ook Page 534 Monday, October 8, 2018 11:51 AM

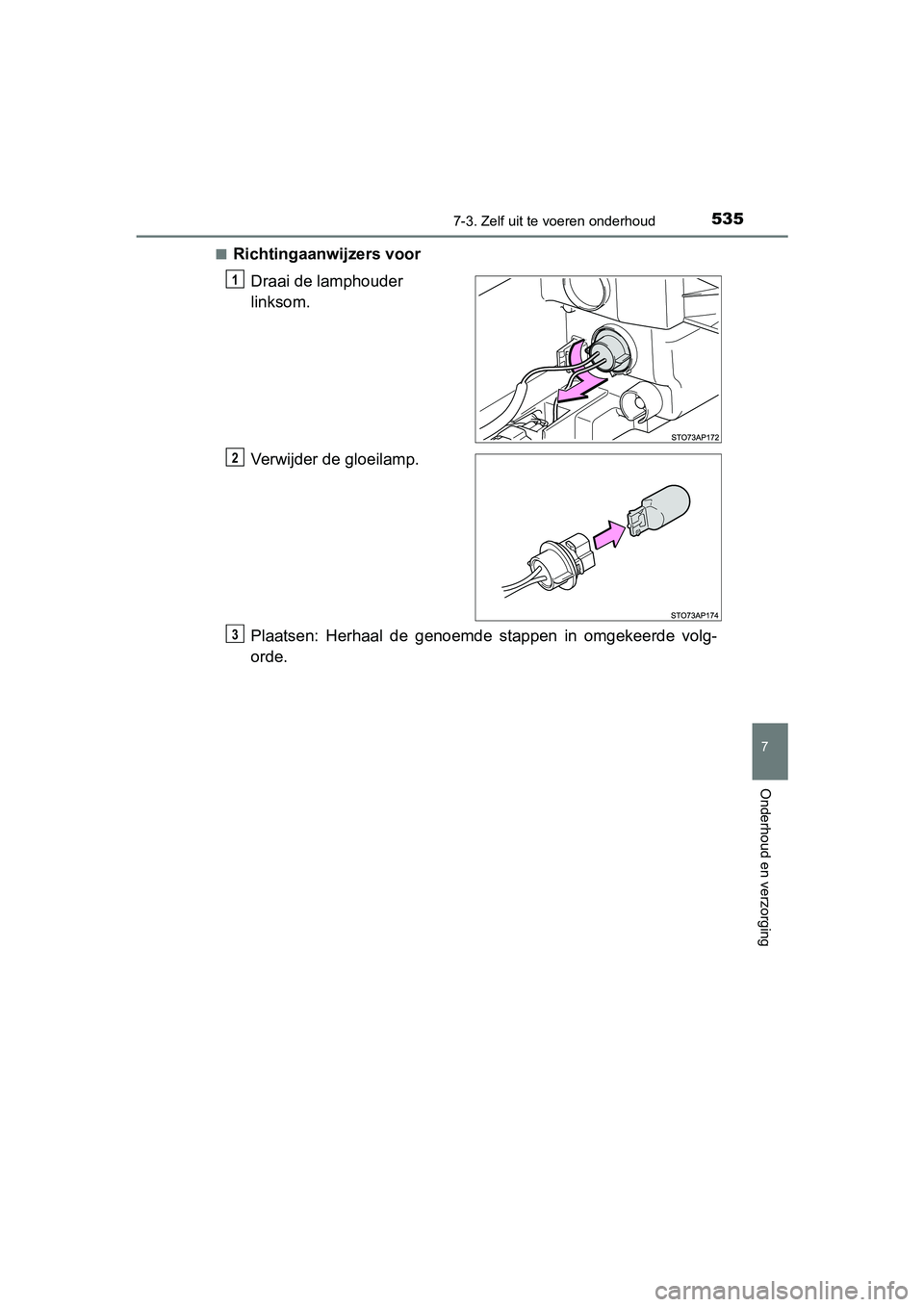

Page 535 of 676
5357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E■
Richtingaanwijzers voor
Draai de lamphouder
linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
YARIS_HV_OM_Europe_OM52K29E.b ook Page 535 Monday, October 8, 2018 11:51 AM
Page 536 of 676
5367-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E■
Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS_HV_OM_Europe_OM52K29E.b ook Page 536 Monday, October 8, 2018 11:51 AM

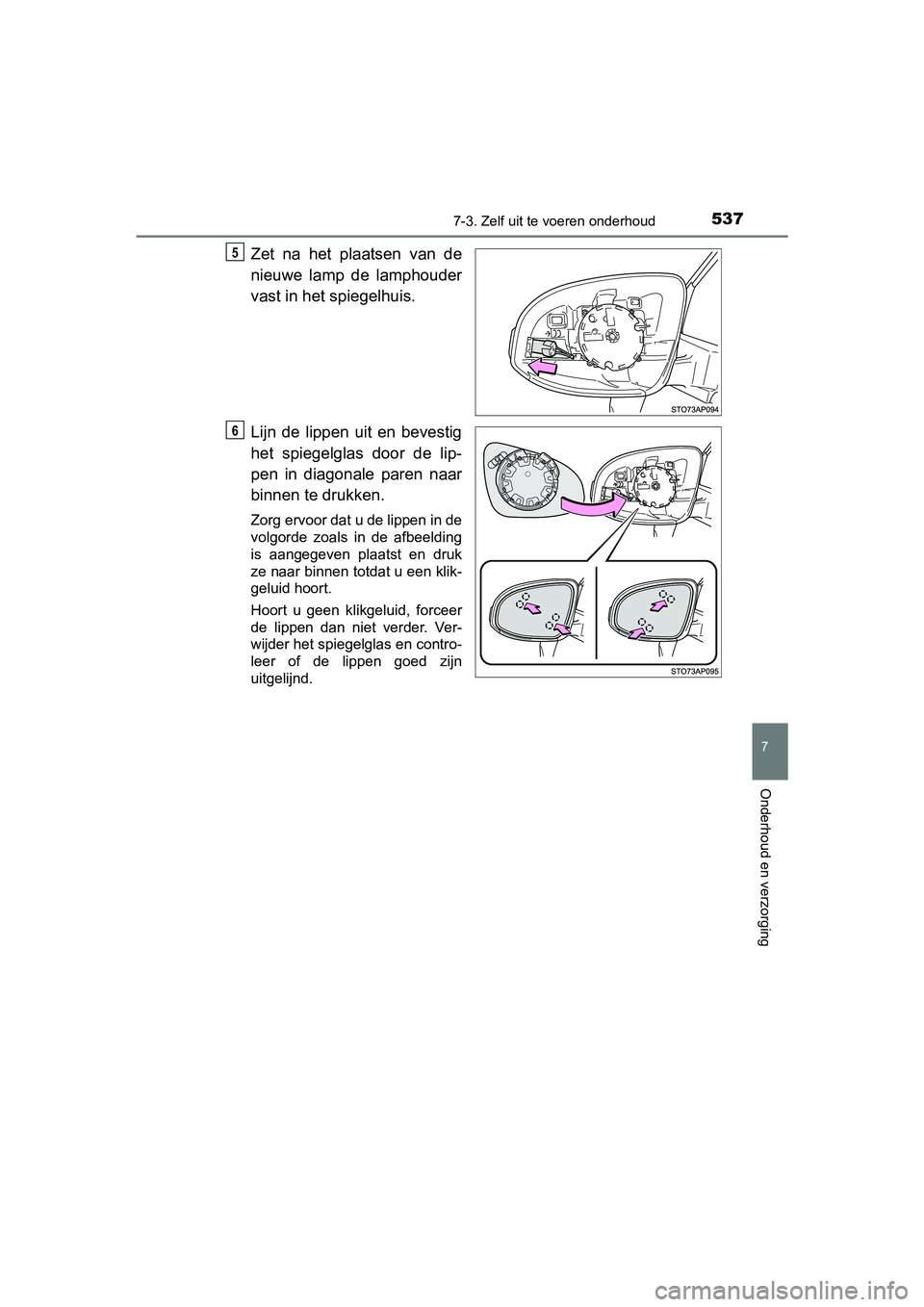

Page 537 of 676
5377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
5
6
YARIS_HV_OM_Europe_OM52K29E.b ook Page 537 Monday, October 8, 2018 11:51 AM

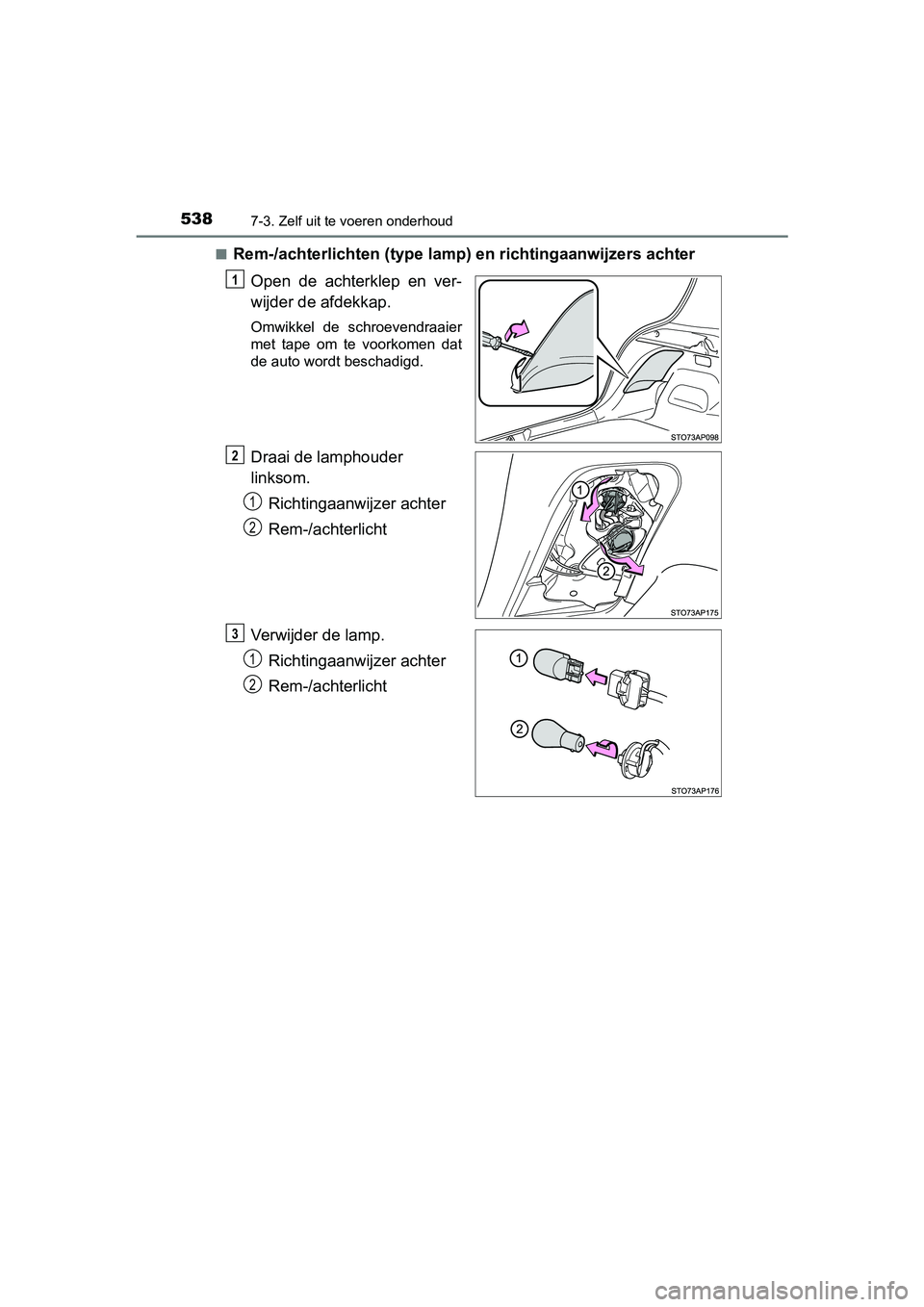

Page 538 of 676
5387-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E■
Rem-/achterlichten (type lamp)
en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom. Richtingaanwijzer achter
Rem-/achterlicht
Verwijder de lamp. Richtingaanwijzer achter
Rem-/achterlicht
1
2
1
2
3
1
2
YARIS_HV_OM_Europe_OM52K29E.b ook Page 538 Monday, October 8, 2018 11:51 AM

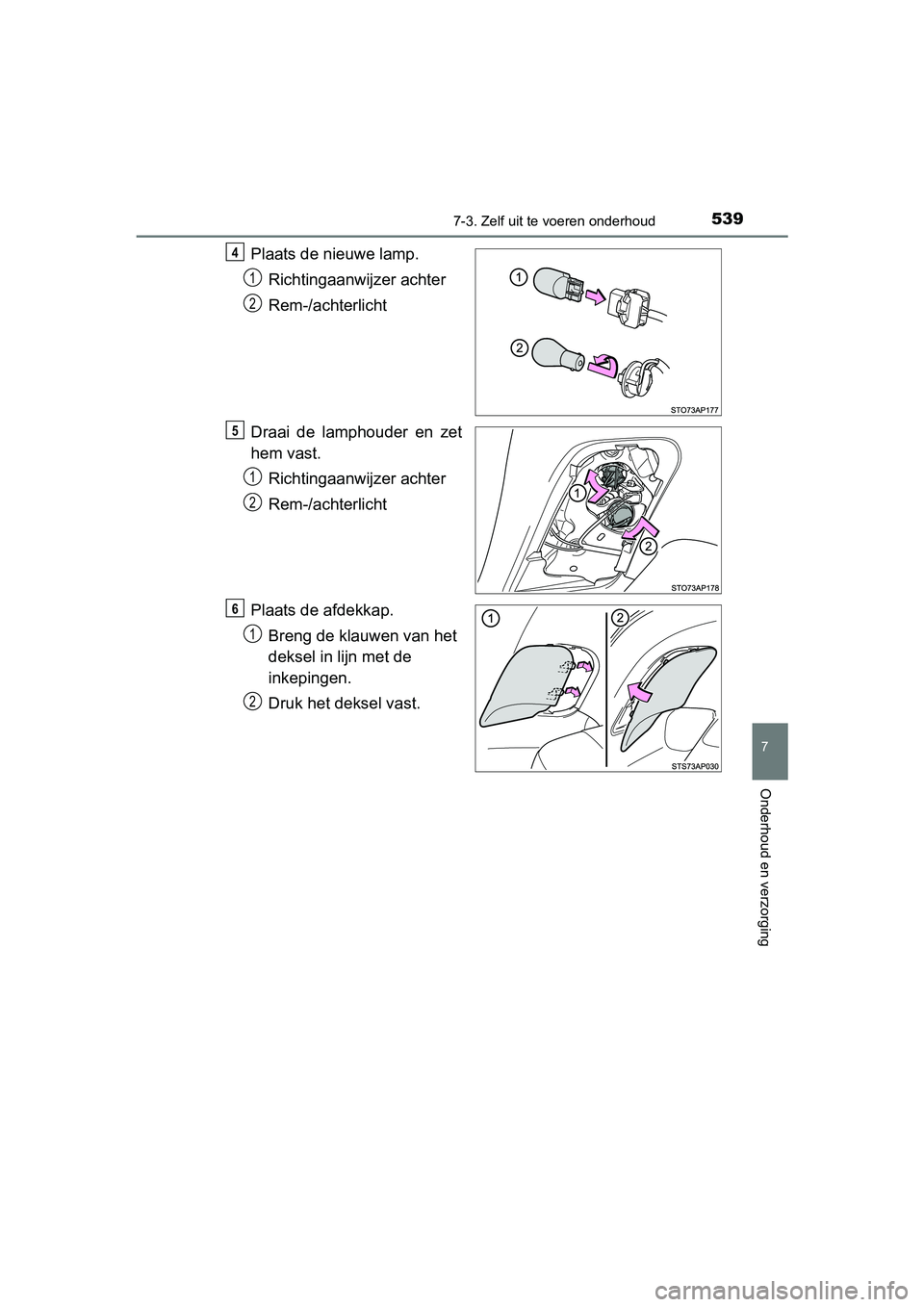

Page 539 of 676
5397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52K29E
Plaats de nieuwe lamp.
Richtingaanwijzer achter
Rem-/achterlicht
Draai de lamphouder en zet
hem vast. Richtingaanwijzer achter
Rem-/achterlicht
Plaats de afdekkap. Breng de klauwen van het
deksel in lijn met de
inkepingen.
Druk het deksel vast.4
1
2
5
1
2
6
1
2
YARIS_HV_OM_Europe_OM52K29E.b ook Page 539 Monday, October 8, 2018 11:51 AM

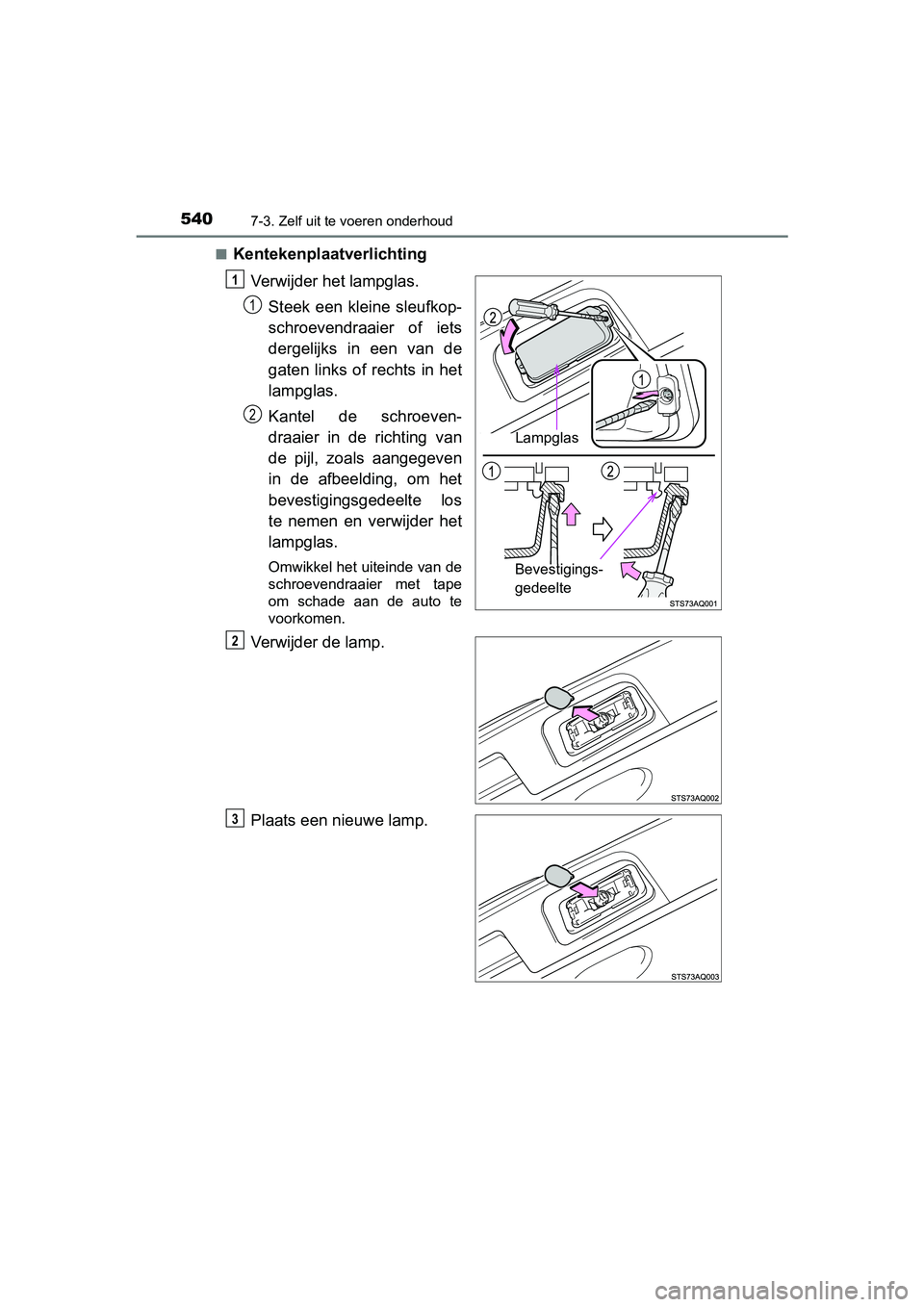

Page 540 of 676
5407-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52K29E■
Kentekenplaatverlichting
Verwijder het lampglas.Steek een kleine sleufkop-
schroevendraaier of iets
dergelijks in een van de
gaten links of rechts in het
lampglas.
Kantel de schroeven-
draaier in de richting van
de pijl, zoals aangegeven
in de afbeelding, om het
bevestigingsgedeelte los
te nemen en verwijder het
lampglas.
Omwikkel het uiteinde van de
schroevendraaier met tape
om schade aan de auto te
voorkomen.
Verwijder de lamp.
Plaats een nieuwe lamp.
Lampglas
Bevestigings-
gedeelte
1
1
2
2
3
YARIS_HV_OM_Europe_OM52K29E.b ook Page 540 Monday, October 8, 2018 11:51 AM
