6619-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52K23L

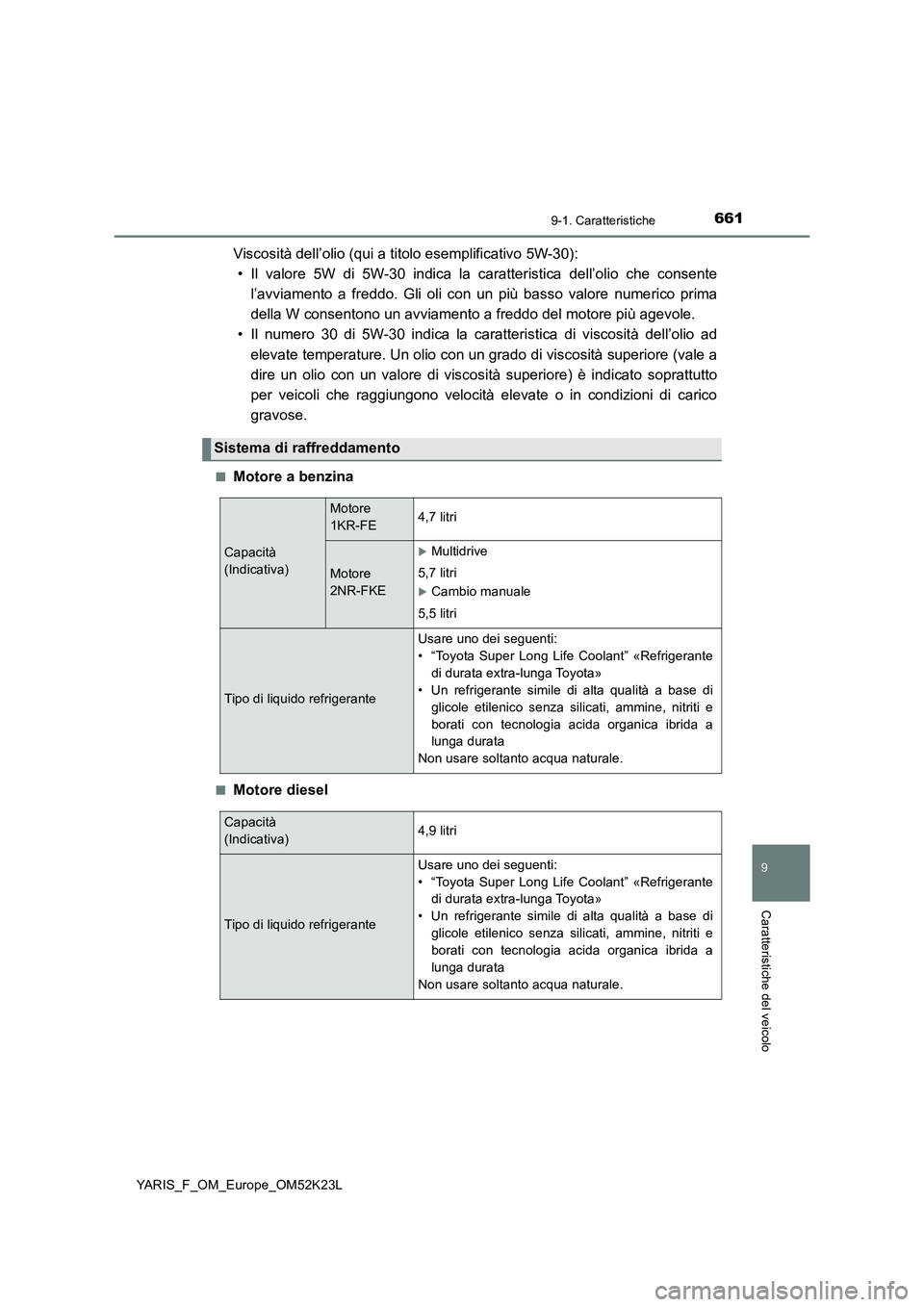

Viscosità dell’olio (qui a titolo esemplificativo 5W-30):
• Il valore 5W di 5W-30 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 30 di 5W-30 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
■Motore a benzina
■Motore diesel
Sistema di raffreddamento
Capacità
(Indicativa)
Motore
1KR-FE4,7 litri
Motore
2NR-FKE
Multidrive
5,7 litri
Cambio manuale
5,5 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Capacità
(Indicativa)4,9 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.

6629-1. Caratteristiche
YARIS_F_OM_Europe_OM52K23L
*: il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

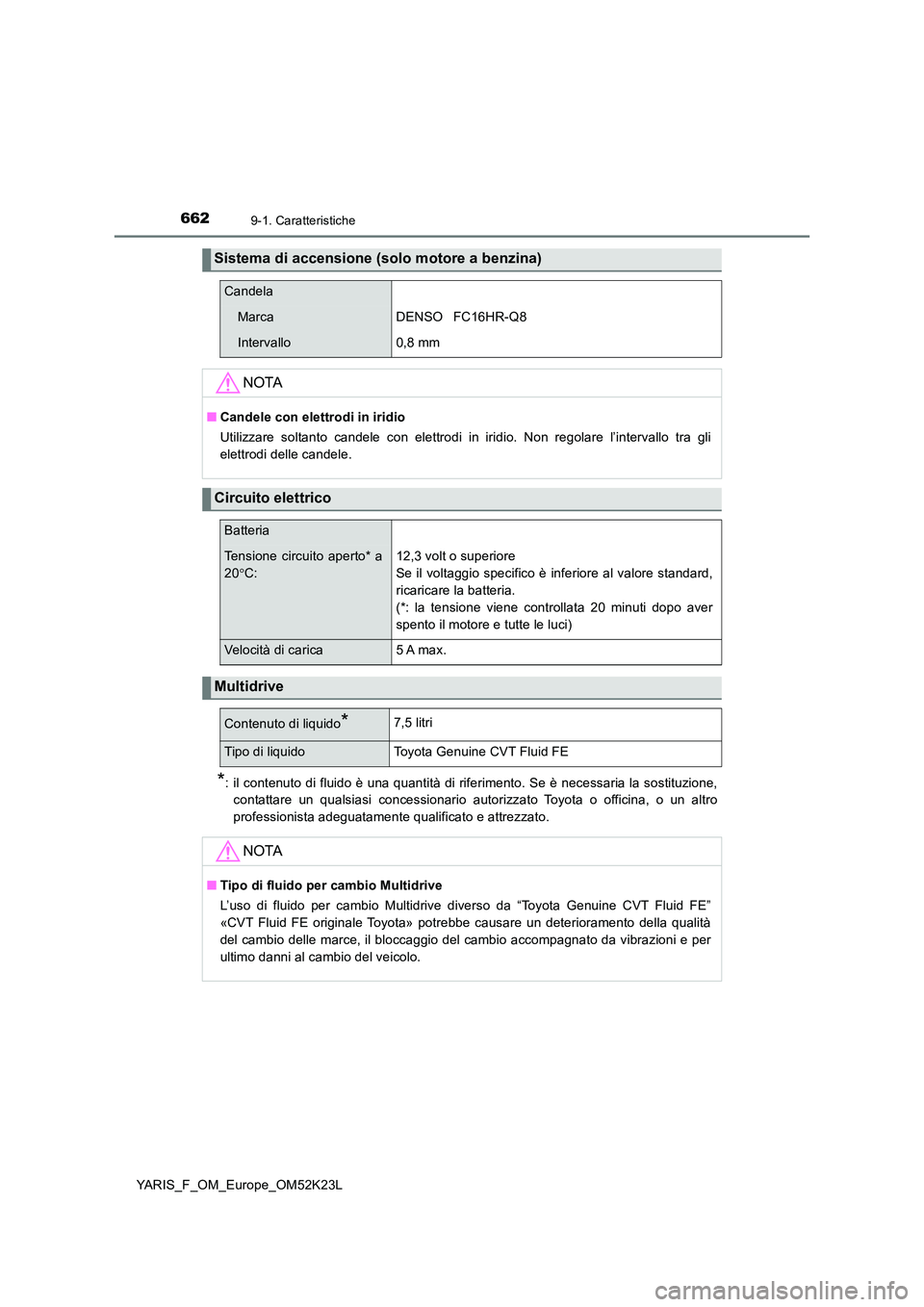

Sistema di accensione (solo motore a benzina)
Candela
MarcaDENSO FC16HR-Q8
Intervallo0,8 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.
Circuito elettrico
Batteria
Tensione circuito aperto* a
20 C:
12,3 volt o superiore
Se il voltaggio specifico è inferiore al valore standard,
ricaricare la batteria.
(*: la tensione viene controllata 20 minuti dopo aver
spento il motore e tutte le luci)
Velocità di carica 5 A max.
Multidrive
Contenuto di liquido*7,5 litri
Tipo di liquidoToyota Genuine CVT Fluid FE
NOTA
■ Tipo di fluido per cambio Multidrive
L’uso di fluido per cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE”
«CVT Fluid FE originale Toyota» potrebbe causare un deterioramento della qualità
del cambio delle marce, il bloccaggio del cambio accompagnato da vibrazioni e per
ultimo danni al cambio del veicolo.

6639-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52K23L

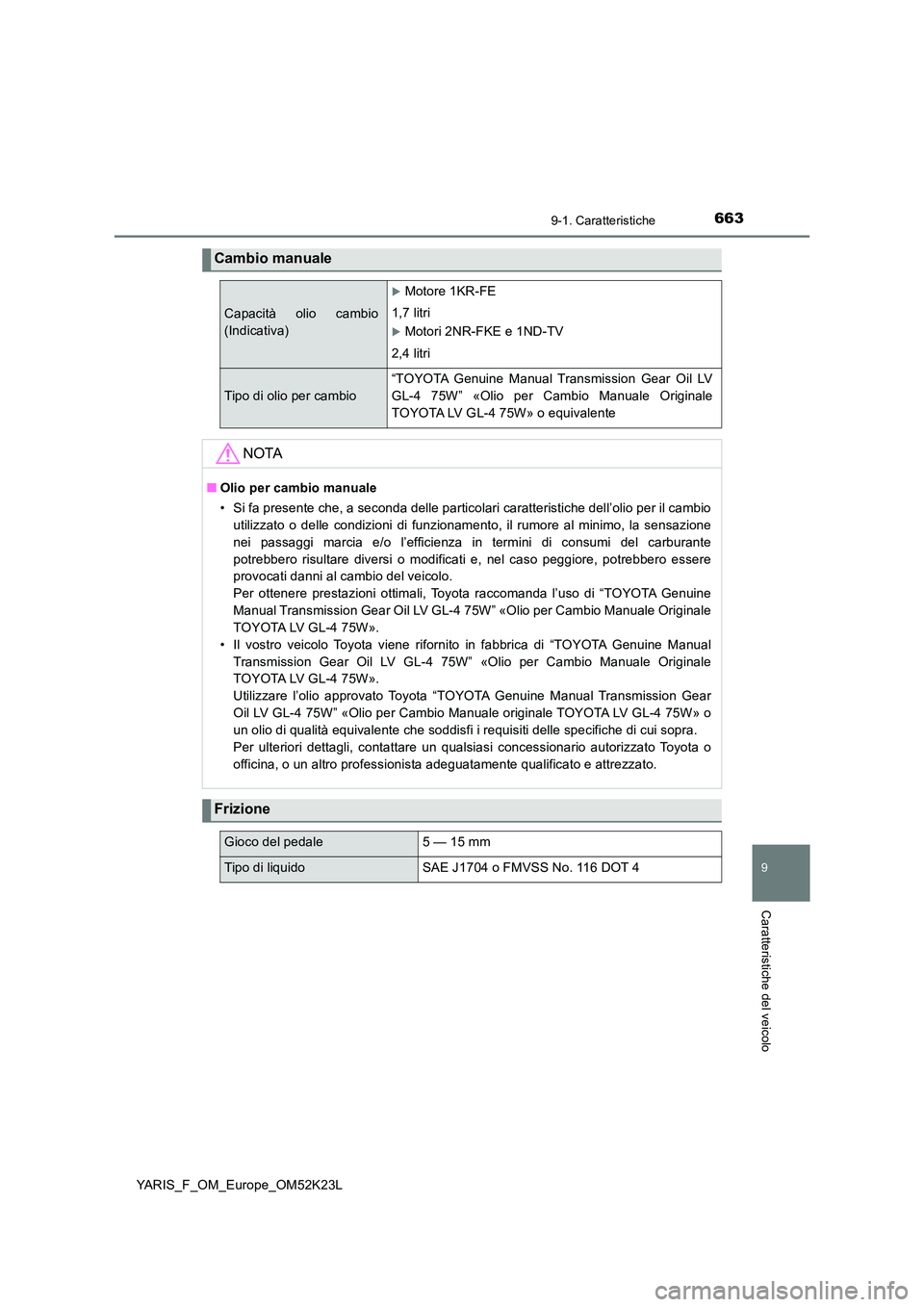

Cambio manuale
Capacità olio cambio
(Indicativa)
Motore 1KR-FE
1,7 litri
Motori 2NR-FKE e 1ND-TV
2,4 litri
Tipo di olio per cambio
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W» o equivalente
NOTA
■ Olio per cambio manuale
• Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione
nei passaggi marcia e/o l’efficienza in termini di consumi del carburante
potrebbero risultare diversi o modificati e, nel caso peggiore, potrebbero essere
provocati danni al cambio del veicolo.
Per ottenere prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W».
• Il vostro veicolo Toyota viene rifornito in fabbrica di “TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W».
Utilizzare l’olio approvato Toyota “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Olio per Cambio Manuale originale TOYOTA LV GL-4 75W» o
un olio di qualità equivalente che soddisfi i requisiti delle specifiche di cui sopra.
Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Frizione
Gioco del pedale5 — 15 mm
Tipo di liquidoSAE J1704 o FMVSS No. 116 DOT 4

6649-1. Caratteristiche
YARIS_F_OM_Europe_OM52K23L
*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza
di 200 N

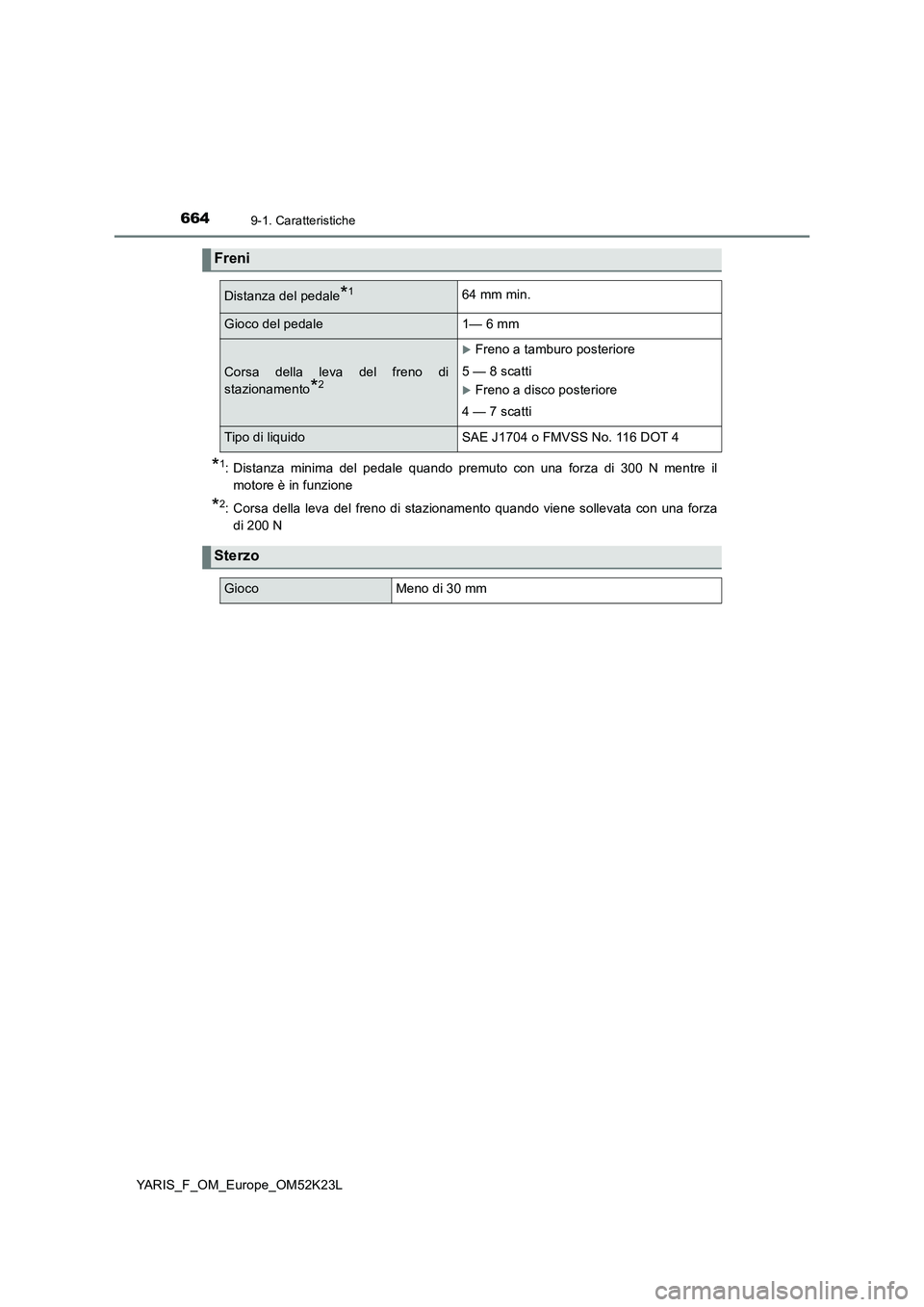

Freni
Distanza del pedale*164 mm min.
Gioco del pedale1— 6 mm
Corsa della leva del freno di
stazionamento*2
Freno a tamburo posteriore
5 — 8 scatti
Freno a disco posteriore
4 — 7 scatti
Tipo di liquidoSAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoMeno di 30 mm

6659-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52K23L

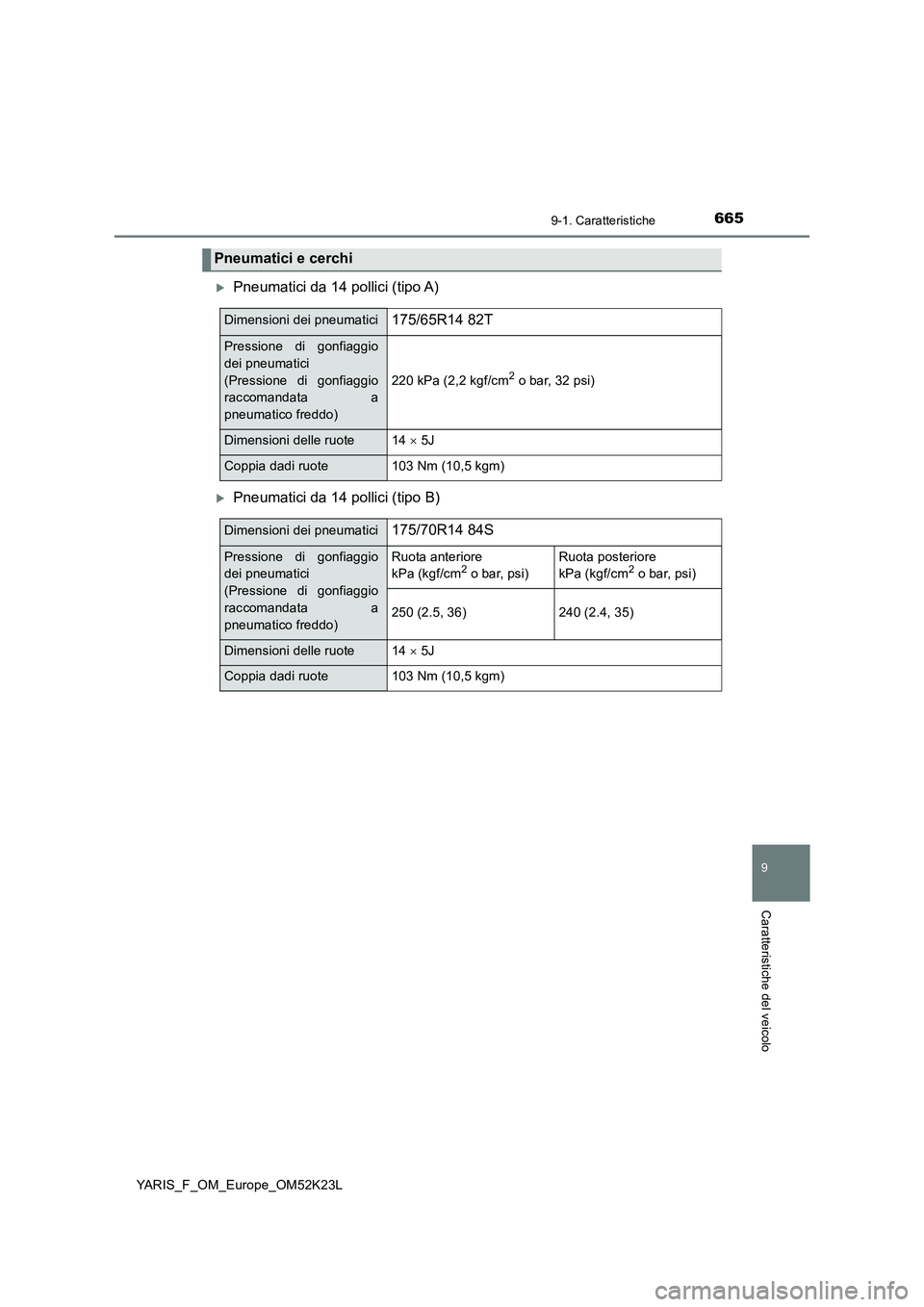

Pneumatici da 14 pollici (tipo A)
Pneumatici da 14 pollici (tipo B)
Pneumatici e cerchi
Dimensioni dei pneumatici175/65R14 82T
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici175/70R14 84S
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
250 (2.5, 36)240 (2.4, 35)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)

6669-1. Caratteristiche
YARIS_F_OM_Europe_OM52K23L

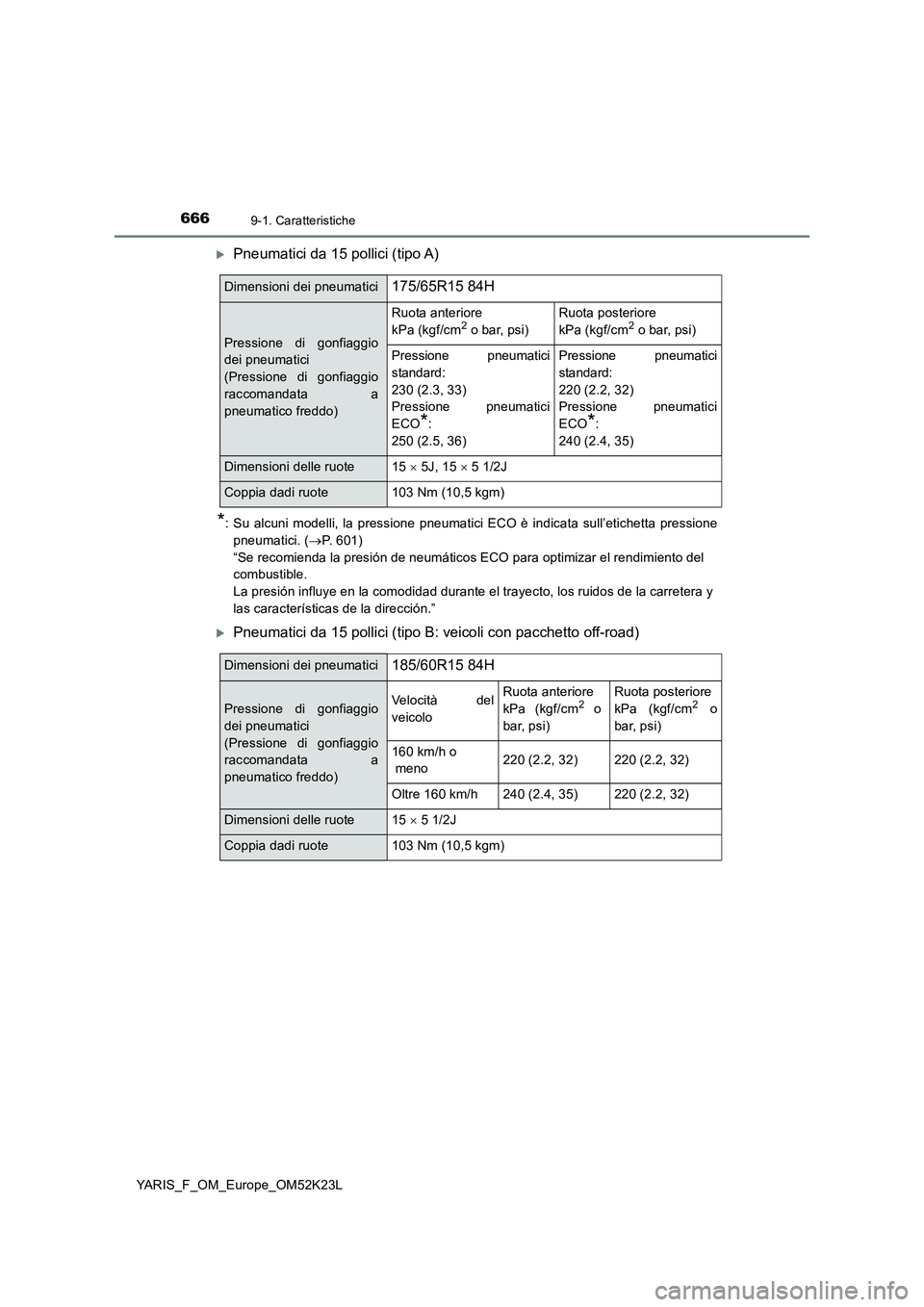

Pneumatici da 15 pollici (tipo A)
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 601)
“Se recomienda la presión de neumáticos ECO para optimizar el rendimiento del
combustible.
La presión influye en la comodidad durante el trayecto, los ruidos de la carretera y
las características de la dirección.”
Pneumatici da 15 pollici (tipo B: veicoli con pacchetto off-road)
Dimensioni dei pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2.3, 33)
Pressione pneumatici
ECO*:
250 (2.5, 36)
Pressione pneumatici
standard:
220 (2.2, 32)
Pressione pneumatici
ECO*:
240 (2.4, 35)
Dimensioni delle ruote15  5J, 15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o
meno220 (2.2, 32)220 (2.2, 32)
Oltre 160 km/h240 (2.4, 35)220 (2.2, 32)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)

6679-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52K23L

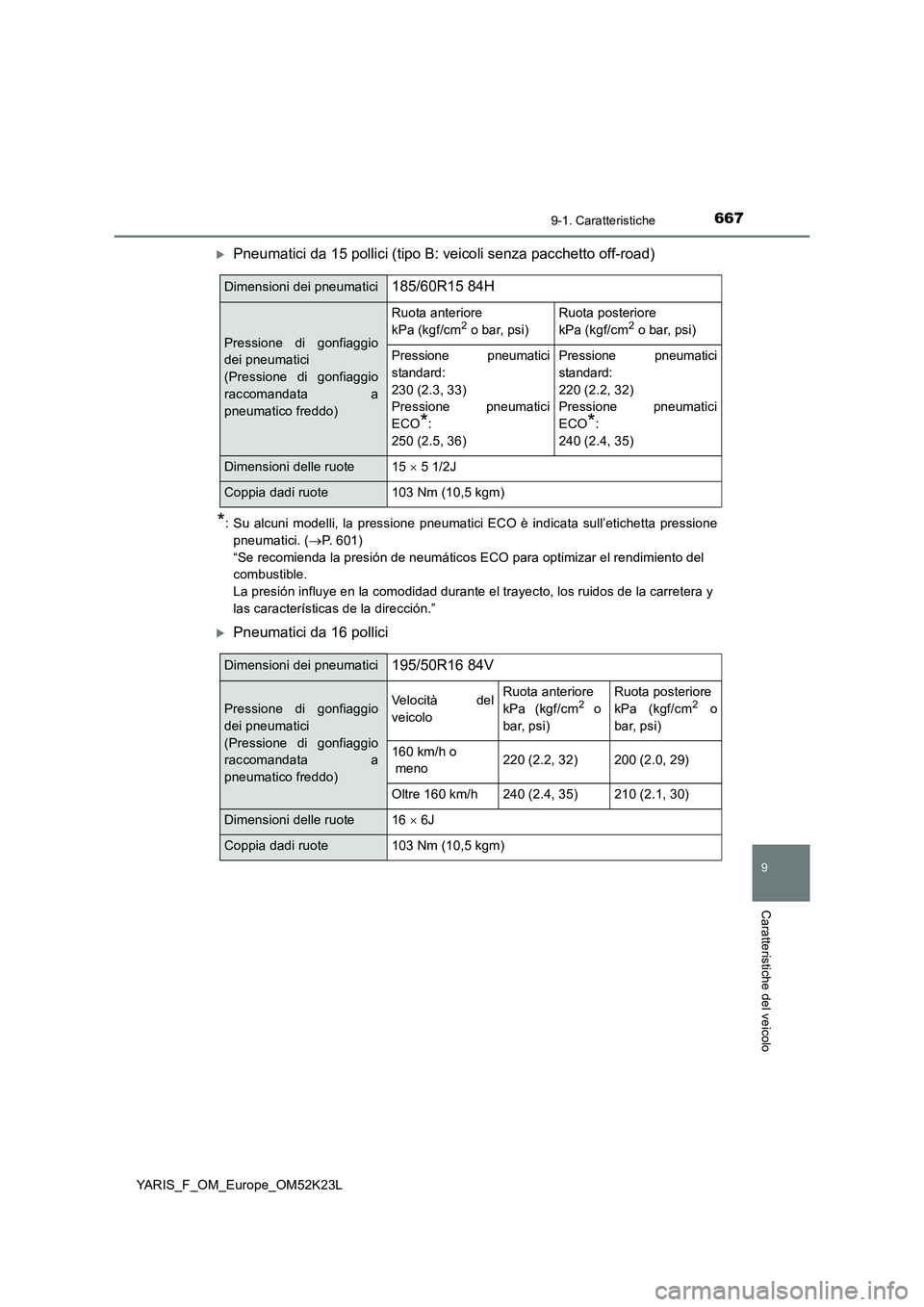

Pneumatici da 15 pollici (tipo B: veicoli senza pacchetto off-road)
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 601)
“Se recomienda la presión de neumáticos ECO para optimizar el rendimiento del
combustible.
La presión influye en la comodidad durante el trayecto, los ruidos de la carretera y
las características de la dirección.”
Pneumatici da 16 pollici
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2.3, 33)
Pressione pneumatici
ECO*:
250 (2.5, 36)
Pressione pneumatici
standard:
220 (2.2, 32)
Pressione pneumatici
ECO*:
240 (2.4, 35)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici195/50R16 84V
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o
meno220 (2.2, 32)200 (2.0, 29)
Oltre 160 km/h240 (2.4, 35)210 (2.1, 30)
Dimensioni delle ruote16  6J
Coppia dadi ruote103 Nm (10,5 kgm)

6689-1. Caratteristiche
YARIS_F_OM_Europe_OM52K23L

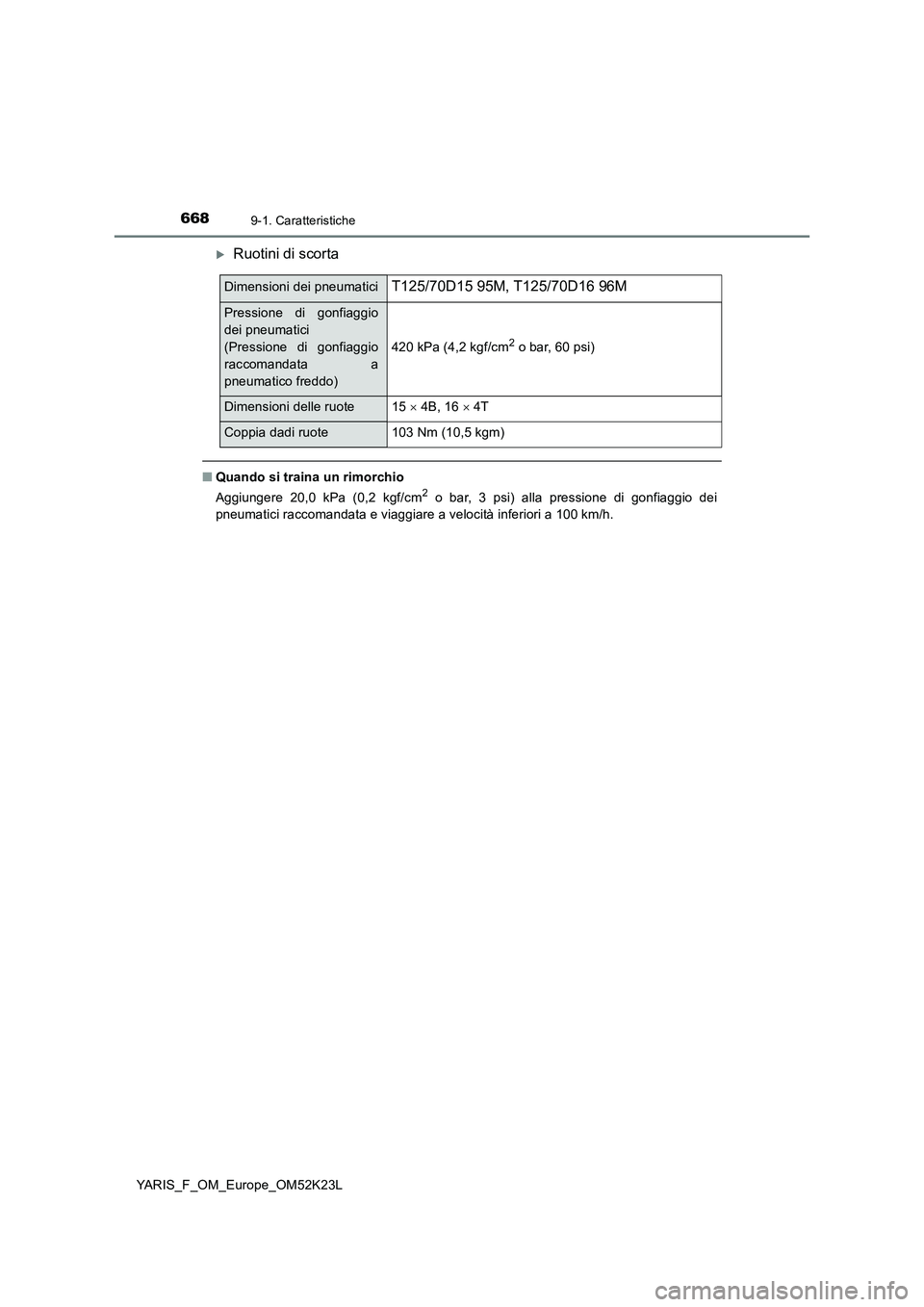

Ruotini di scorta
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumaticiT125/70D15 95M, T125/70D16 96M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote15  4B, 16  4T
Coppia dadi ruote103 Nm (10,5 kgm)

6699-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52K23L

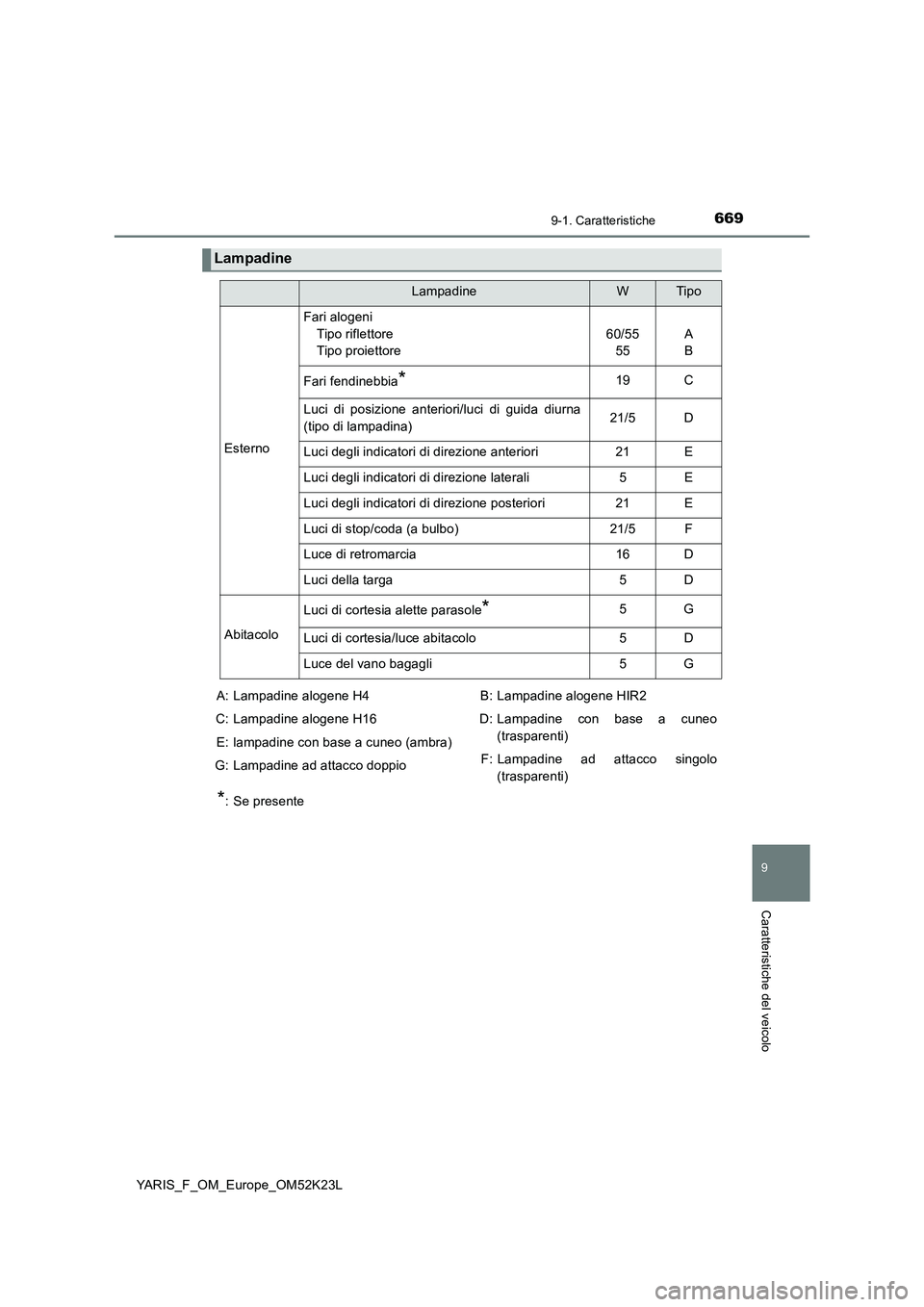

Lampadine
LampadineWTipo
Esterno
Fari alogeni
Tipo riflettore
Tipo proiettore
60/55
55
A
B
Fari fendinebbia*19C
Luci di posizione anteriori/luci di guida diurna
(tipo di lampadina)21/5D
Luci degli indicatori di direzione anteriori21E
Luci degli indicatori di direzione laterali5E
Luci degli indicatori di direzione posteriori21E
Luci di stop/coda (a bulbo)21/5F
Luce di retromarcia16D
Luci della targa5D
Abitacolo
Luci di cortesia alette parasole*5G
Luci di cortesia/luce abitacolo5D
Luce del vano bagagli5G
A: Lampadine alogene H4
C: Lampadine alogene H16
E: lampadine con base a cuneo (ambra)
G: Lampadine ad attacco doppio
B: Lampadine alogene HIR2
D: Lampadine con base a cuneo
(trasparenti)
F: Lampadine ad attacco singolo
(trasparenti)
*: Se presente

6709-1. Caratteristiche
YARIS_F_OM_Europe_OM52K23L

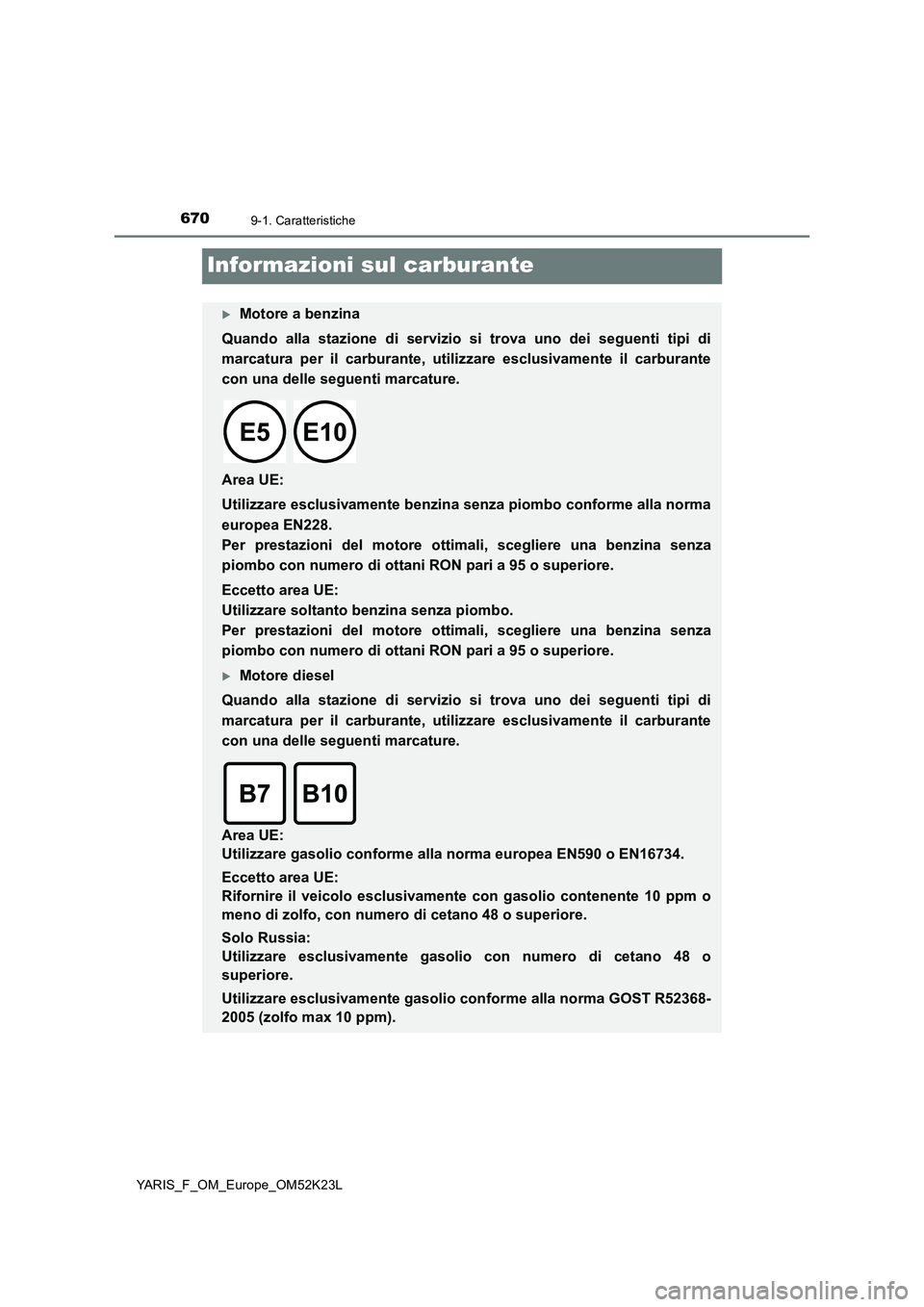

Informazioni sul carburante
Motore a benzina
Quando alla stazione di servizio si trova uno dei seguenti tipi di
marcatura per il carburante, utilizzare esclusivamente il carburante
con una delle seguenti marcature.

Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.
Motore diesel
Quando alla stazione di servizio si trova uno dei seguenti tipi di
marcatura per il carburante, utilizzare esclusivamente il carburante
con una delle seguenti marcature.

Area UE:
Utilizzare gasolio conforme alla norma europea EN590 o EN16734.
Eccetto area UE:
Rifornire il veicolo esclusivamente con gasolio contenente 10 ppm o
meno di zolfo, con numero di cetano 48 o superiore.
Solo Russia:
Utilizzare esclusivamente gasolio con numero di cetano 48 o
superiore.
Utilizzare esclusivamente gasolio conforme alla norma GOST R52368-
2005 (zolfo max 10 ppm).
