6519-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52K20K
Caractéristiques techniques du véhicule

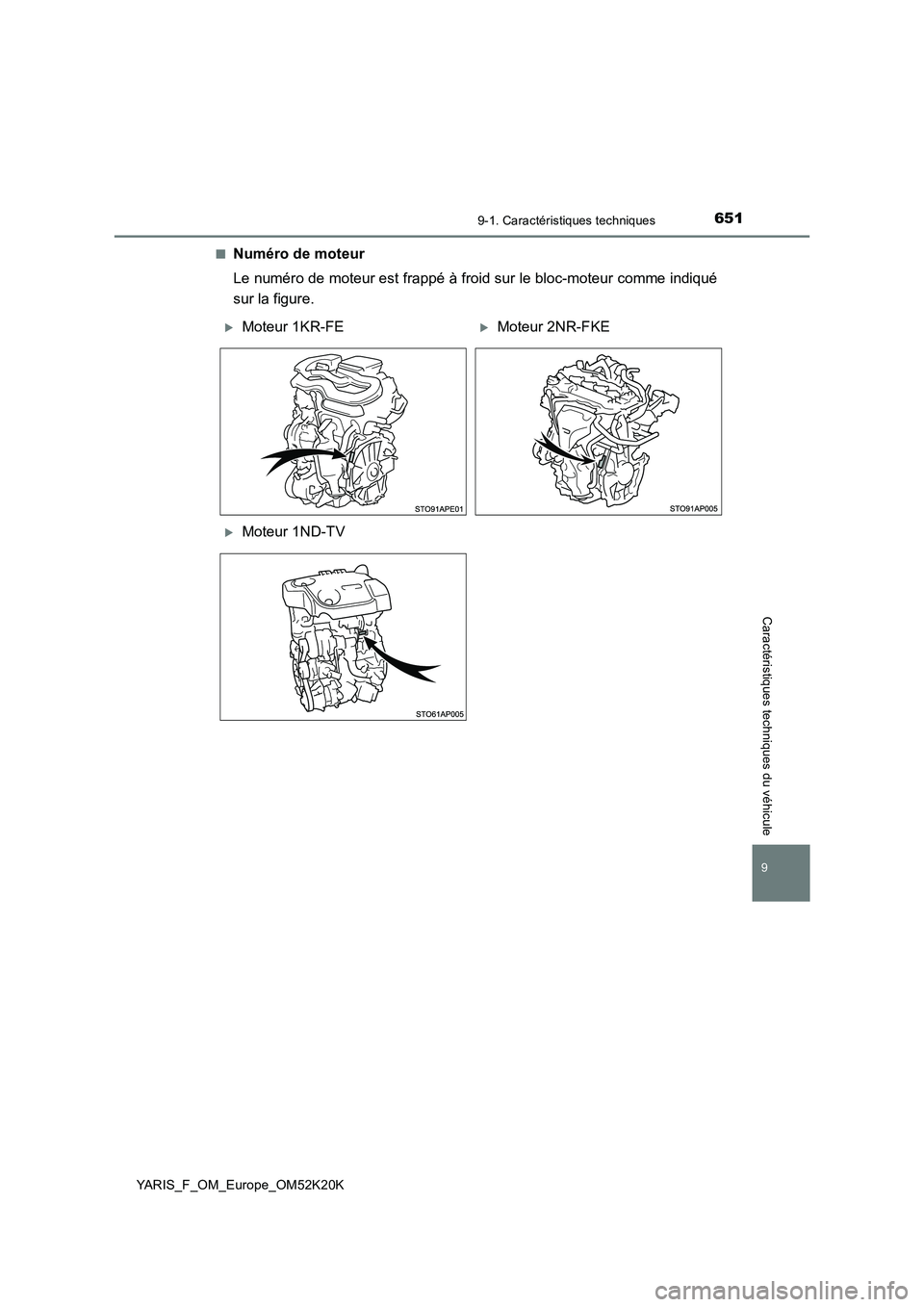

■Numéro de moteur
Le numéro de moteur est frappé à froid sur le bloc-moteur comme indiqué
sur la figure.
Moteur 1KR-FEMoteur 2NR-FKE
Moteur 1ND-TV

6529-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52K20K

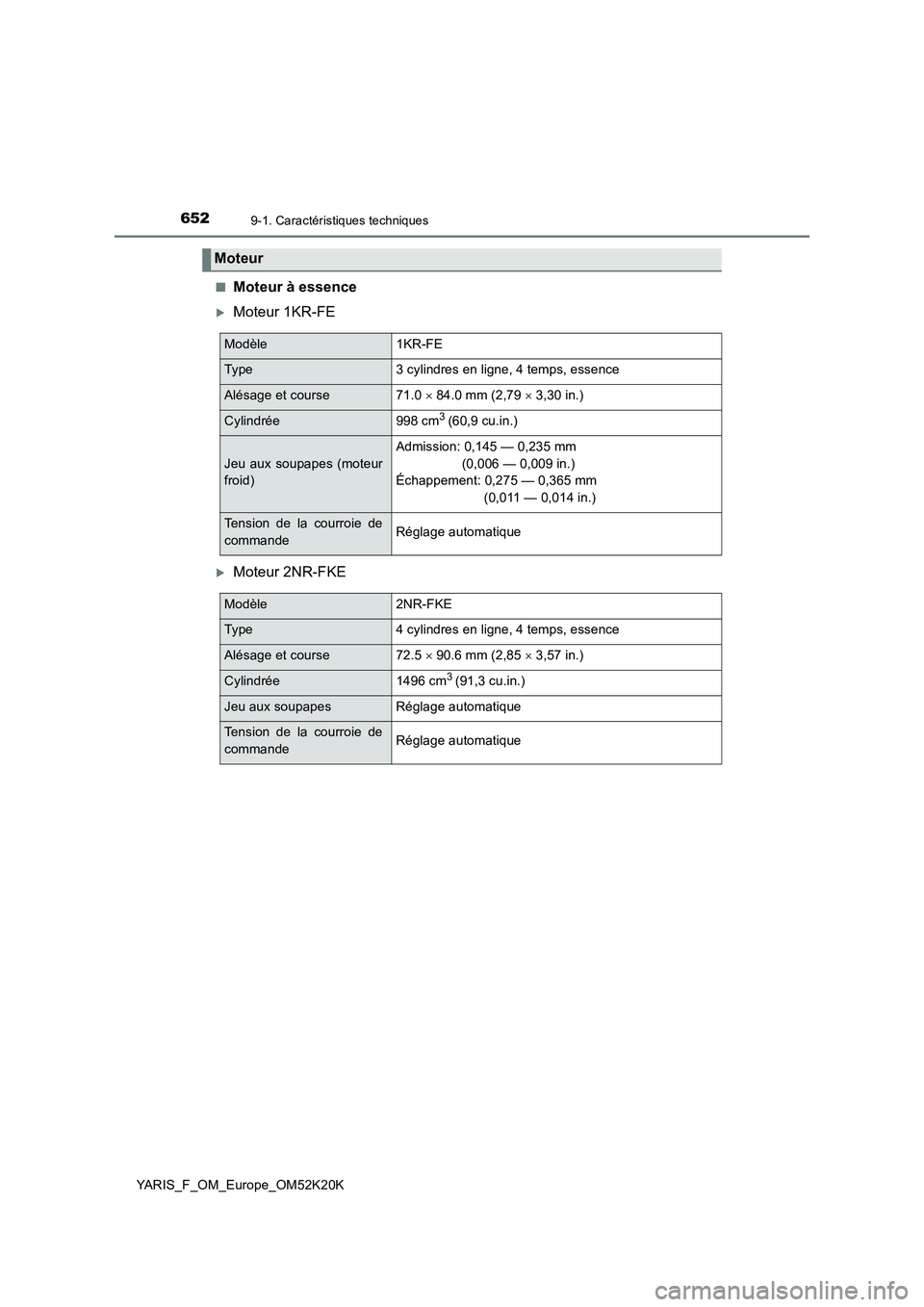

■Moteur à essence
Moteur 1KR-FE
Moteur 2NR-FKE
Moteur
Modèle1KR-FE
Type3 cylindres en ligne, 4 temps, essence
Alésage et course71.0  84.0 mm (2,79  3,30 in.)
Cylindrée998 cm3 (60,9 cu.in.)
Jeu aux soupapes (moteur
froid)
Admission: 0,145 — 0,235 mm
(0,006 — 0,009 in.)
Échappement: 0,275 — 0,365 mm
(0,011 — 0,014 in.)
Tension de la courroie de
commandeRéglage automatique
Modèle2NR-FKE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course72.5  90.6 mm (2,85  3,57 in.)
Cylindrée1496 cm3 (91,3 cu.in.)
Jeu aux soupapesRéglage automatique
Tension de la courroie de
commandeRéglage automatique

6539-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52K20K
Caractéristiques techniques du véhicule

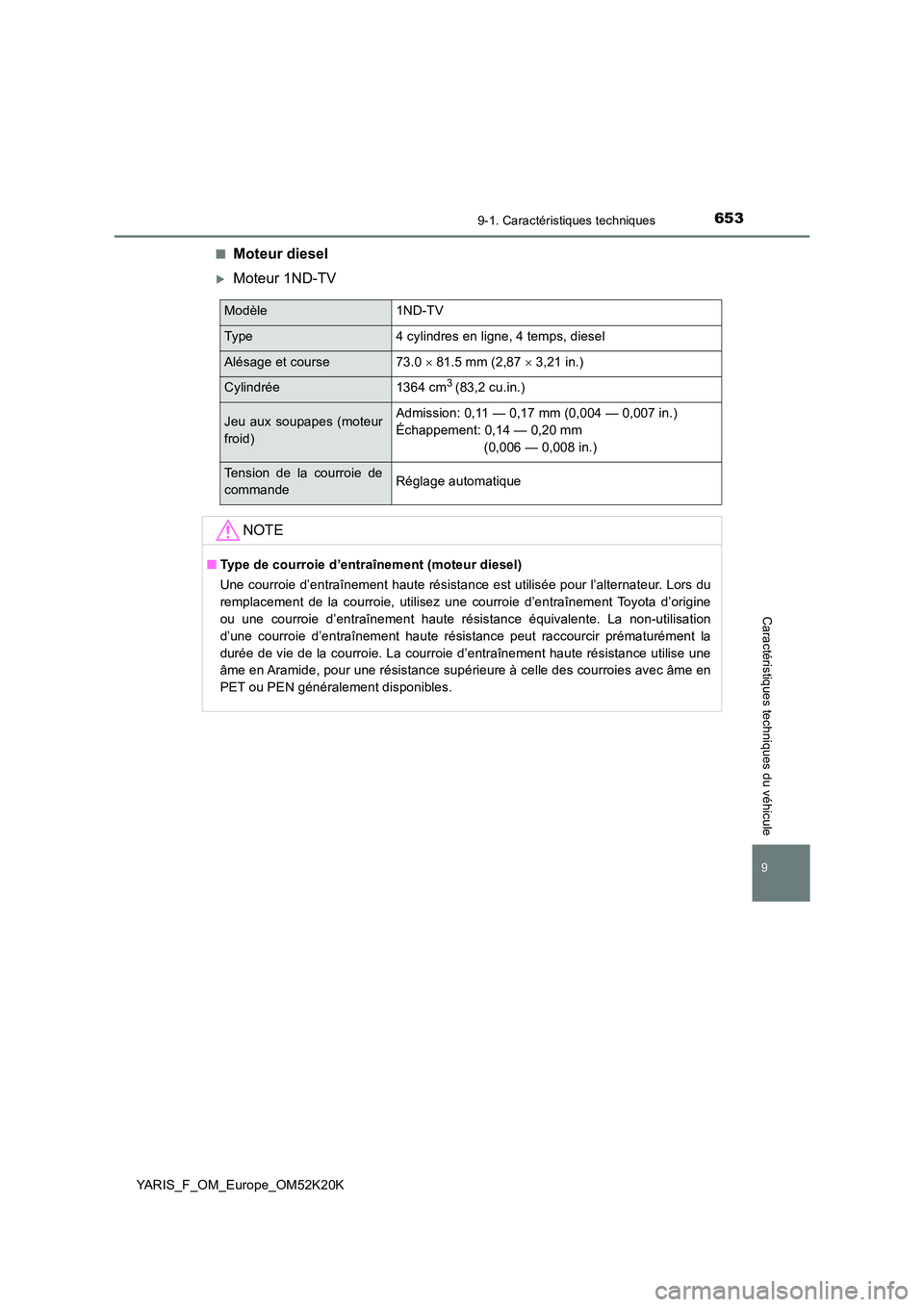

■Moteur diesel
Moteur 1ND-TV
Modèle1ND-TV
Type4 cylindres en ligne, 4 temps, diesel
Alésage et course73.0  81.5 mm (2,87  3,21 in.)
Cylindrée1364 cm3 (83,2 cu.in.)
Jeu aux soupapes (moteur
froid)
Admission: 0,11 — 0,17 mm (0,004 — 0,007 in.)
Échappement: 0,14 — 0,20 mm
(0,006 — 0,008 in.)
Tension de la courroie de
commandeRéglage automatique
NOTE
■ Type de courroie d’entraînement (moteur diesel)
Une courroie d’entraînement haute résistance est utilisée pour l’alternateur. Lors du
remplacement de la courroie, utilisez une courroie d’entraînement Toyota d’origine
ou une courroie d’entraînement haute résistance équivalente. La non-utilisation
d’une courroie d’entraînement haute résistance peut raccourcir prématurément la
durée de vie de la courroie. La courroie d’entraînement haute résistance utilise une
âme en Aramide, pour une résistance supérieure à celle des courroies avec âme en
PET ou PEN généralement disponibles.

6549-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52K20K
■Moteur à essence
■Moteur diesel

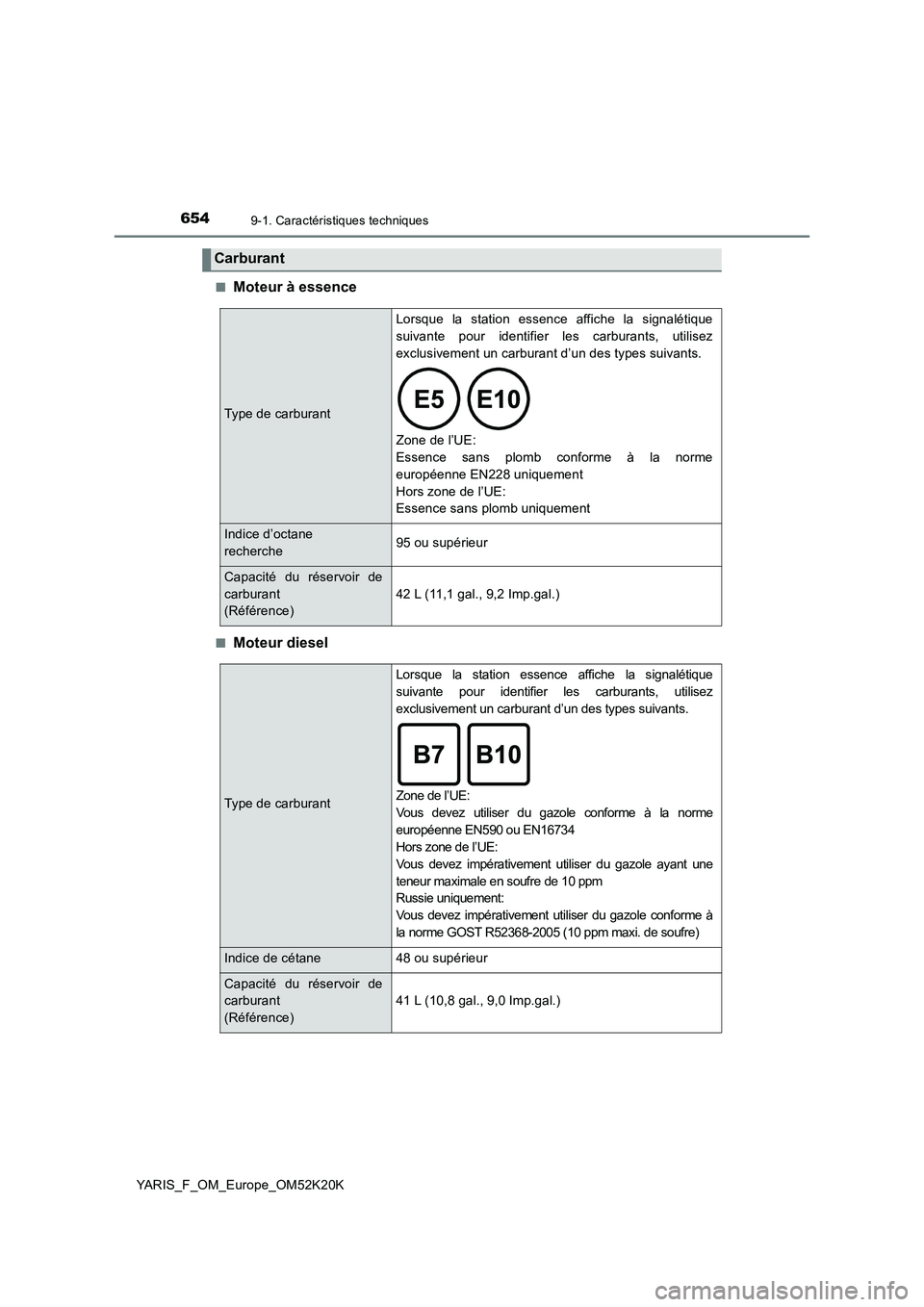

Carburant
Type de carburant
Lorsque la station essence affiche la signalétique
suivante pour identifier les carburants, utilisez
exclusivement un carburant d’un des types suivants.

Zone de l’UE:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant
(Référence)
42 L (11,1 gal., 9,2 Imp.gal.)
Type de carburant
Lorsque la station essence affiche la signalétique
suivante pour identifier les carburants, utilisez
exclusivement un carburant d’un des types suivants.

Zone de l’UE:
Vous devez utiliser du gazole conforme à la norme
européenne EN590 ou EN16734
Hors zone de l’UE:
Vous devez impérativement utiliser du gazole ayant une
teneur maximale en soufre de 10 ppm
Russie uniquement:
Vous devez impérativement utiliser du gazole conforme à
la norme GOST R52368-2005 (10 ppm maxi. de soufre)
Indice de cétane48 ou supérieur
Capacité du réservoir de
carburant
(Référence)
41 L (10,8 gal., 9,0 Imp.gal.)

6559-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52K20K
Caractéristiques techniques du véhicule

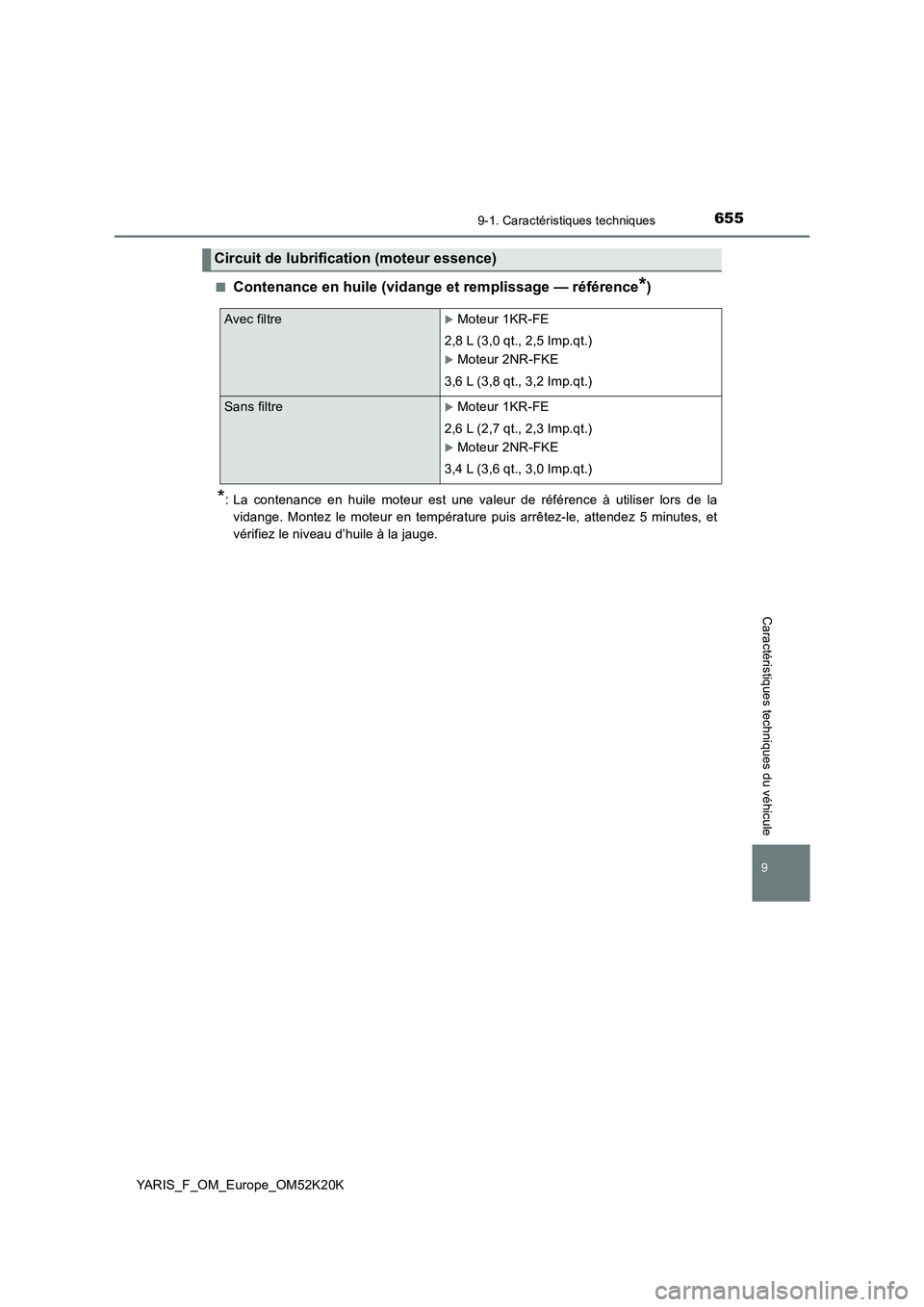

■Contenance en huile (vidange et remplissage — référence*)
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez-le, attendez 5 minutes, et
vérifiez le niveau d’huile à la jauge.
Circuit de lubrification (moteur essence)
Avec filtreMoteur 1KR-FE
2,8 L (3,0 qt., 2,5 Imp.qt.)
Moteur 2NR-FKE
3,6 L (3,8 qt., 3,2 Imp.qt.)
Sans filtreMoteur 1KR-FE
2,6 L (2,7 qt., 2,3 Imp.qt.)
Moteur 2NR-FKE
3,4 L (3,6 qt., 3,0 Imp.qt.)

6569-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52K20K

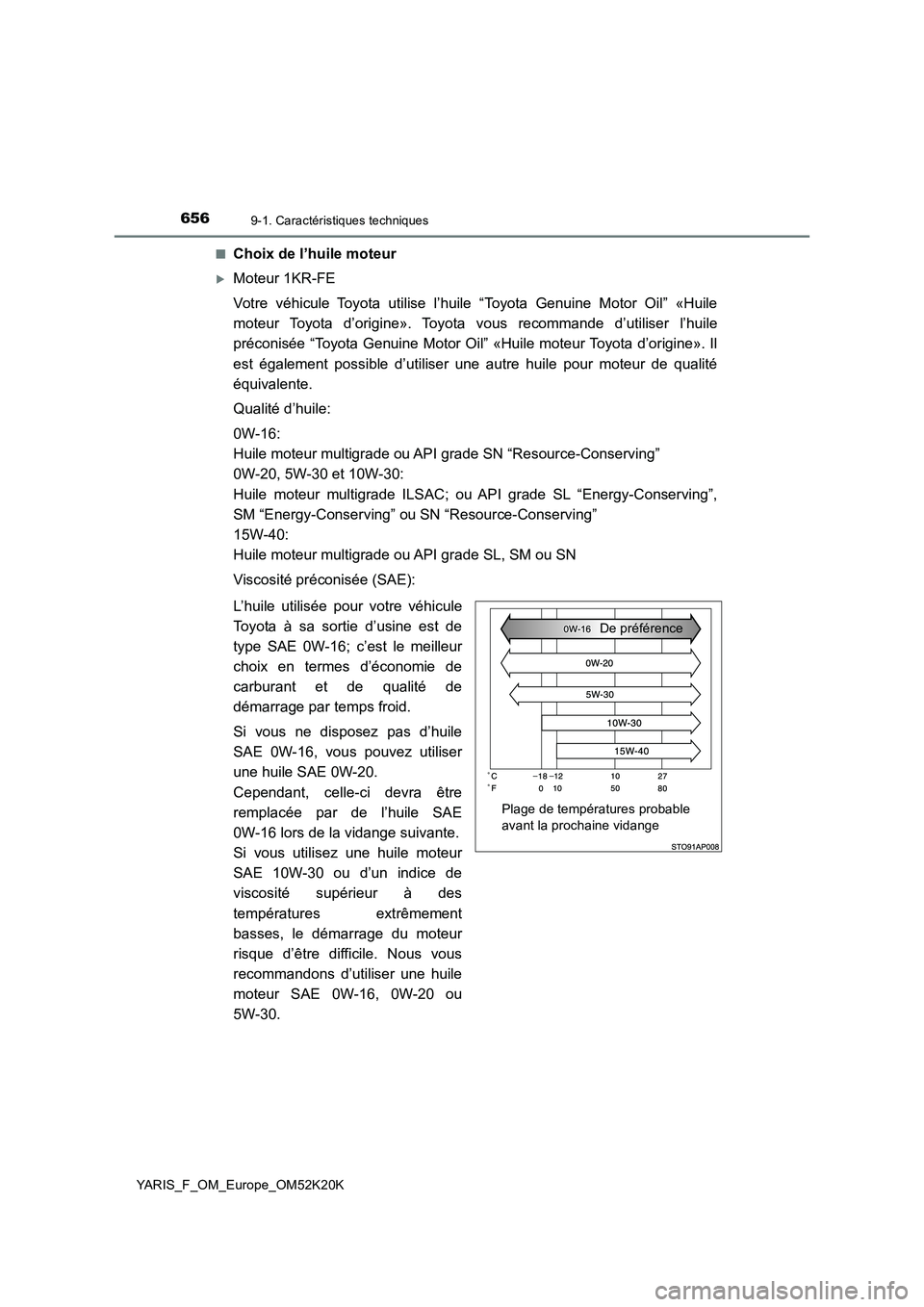

■Choix de l’huile moteur
Moteur 1KR-FE
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-16:
Huile moteur multigrade ou API grade SN “Resource-Conserving”
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC; ou API grade SL “Energy-Conserving”,
SM “Energy-Conserving” ou SN “Resource-Conserving”
15W-40:
Huile moteur multigrade ou API grade SL, SM ou SN
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-16; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-16, vous pouvez utiliser
une huile SAE 0W-20.
Cependant, celle-ci devra être
remplacée par de l’huile SAE
0W-16 lors de la vidange suivante.
Si vous utilisez une huile moteur
SAE 10W-30 ou d’un indice de
viscosité supérieur à des
températures extrêmement
basses, le démarrage du moteur
risque d’être difficile. Nous vous
recommandons d’utiliser une huile
moteur SAE 0W-16, 0W-20 ou
5W-30.
De préférence
Plage de températures probable
avant la prochaine vidange

6579-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52K20K
Caractéristiques techniques du véhicule

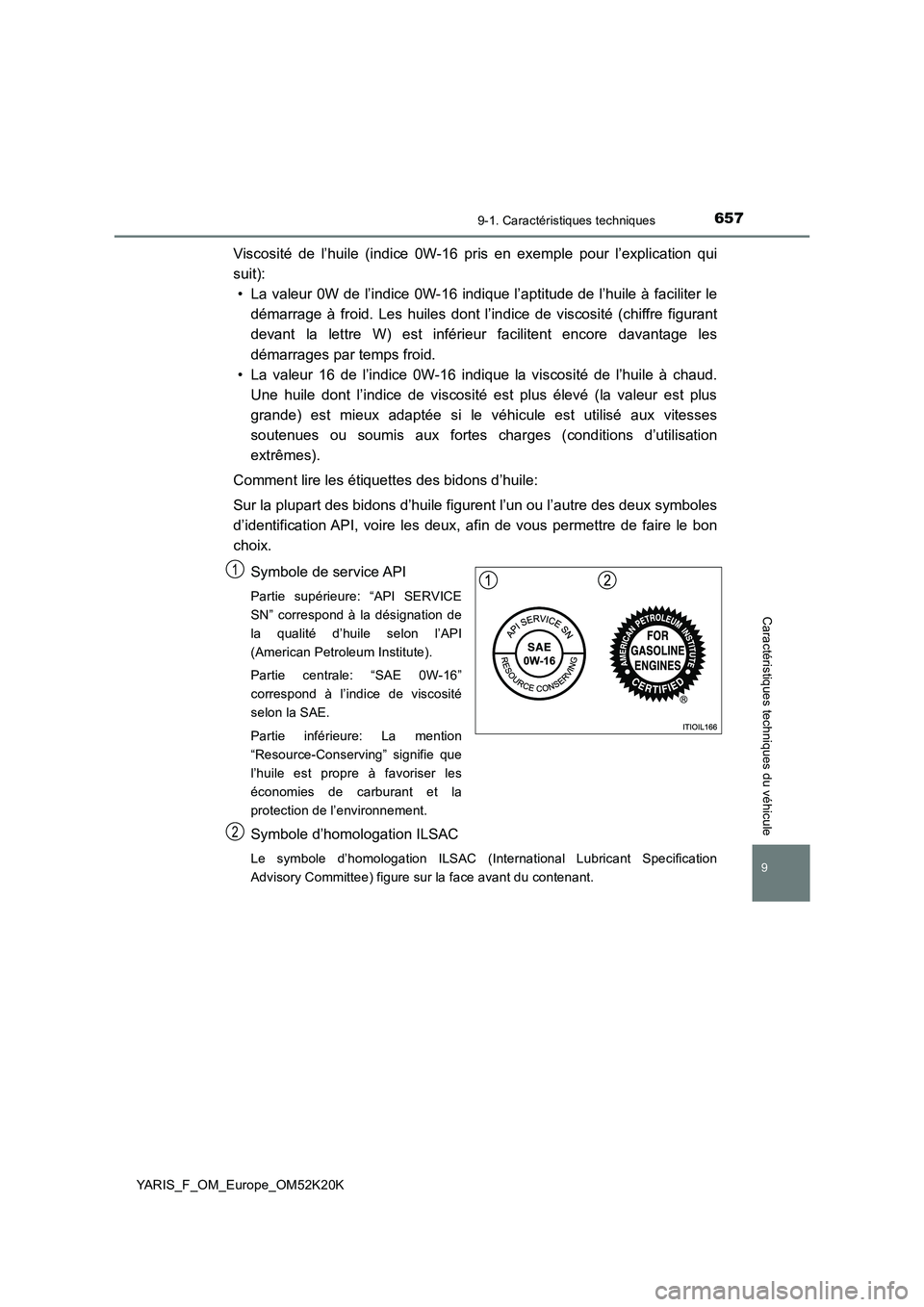

Viscosité de l’huile (indice 0W-16 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-16 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 16 de l’indice 0W-16 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-16”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2

6589-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52K20K

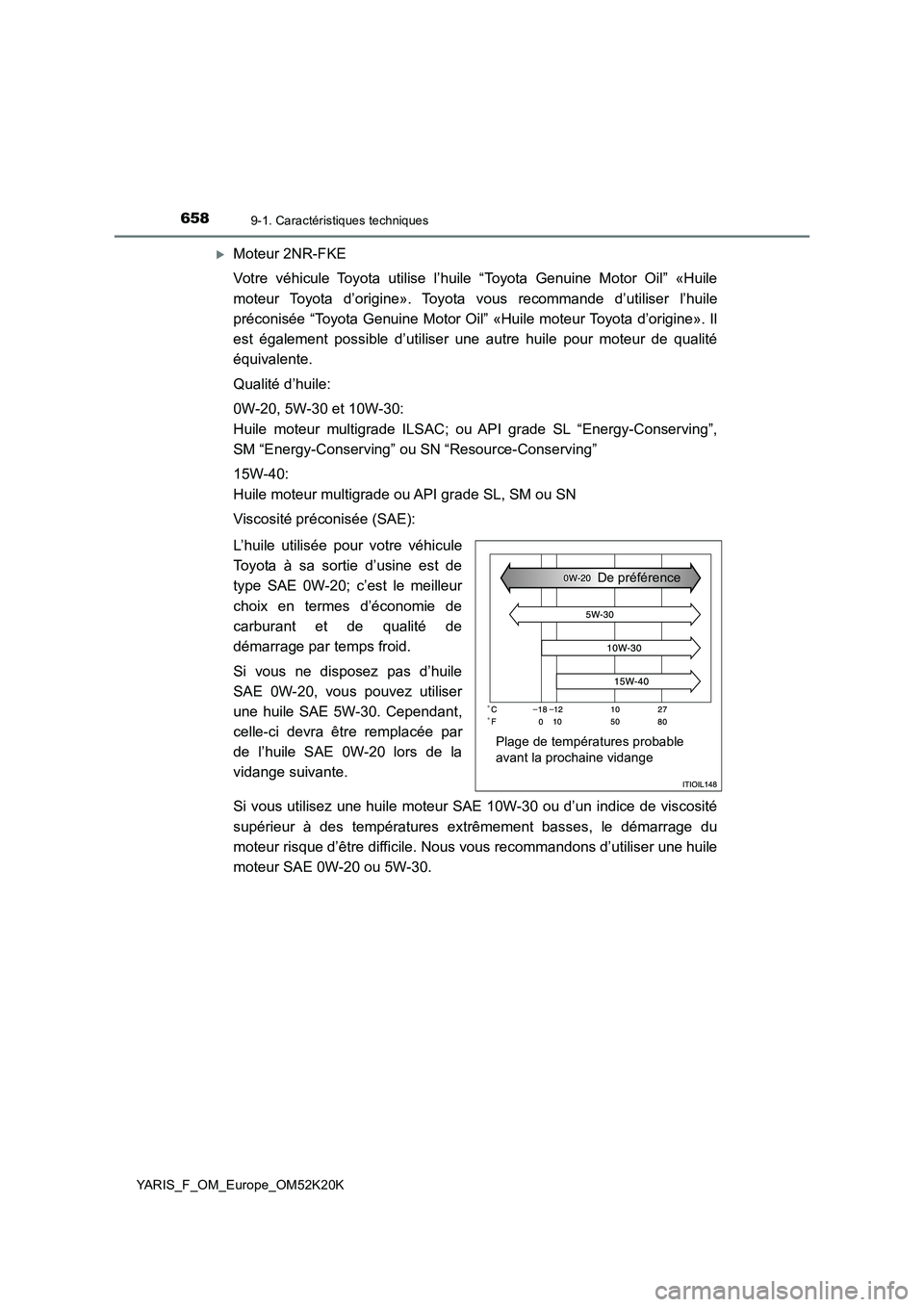

Moteur 2NR-FKE
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC; ou API grade SL “Energy-Conserving”,
SM “Energy-Conserving” ou SN “Resource-Conserving”
15W-40:
Huile moteur multigrade ou API grade SL, SM ou SN
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-20; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-30. Cependant,
celle-ci devra être remplacée par
de l’huile SAE 0W-20 lors de la
vidange suivante.
Si vous utilisez une huile moteur SAE 10W-30 ou d’un indice de viscosité
supérieur à des températures ex trêmement basses, le démarrage du
moteur risque d’être difficile. Nous vous recommandons d’utiliser une huile
moteur SAE 0W-20 ou 5W-30.
Plage de températures probable
avant la prochaine vidange
De préférence

6599-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52K20K
Caractéristiques techniques du véhicule
Viscosité de l’huile (indice 0W-20 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-20 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l’indice 0W-20 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-20”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2

6609-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52K20K
■Contenance en huile (vidange et remplissage — référence*)
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez-le, attendez 5 minutes, et
vérifiez le niveau d’huile à la jauge.
■Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Utilisez l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine» agréée par Toyota ou une huile équivalente pour
satisfaire aux exigences de qualité et de viscosité suivantes.
Qualité d’huile: API CF-4, CF ou ACEA B1, B3, B4, B5 ou JASO DL-0
Viscosité préconisée (SAE):
L’huile SAE 5W-30 est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous utilisez une huile moteur
SAE 10W-30 ou d’un indice de
viscosité supérieur à des
températures extrêmement
basses, le démarrage du moteur
risque d’être difficile. Nous vous
recommandons d’utiliser une huile
moteur SAE 5W-30.
Comment lire l’étiquette des bidons d’huile:
Sur certains bidons d’huile figure le
marquage DL-0 de la JASO
(Japanese Automobile Standard
Organization) afin de vous
permettre de faire le bon choix.
Circuit de lubrification (moteur diesel)
Avec filtre 3,9 L (4,1 qt., 3,4 Imp.qt.)
Sans filtre 3,5 L (3,7 qt., 3,1 Imp.qt.)
Plage de températures probable
avant la prochaine vidange
De préférence
