ESP TOYOTA YARIS 2020 Bruksanvisningar (in Swedish)

OM52A54SE
OM52A54SE
OM52A54SE-FI
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen
hos respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll
och skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9SpecifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM52A54SE.book Page 1 Monday, May 27, 2019 10:37 AM

INNEHÅLLSFÖRTECKNING2
OM52A54SEFör din information .........................8
Så här läser du den här
instruktionsboken .......................11
Söka information ..........................12
Bildregister ...................................13
1-1. För säker körning Innan du börjar köra.............24
För säker körning .................26
Säkerhetsbälten ...................28
Krockkuddar.........................35
Säkerhetsåtgärder beträffande avgaser...........47
1-2. Barn och säkerhet Manuell i-/urkopplingskontakt till framsätespassagerarens
krockkudde ........................48
Åka med barn i bilen ............51
Bilbarnstolar .........................52
1-3. Stöldskydd Startspärr .............................76
Dubbelsidigt låssystem ........77 2. Instrumentgrupp
Indikerings- och varningslampor ................. 80
Instrument och mätare (modeller med enfärgad
display).............................. 87
Instrument och mätare (modeller med
färgdisplay) ....................... 90
Informationsdisplay (modeller med enfärgad
display).............................. 94
Informationsdisplay (modeller med
färgdisplay) ....................... 99
Information om bränsleförbrukning .......... 109
1Trygghet och säkerhet
2Instrumentgrupp
OM52A54SE.book Page 2 Monday, May 27, 2019 10:37 AM

3
1
7
8 6 5
4
3
2
9
OM52A54SE3-1. Nyckelinformation
Nycklar ...............................114
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ..........................120
Baklucka ............................127
Elektroniskt lås- och startsystem ......................133
3-3. Inställning av sätena Framsäten..........................141
Baksäten ............................144
Nackskydd .........................147
3-4. Justera ratten och speglarna
Ratt ....................................150
Invändig backspegel ..........152
Ytterbackspeglar ................154
3-5. Öppna och stänga fönster
Elektriska fönsterhissar......157 4-1. Innan du börjar köra
Köra bilen .......................... 162
Last och bagage................ 172
Köra med släp ................... 174
4-2. Körrutiner Tändningslås (modeller utan elektroniskt lås-
och startsystem).............. 184
Startknapp (tändning) (modeller med elektroniskt
lås- och startsystem) ....... 186
Multidrive ........................... 195
Manuell växellåda ............. 203
Körriktningsvisare, spak .... 207
Parkeringsbroms ............... 208
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ..................... 209
Dimljus, reglage ................ 214
Vindrutetorkare och spolare ............................ 216
Bakrutetorkare och spolare ............................ 220
4-4. Tanka Öppna tanklocket .............. 222
3Funktionen hos
respektive komponent4Körning
OM52A54SE.book Page 3 Monday, May 27, 2019 10:37 AM

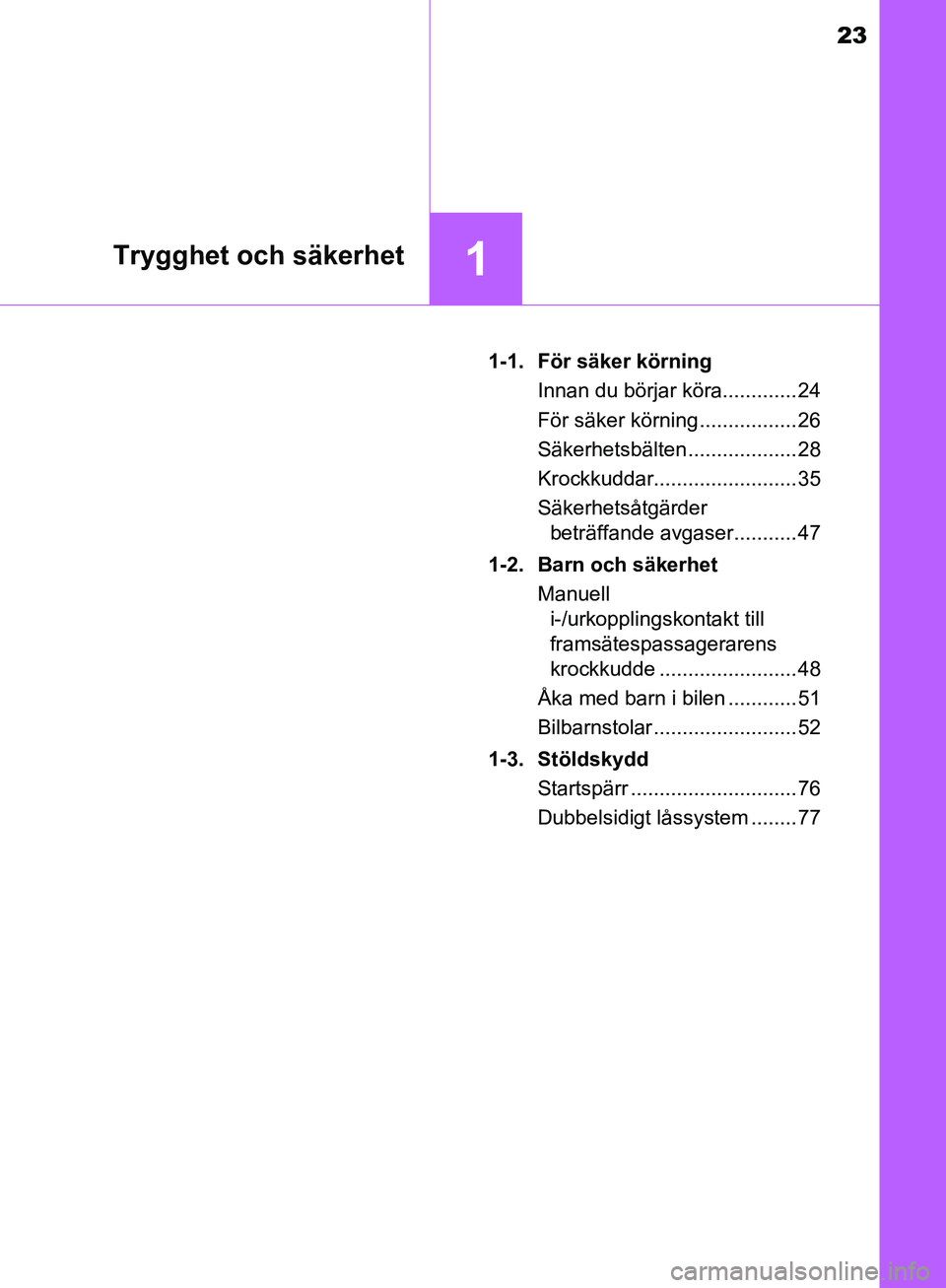

23
1Trygghet och säkerhet
OM52A54SE1-1. För säker körning
Innan du börjar köra............. 24
För säker körning ................. 26
Säkerhetsbälten ................... 28
Krockkuddar......................... 35
Säkerhetsåtgärder beträffande avgaser........... 47
1-2. Barn och säkerhet Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde ........................ 48
Åka med barn i bilen ............ 51
Bilbarnstolar ......................... 52
1-3. Stöldskydd Startspärr ............................. 76
Dubbelsidigt låssystem ........ 77
OM52A54SE.book Page 23 Monday, May 27, 2019 10:37 AM

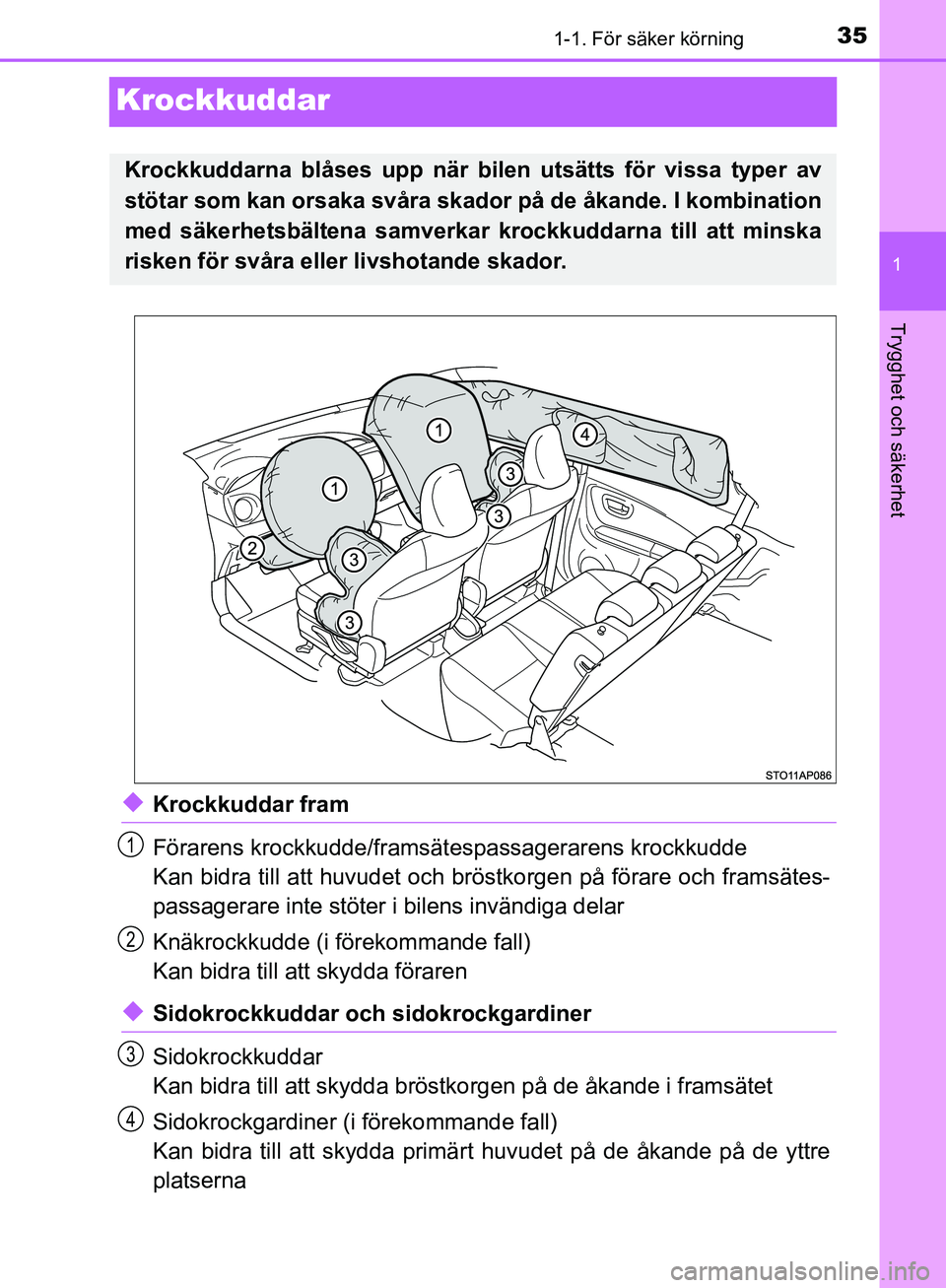

351-1. För säker körning
1
Trygghet och säkerhet
OM52A54SE
Krockkuddar
uKrockkuddar fram
Förarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och framsätes-
passagerare inte stöter i bilens invändiga delar
Knäkrockkudde (i förekommande fall)
Kan bidra till att skydda föraren
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner (i förekommande fall)
Kan bidra till att skydda primärt hu vudet på de åkande på de yttre
platserna
Krockkuddarna blåses upp när bile n utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
4
OM52A54SE.book Page 35 Monday, May 27, 2019 10:37 AM

361-1. För säker körning
OM52A54SE
*: I förekommande fall
Komponenter i krockkuddesystemet
Bältessträckare och kraftbe-
gränsare (framsäte)
Sidokrocksensorer (fram)
Sidokrockkuddar
Sidokrockgardiner
*
Bältessträckare och kraftbe-
gränsare (baksätets ytter-
platser)
*
Sidokrocksensorer (bak)*
Sidokrocksensorer
(framdörr)
*
Förarens krockkudde
Krockkuddesystem, varnings-
lampa
Förarens knäkrockkudde
*
Krockkuddesensorer
Främre krocksensor
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”, indikeringslampa
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
OM52A54SE.book Page 36 Monday, May 27, 2019 10:37 AM

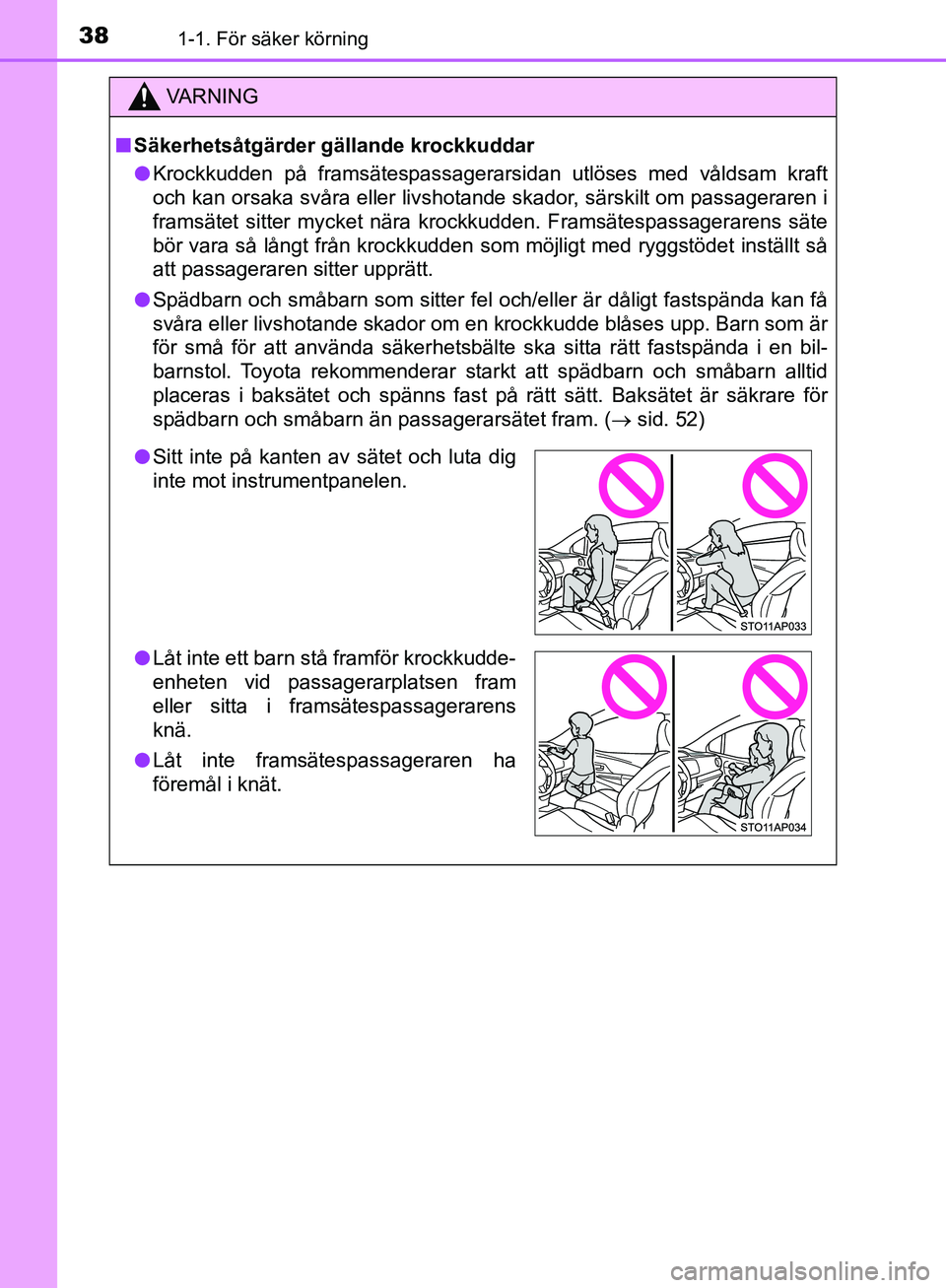

381-1. För säker körning
OM52A54SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en krockkudde blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en bil-
barnstol. Toyota rekommenderar starkt att spädbarn och småbarn alltid
placeras i baksätet och spänns fast på rätt sätt. Baksätet är säkrare för
spädbarn och småbarn än passagerarsätet fram. (  sid. 52)
lSitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i framsätespassagerarens
knä.
l Låt inte framsätespassageraren ha
föremål i knät.
OM52A54SE.book Page 38 Monday, May 27, 2019 10:37 AM

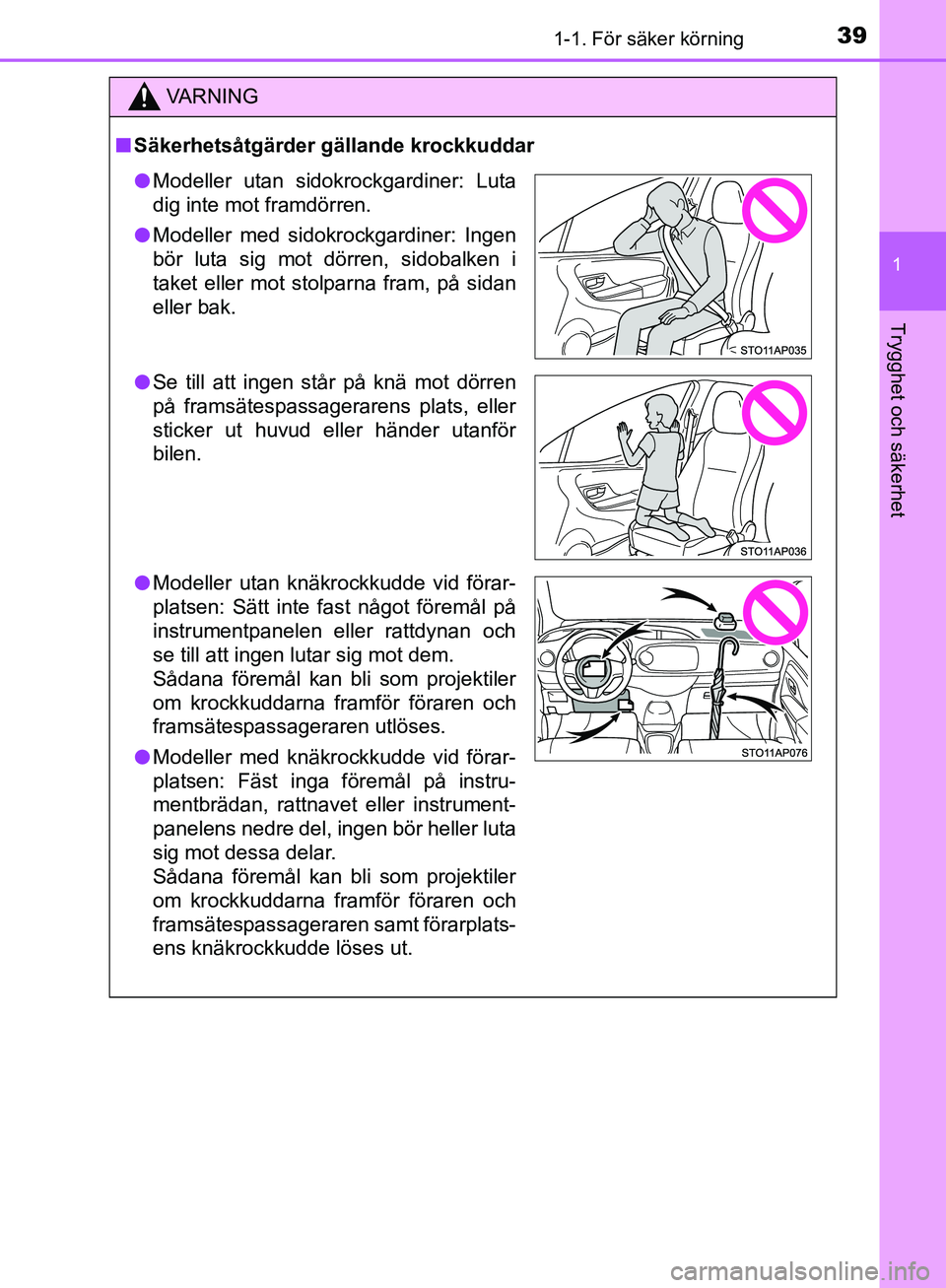

391-1. För säker körning
1
Trygghet och säkerhet
OM52A54SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Modeller utan sidokrockgardiner: Luta
dig inte mot framdörren.
l Modeller med sidokrockgardiner: Ingen
bör luta sig mot dörren, sidobalken i
taket eller mot stolparna fram, på sidan
eller bak.
l Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
l Modeller utan knäkrockkudde vid förar-
platsen: Sätt inte fast något föremål på
instrumentpanelen eller rattdynan och
se till att ingen lutar sig mot dem.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren utlöses.
l Modeller med knäkrockkudde vid förar-
platsen: Fäst inga föremål på instru-
mentbrädan, rattnavet eller instrument-
panelens nedre del, ingen bör heller luta
sig mot dessa delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt förarplats-
ens knäkrockkudde löses ut.
OM52A54SE.book Page 39 Monday, May 27, 2019 10:37 AM

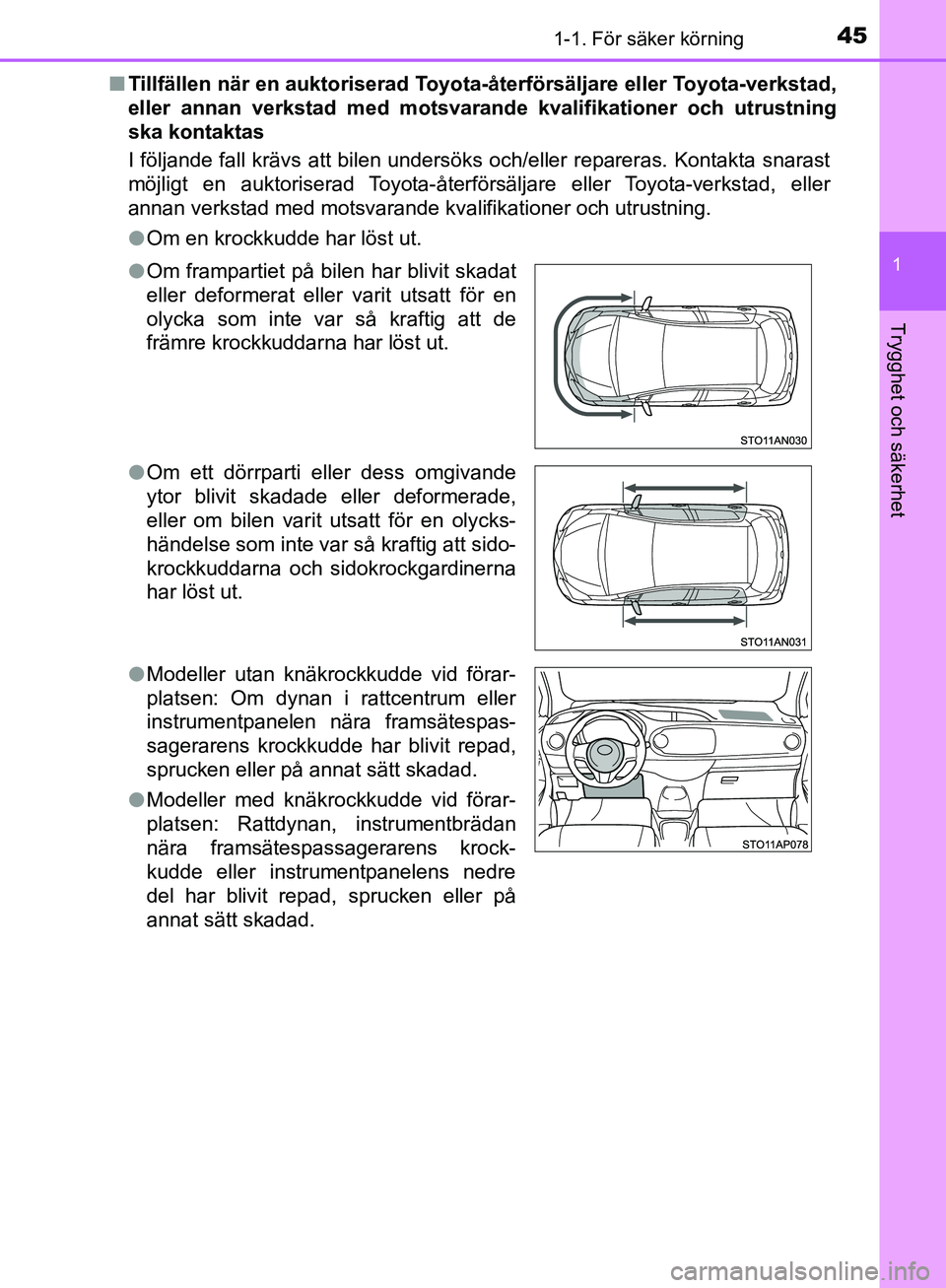

451-1. För säker körning
1
Trygghet och säkerhet
OM52A54SEn
Tillfällen när en auktoriserad Toyota -återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvara nde kvalifikationer och utrustning
ska kontaktas
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Om en krockkudde har löst ut.
l Om frampartiet på bilen har blivit skadat
eller deformerat eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
l Om ett dörrparti eller dess omgivande
ytor blivit skadade eller deformerade,
eller om bilen varit utsatt för en olycks-
händelse som inte var så kraftig att sido-
krockkuddarna och sidokrockgardinerna
har löst ut.
l Modeller utan knäkrockkudde vid förar-
platsen: Om dynan i rattcentrum eller
instrumentpanelen nära framsätespas-
sagerarens krockkudde har blivit repad,
sprucken eller på annat sätt skadad.
l Modeller med knäkrockkudde vid förar-
platsen: Rattdynan, instrumentbrädan
nära framsätespassagerarens krock-
kudde eller instrumentpanelens nedre
del har blivit repad, sprucken eller på
annat sätt skadad.
OM52A54SE.book Page 45 Monday, May 27, 2019 10:37 AM

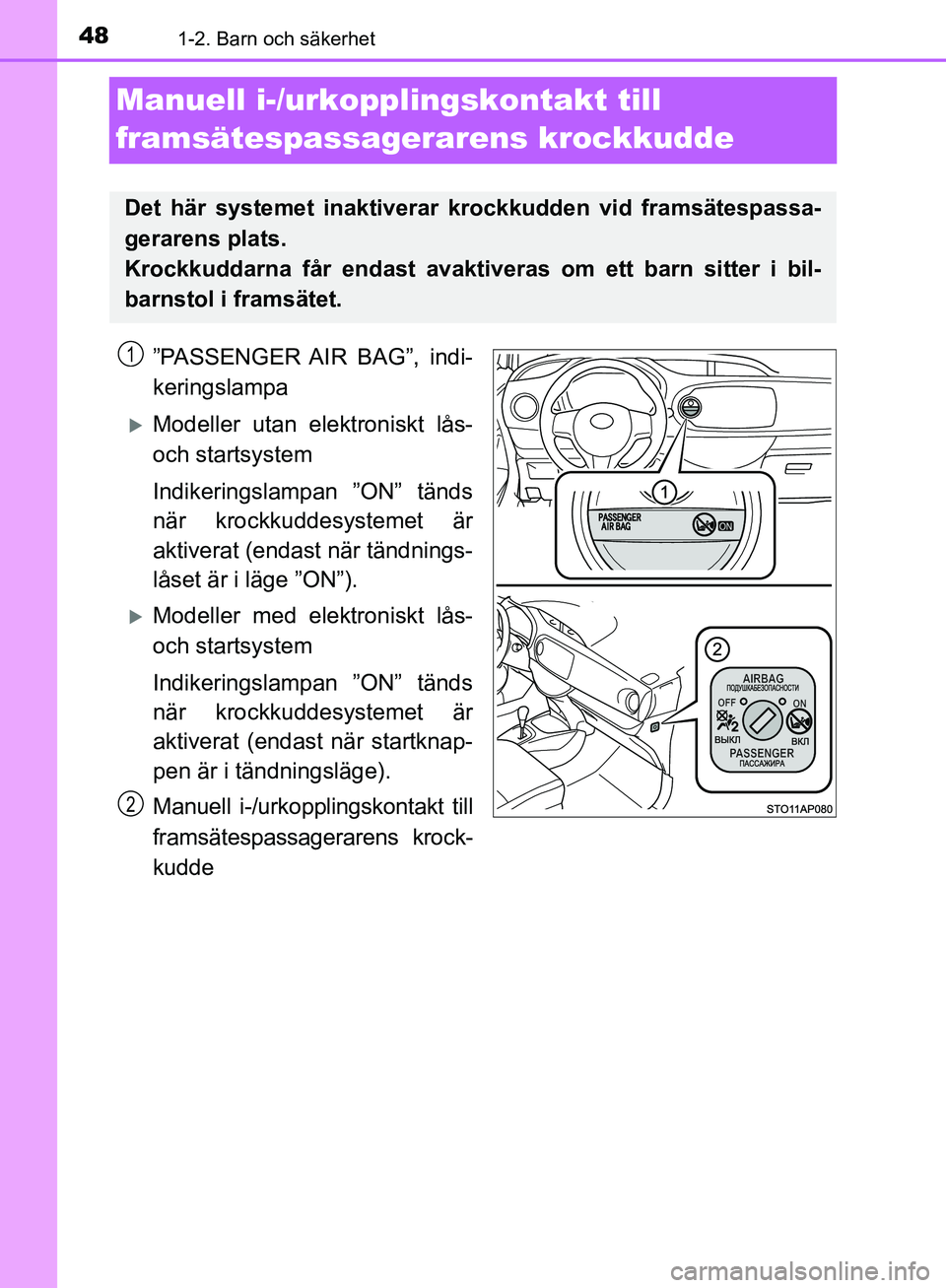

481-2. Barn och säkerhet
OM52A54SE
Manuell i-/urkopplingskontakt till
framsätespassagera rens krockkudde
”PASSENGER AIR BAG”, indi-
keringslampa
Modeller utan elektroniskt lås-
och startsystem
Indikeringslampan ”ON” tänds
när krockkuddesystemet är
aktiverat (endast när tändnings-
låset är i läge ”ON”).
Modeller med elektroniskt lås-
och startsystem
Indikeringslampan ”ON” tänds
när krockkuddesystemet är
aktiverat (endast när startknap-
pen är i tändningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Det här systemet inaktiverar krockkudden vid framsätespassa-
gerarens plats.
Krockkuddarna får endast avaktiveras om ett barn sitter i bil-
barnstol i framsätet.
1
2
OM52A54SE.book Page 48 Monday, May 27, 2019 10:37 AM
