TOYOTA YARIS 2020 Instructieboekje (in Dutch)

5417-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E

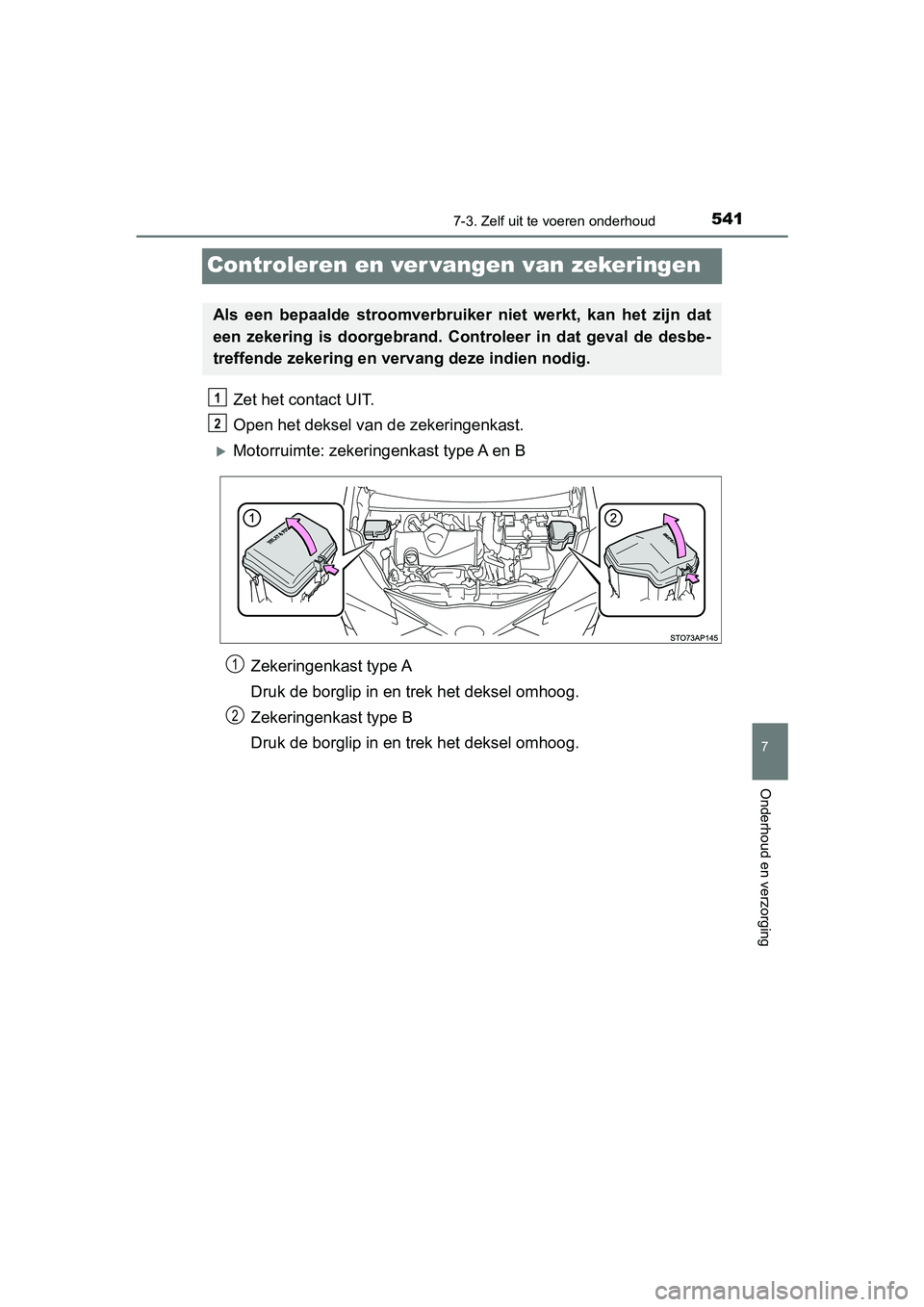

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte: zekeringenkast type A en B
Zekeringenkast type A
Druk de borglip in en trek het deksel omhoog.
Zekeringenkast type B
Druk de borglip in en trek het deksel omhoog.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 541 Friday, February 8, 2019 1:56 PM

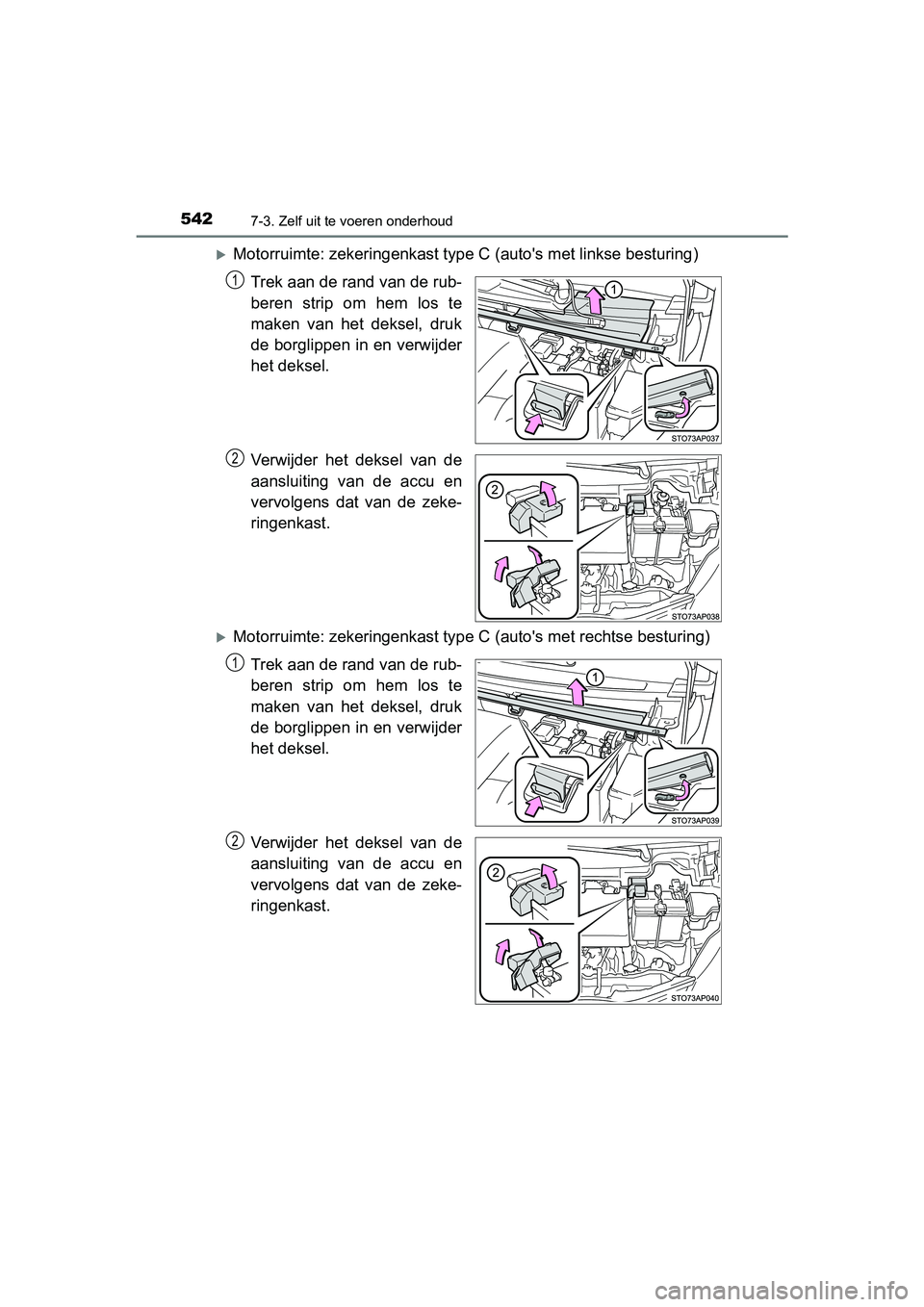

5427-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Motorruimte: zekeringenkast type C (auto's met linkse besturing)
Trek aan de rand van de rub-
beren strip om hem los te
maken van het deksel, druk
de borglippen in en verwijder
het deksel.
Verwijder het deksel van de
aansluiting van de accu en
vervolgens dat van de zeke-
ringenkast.
Motorruimte: zekeringenkast type C (auto's met rechtse besturing)
Trek aan de rand van de rub-
beren strip om hem los te
maken van het deksel, druk
de borglippen in en verwijder
het deksel.
Verwijder het deksel van de
aansluiting van de accu en
vervolgens dat van de zeke-
ringenkast.
1
2
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 542 Friday, February 8, 2019 1:56 PM

5437-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E

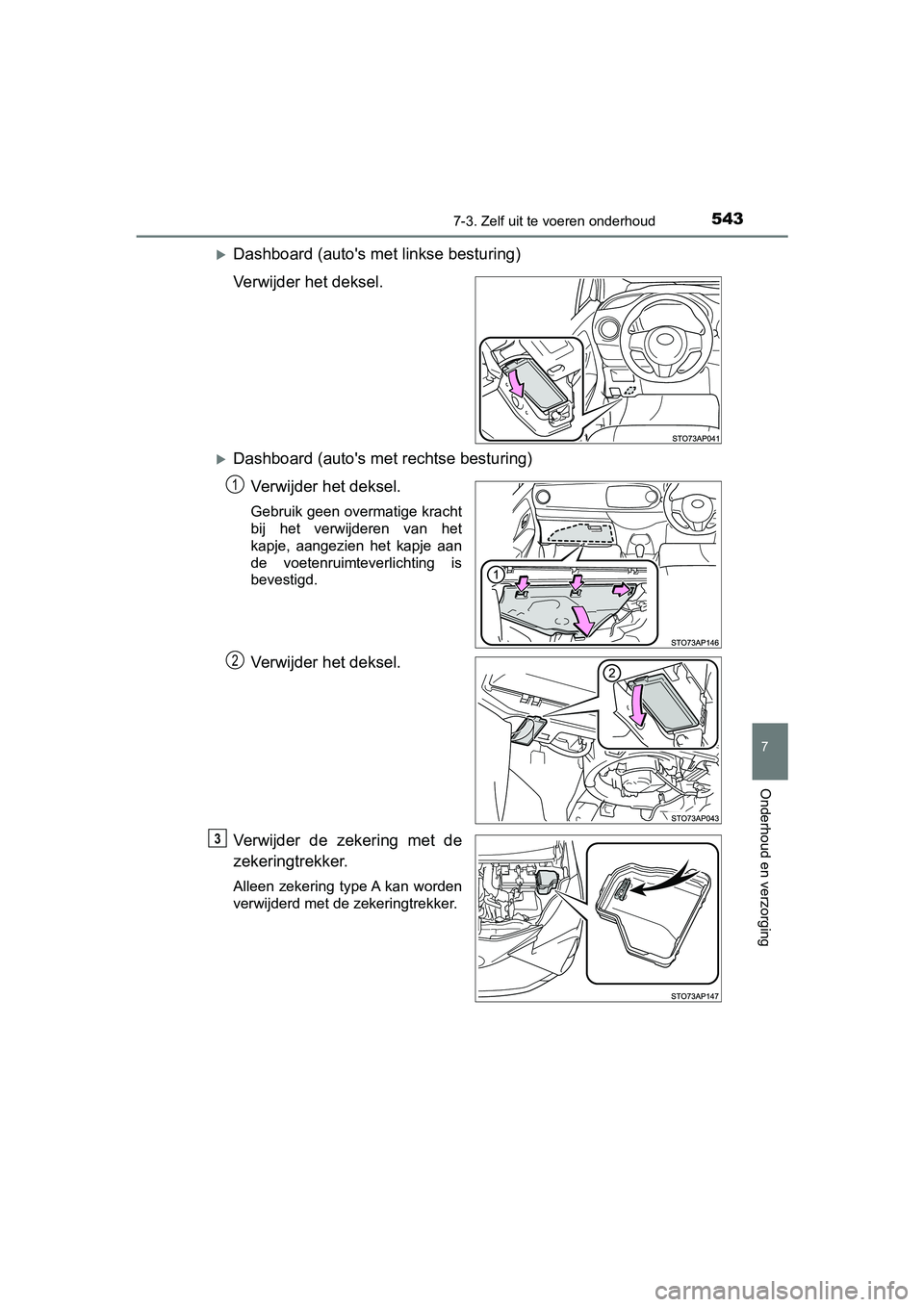

Dashboard (auto's met linkse besturing)
Verwijder het deksel.
Dashboard (auto's met rechtse besturing)
Verwijder het deksel.
Gebruik geen overmatige kracht
bij het verwijderen van het
kapje, aangezien het kapje aan
de voetenruimteverlichting is
bevestigd.
Verwijder het deksel.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
YARIS_F_OM_Europe_OM52A54E.book Page 543 Friday, February 8, 2019 1:56 PM

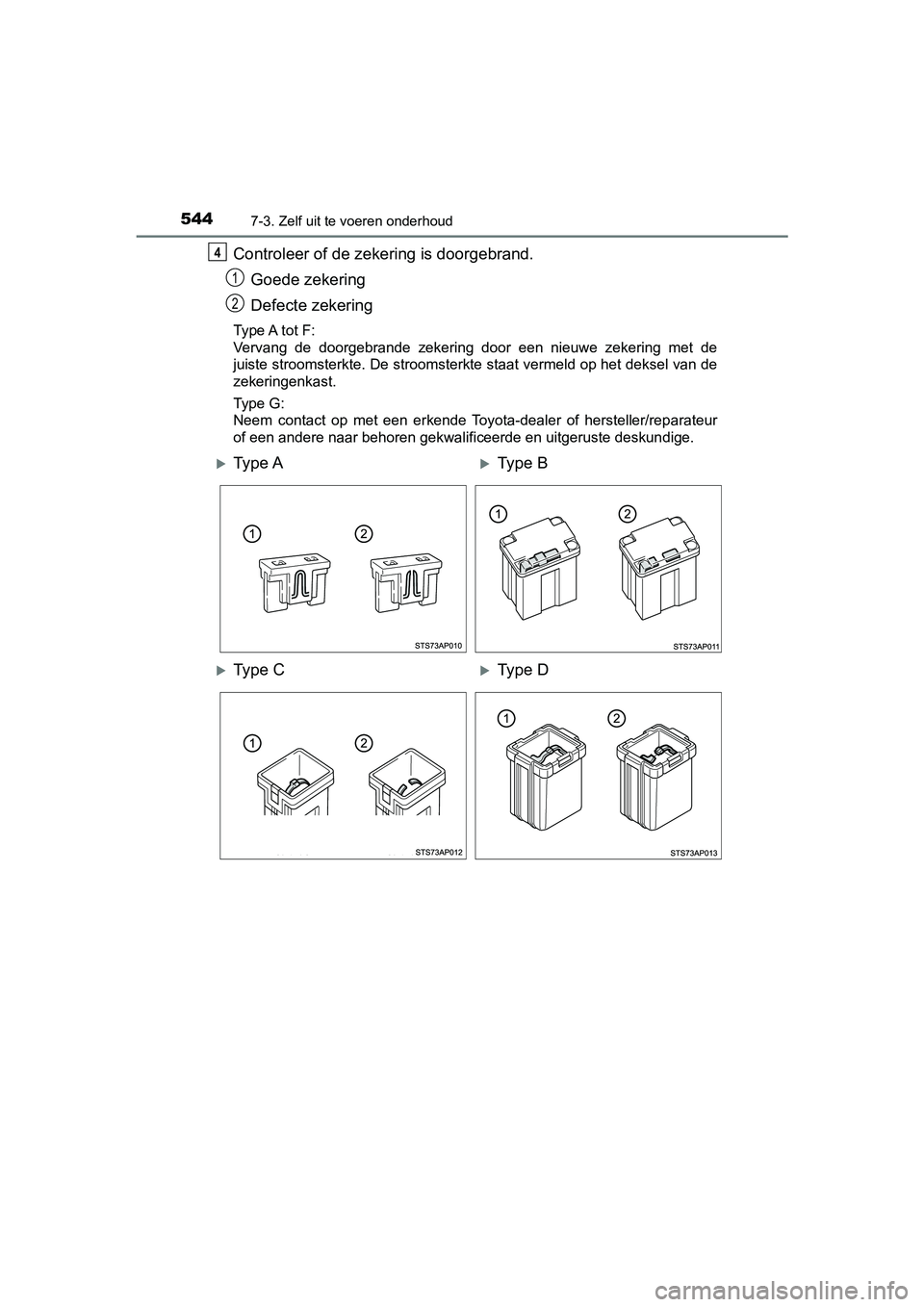

5447-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A tot F:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. De stroomsterkte staat vermeld op het deksel van de
zekeringenkast.
Type G:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
<005200490003004800480051000300440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a00
48005500580056005700480003004700480056004e00580051[dige.
4
1
2
Ty p e AType B
Ty p e CType D
YARIS_F_OM_Europe_OM52A54E.book Page 544 Friday, February 8, 2019 1:56 PM

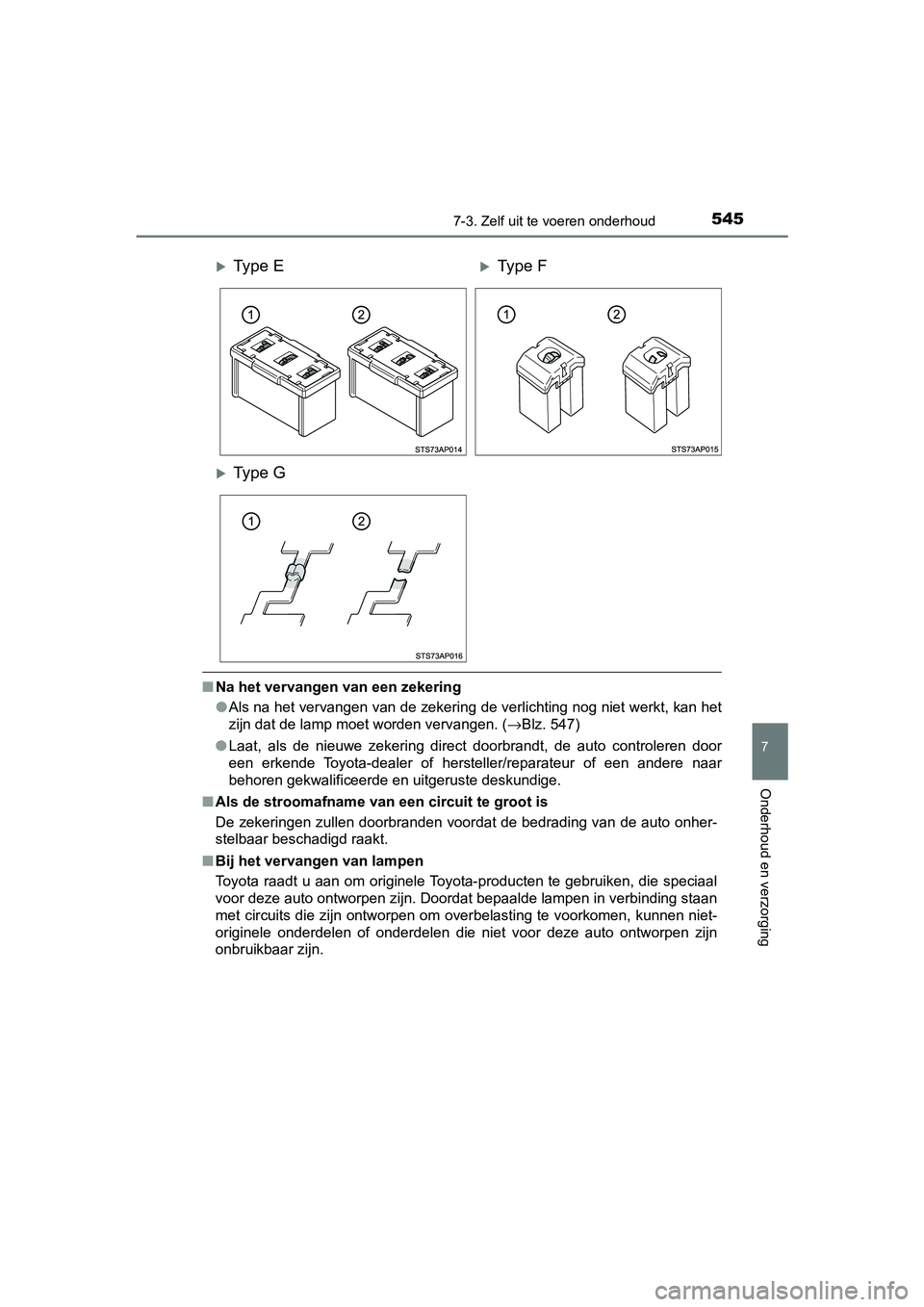

5457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (→Blz. 547)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
Ty p e EType F
Ty p e G
YARIS_F_OM_Europe_OM52A54E.book Page 545 Friday, February 8, 2019 1:56 PM

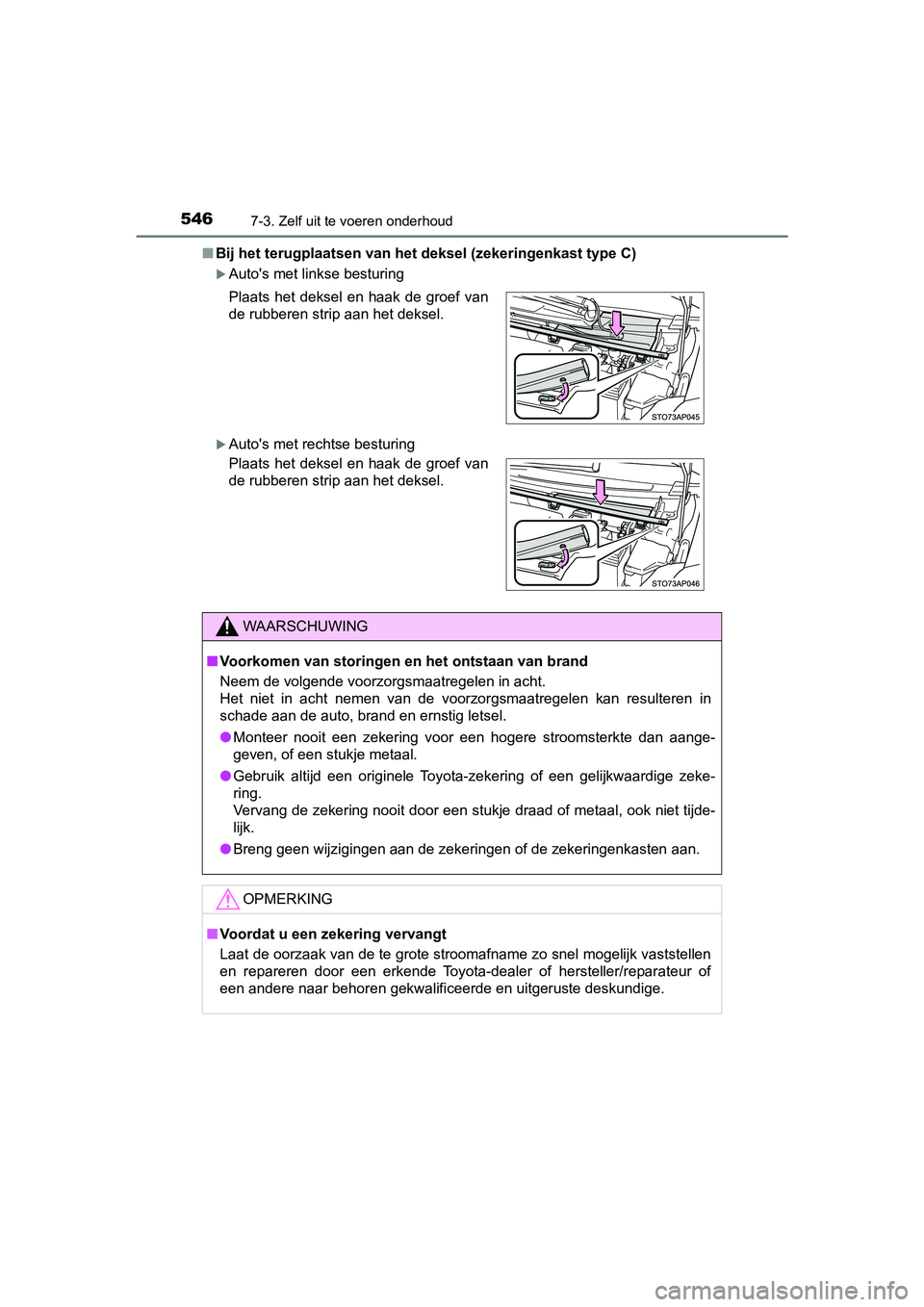

5467-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E■Bij het terugplaatsen van het deksel (zekeringenkast type C)
Auto's met linkse besturing
Auto's met rechtse besturing Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 546 Friday, February 8, 2019 1:56 PM

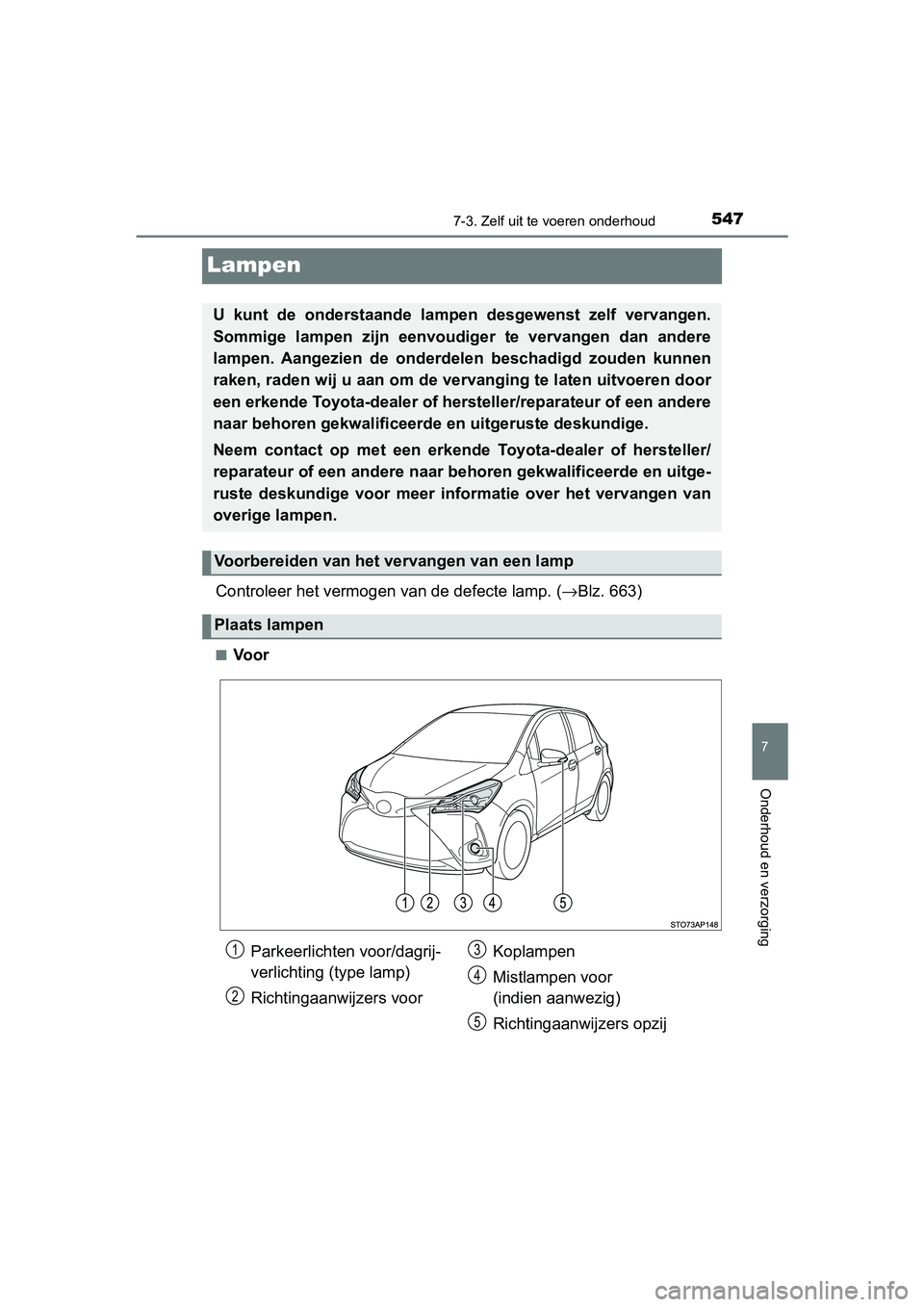

5477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 663)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voorKoplampen
Mistlampen voor
(indien aanwezig)
Richtingaanwijzers opzij1
2
3
4
5
YARIS_F_OM_Europe_OM52A54E.book Page 547 Friday, February 8, 2019 1:56 PM

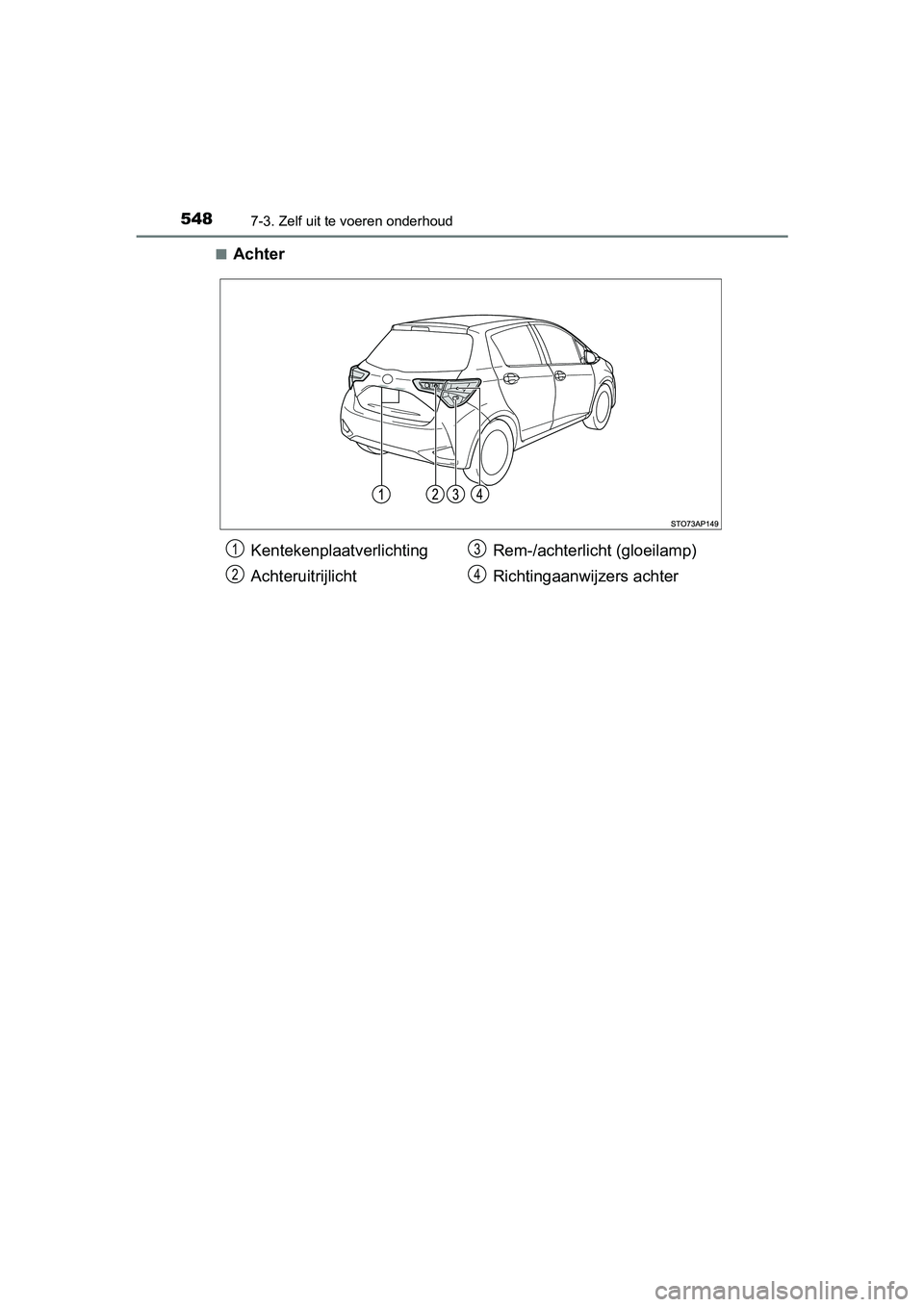

5487-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E■
Achter
Kentekenplaatverlichting
AchteruitrijlichtRem-/achterlicht (gloeilamp)
Richtingaanwijzers achter1
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 548 Friday, February 8, 2019 1:56 PM

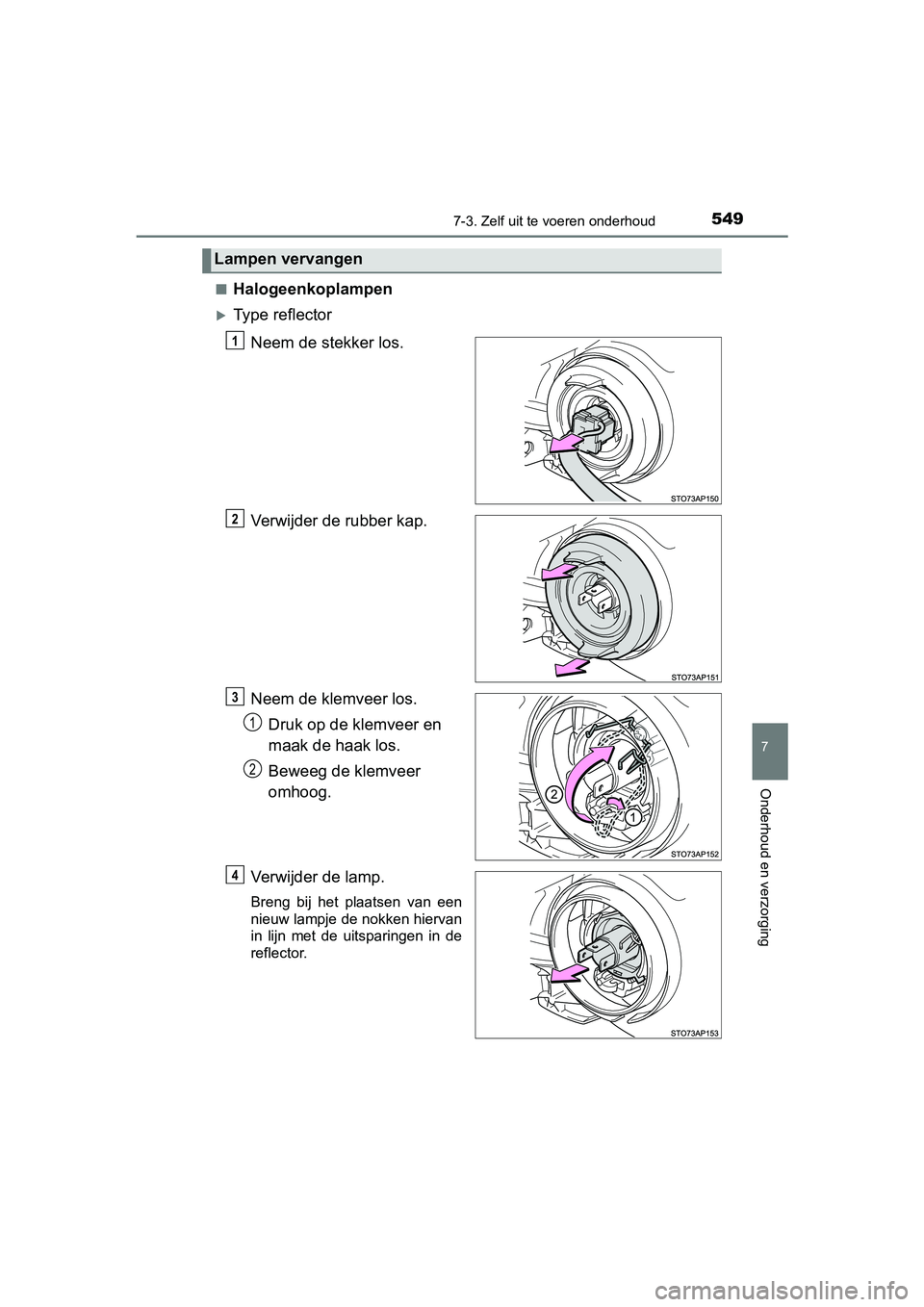

5497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E■
Halogeenkoplampen
Type reflector
Neem de stekker los.
Verwijder de rubber kap.
Neem de klemveer los.
Druk op de klemveer en
maak de haak los.
Beweeg de klemveer
omhoog.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Lampen vervangen
1
2
3
1
2
4
YARIS_F_OM_Europe_OM52A54E.book Page 549 Friday, February 8, 2019 1:56 PM

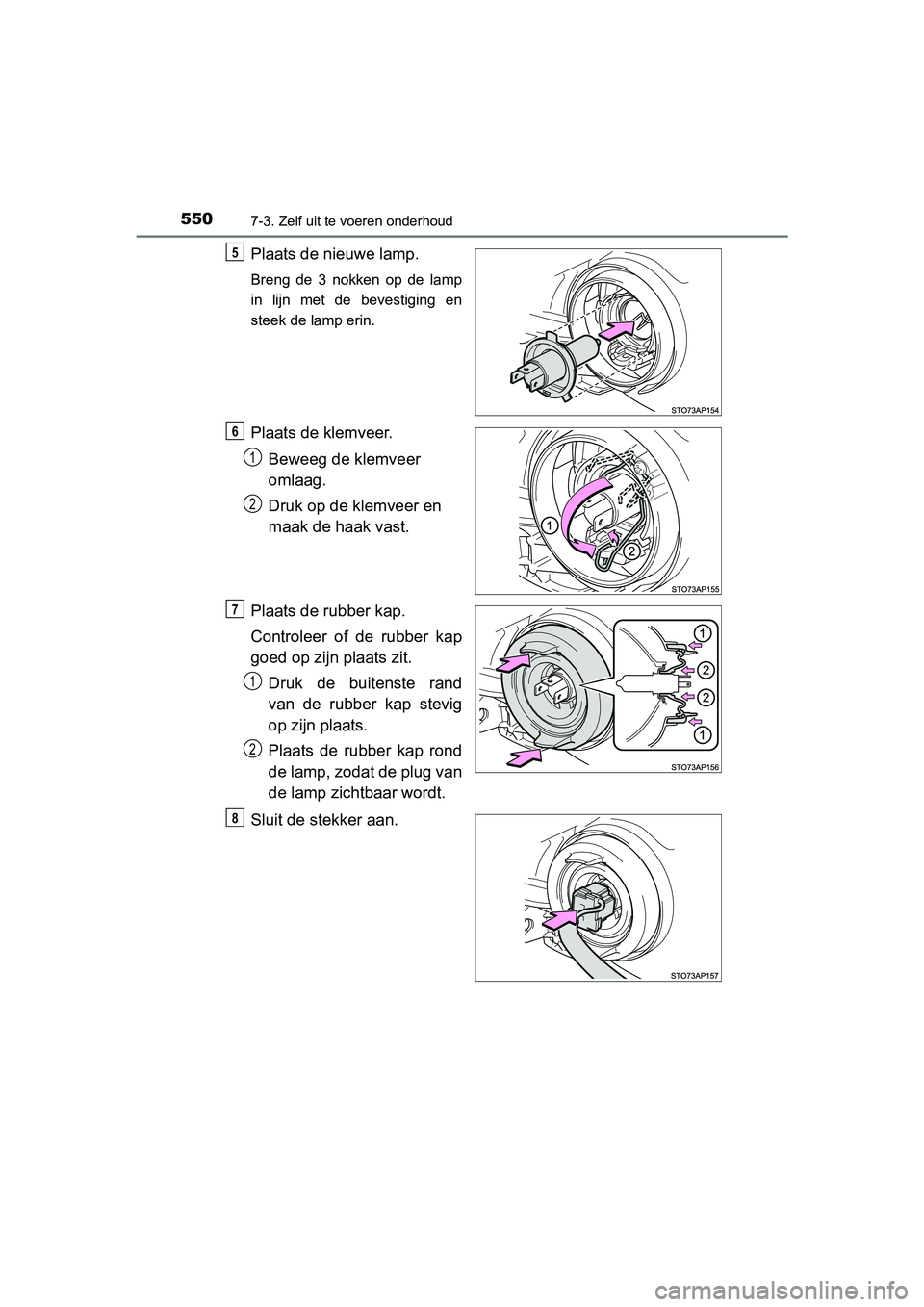

5507-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Plaats de klemveer.
Beweeg de klemveer
omlaag.
Druk op de klemveer en
maak de haak vast.
Plaats de rubber kap.
Controleer of de rubber kap
goed op zijn plaats zit.
Druk de buitenste rand
van de rubber kap stevig
op zijn plaats.
Plaats de rubber kap rond
de lamp, zodat de plug van
de lamp zichtbaar wordt.
Sluit de stekker aan.
5
6
1
2
7
1
2
8
