Page 331 of 700

331
4
4-6. Uso dei sistemi di supporto alla guida
Guida
YARIS_F_OM_Europe_OM52A94L

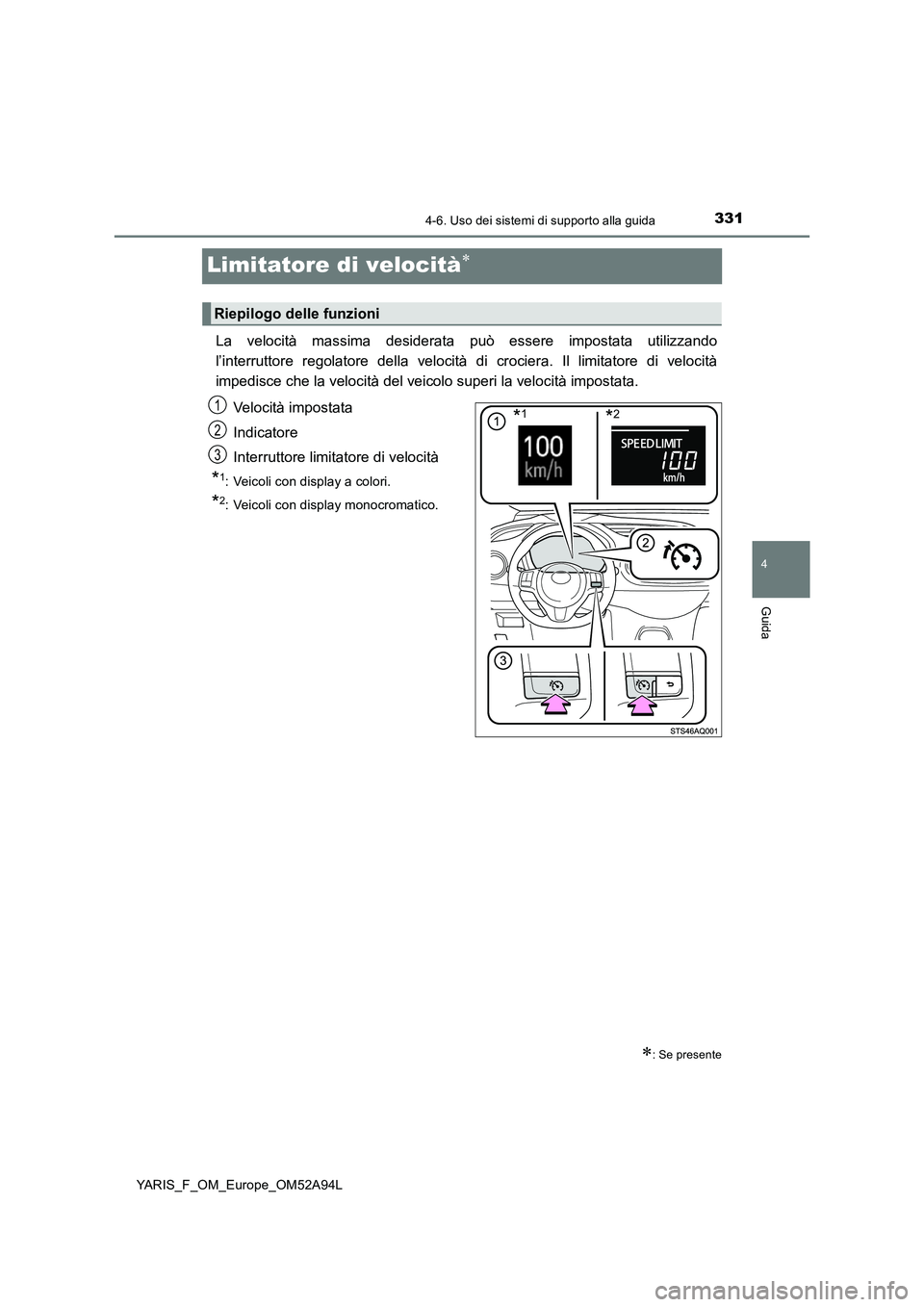

Limitatore di velocità
La velocità massima desiderata può essere impostata utilizzando
l’interruttore regolatore della velocità di crociera. Il limitatore di velocità
impedisce che la velocità del veicolo superi la velocità impostata.
Velocità impostata
Indicatore
Interruttore limitatore di velocità
*1: Veicoli con display a colori.
*2: Veicoli con display monocromatico.
Riepilogo delle funzioni
: Se presente
*1*21
2
13
Page 332 of 700

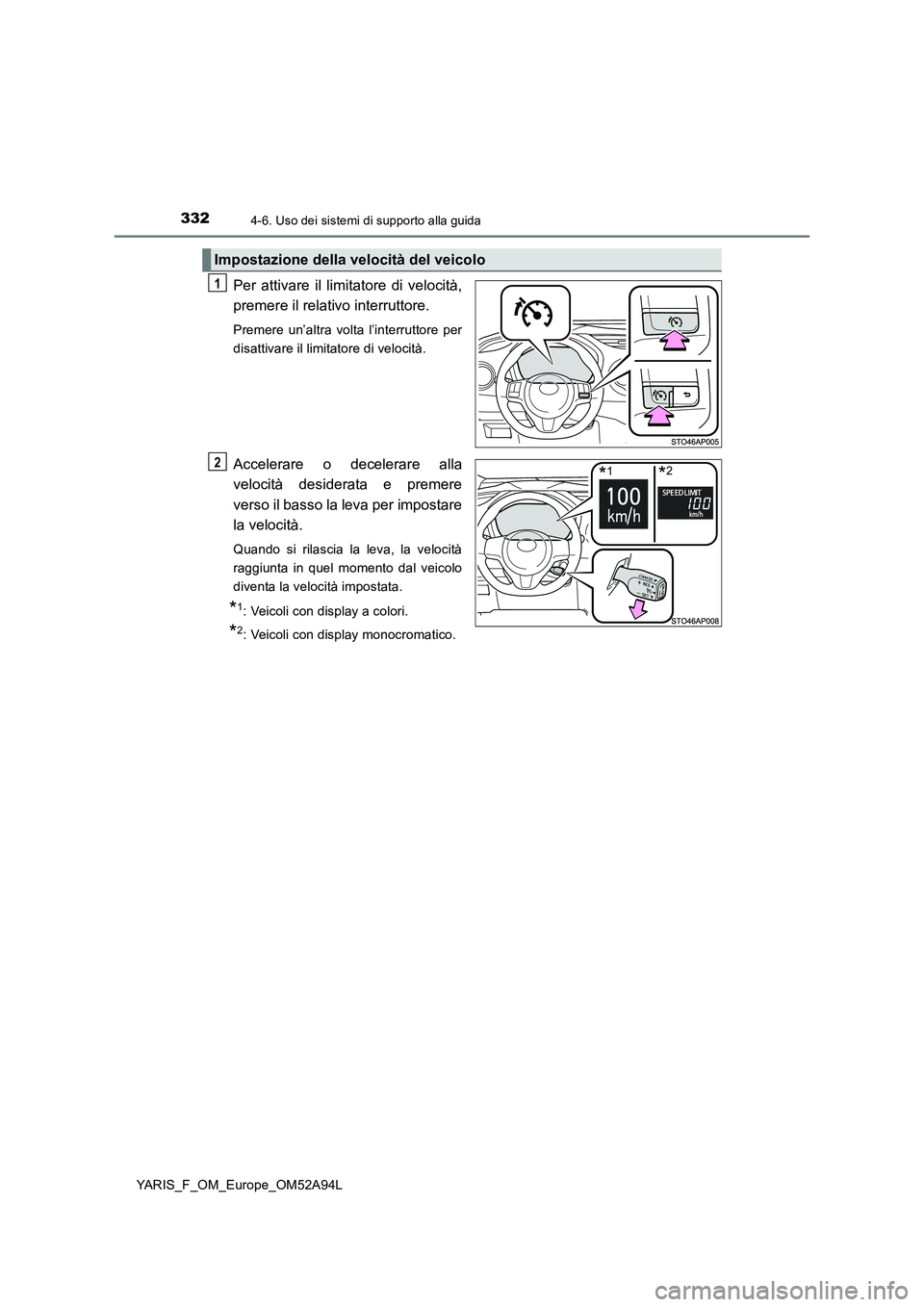

3324-6. Uso dei sistemi di supporto alla guida
YARIS_F_OM_Europe_OM52A94L
Per attivare il limitatore di velocità,
premere il relativo interruttore.
Premere un’altra volta l’interruttore per
disattivare il limitatore di velocità.
Accelerare o decelerare alla
velocità desiderata e premere
verso il basso la leva per impostare
la velocità.
Quando si rilascia la leva, la velocità
raggiunta in quel momento dal veicolo
diventa la velocità impostata.
*1: Veicoli con display a colori.
*2: Veicoli con display monocromatico.
Impostazione della velocità del veicolo
1
*1*22
Page 333 of 700

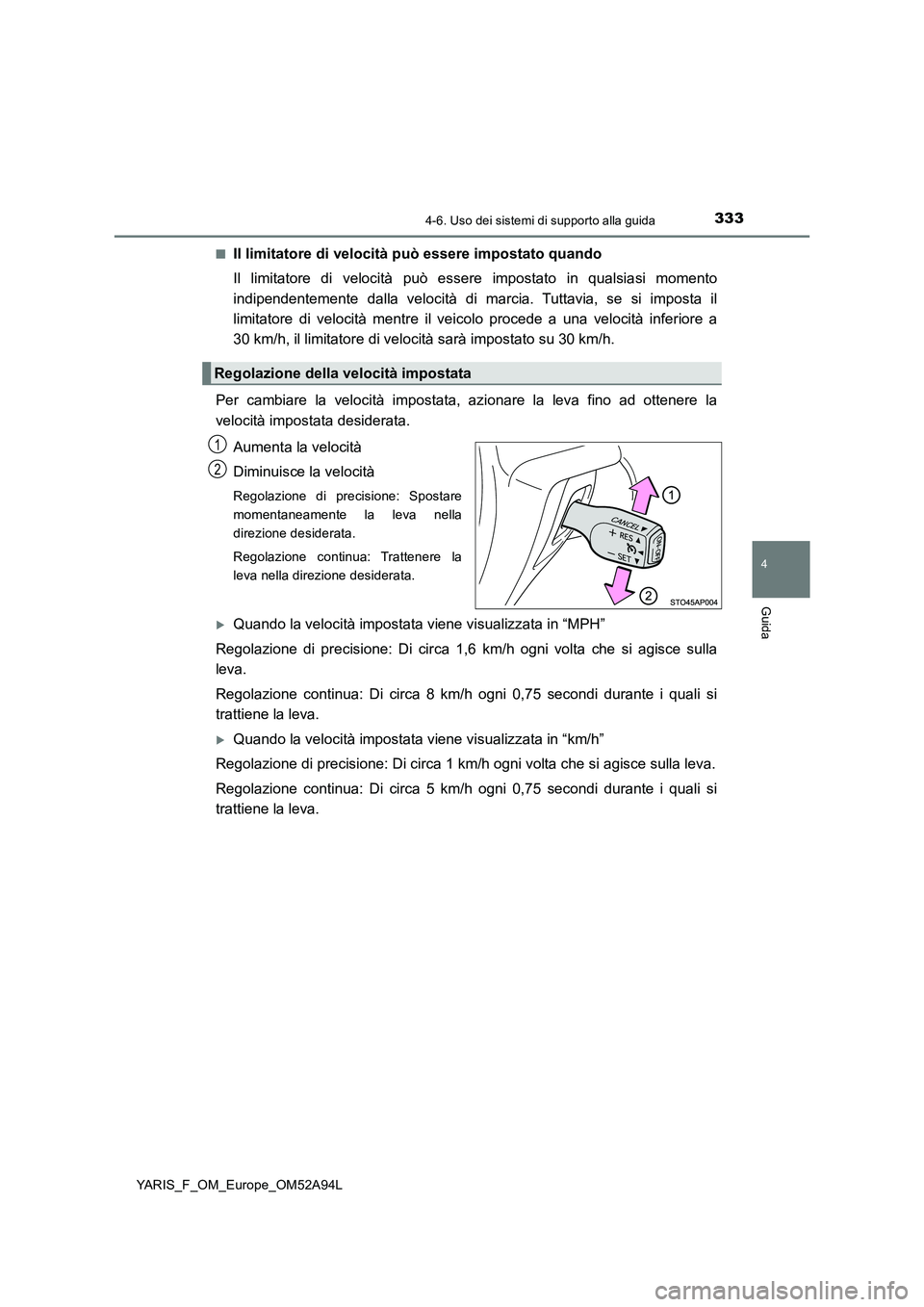

3334-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_F_OM_Europe_OM52A94L
■Il limitatore di velocità può essere impostato quando
Il limitatore di velocità può essere impostato in qualsiasi momento
indipendentemente dalla velocità di marcia. Tuttavia, se si imposta il
limitatore di velocità mentre il veicolo procede a una velocità inferiore a
30 km/h, il limitatore di velocità sarà impostato su 30 km/h.
Per cambiare la velocità impostata, azionare la leva fino ad ottenere la
velocità impostata desiderata.
Aumenta la velocità
Diminuisce la velocità
Regolazione di precisione: Spostare
momentaneamente la leva nella
direzione desiderata.
Regolazione continua: Trattenere la
leva nella direzione desiderata.
Quando la velocità impostata viene visualizzata in “MPH”
Regolazione di precisione: Di circa 1, 6 km/h ogni volta che si agisce sulla
leva.
Regolazione continua: Di circa 8 km/h ogni 0,75 secondi durante i quali si
trattiene la leva.
Quando la velocità impostata viene visualizzata in “km/h”
Regolazione di precisione: Di circa 1 km/h ogni volta che si agisce sulla leva.
Regolazione continua: Di circa 5 km/h ogni 0,75 secondi durante i quali si
trattiene la leva.
Regolazione della velocità impostata
1
2
Page 334 of 700

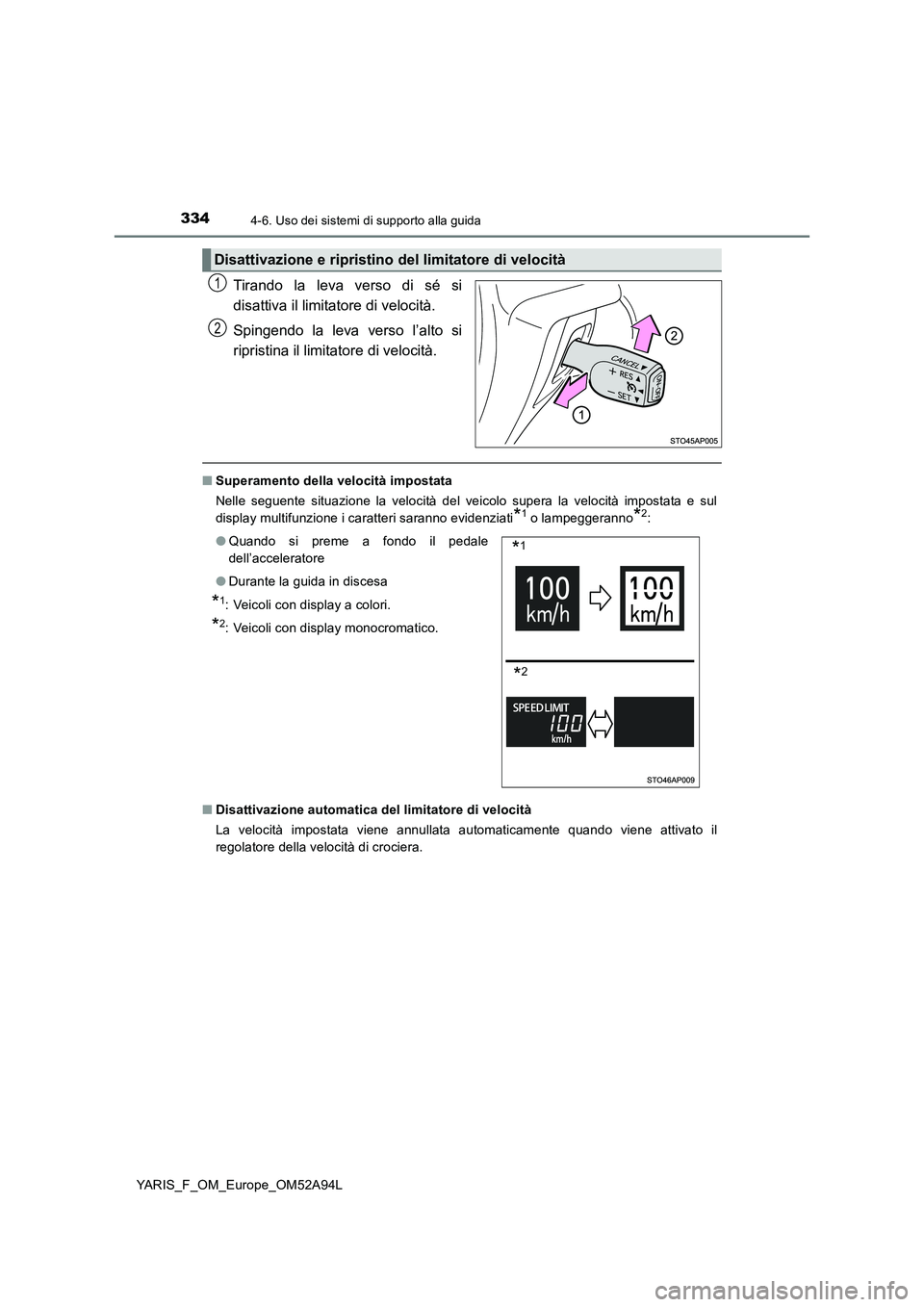

3344-6. Uso dei sistemi di supporto alla guida
YARIS_F_OM_Europe_OM52A94L
Tirando la leva verso di sé si
disattiva il limitatore di velocità.
Spingendo la leva verso l’alto si
ripristina il limitatore di velocità.
■ Superamento della velocità impostata
Nelle seguente situazione la velocità del veicolo supera la velocità impostata e sul
display multifunzione i caratteri saranno evidenziati*1 o lampeggeranno*2:
■ Disattivazione automatica del limitatore di velocità
La velocità impostata viene annullata automaticamente quando viene attivato il
regolatore della velocità di crociera.
Disattivazione e ripristino del limitatore di velocità
1
2
● Quando si preme a fondo il pedale
dell’acceleratore
● Durante la guida in discesa
*1: Veicoli con display a colori.
*2: Veicoli con display monocromatico.
*1
*2
Page 335 of 700

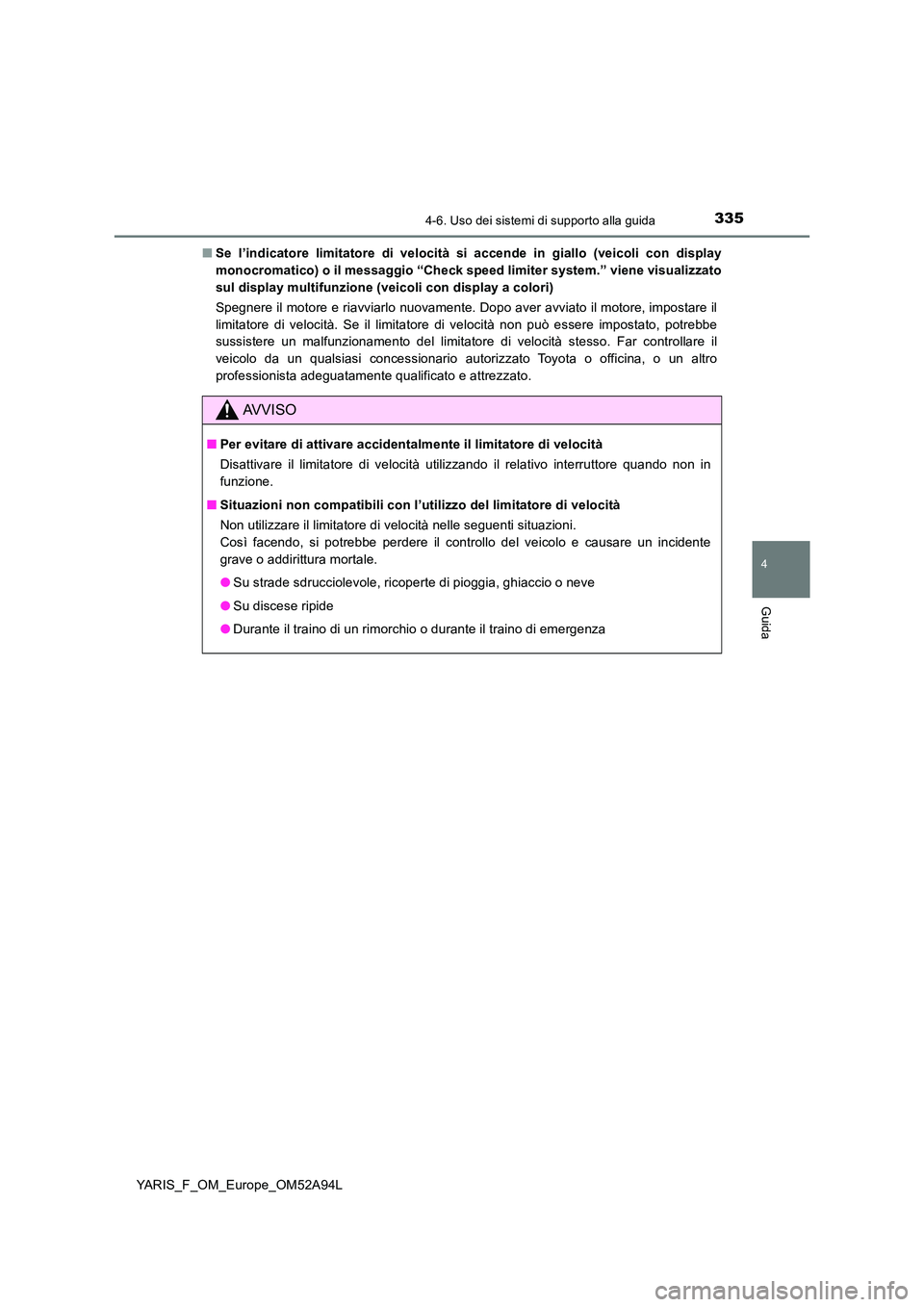

3354-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_F_OM_Europe_OM52A94L
■ Se l’indicatore limitatore di velocità si accende in giallo (veicoli con display
monocromatico) o il messaggio “Check speed limiter system.” viene visualizzato
sul display multifunzione (veicoli con display a colori)
Spegnere il motore e riavviarlo nuovamente. Dopo aver avviato il motore, impostare il
limitatore di velocità. Se il limitatore di velocità non può essere impostato, potrebbe
sussistere un malfunzionamento del limitatore di velocità stesso. Far controllare il
veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Per evitare di attivare accidentalmente il limitatore di velocità
Disattivare il limitatore di velocità utilizzando il relativo interruttore quando non in
funzione.
■ Situazioni non compatibili con l’utilizzo del limitatore di velocità
Non utilizzare il limitatore di velocità nelle seguenti situazioni.
Così facendo, si potrebbe perdere il controllo del veicolo e causare un incidente
grave o addirittura mortale.
● Su strade sdrucciolevole, ricoperte di pioggia, ghiaccio o neve
● Su discese ripide
● Durante il traino di un rimorchio o durante il traino di emergenza
Page 336 of 700

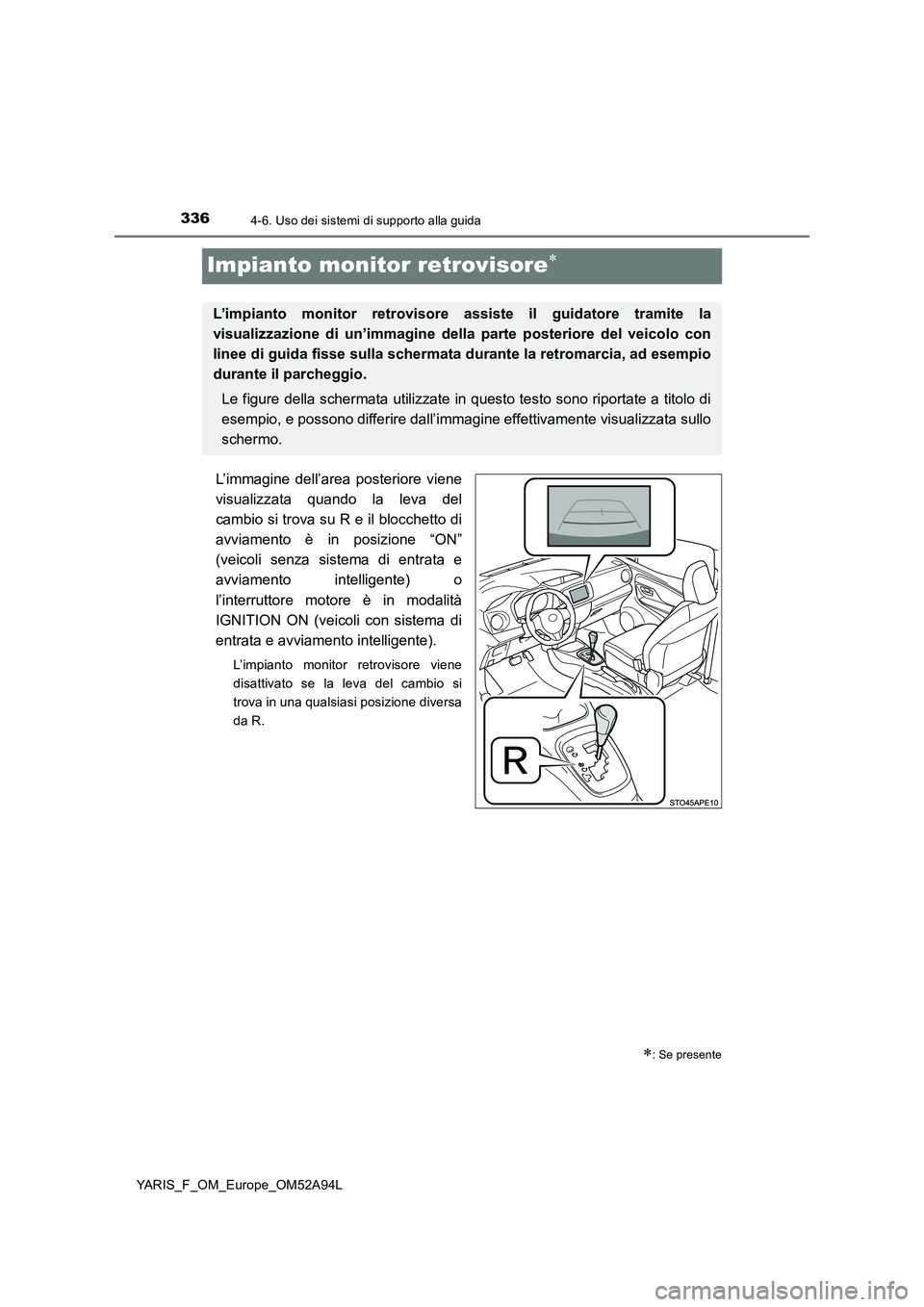

3364-6. Uso dei sistemi di supporto alla guida
YARIS_F_OM_Europe_OM52A94L
Impianto monitor retrovisore
L’immagine dell’area posteriore viene
visualizzata quando la leva del
cambio si trova su R e il blocchetto di
avviamento è in posizione “ON”
(veicoli senza sistema di entrata e
avviamento intelligente) o
l’interruttore motore è in modalità
IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente).
L’impianto monitor retrovisore viene
disattivato se la leva del cambio si
trova in una qualsiasi posizione diversa
da R.
: Se presente
L’impianto monitor retrovisore assiste il guidatore tramite la
visualizzazione di un’immagine della parte posteriore del veicolo con
linee di guida fisse sulla schermata durante la retromarcia, ad esempio
durante il parcheggio.
Le figure della schermata utilizzate in questo testo sono riportate a titolo di
esempio, e possono differire dall’immagine effettivamente visualizzata sullo
schermo.
Page 337 of 700

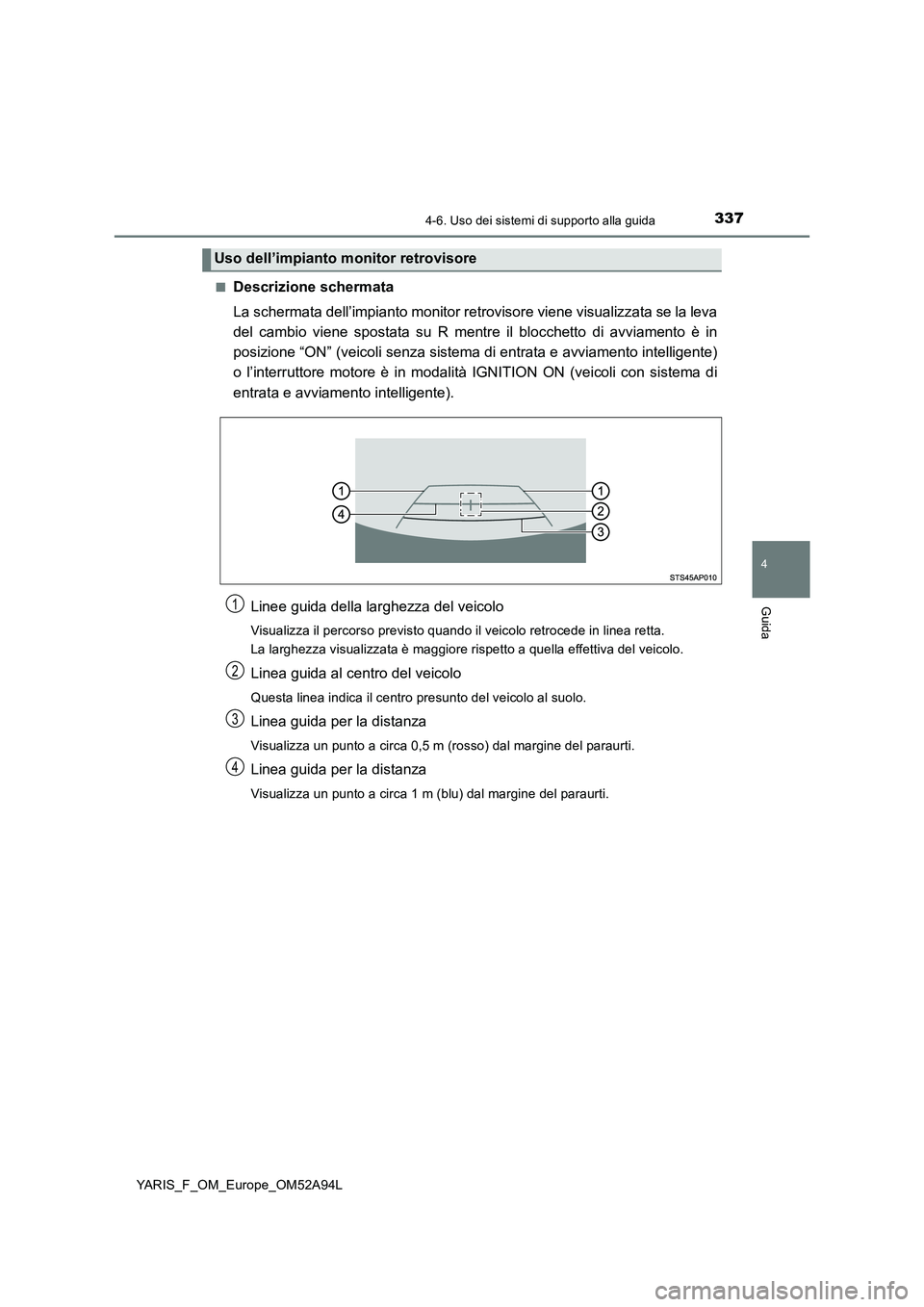

3374-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_F_OM_Europe_OM52A94L■
Descrizione schermata
La schermata dell’impianto monitor retrovisore viene visualizzata se la leva
del cambio viene spostata su R mentre il blocchetto di avviamento è in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente)
o l’interruttore motore è in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente).
Linee guida della larghezza del veicolo
Visualizza il percorso previsto quando il veicolo retrocede in linea retta.
La larghezza visualizzata è maggiore rispetto a quella effettiva del veicolo.
Linea guida al centro del veicolo
Questa linea indica il centro presunto del veicolo al suolo.
Linea guida per la distanza
Visualizza un punto a circa 0,5 m (rosso) dal margine del paraurti.
Linea guida per la distanza
Visualizza un punto a circa 1 m (blu) dal margine del paraurti.
Uso dell’impianto monitor retrovisore
1
2
3
4
Page 338 of 700

3384-6. Uso dei sistemi di supporto alla guida
YARIS_F_OM_Europe_OM52A94L

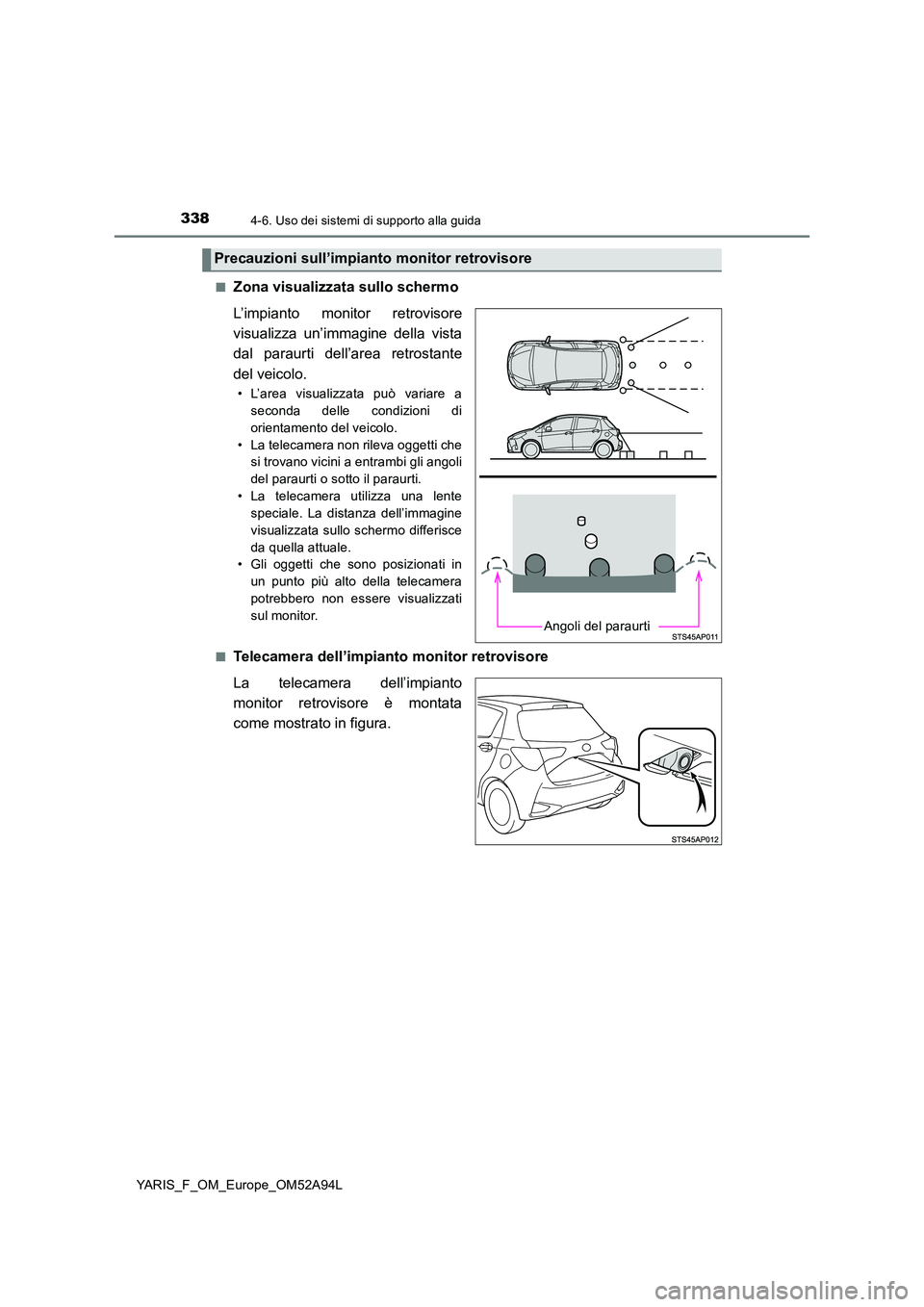

■Zona visualizzata sullo schermo
L’impianto monitor retrovisore
visualizza un’immagine della vista
dal paraurti dell’area retrostante
del veicolo.
• L’area visualizzata può variare a
seconda delle condizioni di
orientamento del veicolo.
• La telecamera non rileva oggetti che
si trovano vicini a entrambi gli angoli
del paraurti o sotto il paraurti.
• La telecamera utilizza una lente
speciale. La distanza dell’immagine
visualizzata sullo schermo differisce
da quella attuale.
• Gli oggetti che sono posizionati in
un punto più alto della telecamera
potrebbero non essere visualizzati
sul monitor.
■Telecamera dell’impianto monitor retrovisore
La telecamera dell’impianto
monitor retrovisore è montata
come mostrato in figura.
Precauzioni sull’impianto monitor retrovisore
Angoli del paraurti
Page 339 of 700

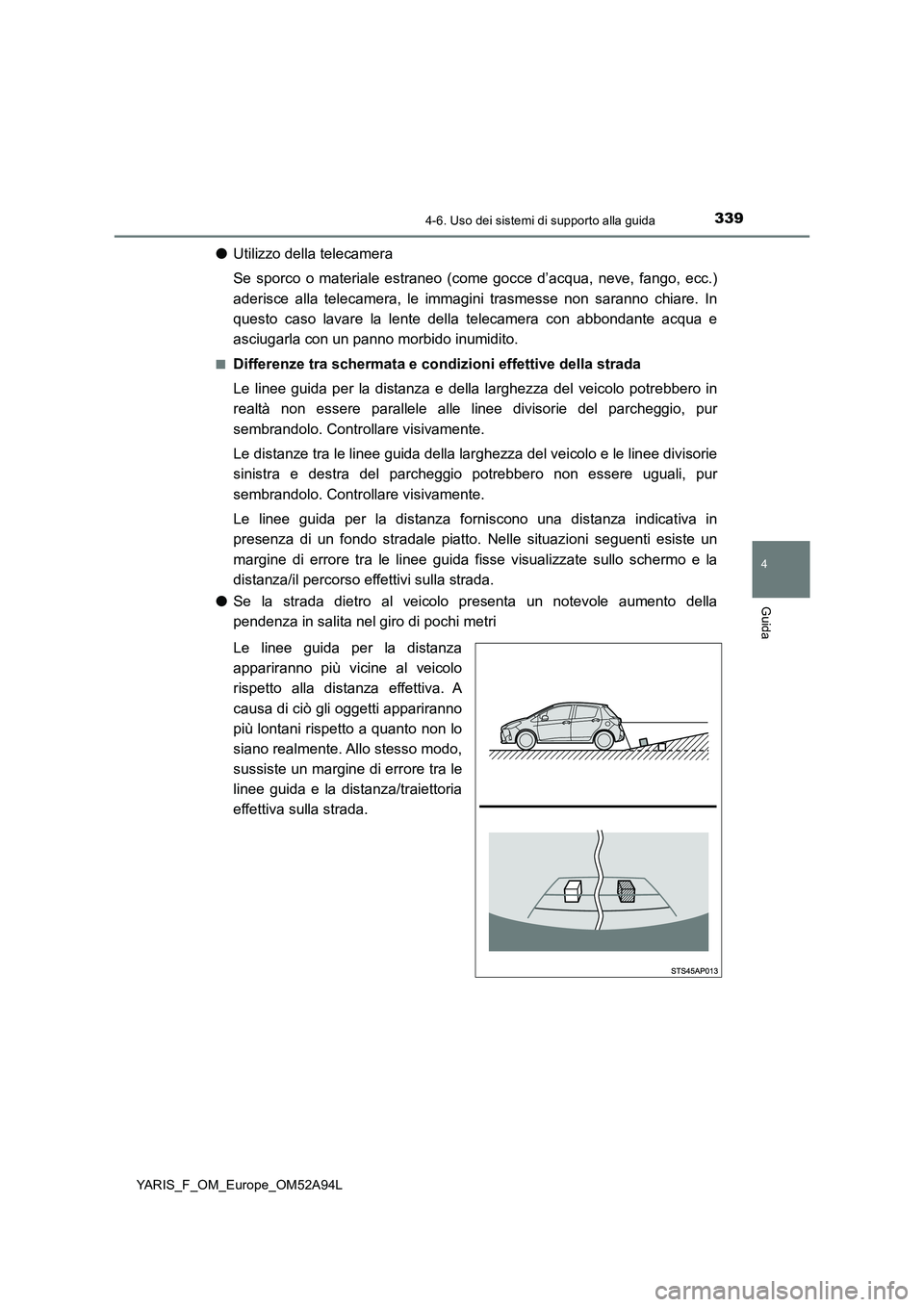

3394-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_F_OM_Europe_OM52A94L
●Utilizzo della telecamera
Se sporco o materiale estraneo (come gocce d’acqua, neve, fango, ecc.)
aderisce alla telecamera, le immagini trasmesse non saranno chiare. In
questo caso lavare la lente della telecamera con abbondante acqua e
asciugarla con un panno morbido inumidito.
■Differenze tra schermata e condizioni effettive della strada
Le linee guida per la distanza e della larghezza del veicolo potrebbero in
realtà non essere parallele alle linee divisorie del parcheggio, pur
sembrandolo. Controllare visivamente.
Le distanze tra le linee guida della larghezza del veicolo e le linee divisorie
sinistra e destra del parcheggio potrebbero non essere uguali, pur
sembrandolo. Controllare visivamente.
Le linee guida per la distanza forniscono una distanza indicativa in
presenza di un fondo stradale piatto. Nelle situazioni seguenti esiste un
margine di errore tra le linee guida fisse visualizzate sullo schermo e la
distanza/il percorso effettivi sulla strada.
● Se la strada dietro al veicolo presenta un notevole aumento della
pendenza in salita nel giro di pochi metri
Le linee guida per la distanza
appariranno più vicine al veicolo
rispetto alla distanza effettiva. A
causa di ciò gli oggetti appariranno
più lontani rispetto a quanto non lo
siano realmente. Allo stesso modo,
sussiste un margine di errore tra le
linee guida e la distanza/traiettoria
effettiva sulla strada.
Page 340 of 700

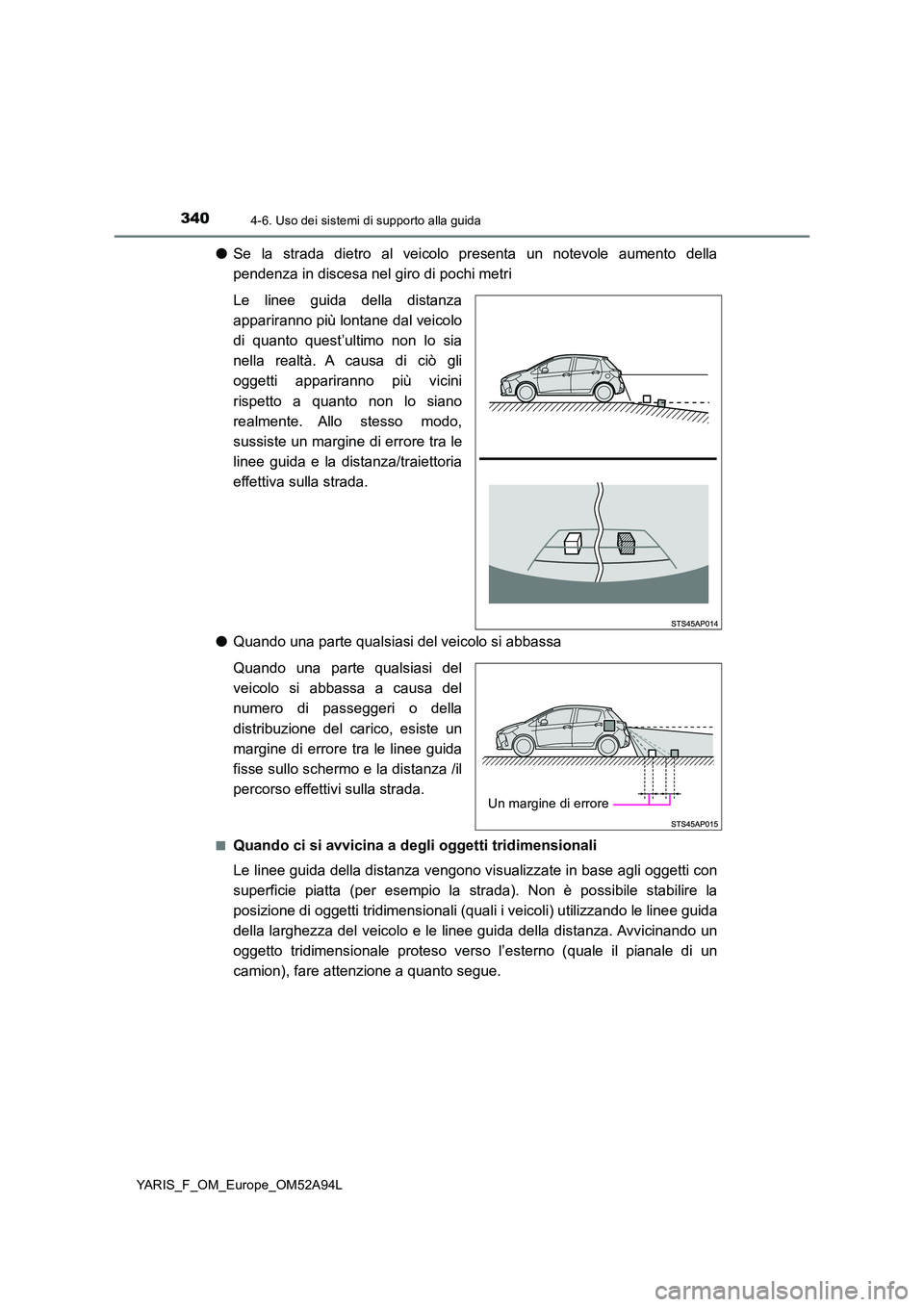

3404-6. Uso dei sistemi di supporto alla guida
YARIS_F_OM_Europe_OM52A94L
●Se la strada dietro al veicolo presenta un notevole aumento della
pendenza in discesa nel giro di pochi metri
Le linee guida della distanza
appariranno più lontane dal veicolo
di quanto quest’ultimo non lo sia
nella realtà. A causa di ciò gli
oggetti appariranno più vicini
rispetto a quanto non lo siano
realmente. Allo stesso modo,
sussiste un margine di errore tra le
linee guida e la distanza/traiettoria
effettiva sulla strada.
● Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero di passeggeri o della
distribuzione del carico, esiste un
margine di errore tra le linee guida
fisse sullo schermo e la distanza /il
percorso effettivi sulla strada.
■Quando ci si avvicina a degli oggetti tridimensionali
Le linee guida della distanza vengono visualizzate in base agli oggetti con
superficie piatta (per esempio la strada). Non è possibile stabilire la
posizione di oggetti tridimensionali (qual i i veicoli) utilizzando le linee guida
della larghezza del veicolo e le linee guida della distanza. Avvicinando un
oggetto tridimensionale proteso verso l’esterno (quale il pianale di un
camion), fare attenzione a quanto segue.
Un margine di errore
