TOYOTA YARIS 2020 Manuale duso (in Italian)

711-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

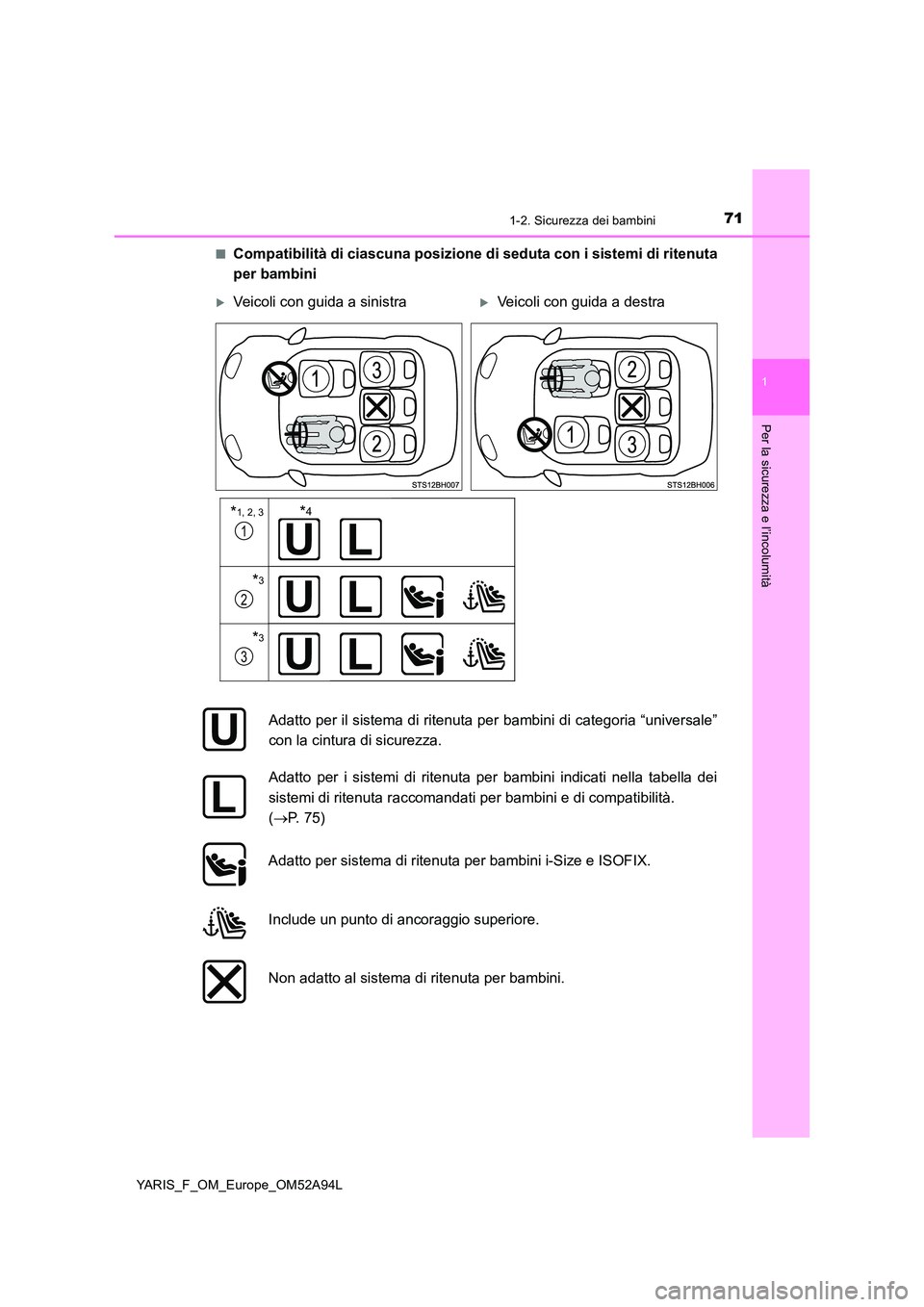

■Compatibilità di ciascuna posizione di seduta con i sistemi di ritenuta
per bambini
Veicoli con guida a sinistraVeicoli con guida a destra
*1, 2, 3
*3
*3
Adatto per il sistema di ritenuta per bambini di categoria “universale”
con la cintura di sicurezza.
Adatto per i sistemi di ritenuta per bambini indicati nella tabella dei
sistemi di ritenuta raccomandati per bambini e di compatibilità.
( P. 75)
Adatto per sistema di ritenuta per bambini i-Size e ISOFIX.
Include un punto di ancoraggio superiore.
Non adatto al sistema di ritenuta per bambini.
1
2
3
*4

721-2. Sicurezza dei bambini
YARIS_F_OM_Europe_OM52A94L

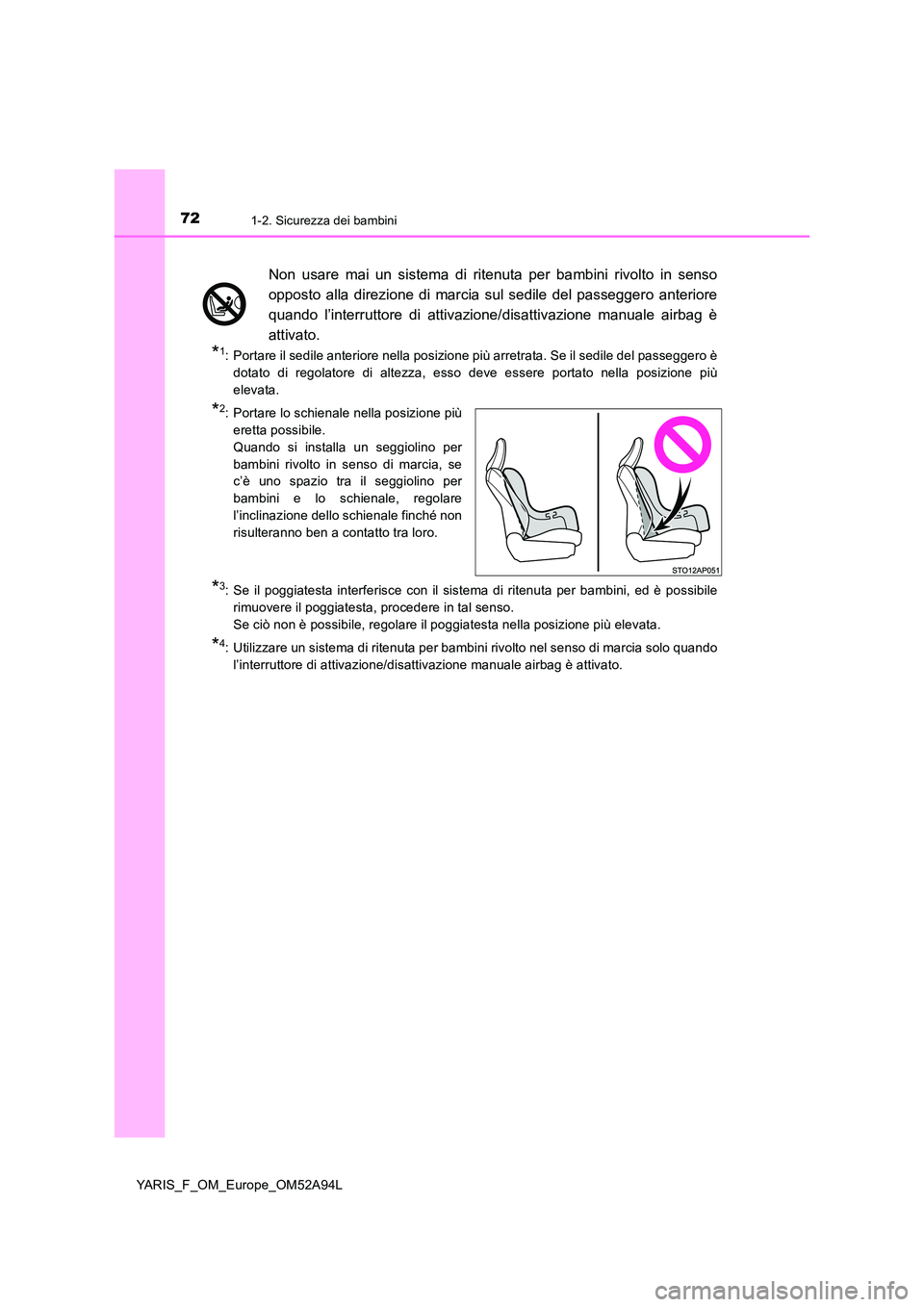

*1: Portare il sedile anteriore nella posizione più arretrata. Se il sedile del passeggero è
dotato di regolatore di altezza, esso deve essere portato nella posizione più
elevata.
*2: Portare lo schienale nella posizione più
eretta possibile.
Quando si installa un seggiolino per
bambini rivolto in senso di marcia, se
c’è uno spazio tra il seggiolino per
bambini e lo schienale, regolare
l’inclinazione dello schienale finché non
risulteranno ben a contatto tra loro.
*3: Se il poggiatesta interferisce con il sistema di ritenuta per bambini, ed è possibile
rimuovere il poggiatesta, procedere in tal senso.
Se ciò non è possibile, regolare il poggiatesta nella posizione più elevata.
*4: Utilizzare un sistema di ritenuta per bambini rivolto nel senso di marcia solo quando
l’interruttore di attivazione/disattivazione manuale airbag è attivato.
Non usare mai un sistema di ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul sedile del passeggero anteriore
quando l’interruttore di attivazione/ disattivazione manuale airbag è
attivato.

731-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

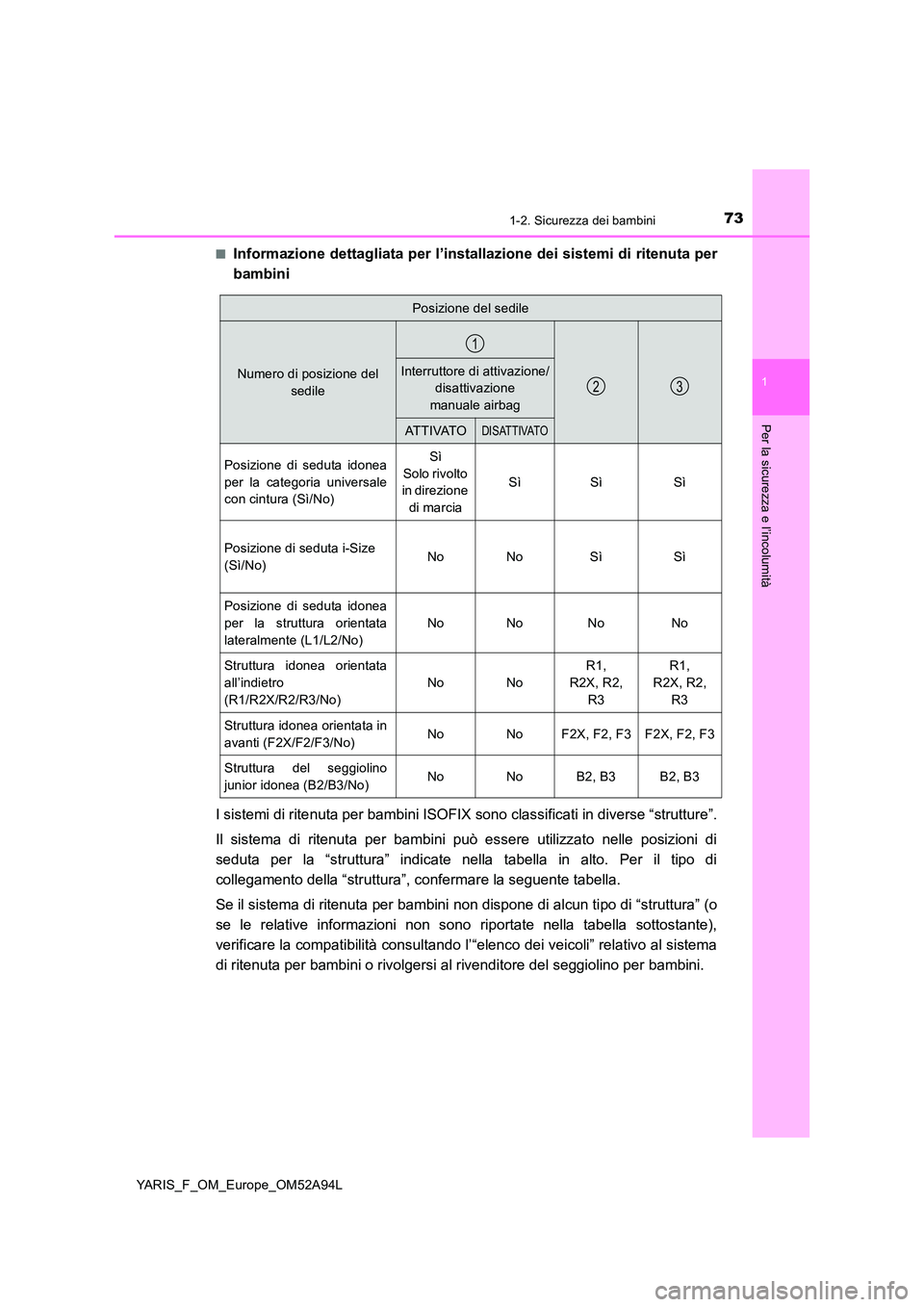

■Informazione dettagliata per l’installazione dei sistemi di ritenuta per
bambini
I sistemi di ritenuta per bambini ISOFIX sono classificati in diverse “strutture”.
Il sistema di ritenuta per bambini può essere utilizzato nelle posizioni di
seduta per la “struttura” indicate nella tabella in alto. Per il tipo di
collegamento della “struttura”, confermare la seguente tabella.
Se il sistema di ritenuta per bambini non dispone di alcun tipo di “struttura” (o
se le relative informazioni non sono riportate nella tabella sottostante),
verificare la compatibilità consultando l’“elenco dei veicoli” relativo al sistema
di ritenuta per bambini o rivolgersi al rivenditore del seggiolino per bambini.
Posizione del sedile
Numero di posizione del
sedile
Interruttore di attivazione/
disattivazione
manuale airbag
AT T I VAT ODISATTIVATO
Posizione di seduta idonea
per la categoria universale
con cintura (Sì/No)
Sì
Solo rivolto
in direzione
di marcia
Sì Sì Sì
Posizione di seduta i-Size
(Sì/No) No No Sì Sì
Posizione di seduta idonea
per la struttura orientata
lateralmente (L1/L2/No)
No No No No
Struttura idonea orientata
all’indietro
(R1/R2X/R2/R3/No)
No No
R1,
R2X, R2,
R3
R1,
R2X, R2,
R3
Struttura idonea orientata in
avanti (F2X/F2/F3/No) No No F2X, F2, F3 F2X, F2, F3
Struttura del seggiolino
junior idonea (B2/B3/No) No No B2, B3 B2, B3
1
23

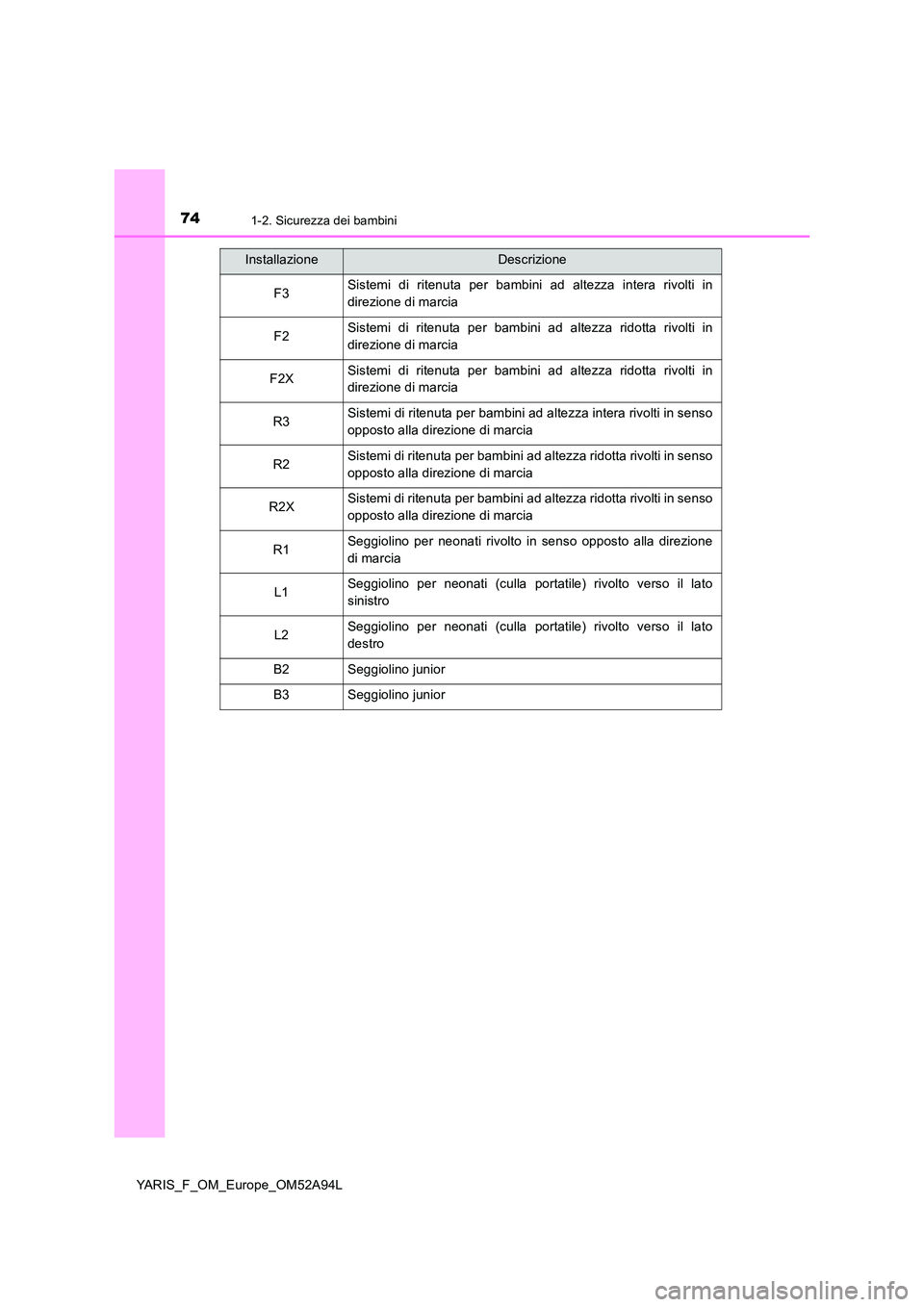

741-2. Sicurezza dei bambini
YARIS_F_OM_Europe_OM52A94L
InstallazioneDescrizione
F3Sistemi di ritenuta per bambini ad altezza intera rivolti in
direzione di marcia
F2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in
direzione di marcia
F2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in
direzione di marcia
R3Sistemi di ritenuta per bambini ad altezza intera rivolti in senso
opposto alla direzione di marcia
R2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in senso
opposto alla direzione di marcia
R2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in senso
opposto alla direzione di marcia
R1Seggiolino per neonati rivolto in senso opposto alla direzione
di marcia
L1Seggiolino per neonati (culla portatile) rivolto verso il lato
sinistro
L2Seggiolino per neonati (culla portatile) rivolto verso il lato
destro
B2Seggiolino junior
B3Seggiolino junior

751-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

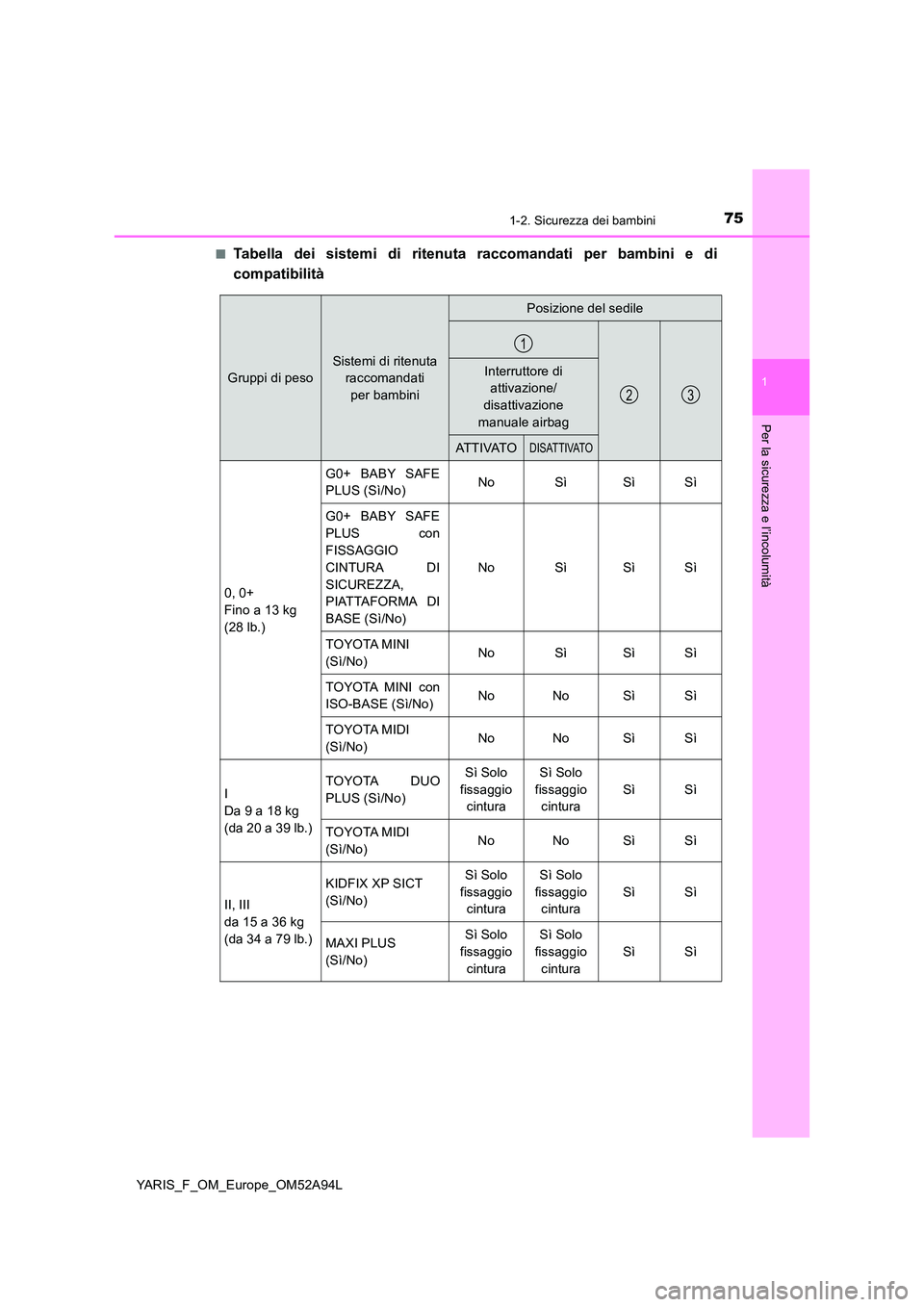

■Tabella dei sistemi di ritenuta raccomandati per bambini e di
compatibilità
Gruppi di peso
Sistemi di ritenuta
raccomandati
per bambini
Posizione del sedile
Interruttore di
attivazione/
disattivazione
manuale airbag
AT T I VAT ODISATTIVATO
0, 0+
Fino a 13 kg
(28 lb.)
G0+ BABY SAFE
PLUS (Sì/No) No Sì Sì Sì
G0+ BABY SAFE
PLUS con
FISSAGGIO
CINTURA DI
SICUREZZA,
PIATTAFORMA DI
BASE (Sì/No)
No Sì Sì Sì
TOYOTA MINI
(Sì/No) No Sì Sì Sì
TOYOTA MINI con
ISO-BASE (Sì/No) No No Sì Sì
TOYOTA MIDI
(Sì/No) No No Sì Sì
I
Da 9 a 18 kg
(da 20 a 39 lb.)
TOYOTA DUO
PLUS (Sì/No)
Sì Solo
fissaggio
cintura
Sì Solo
fissaggio
cintura
Sì Sì
TOYOTA MIDI
(Sì/No) No No Sì Sì
II, III
da 15 a 36 kg
(da 34 a 79 lb.)
KIDFIX XP SICT
(Sì/No)
Sì Solo
fissaggio
cintura
Sì Solo
fissaggio
cintura
Sì Sì
MAXI PLUS
(Sì/No)
Sì Solo
fissaggio
cintura
Sì Solo
fissaggio
cintura
Sì Sì
1
23

761-2. Sicurezza dei bambini
YARIS_F_OM_Europe_OM52A94L

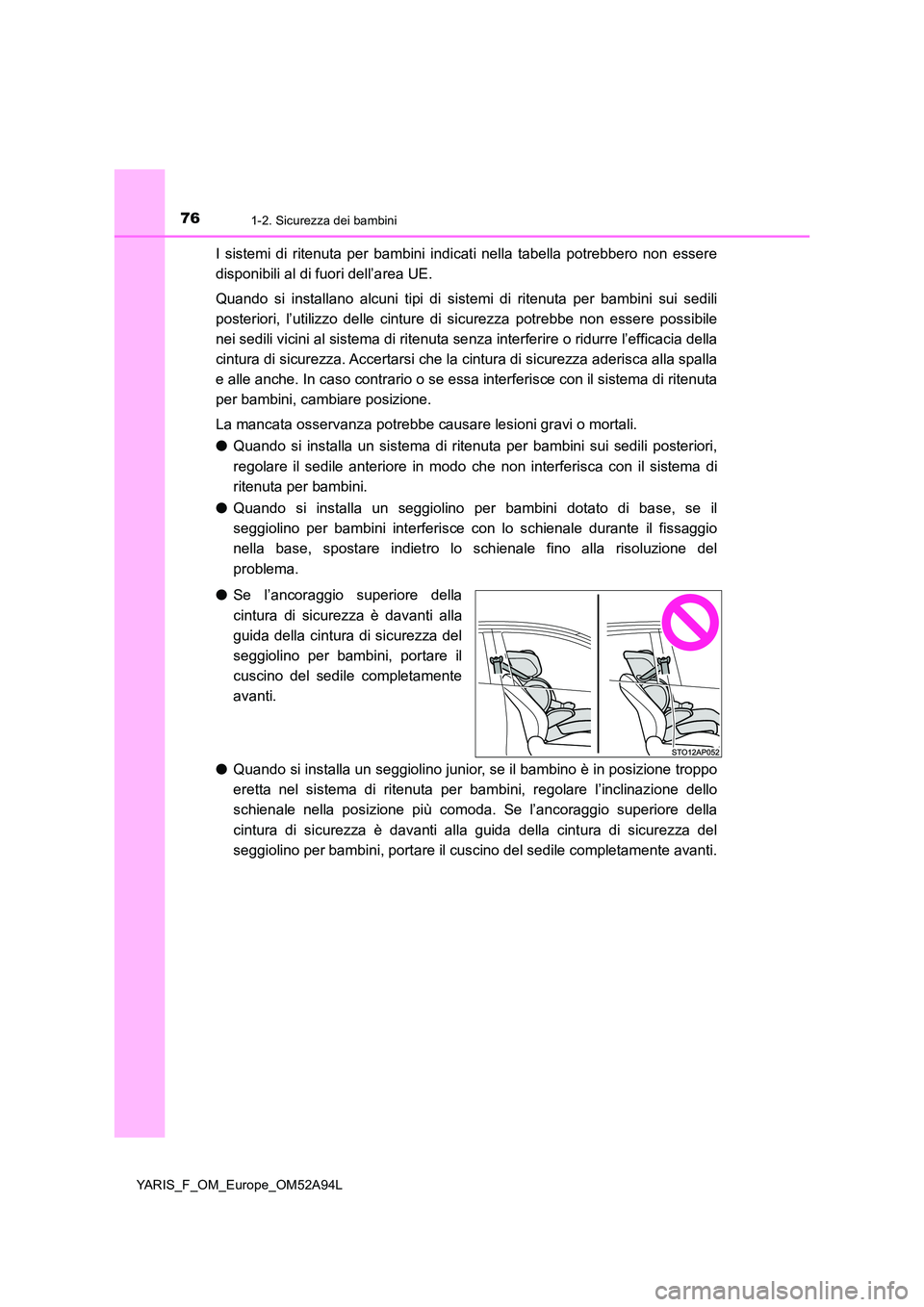

I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
Quando si installano alcuni tipi di si stemi di ritenuta per bambini sui sedili
posteriori, l’utilizzo delle cinture di sicurezza potrebbe non essere possibile
nei sedili vicini al sistema di ritenuta senza interferire o ridurre l’efficacia della
cintura di sicurezza. Accertarsi che la cintura di sicurezza aderisca alla spalla
e alle anche. In caso contrario o se essa interferisce con il sistema di ritenuta
per bambini, cambiare posizione.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Quando si installa un sistema di ritenuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo che non interferisca con il sistema di
ritenuta per bambini.
● Quando si installa un seggiolino per bambini dotato di base, se il
seggiolino per bambini interferisce con lo schienale durante il fissaggio
nella base, spostare indietro lo schienale fino alla risoluzione del
problema.
● Se l’ancoraggio superiore della
cintura di sicurezza è davanti alla
guida della cintura di sicurezza del
seggiolino per bambini, portare il
cuscino del sedile completamente
avanti.
● Quando si installa un seggiolino junior, se il bambino è in posizione troppo
eretta nel sistema di ritenuta per bambini, regolare l’inclinazione dello
schienale nella posizione più comoda. Se l’ancoraggio superiore della
cintura di sicurezza è davanti alla guida della cintura di sicurezza del
seggiolino per bambini, portare il cuscino del sedile completamente avanti.

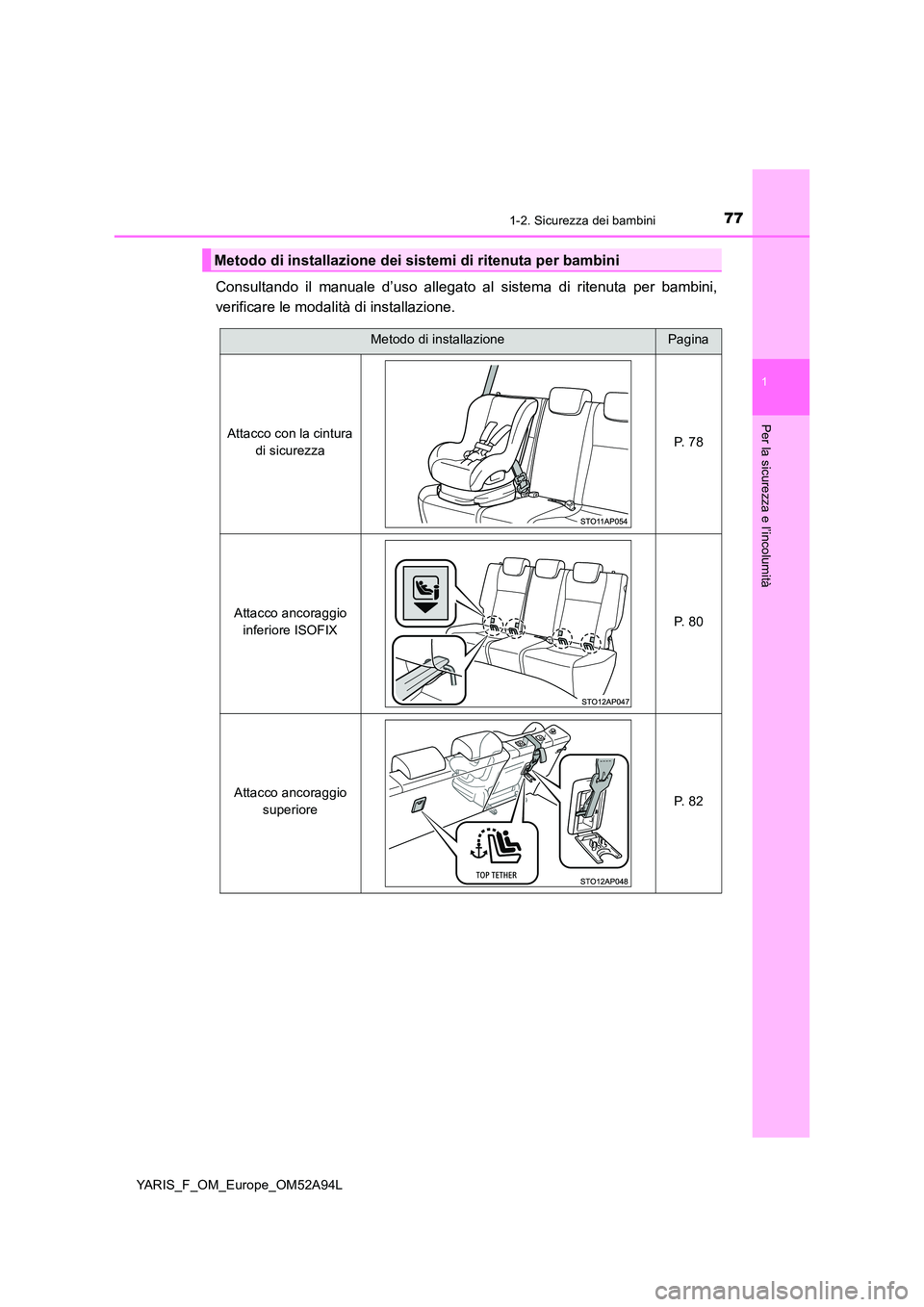

771-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini,
verificare le modalità di installazione.
Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura
di sicurezza P. 7 8
Attacco ancoraggio
inferiore ISOFIX P. 8 0
Attacco ancoraggio
superioreP. 8 2

781-2. Sicurezza dei bambini
YARIS_F_OM_Europe_OM52A94L

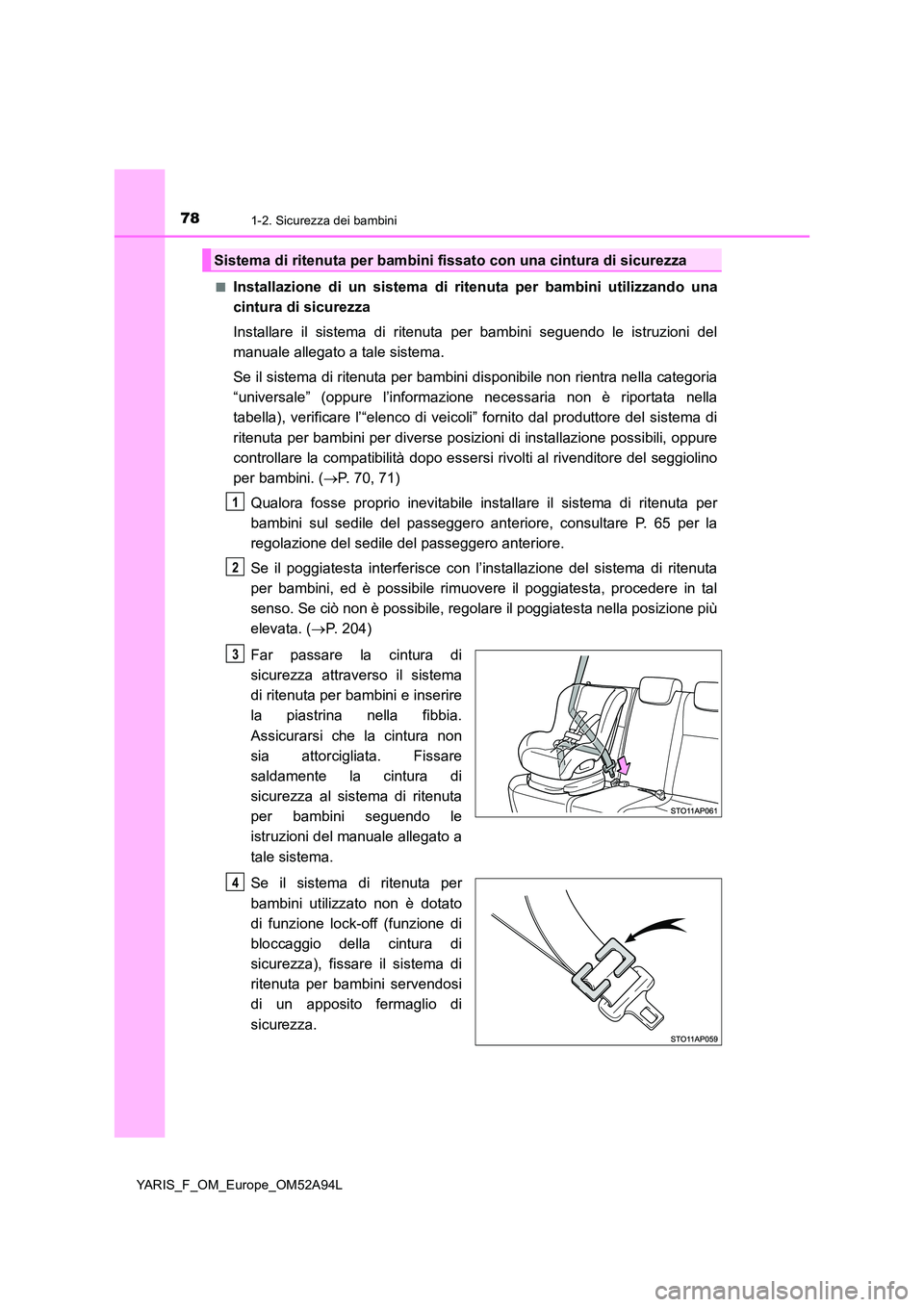

■Installazione di un sistema di ritenuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Se il sistema di ritenuta per bambini disponibile non rientra nella categoria
“universale” (oppure l’informazione necessaria non è riportata nella
tabella), verificare l’“elenco di veicoli” fornito dal produttore del sistema di
ritenuta per bambini per diverse posizioni di installazione possibili, oppure
controllare la compatibilità dopo essersi rivolti al rivenditore del seggiolino
per bambini. ( P. 70, 71)
Qualora fosse proprio inevitabile installare il sistema di ritenuta per
bambini sul sedile del passeggero anteriore, consultare P. 65 per la
regolazione del sedile del passeggero anteriore.
Se il poggiatesta interferisce con l’installazione del sistema di ritenuta
per bambini, ed è possibile rimuovere il poggiatesta, procedere in tal
senso. Se ciò non è possibile, regolar e il poggiatesta nella posizione più
elevata. ( P. 204)
Far passare la cintura di
sicurezza attraverso il sistema
di ritenuta per bambini e inserire
la piastrina nella fibbia.
Assicurarsi che la cintura non
sia attorcigliata. Fissare
saldamente la cintura di
sicurezza al sistema di ritenuta
per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
Se il sistema di ritenuta per
bambini utilizzato non è dotato
di funzione lock-off (funzione di
bloccaggio della cintura di
sicurezza), fissare il sistema di
ritenuta per bambini servendosi
di un apposito fermaglio di
sicurezza.
Sistema di ritenuta per bambini fissato con una cintura di sicurezza
1
2
3
4

791-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

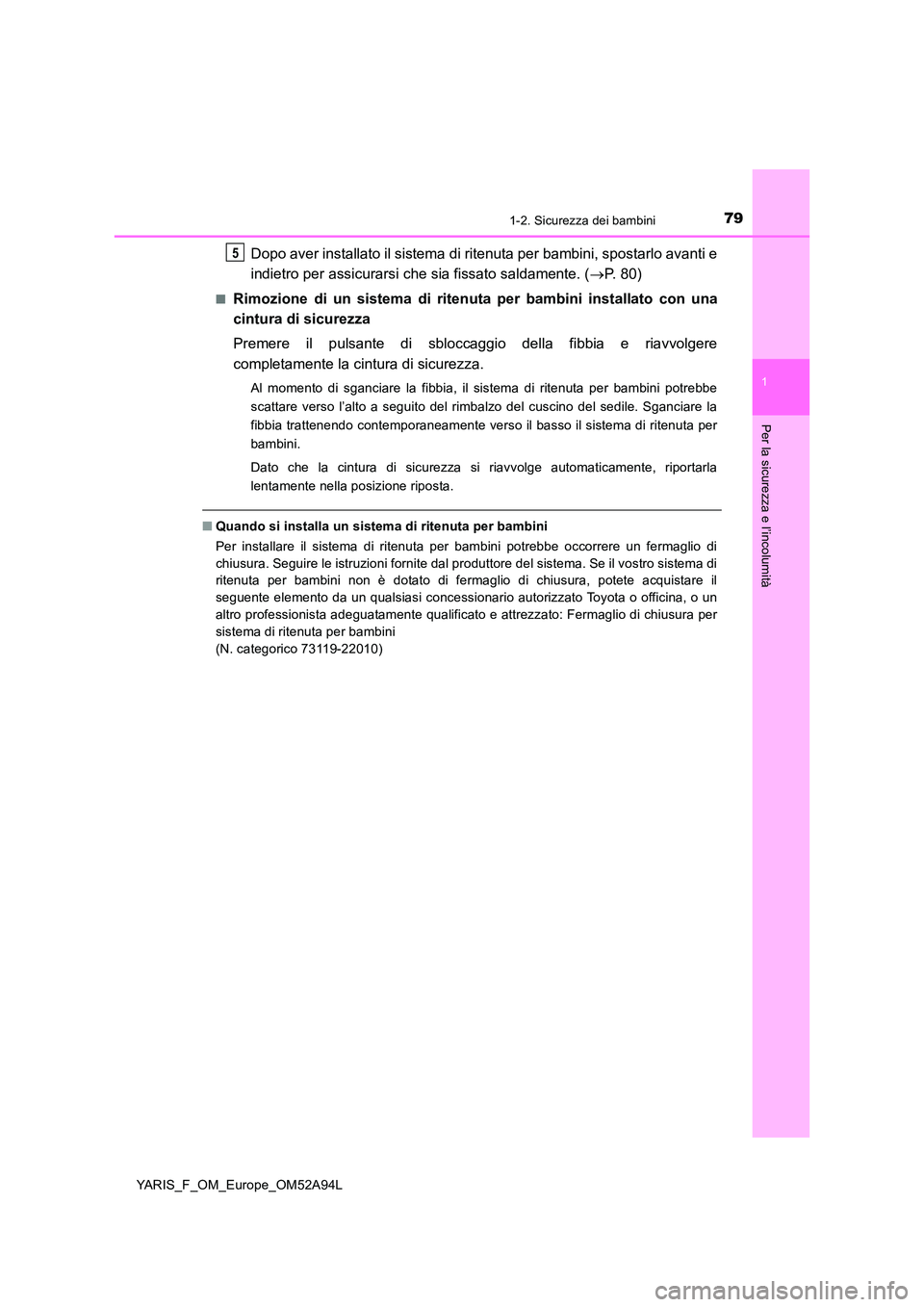

Dopo aver installato il sistema di ritenuta per bambini, spostarlo avanti e
indietro per assicurarsi che sia fissato saldamente. ( P. 80)
■Rimozione di un sistema di ritenuta per bambini installato con una
cintura di sicurezza
Premere il pulsante di sbloccaggio della fibbia e riavvolgere
completamente la cintura di sicurezza.
Al momento di sganciare la fibbia, il sistema di ritenuta per bambini potrebbe
scattare verso l’alto a seguito del rimbalzo del cuscino del sedile. Sganciare la
fibbia trattenendo contemporaneamente verso il basso il sistema di ritenuta per
bambini.
Dato che la cintura di sicurezza si riavvolge automaticamente, riportarla
lentamente nella posizione riposta.
■ Quando si installa un sistema di ritenuta per bambini
Per installare il sistema di ritenuta per bambini potrebbe occorrere un fermaglio di
chiusura. Seguire le istruzioni fornite dal produttore del sistema. Se il vostro sistema di
ritenuta per bambini non è dotato di fermaglio di chiusura, potete acquistare il
seguente elemento da un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato: Fermaglio di chiusura per
sistema di ritenuta per bambini
(N. categorico 73119-22010)
5

801-2. Sicurezza dei bambini
YARIS_F_OM_Europe_OM52A94L

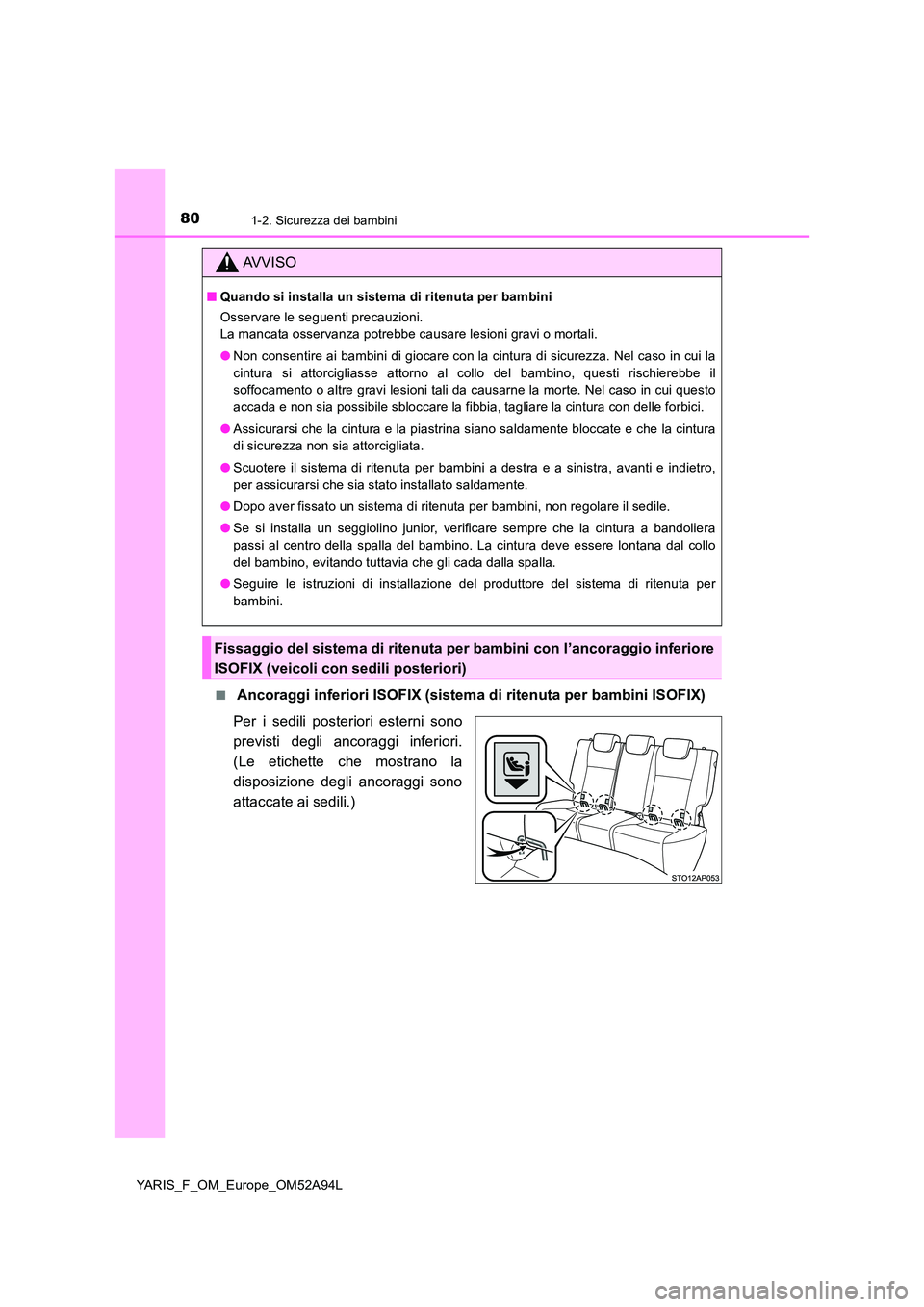

■ Ancoraggi inferiori ISOFIX (sistema di ritenuta per bambini ISOFIX)
Per i sedili posteriori esterni sono
previsti degli ancoraggi inferiori.
(Le etichette che mostrano la
disposizione degli ancoraggi sono
attaccate ai sedili.)
AVVISO
■ Quando si installa un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Non consentire ai bambini di giocare con la cintura di sicurezza. Nel caso in cui la
cintura si attorcigliasse attorno al collo del bambino, questi rischierebbe il
soffocamento o altre gravi lesioni tali da causarne la morte. Nel caso in cui questo
accada e non sia possibile sbloccare la fibbia, tagliare la cintura con delle forbici.
● Assicurarsi che la cintura e la piastrina siano saldamente bloccate e che la cintura
di sicurezza non sia attorcigliata.
● Scuotere il sistema di ritenuta per bambini a destra e a sinistra, avanti e indietro,
per assicurarsi che sia stato installato saldamente.
● Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
● Se si installa un seggiolino junior, verificare sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere lontana dal collo
del bambino, evitando tuttavia che gli cada dalla spalla.
● Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
Fissaggio del sistema di ritenuta per bambini con l’ancoraggio inferiore
ISOFIX (veicoli con sedili posteriori)
