Page 641 of 684
6418-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52A96CZ
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může
způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.
Page 642 of 684
6428-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52A96CZ
Page 643 of 684
643
9
Technické údaje
vozidla
YARIS_HV_OM_Europe_OM52A96CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 644
Informace o palivu ............. 655
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 657
9-3. Položky pro inicializaci
Položky pro inicializaci ....... 664
Page 644 of 684
6449-1. Technické údaje
YARIS_HV_OM_Europe_OM52A96CZ
Údaje o údržbě (palivo, hladina oleje atd.)
*1: Vozidla bez zatížení
*2: Vozidla s výbavou pro nerovné vozovky
*3: Pneumatiky 175/65R15 (5J)
*4: Pneumatiky 175/65R15 (5 1/2J)
*5: Pneumatiky 185/60R15
*6: 16palcová kola (typ B)
*7: 16palcový kola (typ A)
*8: Kromě modelů GR SPORT
*9: Pro modely GR SPORT
Rozměry a hmotnosti
Celková délka 3 945 mm
Celková šířka 1 695 mm (182.9 in.)
Celková výška*11 510 mm
1 520 mm
*2
Rozvor 2 510 mm
Rozchod
Vpředu1 485 mm
*3
1 475 mm*4
1 470 mm*5
1 465 mm*6, 9
1 460 mm*7
Vzadu1 470 mm
*3
1 460 mm*4, 5
1 455 mm*6
1 450 mm*9
1 445 mm*7
Celková hmotnost vozidla1 565 kg*8
1 515 kg*9
Maximální
přípustné zatížení
nápravyPřední 895 kg
Zadní 825 kg
Page 645 of 684
6459-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52A96CZ■
Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla Toyota. Používá
se k registraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku na levém střed-
ním sloupku.
■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
Identifikace vozidla
Page 646 of 684
6469-1. Technické údaje
YARIS_HV_OM_Europe_OM52A96CZ
Motor
Model1NZ-FXE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih75,0 84,7 mm
Zdvihový objem1 497 cm3
Vůle ventilů
(studený motor)Sací: 0,15 - 0,25 mm
Výfukový: 0,25 - 0,35 mm
Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)36 litrů
Elektrický (trakční) motor
Ty pMotor s permanentním magnetem
Maximální výkon45 kW
Maximální točivý mo-
ment169 N·m
Page 647 of 684
6479-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52A96CZ■
Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výmě-
ně motorového oleje. Zahřejte motor a vypněte hybridní systém, počkejte
déle než 5 minut a zkontrolujte hladinu oleje na měrce.
Hybridní (trakční) akumulátor
Ty pNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet20 modulů
Celkové napětí144 V
Systém mazání
S filtrem 3,7 litru
Bez filtru 3,4 litru

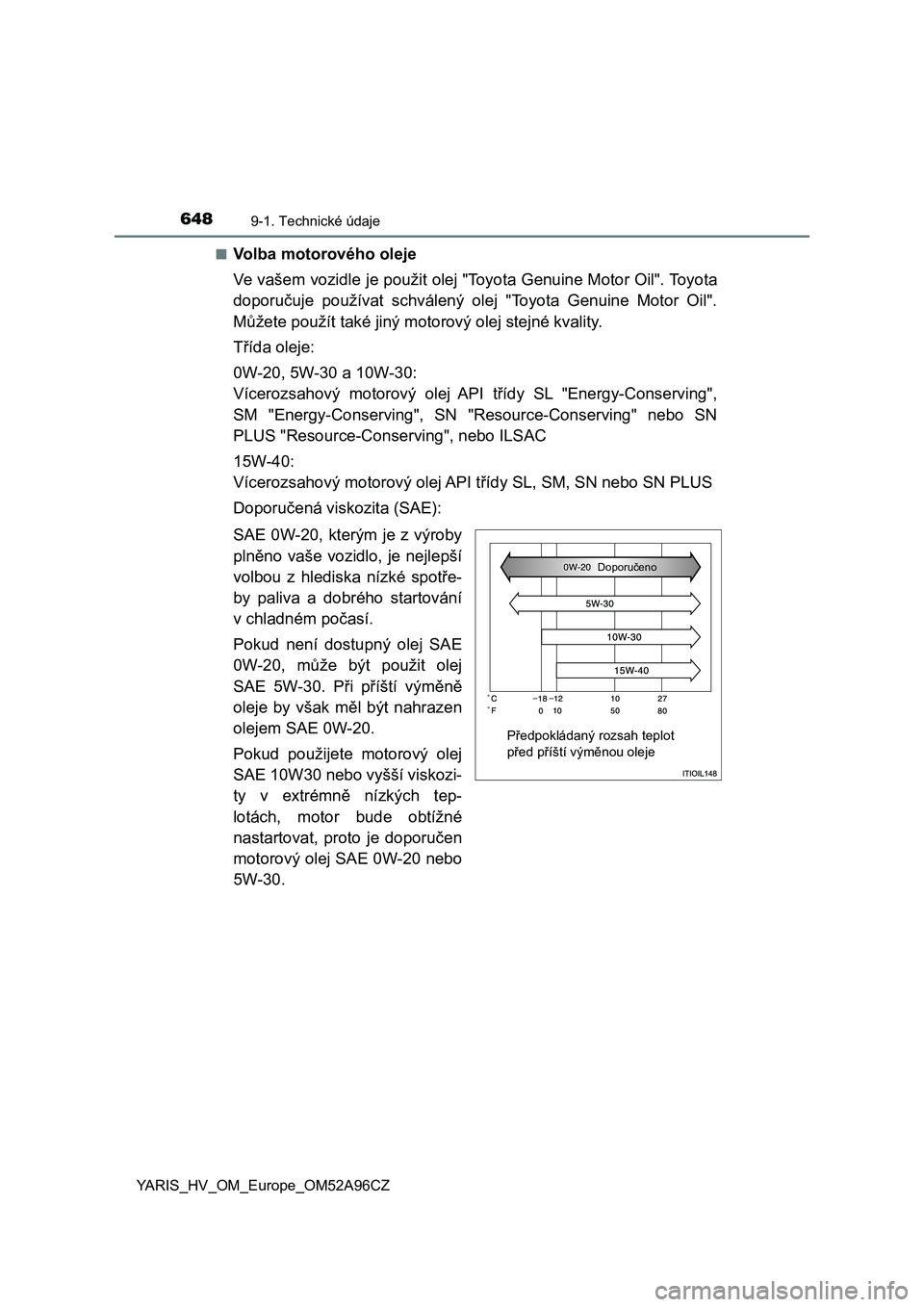

Page 648 of 684

6489-1. Technické údaje
YARIS_HV_OM_Europe_OM52A96CZ■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving", SN "Resource-Conserving" nebo SN
PLUS "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM, SN nebo SN PLUS
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W30 nebo vyšší viskozi-
ty v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno

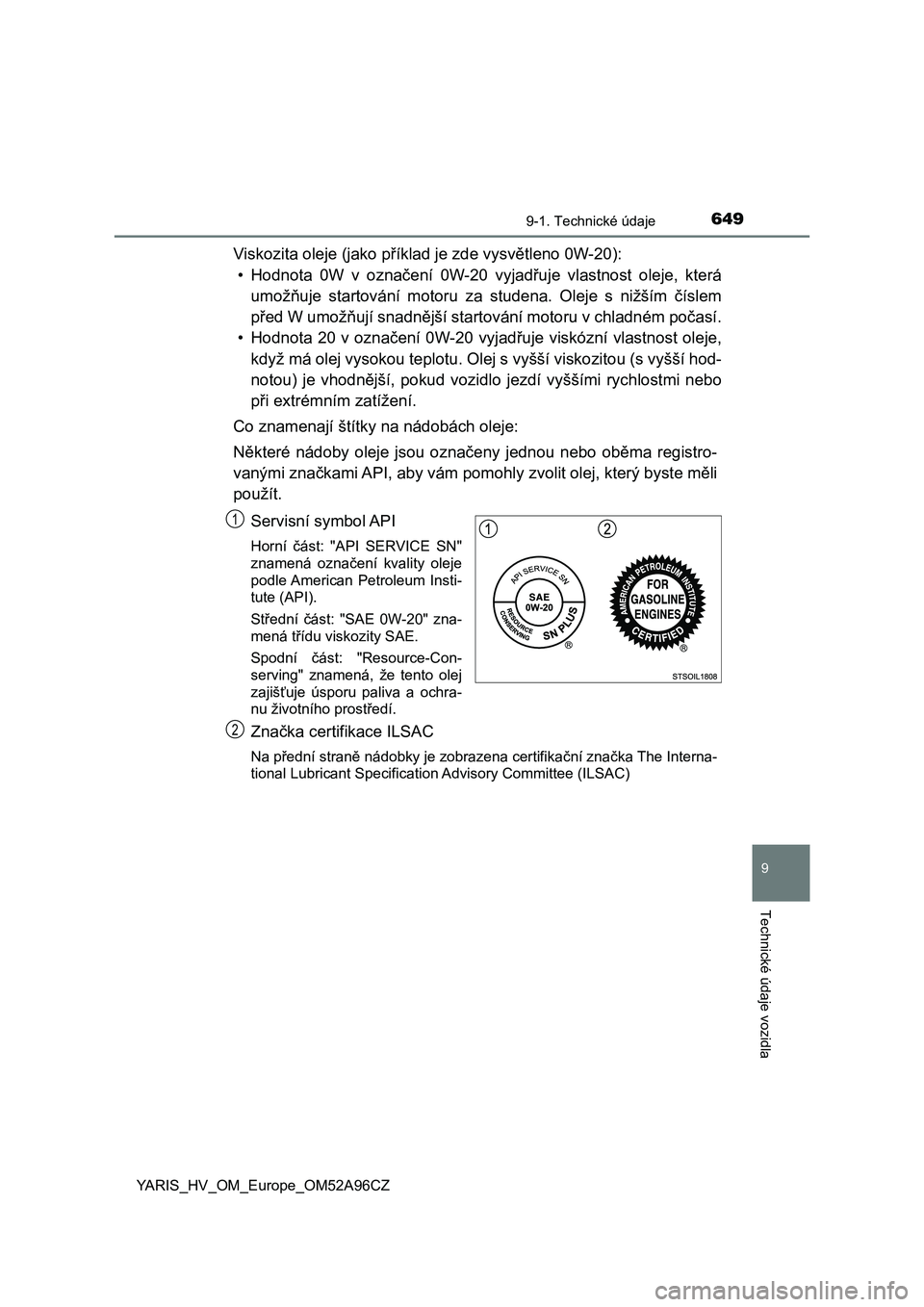

Page 649 of 684

6499-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52A96CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2
Page 650 of 684
6509-1. Technické údaje
YARIS_HV_OM_Europe_OM52A96CZ
Systém chlazení
Objem
(Jmenovitý)
Benzínový motor
4,5 litru
Řídicí jednotka pohonu
1,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceDENSO FK16R-A8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
12V akumulátor
Napětí naprázdno*
při 20 °C:12,0 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(
*: Napětí je kontrolováno 20 minut po vypnutí
hybridního systému a všech světel.)
Nabíjecí proud 3 - 4 A max.
